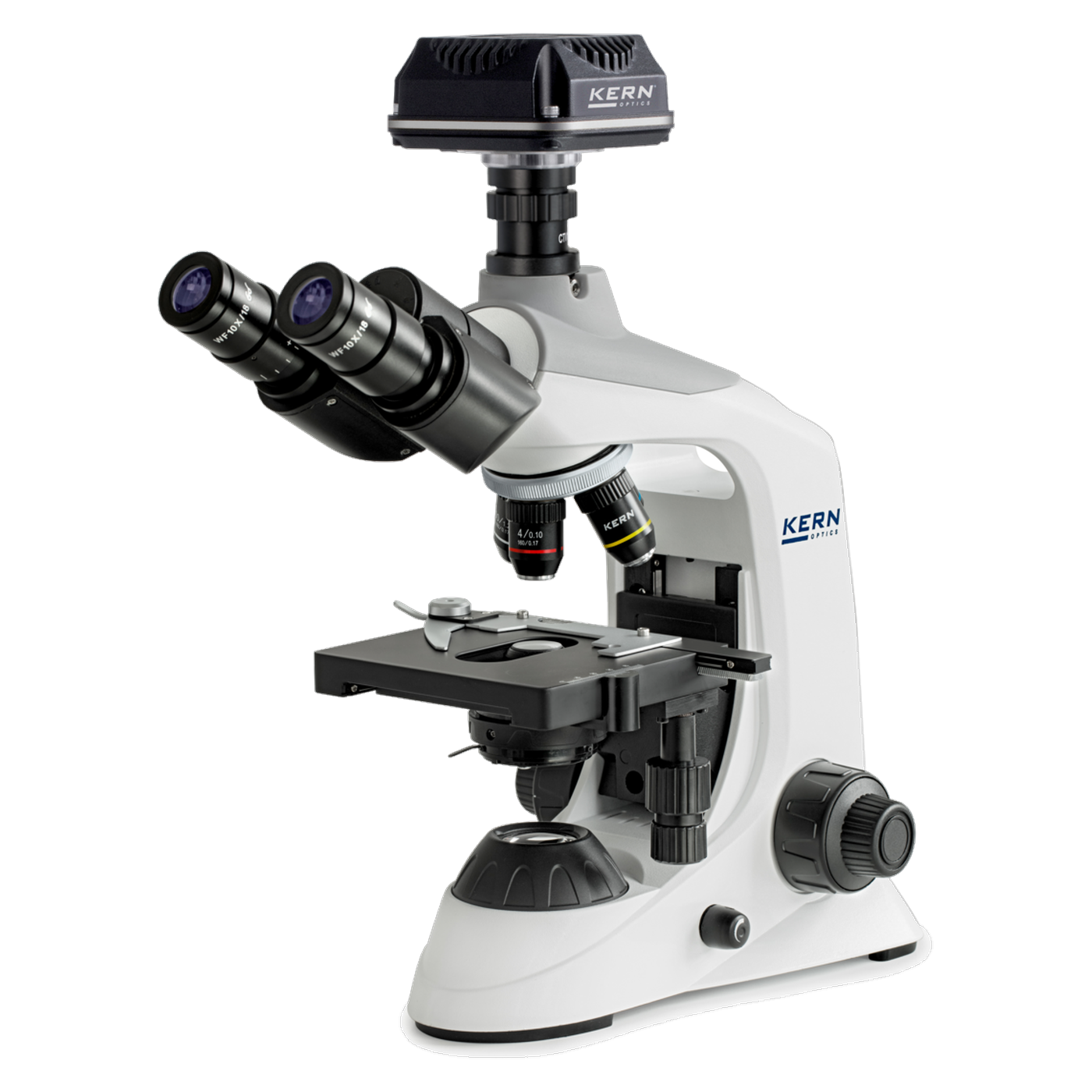

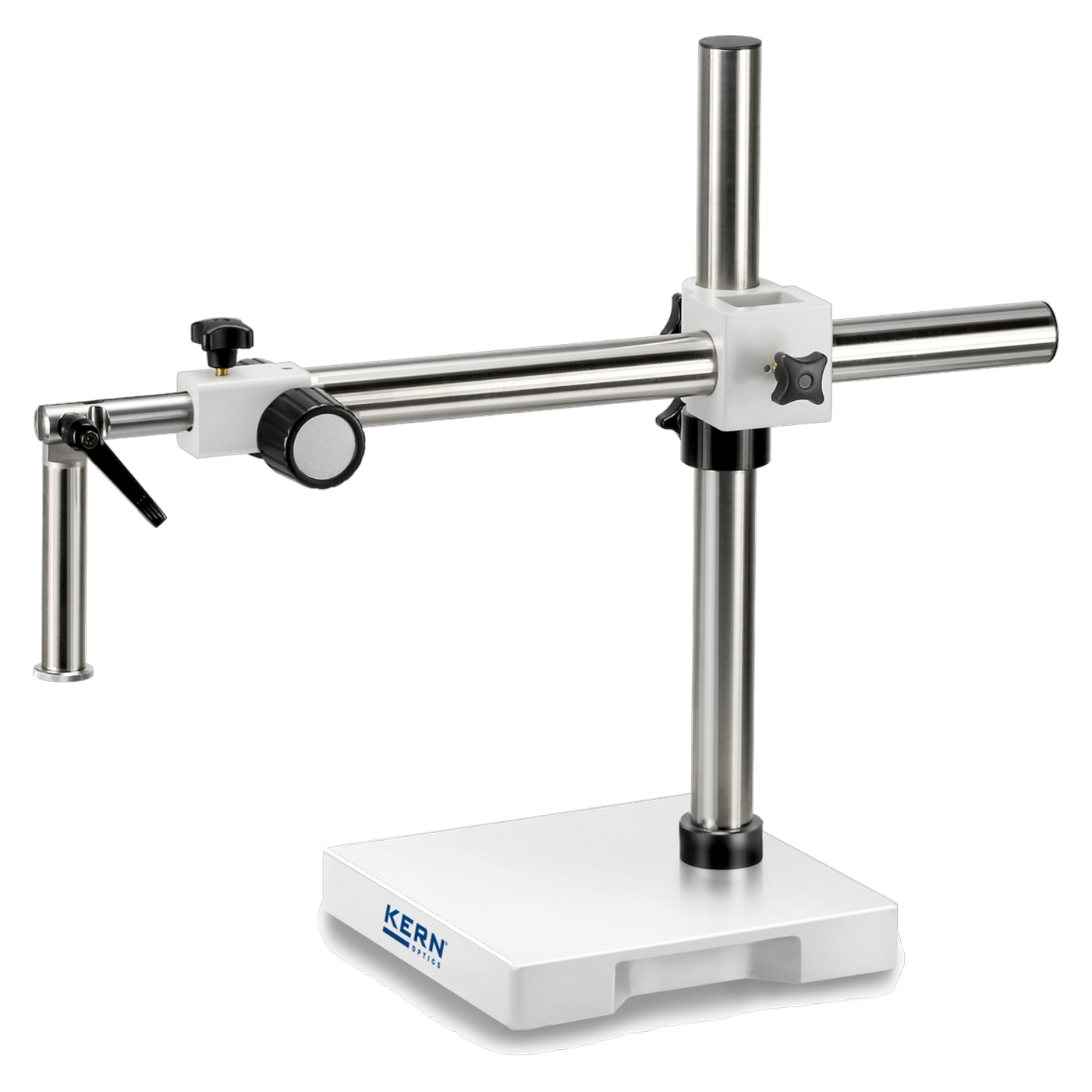

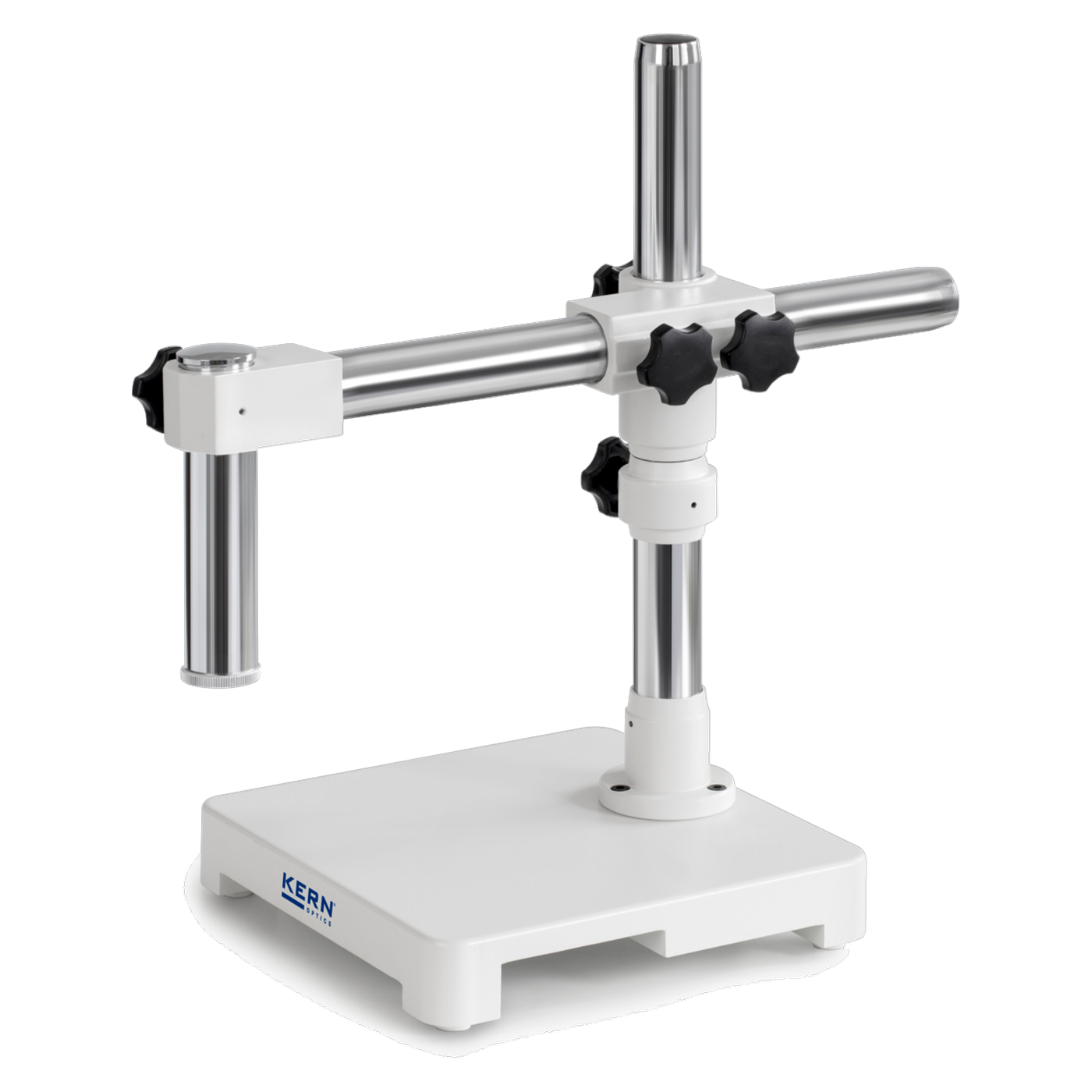

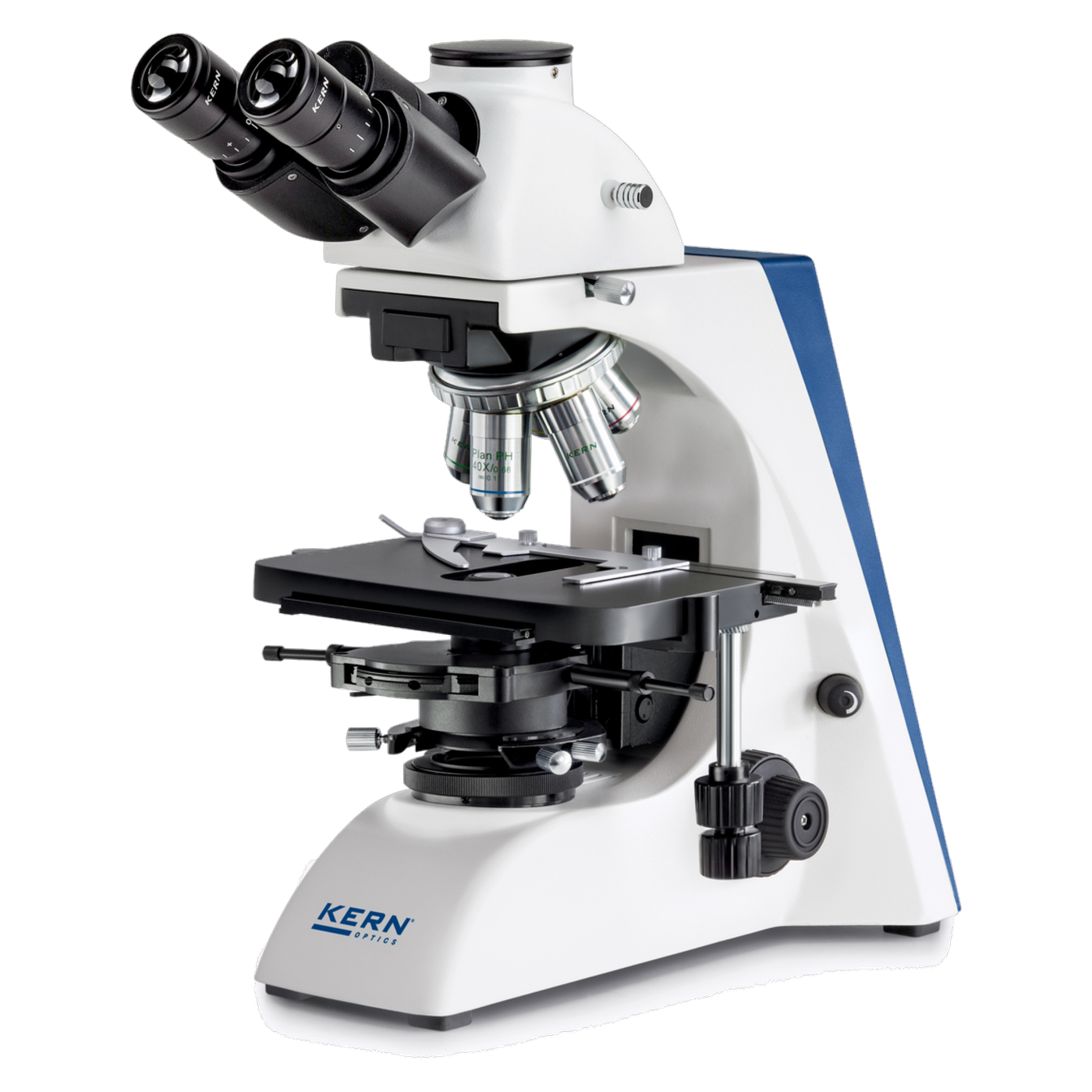

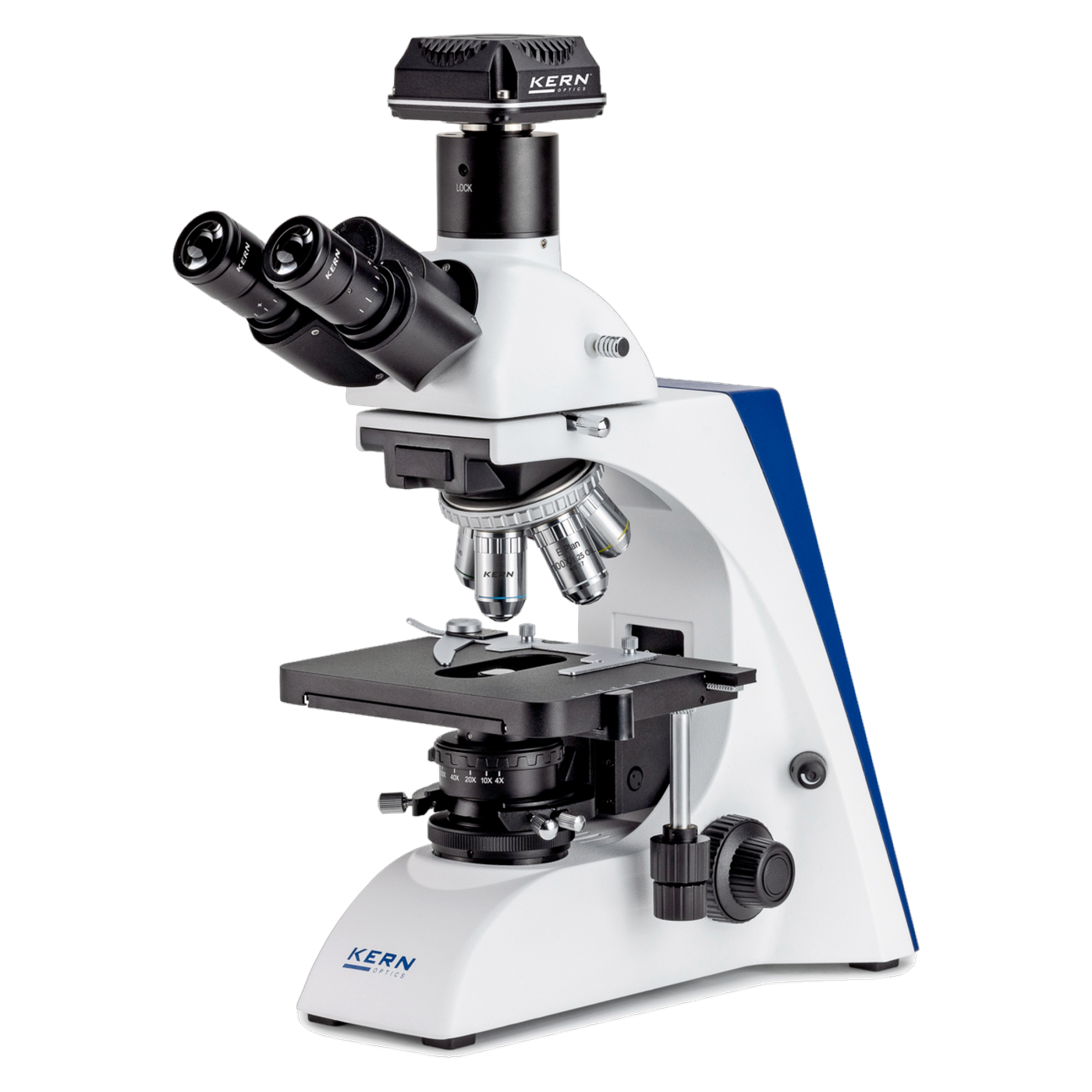

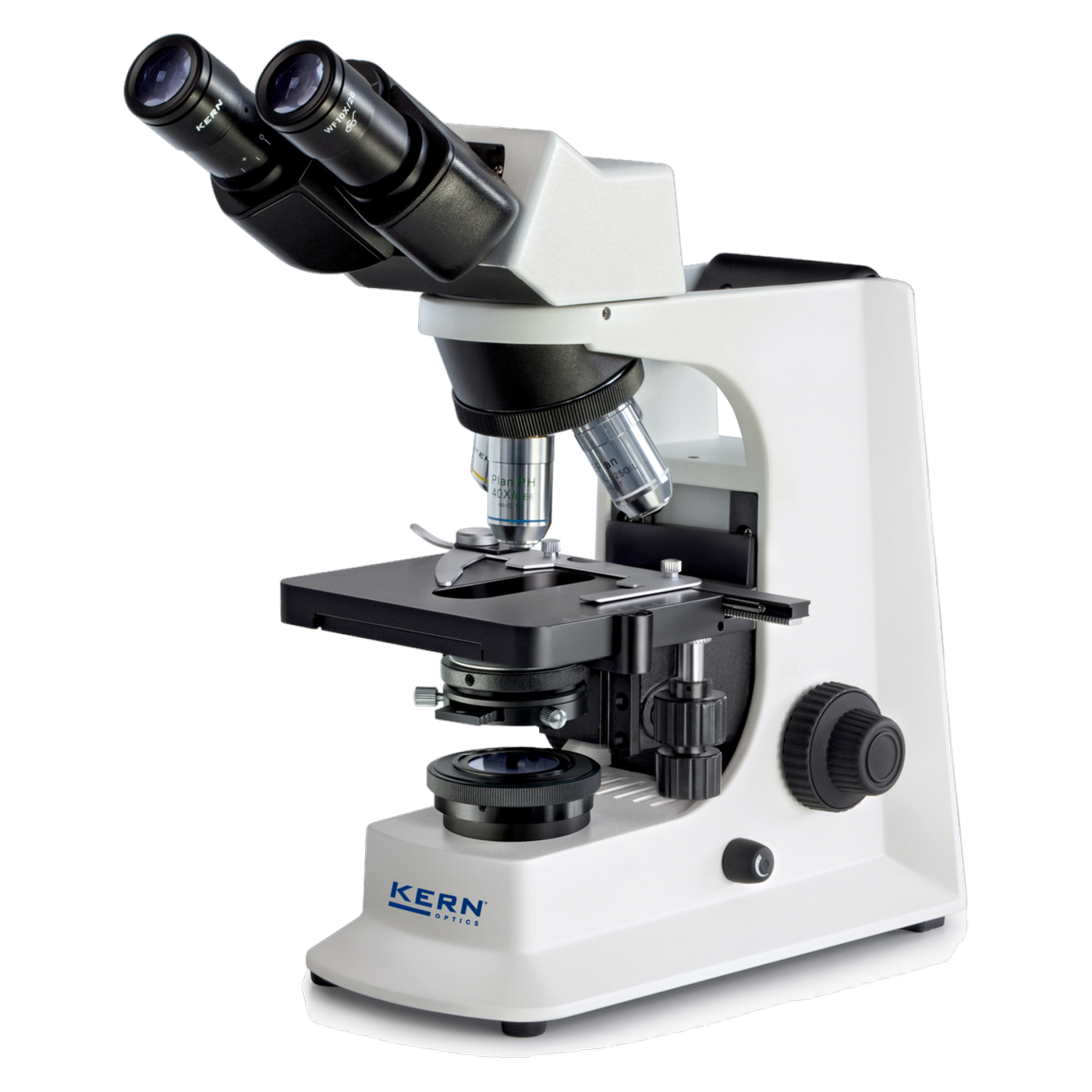

Mikroskope
Mikroskope ermöglichen die visuelle Untersuchung von Proben in Labor, Qualitätssicherung und Schule. LT Laborhandel führt Kern & Sohn Stereo-Zoom-, Fluoreszenz- und Durchlichtmikroskope, vom Schulmikroskop bis zum metallurgischen Mikroskop mit Unendlich-Optik, inkl. Digitalmikroskop-Sets mit Kamera. Unser Serviceteam berät Sie gerne zur passenden Ausstattung.
Kern Stereo-Zoom-Mikroskop OZL 465, Zoom 7x-45x, LED Auf-/Durchlicht
Wer eine Leiterplatte auf Lötfehler prüft oder ein Insekt für den Biologieunterricht präpariert, braucht ein Bild mit Tiefenschärfe und die Möglichkeit, schnell zwischen Übersicht und Detail zu wechseln. Das Kern Stereo-Zoom-Mikroskop OZL 465 deckt dafür einen Zoombereich von 0,7x bis 4,5x ab, mit den mitgelieferten 10x-Okularen ergibt das eine Gesamtvergrößerung von 7x bis 45x. Der binokulare Kopf sitzt auf einem Säulenstativ, ist um 45 Grad geneigt und lässt sich um 360 Grad drehen. LED-Licht beleuchtet die Probe wahlweise von oben oder von unten, getrennt dimmbar. Kern positioniert das Modell als Allrounder für Schulen, Ausbildungsbetriebe, Prüfstellen und Labore. Zoombereich und Sehfeld Das Zoomobjektiv deckt 0,7x bis 4,5x ab, ein Verhältnis von 6,4 zu 1. Mit den HWF-10x-Okularen ergibt das die genannten 7x bis 45x Gesamtvergrößerung. Am unteren Ende des Zooms liegt das Sehfeld bei 28,6 mm, am oberen bei 4,4 mm. Eine ganze Platine passt so ins Bild, oder eine einzelne Lötstelle in Nahaufnahme. Der Arbeitsabstand von 105 mm lässt genug Raum für eine Pinzette oder einen Lötkolben unter der Optik, der Objekttisch nimmt Proben bis 140 mm Höhe auf. Kopf und Stativ auf den Anwender eingestellt Der Dioptrienausgleich arbeitet beidseitig von minus 5 bis plus 5, der Pupillenabstand lässt sich zwischen 55 und 75 mm einstellen. High-Eye-Point-Okulare halten den Augenabstand zur Linse groß genug für Brillenträger. Der Mikroskopkopf ist abnehmbar, die Kopfaufnahme hat einen Durchmesser von 76 mm und passt damit auch auf andere modulare Kern-Stative. Fokussiert wird über einen Grobtrieb, einen separaten Feintrieb hat das OZL 465 nicht. LED-Beleuchtung für Auf- und Durchlicht Auflicht und Durchlicht sind getrennt dimmbar, jeweils mit 3 Watt LED-Leistung. Auflicht zeigt undurchsichtige Proben wie Leiterplatten, Mineralien oder Insekten von oben, Durchlicht beleuchtet dünne Präparate und Objektträger von unten. Das Kontrastverfahren ist Hellfeld. Zwei unabhängig steuerbare Lichtquellen in einem Gerät unterscheiden das OZL 465 von einfacheren Stereomikroskopen mit nur einer Beleuchtungsrichtung. Digitalisierung: optisch im Grundmodell, erweiterbar über Zubehör Das OZL 465 hat im Grundmodell keinen eingebauten Kamerasensor, es ist ein rein optisches Mikroskop. Wer die Probe zusätzlich auf einem Bildschirm zeigen oder dokumentieren möchte, rüstet über eine Okularkamera nach. Für Anwender, die von Beginn an ein digitales Bild brauchen, führt Kern mit dem OZL 462 einen eigenen Mikroskopkopf mit Digitalausgang. Das ist ein eigenständiges Produkt mit eigener Artikelnummer und nicht Teil dieses Angebots. Lagerung und Garantie Das Gehäuse verträgt eine Lagertemperatur von minus 5 bis 40 Grad Celsius, relevant beim Transport im Winter oder bei der Zwischenlagerung im ungeheizten Nebenraum. Kern gibt 36 Monate Garantie auf das Gerät und bestätigt für die REACH-Einstufung, dass keine verbotenen Stoffe enthalten sind. Typische Einsatzbereiche Kern nennt für die OZL-46-Serie ein breites Feld an Anwendungen, von der Reproduktionsmedizin bis zur Qualitätskontrolle: In-vitro-Fertilisation Parasitennachweis Zoologie und Botanik Gewebepräparation und Schnitte Qualitätskontrolle Proben mit dreidimensionalem Eindruck, etwa Insekten, Samen, Leiterplatten oder Bauteile In der Ausbildung zeigt das Mikroskop Präparate aus dem Biologieunterricht plastisch statt flach. In der Elektronikfertigung prüft die Qualitätssicherung damit Lötstellen und bestückte Leiterplatten auf Vollständigkeit, ohne für jede Serie gleich ein Digitalsystem aufzubauen. Häufige Fragen zum OZL 465 Kann später eine Kamera angebaut werden? Direkt am OZL 465 nicht als Umbau, aber eine Okularkamera lässt sich als Zubehör ergänzen. Für ein Gerät mit werkseitigem Digitalausgang ist der separate Kopf OZL 462 die passende Wahl. Wie hoch darf die Probe sein? Der Objekttisch nimmt Proben bis 140 mm Höhe auf. Eignet sich das Mikroskop für Brillenträger? Ja, die Okulare sind als High-Eye-Point ausgelegt, der Dioptrienausgleich reicht beidseitig von minus 5 bis plus 5. Wie schwer ist das Gerät? Das Nettogewicht liegt bei 4,6 kg, die Maße sind 300 x 240 x 420 mm. Ist Durchlicht für dünne Präparate möglich? Ja, Durchlicht lässt sich unabhängig vom Auflicht dimmen, beide Richtungen sind LED-basiert. Welche Steckerausführung liegt bei? Das Netzteil kommt mit EURO-Stecker, weitere Ausführungen für UK, US oder CH sind laut Datenblatt optional erhältlich. Technische Details Optisches SystemGreenough Kopf/TubusBinokular, 45 Grad geneigt, 360 Grad drehbar OkulareHWF 10x / Oe 20 mm, High Eye Point, Dioptrienausgleich beidseitig -5 bis +5 Okular-Sehfeld20 mm Zoombereich (Objektiv)0,7x bis 4,5x Zoomverhältnis6,4:1 Gesamtvergrößerung (Standard)7x bis 45x Pupillenabstand55 bis 75 mm Sichtfeld4,4 mm bis 28,6 mm BeleuchtungLED, Auflicht und Durchlicht, getrennt dimmbar, je 3 W KontrastverfahrenHellfeld Arbeitsabstand105 mm Max. Probenhöhe140 mm FokussierungGrobtrieb StativSäulenstativ, Kopf abnehmbar, Kopfaufnahme Ø 76 mm StromversorgungExternes Steckernetzteil, 100 bis 240 V AC Abmessungen Gerät (B x T x H)300 x 240 x 420 mm Gewicht netto4,6 kg Lagertemperatur-5 bis 40 Grad Celsius Garantie36 Monate Lieferumfang Stereo-Zoom-Mikroskop OZL 465 mit Säulenstativ Staubschutzhaube Augenmuscheln Bedienungsanleitung (mehrsprachig) Steckernetzteil mit EURO-Stecker, weitere Steckerausführungen optional Eine Kamera ist im Lieferumfang nicht enthalten, das Grundmodell ist rein optisch. Individueller Bedarf & Beschaffungsservice Für eine Okularkamera, zusätzliches Zubehör oder eine Kalibrierung nach der Inbetriebnahme unterstützt der Beschaffungsservice von LT Laborhandel. Anfragen laufen über lt-laborhandel.de/service.
Kern OIV 345 Digitales Videomikroskop, 11,6 Zoll HD-Display ohne PC, TOIV 345-B
Wer eine Probe unter dem Mikroskop beurteilen und gleichzeitig dokumentieren muss, kennt das Nadelöhr zwischen Okular und Computer. Das Kern OIV 345 Videomikroskop löst das, indem Optik, Kamera und ein 11,6 Zoll großes HD-Display in einem Gerät zusammenkommen. Das Bild erscheint direkt auf dem eingebauten Schirm, ganz ohne Computer, Software-Installation oder Okular. Display und Bildaufnahme ohne PC Das 11,6 Zoll große LCD-Display mit gehärtetem Glas misst 275 x 170 x 12 mm, zeigt das Kamerabild in 1920 x 1080 Pixeln (HD) und lässt sich zwischen 0 und 45 Grad neigen, für eine bequeme Blickrichtung am Arbeitsplatz unabhängig von der Körpergröße der bedienenden Person. Die eingebaute 5-Megapixel-Kamera mit Sony-CMOS-Sensor (1/2,8 Zoll) liefert bei bis zu 60 Bildern pro Sekunde ein flüssiges Live-Bild, aufgenommen mit Rolling Shutter. Bedient wird das Gerät über die mitgelieferte kabellose USB-Maus direkt am Display, eine eigene Tastatur oder ein Computer sind für den täglichen Gebrauch nicht nötig. Aufnahmen landen wahlweise auf dem mitgelieferten 32-GB-USB-Stick oder auf einer MicroSD-Karte, wieder ohne dass ein Rechner dazwischenstehen muss. Wer das Bild größer zeigen will, etwa in einer Schulungssituation oder bei der gemeinsamen Bewertung einer Probe im Team, verbindet das OIV 345 per HDMI mit einem externen Monitor oder Beamer. Erst für die erweiterte Software S-VIEWER mit ihren zusätzlichen Mess- und Auswertefunktionen wird ein separater PC per USB 2.0 angeschlossen. Dafür empfiehlt Kern mindestens einen Intel Core i3 oder AMD Ryzen 5, 8 GB RAM, 128 GB SSD, eine Grafikkarte in der Klasse einer NVIDIA RTX 3060 oder AMD Radeon RX 6600 und einen Full-HD-Bildschirm ab 20,5 Zoll. Click-Stop-Zoom für reproduzierbare Vergrößerung Der optische Zoom deckt 0,7x bis 4,5x direkt am Sensor ab, ein Zoomverhältnis von 6,4:1. Über den Anzeige-Skalierungsfaktor von 22,8 auf dem Display ergibt sich eine angezeigte Gesamtvergrößerung von 15,96x bis 102,6x. Das Zoomrad rastet dabei in definierten Click-Stop-Stufen ein, das erleichtert es, eine einmal gefundene Einstellung bei der nächsten Probe wiederzufinden, etwa wenn eine Serie gleichartiger Bauteile nacheinander unter derselben Vergrößerung geprüft wird. Ein festes 0,5x Objektiv und der Verzicht auf ein Okular halten den optischen Aufbau einfach: Das System ist axial aufgebaut, Beleuchtung und Kamera liegen also ohne seitlichen Versatz auf derselben Achse wie die Probe. Beleuchtung und Arbeitsbereich Das LED-Ringlicht sitzt als Auflicht rund um die Optik und lässt sich stufenlos dimmen, von schwacher Grundausleuchtung bis zu kräftigem Licht für glänzende oder dunkle Oberflächen. Es hat eine Leistung von 3 Watt, das Kontrastverfahren ist Hellfeld. Der Arbeitsabstand beträgt 100 mm, unter dem Objektiv passen Proben bis 110 mm Höhe, etwa kleinere Baugruppen oder Werkstücke, die nicht erst zerlegt werden müssen. Das mechanische Stativ hat eine Säulenhöhe von 330 mm und trägt Kopf, Optik und Display als feste Einheit. Stromversorgung, Abmessungen und Pufferzelle Mit 320 x 260 x 450 mm (B x T x H) und 4,4 kg Nettogewicht steht das Gerät stabil auf dem Labortisch, ohne dass zusätzlich Platz für einen separaten Monitor eingeplant werden muss. Das Tischnetzteil lässt sich vom Gerät trennen und deckt einen Eingangsbereich von 100 bis 240 V AC bei 50 oder 60 Hz ab, geräteseitig liegen 12 V bei 2.000 mA an, das Anschlusskabel ist 2,5 m lang. Damit läuft das OIV 345 an praktisch jedem gängigen Stromnetz, auch außerhalb Deutschlands. Die zulässige Lagertemperatur liegt zwischen -5 und 40 °C. Im Gehäuse sitzt außerdem eine sehr kleine Lithium-Pufferzelle mit einem Lithiumgehalt von 2 mg und einer Kapazität von 0,018 Wh. Sie hat die Transportprüfung nach UN38.3 bestanden, die für den Versand von Geräten mit eingebauten Lithiumzellen unter anderem im Luftfrachtverkehr gilt. Menüsprachen und S-VIEWER-Software Die Bedienoberfläche steht in sieben Sprachen zur Verfügung: Deutsch, Englisch, Französisch, Italienisch, Russisch, Japanisch und Chinesisch. Für Auswertungen am PC steht zusätzlich die Software S-VIEWER (Kern OXM 904) bereit. Sie deckt Bildbearbeitung, Videoaufnahme, Dokumentation und Messfunktionen ab, also genau die Schritte, die nach der reinen Betrachtung am Gerät folgen, wenn ein Ergebnis in einen Prüfbericht oder eine QS-Akte soll. Wer das OIV 345 in eine bestehende Dokumentation einbinden will, exportiert die Aufnahmen über den USB-Stick oder die MicroSD-Karte und öffnet sie am Büro-PC in der Software weiter. Typische Einsatzbereiche In der Qualitätskontrolle prüft ein Team gemeinsam am Display eine Lötstelle oder eine Bauteilkante, ohne sich nacheinander am Okular abzuwechseln. In der Elektronik- und Halbleiterfertigung hilft die axiale Optik bei der Kontrolle feiner Strukturen auf Platinen und Bauteilen. In Ausbildung und Training sehen mehrere Personen gleichzeitig dasselbe Bild, was die Arbeit an Mikroskopen mit einzelnem Okular erleichtert. In der Mineralogie und bei der Gewebepräparation unterstützt das Gerät die visuelle Beurteilung von Proben, in der Materialprüfung die Kontrolle von Oberflächen und Bruchkanten, beim Parasitennachweis die Betrachtung entsprechender Präparate. Qualitätskontrolle Materialprüfung Elektronik- und Halbleiterindustrie Ausbildung und Training Forschung Mineralogie Gewebepräparation Parasitennachweis Häufige Fragen Kann das OIV 345 ohne PC verwendet werden? Ja. Bild, Zoom und Speicherung laufen über das integrierte 11,6-Zoll-Display und die mitgelieferte USB-Maus, ein Computer ist für den Betrieb nicht nötig. Nur für die erweiterte Software S-VIEWER wird zusätzlich ein PC angeschlossen. Wie stark vergrößert das Gerät? Optisch am Sensor 0,7x bis 4,5x. Auf dem Display angezeigt, mit einem Skalierungsfaktor von 22,8, ergibt das 15,96x bis 102,6x. Welche Auflösung hat die Kamera? 5 Megapixel über einen Sony-CMOS-Sensor mit 1/2,8 Zoll, mit bis zu 60 Bildern pro Sekunde. Wo werden Bilder und Videos gespeichert? Extern per USB, auf dem mitgelieferten 32-GB-Stick oder auf einer MicroSD-Karte. Welche Schnittstellen hat das OIV 345? Zwei USB-2.0-Anschlüsse, ein HDMI-Ausgang für einen externen Monitor und ein MicroSD-Kartenslot. Wie hoch dürfen Proben sein? Bis 110 mm unter dem Objektiv, bei einem Arbeitsabstand von 100 mm. In welchen Sprachen lässt sich das Menü bedienen? Deutsch, Englisch, Französisch, Italienisch, Russisch, Japanisch und Chinesisch. Wie lange gilt die Garantie? 36 Monate. Ist eine Batterie verbaut, die beim Versand relevant ist? Ja, eine kleine Lithium-Pufferzelle mit 2 mg Lithiumgehalt, die die Transportprüfung nach UN38.3 bestanden hat. Ist das Gerät CE-gekennzeichnet? Ja, und es enthält nach Herstellerangabe keine nach REACH verbotenen Stoffe. Technische Details Optisches SystemAxial Zoombereich (optisch, am Sensor)0,7x bis 4,5x Zoomverhältnis6,4:1 Angezeigte Gesamtvergrößerung15,96x bis 102,6x (Anzeige-Skalierungsfaktor 22,8) ObjektivFestes 0,5x Objektiv, kein Okular (Display-Tubus) BeleuchtungLED-Ringlicht, Auflicht, 3 W, stufenlos dimmbar KontrastverfahrenHellfeld Arbeitsabstand100 mm Max. Probenhöhe110 mm StativMechanisches Stativ, Säulenhöhe 330 mm Kamera-SensorSony CMOS, 1/2,8 Zoll, 5 MP, Rolling Shutter Bildrate60 fps DisplayLCD, 11,6 Zoll, gehärtetes Glas, 1920 x 1080 HD Display-Neigung0 bis 45 Grad Display-Abmessungen275 x 170 x 12 mm SchnittstellenUSB 2.0 (2x), HDMI, MicroSD-Kartenslot DatenspeicherExtern per USB (max. 32 GB) oder MicroSD, 32-GB-USB-Stick im Lieferumfang SoftwareS-VIEWER (OXM 904): Bildbearbeitung, Video, Dokumentation, Messfunktionen MenüsprachenDeutsch, Englisch, Französisch, Italienisch, Russisch, Japanisch, Chinesisch StromversorgungTischnetzteil, 100 bis 240 V AC, 50/60 Hz, geräteseitig 12 V / 2.000 mA Lithium-Pufferzelle2 mg Lithiumgehalt, 0,018 Wh, UN38.3-Transportprüfung bestanden Abmessungen Gerät (B x T x H)320 x 260 x 450 mm Gewicht (netto)4,4 kg Lagertemperatur-5 bis 40 °C Garantie36 Monate Lieferumfang Videomikroskop OIV 345 mit integriertem Display und Kamera Tischnetzteil Kabellose USB-Maus USB-Stick, 32 GB Staubschutzhaube Bedienungsanleitung (mehrsprachig) Individueller Bedarf & Beschaffungsservice Für ergänzende Anschaffungen rund um das OIV 345, etwa zusätzliche Speichermedien oder eine Kalibrierung für die eigene Qualitätsdokumentation, unterstützt der Beschaffungsservice von LT Laborhandel bei der Klärung des Bedarfs. Anfragen dazu laufen über lt-laborhandel.de/service.

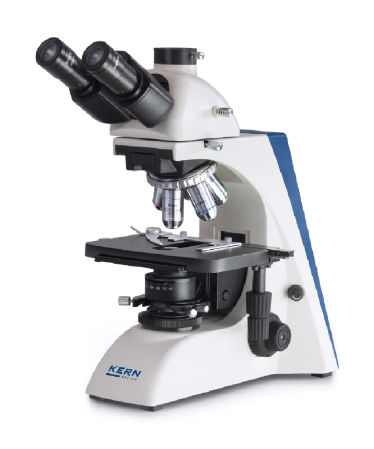

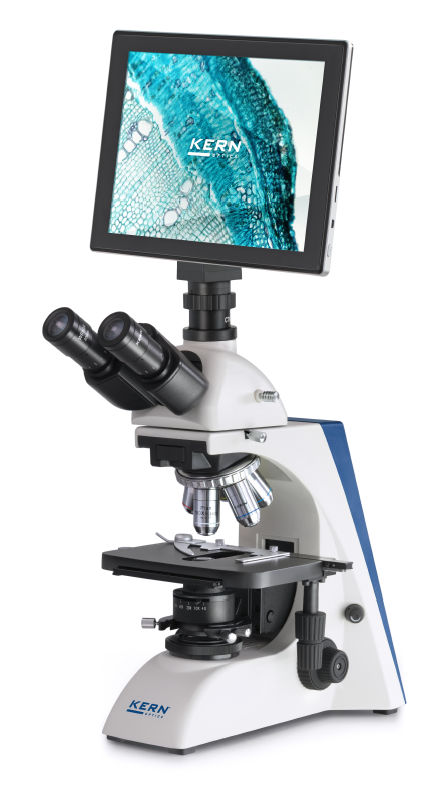

Kern Durchlichtmikroskop OBN 135, Trinokular, 4x-100x, Köhler
Ein trinokulares Durchlichtmikroskop mit Köhler-Beleuchtung ist das Arbeitsgerät für alles, was über den einfachen Blick aufs Präparat hinausgeht, vom Blutausstrich in der Hämatologie bis zum Sediment in der Wasseranalyse. Das Kern Durchlichtmikroskop OBN 135 deckt mit fünf Infinity-Plan-Objektiven einen Vergrößerungsbereich von 4x bis 100x ab, die Köhler-Beleuchtung sorgt für eine gleichmäßig ausgeleuchtete Bildfläche über das gesamte Sehfeld. Der dritte Tubusausgang macht das Mikroskop bereit für eine Kamera, auch wenn im Grundmodell keine mitgeliefert wird. Fünf Objektive von der Übersicht bis zur Ölimmersion Der Revolver trägt fünf Infinity-Plan-Objektive: 4x/0,11, 10x/0,25, 20x/0,45, 40x/0,65 und 100x/1,25 in Ölimmersion. Die drei stärkeren Objektive sind gefedert und federn beim versehentlichen Aufsetzen auf den Objektträger zurück, statt Linse oder Präparat zu beschädigen. Alle fünf tragen eine Anti-Pilz-Beschichtung, wichtig in feuchten Laborumgebungen. Fünf Objektive auf fünf Revolverpositionen bedeuten, dass kein Platz frei bleibt und jede Vergrößerungsstufe sofort verfügbar ist. Trinokularer Kopf und Ergonomie Der Siedentopf-Tubus ist um 30 Grad geneigt und um 360 Grad drehbar. Der Dioptrienausgleich arbeitet beidseitig von minus 5 bis plus 5, der Pupillenabstand lässt sich zwischen 50 und 75 mm einstellen. Die HWF-10x-Okulare mit 20 mm Sehfeld haben ebenfalls eine Anti-Pilz-Beschichtung und sind als High-Eye-Point ausgelegt. Der Tubusdurchmesser der Okulare beträgt 23,2 mm, die gängige DIN-Norm für dieses Bauteil. Köhler-Beleuchtung und Abbe-Kondensor Die LED-Durchlichtbeleuchtung arbeitet nach dem Köhler-Prinzip und lässt sich stufenlos dimmen, bei einer Farbtemperatur von 6.000 Kelvin und 3 Watt Leistung. Der Abbe-Kondensor ist zentrierbar und höhenverstellbar, die Apertur liegt bei 1,25. Diese Kombination nennt Kern in der Herstellerbeschreibung als professionelle Ausstattung für anspruchsvolle Anwendungen. Je nach Objektiv liegt das Sichtfeld zwischen 0,2 mm und 5 mm. Kreuztisch und Feintrieb Der große mechanische Kreuztisch hat einen koaxialen Grob- und Feintrieb, der beidseitig bedienbar ist. Der Feintrieb arbeitet mit einem Mindestschritt von 0,002 mm, das ist bei 100-facher Vergrößerung in Ölimmersion der Unterschied zwischen scharf und unscharf. Kamera-Nachrüstung: C-Mount separat erforderlich Der Trinokulartubus hat einen dritten Ausgang für eine Kamera, im Grundmodell ist aber kein Sensor verbaut. Für den Kameraanschluss wird ein C-Mount-Adapter benötigt, dieser ist nicht im Lieferumfang enthalten und muss separat bestellt werden. Reines Mikroskop oder Digitalmikroskop-Set: OBN 135 richtig einordnen Kern verkauft unter der Modellbezeichnung OBN 135 mehrere Ausführungen. Dieses Produkt, bei LT Laborhandel als lt-22616 geführt, ist das reine optische Mikroskop ohne Kamera. Daneben hat Kern werkseitig mit Kamera bestückte Digitalmikroskop-Sets im Programm, etwa unter der Bezeichnung OBN 135T241. Bei LT Laborhandel ist dieses Set als eigenes Produkt gelistet, das Kern Digitalmikroskop-Set OBN 135T241 mit der Produktnummer lt-22619. Wer von Anfang an digital dokumentieren möchte, ohne C-Mount-Adapter und Kamera selbst zusammenzustellen, ist mit dem Set besser bedient. Wer ausschließlich durchs Okular schaut oder die Kamera später frei wählen möchte, bleibt beim hier beschriebenen OBN 135. Kontrastverfahren über die Grundausstattung hinaus Standardmäßig arbeitet das OBN 135 im Hellfeld. Dunkelfeld, Polarisation, Fluoreszenz und Phasenkontrast sind als weitere Kontrastverfahren möglich, jeweils über zusätzliches Zubehör. Das ist relevant für Labore, die neben gefärbten Routinepräparaten gelegentlich ungefärbte oder doppelbrechende Proben untersuchen, etwa in der Mikrobiologie oder Materialkunde. Typische Einsatzbereiche Kern nennt für die OBN-13-Serie ein breites Anwendungsfeld zwischen Labormedizin und Industrie: Hämatologie Urologie Gynäkologie Dermatologie Pathologie Mikrobiologie und Parasitologie Immunologie Kläranlagen Onkologie Entomologie Tierarztpraxen Wasseranalyse Brauereien Stationäre Einrichtungen Labormedizinische Einrichtungen Gesundheitsämter Ausbildungszentren Universitäten Im Gesundheitsamt prüft ein Techniker damit Trinkwasserproben auf Keime, in der Tierarztpraxis wird ein Kotausstrich auf Parasiteneier untersucht. An Universitäten und Ausbildungszentren dient dasselbe Gerät dem Einstieg in die Mikroskopie, mit derselben Optik, mit der später im Beruf gearbeitet wird. Häufige Fragen zum OBN 135 Was unterscheidet das OBN 135 vom Set OBN 135T241? Das OBN 135 ist rein optisch, das Set OBN 135T241 (bei LT Laborhandel lt-22619) hat eine werkseitig montierte Kamera. Ist eine Kamera im Lieferumfang enthalten? Nein, der Trinokulartubus ist vorbereitet, ein C-Mount-Adapter muss separat bestellt werden. Wie hoch ist die maximale Vergrößerung? 100x mit dem Ölimmersionsobjektiv, numerische Apertur 1,25. Kann ich Phasenkontrast oder Polarisation nutzen? Ja, als optionale Kontrastverfahren über Zubehör, im Grundmodell ist Hellfeld voreingestellt. Wie fein lässt sich fokussieren? Der Feintrieb arbeitet mit einem Mindestschritt von 0,002 mm. Welche Okulargröße hat das Mikroskop? 23,2 mm Tubusdurchmesser, das ist die gängige DIN-Norm für Mikroskopokulare. Wie schwer ist das Gerät? Das Nettogewicht liegt bei 10 kg, die Maße sind 390 x 200 x 395 mm. Technische Details Optisches SystemInfinity (unendlich korrigiert) Kopf/TubusTrinokular, Siedentopf, 30 Grad geneigt, 360 Grad drehbar OkulareHWF 10x / Oe 20 mm, Anti-Pilz-Beschichtung, High Eye Point Okular-Sehfeld20 mm Okular-Tubusdurchmesser23,2 mm Pupillenabstand50 bis 75 mm Dioptrienausgleichbeidseitig, -5 bis +5 Vergrößerungsbereich4x bis 100x (Standardobjektive) ObjektiveInfinity Plan 4x/0,11, 10x/0,25, 20x/0,45 (gefedert), 40x/0,65 (gefedert), 100x/1,25 Öl (gefedert), alle anti-fungus Objektivrevolver5 Positionen KontrastverfahrenHellfeld Standard, Dunkelfeld/Polarisation/Fluoreszenz/Phasenkontrast optional BeleuchtungLED Durchlicht, Köhler-Beleuchtung, stufenlos dimmbar, 3 W Farbtemperatur6.000 K KondensorAbbe, zentrierbar, höhenverstellbar, Apertur 1,25 ObjekttischGroßer mechanischer Kreuztisch, koaxialer Grob- und Feintrieb beidseitig Feintrieb Mindestschritt0,002 mm Sichtfeld0,2 mm bis 5 mm StromversorgungSteckernetzteil, 100 bis 240 V AC 50/60 Hz 0,3 A, Geräteseite 5 V 1 A Abmessungen Gerät (B x T x H)390 x 200 x 395 mm Gewicht netto10 kg Lagertemperatur-5 bis 40 Grad Celsius Garantie36 Monate Lieferumfang Durchlichtmikroskop OBN 135 (Trinokular) Staubschutzhaube Augenmuscheln Bedienungsanleitung (mehrsprachig) Steckernetzteil Ein C-Mount-Adapter für den Kameraanschluss ist nicht im Lieferumfang enthalten und muss für die Digitalisierung separat bestellt werden. Individueller Bedarf & Beschaffungsservice Für den C-Mount-Adapter, zusätzliche Objektive, Kontrastverfahren wie Phasenkontrast oder Polarisation sowie für eine Kalibrierung nach der Inbetriebnahme unterstützt der Beschaffungsservice von LT Laborhandel. Anfragen laufen über lt-laborhandel.de/service.
Kern OPO 185 Polarisationsmikroskop, Durchlicht & Auflicht, Infinity
KERN OPO 185: Das flexible High-End Polarisationsmikroskop für Profis Das KERN OPO 185 (MPN OPO 185) ist das Spitzenmodell der Professional Line POL. Es wurde speziell für anspruchsvolle Analysen von Materialien mit optischer Anisotropie entwickelt, wie sie in der Mineralogie, Petrographie, Kristallographie und Werkstoffprüfung vorkommen. Dieses Gerät besticht durch seine enorme Flexibilität: Es kombiniert eine leistungsstarke LED-Auflicht- und Durchlichtbeleuchtung mit einer hochwertigen Infinity-Optik (Unendlich-Optik). Ob transparente Dünnschliffe oder undurchsichtige Erze – das OPO 185 liefert gestochen scharfe, kontrastreiche Bilder. Maximale Leistung: 5W LED & 5-fach Objektivrevolver Im Gegensatz zu einfachen Modellen verfügt das OPO 185 über zwei extrem helle 5 Watt LED-Beleuchtungen. Auflicht (Reflected): Ideal für opake Proben. Durchlicht (Transmitted): Für klassische transparente Präparate. Beide Einheiten sind stufenlos dimmbar und sorgen für eine langlebige, farbtreue Ausleuchtung (Köhler-Beleuchtung im Durchlicht mit einstellbarem Abbe-Kondensor 0,9/0,13 "Swing Out"). Der 5-fach Objektivrevolver ist mit fünf spezialisierten, spannungsfreien Infinity Plan-Objektiven bestückt (4x, 10x, 20x, 40x, 50x), die einen enormen Vergrößerungsbereich abdecken. Vollausstattung für die Polarisationsanalyse Das KERN OPO 185 lässt keine Wünsche offen, wenn es um kristalloptische Untersuchungen geht: Bertrand-Linse: Fest integriert und fokussierbar für die Konoskopie (Betrachtung von Achsenbildern). Kompensatoren: Ein kompletter Satz an Schiebern (Lambda, Lambda/4, Quarzkeil) ist im Lieferumfang enthalten, um Gangunterschiede zu bestimmen. Präzisionstisch: Der große Objekttisch ist kugelgelagert, um 360° drehbar und verfügt über eine 1°-Teilung sowie eine 6'-Feinteilung mit Sperrfunktion. Trinokularer Tubus für Dokumentation Der Siedentopf-Tubus ist trinokular ausgeführt. Das bedeutet, Sie können bequem mit beiden Augen beobachten (30° Einblickwinkel, Dioptrienausgleich beidseitig) und gleichzeitig eine Mikroskop-Kamera über den dritten Strahlengang anschließen. Dies macht das OPO 185 zur perfekten Workstation für Labore, die Berichte erstellen oder Schulungen durchführen. Anwendungsbereiche Geologie & Mineralogie: Bestimmung von Mineralphasen und Gesteinsgefügen. Industrie: Analyse von Spannungsrissen in Glas oder Kunststoffen (Spannungsoptik). Forschung: Untersuchung von Kristallwachstum und Texturen. Forensik: Identifikation von Fasern und Partikeln. Technische Daten Modell: OPO 185 Optisches System: Infinity (Unendlich) Tubus: Trinokular (Siedentopf), 30° geneigt, 360° drehbar Strahlenteilung: 100:0 / 0:100 (Umschaltbar Okulare/Kamera) Okulare: HWF 10x / Ø 20 mm (High Eye Point, Anti-Fungus, 1x mit Strichplatte 0,1 mm) Objektive: Plan achromatisch (spannungsfrei), Infinity (4x, 10x, 20x, 40x, 50x) Objektivrevolver: 5-fach, rückwärts geneigt Beleuchtung (Durchlicht): 5W LED (Köhler, dimmbar) Beleuchtung (Auflicht): 5W LED (dimmbar) Kondensor: Abbe "Swing Out" N.A. 0,9/0,13 (zentrier-/höhenverstellbar) Objekttisch: Drehbar 360°, Teilung 1°, Feinteilung 6', feststellbar Polarisation: Analysator (360° drehbar), Polarisator, Bertrand-Linse Kompensatoren: Lambda, Lambda/4, Quarzkeil (inklusive) Abmessungen (B x T x H): 500 x 200 x 500 mm Gewicht: ca. 13,5 kg Lieferumfang 1 x KERN OPO 185 Mikroskop (Trinokular) 5 x Objektive (Plan Infinity: 4x, 10x, 20x, 40x, 50x) 2 x Okulare (HWF 10x/20mm) 1 x Augenmuscheln & Staubschutzhaube 1 x Polarisator / Analysator Einheit 3 x Schieber (Lambda, Lambda/4, Quarzkeil) 1 x Netzteil/Kabel 1 x Betriebsanleitung (Hinweis: Ein C-Mount Adapter für Kameras ist nicht im Standard-Lieferumfang enthalten und muss separat gewählt werden.) Individueller Bedarf & Zubehör Um eine Kamera anzuschließen, benötigen Sie den passenden C-Mount Adapter. Zudem bieten wir mechanische Tischaufsätze für eine definierte Probenführung (X-Y) an. Wir konfigurieren Ihr Mikroskopie-Setup. Kontaktieren Sie unseren Beschaffungsservice.
Kern OKM 173 Metallurgisches Mikroskop, Auflicht, Trinokular, Unendlich-Optik
Geometrische Optik der metallurgischen Auflichtmikroskopie In der werkstoffkundlichen Fraktografie, der metallurgischen Qualitätskontrolle und der Untersuchung von opaken (lichtundurchlässigen) Halbleiterstrukturen versagen klassische Durchlichtmikroskope aufgrund der physikalischen Totalabsorption der Photonen im Festkörper. Das KERN OKM 173 ist als hochpräzises metallurgisches Auflichtmikroskop (Epi-Illumination) konstruiert. Bei diesem komplexen optischen Aufbau fungiert das Objektiv gleichzeitig als Kondensor. Die integrierte 30-Watt-Halogen-Lichtquelle emittiert ein kontinuierliches, breitbandiges Photonenspektrum. Dieses Licht wird über einen teildurchlässigen Strahlenteiler im Mikroskopstativ exakt in die optische Achse eingespiegelt, durch das Objektiv auf die Probe fokussiert und von der metallischen Festkörperoberfläche reflektiert. Das reflektierte Licht durchläuft das Objektiv erneut und erzeugt im trinokularen Tubus ein absolut kontrastreiches, artefaktfreies Bild der mikroskopischen Kornstrukturen, Lunker oder Mikrorisse. Physikalische Überlegenheit des unendlich korrigierten Strahlengangs Das metrologische Herzstück des OKM 173 ist sein unendlich korrigiertes optisches System (Infinity Optics). Im Gegensatz zu endlichen optischen Systemen mit starrer Tubuslänge (z. B. 160 mm) treten die Lichtstrahlen bei der Unendlich-Optik als parallele Strahlenbündel aus dem Objektiv aus. Erst eine speziell berechnete Tubuslinse im Mikroskopkopf fokussiert diese parallelen Photonen zu einem reellen Zwischenbild. Dieser physikalische Raum der parallelen Strahlen zwischen Objektiv und Tubuslinse ist von essenzieller Bedeutung: Er erlaubt das Einbringen zusätzlicher optischer Komponenten – wie Polarisationsfilter, Analysatoren oder DIC-Prismen – ohne dass es zu einer Verschiebung der optischen Brennweite, zu sphärischen Aberrationen (Abbildungsfehlern) oder zu mikroskopischen Geisterbildern kommt. Polarisationsoptik und Anisotropie-Analyse Gerade bei spiegelnden metallischen Oberflächen oder polierten Schliffbildern führt unpolarisiertes Halogenlicht oft zu einer massiven Überstrahlung, die feinste Phasengrenzen im Metallgitter maskiert. Das OKM 173 ist daher standardmäßig mit einer leistungsstarken Polarisations- und Analysatoreinheit ausgestattet. Der Polarisator zwingt die transversalen elektromagnetischen Lichtwellen in eine definierte Schwingungsebene. Die Reflexion an der anisotropen Kristallstruktur der Metallprobe verändert den Polarisationszustand des Lichts spezifisch. Der nachgeschaltete Analysator blockiert störende Glanzreflexe physikalisch aus und macht optische Spannungsdoppelbrechungen, Korngrenzen und heterogene Legierungsphasen mit maximalem mikroskopischem Kontrast sichtbar. Planachromatische Optik und digitale Bildwandlung Um die für die Metallurgie typischen, absolut planen Schliffoberflächen geometrisch fehlerfrei abzubilden, ist das System mit planachromatischen Objektiven ausgestattet. Diese hochkomplexen Linsensysteme korrigieren die chromatische Aberration für zwei Spektralfarben und ebnen das Bildfeld physikalisch so, dass sowohl das Zentrum als auch die extremen Randbereiche der Festkörperprobe gleichzeitig absolut scharf fokussiert sind. Der trinokulare Siedentopf-Tubus ermöglicht zudem die zeitgleiche, binokulare visuelle Inspektion durch den Anwender und die verlustfreie Auskopplung des Photonenstroms an eine digitale Mikroskopkamera (C-Mount). Dies ist für die lückenlose digitale Dokumentation und softwarebasierte Metrologie in zertifizierten Laboren zwingend erforderlich. Technische Details Optisches System: Unendlich korrigiert (Infinity Optics) Mikroskop-Typ: Metallurgisches Auflichtmikroskop (Epi-Illumination) Tubus-Bauform: Trinokular (Siedentopf), 30° Neigung, 360° drehbar Beleuchtungsart: 30 W Halogen-Auflicht (stufenlos dimmbar) Strahlengang: Teildurchlässiger Spiegel für koaxiale Ausleuchtung Objektive: Planachromatische LWD (Long Working Distance) Optik Standard-Vergrößerungen: 5x, 10x, 20x, 50x (Plan-Objektive) Okulare: HWF 10x / Ø 18 mm (mit Dioptrienausgleich an beiden Tuben) Optische Kontrastierung: Inklusive Polarisator- und Analysatoreinheit Mechanischer Kreuztisch: Großflächig (ca. 200 x 150 mm) für massive Werkstücke Fokussierung: Koaxialer Grob- und Feintrieb mit mechanischem Anschlag Kamera-Ausgang: C-Mount Adapter zur digitalen Bildauskopplung Stromversorgung: Integriertes Netzteil (230 V) Lieferumfang 1 x KERN OKM 173 Metallurgisches Mikroskop (Stativ und Tubus) 4 x Planachromatische LWD Objektive (5x, 10x, 20x, 50x) 2 x HWF 10x Weitfeld-Okulare 1 x Polarisations- und Analysatoreinheit 1 x 30 Watt Halogen-Ersatzleuchtmittel 1 x C-Mount Kamera-Adapter 1 x Staubschutzhülle und Netzkabel 1 x Ausführliche Betriebsanleitung Individueller Bedarf & Zubehör Der trinokulare Strahlengang des OKM 173 ist mechanisch und optisch für die Integration einer hochauflösenden digitalen Mikroskopkamera (z. B. KERN ODC-Serie mit CMOS-Sensor) vorbereitet. Um metrologische Längen- oder Winkelmessungen an den Metallstrukturen softwareseitig durchzuführen, ist eine solche Kamera in Verbindung mit einem Objektmikrometer zur Kalibrierung zwingend erforderlich. Für extrem hochvergrößernde Analysen lässt sich das System zudem mit einem planachromatischen 100x-LWD-Objektiv aufrüsten. Wenden Sie sich für die optoelektronische Konfiguration und die Einbindung in Ihr QM-System jederzeit an unseren Beschaffungsservice.
Kern OZL 963 Stereomikroskop-Set, Universal-Teleskoparmstativ, Zoom 0,7x-4,5x, LED-Ringlicht 4,5 W
Das Kern Stereomikroskop-Set OZL 963 kombiniert einen Greenough-Kopf mit Zoomoptik, ein Universal-Teleskoparmstativ und eine LED-Ringbeleuchtung zu einer vordefinierten Einheit aus dem Kern-Sortiment. Der trinokulare Tubus ist für eine Mikroskopkamera vorbereitet, der Zoom reicht von 0,7x bis 4,5x. Zoomoptik nach Greenough-Prinzip Der trinokulare Kopf arbeitet nach dem Greenough-Prinzip und deckt einen Zoombereich von 0,7x bis 4,5x ab, das Zoomverhältnis liegt bei 6,4:1. Zusammen mit den serienmäßigen 10x-Okularen und 20 mm Sehfeld reicht die Vergrößerung von der Übersicht bis zum Detail, ohne das Objektiv zu wechseln. Der Tubus ist um 45 Grad geneigt und um 360 Grad drehbar, der Pupillenabstand lässt sich zwischen 55 und 75 mm einstellen, der Dioptrienausgleich arbeitet beidseitig von -5 bis +5. Der Arbeitsabstand beträgt 100 mm, unter dem Kopf lassen sich Proben bis 140 mm Höhe platzieren. LED-Ringlicht mit reinem Auflicht Die im Set enthaltene LED-Ringbeleuchtung liefert 4,5 Watt reines Auflicht, die Lichtverteilung liegt bei 0:100. Fokussiert wird über einen Grobtrieb. Universal-Teleskoparmstativ mit Platte Kopf und Beleuchtung sitzen auf einem Universal-Teleskoparmstativ mit Platte. Komplett montiert bringt das Set 18 kg auf die Waage, bei Abmessungen von 700 x 255 x 600 mm (B x T x H). Was zum Stereomikroskop-Set gehört Zum Kern Stereomikroskop-Set OZL 963 gehören der Greenough-Kopf, das Teleskoparmstativ, ein Halter, die LED-Ringbeleuchtung und eine Staubschutzhaube. Alle Komponenten stammen aus dem Kern-Sortiment und sind für den gemeinsamen Betrieb aufeinander abgestimmt. Erweiterbar für Foto- und Videodokumentation Der Trinokulartubus ist für den Kameraanschluss vorbereitet, im Lieferumfang ist aber kein C-Mount-Adapter enthalten. Für die Bilddokumentation lässt sich das Set um eine Mikroskopkamera und den passenden Adapter ergänzen. Für eine veränderte Vergrößerung stehen zusätzliche Okulare mit 15x, 20x oder 25x sowie Vorsatzobjektive von 0,5x bis 2x zur Verfügung. Abgrenzung zum Kern OZL 465 Neben dem OZL 963 führt LT Laborhandel mit dem Kern OZL 465 eine weitere vordefinierte Kombination aus dem Kern-Sortiment. Beide Sets nutzen dieselbe Zoomoptik von 0,7x bis 4,5x (Zoomverhältnis 6,4:1). Der OZL 465 ist binokular, steht auf einem Säulenstativ und beleuchtet Auf- und Durchlicht mit je 3 W, der OZL 963 ist trinokular, sitzt am Teleskoparmstativ und hat ein LED-Ringlicht mit 4,5 W reinem Auflicht. Der Arbeitsabstand liegt beim OZL 465 bei 105 mm, beim OZL 963 bei 100 mm, das Nettogewicht bei 4,6 kg gegenüber 18 kg. Typische Einsatzbereiche Kern nennt für die OZL 963 folgende Einsatzbereiche: In-vitro-Fertilisation Parasitennachweis Zoologie und Botanik Gewebepräparation Schnitte Qualitätskontrolle Häufige Fragen zum OZL 963 Wie groß ist der Zoombereich? 0,7x bis 4,5x bei einem Zoomverhältnis von 6,4:1, mit den mitgelieferten 10x-Okularen. Ist eine Kamera im Lieferumfang enthalten? Nein, der Trinokulartubus ist vorbereitet, ein C-Mount-Adapter muss separat bestellt werden. Wie ist das Set beleuchtet? Über eine LED-Ringbeleuchtung mit 4,5 Watt reinem Auflicht. Wie schwer ist das komplett montierte Set? 18 kg netto, bei Abmessungen von 700 x 255 x 600 mm. Wie lange gilt die Garantie? 36 Monate. Technische Details Optisches SystemGreenough TubusTrinokular, 45 Grad geneigt, 360 Grad drehbar Okularvergrößerung10x Okular-Sehfeld20 mm Zoombereich0,7x bis 4,5x Zoomverhältnis6,4:1 Pupillenabstand55 bis 75 mm Dioptrienausgleichbeidseitig, -5 bis +5 Arbeitsabstand100 mm Maximale Probenhöhe140 mm BeleuchtungLED-Ringlicht, Auflicht, 4,5 W Lichtverteilung0:100 (reines Auflicht) FokussierungGrobtrieb StativtypUniversal-Teleskoparmstativ, mit Platte Abmessungen (B x T x H)700 x 255 x 600 mm Gewicht (netto)18 kg Gewicht (brutto)22 kg Garantie36 Monate Lieferumfang Stereomikroskopkopf (Greenough, Trinokular) Universal-Teleskoparmstativ (mit Platte) Halter LED-Ringbeleuchtung, 4,5 W (Auflicht) Staubschutzhaube Ein C-Mount-Adapter für den Anschluss einer Mikroskopkamera ist nicht im Lieferumfang enthalten und muss für die Digitalisierung separat bestellt werden. Individueller Bedarf & Beschaffungsservice Für die Dokumentation lassen sich Mikroskopkameras in verschiedenen Auflösungen und mit unterschiedlichen Schnittstellen ergänzen, dazu passende Kamera- und Okularadapter. Wer den Vergrößerungsbereich ändern möchte, findet Okulare mit 15x, 20x oder 25x sowie Vorsatzobjektive von 0,5x bis 2x. Für Reinigung und Pflege der Optik steht passendes Zubehör bereit. Der Beschaffungsservice von LT Laborhandel unterstützt bei der Auswahl von Kamera, Adapter und weiterem Zubehör rund um das OZL 963.

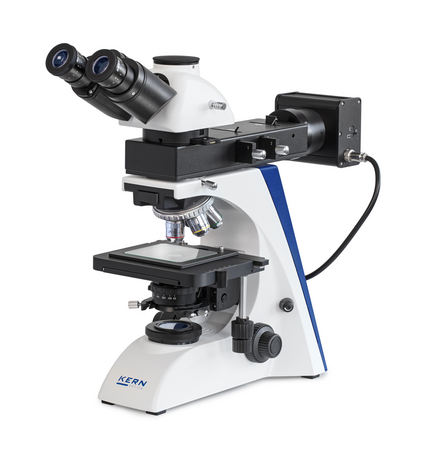

Kern OKO 178 Metallurgisches Mikroskop, Trinokular, 5x-50x, Auf- und Durchlicht
Metalle und Oberflächen werden im Auflicht betrachtet, durchsichtige Proben im Durchlicht. Das Kern OKO 178 hat beides in einem Gerät: LED-Auflicht und LED-Durchlicht mit je 5 Watt, getrennt dimmbar, dazu Infinity-Optik, Köhler-Beleuchtung und eine einfache Polarisationseinheit, die zur Ausstattung gehört. Kern bezeichnet das Mikroskop als professionell und vielseitig ausgestattet für die Prüfung von Metallen und Oberflächenanalysen.Objektive mit Platz für ein fünftesDie Standardobjektive sind 5x, 10x, 20x und 50x der Qualität Infinity Semi Apochromatisch. Der Revolver hat fünf Positionen, eine bleibt frei. Mit den HWF-10x-Okularen (22 mm Sehfeld, Anti-Fungus, High Eye Point) ergibt das 50x bis 500x. Für die freie Position führt Kern als Zubehör ein 100x-Ölobjektiv mit Apertur 1,25 (OBB-A1241), ein 80x-Objektiv mit großem Arbeitsabstand und Apertur 0,8 (OBB-A1530) sowie weitere Semi-Apochromat-Objektive. Das 80x-Objektiv ist bei Kern als Objektiv für einen großen Arbeitsabstand geführt.Auflicht, Durchlicht und PolarisationAuflicht und Durchlicht haben je 5 Watt. Der Abbe-Kondensor mit Apertur 1,25 ist zentrier- und höhenverstellbar, dazu kommen Aperturblende und Leuchtfeldblende für die vollständige Köhler-Beleuchtung. Die einfache Polarisationseinheit aus Analysator und Polarisator ist Teil der Standardausstattung. Ein Blaufilter gehört zur Ausstattung, als Zubehör gibt es einen Polarisator für die Durchlichtbeleuchtung sowie Filter in Gelb, Grün und Grau.Kopf und TischDer Siedentopf-Tubus ist trinokular, um 30 Grad geneigt und drehbar. Der Pupillenabstand lässt sich zwischen 50 und 75 mm einstellen, der Dioptrienausgleich arbeitet beidseitig. Der offene mechanische Kreuztisch hat einen Verfahrweg von 77 x 52 mm. Ein Objekthalter für zwei Träger und eine Zusatzplatte für den Arbeitstisch sind Zubehör. Der koaxiale Grob- und Feintrieb stellt in Schritten von 0,002 mm. Das Mikroskop misst 472 x 211 x 440 mm (B x T x H), wiegt netto 11 kg und läuft an einem Steckernetzteil (100 bis 240 V, 50/60 Hz, 0,3 A, Schutzklasse III).Dokumentation mit KameraDer dritte Tubusausgang trägt eine Kamera. Kern führt dafür C-Mount-Adapter mit 0,5x (justierbarer Fokus) und 0,75x sowie den Adapter für trinokulare Modelle, außerdem die Mikroskopkameras ODC 825, 832, 841 und 854 und die Tablet-Kamera ODC 241.OKO 178 oder ein BiologiemikroskopFür Hellfeld-Durchlicht an Präparaten ist das OBN 135 oder, mit Fluoreszenz, das OBN 141 gedacht. Das OKO 178 ist die Wahl, wenn Auflicht gebraucht wird, etwa an Metallen und Oberflächen.Typische EinsatzbereicheKern beschreibt das OKO 178 für die Prüfung von Metallen und für Oberflächenanalysen. Als Kombination aus LED-Auflicht und LED-Durchlicht deckt es opake und durchsichtige Proben ab.Prüfung von MetallenOberflächenanalyse im AuflichtDurchlichtuntersuchungenPolarisationsbeobachtungen mit der mitgelieferten EinheitHäufig gestellte FragenWie stark vergrößert das OKO 178? Die Objektive vergrößern 5x, 10x, 20x und 50x. Mit den 10x-Okularen ergibt das 50x bis 500x.Ist eine Polarisationseinheit dabei? Ja, eine einfache Einheit aus Analysator und Polarisator gehört zum Lieferumfang.Kann ich ein 100x-Ölobjektiv ergänzen? Ja, Kern führt ein 100x-Objektiv (Öl, Apertur 1,25) als Zubehör. Der Revolver hat eine freie Position.Sind Auflicht und Durchlicht getrennt regelbar? Ja, beide LED-Quellen mit je 5 W sind unabhängig voneinander dimmbar.Technische DetailsOptisches SystemInfinityTubusTrinokular, Siedentopf, 30 Grad geneigt, drehbarOkulareHWF 10x, Sehfeld 22 mm, Anti-Fungus, High Eye PointPupillenabstand50 bis 75 mmDioptrienausgleichbeidseitigObjektiveInfinity Semi Apochromatisch 5x, 10x, 20x, 50xObjektivrevolver5 PositionenKondensorAbbe, Apertur 1,25, zentrier- und höhenverstellbar, AperturblendeBeleuchtungLED Auflicht 5 W und LED Durchlicht 5 W, getrennt dimmbar, KöhlerPolarisationEinfache Einheit (Analysator, Polarisator) enthaltenKreuztischOffen, mechanisch, Verfahrweg 77 x 52 mmFokussierungKoaxialer Grob- und Feintrieb, Feintrieb 0,002 mmStromversorgungSteckernetzteil, 100 bis 240 V, 50/60 Hz, 0,3 A, Schutzklasse IIIAbmessungen (B x T x H)472 x 211 x 440 mmGewicht (netto)11 kgLagertemperatur-5 bis 40 °CLieferumfangMetallurgisches Mikroskop OKO 178Einfache Polarisationseinheit (Analysator und Polarisator)Okular HWF 10x mit Skala 0,1 mmBlaufilterStaubschutzhaubeAugenmuschelnBetriebsanleitung (mehrsprachig)Individueller Bedarf & BeschaffungsserviceEin 100x-Ölobjektiv, weitere Objektive, Filter, Okulare, einen Objekthalter, eine Kamera mit C-Mount-Adapter oder ein Reinigungsset zum OKO 178 besorgen wir auf Anfrage. Nutzen Sie dafür unseren Beschaffungsservice.

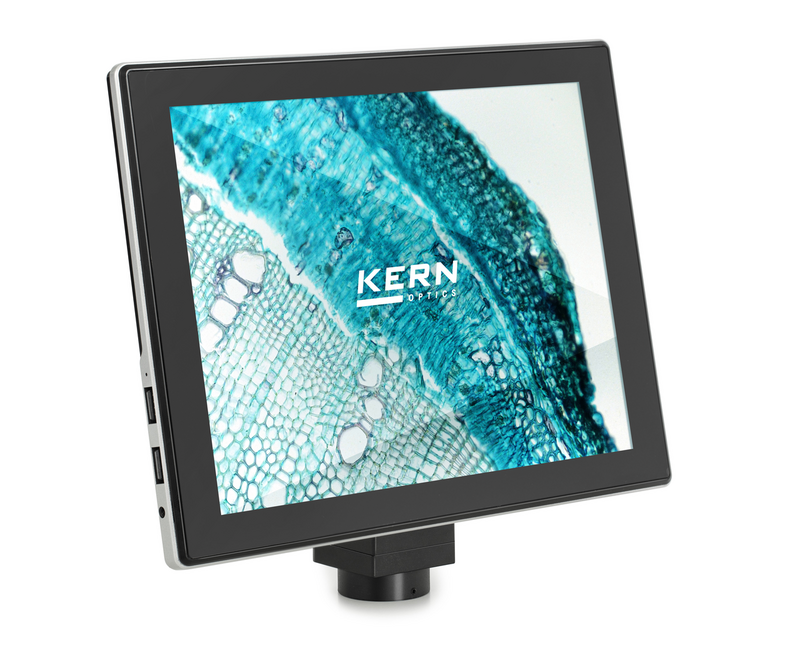

Kern ODC 241 Mikroskop-Tablet-Kamera, 5 MP, 9,7 Zoll Touchscreen, C-Mount
Die Kern ODC 241 verbindet eine 5-Megapixel-Mikroskopkamera mit einem Android-Tablet in einem Gerät. Kern beschreibt sie als 2-in-1-Lösung der digitalen Mikroskopie und als universelles System für alle trinokularen Mikroskope mit C-Mount-Adapter. Das Livebild erscheint auf dem 9,7 Zoll großen Touchscreen, Aufnahme, Messung und Dokumentation laufen über die vorinstallierte App S-EYE, ein Computer ist dafür nicht nötig.Kamera und DisplayDer Sensor ist ein Sony CMOS mit 1/2,8 Zoll und 5 Megapixeln, die Kamera arbeitet in Farbe. Das HD-Display ist ein Touchscreen mit 9,7 Zoll Diagonale und einer Auflösung von 2.048 x 1.536 Pixeln. Die Bildrate liegt bei 15 bis 30 Bildern pro Sekunde. Befestigt wird die Kamera über einen C-Mount-Anschluss am Fototubus des Mikroskops. Das Gerät misst 238 x 182 x 51 mm und wiegt netto 0,8 kg.Software S-EYEDie App erstellt Bilder und Videos und deckt Bildanalyse, Messung und Dokumentation ab. Gemessen werden Strecken, Flächen und Winkel, außerdem gibt es eine manuelle Zählfunktion. Das Livebild lässt sich per Micro-HDMI auf einen externen Bildschirm übertragen. Gespeichert wird auf USB-Stick oder SD-Karte, an den USB-Anschluss lässt sich zusätzlich eine USB-Maus hängen. Die Schnittstellen im Überblick: WLAN mit drahtloser Datenübertragung, Micro-HDMI, MicroSD und USB 2.0.Anschluss am MikroskopZwischen Fototubus und Kamera sitzt ein C-Mount-Adapter. Er ist nicht Teil des Lieferumfangs und richtet sich nach dem Mikroskop. Kern setzt trinokulare Mikroskope voraus, binokulare Köpfe ohne dritten Tubusausgang scheiden damit aus. Kern führt dafür je nach Modell eigene Adapter.OZL 466 (Stereo-Zoom)C-Mount-Adapter 1x (OZB-A4809), 0,3x (OZB-A4810) oder 0,5x (OZB-A4811)Trinokulare OCM-, OBN- und OKO-Modelle, zum Beispiel OBN 141 und OKO 178C-Mount-Adapter für trinokulare Modelle (OBB-A1514) oder 0,75x (OBB-A1590), bei einigen Modellen zusätzlich 0,5x mit justierbarem Fokus (OBB-A1515)Die Kamera steht bei Kern als Zubehör für die genannten Mikroskope in der Liste. Das fertig verbundene Set aus Stereo-Zoom-Mikroskop und dieser Kamera ist als OZL 464T241 erhältlich.Netzteil und DatenDie Kamera wird über ein Steckernetzteil mit 100 bis 240 V und 50 oder 60 Hz versorgt (Schutzklasse III, Kabel abnehmbar). Die Lagertemperatur liegt zwischen -5 und 40 °C. Mitgeliefert wird ein Kalibrier-Slide, ein weiterer Kalibrier-Objektträger mit Mikrometer ist als Zubehör gelistet (ODC-A2404).Typische EinsatzbereicheKern nennt die ODC 241 optimal für Schüler und Studenten in der Ausbildung sowie für Demonstrationszwecke im Labor. Sie wurde für die einfache und direkte Beobachtung der Probe auf dem Bildschirm entwickelt.Ausbildung von Schülern und StudentenDemonstration im LaborBeobachtung der Probe am Bildschirm statt am OkularBild- und Videodokumentation mit MessungHäufig gestellte FragenBrauche ich einen Computer? Nein, Anzeige, Aufnahme und Messung laufen auf dem integrierten Tablet mit der vorinstallierten App S-EYE.An welche Mikroskope passt die Kamera? An trinokulare Mikroskope mit C-Mount-Adapter. Der Adapter ist nicht im Lieferumfang und hängt vom Mikroskopmodell ab.Was messe ich damit? Strecken, Flächen und Winkel. Dazu kommt eine manuelle Zählfunktion.Wohin speichere ich die Aufnahmen? Auf einen USB-Stick oder eine SD-Karte. Das Livebild lässt sich zusätzlich per HDMI auf einem externen Monitor zeigen.Technische DetailsKamera-TypTablet-Kamera, FarbeSensorSony CMOS, 1/2,8 Zoll, 5 MPDisplayHD-Touchscreen, 9,7 Zoll, 2.048 x 1.536 PixelBildrate15 bis 30 Bilder pro SekundeBefestigungC-MountSchnittstellenWLAN (drahtlose Datenübertragung), Micro-HDMI, MicroSD, USB 2.0SoftwareS-EYE (vorinstalliert): Bildaufnahme, Videoaufnahme, Messung, ZählfunktionStromversorgungSteckernetzteil, 100 bis 240 V, 50/60 Hz, Schutzklasse IIIAbmessungen (B x T x H)238 x 182 x 51 mmGewicht (netto)0,8 kgLagertemperatur-5 bis 40 °CLieferumfangTablet-Kamera ODC 241 mit vorinstallierter App-SoftwareNetzteilKalibrier-SlideBetriebsanleitungIndividueller Bedarf & BeschaffungsserviceDen passenden C-Mount-Adapter für Ihr Mikroskop, einen zusätzlichen Kalibrier-Objektträger oder das passende Mikroskop zur ODC 241 stellen wir auf Anfrage zusammen. Nutzen Sie dafür unseren Beschaffungsservice.

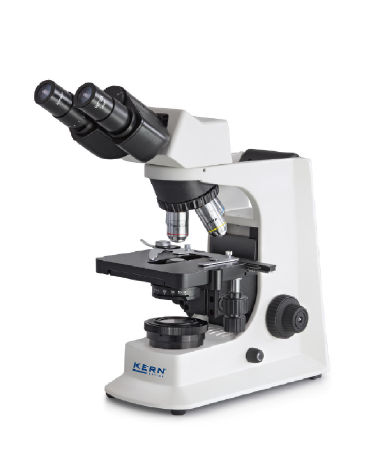

Kern OBL 127 Durchlichtmikroskop, Binokular, 4x-100x, Köhler-Beleuchtung
Das Kern OBL 127 ist ein binokulares Durchlichtmikroskop mit Infinity-Optik und vorzentrierter Köhler-Beleuchtung. Vier Infinity-E-Plan-Objektive decken 4x bis 100x ab, mit den 10x-Okularen ergibt das 40x bis 1.000x Gesamtvergrößerung. Kern beschreibt die OBL-Serie als geeignet für anspruchsvolle Durchlicht-Anwendungen. Als Zubehör gibt es Phasenkontrast, Polarisation, Dunkelfeld, eine Fluoreszenzeinheit und einen trinokularen Tubus.Optik und RevolverDer Revolver hat vier Positionen und trägt die Standardobjektive 4x, 10x, 40x und 100x der Qualität Infinity E-Plan. Ein 20x-Objektiv gehört nicht zur Ausstattung, es ist mit 0,45 Apertur als Zubehör gelistet, ebenso ein 60x-Objektiv. Die HWF-10x-Okulare haben ein Sehfeld von 20 mm, Anti-Fungus-Beschichtung und High Eye Point. Der Kopf ist ein Butterfly-Tubus, 30 Grad geneigt und drehbar, der Pupillenabstand lässt sich zwischen 50 und 75 mm einstellen. Der Dioptrienausgleich ist einseitig.Köhler-Beleuchtung und KondensorDer Abbe-Kondensor mit Apertur 1,25 ist fest vorzentriert und fokussierbar, Apertur- und Leuchtfeldblende gehören dazu. Das vereinfacht die Köhler-Einstellung, weil das Zentrum nicht verstellt werden kann. Die LED-Durchlichtbeleuchtung hat 3 Watt und ist stufenlos dimmbar. Das Gerät läuft an einem Steckernetzteil (100 bis 240 V, 50/60 Hz, 0,3 A, Schutzklasse III).Kreuztisch und FokusDer große mechanische Kreuztisch mit 76 x 52 mm Verfahrweg hält bis zu zwei Präparate gleichzeitig. Der koaxiale Grob- und Feintrieb sitzt beidseitig, der Feintrieb stellt in Schritten von 0,002 mm. Das Gerät misst 395 x 200 x 380 mm (B x T x H) und wiegt 7 kg. Kern nennt den Standfuß robust und ergonomisch.Ausbaumöglichkeiten über ZubehörDie Erweiterungen sind jeweils eigene Artikel von Kern. Auswahl aus dem Zubehörprogramm für das OBL 127:Trinokularer TubusOBB-A1580, für KameraanschlussKontrastverfahrenDunkelfeldkondensor (OBB-A1422), Polarisationseinheit (OBB-A1277), Phasenkontrasteinheiten mit PH-Plan-Objektiven 10x bis 100xFluoreszenz100-W-HBO-Epi-Fluoreszenzeinheit mit 6-Filter-Rad (OBB-A1153)Objektive20x/0,45 gefedert (OBB-A1250), 60x/0,8 gefedert (OBB-A1270), 100x Wasser (OBB-A1437), 2x (OBB-A1655)OkulareWF 10x und WF 16x (Ø 23,2 mm), HWF 10x mit Skala oder ZeigernadelKamerasODC 874 und ODC 881 (Mikroskopkameras)FilterGelb, Grün und GrauWer von Anfang an eine Kamera plant, wählt eher das trinokulare OBN 135 mit fünf Objektiven oder für Fluoreszenz das OBN 141. Für Metallurgie mit Auflicht ist das OKO 178 vorgesehen.Typische EinsatzbereicheKern nennt die OBL-Serie geeignet für anspruchsvolle Durchlicht-Anwendungen. Aus der Ausstattung ergibt sich der Einsatz an Durchlichtpräparaten im Hellfeld, mit Zubehör auch in Phasenkontrast, Polarisation, Dunkelfeld und Fluoreszenz.Durchlichtmikroskopie im HellfeldUntersuchungen im Phasenkontrast, mit Polarisation oder im Dunkelfeld (Zubehör)Fluoreszenzuntersuchungen mit Fluoreszenzeinheit (Zubehör)Routinearbeit an zwei Präparaten auf dem KreuztischHäufig gestellte FragenWie stark vergrößert das OBL 127? Die Objektive vergrößern 4x, 10x, 40x und 100x. Mit den 10x-Okularen ergibt das 40x bis 1.000x.Ist eine Kamera anschließbar? Der serienmäßige Kopf ist binokular. Kern führt einen trinokularen Tubus (OBB-A1580) als Zubehör.Kann ich Fluoreszenz nutzen? Mit der Zubehör-Fluoreszenzeinheit mit 100-W-HBO-Lampe (OBB-A1153).Wie fein lässt sich fokussieren? Der Feintrieb stellt in Schritten von 0,002 mm.Technische DetailsOptisches SystemInfinityTubusBinokular, Butterfly, 30 Grad geneigt, drehbarOkulareHWF 10x, Sehfeld 20 mm, Anti-Fungus, High Eye PointPupillenabstand50 bis 75 mmDioptrienausgleicheinseitigObjektiveInfinity E-Plan 4x, 10x, 40x, 100xObjektivrevolver4 PositionenKondensorAbbe, Apertur 1,25, fix vorzentriert, fokussierbar, AperturblendeBeleuchtungLED Durchlicht, 3 W, stufenlos dimmbar, KöhlerKreuztischMechanisch, Verfahrweg 76 x 52 mmFokussierungKoaxialer Grob- und Feintrieb, Feintrieb 0,002 mmStromversorgungSteckernetzteil, 100 bis 240 V, 50/60 Hz, 0,3 A, Schutzklasse IIIAbmessungen (B x T x H)395 x 200 x 380 mmGewicht (netto)7 kgLagertemperatur-5 bis 40 °CLieferumfangDurchlichtmikroskop OBL 127StaubschutzhaubeAugenmuschelnBetriebsanleitung (mehrsprachig)Individueller Bedarf & BeschaffungsserviceFür das OBL 127 stellen wir Okulare, zusätzliche Objektive, Phasenkontrast, Polarisation, Dunkelfeld, einen trinokularen Tubus oder eine Kamera auf Anfrage zusammen. Nutzen Sie dafür unseren Beschaffungsservice.
Kern OZL 463 Stereo-Zoom-Mikroskop, Binokular, 0,7x-4,5x, LED Auf- und Durchlicht
Wer an Platinen, Bauteilen oder kleinen Werkstücken arbeitet und das Ergebnis nur mit den Augen beurteilen will, braucht kein Mikroskop mit Kameraausgang. Das Kern OZL 463 aus der OZL-46-Reihe ist dafür gebaut: ein binokulares Stereo-Zoom-Mikroskop mit Zoom von 0,7x bis 4,5x, LED-Auflicht und LED-Durchlicht auf einem Säulenständer. Mit den serienmäßigen 10x-Okularen ergibt das 7x bis 45x Gesamtvergrößerung.Optik und SehfeldDie Optik ist ein Greenough-System, das Bild ist räumlich. Das Sehfeld hat bei kleinster Vergrößerung 28,6 mm Durchmesser und bei 4,5x noch 4,4 mm. Der Arbeitsabstand beträgt 105 mm, Proben dürfen bis 140 mm hoch sein. Als maximale Auflösung nennt Kern 0,0037 mm. Die HWF-10x-Okulare haben 20 mm Sehfeld und High Eye Point. Der Tubus ist um 45 Grad geneigt und drehbar, der Augenabstand reicht von 55 bis 75 mm, der Dioptrienausgleich arbeitet beidseitig. Fokussiert wird über einen Grobtrieb.Beleuchtung und StänderDas Mikroskop hat Auflicht und Durchlicht, jeweils eine LED mit 3 Watt. Beide Lichtquellen lassen sich getrennt dimmen, sodass sich dunkle Platinen von oben und Durchlichtproben von unten jeweils passend ausleuchten lassen. Der Säulenständer steht auf einer Fläche von 290 x 240 mm, der Halter für den Kopf hat 76 mm Durchmesser. Kern weist darauf hin, dass der Kopf vom Ständer abnehmbar ist und sich in andere modulare Bausysteme integrieren lässt, etwa in einen Universalständer. Das Netzteil ist eingebaut (100 bis 240 V, abnehmbares Kaltgerätekabel, Schutzklasse I).Welches OZL passtDrei Stereo-Zoom-Modelle aus unserem Sortiment liegen dicht beieinander.OZL 463 (dieses Modell)Binokular, 0,7x bis 4,5x, Arbeitsabstand 105 mm, Probenhöhe 140 mm, 4,2 kgOZL 466Trinokular, 0,7x bis 4,5x, Arbeitsabstand 105 mm, Probenhöhe 140 mm, 4,6 kgOZL 456Binokular, 0,75x bis 5x, Arbeitsabstand 113 mm, Probenhöhe 45 mm, 4,6 kgDer Unterschied zum OZL 466 ist der dritte Tubusausgang für eine Kamera. Das OZL 456 vergrößert bis 50x und hat einen größeren Arbeitsabstand, trägt aber nur Proben bis 45 mm Höhe. Für hohe Proben bei 7x bis 45x ist das OZL 463 die richtige Wahl.Typische EinsatzbereicheKern nennt für die OZL-46-Serie Schulen, Ausbildungswerkstätten, Prüfstellen und Labore. Dazu kommen Ausbildungsbetriebe, Werkstätten sowie Montage- und Reparaturarbeitsplätze, zum Beispiel in der Elektronikindustrie.Schulen und AusbildungswerkstättenPrüfstellen und LaboreWerkstätten und AusbildungsbetriebeMontage- und Reparaturarbeitsplätze in der ElektronikindustrieHäufig gestellte FragenHat das OZL 463 einen Kameraanschluss? Nein, der Tubus ist binokular. Für Kamerabetrieb gibt es das trinokulare OZL 466.Welche Gesamtvergrößerung erreicht das Mikroskop? 7x bis 45x, aus dem Zoom 0,7x bis 4,5x und den 10x-Okularen. Zusätzliche Okulare mit 15x, 20x und 25x sowie Vorsatzobjektive sind Zubehör.Wie hoch darf eine Probe sein? Bis 140 mm.Brauche ich ein Netzteil? Nein, das Netzteil ist im Gerät eingebaut. Es genügt ein Kaltgerätekabel.Technische DetailsOptisches SystemGreenough, stereoskopischTubusBinokular, 45 Grad geneigt, drehbarZoombereich0,7x bis 4,5x stufenlosOkulareHWF 10x, Sehfeld 20 mm, High Eye PointGesamtvergrößerung7x bis 45x (mit 10x-Okularen)Sehfeld28,6 mm bis 4,4 mmMaximale Auflösung0,0037 mmArbeitsabstand105 mmMaximale Probenhöhe140 mmAugenabstand55 bis 75 mmDioptrienausgleichbeidseitigFokussierungGrobtriebBeleuchtungLED Auflicht 3 W und LED Durchlicht 3 W, getrennt dimmbarStänderSäule, Standfläche 290 x 240 mm, Halterdurchmesser 76 mmStromversorgungEingebautes Netzteil, 100 bis 240 V, Kaltgerätekabel abnehmbar, Schutzklasse IAbmessungen (B x T x H)300 x 240 x 420 mmGewicht (netto)4,2 kgLagertemperatur-5 bis 40 °CLieferumfangStereo-Zoom-Mikroskop OZL 463StaubschutzhaubeAugenmuschelnStändereinsätze Milchglas und Schwarz-Weiß (Ø 95 mm)Betriebsanleitung (mehrsprachig)Individueller Bedarf & BeschaffungsserviceOkulare mit 15x bis 25x, ein Okular mit Skala, Vorsatzobjektive (0,5x, 0,75x, 1,5x, 2x), Lötschutzlinse, Ständereinsatz oder ein passendes Kaltgerätekabel besorgen wir für das OZL 463 auf Anfrage über unseren Beschaffungsservice.
Kern OZL 466 Stereo-Zoom-Mikroskop, Trinokular, 0,7x-4,5x, LED Auf- und Durchlicht
Das Kern OZL 466 ist ein trinokulares Stereo-Zoom-Mikroskop auf Säulenständer für Proben mit räumlicher Tiefe, etwa Platinen oder Bauteile. Der Zoom läuft stufenlos von 0,7x bis 4,5x, mit den 10x-Okularen ergibt das 7x bis 45x Gesamtvergrößerung. Auflicht und Durchlicht kommen aus zwei getrennt dimmbaren LED-Quellen, und der dritte Tubusausgang trägt eine Kamera.Zoomrad mit Rastung und SehfeldDas Zoomrad hat einen integrierten Click-Stop. Er rastet definierte Vergrößerungsstufen ein, damit sich eine einmal gewählte Einstellung bei der nächsten Probe wiederfinden lässt. Der Zoombereich entspricht einem Verhältnis von 6,4:1. Das Sehfeld misst bei kleinster Vergrößerung 28,6 mm im Durchmesser und schrumpft bei 4,5x auf 4,4 mm. Als maximale Auflösung gibt Kern 0,0037 mm an. Der Arbeitsabstand beträgt 105 mm, Proben dürfen bis 140 mm hoch sein, sodass auch ein bestückter Baugruppenträger oder ein größeres Werkstück noch unter den Kopf passt. Das optische System ist ein Greenough-System mit zwei getrennten Strahlengängen, die Abbildung ist räumlich.Okularseite und EinstellungDer Tubus ist um 45 Grad geneigt und drehbar. Der Augenabstand lässt sich von 55 bis 75 mm einstellen, der Dioptrienausgleich arbeitet beidseitig. Serienmäßig sitzen HWF-10x-Okulare mit 20 mm Sehfeld und High Eye Point im Tubus, Brillenträger sehen das Bild also auch mit Brille. Als Zubehör führt Kern Okulare mit 15x, 20x und 25x sowie ein 10x-Okular mit Skala (0,1 mm). Der Fokus wird über einen Grobtrieb eingestellt.Kamerabetrieb mit 50:50-StrahlengangDer Strahlengang ist im Verhältnis 50:50 zwischen Okularen und Kameraausgang geteilt. Kern nennt dafür Dokumentation, Live-Bildübertragung sowie präzise Inspektions- und Lötarbeiten. Wer das Bild am Okular beurteilt und gleichzeitig festhält, braucht keinen Umbau zwischen beiden Betriebsarten. Für den Anschluss gibt es C-Mount-Adapter mit 1x, 0,3x und 0,5x, außerdem einen Okularadapter für Mikroskopkameras. Passende Kameras sind bei Kern die Modelle ODC 825, ODC 832, ODC 852, ODC 874 und ODC 881. Wer Bild, Messung und Speicherung auf einem Tablet haben möchte, setzt die Tablet-Kamera ODC 241 auf. Das fertig zusammengestellte Set mit Tablet-Kamera führen wir als OZL 464T241.Säulenständer, Beleuchtung und StromDie Standfläche des Säulenständers misst 290 x 240 mm, der Halter für den Mikroskopkopf hat 76 mm Durchmesser. Kern weist darauf hin, dass sich der Kopf vom Ständer nehmen und in andere modulare Bausysteme integrieren lässt, zum Beispiel in einen Universalständer. Auflicht und Durchlicht haben je 3 Watt, beide Quellen werden getrennt gedimmt. Ständereinsätze in Milchglas und Schwarz-Weiß mit 95 mm Durchmesser gehören zur Ausstattung. Das Netzteil ist eingebaut, die Eingangsspannung beträgt 100 bis 240 V, angeschlossen wird über ein abnehmbares Kaltgerätekabel (Schutzklasse I).OZL 466 oder OZL 463Das OZL 463 hat dieselbe Optik, dieselbe Beleuchtung und denselben Säulenständer, aber einen binokularen Kopf ohne Kameraausgang und wiegt 4,2 statt 4,6 kg. Wer sicher keine Kamera anschließt, kommt mit dem OZL 463 aus. Wer Bilder dokumentieren will oder es noch nicht ausschließen kann, nimmt das OZL 466.Typische EinsatzbereicheKern nennt für die OZL-46-Serie Schulen, Ausbildungsbetriebe und Ausbildungswerkstätten, Werkstätten, Prüfstellen und Labore sowie Montage- und Reparaturarbeitsplätze, zum Beispiel in der Elektronikindustrie.Ausbildung in Schulen und AusbildungswerkstättenMontage- und ReparaturarbeitsplätzeElektronikindustriePrüfstellen und LaboreLötarbeiten und Inspektion mit KameraHäufig gestellte FragenWie stark vergrößert das OZL 466? Der Zoom reicht von 0,7x bis 4,5x. Mit den serienmäßigen 10x-Okularen ergibt das 7x bis 45x Gesamtvergrößerung.Kann ich eine Kamera anschließen? Ja, der Tubus ist trinokular. Der Strahlengang ist 50:50 geteilt, Okulare und Kamera sind gleichzeitig nutzbar. Für den Anschluss ist ein C-Mount-Adapter erforderlich.Wie hoch dürfen Proben sein? Bis 140 mm, bei einem Arbeitsabstand von 105 mm.Lassen sich Auflicht und Durchlicht getrennt regeln? Ja, beide LED-Quellen mit je 3 W sind unabhängig voneinander dimmbar.Technische DetailsOptisches SystemGreenough, stereoskopischTubusTrinokular, 45 Grad geneigt, drehbar, Strahlengang 50:50Zoombereich0,7x bis 4,5x stufenlos, Verhältnis 6,4:1, Click-StopOkulareHWF 10x, Sehfeld 20 mm, High Eye PointGesamtvergrößerung7x bis 45x (mit 10x-Okularen)Sehfeld28,6 mm bis 4,4 mmMaximale Auflösung0,0037 mmArbeitsabstand105 mmMaximale Probenhöhe140 mmAugenabstand55 bis 75 mmDioptrienausgleichbeidseitigFokussierungGrobtriebBeleuchtungLED Auflicht 3 W und LED Durchlicht 3 W, getrennt dimmbarStänderSäule, Standfläche 290 x 240 mm, Halterdurchmesser 76 mmStromversorgungEingebautes Netzteil, 100 bis 240 V, Kaltgerätekabel abnehmbar, Schutzklasse IAbmessungen (B x T x H)300 x 240 x 420 mmGewicht (netto)4,6 kgLagertemperatur-5 bis 40 °CLieferumfangStereo-Zoom-Mikroskop OZL 466StaubschutzhaubeAugenmuschelnStändereinsätze Milchglas und Schwarz-Weiß (Ø 95 mm)Betriebsanleitung (mehrsprachig)Individueller Bedarf & BeschaffungsserviceFür Okulare, C-Mount-Adapter, Kameras oder ein anderes Netzkabel zum OZL 466 stellen wir die passenden Kern-Artikel zusammen. Anfragen laufen über unseren Beschaffungsservice.
Kern Inverses Fluoreszenzmikroskop OCM 165, Trinokular, Infinity-Optik, Objektive 10x-40x, PH 20x
Das Kern OCM 165 ist ein inverses Fluoreszenzmikroskop für die Beobachtung von Zellkulturen und Gewebekulturen. Der Trinokulartubus im Siedentopf-Design ist um 45 Grad geneigt und um 360 Grad drehbar, das optische System arbeitet nach dem Infinity-Prinzip mit Objektiven der Güte Infinity Plan. Optik und Vergrößerung Der Fünf-Fach-Revolver ist serienmäßig mit den Objektiven 10x, 20x, 40x und einem Phasenkontrastobjektiv PH 20x bestückt. Mit dem 10x-Okular und 22 Millimeter Sehfeld ergibt sich eine Gesamtvergrößerung von 100x bis 400x mit den Serienobjektiven, ein 4x- und ein 2x-Objektiv sind als Zubehör erhältlich. Der Pupillenabstand lässt sich zwischen 48 und 76 Millimeter einstellen, der Dioptrienausgleich arbeitet beidseitig von -5 bis +5. Fokussiert wird über einen koaxialen Grob- und Feintrieb, der Feintrieb löst minimal 0,002 Millimeter auf. Durchlicht und Fluoreszenz Für die Durchlichtbeobachtung hat das OCM 165 eine stufenlos regelbare 30-Watt-Halogenbeleuchtung. Serienmäßig ist zusätzlich eine Osram-100-Watt-HBO-Epi-Fluoreszenzeinheit mit Quecksilberdampflampe verbaut, mit Filterschieber für die Anregung Blau und Grün. Der fest montierte Abbe-Kondensor hat eine numerische Apertur von 0,3, eine Aperturblende und einen Arbeitsabstand von 72 Millimetern. Phasenkontrast und Objekttisch Im Standardlieferumfang ist bereits ein PH-20x-Objektiv für den Phasenkontrast enthalten, dazu ein Phasenkontrastschieber. Der mechanische Tisch hat einen Objekthalter mit 110 Millimeter Durchmesser. Laut Kern eignet sich das Mikroskop für Proben in Kulturflaschen, Petrischalen und Mikrotiterplatten, für Kulturschalen mit 35, 54 und 65 Millimeter gibt es passende Halter als Zubehör. Kameraanschluss und Stromversorgung Der Trinokulartubus hat einen Kameraausgang. Für eine C-Mount-Kamera ist ein C-Mount-Adapter nötig (1x OBB-A1514 oder 0,5x OBB-A1515), separat erhältlich. Laut Betriebsanleitung wird beim Umschalten auf den Kameraausgang der Strahlengang umgelenkt, eine gleichzeitige Beobachtung über Okular und Kamera ist nicht möglich. Das integrierte Netzteil ist für 230 Volt und 50 Hertz nach EU-Standard ausgelegt, weitere Landesstandards sind auf Anfrage erhältlich. Typische Einsatzbereiche Kern beschreibt das OCM 165 als Mikroskop für die Beobachtung durchscheinender, dünner und kontrastarmer Proben in Kulturgefäßen wie Flaschen, Petrischalen oder Mikrotiterplatten. Beobachtung und Analyse von Zellkulturen und Gewebekulturen Arbeiten mit lebenden Säugerzellen und Gewebekulturen Fluoreszenzmikroskopie an Zell- und Gewebekulturen, etwa Immunfluoreszenz Forschung mit durchscheinenden, kontrastarmen Proben Häufige Fragen zum OCM 165 Hat das Mikroskop einen Kameraanschluss? Ja, der Trinokulartubus hat einen Kameraausgang. Für eine C-Mount-Kamera ist ein C-Mount-Adapter nötig, separat erhältlich. Beim Umschalten auf die Kamera wird der Strahlengang umgelenkt, Okular und Kamera lassen sich nicht gleichzeitig nutzen. Wie ist das Mikroskop beleuchtet? Durchlicht über eine stufenlos regelbare 30-Watt-Halogenlampe, dazu serienmäßig eine Osram-100-Watt-HBO-Fluoreszenzeinheit mit Filterschieber für die Anregung Blau und Grün. Welche Objektive sind serienmäßig dabei? 10x, 20x und 40x sowie ein Phasenkontrastobjektiv PH 20x, alle in Infinity-Plan-Güte. Wie lange gilt die Garantie? 36 Monate. Technische Details Optisches SystemInfinity (unendlich-korrigiert) TubusTrinokular, Siedentopf, 45 Grad geneigt, 360 Grad drehbar Okularvergrößerung10x Okular-Sehfeld22 mm Lichtverteilung (Trinokulartubus)0:100 Objektive (Standard)10x, 20x, 40x, PH 20x (Infinity Plan) Revolver5 Positionen Zentrierbares OkularJa Pupillenabstand48 bis 76 mm Dioptrienausgleichbeidseitig, -5 bis +5 Fokussierungkoaxialer Grob- und Feintrieb, Feintrieb minimal 0,002 mm KondensorAbbe-Kondensor, N.A. 0,3, Arbeitsabstand 72 mm, fest montiert Beleuchtung Durchlicht30 W, stufenlos regelbare Halogenbeleuchtung Beleuchtung Auflicht/FluoreszenzOsram 100 W HBO Epi-Fluoreszenzeinheit (Quecksilberdampflampe), serienmäßig Fluoreszenz-Anregung (laut Kern)Blau (B), Grün (G), Filterschieber serienmäßig TischMechanischer Tisch mit Objekthalter, Ø 110 mm KameraanschlussKameraausgang im Trinokulartubus, C-Mount-Adapter erforderlich (OBB-A1514 1x oder OBB-A1515 0,5x) Stromversorgungintegriertes Netzteil, 230 V / 50 Hz (EU-Standard) Abmessungen (B x T x H)782 x 304 x 530 mm Gewicht (netto)22 kg Gewicht (brutto)28 kg Verpackungsabmessungen1050 x 590 x 330 mm Versandgewicht40,9 kg Garantie36 Monate Lieferumfang Inverses Fluoreszenzmikroskop OCM 165 (Grundgerät mit Trinokulartubus) Mechanischer Tisch mit Objekthalter (Durchmesser 110 mm) Standardobjektive 10x, 20x, 40x, PH 20x 2 Okulare HWF 10x / 22 mm Fluoreszenzeinheit Osram 100 W HBO mit Filterschieber Blau/Grün Phasenkontrastschieber Staubschutzhaube Bedienungsanleitung Ein C-Mount-Adapter für den Anschluss einer Mikroskopkamera ist nicht im Lieferumfang enthalten und muss separat bestellt werden (1x OBB-A1514 oder 0,5x OBB-A1515). Individueller Bedarf & Beschaffungsservice Für das OCM 165 sind unter anderem C-Mount-Kameraadapter, Mikroskopkameras mit unterschiedlicher Auflösung, zusätzliche Infinity-Plan- und Infinity-PH-Plan-Objektive, Halter für Kulturschalen in 65, 54 und 35 Millimeter, Farbfilter für Durchlicht (zum Beispiel Grau), eine Ersatz-Halogenlampe sowie Reinigungszubehör erhältlich. Der Beschaffungsservice von LT Laborhandel unterstützt bei diesen und weiteren Zubehörwünschen rund um Kern-Mikroskope. Anfragen laufen über lt-laborhandel.de/service.
Kern OCM 168 Inversmikroskop, Trinokular, LED Auf- und Durchlicht je 5 W, großer Arbeitsabstand
Zellkulturen wachsen in Schalen und Platten, und wer sie kontrollieren will, braucht Platz für das Kulturgefäß über dem Objektiv. Das Kern OCM 168 ist dafür ein inverses Mikroskop: Die Objektive sitzen unter dem Tisch, die Probe liegt oben auf, und der Arbeitsabstand ist nach Kern sehr groß. Kern beschreibt das Gerät als inverses biologisches Labormikroskop mit Fluoreszenz. Es hat einen trinokularen Kopf, Infinity-Plan-Objektive mit 10x, 20x und 40x, ein Phasenkontrast-Objektiv PH 20x sowie LED-Durchlicht und LED-Auflicht mit je 5 Watt.Ausstattung für die KulturkontrolleDer mechanische Tisch fährt 128 mm in der einen und 180 mm in der anderen Richtung. Auf ihm sitzt ein Objekthalter für Ø 110 mm. Ein Halter für 54-mm-Kulturschalen gehört zum Lieferumfang, Halter für 35 und 65 mm führt Kern als Zubehör. Der Abbe-Kondensor hat Apertur 0,3, eine Aperturblende und einen Arbeitsabstand von 72 mm. Kern gibt ihn für Hellfeld, Phasenkontrast und Fluoreszenzanwendungen an. Phasenkontrastschieber, Zentrierokular und Grünfilter gehören zur Standardausstattung.LichtDas Durchlicht ist eine 5-W-LED und dimmbar, das Auflicht eine zweite 5-W-LED für die Epi-Beleuchtung. Die Stromversorgung läuft über ein Steckernetzteil mit 100 bis 240 V, 50/60 Hz und 0,3 A (Schutzklasse III), das Anschlusskabel ist abnehmbar. Das OCM 168 ist wie das OCM 167 aufgebaut, hat aber eine Fluoreszenz-Filtereinheit für UV, V, B und G statt nur B und G und wiegt 17 statt 16 kg.Kopf und OkulareDie Okulare sind HWF 10x mit 22 mm Sehfeld, Anti-Fungus-Beschichtung und High Eye Point. Der Siedentopf-Tubus ist trinokular und um 45 Grad geneigt, der Pupillenabstand lässt sich von 48 bis 76 mm einstellen, der Dioptrienausgleich arbeitet beidseitig. Der koaxiale Grob- und Feintrieb hat einen kleinsten Schritt von 0,002 mm. Mit den 10x-Okularen ergibt sich eine Gesamtvergrößerung von 100x bis 400x. Ein Zentrierungs-Okular gehört zur Ausstattung, ein justierbares 10x-Okular mit Skala (0,1 mm) gibt es als Zubehör.Bild festhaltenDer dritte Tubusausgang trägt eine Kamera. Zur Wahl stehen bei Kern die 4K-Kamera ODC 854 (HDMI und USB, Sony-Sensor), das HD-Tablet mit 4K-Kamera ODC 251, die gekühlte Kamera ODC 861 für die Fluoreszenz, die Kameras ODC 825 und 832 und die Tablet-Kamera ODC 241. Die Adapter dazu: C-Mount mit 0,5x und justierbarem Fokus (OBB-A1515), 0,75x (OBB-A1590) oder der Standardadapter für trinokulare Modelle (OBB-A1514).Welches OCMDas OCM 161 hat Halogen-Durchlicht ohne Auflicht, das OCM 166 zusätzlich ein 100-W-HBO-Auflicht. Das OCM 168 ist wie das OCM 167 ein LED-Gerät mit Auflicht und Durchlicht, hat aber den erweiterten Filtersatz UV, V, B und G.Typische EinsatzbereicheKern nennt für die OCM-Serie die Beobachtung und Analyse von Zellkulturen.Beobachtung und Analyse von ZellkulturenKontrolle in Kulturschalen auf dem mechanischen TischHellfeld, Phasenkontrast und FluoreszenzHäufig gestellte FragenKann ich Kulturschalen aufnehmen? Ja. Der Objekthalter hat Ø 110 mm, ein Halter für 54-mm-Schalen liegt bei, Halter für 35 und 65 mm sind Zubehör.Wie groß ist der Verfahrweg des Tisches? 128 mm und 180 mm.Was brauche ich für Phasenkontrast? Das Objektiv PH 20x, die Phasenkontrastschieber und ein Zentrierokular sind enthalten.Welche Gesamtvergrößerung ist möglich? 100x bis 400x mit den Objektiven 10x, 20x und 40x und den 10x-Okularen.Technische DetailsBauartInvers, InfinityTubusTrinokular, Siedentopf, 45 Grad geneigtOkulareHWF 10x, Sehfeld 22 mm, Anti-Fungus, High Eye PointPupillenabstand48 bis 76 mmDioptrienausgleichbeidseitigObjektiveInfinity Plan 10x, 20x, 40x, PH 20xObjektivrevolver5 PositionenKondensorAbbe, Apertur 0,3, fix, Aperturblende, Arbeitsabstand 72 mmBeleuchtungLED Durchlicht 5 W (dimmbar), LED Auflicht 5 WObjekttischMechanisch, Verfahrweg 128 mm und 180 mm, Objekthalter Ø 110 mmFokussierungKoaxialer Grob- und Feintrieb, Feintrieb 0,002 mmStromversorgungSteckernetzteil, 100 bis 240 V, 50/60 Hz, 0,3 A, Schutzklasse IIIAbmessungen (B x T x H)782 x 304 x 530 mmGewicht (netto)17 kgLagertemperatur-5 bis 40 °CLieferumfangInversmikroskop OCM 168Mechanischer Objekttisch mit Objekthalter Ø 110 mm und TischzusatzHalter für 54-mm-KulturschalenPhasenkontrasteinheit (Schieber, Zentrierokular, Grünfilter)BlaufilterAugenmuschelnStaubschutzhaubeBetriebsanleitungIndividueller Bedarf & BeschaffungsserviceWeitere Kulturschalenhalter, Kameras, Adapter oder Objektive zum OCM 168 besorgen wir auf Anfrage über unseren Beschaffungsservice.

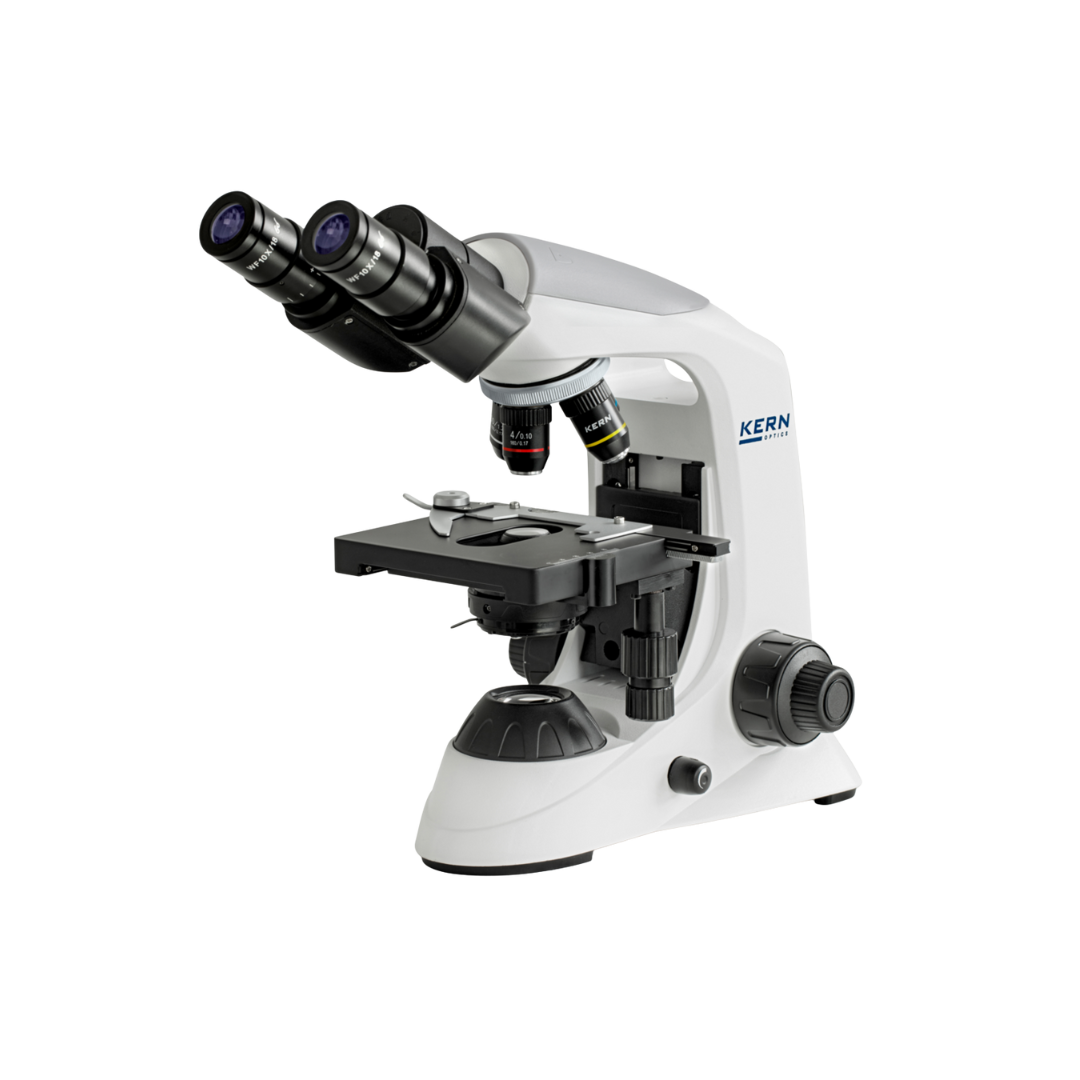

Kern OBE 132 Durchlichtmikroskop, Trinokular, 40x-1000x, 3W LED, Achromatisch
Der moderne Allrounder für Ausbildung und Laboralltag Das KERN OBE 132 setzt neue Maßstäbe in der Klasse der robusten Ausbildungsmikroskope. Als trinokulare Variante der beliebten OBE-1-Serie wurde dieses Durchlichtmikroskop speziell für den Einsatz in weiterführenden Schulen, Berufsschulen, Ausbildungsstätten sowie für Routineanwendungen im Labor konzipiert. Es verbindet ein exklusives, dynamisches Design mit einer Langlebigkeit und Ergonomie, die im täglichen, intensiven Gebrauch unverzichtbar sind. Wer ein zuverlässiges Instrument sucht, das nicht nur brillante Bilder liefert, sondern auch die Möglichkeit zur digitalen Dokumentation bietet, trifft mit dem OBE 132 die perfekte Wahl. Trinokularer Tubus: Bereit für die digitale Welt Das herausragende Merkmal des OBE 132 ist sein trinokularer Mikroskopkopf. Neben den beiden Okularen für den stereoskopischen Einblick verfügt dieses Modell über einen dritten, vertikalen Strahlengang. Dieser ermöglicht den permanenten Anschluss einer Mikroskop-Kamera (C-Mount Adapter separat erhältlich). Dies ist besonders im Unterricht oder in der Ausbildung von unschätzbarem Vorteil: Das Live-Bild kann auf einen Monitor, Beamer oder PC übertragen werden, sodass eine ganze Gruppe das Präparat gleichzeitig betrachten und diskutieren kann. Die Dokumentation von Befunden oder das Erstellen von Schulungsmaterialien wird damit zum Kinderspiel. Der Tubus selbst ist als innovativer "Butterfly"-Tubus konstruiert. Dies ermöglicht nicht nur den schnellen Ausgleich des Augenabstands, sondern sorgt auch für eine ideale Anpassung des Einblickwinkels (30° Neigung), was Nackenschmerzen bei längerem Arbeiten effektiv vorbeugt. Der Kopf ist zudem um 360° drehbar. Leistungsstarke Optik und Beleuchtung Ausgestattet ist das KERN OBE 132 mit vier hochwertigen, achromatischen Objektiven (4x, 10x, 40x und 100x). In Kombination mit den HWF 10x/18 mm Weitfeld-Okularen erreichen Sie einen Vergrößerungsbereich von 40-fach bis 1000-fach. Das 100x-Objektiv ist für die Ölimmersion ausgelegt (Immersionsöl erforderlich), was die Betrachtung feinster Strukturen, wie Bakterien oder Details in Blutausstrichen, ermöglicht. Um Beschädigungen zu vermeiden, sind sowohl das 40x- als auch das 100x-Objektiv federnd gelagert. Die Beleuchtung erfolgt durch eine moderne, leistungsstarke 3W LED. Diese sorgt für eine hervorragende, helle Ausleuchtung des Präparats bei tageslichtähnlicher Farbtemperatur. Ein entscheidender Vorteil der LED-Technik gegenüber Halogenlampen ist die lange Lebensdauer und die fehlende Wärmeentwicklung – Ihre Proben werden nicht "gekocht", was besonders bei der Untersuchung lebender Organismen wichtig ist. Die Helligkeit ist selbstverständlich stufenlos dimmbar. Präzise Mechanik und durchdachte Features Für die exakte Positionierung Ihrer Proben sorgt der vollwertige mechanische Kreuztisch. Mit den ergonomisch platzierten, koaxialen Triebknöpfen (für die x- und y-Achse) können Sie das Präparat millimetergenau verfahren, ohne die Augen von den Okularen nehmen zu müssen. Die Fokussierung erfolgt ebenfalls über einen beidseitigen, koaxialen Grob- und Feintrieb, der ein schnelles und zugleich hochpräzises Scharfstellen erlaubt. Unter dem Tisch befindet sich ein höhenverstellbarer Abbe-Kondensor (N.A. 1,25) mit Irisblende. Dies erlaubt Ihnen, die Lichtführung mittels Köhlerscher Beleuchtung (im fixierten Rahmen) zu optimieren und den Kontrast perfekt auf das jeweilige Präparat abzustimmen. Ein weiteres praktisches Detail für den Laboralltag: Auf der Rückseite des Geräts ist ein großes Ablagefach integriert. Hier lässt sich das Netzkabel nach Gebrauch schnell und sicher verstauen – das sorgt für Ordnung im Schrank und verhindert Kabelsalat beim Transport. Technische Daten im Detail Optisches System: Endlich (Finite) Tubus: Trinokular (Siedentopf, Butterfly-Design), 30° geneigt, 360° drehbar Lichtverteilung: 20:80 (Visuell : Kamera) Okulare: HWF 10x / Ø 18 mm (Weitfeld) Objektive: Achromatisch 4x, 10x, 40x (federnd), 100x (federnd, Öl) Objektivrevolver: 4-fach, nach vorne geneigt Vergrößerung: 40x – 1000x Objekttisch: Mechanischer Kreuztisch (125 x 115 mm), Verfahrweg 50 x 70 mm Kondensor: Abbe N.A. 1,25 (höhenverstellbar) mit Irisblende Fokussierung: Koaxialer Grob- und Feintrieb Beleuchtung: 3W LED (Durchlicht), stufenlos dimmbar Stromversorgung: Netzteil (extern) Abmessungen (B x T x H): 360 x 150 x 320 mm Gewicht: ca. 4,6 kg Lieferumfang 1 x KERN OBE 132 Mikroskop (Trinokular) 2 x Okular HWF 10x 4 x Objektive (4x/10x/40x/100x) 1 x Staubschutzhaube 1 x Netzteil 1 x Betriebsanleitung Individueller Bedarf & Zubehör Sie möchten Ihre Arbeit dokumentieren? Wir beraten Sie gerne zur passenden C-Mount Kamera und dem notwendigen Adapter (Empfehlung: C-Mount 0,5x) für den dritten Tubus. Auch Dunkelfeld-Einsätze oder Polarisations-Einheiten sind für dieses Modell verfügbar. Kontaktieren Sie unseren Beschaffungsservice.

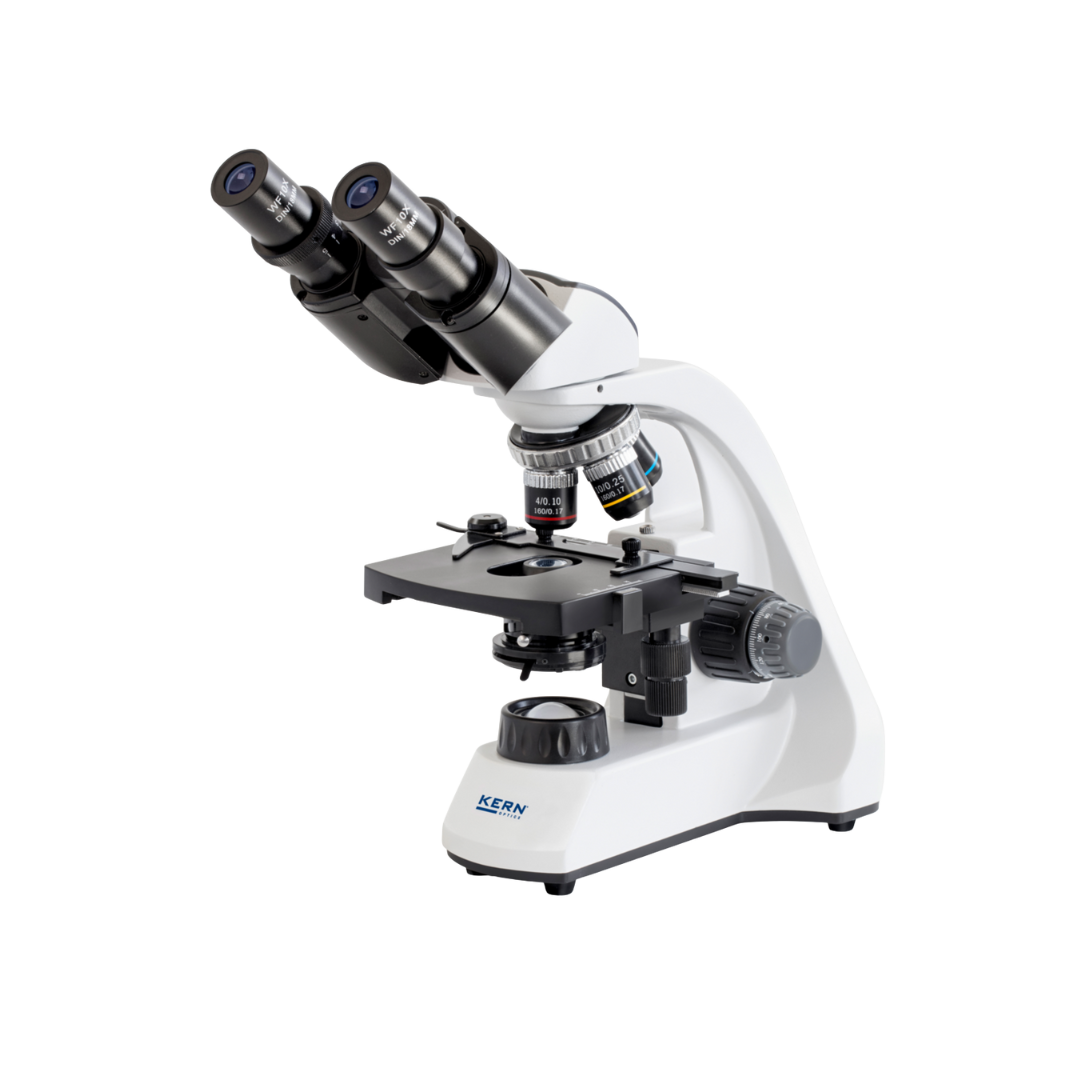

Kern OBT 106 Schulmikroskop, Monokular, 40x-400x, LED-Durchlicht, Akkubetrieb
Der ideale Einstieg in die Mikroskopie: KERN OBT 106 für Schule und Ausbildung Das KERN OBT 106 ist ein hochwertiges Schulmikroskop, das speziell für den modernen Biologieunterricht an Grund- und weiterführenden Schulen sowie für den ambitionierten Hobbybereich entwickelt wurde. Als Teil der bewährten OBT-1-Serie von KERN Optics verbindet es eine intuitive Bedienung mit robuster Mechanik und einer optischen Leistung, die Schülerinnen und Schüler nachhaltig für den Mikrokosmos begeistert. Im Gegensatz zu einfachen Spielzeugmikroskopen handelt es sich hier um ein vollwertiges optisches Instrument, das nach den Standards professioneller Labormikroskope gefertigt wird, jedoch in Funktion und Ergonomie perfekt auf die Bedürfnisse von Einsteigern zugeschnitten ist. Brillante Optik für faszinierende Einblicke Das Herzstück des KERN OBT 106 bildet das achromatische Optiksystem. Ausgestattet mit drei hochwertigen Objektiven (4x, 10x und 40x) und einem 10x Weitfeld-Okular, deckt das Mikroskop einen Vergrößerungsbereich von 40-fach bis 400-fach ab. Dieser Bereich gilt als der "Goldstandard" für den Schulunterricht. Er ermöglicht detailreiche Betrachtungen klassischer Präparate: Von der Struktur einer Zwiebelhautzelle über die Beinbehaarung einer Stubenfliege bis hin zu den faszinierenden Lebewesen im Tümpelwasser (Pantoffeltierchen, Rädertierchen). Das 40x-Objektiv ist dabei federnd gelagert (Retractable). Dies ist ein entscheidendes Sicherheitsmerkmal im Schulbetrieb: Sollte der Objekttisch versehentlich zu weit nach oben gefahren werden, gibt die federnde Frontlinse nach. Dies verhindert effektiv, dass das teure Präparat oder die Frontlinse des Objektivs beschädigt wird – ein häufiges Problem bei unerfahrenen Anwendern, das hier konstruktiv gelöst wurde. Ergonomie und Handhabung im Klassenzimmer Der Tubus des OBT 106 ist monokular ausgeführt und in einem ergonomischen Einblickwinkel von 45° geneigt. Dies ermöglicht eine entspannte Körperhaltung auch bei längeren Beobachtungsphasen. Ein besonderer Vorteil für die Gruppenarbeit: Der Mikroskopkopf ist um volle 360° drehbar. So kann das Mikroskop einfach auf dem Tisch gedreht werden, um einem Sitznachbarn oder der Lehrkraft das eingestellte Bild zu zeigen, ohne das gesamte Stativ bewegen zu müssen. Dies schützt das Präparat vor Verrutschen und fördert das gemeinsame Lernen. Die Fokussierung erfolgt über einen beidseitigen, koaxialen Trieb für Grob- und Feineinstellung. Diese Anordnung, bei der Grob- und Feintrieb auf einer Achse liegen, ist intuitiv zu bedienen und erlaubt ein schnelles Auffinden der Schärfeebene sowie ein präzises Nachfokussieren bei hohen Vergrößerungen. Der feststehende Objekttisch (110 x 100 mm) ist mit zwei robusten Präparateklemmen ausgestattet, die den Objektträger sicher fixieren. Innovative LED-Beleuchtung und mobile Einsatzmöglichkeiten Ein Highlight des KERN OBT 106 ist die moderne 1W LED-Beleuchtung. Im Vergleich zu herkömmlichen Halogenlampen bietet die LED-Technik entscheidende Vorteile für den Schulbetrieb: Das Licht ist strahlend weiß und farbecht, was die Identifikation von Zellstrukturen erleichtert. Zudem entsteht fast keine Wärmeentwicklung, sodass lebende Proben (z.B. Wasserorganismen) nicht austrocknen oder absterben. Die Beleuchtung ist stufenlos dimmbar, um die Helligkeit optimal an das jeweilige Präparat anzupassen. Unterstützt wird die Bildqualität durch einen unter dem Tisch verbauten Kondensor (N.A. 0,65) mit einer drehbaren Lochblenden-Scheibe. Durch einfaches Drehen der Scheibe kann der Kontrast deutlich gesteigert werden, was besonders bei transparenten oder ungefärbten Proben zu einem "Aha-Erlebnis" führt. Für maximale Flexibilität im Unterrichtsraum oder bei Exkursionen ist das OBT 106 mit wiederaufladbaren Batterien ausgestattet. Es kann somit netzunabhängig betrieben werden, wodurch Stolperfallen durch Kabel im Klassenzimmer vermieden werden. Technische Daten im Detail Optisches System: Endlich (Finite) Tubus: Monokular, 45° geneigt, 360° drehbar Okular: Weitfeld WF 10x / Ø 18 mm (gegen Entnahme gesichert) Objektive: Achromatisch 4x, 10x, 40x (federnd) Objektivrevolver: 3-fach, nach vorne geneigt Vergrößerung: 40x, 100x, 400x Fokussierung: Koaxialer Grob- und Feintrieb Objekttisch: 110 x 100 mm mit 2 Präparateklemmen Kondensor: Fixiert (N.A. 0,65) mit Lochblenden-Scheibe zur Kontraststeigerung Beleuchtung: 1W LED (Durchlicht), stufenlos dimmbar Stromversorgung: Netzteil + integrierte Akkus (kabelloser Betrieb möglich) Abmessungen (B x T x H): 195 x 147 x 325 mm Nettogewicht: ca. 2,5 kg Lieferumfang 1 x KERN OBT 106 Mikroskop 1 x Okular WF 10x 3 x Objektive (4x/10x/40x) 1 x Staubschutzhaube 1 x Netzteil (inkl. Akkus im Gerät) 1 x Betriebsanleitung Individueller Bedarf & Zubehör Um das Potenzial dieses Mikroskops voll auszuschöpfen, empfehlen wir passendes Zubehör wie Objektträger, Deckgläser oder Dauerpräparate-Sets für den sofortigen Start. Auch Ersatzbirnen oder spezielle Reinigungskits für die Optik sind verfügbar. Kontaktieren Sie unseren Beschaffungsservice für eine individuelle Ausstattung Ihres Klassenzimmers.

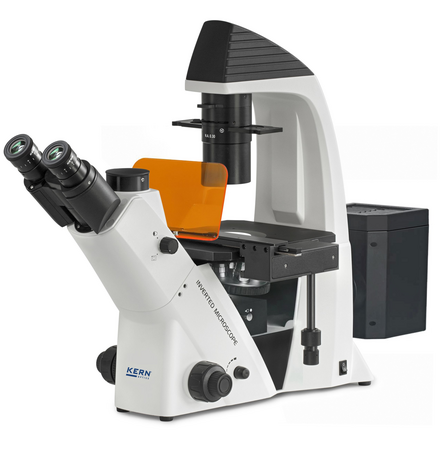

Kern OCM 167 Inversmikroskop, Trinokular, LED Auf- und Durchlicht je 5 W, 10x-40x
Vier inverse Mikroskope der OCM-Serie führen wir im Shop. Das Kern OCM 167 gehört zu den beiden Modellen, die Durchlicht und Auflicht je mit einer 5-Watt-LED ausstatten. Der Kopf ist trinokular, auf dem Revolver sitzen Infinity-Plan-Objektive mit 10x, 20x und 40x sowie ein Phasenkontrast-Objektiv PH 20x. Die folgende Übersicht zeigt, wo das OCM 167 in der Reihe steht.ModellDurchlicht / Auflicht / Netzteil / Gewicht nettoOCM 161Halogen 30 W / kein Auflicht / Tischnetzteil / 15 kgOCM 166Halogen 30 W / HBO 100 W / eingebaut / 22 kgOCM 167 (dieses Modell)LED 5 W / LED 5 W / Steckernetzteil / 16 kgOCM 168LED 5 W / LED 5 W / Steckernetzteil / 17 kgOptik, Tisch und Kopf des OCM 167 und des OCM 168 sind gleich. Der Unterschied liegt in der Fluoreszenz-Filtereinheit: Das OCM 167 arbeitet mit B und G, das OCM 168 zusätzlich mit V und UV. Das OCM 167 wiegt 16 kg, das OCM 168 17 kg.BeleuchtungDas Durchlicht hat 5 Watt LED und ist dimmbar. Das Auflicht ist ebenfalls eine 5-W-LED und dient der Epi-Beleuchtung, Kern beschreibt das OCM 167 als inverses biologisches Labormikroskop mit Fluoreszenz. Der Abbe-Kondensor mit Apertur 0,3 und Aperturblende hat einen Arbeitsabstand von 72 mm und ist nach Kern für Hellfeld, Phasenkontrast und Fluoreszenzanwendungen ausgelegt. Das Mikroskop läuft über ein trennbares Steckernetzteil (100 bis 240 V, 50/60 Hz, 0,3 A, Schutzklasse III).Optik, Kopf und FokusDie Okulare sind HWF 10x mit 22 mm Sehfeld, Anti-Fungus-Beschichtung und High Eye Point. Der Siedentopf-Tubus ist um 45 Grad geneigt, der Pupillenabstand reicht von 48 bis 76 mm, der Dioptrienausgleich arbeitet beidseitig. Der koaxiale Grob- und Feintrieb stellt in Schritten von 0,002 mm. Mit 10x-Okularen entstehen Gesamtvergrößerungen von 100x bis 400x, im Phasenkontrast mit dem PH-20x-Objektiv 200x. Phasenkontrastschieber, Zentrierokular und Grünfilter gehören zur Standardausstattung.Tisch und ProbenhalterDer mechanische Tisch fährt 128 mm und 180 mm weit. Mitgeliefert werden ein Objekthalter für Ø 110 mm und ein Halter für 54-mm-Kulturschalen, für 35 und 65 mm gibt es Halter als Zubehör. Das Gerät misst 782 x 304 x 530 mm (B x T x H).KamerasAm dritten Tubusausgang lassen sich Kameras per C-Mount-Adapter (OBB-A1514, 0,5x mit justierbarem Fokus OBB-A1515, 0,75x OBB-A1590) betreiben. Kern führt dafür unter anderem die 4K-Kamera ODC 854, das HD-Tablet mit 4K-Kamera ODC 251, die gekühlte Fluoreszenzkamera ODC 861 und die Tablet-Kamera ODC 241.Typische EinsatzbereicheKern nennt für die OCM-Serie die Beobachtung und Analyse von Zellkulturen.Beobachtung und Analyse von ZellkulturenHellfeld- und PhasenkontrastmikroskopieFluoreszenzuntersuchungenHäufig gestellte FragenWas unterscheidet das OCM 167 vom OCM 166? Das OCM 166 arbeitet mit Halogen-Durchlicht und 100-W-HBO-Auflicht und wiegt 22 kg, das OCM 167 mit LED-Durchlicht und LED-Auflicht (je 5 W) bei 16 kg.Wie stark vergrößert das OCM 167? Die Objektive vergrößern 10x, 20x und 40x. Mit den 10x-Okularen ergibt das 100x bis 400x.Welche Halter passen? Mitgeliefert ist der Objekthalter für Ø 110 mm. Dazu kommt ein Halter für 54-mm-Kulturschalen, Halter für 35 und 65 mm sind Zubehör.Technische DetailsBauartInvers, InfinityTubusTrinokular, Siedentopf, 45 Grad geneigtOkulareHWF 10x, Sehfeld 22 mm, Anti-Fungus, High Eye PointPupillenabstand48 bis 76 mmDioptrienausgleichbeidseitigObjektiveInfinity Plan 10x, 20x, 40x, PH 20xObjektivrevolver5 PositionenKondensorAbbe, Apertur 0,3, fix, Aperturblende, Arbeitsabstand 72 mmBeleuchtungLED Durchlicht 5 W (dimmbar), LED Auflicht 5 WObjekttischMechanisch, Verfahrweg 128 mm und 180 mm, Objekthalter Ø 110 mmFokussierungKoaxialer Grob- und Feintrieb, Feintrieb 0,002 mmStromversorgungUSB mit trennbarem Steckernetzteil, 100 bis 240 V, 50/60 Hz, 0,3 A, Schutzklasse IIIAbmessungen (B x T x H)782 x 304 x 530 mmGewicht (netto)16 kgLagertemperatur-5 bis 40 °CLieferumfangInversmikroskop OCM 167Objekthalter Ø 110 mm und Halter für 54-mm-KulturschalenMechanischer TischzusatzPhasenkontrasteinheit (Schieber, Zentrierokular, Grünfilter)BlaufilterAugenmuschelnSteckernetzteilStaubschutzhaubeBetriebsanleitungIndividueller Bedarf & BeschaffungsserviceHalter für Kulturschalen, Phasenkontrastschieber, Filter, Kameras und Adapter oder ein Netzteil-Adapterset zum OCM 167 besorgen wir auf Anfrage. Nutzen Sie dafür unseren Beschaffungsservice.

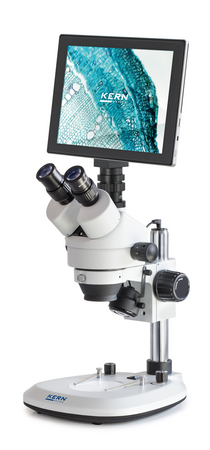

Kern OZL 464T241 Digitalmikroskop-Set, Stereo-Zoom 0,7x-4,5x mit Tablet-Kamera 5 MP
Im Kern OZL 464T241 ist das Stereo-Zoom-Mikroskop OZL 464 bereits mit der Tablet-Kamera ODC 241 verbunden. Die Probe lässt sich durch die Okulare betrachten und zugleich als Livebild auf einem Android-Tablet mit 9,7 Zoll Touchscreen darstellen, aufnehmen und vermessen. Der passende C-Mount-Adapter gehört zur Lieferung. Das Set ist als digitale Komplettlösung für die Live-Untersuchung gedacht.Das MikroskopDie Optik ist ein Greenough-System mit stufenlosem Zoom von 0,7x bis 4,5x (Verhältnis 6,4:1). Mit den HWF-10x-Okularen (20 mm Sehfeld) ergibt das 7x bis 45x. Das Sehfeld misst 28,6 mm bis 4,4 mm, der Arbeitsabstand beträgt 105 mm, Proben dürfen bis 140 mm hoch sein, die maximale Auflösung liegt bei 0,0037 mm. Der Kopf ist trinokular, der Strahlengang im Verhältnis 50:50 auf Okulare und Kamera verteilt, sodass beides gleichzeitig genutzt werden kann. Das Zoomrad rastet über einen Click-Stop in definierten Stufen ein. Der Tubus ist um 45 Grad geneigt und drehbar, der Augenabstand lässt sich von 55 bis 75 mm einstellen, der Dioptrienausgleich arbeitet beidseitig. Fokussiert wird über einen Grobtrieb am Säulenständer.Die Tablet-KameraDie Kamera hat einen Sony-CMOS-Sensor (1/2,8 Zoll) mit 5 Megapixeln und zeigt das Bild auf einem Touchscreen mit 2.048 x 1.536 Pixeln. Die vorinstallierte App S-EYE erstellt Bilder und Videos und misst Strecken, Flächen und Winkel. Eine manuelle Zählfunktion ist vorhanden, ebenso ein automatischer Weißabgleich und ein automatischer Kontrastausgleich. Die Bildrate liegt bei 15 bis 30 Bildern pro Sekunde. Gespeichert wird auf USB-Stick oder SD-Karte, eine USB-Maus lässt sich anschließen, das Livebild geht per HDMI an einen externen Bildschirm. Außerdem sind WLAN und USB 2.0 an Bord. Die Tablet-Kamera gibt es bei uns auch einzeln als ODC 241, für den Einsatz an einem anderen trinokularen Mikroskop mit C-Mount-Adapter.Beleuchtung, Ständer und StromAuflicht und Durchlicht sind LED-Quellen mit je 3 Watt und lassen sich getrennt dimmen. Die Standfläche des Säulenständers misst 290 x 240 mm, der Halter für den Kopf hat 76 mm Durchmesser. Der Kopf ist abnehmbar und lässt sich laut Kern in andere modulare Bausysteme integrieren. Das Netzteil des Mikroskops ist eingebaut (100 bis 240 V, abnehmbares Kaltgerätekabel, Schutzklasse I). Das Set misst 300 x 240 x 640 mm (B x T x H) und wiegt netto 6 kg.Set oder Mikroskop ohne KameraWer bereits eine Kamera hat oder die Bilder nur gelegentlich braucht, kommt mit dem trinokularen OZL 466 aus und ergänzt die Kamera später über einen C-Mount-Adapter. Wer ohnehin dokumentieren und messen will, spart mit dem Set die Auswahl von Adapter und Kamera.Typische EinsatzbereicheKern nennt die Tablet-Kamera optimal für Schüler und Studenten in der Ausbildung und für Demonstrationszwecke im Labor. Die OZL-46-Serie ist für Ausbildungsbetriebe, Werkstätten sowie Montage- und Reparaturarbeitsplätze ausgelegt, zum Beispiel in der Elektronikindustrie, außerdem für Schulen, Prüfstellen und Labore. Die 50:50-Verteilung des Strahlengangs nennt Kern für Dokumentation, Live-Bildübertragung sowie präzise Inspektions- und Lötarbeiten.Ausbildung und StudiumDemonstration im LaborMontage- und ReparaturarbeitsplätzeElektronikindustrieInspektion und Lötarbeiten mit DokumentationHäufig gestellte FragenWelche Kamera gehört zum Set? Die Tablet-Kamera ODC 241 mit 5 MP, 9,7 Zoll Touchscreen und der App S-EYE. Der passende C-Mount-Adapter ist enthalten.Kann ich gleichzeitig durch das Okular schauen und aufnehmen? Ja, der Strahlengang ist im Verhältnis 50:50 auf Okulare und Kamera verteilt.Wo werden Bilder und Videos gespeichert? Auf USB-Stick oder SD-Karte, das Livebild lässt sich zusätzlich per HDMI auf einem externen Monitor zeigen.Welche Messungen sind möglich? Strecken-, Flächen- und Winkelmessungen sowie eine manuelle Zählfunktion über die App.Technische DetailsOptisches SystemGreenough, stereoskopischTubusTrinokular, 45 Grad geneigt, drehbar, Strahlengang 50:50Zoombereich0,7x bis 4,5x stufenlos, Verhältnis 6,4:1, Click-StopOkulareHWF 10x, Sehfeld 20 mmGesamtvergrößerung7x bis 45x (mit 10x-Okularen)Sehfeld28,6 mm bis 4,4 mmMaximale Auflösung0,0037 mmArbeitsabstand105 mmMaximale Probenhöhe140 mmBeleuchtungLED Auflicht 3 W und LED Durchlicht 3 W, getrennt dimmbarStänderSäule, Standfläche 290 x 240 mm, Halterdurchmesser 76 mmKameraTablet-Kamera ODC 241, Sony CMOS 1/2,8 Zoll, 5 MP, C-MountDisplayHD-Touchscreen 9,7 Zoll, 2.048 x 1.536 PixelBildrate15 bis 30 Bilder pro SekundeSchnittstellenWLAN, USB 2.0, HDMI, SD-KartenslotSoftwareApp S-EYE: Bild, Video, Messung, ZählfunktionStromversorgung MikroskopEingebautes Netzteil, 100 bis 240 V, Kaltgerätekabel abnehmbar, Schutzklasse IAbmessungen (B x T x H)300 x 240 x 640 mmGewicht (netto)6 kgLagertemperatur-5 bis 40 °CLieferumfangStereo-Zoom-Mikroskop OZL 464 (trinokular) mit adaptierter Tablet-Kamera ODC 241C-Mount-AdapterStaubschutzhaubeAugenmuschelnBetriebsanleitung (mehrsprachig)Individueller Bedarf & BeschaffungsserviceOkulare, Vorsatzobjektive, einen Kalibrier-Objektträger mit Mikrometer, ein anderes Kaltgerätekabel oder weitere Kameras zum Set OZL 464T241 besorgen wir auf Anfrage über unseren Beschaffungsservice.
Kern OZL 961 Stereomikroskop-Set, Binokular, 0,7x-4,5x, Teleskoparmständer, LED-Ringlicht
Das Kern OZL 961 ist ein fertig zusammengestelltes Stereomikroskop-Set für den Arbeitsplatz. Es besteht aus einem binokularen Stereomikroskopkopf mit Zoom 0,7x bis 4,5x, einem Universalständer mit Teleskoparm und Platte, einem Halter, einer LED-Ringbeleuchtung und einer Staubschutzhaube. Der Teleskoparm ist nach Kern besonders geeignet für große Proben und für freies Arbeiten unter dem Mikroskop.Aufbau des SetsKern hat die Komponenten aus dem eigenen Sortiment vorab kombiniert, um die Konfiguration und die Wahl der passenden Einzelteile zu ersparen. Der Halter für den Kopf hat 76 mm Durchmesser. Als Standtyp führt Kern den Universalständer mit Teleskoparm und Platte. Das Set misst 700 x 255 x 600 mm (B x T x H) und wiegt netto 17 kg.Optik und SehfeldDer Zoom läuft stufenlos von 0,7x bis 4,5x, mit den serienmäßigen HWF-10x-Okularen (20 mm Sehfeld, High Eye Point) ergibt das 7x bis 45x Gesamtvergrößerung. Das Sehfeld misst bei kleinster Vergrößerung 28,6 mm und bei größter 4,4 mm. Der Arbeitsabstand beträgt 100 mm, Proben dürfen bis 140 mm hoch sein, die maximale Auflösung liegt bei 0,0037 mm. Der Tubus ist um 45 Grad geneigt und drehbar, der Augenabstand reicht von 55 bis 75 mm, der Dioptrienausgleich arbeitet beidseitig. Fokussiert wird mit einem Grobtrieb.RinglichtBeleuchtet wird im Auflicht mit einer LED-Ringleuchte von 4,5 Watt. Das Licht ist dimmbar. Ein Durchlicht gehört nicht zum Set. Wer durchleuchtete Proben betrachten will, ist mit den Säulenmodellen OZL 463 oder OZL 466 besser bedient, die Auflicht und Durchlicht mit je 3 W haben. Das Netzteil ist eingebaut, der Anschluss erfolgt über Schuko-Stecker, die Schutzklasse ist II.Wann das Set die richtige Wahl istDas Set richtet sich an Arbeitsplätze mit großen Proben, bei denen es auf freien Raum unter dem Kopf ankommt, und an alle, die ein vorkonfiguriertes Auflichtgerät ohne Einzelteilauswahl wollen. Für Durchlicht und für höhere Vergrößerung bis 50x kommen eher das OZL 456 oder die Säulenmodelle in Frage. Eine Kamera lässt sich am binokularen Kopf nicht über einen Tubusausgang anschließen.Zubehör für das SetKern führt für das OZL 961 Okulare mit 15x, 20x und 25x sowie ein 10x-Okular mit Skala (0,1 mm), Vorsatzobjektive mit 0,5x, 0,75x, 1,5x und 2x, eine Lötschutzlinse und ein Netzteil-Adapterset. Die Staubschutzhaube ist bereits Teil des Sets.Typische EinsatzbereicheKern nennt für das OZL 961 Ausbildungsbetriebe, Werkstätten sowie Montage- und Reparaturarbeitsplätze, zum Beispiel in der Elektronikindustrie. Der Teleskoparmständer ist laut Kern besonders geeignet für große Proben und für freies Arbeiten unter dem Mikroskop.AusbildungsbetriebeWerkstättenMontage- und Reparaturarbeitsplätze, zum Beispiel in der ElektronikindustrieArbeiten an großen ProbenHäufig gestellte FragenWas gehört zum Set? Ein binokularer Stereomikroskopkopf, ein Universalständer mit Teleskoparm und Platte, ein Halter, eine LED-Ringbeleuchtung und eine Staubschutzhaube.Hat das OZL 961 ein Durchlicht? Nein, die LED-Ringleuchte (4,5 W) ist eine reine Auflichtbeleuchtung.Wie stark vergrößert das Set? Der Zoom reicht von 0,7x bis 4,5x. Mit den 10x-Okularen ergibt das 7x bis 45x.Wie hoch darf eine Probe sein? Bis 140 mm, bei 100 mm Arbeitsabstand.Technische DetailsOptisches SystemGreenough, stereoskopischTubusBinokular, 45 Grad geneigt, drehbarZoombereich0,7x bis 4,5x stufenlosOkulareHWF 10x, Sehfeld 20 mm, High Eye PointGesamtvergrößerung7x bis 45x (mit 10x-Okularen)Sehfeld28,6 mm bis 4,4 mmMaximale Auflösung0,0037 mmArbeitsabstand100 mmMaximale Probenhöhe140 mmAugenabstand55 bis 75 mmDioptrienausgleichbeidseitigFokussierungGrobtriebBeleuchtungLED-Ringlicht (Auflicht), 4,5 W, dimmbarStänderUniversalständer, Teleskoparm mit Platte, Halterdurchmesser 76 mmStromversorgungEingebautes Netzteil, 100 bis 240 V, Schuko, Schutzklasse IIAbmessungen (B x T x H)700 x 255 x 600 mmGewicht (netto)17 kgLagertemperatur-5 bis 40 °CLieferumfangStereomikroskopkopf OZL 461 (binokular)Universalständer mit Teleskoparm und PlatteHalterLED-RingbeleuchtungStaubschutzhaubeIndividueller Bedarf & BeschaffungsserviceOkulare, Vorsatzobjektive, eine Lötschutzlinse, ein Netzteil-Adapterset oder eine Mikroskopkamera zum OZL 961 besorgen wir auf Anfrage über unseren Beschaffungsservice.
Kern OCM 166 Inversmikroskop, Trinokular, Halogen-Durchlicht und 100-W-HBO-Auflicht, 10x-40x
Das Kern OCM 166 ist eine der HBO-Varianten der inversen OCM-Serie, mit Fluoreszenzfiltern für UV, V, B und G. Für das Hellfeld im Durchlicht sorgt eine 30-Watt-Halogenlampe, für das Auflicht eine 100-Watt-HBO-Lampe, mit der die Epi-Fluoreszenzeinheit arbeitet. Kern beschreibt das Gerät als inverses biologisches Labormikroskop mit Fluoreszenz. Der Kopf ist trinokular, die Objektive sind Infinity-Plan-Objektive mit 10x, 20x und 40x plus ein Phasenkontrast-Objektiv PH 20x.Zwei Lichtquellen für zwei VerfahrenDie Halogenlampe beleuchtet das Präparat im Hellfeld von oben und ist regelbar. Die 100-W-HBO-Lampe von Osram sitzt in der Epi-Fluoreszenz-Auflichteinheit und regt fluoreszierende Proben von unten durch das Objektiv an. Kern beschreibt den Abbe-Kondensor mit Apertur 0,3 und Aperturblende als geeignet für Hellfeld, Phasenkontrast und Fluoreszenzanwendungen, sein Arbeitsabstand beträgt 72 mm. Für das Halogenlicht führt Kern eine Ersatzbirne 6 V/30 W (OBB-A1372) als Zubehör.Inverser Aufbau für KulturgefäßeWeil die Objektive unter dem Tisch sitzen, bleibt die Probe von oben zugänglich. Kern hebt den sehr großen Arbeitsabstand dieser Bauform für die Beobachtung und Analyse von Zellkulturen hervor und beschreibt das Design als ergonomisch, robust und extra standfest. Der mechanische Tisch hat 128 mm und 180 mm Verfahrweg und trägt einen Objekthalter für Ø 110 mm. Ein Halter für 54-mm-Kulturschalen gehört zum Lieferumfang, Halter für 35 und 65 mm führt Kern als Zubehör.Kopf, Okulare und FokusDer Siedentopf-Tubus ist trinokular und um 45 Grad geneigt. Die HWF-10x-Okulare haben 22 mm Sehfeld, Anti-Fungus-Beschichtung und High Eye Point, der Pupillenabstand reicht von 48 bis 76 mm, der Dioptrienausgleich arbeitet beidseitig. Der Revolver hat fünf Positionen, der koaxiale Grob- und Feintrieb stellt in Schritten von 0,002 mm. Mit dem 10x-Okular ergibt das Gesamtvergrößerungen von 100x bis 400x, mit dem Phasenkontrast-Objektiv 200x. Ein Zentrierungs-Okular (OBB-A1544) gehört zur Phasenkontrastausstattung, ein 10x-Okular mit Skala gibt es als Zubehör.Kamera und DokumentationDer dritte Tubusausgang nimmt eine Kamera auf. Kern führt dafür C-Mount-Adapter (OBB-A1514, 0,5x mit justierbarem Fokus OBB-A1515, 0,75x OBB-A1590) und für die Fluoreszenz die gekühlte Kamera ODC 861 sowie die Mikroskopkameras ODC 825 und ODC 832 und die Tablet-Kamera ODC 241.HBO oder LED: welches OCMDas OCM 167 und das OCM 168 haben stattdessen LED-Durchlicht und LED-Auflicht mit je 5 W und wiegen 16 und 17 kg. Das OCM 166 wiegt 22 kg und hat ein eingebautes Netzteil mit Kaltgerätekabel (Schutzklasse I). Wer keine Fluoreszenz braucht, kommt mit dem OCM 161 aus.Typische EinsatzbereicheKern nennt für die OCM-Serie die Beobachtung und Analyse von Zellkulturen. Als Fluoreszenzmikroskop mit HBO-Auflicht kommen fluoreszenzmarkierte Proben dazu.Zellkulturen in KulturschalenFluoreszenzuntersuchungen mit HBO-AuflichtHellfeld- und PhasenkontrastbeobachtungHäufig gestellte FragenWelche Lichtquellen hat das OCM 166? Eine 30-W-Halogenlampe im Durchlicht und eine 100-W-HBO-Lampe im Auflicht.Welche Objektive sind enthalten? Infinity Plan 10x, 20x und 40x sowie ein Phasenkontrast-Objektiv PH 20x.Ist eine Kamera anschließbar? Ja, der Tubus ist trinokular. C-Mount-Adapter und Kameras gehören zum Zubehör.Wie schwer ist das Gerät? Netto 22 kg, bei 782 x 304 x 530 mm.Technische DetailsBauartInvers, InfinityTubusTrinokular, Siedentopf, 45 Grad geneigtOkulareHWF 10x, Sehfeld 22 mm, Anti-Fungus, High Eye PointPupillenabstand48 bis 76 mmDioptrienausgleichbeidseitigObjektiveInfinity Plan 10x, 20x, 40x, PH 20xObjektivrevolver5 PositionenKondensorAbbe, Apertur 0,3, fix, Aperturblende, Arbeitsabstand 72 mmBeleuchtungHalogen Durchlicht 30 W (regelbar), HBO Auflicht 100 WObjekttischMechanisch, Verfahrweg 128 mm und 180 mm, Objekthalter Ø 110 mmFokussierungKoaxialer Grob- und Feintrieb, Feintrieb 0,002 mmStromversorgungEingebautes Netzteil, 100 bis 240 V, Kaltgerätekabel abnehmbar, Schutzklasse IAbmessungen (B x T x H)782 x 304 x 530 mmGewicht (netto)22 kgLagertemperatur-5 bis 40 °CLieferumfangInversmikroskop OCM 166Objekthalter Ø 110 mm und Halter für 54-mm-KulturschalenMechanischer TischzusatzPhasenkontrasteinheit (Schieber, Zentrierokular, Grünfilter)BlaufilterAugenmuschelnStaubschutzhaubeBetriebsanleitungIndividueller Bedarf & BeschaffungsserviceErsatzbirnen, Halter für Kulturschalen, Filter, Okulare, Kameras mit Adapter oder ein passendes Netzkabel zum OCM 166 besorgen wir auf Anfrage über unseren Beschaffungsservice.
Kern OZL 456 Stereo-Zoom-Mikroskop, Binokular, 0,75x-5x, LED-Ringlicht und Durchlicht
Das Kern OZL 456 geht beim Zoom ein Stück weiter als die Säulenmodelle OZL 463 und OZL 466: 0,75x bis 5x am Objektiv, mit den 10x-Okularen also 7,5x bis 50x. Dazu kommt eine LED-Ringbeleuchtung, die direkt im Objektivgehäuse sitzt, und eine zusätzliche Durchlichteinheit. Das Mikroskop ist binokular und steht auf einem mechanischen Ständer mit Platz für die Probe.Ringlicht im ObjektivgehäuseDas Auflicht ist ein LED-Ring mit 1 Watt, stufenlos dimmbar und fest im Objektivgehäuse eingebaut. Kern beschreibt die Ausleuchtung als gleichmäßig und schattenfrei. Die Durchlichteinheit hat 0,21 Watt. Das Netzteil ist ein Steckernetzteil, die Schutzklasse ist III (Schutzkleinspannung), das Kabel am Gerät ist abnehmbar.Vergrößerung, Sehfeld und ArbeitsabstandDer Zoom ist stufenlos. Das Sehfeld misst bei kleinster Vergrößerung 33 mm und bei 5x noch 5 mm im Durchmesser. Die HSWF-10x-Okulare haben ein Sehfeld von 23 mm, Anti-Fungus-Beschichtung und High Eye Point. Der Arbeitsabstand beträgt 113 mm, die maximale Auflösung gibt Kern mit 0,004025 mm an. Proben dürfen bis 45 mm hoch sein. Der Tubus ist um 45 Grad geneigt und drehbar, der Augenabstand lässt sich zwischen 55 und 75 mm einstellen, der Dioptrienausgleich arbeitet beidseitig. Der Fokus wird über einen Grobtrieb eingestellt.Mechanischer StänderKern beschreibt den mechanischen Ständer mit viel Arbeitsplatz und genauer Einstellmechanik. Das Gerät ist 320 x 275 x 420 mm groß und wiegt netto 4,6 kg. Ständereinsätze in Milchglas und Schwarz-Weiß (Ø 95 mm) gehören zur Ausstattung, ein mechanischer Objekttisch mit 75 x 55 mm Verfahrweg und ein Dunkelfeldeinsatz für Stereomikroskope sind als Zubehör gelistet. Für höhere Vergrößerungen als 50x gibt es Okulare mit 15x, 20x und 25x, für niedrigere ein 5x-Okular.OZL 456 neben OZL 463 und OZL 466Das OZL 463 und das OZL 466 haben 0,7x bis 4,5x, einen Arbeitsabstand von 105 mm und lassen Proben bis 140 mm Höhe zu. Das OZL 456 vergrößert höher und lässt mehr Abstand zur Probe, nimmt dafür aber nur 45 mm Probenhöhe. Wer hohe Teile prüft, nimmt eines der beiden anderen. Wer flache Proben wie Platinen oder Oberflächen mit bis zu 50x betrachtet, ist mit dem OZL 456 richtig. Einen Kameraausgang hat nur das OZL 466.Typische EinsatzbereicheKern bezeichnet das OZL 456 als Allroundtalent für alle Einsatzgebiete und verweist auf die eingebaute Qualitätsoptik und die integrierte LED-Beleuchtung. Aus der Technik ergibt sich der Einsatz an flachen Proben bis 45 mm Höhe im Auflicht und Durchlicht bis 50x.Betrachtung flacher Proben bis 45 mm HöheAuflicht mit Ringlicht und DurchlichtVergrößerungen von 7,5x bis 50xHäufig gestellte FragenWie stark vergrößert das OZL 456? Der Zoom reicht von 0,75x bis 5x. Mit den serienmäßigen 10x-Okularen ergibt das 7,5x bis 50x.Wie hoch dürfen Proben sein? Bis 45 mm, bei einem Arbeitsabstand von 113 mm.Ist das Ringlicht dimmbar? Ja, das LED-Ringlicht mit 1 W ist stufenlos dimmbar.Kann ich eine Kamera anschließen? Der Kopf ist binokular und hat keinen dritten Tubusausgang. Kern führt für das OZL 456 die Mikroskopkameras ODC 874 und ODC 881 als Zubehör.Technische DetailsOptisches SystemGreenough, stereoskopischTubusBinokular, 45 Grad geneigt, drehbarZoombereich0,75x bis 5x stufenlosOkulareHSWF 10x, Sehfeld 23 mm, Anti-Fungus, High Eye PointGesamtvergrößerung7,5x bis 50x (mit 10x-Okularen)Sehfeld33 mm bis 5 mmMaximale Auflösung0,004025 mmArbeitsabstand113 mmMaximale Probenhöhe45 mmAugenabstand55 bis 75 mmDioptrienausgleichbeidseitigFokussierungGrobtriebBeleuchtungLED-Ringlicht im Objektivgehäuse 1 W (stufenlos dimmbar), LED Durchlicht 0,21 WStänderMechanischStromversorgungSteckernetzteil, 100 bis 240 V, Schutzklasse IIIAbmessungen (B x T x H)320 x 275 x 420 mmGewicht (netto)4,6 kgLagertemperatur-5 bis 40 °CLieferumfangStereo-Zoom-Mikroskop OZL 456StaubschutzhaubeAugenmuschelnStändereinsätze Milchglas und Schwarz-Weiß (Ø 95 mm)Betriebsanleitung (mehrsprachig)Individueller Bedarf & BeschaffungsserviceOkulare, den mechanischen Objekttisch, den Dunkelfeldeinsatz, einen Ständereinsatz oder das Netzteil-Adapterset zum OZL 456 besorgen wir auf Anfrage. Nutzen Sie dafür unseren Beschaffungsservice.

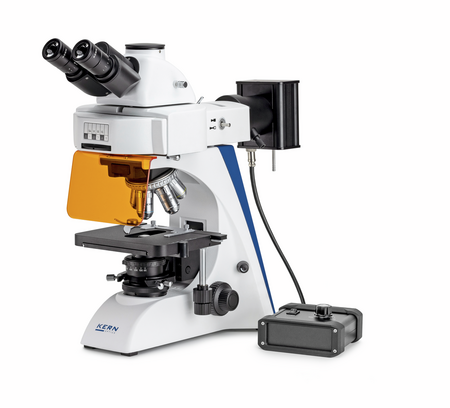

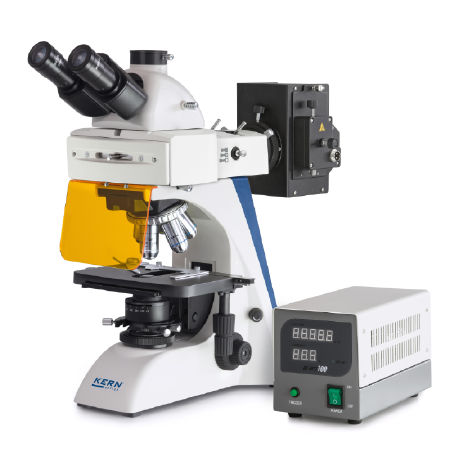

Kern OBN 141 Fluoreszenzmikroskop, Trinokular, 4x-100x, LED Durchlicht und Epi-Fluoreszenz
Beim Kern OBN 141 kommt das Anregungslicht für die Fluoreszenz aus einer 5-Watt-LED im Auflicht, das Hellfeld-Durchlicht aus einer zweiten LED mit 3 Watt. Das aufrechte Mikroskop gehört zur OBN-14-Serie und ist mit trinokularem Kopf, Infinity-Plan-Objektiven von 4x bis 100x und Köhler-Beleuchtung ausgestattet. Kern beschreibt es als Fluoreszenzmikroskop für den professionellen Anwender.Fluoreszenzeinheit und FilterDie Fluoreszenz arbeitet mit einer 5-W-LED-Epi-Beleuchtung im Auflicht. Das Filterrad lässt sich mit bis zu sechs Filtern bestücken und ist serienmäßig mit B/G-Fluoreszenzfiltern ausgestattet. Ein Zentrierobjektiv für die Fluoreszenzeinstellung liegt dem Gerät bei. Durchlicht und Auflicht sind getrennt dimmbar, sodass sich Hellfeld und Fluoreszenz getrennt einstellen lassen. Weitere Filter, zum Beispiel ein Blaufilter (OBB-A1170), führt Kern im Zubehör.Objektive, Okulare und KopfDer Revolver mit fünf Positionen trägt die Infinity-Plan-Objektive 4x, 10x, 20x, 40x und 100x. Mit den HWF-10x-Okularen (20 mm Sehfeld, Anti-Fungus, High Eye Point) ergibt das 40x bis 1.000x. Der Siedentopf-Tubus ist trinokular, um 30 Grad geneigt und drehbar. Der Pupillenabstand reicht von 50 bis 75 mm, der Dioptrienausgleich arbeitet beidseitig. Für höhere Ansprüche an die Farbkorrektur führt Kern Infinity-Plan-Semi-Apochromat-Objektive mit 10x, 20x, 40x und 100x als Zubehör. Weitere Okulare mit Skala (0,1 mm) und ein 2x-Objektiv sind gelistet.Köhler-Beleuchtung, Kondensor und TischDie Köhler-Beleuchtung hat eine einstellbare Leuchtfeldblende. Der Abbe-Kondensor mit Apertur 1,25 ist zentrier- und höhenverstellbar und hat eine regulierbare Aperturblende. Der sehr große mechanische Kreuztisch hat 78 x 55 mm Verfahrweg, der Grob- und Feintrieb sitzt beidseitig und koaxial, der Feintrieb stellt in Schritten von 0,002 mm. Das Gerät misst 510 x 470 x 515 mm (B x T x H) und wiegt netto 13 kg. Die Stromversorgung läuft über ein Steckernetzteil (100 bis 240 V, 50/60 Hz, 0,3 A, Schutzklasse III).Kamera und weitere KontrastverfahrenDer dritte Tubusausgang trägt eine Kamera über einen C-Mount-Adapter (OBB-A1514 oder 0,75x mit OBB-A1590). Kern führt für das OBN 141 mehrere Kameras, darunter die gekühlte Fluoreszenzkamera ODC 861 und die Tablet-Kamera ODC 241. Polarisation und Phasenkontrast sind über Zubehör erweiterbar, und das modulare Bausystem erlaubt nach Kern auch Dunkelfeldkondensoren und einen Butterfly-Tubus.OBN 141 oder ein anderes ModellDas OBN 135 ist das trinokulare Schwestermodell der OBN-Familie, im Standard aber ein Hellfeldgerät mit Fluoreszenz nur über Zubehör. Das OBL 127 ist binokular und im Standard ein reines Durchlichtgerät. Wer Fluoreszenz ab Werk will, nimmt das OBN 141.Typische EinsatzbereicheKern nennt das OBN 141 ein Fluoreszenzmikroskop für den professionellen Anwender, für das Fluoreszenzfilter und LED-Epi-Beleuchtung ab Werk ausgestattet sind. Aus der Ausstattung ergibt sich der Einsatz an fluoreszenzmarkierten Präparaten und im Hellfeld.Fluoreszenzmikroskopie mit B/G-FilternHellfeld-Durchlichtmikroskopie nach KöhlerDokumentation mit Kamera am TrinokulartubusHäufig gestellte FragenWelche Beleuchtung hat die Fluoreszenz? Eine 5-W-LED im Auflicht (Epi-Fluoreszenz). Das Hellfeld-Durchlicht hat eine eigene 3-W-LED.Wie viele Filter passen ins Filterrad? Bis zu sechs. Serienmäßig sind B/G-Fluoreszenzfilter eingesetzt.Wie stark vergrößert das OBN 141? Die Objektive reichen von 4x bis 100x, mit den 10x-Okularen ergibt das 40x bis 1.000x.Kann ich eine Kamera anschließen? Ja, der Kopf ist trinokular. Der C-Mount-Adapter gehört zum Zubehör.Technische DetailsOptisches SystemInfinityTubusTrinokular, Siedentopf, 30 Grad geneigt, drehbarOkulareHWF 10x, Sehfeld 20 mm, Anti-Fungus, High Eye PointPupillenabstand50 bis 75 mmDioptrienausgleichbeidseitigObjektiveInfinity Plan 4x, 10x, 20x, 40x, 100xObjektivrevolver5 PositionenKondensorAbbe, Apertur 1,25, zentrier- und höhenverstellbar, AperturblendeBeleuchtungLED Durchlicht 3 W, LED Epi-Fluoreszenz-Auflicht 5 W, getrennt dimmbar, Köhler mit LeuchtfeldblendeFilterradBis 6 Filter, serienmäßig B/GKreuztischMechanisch, Verfahrweg 78 x 55 mmFokussierungKoaxialer Grob- und Feintrieb, Feintrieb 0,002 mmStromversorgungSteckernetzteil, 100 bis 240 V, 50/60 Hz, 0,3 A, Schutzklasse IIIAbmessungen (B x T x H)510 x 470 x 515 mmGewicht (netto)13 kgLagertemperatur-5 bis 40 °CLieferumfangFluoreszenzmikroskop OBN 141Zentrierobjektiv für die FluoreszenzeinstellungStaubschutzhaubeAugenmuschelnBetriebsanleitung (mehrsprachig)Individueller Bedarf & BeschaffungsserviceZusätzliche Filter, Objektive, Okulare, eine Kamera mit C-Mount-Adapter oder Phasenkontrast und Polarisation zum OBN 141 besorgen wir auf Anfrage. Nutzen Sie dafür unseren Beschaffungsservice.

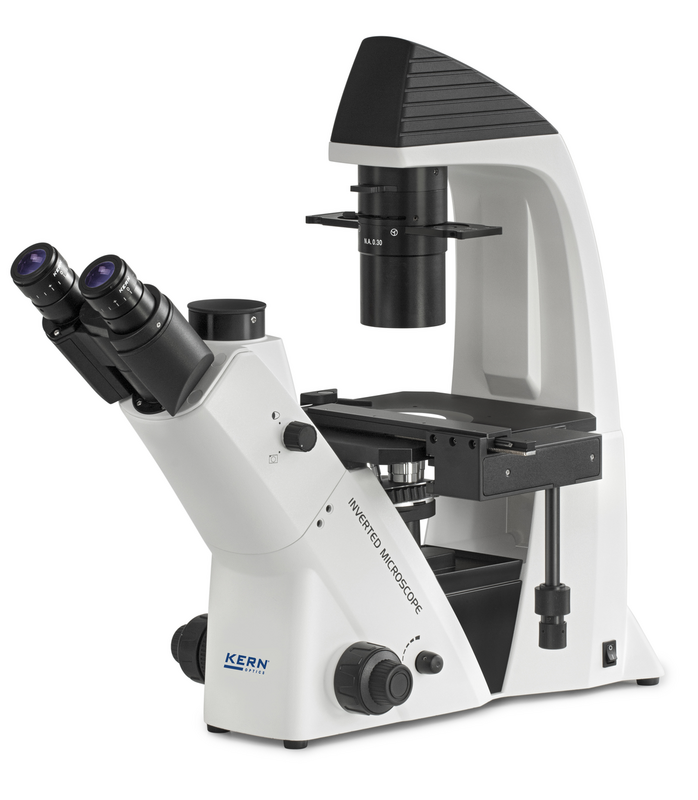

Kern OCM 161 Inversmikroskop, Trinokular, Halogen-Durchlicht, 10x-40x, Phasenkontrast-Objektiv
Beim inversen Mikroskop sitzen die Objektive unter dem Objekttisch, das Licht kommt von oben. Dadurch bleiben Kulturgefäße von oben zugänglich, und der Arbeitsabstand ist groß. Kern nennt diese Bauform des OCM 161 beispielsweise für die Beobachtung und Analyse von Zellkulturen besonders geeignet. Das OCM 161 ist in der OCM-Serie das Modell mit Halogen-Durchlicht und ohne Auflichtbeleuchtung, trinokular und mit Infinity-Plan-Objektiven.Beleuchtung im HellfeldDie Durchlichtbeleuchtung ist eine Halogenlampe mit 30 Watt, stufenlos regelbar. Kern nennt sie stark und für die Ausleuchtung des Präparats im Hellfeld ausgelegt. Das Gerät wird über ein Tischnetzteil mit trennbarem Kaltgerätestecker (Typ C14) versorgt, 100 bis 240 V, 50/60 Hz. Die Schutzklasse ist III. Eine Auflichtquelle ist nicht eingebaut, die Fluoreszenz gibt es bei Kern in dieser Serie über eigene Einheiten (siehe Ausbau).Objektive, Okulare und KopfAuf dem Revolver mit fünf Positionen sitzen Infinity-Plan-Objektive mit 10x, 20x und 40x sowie ein Phasenkontrast-Objektiv PH 20x. Die HWF-10x-Okulare haben 22 mm Sehfeld, Anti-Fungus-Beschichtung und High Eye Point. Der Siedentopf-Tubus ist trinokular und um 45 Grad geneigt. Der Pupillenabstand reicht von 48 bis 76 mm, der Dioptrienausgleich arbeitet beidseitig. Für die Phasenkontrastbeobachtung gehören Phasenkontrastschieber, Zentrierokular und Grünfilter zur Standardausstattung.Kondensor, Tisch und FokusDer Kondensor ist ein Abbe-Kondensor mit Apertur 0,3 und Aperturblende, fest montiert, mit einem Arbeitsabstand von 72 mm. Kern beschreibt ihn als geeignet für Hellfeld, Phasenkontrast und Fluoreszenzanwendungen. Der mechanische Objekttisch hat einen Verfahrweg von 128 mm und 180 mm und trägt einen Objekthalter für Ø 110 mm. Ein Halter für 54-mm-Kulturschalen gehört zum Lieferumfang, Halter für 35 und 65 mm sind Zubehör. Der koaxiale Grob- und Feintrieb stellt in Schritten von 0,002 mm. Das Gerät misst 660 x 600 x 335 mm und wiegt netto 15 kg.Ausbau über ZubehörDie Fluoreszenz gibt es beim OCM 161 als Erweiterung. Kern führt für inverse Mikroskope eine 5-W-LED-Fluoreszenzeinheit (B/G, OBB-A1631), eine 5-W-LED-Einheit für B/G/V/UV (OBB-A1632) und eine 100-W-HBO-Einheit (OBB-A1516). Für eine Kamera gibt es C-Mount-Adapter (OBB-A1514, 0,5x mit justierbarem Fokus OBB-A1515, 0,75x OBB-A1590) sowie die Mikroskopkameras ODC 825, 832, 841 und 854 und die Tablet-Kamera ODC 241.OCM 161 neben den anderen OCM-ModellenWer Fluoreszenz von Anfang an will, schaut auf das OCM 166 (Halogen und HBO-Auflicht), das OCM 167 oder das OCM 168 (beide mit LED-Durchlicht und LED-Auflicht). Für Hellfeld, Phasenkontrast und die tägliche Kontrolle von Kulturen reicht das OCM 161.Typische EinsatzbereicheKern nennt für die OCM-Serie die Beobachtung und Analyse von Zellkulturen.Beobachtung von Zellkulturen in KulturschalenHellfeldmikroskopie mit HalogenlichtPhasenkontrast mit dem PH-20x-ObjektivHäufig gestellte FragenHat das OCM 161 ein Auflicht? Nein, es hat nur ein Halogen-Durchlicht mit 30 W. Fluoreszenzeinheiten sind als Zubehör gelistet.Welche Objektive sind enthalten? Infinity Plan 10x, 20x, 40x und ein Phasenkontrast-Objektiv PH 20x.Welche Schalen passen auf den Tisch? Der Objekthalter hat Ø 110 mm. Ein Halter für 54-mm-Schalen liegt bei, Halter für 35 und 65 mm gibt es als Zubehör.Wie schwer ist das Gerät? Netto 15 kg, bei 660 x 600 x 335 mm.Technische DetailsBauartInvers, InfinityTubusTrinokular, Siedentopf, 45 Grad geneigtOkulareHWF 10x, Sehfeld 22 mm, Anti-Fungus, High Eye PointPupillenabstand48 bis 76 mmDioptrienausgleichbeidseitigObjektiveInfinity Plan 10x, 20x, 40x, PH 20xObjektivrevolver5 PositionenKondensorAbbe, Apertur 0,3, fix, Aperturblende, Arbeitsabstand 72 mmBeleuchtungHalogen Durchlicht 30 W, regelbarObjekttischMechanisch, Verfahrweg 128 mm und 180 mm, Objekthalter Ø 110 mmFokussierungKoaxialer Grob- und Feintrieb, Feintrieb 0,002 mmStromversorgungTischnetzteil trennbar (C14), 100 bis 240 V, 50/60 Hz, Schutzklasse IIIAbmessungen (B x T x H)660 x 600 x 335 mmGewicht (netto)15 kgLagertemperatur-5 bis 40 °CLieferumfangInversmikroskop OCM 161Objekthalter Ø 110 mm und Halter für 54-mm-KulturschalenMechanischer TischzusatzPhasenkontrasteinheit (Schieber, Zentrierokular, Grünfilter)BlaufilterAugenmuschelnStaubschutzhaubeBetriebsanleitungIndividueller Bedarf & BeschaffungsserviceFluoreszenzeinheiten, Halter für Kulturschalen, Phasenkontrastschieber, Kameras, Adapter oder ein passendes Netzkabel zum OCM 161 besorgen wir auf Anfrage über unseren Beschaffungsservice.
Kern OLM 170 Metallurgisches Inversmikroskop, Auflicht, LED, Trinokular
Inverse Geometrie für massive Festkörperanalytik In der industriellen Werkstoffprüfung, der Halbleiterinspektion und der Gussanalyse stellen schwere, großvolumige oder asymmetrische Proben herkömmliche aufrechte Mikroskopsysteme vor unlösbare mechanische Probleme. Das KERN OLM 170 eliminiert diese limitierenden räumlichen Beschränkungen durch seine inverse (umgekehrte) Systemarchitektur. Die planachromatischen Objektive und die Fokussiermechanik sind physikalisch unterhalb des groß dimensionierten Kreuztisches positioniert. Dies erlaubt die direkte Auflage von massiven Motorblöcken, dicken Stahlbrammen oder schweren Leiterplatten ohne jegliche Höhenlimitierung. Verfahrenstechnisch reduziert dies den Präparationsaufwand enorm: Das Werkstück muss lediglich an der zu mikroskopierenden Unterseite absolut plan geschliffen und poliert werden. Ein aufwendiges planparalleles Ausrichten des gesamten Probenkörpers zur optischen Achse entfällt physikalisch vollständig. Optoelektronik der LED-Auflichtbeleuchtung Im absoluten Gegensatz zu Systemen mit thermischen Halogenstrahlern basiert das OLM 170 auf modernster Halbleiterphysik. Das System ist mit einer leistungsstarken, koaxialen 5-Watt-LED-Auflichtbeleuchtung ausgestattet. Die Lumineszenzdiode emittiert ein hochintensives, absolut flimmerfreies und farbneutrales Photonenspektrum mit extrem geringem Wärmeanteil. Diese kalte Lichtquelle verhindert die thermische Ausdehnung der mechanischen Mikroskopbauteile (thermospatialer Drift) und schützt wärmeempfindliche Halbleiterwafer vor thermomechanischem Stress. Das koaxiale Auflicht wird über einen teildurchlässigen Strahlenteiler exakt in die optische Achse eingespiegelt, durchläuft das Objektiv als Kondensor und wird von der opaken Metalloberfläche direkt in das Tubussystem reflektiert. Physikalische Präzision der Unendlich-Optik Das metrologische Fundament des OLM 170 bildet sein unendlich korrigiertes Linsensystem (Infinity Optics). Die von der Festkörperprobe reflektierten Lichtwellen verlassen das Objektiv als parallele Strahlenbündel. Erst eine im trinokularen Mikroskopkopf verbaute Tubuslinse fokussiert diese Photonen zu einem scharfen, reellen Zwischenbild. Der physikalische Raum der parallelen Strahlung zwischen Objektiv und Tubuslinse ermöglicht die verzerrungs- und aberrationsfreie Integration von optischen Störkörpern, wie der mitgelieferten Polarisations- und Analysatoreinheit. Das System bleibt dabei lückenlos frei von induzierten chromatischen Aberrationen oder Brennweitenverschiebungen. Anisotropie-Detektion und digitale Metrologie Bei der Auflichtbetrachtung von hochglanzpolierten Metallschliffen führt gerichtetes Licht unweigerlich zu massiven Reflexionen (Glare). Das OLM 170 durchbricht dieses Phänomen mit seinem integrierten Polarisationssystem. Der Polarisator zwingt die Lichtwellen in eine lineare Schwingungsebene, während der gekreuzte Analysator diffuse Glanzreflexe physikalisch blockiert. Dies maximiert den Phasenkontrast und macht Spannungsdoppelbrechungen, Mikrorisse und heterogene Legierungsgrenzen sichtbar. Um diese Strukturen metrologisch zu dokumentieren, verfügt das Mikroskop über einen trinokularen Tubus mit einem rückseitig vormontierten C-Mount-Adapter. Dieser ermöglicht die direkte, fluchtende Adaption einer digitalen Mikroskopkamera, während ein interner Lichtteiler (20:80) die zeitgleiche Inspektion am Okular erlaubt. Technische Details Optisches System: Unendlich korrigiert (Infinity Optics) Mikroskop-Bauform: Inverses (umgedrehtes) Metallurgisches Mikroskop Beleuchtungsart: 5 W LED-Auflicht (Epi-Illumination), stufenlos dimmbar Tubus-Bauform: Trinokular, 45° Neigung Lichtverteilung: 20:80 (Okular : Kamera) Objektive: Planachromatische LWD-Optik (Long Working Distance) Standard-Vergrößerungen: 5x, 10x, 20x, 50x (Plan-Objektive) Okulare: HWF 10x / Ø 20 mm (mit Dioptrienausgleich) Optische Kontrastierung: Inklusive Polarisator- und Analysatoreinheit Fokussierung: Koaxialer Grob- und Feintrieb (Feintrieb-Minimum 0,002 mm) Kamera-Ausgang: Vormontierter C-Mount Adapter auf der Geräterückseite Stromversorgung: Externes Steckernetzteil (100-240 V) Lieferumfang 1 x KERN OLM 170 Metallurgisches Inversmikroskop 4 x Planachromatische LWD Objektive (5x, 10x, 20x, 50x) 2 x HWF 10x Weitfeld-Okulare 1 x Polarisations- und Analysatoreinheit 1 x Vormontierter C-Mount Adapter 1 x Netzteil (inkl. Länderadapter) 1 x Staubschutzhülle 1 x Ausführliche Betriebsanleitung Individueller Bedarf & Zubehör Der trinokulare Strahlengang mit dem bereits vormontierten C-Mount-Adapter macht das OLM 170 zur idealen Basis für die digitale Metrologie. Um Längen, Flächen oder Winkel in Ihren Schlifffotografien pixelgenau zu vermessen, empfehlen wir die Kombination mit einer kalibrierten digitalen Mikroskopkamera (z. B. der KERN ODC-Serie) und einem passenden Objektmikrometer. Wenden Sie sich für die optoelektronische Konfiguration Ihres Messplatzes jederzeit an unseren Beschaffungsservice.
Kern OLM 171 Metallurgisches Inversmikroskop, Auflicht, Trinokular
Inverse Geometrie für massive werkstoffkundliche Festkörper In der industriellen Fraktografie, der Gussprüfung und der metallurgischen Qualitätssicherung stoßen klassische aufrechte Mikroskope bei massiven Werkstücken sofort an mechanische Grenzen. Der fundamentale verfahrenstechnische Vorteil des KERN OLM 171 ist seine inverse (umgekehrte) Bauweise. Die Objektive und der Fokussiertrieb befinden sich physikalisch unterhalb des massiven Kreuztisches. Diese konstruktive Architektur eliminiert Höhenbeschränkungen für das Probenmaterial vollständig. Schwere Motorenbauteile, massive Stahlbrammen oder dicke Halbleiter-Wafer können direkt auf dem Tisch platziert werden. Ein weiterer entscheidender präparativer Vorteil: Bei einem Inversmikroskop muss das Werkstück nur an der zu mikroskopierenden Unterseite absolut plan geschliffen und poliert sein. Ein aufwendiges planparalleles Ausrichten der gesamten Probengeometrie, wie es bei aufrechten Systemen zwingend erforderlich ist, entfällt komplett. Physikalische Überlegenheit der Unendlich-Optik Das metrologische Herzstück des OLM 171 ist sein unendlich korrigiertes optisches System (Infinity Optics). Der von der Probenoberfläche reflektierte Photonenstrom tritt als paralleles Strahlenbündel aus dem Objektiv aus und wird erst durch eine speziell berechnete Tubuslinse zu einem reellen Bild fokussiert. Dieser parallele Strahlengang (Unendlich-Raum) ist elementar für die hochpräzise Mikroskopie: Er erlaubt die spannungs- und aberrationsfreie Integration von optischen Zusatzmodulen, wie der im System enthaltenen Polarisations- und Analysatoreinheit, ohne dass sich die optische Brennweite verschiebt oder chromatische Abbildungsfehler induziert werden. Hochleistungs-Auflicht und Anisotropie-Analyse Opake (lichtundurchlässige) metallische Strukturen erfordern eine massive koaxiale Photonendichte, um mikroskopische Kornstrukturen oder Risskanten (Lunker) aufzulösen. Das System ist mit einer extrem leistungsstarken 50-Watt-Halogen-Auflichtbeleuchtung (Epi-Illumination) ausgestattet. Um die bei spiegelnden Metallschliffen unweigerlich auftretende Überstrahlung (Glare) physikalisch zu blockieren, wird der Polarisator in den Strahlengang geschwenkt, welcher die transversalen Lichtwellen in eine definierte Schwingungsebene zwingt. Die Reflexion an der Kristallstruktur der Metallprobe verändert diesen Polarisationszustand. Der Analysator filtert diffuse Glanzreflexe heraus und macht optische Spannungsdoppelbrechungen sowie heterogene Legierungsphasen mit maximalem Phasenkontrast sichtbar. Planachromatische LWD-Optik und metrologische Dokumentation Um die für die Metallurgie typischen planen Schliffoberflächen geometrisch fehlerfrei abzubilden, ist das Mikroskop mit planachromatischen LWD-Objektiven (Long Working Distance) ausgestattet. Diese hochkomplexen Linsensysteme ebnen das Bildfeld, sodass sowohl das Zentrum als auch die Randbereiche des massiven Werkstücks gleichzeitig absolut scharf fokussiert sind. Der trinokulare Tubus ermöglicht neben der binokularen visuellen Inspektion die zeitgleiche, verlustfreie Auskopplung des optischen Signals an eine digitale C-Mount-Mikroskopkamera. Dies ist für die lückenlose Messung von Korngrößen und die softwarebasierte Dokumentation im QM-Bereich zwingend erforderlich. Technische Details Optisches System: Unendlich korrigiert (Infinity Optics) Mikroskop-Bauform: Inverses (umgedrehtes) Metallurgisches Mikroskop Beleuchtungsart: 50 W Halogen-Auflicht (Epi-Illumination), dimmbar Tubus-Bauform: Trinokular, 30° Neigung Objektive: Planachromatische LWD-Optik (Long Working Distance) Standard-Vergrößerungen: 5x, 10x, 20x, 50x (Plan-Objektive) Okulare: HWF 10x / Ø 22 mm (Weitfeld) Optische Kontrastierung: Inklusive Polarisator- und Analysatoreinheit Mechanischer Tisch: Feststehend, mit präziser xy-Verfahrmechanik für schwere Proben Kamera-Ausgang: C-Mount Adapter zur digitalen Bildauskopplung (Trinokulartubus) Stromversorgung: Integriertes Netzteil (230 V) Lieferumfang 1 x KERN OLM 171 Metallurgisches Inversmikroskop 4 x Planachromatische LWD Objektive (5x, 10x, 20x, 50x) 2 x HWF 10x Weitfeld-Okulare 1 x Polarisations- und Analysatoreinheit 1 x 50 Watt Halogen-Ersatzleuchtmittel 1 x C-Mount Kamera-Adapter 1 x Staubschutzhülle und Netzkabel 1 x Ausführliche Betriebsanleitung Individueller Bedarf & Zubehör Der trinokulare Strahlengang des OLM 171 ist für die direkte Adaption einer digitalen Messkamera (z. B. aus der KERN ODC-Serie) vorbereitet. Um softwarebasierte Längen-, Flächen- oder Winkelmessungen (Metrologie) an Ihren Metallstrukturen exakt durchzuführen, ist die Kamera in Verbindung mit einem Objektmikrometer zur Systemkalibrierung unerlässlich. Für spezielle tribologische Untersuchungen oder extrem hochvergrößernde Analysen beraten wir Sie gerne zu zusätzlichen LWD-Objektiven (z.B. 100x). Wenden Sie sich für die Konfiguration Ihres digitalen optoelektronischen Messplatzes jederzeit an unseren Beschaffungsservice.
