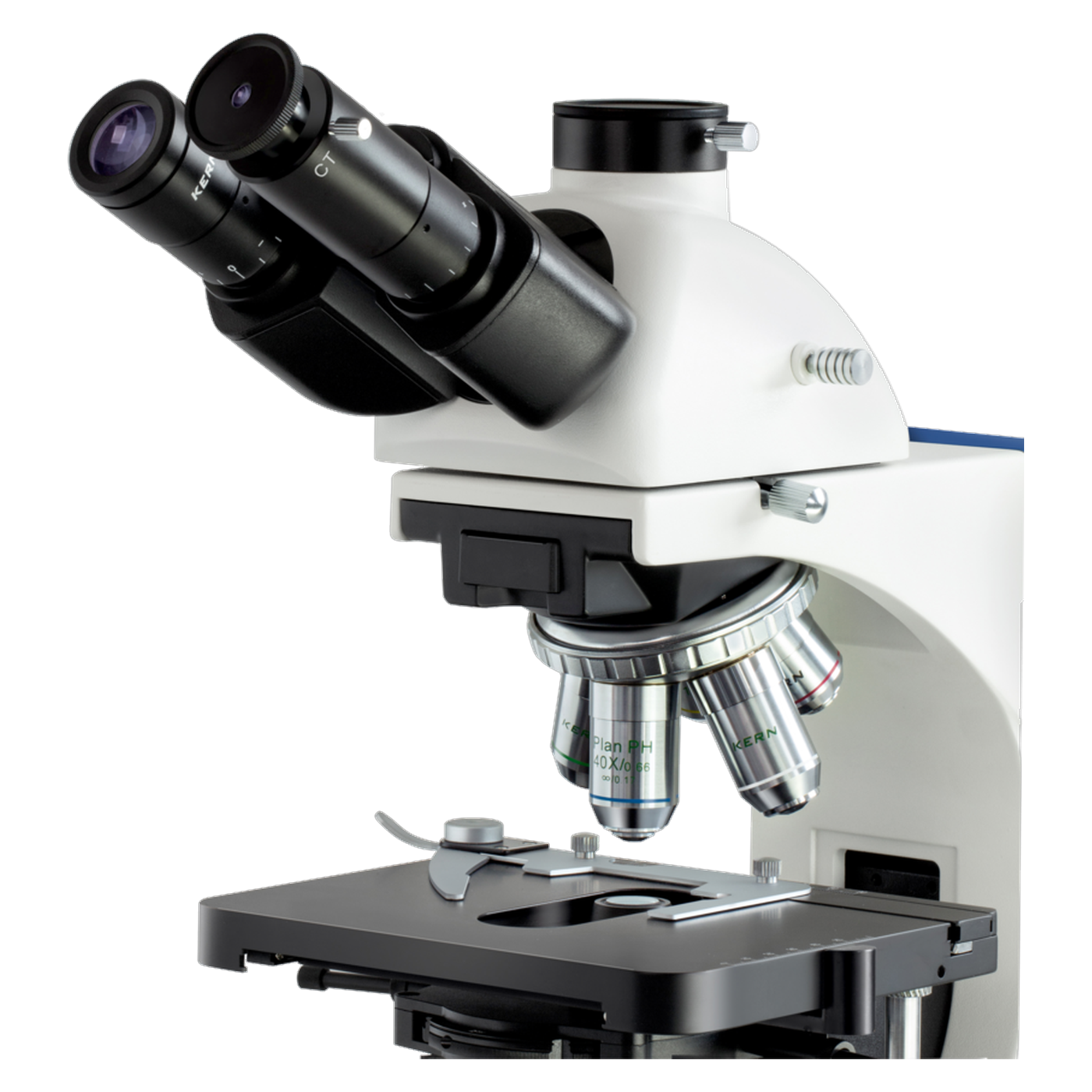

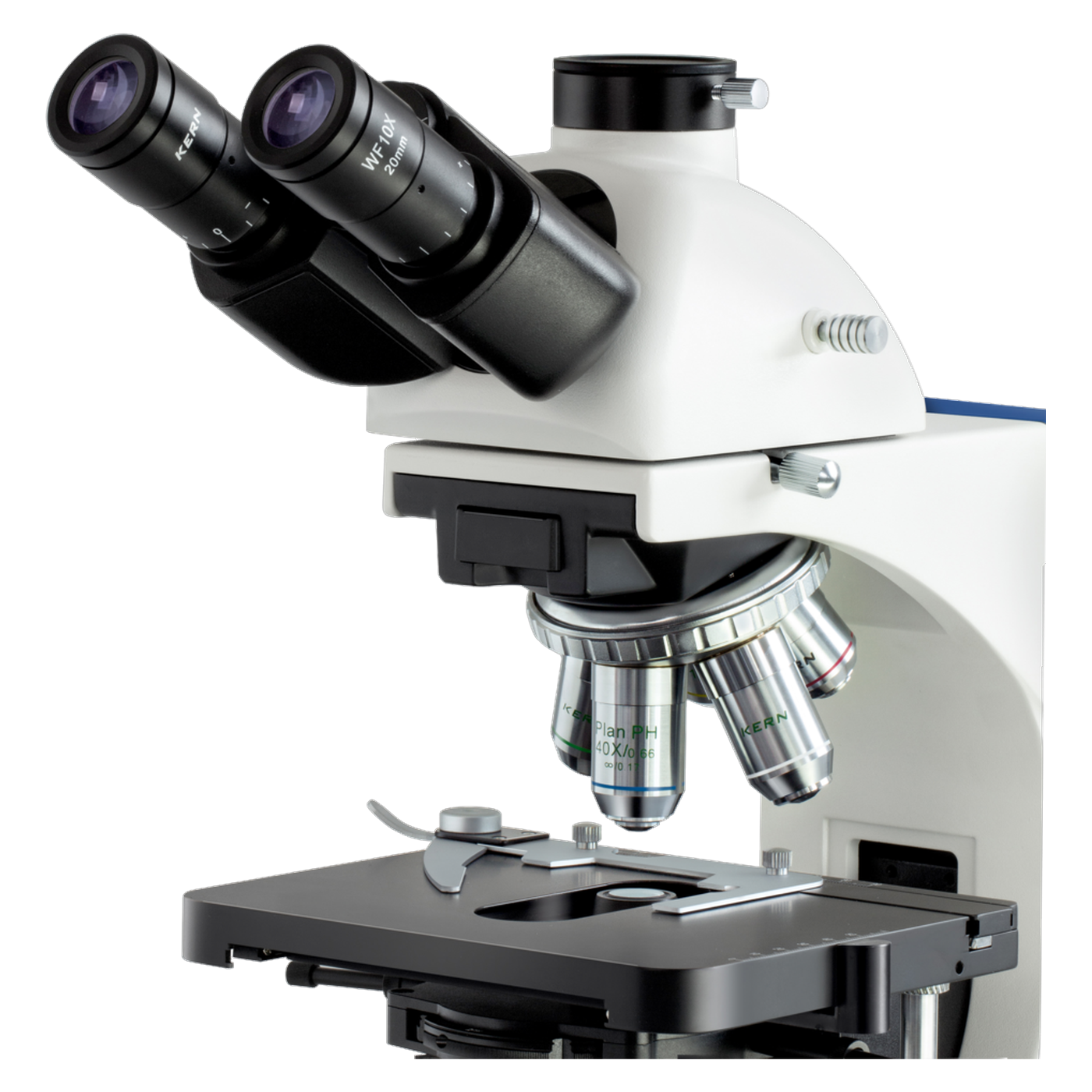

Kern OBN 158 Phasenkontrastmikroskop, Trinokular, Infinity Plan, 40x bis 1.000x, 20-W-Halogen

Das Kern OBN 158 ist ein trinokulares Phasenkontrastmikroskop mit Infinity-Plan-Optik und 20-W-Halogenbeleuchtung. Kern liefert es als vorkonfiguriertes Gerät aus: Ein Kondensorrad mit fünf Positionen, ein Phasenkontrast-Kondensor und vier Phasenkontrast-Objektive sind bereits eingebaut. Die Halogenlampe stammt von Philips und ist dimmbar. Als Proben nennt Kern transluzente, dünne, kontrastarme und anspruchsvolle Präparate wie lebende Säugerzellen, Bakterien und Gewebe.

Phasenkontrast-Ausstattung

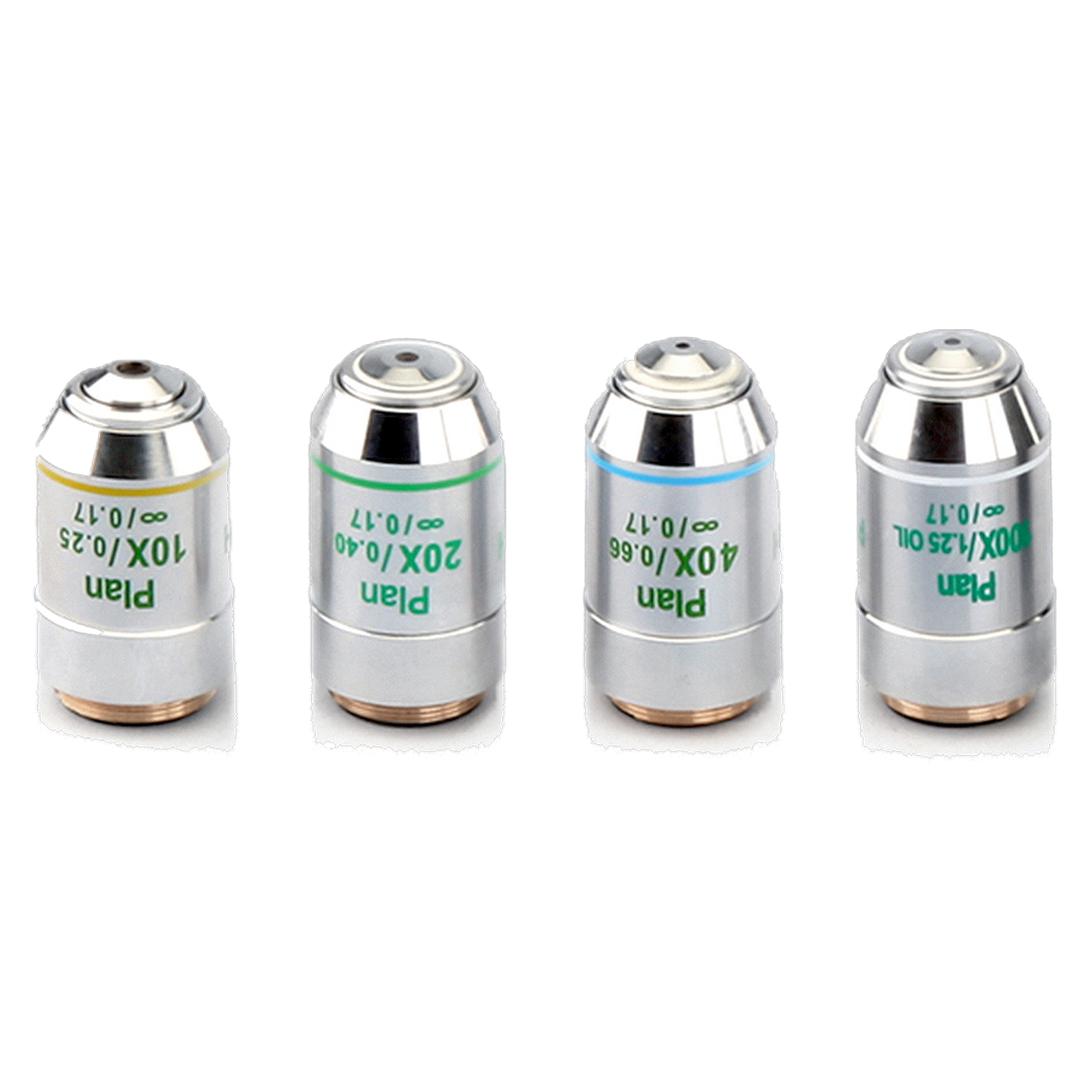

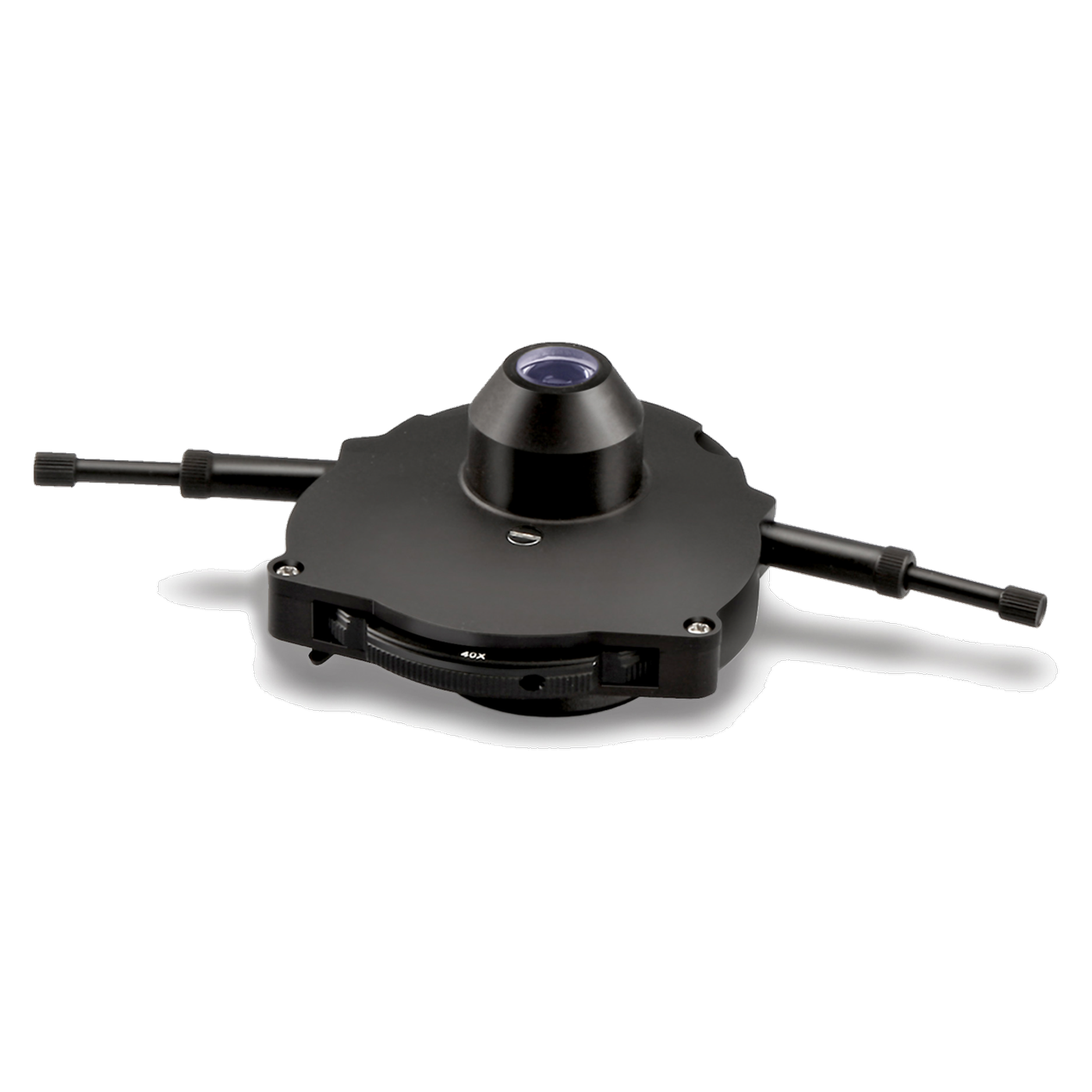

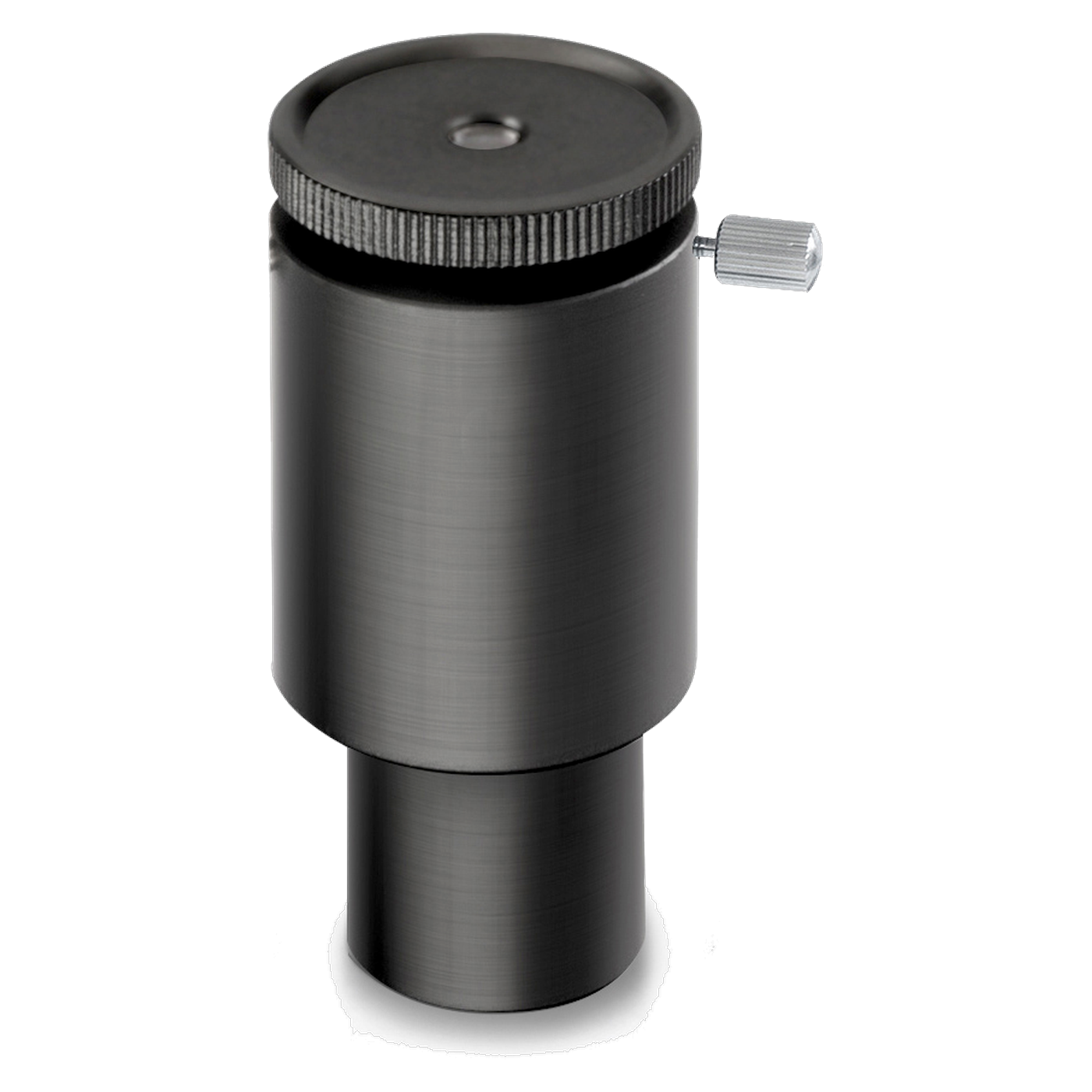

Der PH-Universal-Drehkondensor hat ein Kondensorrad mit fünf Positionen. Er ist zentrierbar, hat die Apertur 1,25 und eine Aperturblende. Fünf Objektive sitzen auf dem Revolver: 4x (Infinity Plan, Apertur 0,11), PH 10x (0,25), PH 20x (0,45, gefedert), PH 40x (0,65, gefedert) und PH 100x (1,25, Öl). Alle tragen eine Antipilzbeschichtung. Mit den Okularen HWF 10x ergibt sich eine Gesamtvergrößerung von 40x bis 1.000x. Das Sehfeld misst laut Datenblatt 0,2 bis 5 mm. Neben Phasenkontrast ist Hellfeld als Kontrastverfahren aufgeführt. Dunkelfeld, Polarisation und Fluoreszenz sind Optionen. Ein Zentrierokular für die Phasenkontrasteinstellung gehört zum Lieferumfang.

Köhler-Beleuchtung mit Halogenlicht

Die Beleuchtung arbeitet nach dem Köhler-Prinzip mit einstellbarer Leuchtfeldblende. Das Halogenlicht hat 20 W und lässt sich dimmen, Filter sind möglich. Das Tischnetzteil ist trennbar und hat einen Kaltgerätestecker C14. Es arbeitet mit 100 bis 240 V bei 50 / 60 Hz und 1,5 A, am Mikroskop liegen 12 V mit 4 A an. Der Hohlstecker ist innen Plus, mit 5,5 mm Außen- und 2,5 mm Innendurchmesser und 9,5 mm Länge. Der Euro-Stecker gehört zur Lieferung, ein Adapter für UK ist optional.

Tubus, Tisch und Fokus

Der Siedentopf-Tubus ist trinokular, um 30° geneigt und um 360° drehbar. Die Strahlengang-Verteilung beträgt laut Datenblatt 0:100 und 80:20. Der Augenabstand reicht von 50 bis 75 mm, der Dioptrienausgleich arbeitet beidseitig von -5 bis +5. Der sehr große mechanische Kreuztisch wird mit einem ergonomischen, beidseitigen und koaxialen Grob- und Feintrieb bedient. Der Feintrieb stellt in Schritten von 0,002 mm, eine Drehmomentregulierung ist vorhanden. Für den Anschluss einer Kamera ist ein C-Mount-Adapter erforderlich. Das Mikroskop misst 390 x 200 x 400 mm und wiegt netto etwa 10 kg.

Typische Einsatzbereiche

• Hämatologie, Urologie, Gynäkologie und Dermatologie: ungefärbte Zellen
• Mikrobiologie, Parasitologie und Immunologie
• Pathologie, Onkologie und Entomologie
• Wasseranalyse, Kläranlagen und Brauereien
• Veterinärpraxen sowie stationäre und laborärztliche Einrichtungen, Gesundheitsämter, Universitäten

Technische Details

Lieferumfang

• Mikroskop OBN 158 mit trinokularem Siedentopf-Tubus
• Okulare HWF 10x
• Objektive 4x, PH 10x, PH 20x, PH 40x, PH 100x
• Phasenkontrast-Kondensor mit Kondensorrad
• Zentrierokular für die Phasenkontrasteinstellung
• Tischnetzteil mit Euro-Stecker
• Staubschutzhaube
• Augenmuscheln
• Mehrsprachige Betriebsanleitung

Gewährleistung

Kern & Sohn gibt laut eigener Angabe 3 Jahre Gewährleistung auf dieses Mikroskop. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.

Downloads

• Bedienungsanleitung Kern OBN-15 (PDF)

Regulatorische Informationen

Als Elektrogerät fällt das Mikroskop unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Für die OBN-Serie nennt Kern als Zubehör einen Swing-Out-Kondensor, weitere Okulare, Objektive, Farbfilter, Phasenkontrasteinheiten, einen Dunkelfeldkondensor, eine einfache Polarisationseinheit, einen Butterfly-Tubus und komplette Fluoreszenzeinheiten. Sie sind ebenfalls erhältlich. Anfragen laufen über unseren Beschaffungsservice.
