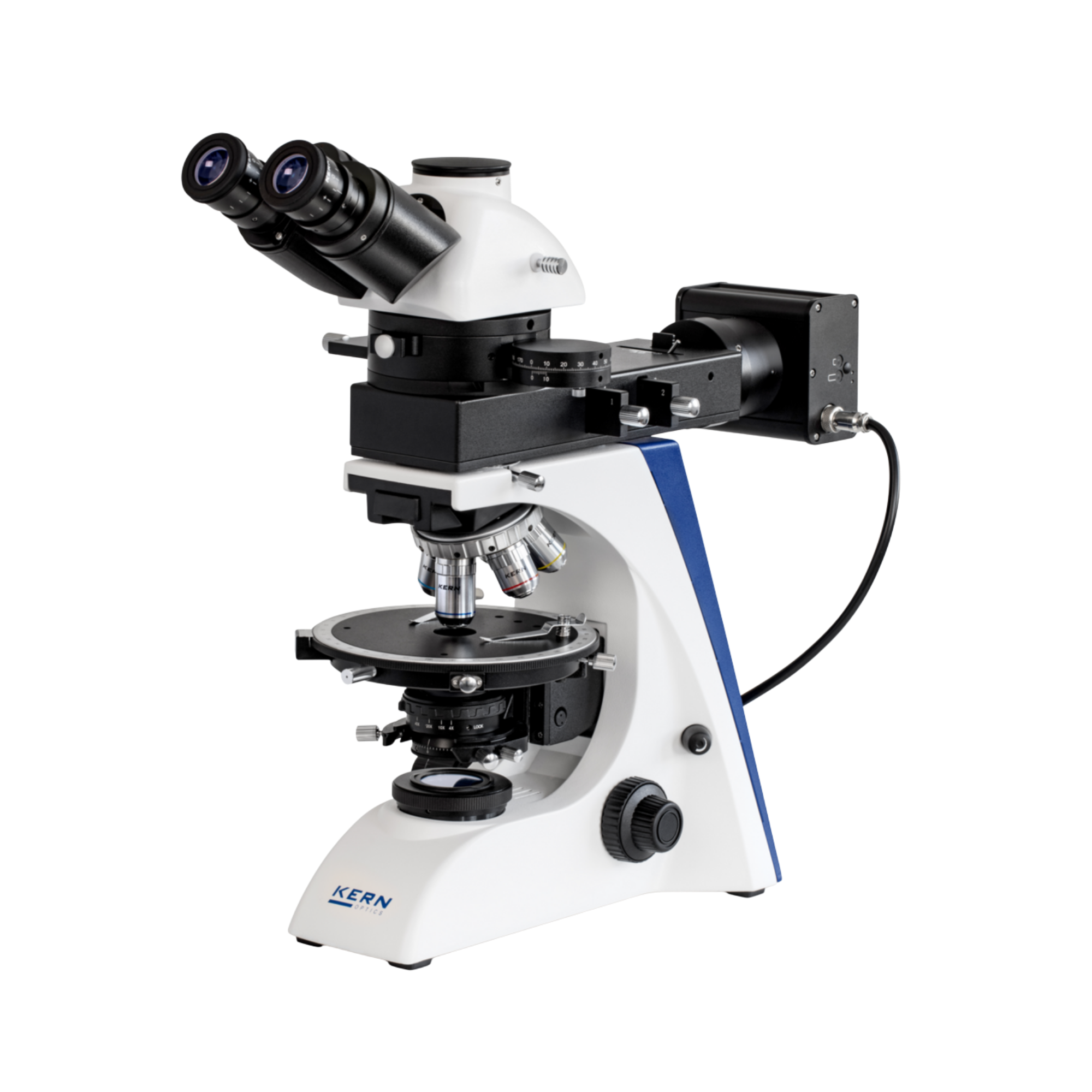

Kern OPO 185 Polarisationsmikroskop, Durchlicht & Auflicht, Infinity

Das Kern OPO 185 ist ein trinokulares Polarisationsmikroskop mit Infinity-Optik. Es hat Durchlicht und Auflicht, je mit einer 5-W-LED, und einen Abbe-Swing-Out-Kondensor mit Köhler-Beleuchtung. Nach Kern dient es der Analyse von Mineralien, Kristallen und isotropen Materialien über die Polarisation des Lichts.

Polarisation im Durchlicht und im Auflicht

Das Mikroskop arbeitet mit linear polarisiertem Licht. Polarisator und Analysator haben jeweils eine Skala, die Objektive lassen sich zentrieren. Durchlicht und Auflicht sind getrennt dimmbar, sodass transparente Dünnschliffe und opake Proben auf demselben Gerät untersucht werden können. Als Kontrastverfahren nennt Kern Hellfeld und Polarisation. Kern bezeichnet die Zielproben als anspruchsvollere Präparate mit polarisierenden Eigenschaften.

Beleuchtung und Kondensor

Der Kondensor ist ein zentrier- und höhenverstellbarer Abbe-Kondensor in Swing-Out-Ausführung mit Aperturblende. Zusammen mit der Leuchtfeldblende ergibt das die vollständige Köhler-Beleuchtung. Beide Lichtquellen sind 5-W-LEDs. Der Objekttisch ist rund und mechanisch, um 360° drehbar, mit einer 1°-Teilung, einer 6'-Feinteilung und Sperrfunktion.

Objektive, Okulare und Tubus

Auf dem Fünffach-Revolver sitzen fünf Infinity-Plan-Objektive. Alle sind spannungsfrei, das 50x ist zusätzlich semi-apochromatisch und hat einen großen Arbeitsabstand (LWD). Die Daten im Überblick:

Die Okulare sind HWF 10x mit High Eye Point und Anti-Fungus-Beschichtung, der Dioptrienausgleich arbeitet beidseitig mit ± 5, der Augenabstand liegt bei 50 bis 75 mm. Der Siedentopf-Tubus ist um 30° geneigt und um 360° drehbar. Als Strahlengang-Verteilung nennt Kern 20:80 und 100:0. Der Feintrieb stellt in Schritten von mindestens 0,002 mm, das Drehmoment des Triebs ist regulierbar.

Für den Anschluss einer Kamera ist ein C-Mount-Adapter erforderlich, der nicht zum Lieferumfang gehört. Adapter für 1x und 0,5x sind ebenfalls erhältlich.

Typische Einsatzbereiche

• Mineralogie: Mineralphasen in Dünnschliffen bestimmen
• Texturuntersuchung: Gefüge und Orientierungen von Kristallen und Gesteinen beurteilen
• Untersuchung von Kristallen im polarisierten Licht
• Werkstoffprüfung: doppelbrechende Werkstoffe und opake Proben im Auflicht

Erweiterungen für die Polarisationsanalyse

Die Bertrandlinse und die Lambda-Platte mit 1/4 Lambda (Slip, Kombination) gehören nicht zur Standardausstattung. Sie sind als Zubehör erhältlich. Mit der Bertrandlinse lassen sich Interferenzbilder beobachten, mit den Kompensatoren Gangunterschiede bestimmen. Wer konoskopisch arbeiten will, bestellt sie gleich mit. Ebenfalls erhältlich sind ein mechanischer Tischaufsatz, weitere Objektive von 4x bis 100x (teils semi-apochromatisch) und ein Okular mit Skala 0,1 mm.

Regulatorische Informationen

Als Elektrogerät fällt das Mikroskop unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.

Häufige Fragen

Sind Bertrandlinse und Lambda-Platte dabei? Nein, beide sind Zubehör und gehören nicht zur Standardausstattung.

Kann ich eine Kamera anschließen? Ja, über den dritten Strahlengang des Trinokulartubus. Der dafür nötige C-Mount-Adapter ist nicht im Lieferumfang.

Wie sind Durchlicht und Auflicht geregelt? Beide sind 5-W-LEDs und lassen sich getrennt dimmen.

Wie viele Objektive gehören dazu? Fünf Infinity-Plan-Objektive mit 4x, 10x, 20x, 40x und 50x. Der Revolver hat fünf Plätze.

Wie lange gilt die Gewährleistung? Kern & Sohn gibt laut eigener Angabe 3 Jahre Gewährleistung auf dieses Gerät. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.

Technische Details

Lieferumfang

• Kern OPO 185 Mikroskop mit Okularen und fünf Objektiven
• Polarisator und Analysator
• Steckernetzteil mit EU-Adapter
• Staubschutzhaube
• Augenmuscheln
• Mehrsprachige Betriebsanleitung

Ein C-Mount-Adapter für den Kameraanschluss, die Bertrandlinse und die Lambda-Platte sind nicht im Lieferumfang enthalten.

Individueller Bedarf und Beschaffungsservice

Bertrandlinse, Lambda-Platte, mechanischer Tischaufsatz, zusätzliche Objektive, Okular mit Skala, C-Mount-Adapter, Filter und Mikroskopkameras der ODC-Reihe sind ebenfalls erhältlich. Anfragen laufen über unseren Beschaffungsservice.
