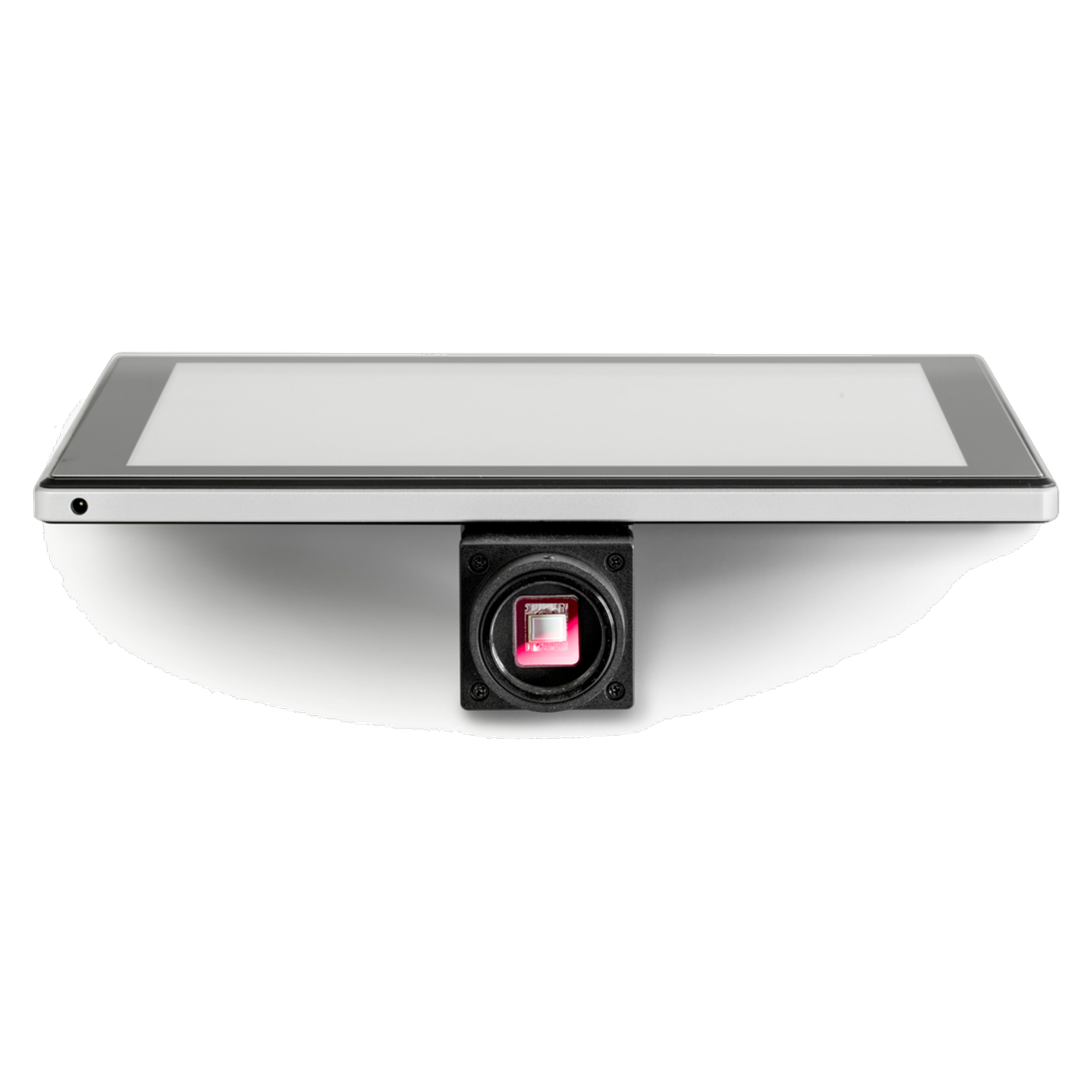

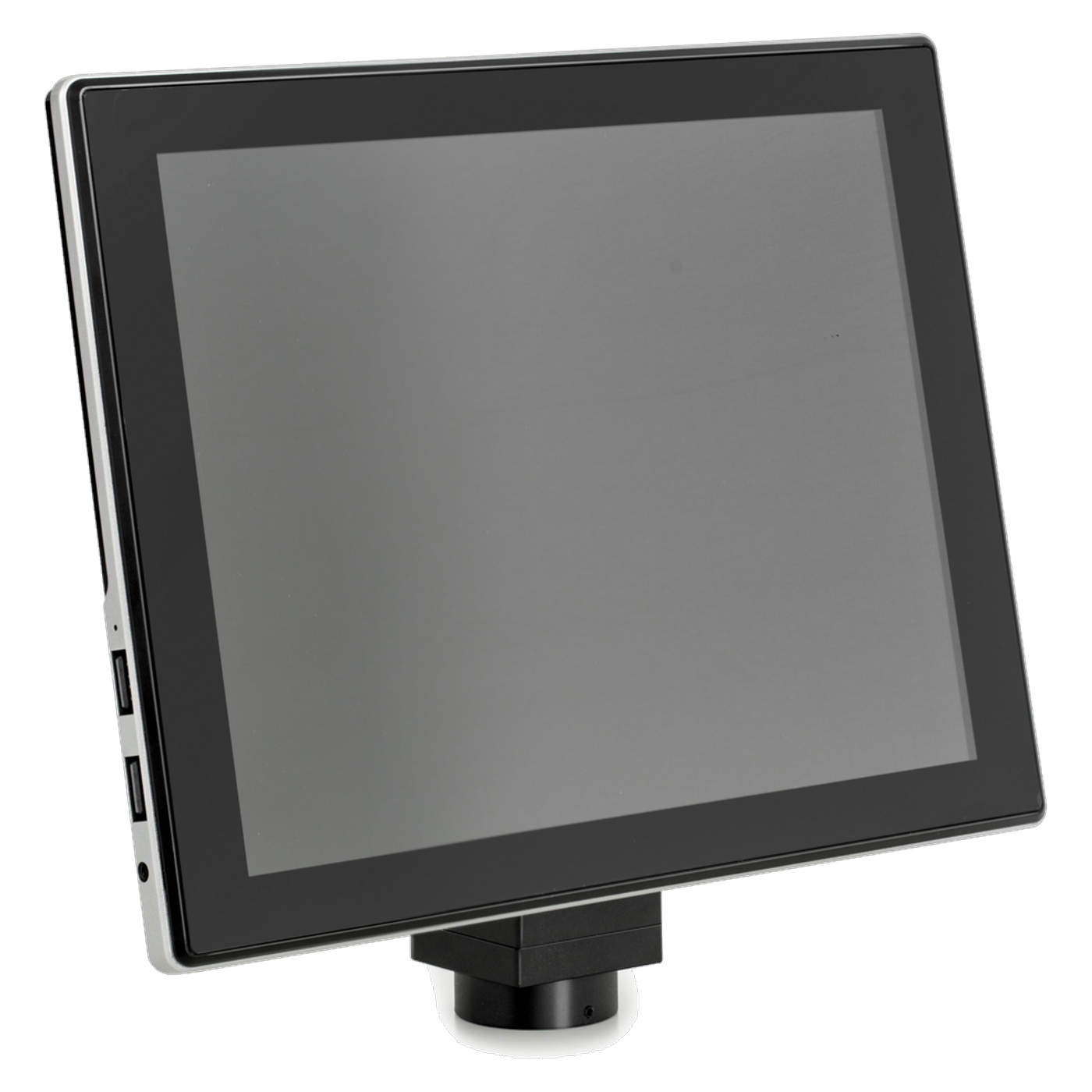

Kern ODC 241 Mikroskop-Tablet-Kamera, 5 MP, 9,7 Zoll Touchscreen, C-Mount

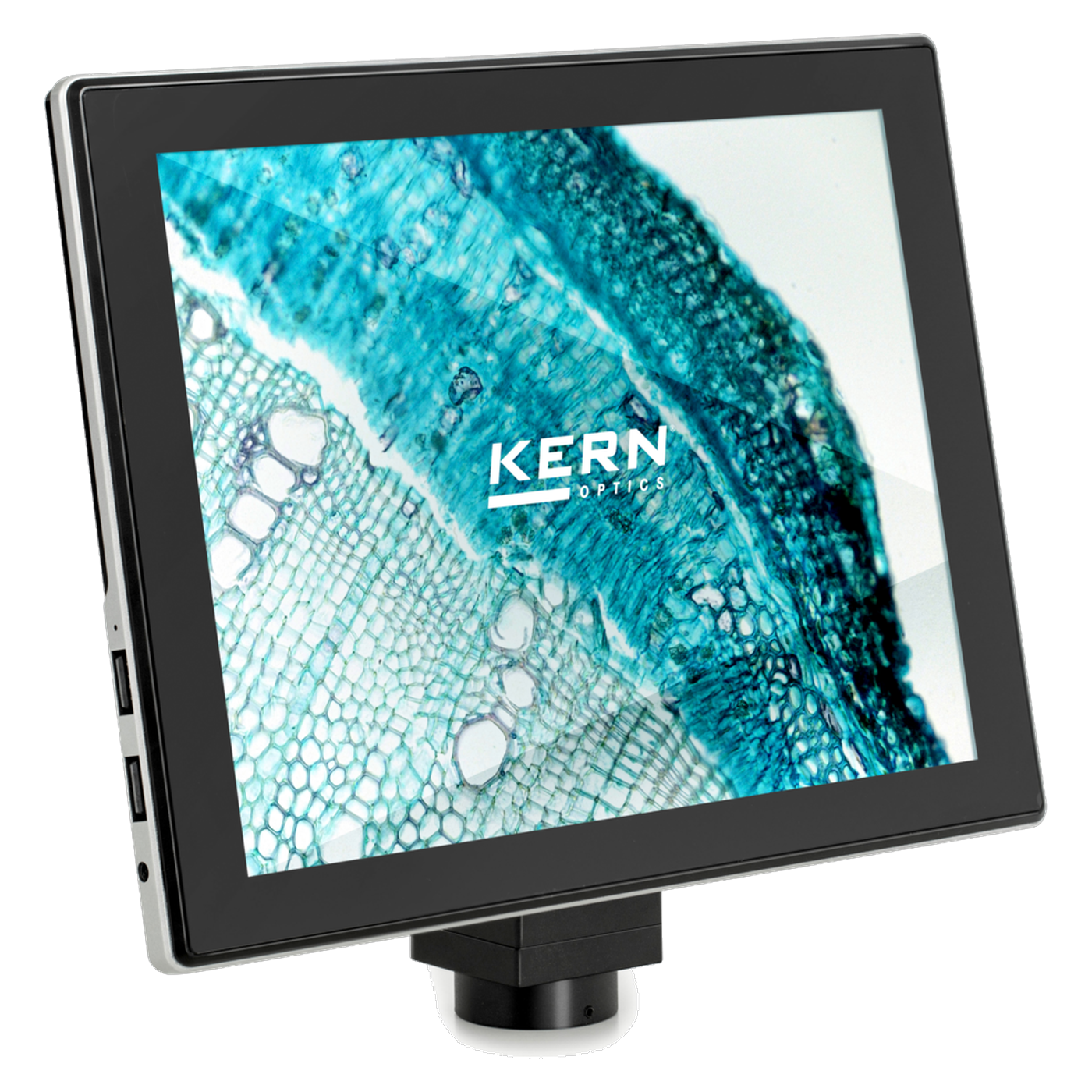

Die Kern ODC 241 verbindet eine 5-Megapixel-Mikroskopkamera mit einem Android-Tablet in einem Gerät. Kern beschreibt sie als 2-in-1-Lösung der digitalen Mikroskopie und als universelles System für alle trinokularen Mikroskope mit C-Mount-Adapter. Das Livebild erscheint auf dem 9,7 Zoll großen Touchscreen, Aufnahme, Messung und Dokumentation laufen über die vorinstallierte App S-EYE, ein Computer ist dafür nicht nötig.

Kamera und Display

Der Sensor ist ein Sony CMOS mit 1/2,8 Zoll und 5 Megapixeln, die Kamera arbeitet in Farbe. Das HD-Display ist ein Touchscreen mit 9,7 Zoll Diagonale und einer Auflösung von 2.048 x 1.536 Pixeln. Die Bildrate liegt bei 15 bis 30 Bildern pro Sekunde. Befestigt wird die Kamera über einen C-Mount-Anschluss am Fototubus des Mikroskops. Das Gerät misst 238 x 182 x 51 mm und wiegt netto 0,8 kg.

Software S-EYE

Die App erstellt Bilder und Videos und deckt Bildanalyse, Messung und Dokumentation ab. Gemessen werden Strecken, Flächen und Winkel, außerdem gibt es eine manuelle Zählfunktion. Das Livebild lässt sich per Micro-HDMI auf einen externen Bildschirm übertragen. Gespeichert wird auf USB-Stick oder SD-Karte, an den USB-Anschluss lässt sich zusätzlich eine USB-Maus hängen. Die Schnittstellen im Überblick: WLAN mit drahtloser Datenübertragung, Micro-HDMI, MicroSD und USB 2.0.

Anschluss am Mikroskop

Zwischen Fototubus und Kamera sitzt ein C-Mount-Adapter. Er ist nicht Teil des Lieferumfangs und richtet sich nach dem Mikroskop. Kern setzt trinokulare Mikroskope voraus, binokulare Köpfe ohne dritten Tubusausgang scheiden damit aus. Kern führt dafür je nach Modell eigene Adapter.

Die Kamera steht bei Kern als Zubehör für die genannten Mikroskope in der Liste. Das fertig verbundene Set aus Stereo-Zoom-Mikroskop und dieser Kamera ist als OZL 464T241 erhältlich.

Netzteil und Daten

Die Kamera wird über ein Steckernetzteil mit 100 bis 240 V und 50 oder 60 Hz versorgt (Schutzklasse III, Kabel abnehmbar). Die Lagertemperatur liegt zwischen -5 und 40 °C. Mitgeliefert wird ein Kalibrier-Slide, ein weiterer Kalibrier-Objektträger mit Mikrometer ist als Zubehör gelistet (ODC-A2404).

Typische Einsatzbereiche

Kern nennt die ODC 241 optimal für Schüler und Studenten in der Ausbildung sowie für Demonstrationszwecke im Labor. Sie wurde für die einfache und direkte Beobachtung der Probe auf dem Bildschirm entwickelt.

• Ausbildung von Schülern und Studenten
• Demonstration im Labor
• Beobachtung der Probe am Bildschirm statt am Okular
• Bild- und Videodokumentation mit Messung

Häufig gestellte Fragen

Brauche ich einen Computer? Nein, Anzeige, Aufnahme und Messung laufen auf dem integrierten Tablet mit der vorinstallierten App S-EYE.

An welche Mikroskope passt die Kamera? An trinokulare Mikroskope mit C-Mount-Adapter. Der Adapter ist nicht im Lieferumfang und hängt vom Mikroskopmodell ab.

Was messe ich damit? Strecken, Flächen und Winkel. Dazu kommt eine manuelle Zählfunktion.

Wohin speichere ich die Aufnahmen? Auf einen USB-Stick oder eine SD-Karte. Das Livebild lässt sich zusätzlich per HDMI auf einem externen Monitor zeigen.

Technische Details

Lieferumfang

• Tablet-Kamera ODC 241 mit vorinstallierter App-Software
• Netzteil
• Kalibrier-Slide
• Betriebsanleitung

Individueller Bedarf & Beschaffungsservice

Den passenden C-Mount-Adapter für Ihr Mikroskop, einen zusätzlichen Kalibrier-Objektträger oder das passende Mikroskop zur ODC 241 stellen wir auf Anfrage zusammen. Nutzen Sie dafür unseren Beschaffungsservice.
