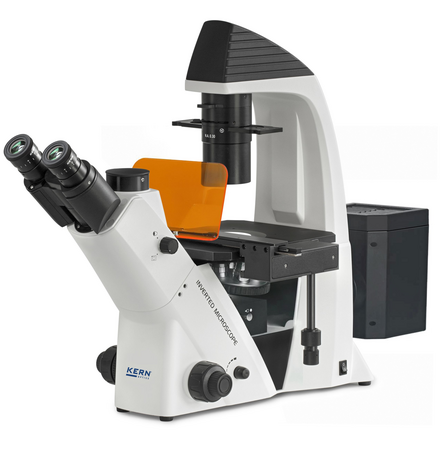

Kern Inverses Fluoreszenzmikroskop OCM 165, Trinokular, Infinity-Optik, Objektive 10x bis 40x, PH 20x

Das Kern OCM 165 ist ein inverses Fluoreszenzmikroskop für die Beobachtung von Zellkulturen und Gewebekulturen. Der Trinokulartubus im Siedentopf-Design ist um 45 Grad geneigt und um 360 Grad drehbar, das optische System arbeitet nach dem Infinity-Prinzip mit Objektiven der Güte Infinity Plan.

Optik und Vergrößerung

Der Fünf-Fach-Revolver ist serienmäßig mit den Objektiven 10x, 20x, 40x und einem Phasenkontrastobjektiv PH 20x bestückt. Mit dem 10x-Okular und 22 Millimeter Sehfeld ergibt sich eine Gesamtvergrößerung von 100x bis 400x mit den Serienobjektiven, ein 4x- und ein 2x-Objektiv sind als Zubehör erhältlich. Der Pupillenabstand lässt sich zwischen 48 und 76 Millimeter einstellen, der Dioptrienausgleich arbeitet beidseitig von -5 bis +5. Fokussiert wird über einen koaxialen Grob- und Feintrieb, der Feintrieb löst minimal 0,002 Millimeter auf.

Durchlicht und Fluoreszenz

Für die Durchlichtbeobachtung hat das OCM 165 eine stufenlos regelbare 30-Watt-Halogenbeleuchtung. Serienmäßig ist zusätzlich eine Osram-100-Watt-HBO-Epi-Fluoreszenzeinheit mit Quecksilberdampflampe verbaut, mit Filterschieber für die Anregung Blau und Grün. Der fest montierte Abbe-Kondensor hat eine numerische Apertur von 0,3, eine Aperturblende und einen Arbeitsabstand von 72 Millimetern.

Phasenkontrast und Objekttisch

Im Standardlieferumfang ist bereits ein PH-20x-Objektiv für den Phasenkontrast enthalten, dazu ein Phasenkontrastschieber. Der mechanische Tisch hat einen Objekthalter mit 110 Millimeter Durchmesser. Laut Kern eignet sich das Mikroskop für Proben in Kulturflaschen, Petrischalen und Mikrotiterplatten, für Kulturschalen mit 35, 54 und 65 Millimeter gibt es passende Halter als Zubehör.

Kameraanschluss und Stromversorgung

Der Trinokulartubus hat einen Kameraausgang. Für eine C-Mount-Kamera ist ein C-Mount-Adapter nötig (1x OBB-A1514 oder 0,5x OBB-A1515), separat erhältlich. Laut Betriebsanleitung wird beim Umschalten auf den Kameraausgang der Strahlengang umgelenkt, eine gleichzeitige Beobachtung über Okular und Kamera ist nicht möglich. Das integrierte Netzteil arbeitet mit 100 bis 240 Volt und wird über ein Kaltgerätekabel angeschlossen.

Typische Einsatzbereiche

Kern beschreibt das OCM 165 als Mikroskop für die Beobachtung durchscheinender, dünner und kontrastarmer Proben in Kulturgefäßen wie Flaschen, Petrischalen oder Mikrotiterplatten.

• Beobachtung und Analyse von Zellkulturen und Gewebekulturen
• Arbeiten mit lebenden Säugerzellen und Gewebekulturen
• Fluoreszenzmikroskopie an Zell- und Gewebekulturen, etwa Immunfluoreszenz
• Forschung mit durchscheinenden, kontrastarmen Proben

Regulatorische Informationen

Als Elektrogerät fällt das Mikroskop unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.

Häufige Fragen zum OCM 165

Hat das Mikroskop einen Kameraanschluss?

Ja, der Trinokulartubus hat einen Kameraausgang. Für eine C-Mount-Kamera ist ein C-Mount-Adapter nötig, separat erhältlich. Beim Umschalten auf die Kamera wird der Strahlengang umgelenkt, Okular und Kamera lassen sich nicht gleichzeitig nutzen.

Wie ist das Mikroskop beleuchtet?

Durchlicht über eine stufenlos regelbare 30-Watt-Halogenlampe, dazu serienmäßig eine Osram-100-Watt-HBO-Fluoreszenzeinheit mit Filterschieber für die Anregung Blau und Grün.

Welche Objektive sind serienmäßig dabei?

10x, 20x und 40x sowie ein Phasenkontrastobjektiv PH 20x, alle in Infinity-Plan-Güte.

Wie lange gilt die Gewährleistung?

Kern & Sohn gibt laut eigener Angabe 3 Jahre Gewährleistung auf dieses Gerät. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.

Technische Details

Lieferumfang

• Inverses Fluoreszenzmikroskop OCM 165 (Grundgerät mit Trinokulartubus)
• Mechanischer Tisch mit Objekthalter (Durchmesser 110 mm)
• Standardobjektive 10x, 20x, 40x, PH 20x
• 2 Okulare HWF 10x / 22 mm
• Fluoreszenzeinheit Osram 100 W HBO mit Filterschieber Blau/Grün
• Phasenkontrastschieber
• Staubschutzhaube
• Bedienungsanleitung

Ein C-Mount-Adapter für den Anschluss einer Mikroskopkamera ist nicht im Lieferumfang enthalten und muss separat bestellt werden (1x OBB-A1514 oder 0,5x OBB-A1515).

Individueller Bedarf & Beschaffungsservice

Für das OCM 165 sind unter anderem C-Mount-Kameraadapter, Mikroskopkameras mit unterschiedlicher Auflösung, zusätzliche Infinity-Plan- und Infinity-PH-Plan-Objektive, Halter für Kulturschalen in 65, 54 und 35 Millimeter, Farbfilter für Durchlicht (zum Beispiel Grau), eine Ersatz-Halogenlampe sowie Reinigungszubehör erhältlich. Unser Beschaffungsservice unterstützt bei diesen und weiteren Zubehörwünschen rund um Kern-Mikroskope. Anfragen laufen über unseren Beschaffungsservice.
