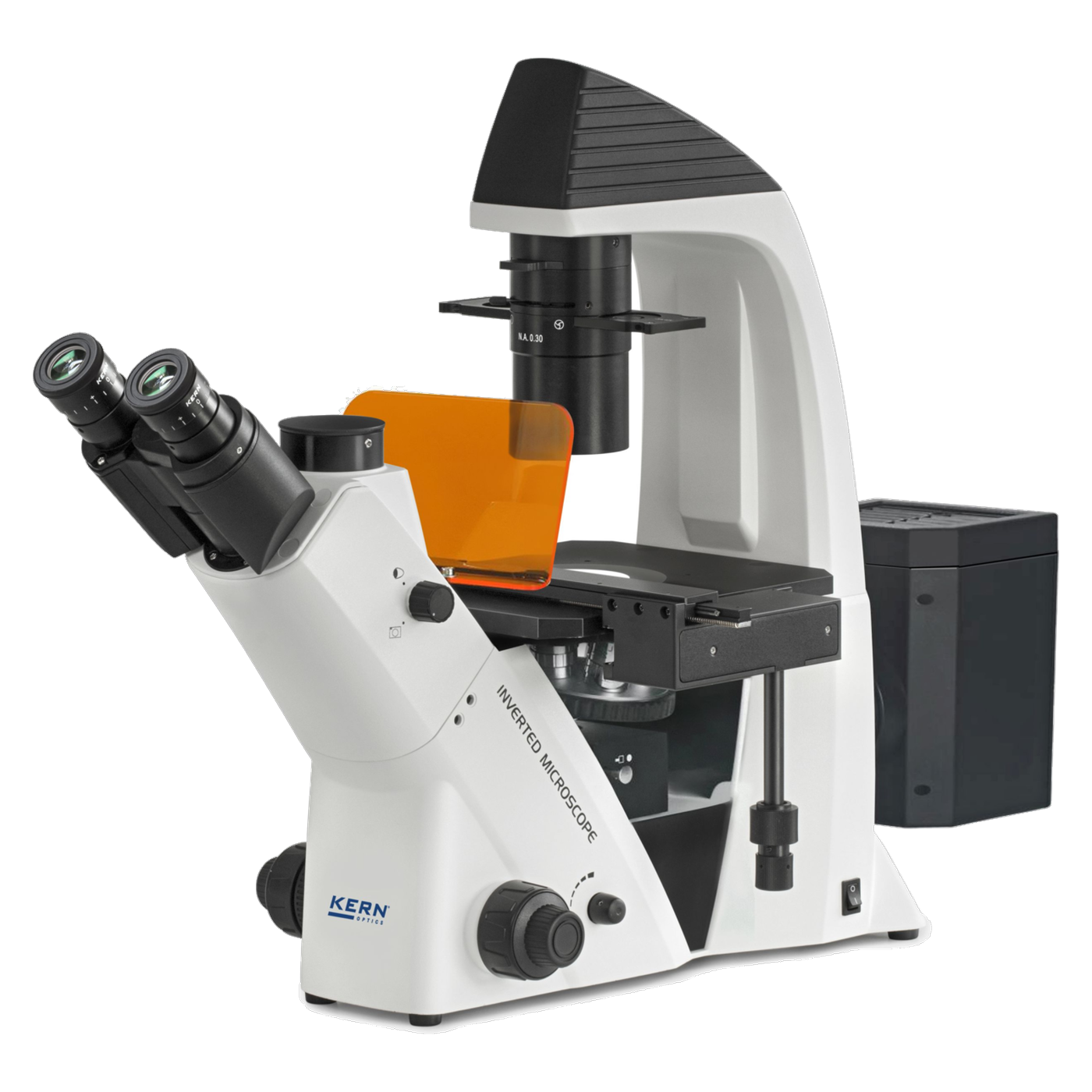

Kern OCM 168 Inversmikroskop, Trinokular, LED Auf- und Durchlicht je 5 W, großer Arbeitsabstand

Zellkulturen wachsen in Schalen und Platten, und wer sie kontrollieren will, braucht Platz für das Kulturgefäß über dem Objektiv. Das Kern OCM 168 ist dafür ein inverses Mikroskop: Die Objektive sitzen unter dem Tisch, die Probe liegt oben auf, und der Arbeitsabstand ist nach Kern sehr groß. Kern beschreibt das Gerät als inverses biologisches Labormikroskop mit Fluoreszenz. Es hat einen trinokularen Kopf, Infinity-Plan-Objektive mit 10x, 20x und 40x, ein Phasenkontrast-Objektiv PH 20x sowie LED-Durchlicht und LED-Auflicht mit je 5 Watt.

Ausstattung für die Kulturkontrolle

Der mechanische Tisch fährt 128 mm in der einen und 180 mm in der anderen Richtung. Auf ihm sitzt ein Objekthalter für Ø 110 mm. Ein Halter für 54-mm-Kulturschalen gehört zum Lieferumfang, Halter für 35 und 65 mm führt Kern als Zubehör. Der Abbe-Kondensor hat Apertur 0,3, eine Aperturblende und einen Arbeitsabstand von 72 mm. Kern gibt ihn für Hellfeld, Phasenkontrast und Fluoreszenzanwendungen an. Phasenkontrastschieber, Zentrierokular und Grünfilter gehören zur Standardausstattung.

Licht

Das Durchlicht ist eine 5-W-LED und dimmbar, das Auflicht eine zweite 5-W-LED für die Epi-Beleuchtung. Die Stromversorgung läuft über ein Steckernetzteil mit 100 bis 240 V, 50/60 Hz und 0,3 A (Schutzklasse III), das Anschlusskabel ist abnehmbar. Das OCM 168 ist wie das OCM 167 aufgebaut, hat aber eine Fluoreszenz-Filtereinheit für UV, V, B und G statt nur B und G und wiegt 17 statt 16 kg.

Kopf und Okulare

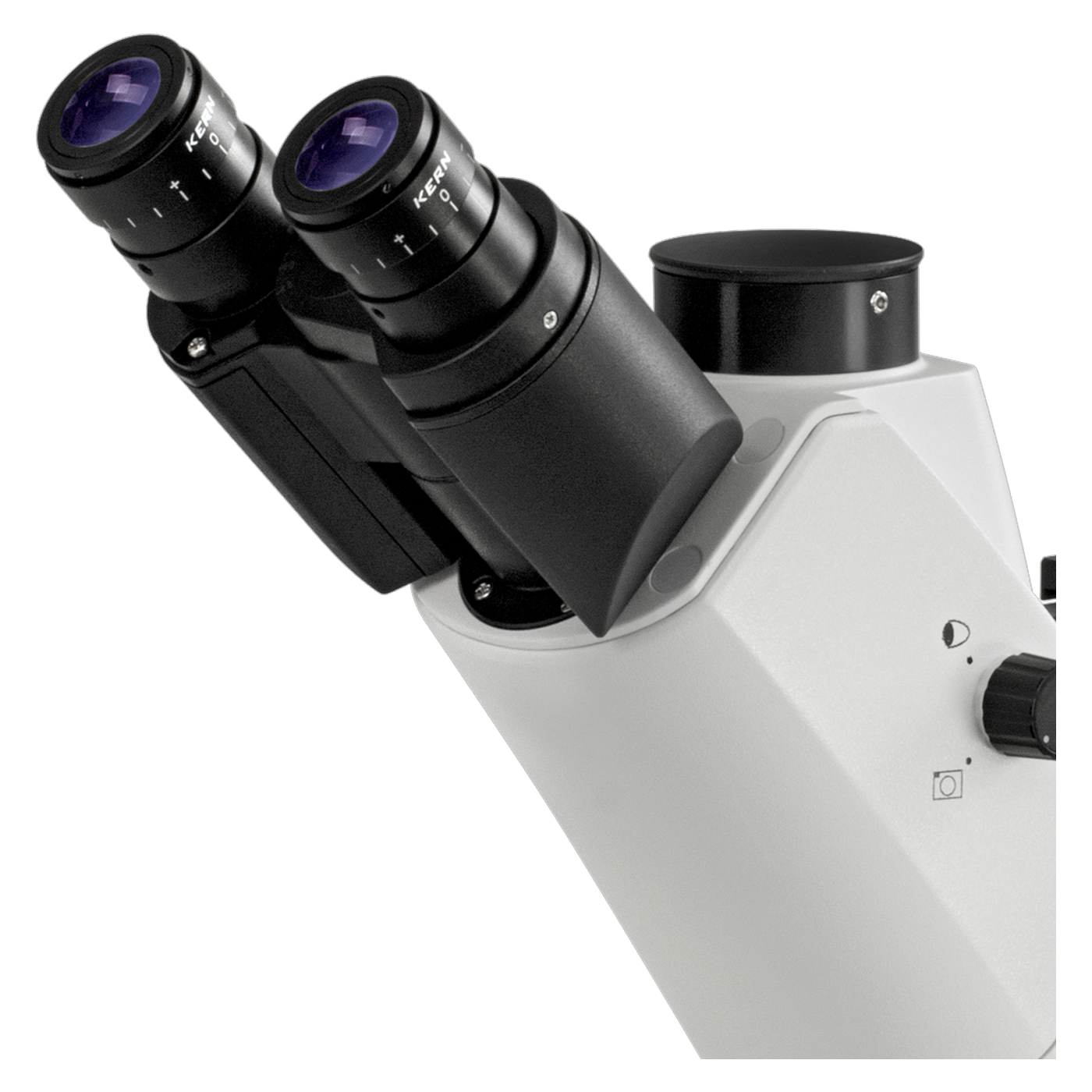

Die Okulare sind HWF 10x mit 22 mm Sehfeld, Anti-Fungus-Beschichtung und High Eye Point. Der Siedentopf-Tubus ist trinokular und um 45 Grad geneigt, der Pupillenabstand lässt sich von 48 bis 76 mm einstellen, der Dioptrienausgleich arbeitet beidseitig. Der koaxiale Grob- und Feintrieb hat einen kleinsten Schritt von 0,002 mm. Mit den 10x-Okularen ergibt sich eine Gesamtvergrößerung von 100x bis 400x. Ein Zentrierungs-Okular gehört zur Ausstattung, ein justierbares 10x-Okular mit Skala (0,1 mm) gibt es als Zubehör.

Bild festhalten

Der dritte Tubusausgang trägt eine Kamera. Zur Wahl stehen bei Kern die 4K-Kamera ODC 854 (HDMI und USB, Sony-Sensor), das HD-Tablet mit 4K-Kamera ODC 251, die gekühlte Kamera ODC 861 für die Fluoreszenz, die Kameras ODC 825 und 832 und die Tablet-Kamera ODC 241. Die Adapter dazu: C-Mount mit 0,5x und justierbarem Fokus (OBB-A1515), 0,75x (OBB-A1590) oder der Standardadapter für trinokulare Modelle (OBB-A1514).

Welches OCM

Das OCM 161 hat Halogen-Durchlicht ohne Auflicht, das OCM 166 zusätzlich ein 100-W-HBO-Auflicht. Das OCM 168 ist wie das OCM 167 ein LED-Gerät mit Auflicht und Durchlicht, hat aber den erweiterten Filtersatz UV, V, B und G.

Typische Einsatzbereiche

Kern nennt für die OCM-Serie die Beobachtung und Analyse von Zellkulturen.

• Beobachtung und Analyse von Zellkulturen
• Kontrolle in Kulturschalen auf dem mechanischen Tisch
• Hellfeld, Phasenkontrast und Fluoreszenz

Häufig gestellte Fragen

Kann ich Kulturschalen aufnehmen? Ja. Der Objekthalter hat Ø 110 mm, ein Halter für 54-mm-Schalen liegt bei, Halter für 35 und 65 mm sind Zubehör.

Wie groß ist der Verfahrweg des Tisches? 128 mm und 180 mm.

Was brauche ich für Phasenkontrast? Das Objektiv PH 20x, die Phasenkontrastschieber und ein Zentrierokular sind enthalten.

Welche Gesamtvergrößerung ist möglich? 100x bis 400x mit den Objektiven 10x, 20x und 40x und den 10x-Okularen.

Technische Details

Lieferumfang

• Inversmikroskop OCM 168
• Mechanischer Objekttisch mit Objekthalter Ø 110 mm und Tischzusatz
• Halter für 54-mm-Kulturschalen
• Phasenkontrasteinheit (Schieber, Zentrierokular, Grünfilter)
• Blaufilter
• Augenmuscheln
• Staubschutzhaube
• Betriebsanleitung

Individueller Bedarf & Beschaffungsservice

Weitere Kulturschalenhalter, Kameras, Adapter oder Objektive zum OCM 168 besorgen wir auf Anfrage über unseren Beschaffungsservice.
