Kern OBE 121 Durchlichtmikroskop, Monokular, 40x bis 400x, 3-W-LED

Die Kern OBE-12 umfasst drei Durchlichtmikroskope mit 3-W-LED, Abbe-Kondensor und mechanischem Kreuztisch. Das OBE 121 ist monokular, das OBE 122 binokular, das OBE 124 trinokular. Alle drei tragen achromatische Objektive 4x, 10x und 40x und ein Okular HWF 10x mit 18 mm Sehfeld. Kern beschreibt die OBE-Reihe als Allround-Durchlichtmikroskop für Schule, Ausbildung und Labor.

Drei Tubusvarianten im Vergleich

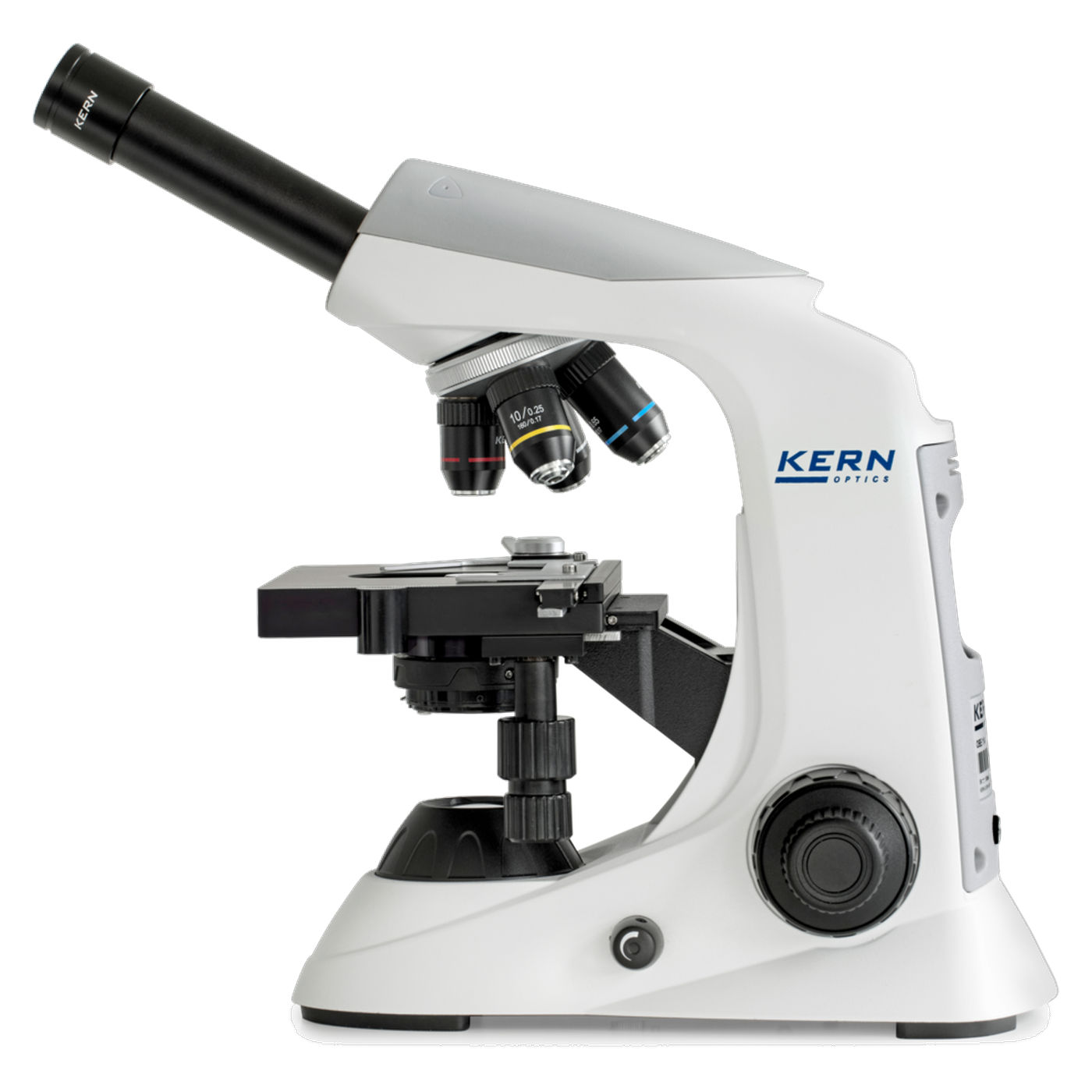

Das OBE 121 hat einen monokularen Tubus, der um 30° geneigt ist. Beim OBE 122 und beim OBE 124 sitzt ein Butterfly-Tubus, ebenfalls 30° geneigt und um 360° drehbar. Der Augenabstand lässt sich beim OBE 122 zwischen 48 und 75 mm einstellen, beim OBE 124 zwischen 50 und 75 mm. Der Dioptrienausgleich arbeitet bei beiden Modellen einseitig von -5 bis +5. Das OBE 124 hat zusätzlich einen dritten Ausgang für eine Kamera, die Strahlengang-Verteilung beträgt 20:80.

Optik, Sehfeld und Kontrastverfahren

Die drei Objektive sind achromatisch und mit Antipilzbeschichtung versehen: 4x mit Apertur 0,1, 10x mit 0,25 und 40x mit 0,65, letzteres gefedert. Der Revolver hat vier Plätze, ein viertes Objektiv lässt sich also nachrüsten. Mit dem 10x-Okular ergibt sich eine Gesamtvergrößerung von 40x bis 400x. Das Sehfeld misst laut Datenblatt 0,18 bis 4,5 mm. Die Okulare haben Hohen Augenpunkt, 18 mm Sehfeld und 23,2 mm Steckdurchmesser. Kontrastverfahren ist Hellfeld, Dunkelfeld ist als Option vorgesehen und braucht den Dunkelfeldeinsatz OBB-A1148 für 4x bis 40x.

Beleuchtung, Kondensor und Kreuztisch

Die 3-W-LED im Durchlicht ist stufenlos dimmbar und hat 6.000 K Farbtemperatur. Der Abbe-Kondensor hat die Apertur 1,25 und eine Aperturblende. Er ist fest montiert und in der Höhe verstellbar, so dass er fokussiert werden kann. Der Kreuztisch gehört zur Ausstattung, er wird über einen koaxialen Grob- und Feintrieb bedient, der beidseitig zugänglich ist. Der Feintrieb stellt in Schritten von 0,002 mm, die Drehmomentregulierung ist laut Datenblatt vorhanden.

Kabelfach und Powerbank

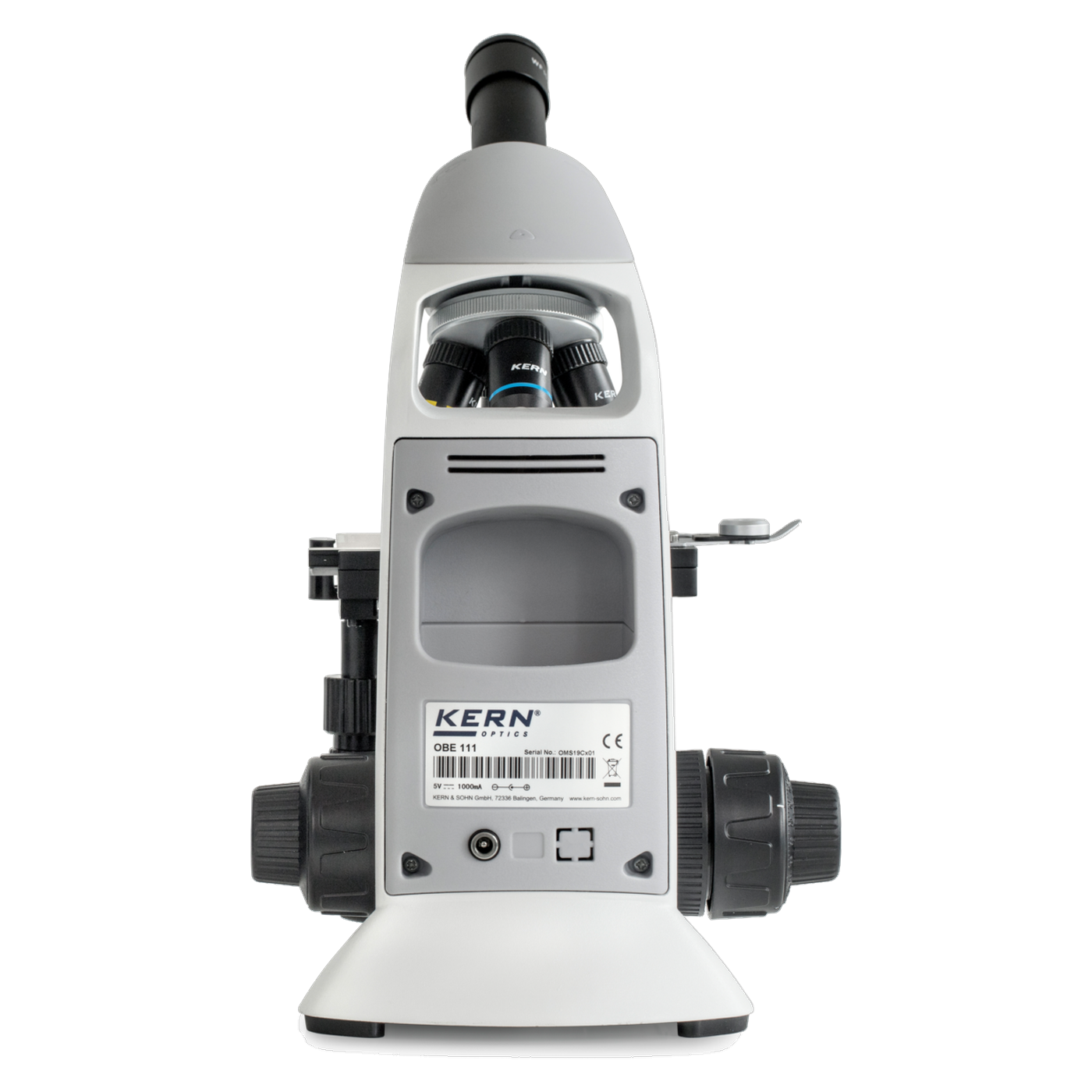

Auf der Rückseite sitzt ein Aufbewahrungsfach für das Stromkabel. Laut Kern lässt sich das Mikroskop dank USB-Anschlusstechnik auch an einer externen Powerbank betreiben. Am Gerät liegen 5 V mit 1 A an, das mitgelieferte Steckernetzteil arbeitet mit 100 bis 240 V bei 50 / 60 Hz und 0,3 A. Das Gerät misst 360 x 150 x 320 mm und wiegt netto etwa 4,6 kg.

Typische Einsatzbereiche

• Schulen, Ausbildungsstätten und Universitäten: Mikroskopierkurse mit gefärbten Präparaten
• Arztpraxen und Veterinärpraxen: Blutausstriche und Sedimente
• Hämatologie und Sedimentuntersuchung im Labor
• Stationäre und ambulante Einrichtungen sowie Gesundheitsämter
• Kamerabetrieb am OBE 124: Bilddokumentation über den dritten Tubusausgang

Als Proben nennt Kern transluzente, dünne und kontrastreiche Präparate wie Pflanzengewebe oder gefärbte Zellen und Parasiten. Wer Ölimmersion braucht, findet sie bei der Schwesterserie OBE-13, die ein 100x-Objektiv mitbringt. In der OBE-12 gibt es das 100x-Objektiv für Öl als Zubehör für OBE 122 und OBE 124 (OBB-A1109).

Modelle im Überblick

Technische Details

Diese Werte gelten für alle Modelle. Abweichende Werte stehen in der Modelltabelle.

Lieferumfang

• Mikroskop OBE 121, OBE 122 oder OBE 124 je nach Modell
• Okular HWF 10x (OBE 122 und OBE 124: zwei Okulare)
• Achromatische Objektive 4x, 10x, 40x
• Steckernetzteil mit Euro-Stecker
• Staubschutzhaube
• Augenmuscheln
• Mehrsprachige Betriebsanleitung

Gewährleistung

Kern & Sohn gibt laut eigener Angabe 3 Jahre Gewährleistung auf OBE 122 und OBE 124 und 2 Jahre Gewährleistung auf OBE 121. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.

Downloads

• Bedienungsanleitung Kern OBE-12 (PDF)

Regulatorische Informationen

Als Elektrogeräte fallen die Mikroskope unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Okulare OBB-A1347 (WF 10x), OBB-A1348 (HWF 10x), OBB-A1349 (HWF 10x mit Skala 0,1 mm) und OBB-A1354 (WF 16x), die Objektive OBB-A1110 (20x), OBB-A1113 (60x) und OBB-A1441 (100x Wasser, Plan), Plan-Achromat-Objektive OBB-A1255 (4x), OBB-A1238 (10x), OBB-A1249 (20x), OBB-A1256 (40x), OBB-A1269 (60x) und OBB-A1239 (100x), das Objektiv OBB-A1109 (100x, Öl, gefedert, für OBE 122 und OBE 124), der Dunkelfeldeinsatz OBB-A1148, die Filter OBB-A1184 (Grau), OBB-A1466 (Blau), OBB-A1467 (Grün) und OBB-A1468 (Gelb), die Staubschutzhaube OBB-A1387, das Reinigungsspray OCS-A1101 und das Reinigungsset OCS 901 sind ebenfalls erhältlich. Für OBE 121 und OBE 122 gibt es die Okularkameras ODC 874 (3,1 MP, USB 2.0) und ODC 881 (5,1 MP, USB 3.0). Für das OBE 124 nennt Kern die Kamera-Adapter OBB-A1137 (0,5x) und OBB-A1139 (1x) sowie die Tablet-Kameras ODC 241 und ODC 251 und die Kameras ODC 825, ODC 832, ODC 841 und ODC 854. Für den Anschluss einer Kamera ist ein C-Mount-Adapter erforderlich. Anfragen laufen über unseren Beschaffungsservice.
