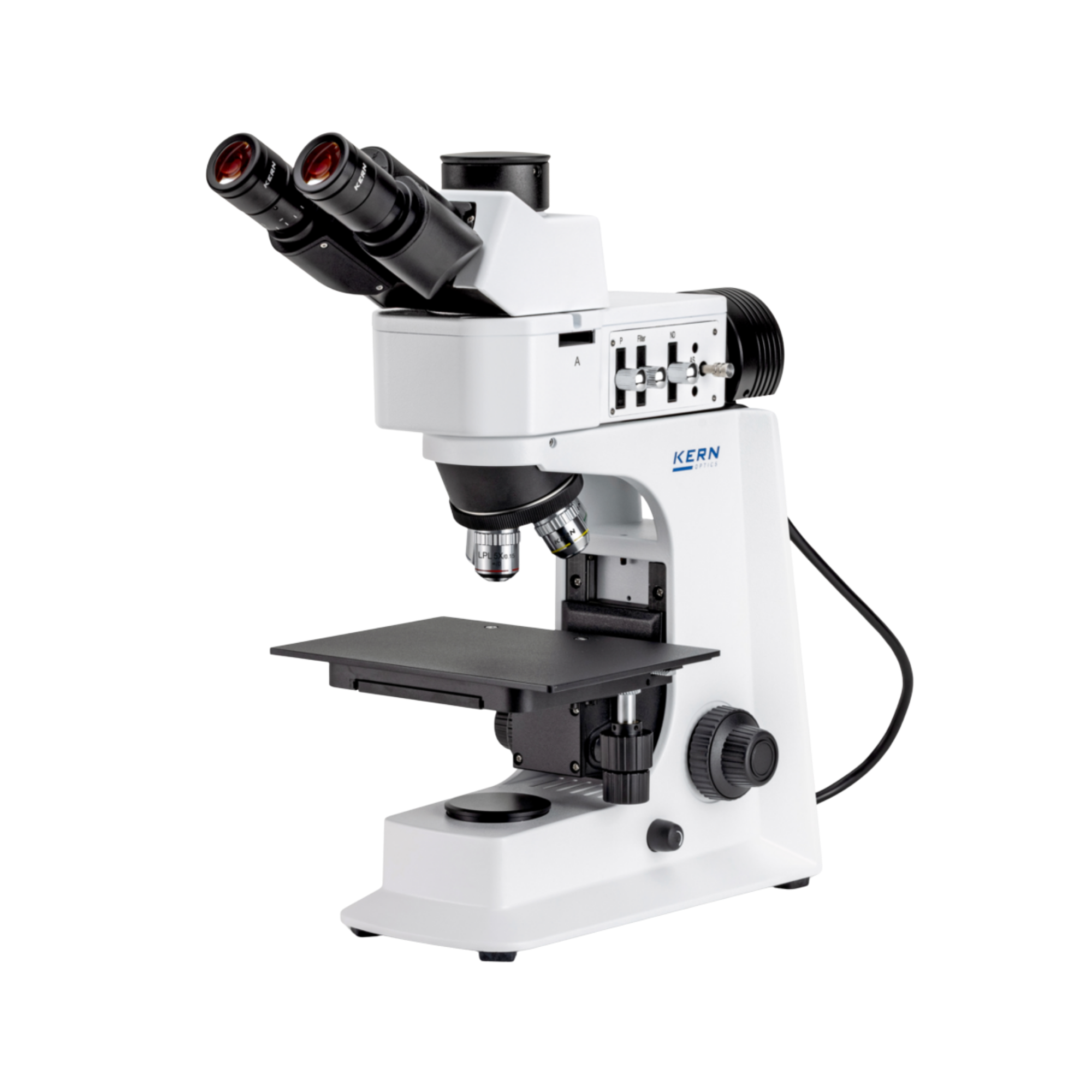

Kern OKM 173 Metallurgisches Mikroskop, Auflicht, Trinokular, Unendlich-Optik
1.554,00 €
% UVP des Herstellers: 2.220,00 € 30% unter UVP des Herstellers
- Metallurgisches Auflichtmikroskop mit Infinity-Optik
- 5-W-LED-Auflicht, stufenlos dimmbar, mit 5-fach-Filterrad
- Trinokulartubus, 30° geneigt, 360° drehbar
- Infinity-Plan-Objektive 5x, 10x, 20x und 50x (LWD)
- Objekttisch mit 76 x 52 mm Verfahrweg
- Polarisationseinheit mit Polarisator und Analysator
Produktinformationen "Kern OKM 173 Metallurgisches Mikroskop, Auflicht, Trinokular, Unendlich-Optik"
Das Kern OKM 173 ist ein metallurgisches Auflichtmikroskop für Werkstoff- und Oberflächenprüfungen. Es zeigt Oberflächen, Bruchkanten und Beschichtungen an Proben, durch die kein Licht fällt, etwa an Metallschliffen oder Werkstücken. Die Beleuchtung kommt von oben durch das Objektiv. Das Mikroskop ist aufrecht gebaut, hat eine Infinity-Optik, vier Objektive und einen Trinokulartubus für den Kameraanschluss.
Auflicht mit Filterrad
Die Auflichtbeleuchtung ist eine 5-W-LED und stufenlos dimmbar. In die Beleuchtungseinheit ist ein 5-fach-Filterrad integriert, das Farbfilter in Blau, Grün, Gelb und Grau sowie eine freie Stellung enthält. Damit lässt sich schnell zwischen verschiedenen Kontrastansichten wechseln. Zusätzlich gehört eine einfache Polarisationseinheit mit Polarisator und Analysator zum Lieferumfang. Als Kontrastverfahren nennt Kern Hellfeld und Polarisation.
Objektive und Okulare
Der 4-fach-Objektivrevolver trägt vier Infinity-Plan-Objektive mit großem Arbeitsabstand (LWD) und Anti-Fungus-Beschichtung. Die Daten im Überblick:
| Objektiv | Numerische Apertur | Hinweis |
| 5x | 0,15 | Infinity Plan, LWD |
| 10x | 0,25 | Infinity Plan, LWD |
| 20x | 0,4 | Infinity Plan, LWD |
| 50x | 0,75 | Infinity Plan, LWD, mit Federung |
Die Okulare sind HWF 10x mit 20 mm Sehfeld, High Eye Point und Anti-Fungus-Beschichtung. Der Augenabstand lässt sich von 50 bis 75 mm einstellen, der Dioptrienausgleich arbeitet auf einer Seite mit ± 5. Mit dem 10x-Okular ergeben sich Gesamtvergrößerungen von 50x bis 500x.
Tubus, Tisch und Fokus

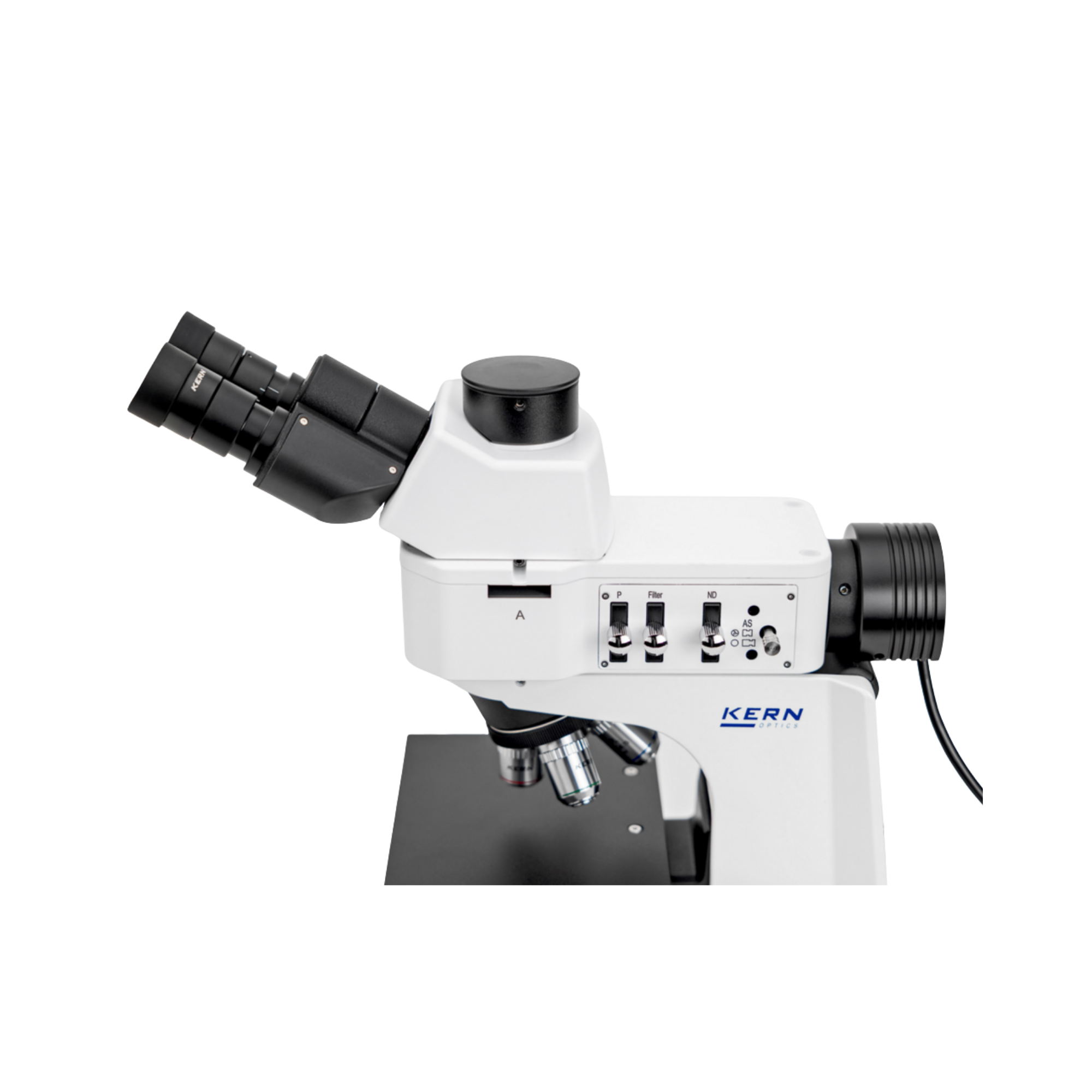

Der Trinokulartubus (Butterfly-Bauform) ist um 30° geneigt und um 360° drehbar. Das Licht wird im Verhältnis 20:80 auf Okulare und Kameraanschluss aufgeteilt. Der mechanische Objekttisch ist für Auflichtanwendungen ausgelegt, der Verfahrweg beträgt 76 mm und 52 mm. Der Grob- und Feintrieb sitzt koaxial auf beiden Seiten, der Feintrieb stellt in Schritten von mindestens 0,002 mm. Der Fokustrieb hat eine Drehmomentregulierung.
Für den Anschluss einer Kamera ist ein C-Mount-Adapter erforderlich, er gehört nicht zum Lieferumfang. Adapter für 1x und 0,5x sind ebenfalls erhältlich.
Kamera und Dokumentation
Über den Trinokulartubus lässt sich eine Mikroskopkamera anschließen. Zur Auswahl stehen die Kameras ODC 825 (5,1 MP, USB 2.0), ODC 832 (5,1 MP, USB 3.0), ODC 841 (Sony CMOS, 1 Zoll, USB 3.0) und ODC 854 (8 MP, 4K, USB und HDMI) sowie die Tablet-Kameras ODC 241 (5 MP, WLAN) und ODC 251 (8 MP, 4K, Ethernet und WLAN). Alle sind ebenfalls erhältlich und brauchen den passenden C-Mount-Adapter.
Typische Einsatzbereiche
- Metallurgie: Gefügebeurteilung an Schliffen
- Werkstoffprüfung: Oberflächen, Bruchkanten und Beschichtungen untersuchen
- Qualitätssicherung in der Industrie: Sichtprüfung von Rohmaterial und Fertigteilen
- Dicke Proben und Werkstücke, die auf den Objekttisch passen
Für Gefügeaufnahmen werden Metallproben in der Regel geschliffen und poliert, bevor sie unter dem Auflicht liegen. Bei der Oberflächenprüfung von Rohmaterial und Fertigerzeugnissen steht die Oberfläche selbst im Mittelpunkt, ein Schliff ist dafür nicht Voraussetzung.
Beim OKM 173 liegt die Probe mit der zu prüfenden Fläche nach oben auf dem Tisch. Wer schwere, große Werkstücke mit der zu prüfenden Fläche nach unten auflegen will, sieht sich die inversen Modelle OLM 170 und OLM 171 an.
Technische Details
| Optisches System | Infinity (Unendlich-Optik) |
| Bauform | aufrecht, Auflicht |
| Tubus | Trinokular (Butterfly), 30° geneigt, 360° drehbar |
| Strahlengang-Verteilung | 20:80 |
| Okulare | HWF 10x, Sehfeld 20 mm, High Eye Point, Anti-Fungus |
| Augenabstand | 50 mm bis 75 mm |
| Dioptrienausgleich | einseitig, ± 5 |
| Objektivrevolver | 4-fach |
| Objektive | Infinity Plan LWD 5x, 10x, 20x, 50x |
| Beleuchtung | 5-W-LED, Auflicht, dimmbar, Filterrad 5-fach |
| Objekttisch | mechanisch, Verfahrweg 76 mm x 52 mm |
| Fokussierung | koaxialer Grob- und Feintrieb, Feintrieb 0,002 mm |
| Stromversorgung | Steckernetzteil, 100 V bis 240 V AC, 50/60 Hz, Nennstrom 0,3 A |
| Abmessungen (B x T x H) | 440 x 200 x 400 mm |
| Nettogewicht | ca. 8 kg |
| Lagertemperatur | -5 °C bis 40 °C |
Lieferumfang
- Kern OKM 173 Mikroskop mit Okularen und vier Objektiven
- Polarisationseinheit mit Polarisator und Analysator
- Steckernetzteil mit EU-Adapter
- Staubschutzhaube
- Augenmuscheln
- Mehrsprachige Betriebsanleitung
Ein C-Mount-Adapter für den Kameraanschluss ist nicht im Lieferumfang enthalten.
Kern & Sohn gibt laut eigener Angabe 3 Jahre Gewährleistung auf dieses Gerät. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.
Regulatorische Informationen
Als Elektrogerät fällt das Mikroskop unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.
Individueller Bedarf und Beschaffungsservice
Okulare mit anderer Vergrößerung oder mit Skala, Objektive mit 2x, 80x und 100x, C-Mount-Adapter, Mikroskopkameras der ODC-Reihe, Filter und Zusatzplatten sind ebenfalls erhältlich. Anfragen laufen über unseren Beschaffungsservice.
