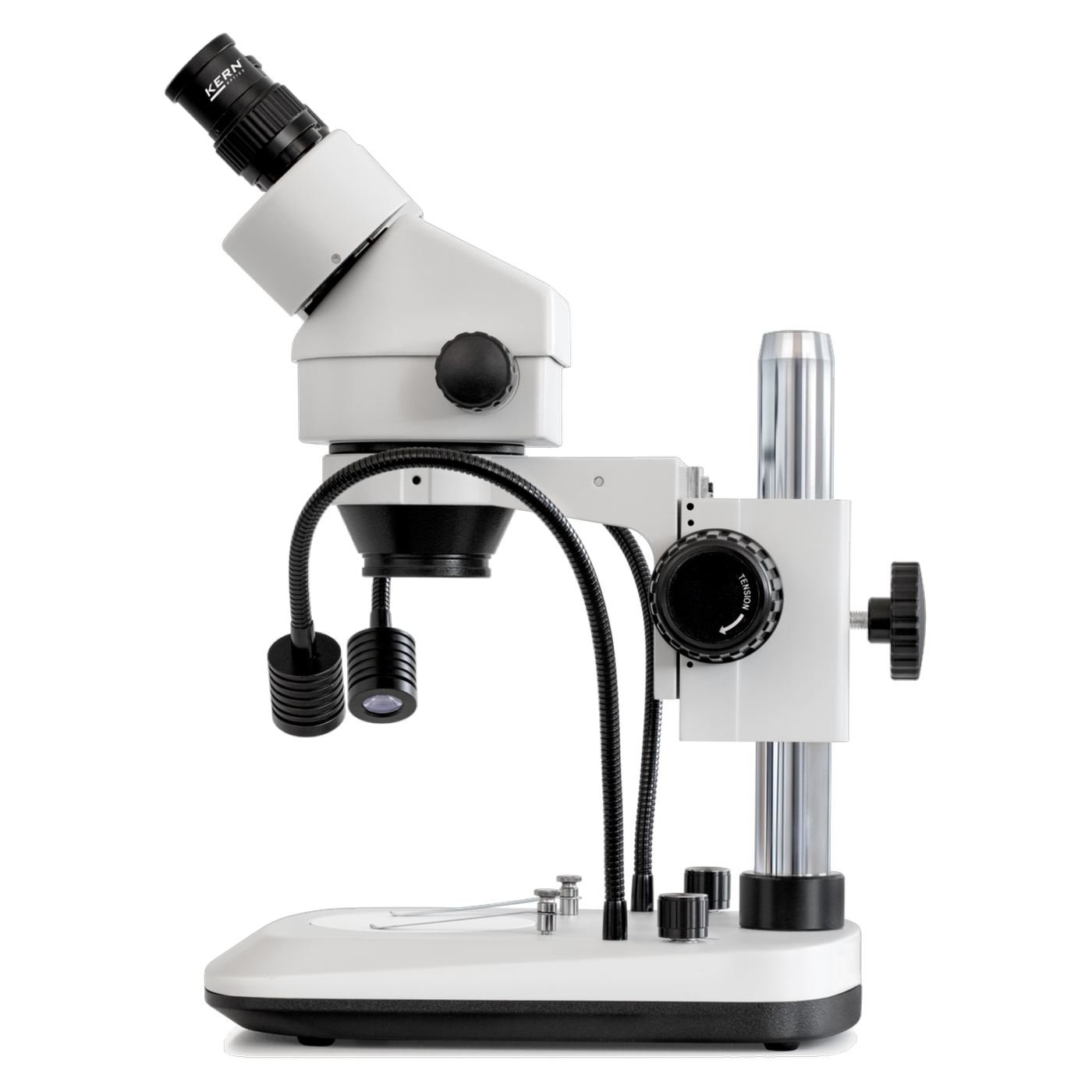

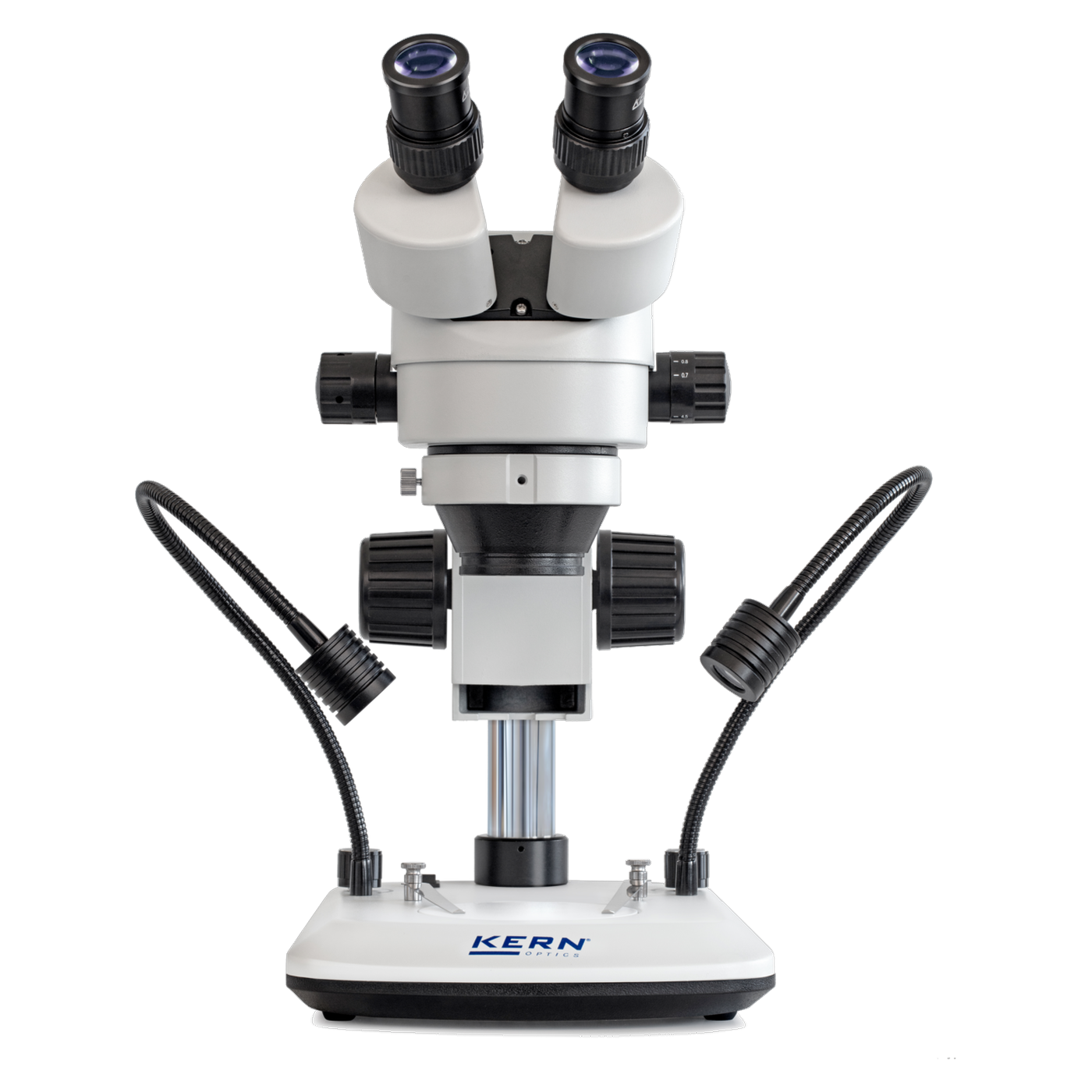

Kern OZL 473 Stereo-Zoom-Mikroskop, Binokular, 0,7x bis 4,5x, LED-Doppel-Schwanenhals

Die Kern OZL-47 sind zwei Stereo-Zoom-Mikroskope mit integrierter LED-Doppel-Schwanenhalsleuchte im Auflicht. Statt eines festen Ringlichts hat die Serie zwei bewegliche Lichtarme, die sich auf die Probe ausrichten lassen. Das OZL 473 ist binokular, das OZL 474 trinokular mit Kameraausgang. Der Zoom läuft stufenlos von 0,7x bis 4,5x, mit den Okularen HWF 10x ergibt das 7x bis 45x Gesamtvergrößerung. Kern sieht die Serie für Ausbildungswerkstätten, Prüfstellen und Labore vor.

Doppel-Schwanenhals statt Ringlicht

Die beiden LED-Schwanenhälse liefern zusammen 3 W im Auflicht und sind stufenlos dimmbar. Nach Kern lässt sich die Ausleuchtung individuell und schnell verstellen. Ein Durchlicht hat die Serie nicht. Das Kontrastverfahren ist Hellfeld.

Zoom, Sehfeld und Arbeitsabstand

Das Zoomverhältnis beträgt 6,4:1, das Sehfeld misst laut Datenblatt 4,4 bis 28,6 mm, der Arbeitsabstand 105 mm. Das Greenough-System erzeugt ein räumliches Bild. Der Tubus ist um 45° geneigt und um 360° drehbar, der Augenabstand reicht von 55 bis 75 mm, der Dioptrienausgleich arbeitet beidseitig von -5 bis +5. Die Okulare HWF 10x haben 20 mm Sehfeld, Hohen Augenpunkt und 30 mm Steckdurchmesser.

OZL 473 oder OZL 474

Das OZL 473 ist binokular und hat keinen Kameraausgang. Das OZL 474 ist trinokular, die Strahlengang-Verteilung beträgt 0:100 laut Datenblatt. Für den Anschluss einer Kamera ist ein C-Mount-Adapter erforderlich, Kern nennt die Mikroskopkamera-Adapter OZB-A4809 (1x), OZB-A4810 (0,3x) und OZB-A4811 (0,5x). Als Kameras führt der Prospekt des OZL 474 die Tablet-Kameras ODC 241 und ODC 251 sowie ODC 825, ODC 832, ODC 852 und ODC 854 auf.

Säulenständer und Maße

Auf dem Säulenständer lässt sich der Kopf laut Kern abnehmen und in andere modulare Bausysteme einsetzen, zum Beispiel in einen Universalständer. Der Grobtrieb hat eine Drehmomentregulierung. Beide Mikroskope messen 300 x 240 x 420 mm und wiegen netto etwa 4,2 kg. Gelagert werden dürfen sie bei -5 °C bis 40 °C.

Typische Einsatzbereiche

• Montage- und Reparaturarbeitsplätze, zum Beispiel in der Elektronikindustrie
• Ausbildungsbetriebe und Ausbildungswerkstätten
• Qualitätskontrolle und Prüfstellen: Platinen und Bauteile
• Zoologie und Botanik, Gewebepräparation, Sektion
• Dokumentation mit Kamera am OZL 474

Modelle im Überblick

Technische Details

Diese Werte gelten für beide Modelle. Der Tubus unterscheidet sich.

Lieferumfang

• Stereo-Zoom-Mikroskop OZL 473 oder OZL 474 mit Säulenständer und Okularen HWF 10x
• Integrierte LED-Doppel-Schwanenhalsleuchte
• Staubschutzhaube
• Augenmuscheln
• Mehrsprachige Betriebsanleitung

Gewährleistung

Kern & Sohn gibt laut eigener Angabe 3 Jahre Gewährleistung auf diese Mikroskope. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.

Downloads

• Bedienungsanleitung Kern OZL-47 (PDF)

Regulatorische Informationen

Als Elektrogeräte fallen die Mikroskope unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Okulare OZB-A4632 (HWF 15x), OZB-A4633 (HWF 20x), OZB-A4634 (HWF 25x) und OZB-A4635 (HWF 10x mit Skala 0,1 mm), die Vorsatz-Objektive OZB-A4641 (0,5x), OZB-A4644 (0,75x), OZB-A4642 (1,5x) und OZB-A4643 (2x), die Lötschutzlinse OZB-A4646, der Ständereinsatz OZB-A4670, die Staubschutzhaube OBB-A1387, die Okularkamera-Adapter OZB-A4863 (1x), die Okularkameras ODC 874 und ODC 881, das Reinigungsspray OCS-A1101 und das Reinigungsset OCS 901 sind ebenfalls erhältlich. Anfragen laufen über unseren Beschaffungsservice.
