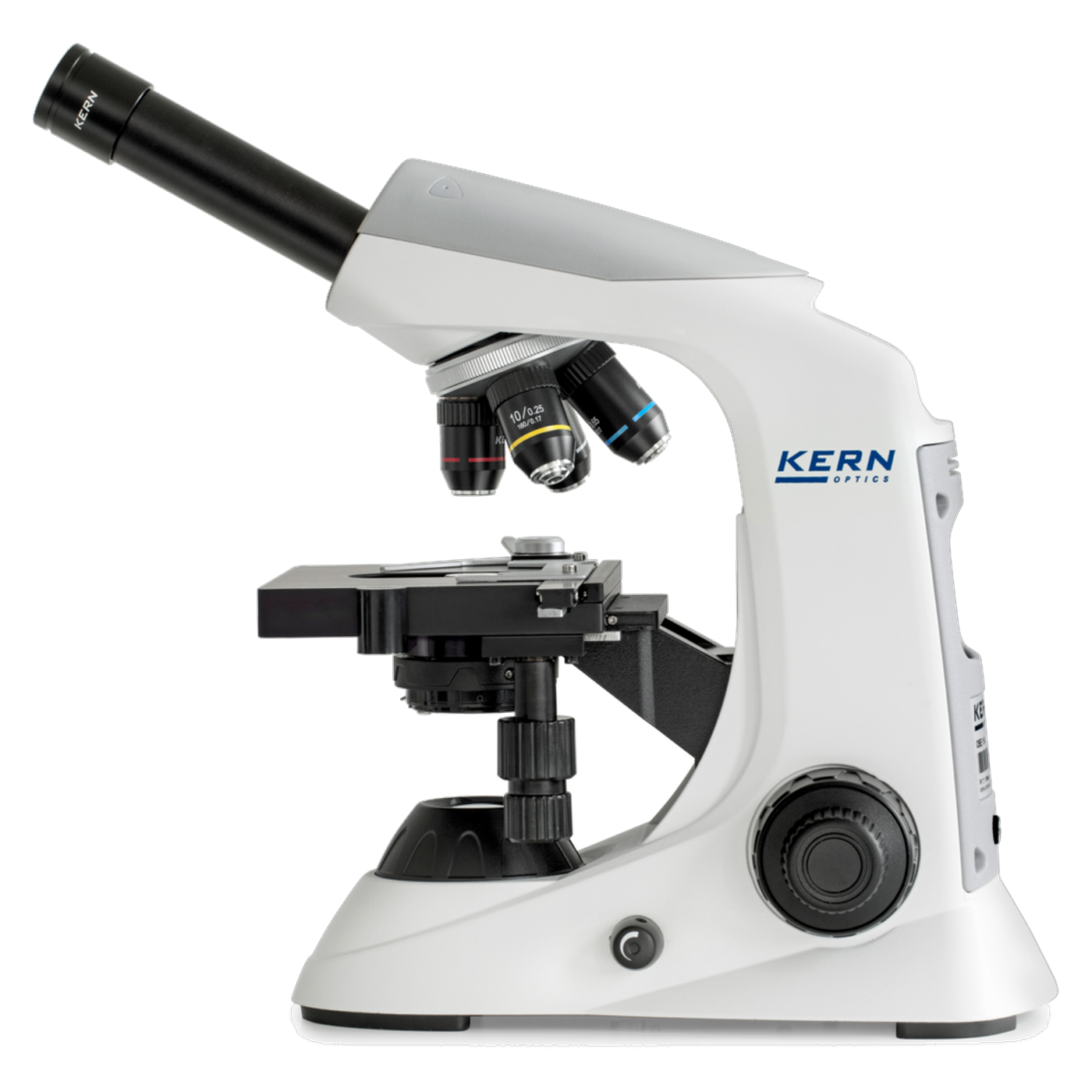

Kern OBE 131 Durchlichtmikroskop, Monokular, 40x bis 1.000x, 100x Öl, 3-W-LED

Die Kern OBE-13 besteht aus drei Durchlichtmikroskopen mit vier achromatischen Objektiven von 4x bis 100x. Das 100x-Objektiv ist für die Ölimmersion ausgelegt und gefedert. Damit reicht die Gesamtvergrößerung mit dem 10x-Okular bis 1.000x. Das OBE 131 hat einen monokularen Tubus, das OBE 132 einen binokularen und das OBE 134 einen trinokularen Butterfly-Tubus mit Kameraausgang. Alle haben eine stufenlos dimmbare 3-W-LED, einen Abbe-Kondensor mit Apertur 1,25 und einen Kreuztisch.

Ölimmersion bis 1.000x

Die Objektive 4x (Apertur 0,1), 10x (0,25), 40x (0,65, gefedert) und 100x (1,25, Öl, gefedert) sind achromatisch und mit Antipilzbeschichtung ausgestattet. Der Revolver hat vier Plätze, alle vier sind belegt. Das Sehfeld misst laut Datenblatt 0,18 bis 4,5 mm. Die Okulare HWF 10x haben Hohen Augenpunkt, 18 mm Sehfeld und 23,2 mm Steckdurchmesser. Für das 100x-Objektiv wird Immersionsöl gebraucht. Als Kontrastverfahren nennt das Datenblatt Hellfeld, Dunkelfeld ist als Option mit dem Dunkelfeldeinsatz OBB-A1148 für 4x bis 40x vorgesehen.

OBE 131, OBE 132 oder OBE 134

Der Unterschied liegt allein im Kopf. Optik, Beleuchtung, Kondensor und Kreuztisch sind bei allen drei Modellen gleich. Das OBE 131 ist monokular, sein Tubus ist um 30° geneigt. Das OBE 132 hat einen binokularen Butterfly-Tubus, 30° geneigt und um 360° drehbar, mit Augenabstand von 48 bis 75 mm und einseitigem Dioptrienausgleich von -5 bis +5. Einen Kameraausgang hat es nicht. Das OBE 134 hat ebenfalls einen Butterfly-Tubus, 30° geneigt und um 360° drehbar, mit Augenabstand von 50 bis 75 mm und einseitigem Dioptrienausgleich von -5 bis +5. Dazu kommt der Kameraausgang mit einer Strahlengang-Verteilung von 20:80. Wer mit einem Auge am Okular arbeitet, kommt mit dem OBE 131 aus, wer mit beiden Augen arbeitet, nimmt das OBE 132. Wer Aufnahmen machen will oder die Möglichkeit offenhalten möchte, nimmt das OBE 134 und ergänzt eine Kamera samt C-Mount-Adapter.

Licht, Kondensor und Bedienung

Die 3-W-LED hat 6.000 K Farbtemperatur und ist im Durchlicht stufenlos dimmbar. Der Abbe-Kondensor 1,25 mit Aperturblende ist fest montiert und lässt sich in der Höhe verstellen. Den Kreuztisch bedienen Grob- und Feintrieb koaxial und von beiden Seiten. Der Feintrieb stellt in Schritten von 0,002 mm, die Drehmomentregulierung ist laut Datenblatt vorhanden. Filter sind möglich.

Strom und Abmessungen

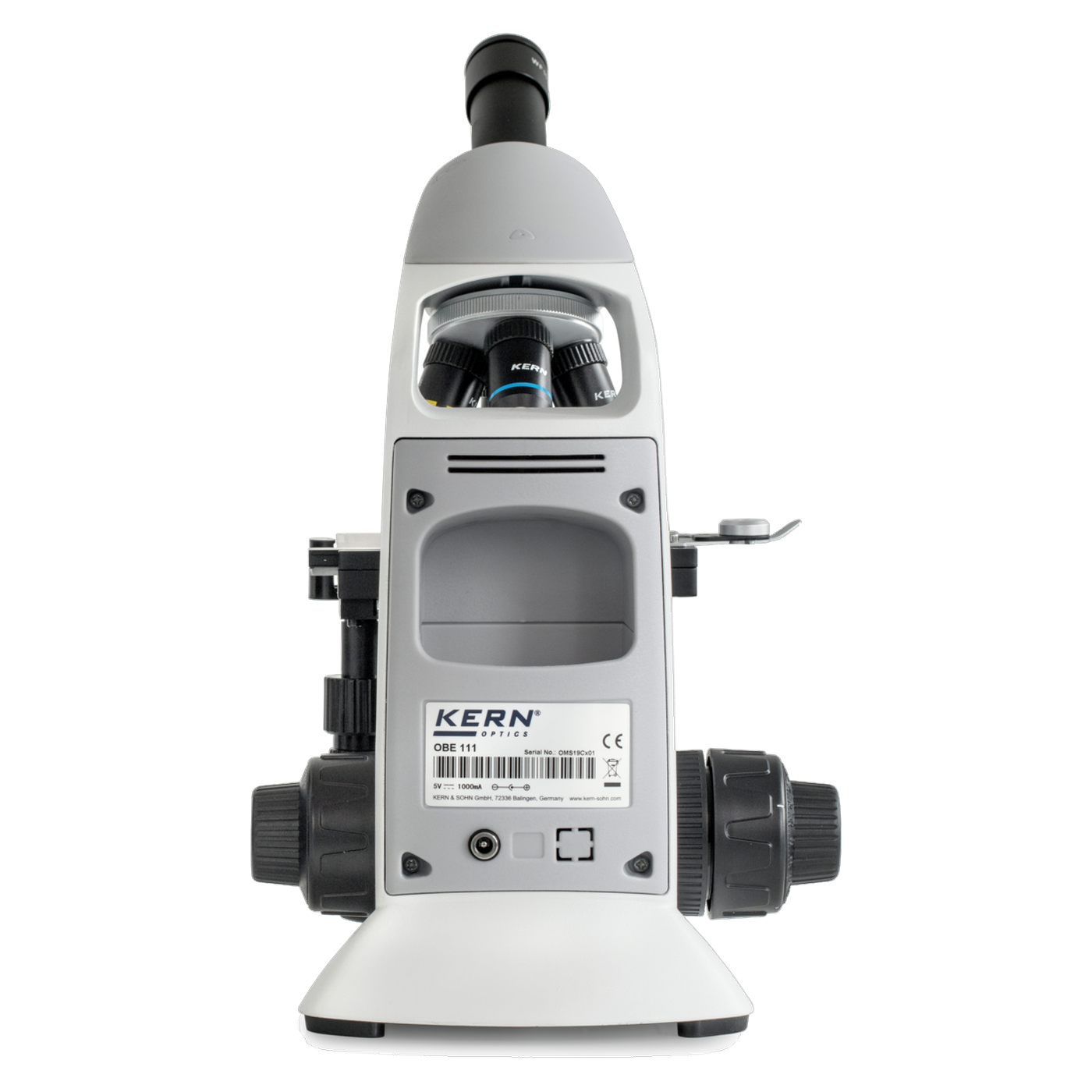

Das Steckernetzteil arbeitet mit 100 bis 240 V bei 50 / 60 Hz und 0,3 A, am Gerät liegen 5 V mit 1 A an. Laut Kern lässt sich das Mikroskop auch an einer externen Powerbank betreiben, das Stromkabel hat ein Aufbewahrungsfach auf der Rückseite. Die Geräte messen 360 x 150 x 320 mm und wiegen netto etwa 4,6 kg. Gelagert werden dürfen sie bei -5 °C bis 40 °C.

Typische Einsatzbereiche

• Hämatologie: Blutausstriche mit dem 100x-Ölimmersionsobjektiv
• Sedimentuntersuchung im Labor
• Arztpraxen und Veterinärpraxen
• Ausbildung, Berufsschulen und Universitäten
• Stationäre und ambulante Einrichtungen, Gesundheitsämter

Kern nennt als Proben transluzente, dünne und kontrastreiche Präparate wie Pflanzengewebe sowie gefärbte Zellen und Parasiten.

Technische Details

Diese Werte gelten für alle drei Modelle. Der Tubus unterscheidet sich.

Lieferumfang

• Mikroskop OBE 131, OBE 132 oder OBE 134 je nach Modell
• Okular HWF 10x (OBE 132 und OBE 134: zwei Okulare)
• Vier achromatische Objektive 4x, 10x, 40x und 100x
• Steckernetzteil mit Euro-Stecker
• Staubschutzhaube
• Augenmuscheln
• Mehrsprachige Betriebsanleitung

Gewährleistung

Kern & Sohn gibt laut eigener Angabe 3 Jahre Gewährleistung auf diese Mikroskope. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.

Downloads

• Bedienungsanleitung Kern OBE-13 (PDF)

Regulatorische Informationen

Als Elektrogeräte fallen die Mikroskope unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Okulare OBB-A1347 (WF 10x), OBB-A1348 (HWF 10x), OBB-A1349 (HWF 10x mit Skala 0,1 mm) und OBB-A1354 (WF 16x), die Objektive OBB-A1110 (20x), OBB-A1113 (60x) und OBB-A1441 (100x Wasser, Plan), Plan-Achromat-Objektive OBB-A1255 (4x), OBB-A1238 (10x), OBB-A1249 (20x), OBB-A1256 (40x), OBB-A1269 (60x) und OBB-A1239 (100x), der Dunkelfeldeinsatz OBB-A1148, die Filter OBB-A1184 (Grau), OBB-A1466 (Blau), OBB-A1467 (Grün) und OBB-A1468 (Gelb), die Staubschutzhaube OBB-A1387, das Reinigungsspray OCS-A1101 und das Reinigungsset OCS 901 sind ebenfalls erhältlich. Für das OBE 131 und das OBE 132 gibt es die Okularkameras ODC 874 (3,1 MP, USB 2.0) und ODC 881 (5,1 MP, USB 3.0). Für das OBE 134 nennt Kern die Kamera-Adapter OBB-A1137 (0,5x) und OBB-A1139 (1x), die Tablet-Kameras ODC 241 und ODC 251 sowie die Kameras ODC 825, ODC 832, ODC 841 und ODC 854. Anfragen laufen über unseren Beschaffungsservice.
