Gefahrgutkennzeichnung
Gefahrzettel und Kennzeichen für Versandstücke
Gefahrzettel der Klassen 1 bis 9 und die Kennzeichen für begrenzte Mengen, umweltgefährdende Stoffe, Lithiumbatterien, Ausrichtung und Luftfracht, dazu das UN-Kennzeichen zum Beschriften und das Handhabungssymbol Zerbrechlich. Alle Etiketten kommen von Giese-GEF aus Offenbach am Main auf Rollen mit 1.000 Stück, die meisten im Format 100 x 100 mm auf Haftfolie nach BS 5609 (Herstellerangabe). Gedacht für Labore, Versender und Logistik, die immer wieder dieselben Klassen kennzeichnen. Rahmenbestellungen und Angebote für öffentliche Auftraggeber laufen über den Beschaffungsservice.
Gefahrzettel Klassen 1 bis 9
Jede Klasse auf eigener Rolle mit 1.000 Stück, die Klasse 1 als 1.1 bis 1.6 (auch 1.1 G), die Klasse 7 als 7A, 7B und 7C. Meist 100 x 100 mm auf Haftfolie nach BS 5609 (Herstellerangabe), der Zettel 1.4 auf Haftpapier.
Direkt zur Klasse
Gefahrzettel Klasse 1Gefahrzettel Klasse 1.4Gefahrzettel Klasse 1.5Gefahrzettel Klasse 1.6Gefahrzettel Klasse 2.1Gefahrzettel Klasse 2.2Gefahrzettel Klasse 2.3Gefahrzettel Klasse 3Gefahrzettel Klasse 4.1Gefahrzettel Klasse 4.2Gefahrzettel Klasse 4.3Gefahrzettel Klasse 5.1Gefahrzettel Klasse 5.2Gefahrzettel Klasse 6.1Gefahrzettel Klasse 6.2Gefahrzettel Klasse 7Gefahrzettel Klasse 8Gefahrzettel Klasse 9
LQ, Umwelt, Lithium
Die LQ-Raute für begrenzte Mengen, auch mit Y, Fisch und Baum für umweltgefährdende Stoffe und das Lithiumbatterie-Kennzeichen für UN 3090, 3091, 3480 und 3481. Dazu CAO, Ausrichtungspfeile, Zerbrechlich und das UN-Kennzeichen zum Beschriften.
Direkt zum Kennzeichen
Kennzeichen LQKennzeichen LQ mit YKennzeichen UmweltKennzeichen LithiumKennzeichen CAOKennzeichen PfeileKennzeichen ZerbrechlichKennzeichen UN-Nummer
Größere Mengen
Alle Rollen liegen auf Lager und lassen sich nachbestellen. Rahmenbestellungen, größere Stückzahlen und Angebote für öffentliche Auftraggeber laufen über den Beschaffungsservice.

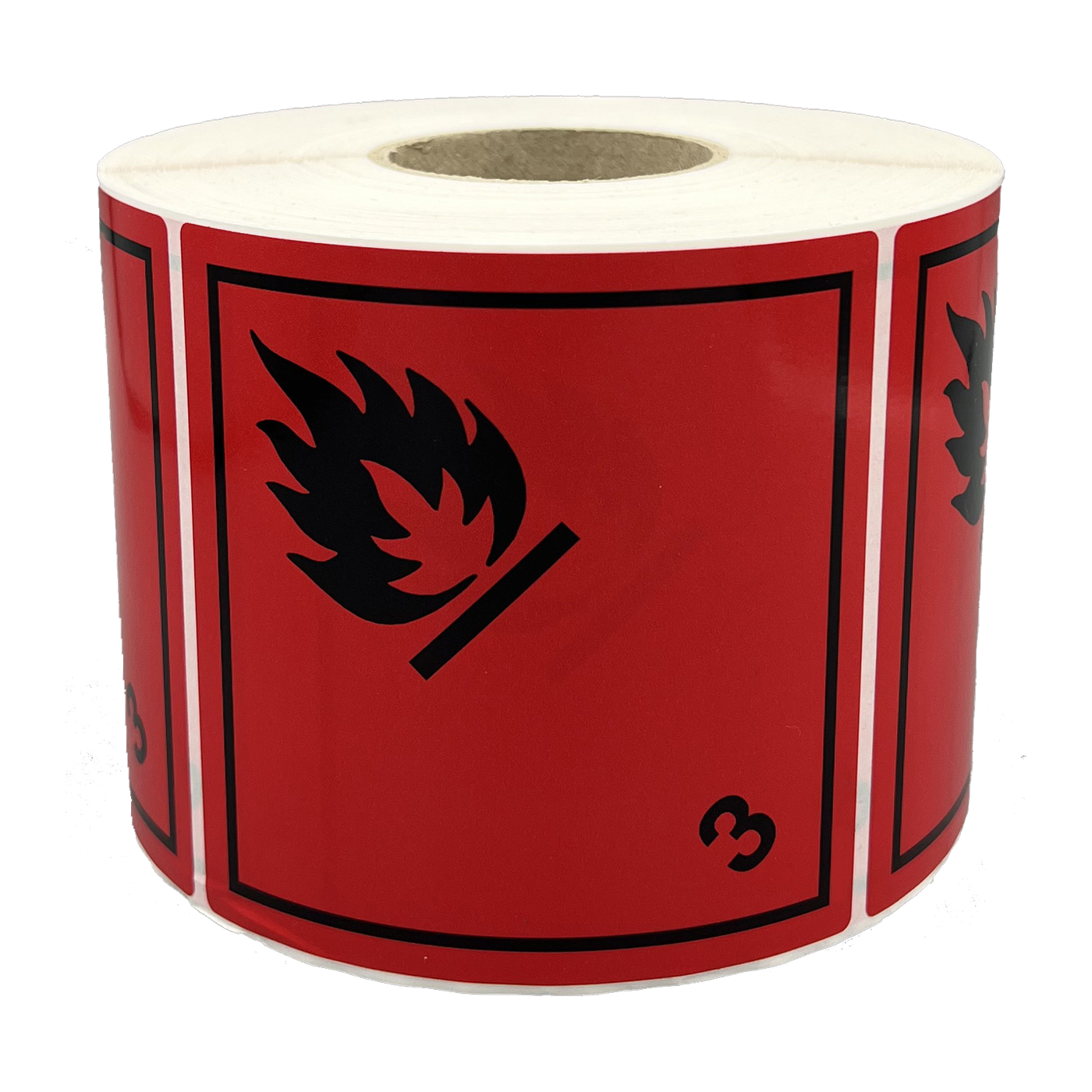

Giese-GEF Gefahrgutetikett Klasse 3 (Entzündbare flüssige Stoffe), 100 x 100 mm, Haftfolie, Rolle à 1.000 Stk., 300-10-1
Der Gefahrzettel Klasse 3 zeigt auf Versandstücken an, dass sie entzündbare flüssige Stoffe enthalten. Diese Rolle von Giese-GEF (Offenbach am Main) hat 1.000 Stück im Format 100 x 100 mm auf Haftfolie nach BS 5609. Dieselbe Kennzeichnung heißt im Handel auch Gefahrgutetikett oder Gefahrgutaufkleber Klasse 3.EinsatzbereicheDer Zettel gehört an Versandstücke und Umverpackungen mit Stoffen der Klasse 3. Beispiele sind Aceton (UN 1090), Benzin (UN 1203) und Methanol (UN 1230). Der Hersteller beschreibt als Gefahr den Brand und die Explosion, weil Dämpfe mit Luft explosionsfähige Gemische bilden können. Welche Zettel eine Sendung trägt, entscheidet der Versender.Gestaltung des GefahrzettelsDie Raute steht auf der Spitze und ist rot. Oben sitzt eine Flamme, nach ADR in Schwarz oder Weiß, unten die Ziffer 3. Etwa 5 mm innerhalb des Rands läuft eine Linie, oben in der Farbe des Symbols, unten in der Farbe der Ziffer. Das Mindestmaß nach ADR ist 100 x 100 mm.Eine Sonderregel betrifft selbstzersetzliche Stoffe und organische Peroxide. Sie brauchen keinen zusätzlichen Zettel 3, weil der Zettel 4.1 beziehungsweise 5.2 die Entzündbarkeit bereits anzeigt.Material und VerarbeitungDie Etiketten bestehen aus Haftfolie. Laut Hersteller ist sie seewasserbeständig nach BS 5609 (Section 2). Der IMDG-Code verlangt, dass Kennzeichen nach mindestens drei Monaten im Seewasser noch erkennbar sind, BS 5609 ist ein freiwilliger Weg, das nachzuweisen. Das Etikett ist laut Hersteller UV-beständig, der Kleber haftet permanent, innen wie außen. Auf der Rolle liegen 1.000 Etiketten einzeln auf Trägerband.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainHerstellernummer300-10-1Gefahrzettel-MusterNr. 3, Entzündbare flüssige StoffeFormat100 x 100 mm, RauteMaterialHaftfolie, seewasserbeständig nach BS 5609, UV-beständig (Herstellerangabe)Klebstoffpermanent, innen und außenLieferformRolle mit 1.000 StückGewicht je Rolleca. 1,9 kg laut HerstellerLieferumfang1 Rolle mit 1.000 Gefahrzetteln Klasse 3 (Entzündbare flüssige Stoffe), 100 x 100 mm, HaftfolieHäufige FragenReicht bei Methanol der Zettel 3? Nein. Methanol (UN 1230) trägt nach ADR die Zettel 3 und 6.1. Den zweiten Zettel gibt es als Gefahrzettel Klasse 6.1.Ersetzt der Zettel einen Großzettel? Nein. An Containern und Fahrzeugen sind Großzettel mit mindestens 250 x 250 mm vorgesehen, der Rollenzettel mit 100 x 100 mm kennzeichnet das Versandstück.Gibt es Klasse 3 auch auf Papier? Der Hersteller führt Klasse 3 auch als Haftpapier. Dieser Artikel ist die Folienausführung. Anfragen zur Papierfassung nimmt der Beschaffungsservice entgegen.Individueller Bedarf & BeschaffungsserviceMehr als eine Rolle, eine Rahmenbestellung oder weitere Klassen, Formate und Sprachfassungen aus dem Giese-Sortiment: Angebote dazu gibt es auf Anfrage, auch für öffentliche Auftraggeber. Anfragen laufen über den Beschaffungsservice.

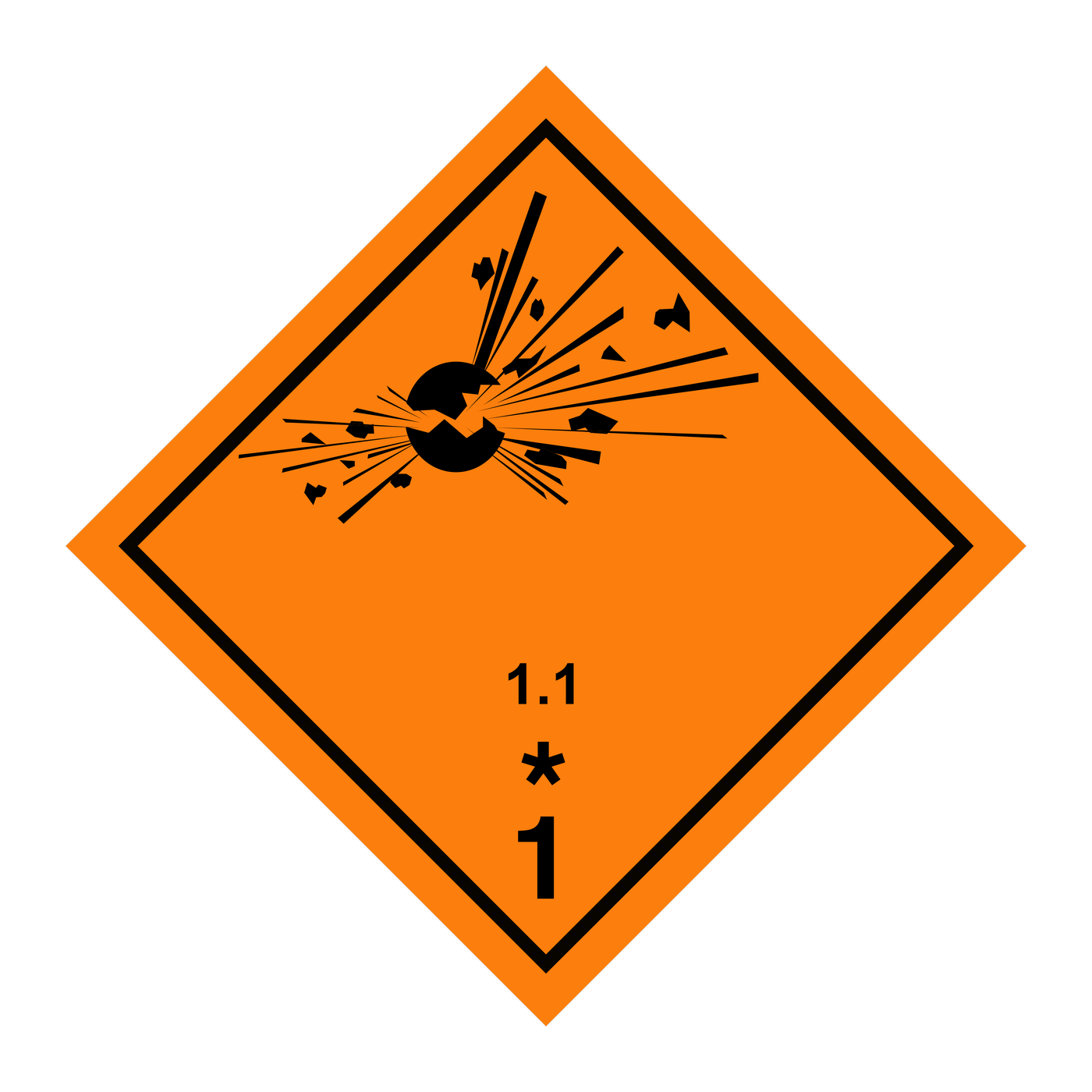

Giese-GEF Gefahrgutetikett Klasse 1.1 (Explosive Stoffe), 100 x 100 mm, Haftfolie, Rolle à 1.000 Stk., 100-10-1
Der Gefahrzettel Klasse 1 kennzeichnet Versandstücke mit explosiven Stoffen und Gegenständen mit Explosivstoff. Giese-GEF aus Offenbach am Main liefert ihn für die Unterklassen 1.1, 1.2 und 1.3 jeweils als eigene Rolle mit 1.000 Stück, 100 x 100 mm, auf Haftfolie nach BS 5609. Die Unterklasse ergibt sich über die Variante, gedruckt wird je Unterklasse getrennt. Als vierte Variante gibt es Unterklasse 1.1 mit Verträglichkeitsgruppe G (Aufdruck 1.1 G).EinsatzbereicheDer Zettel gehört an Versandstücke mit Stoffen oder Gegenständen der Unterklassen 1.1 bis 1.3, nach ADR in die Nähe der offiziellen Benennung. Die Unterklassen beschreiben die Gefahr: 1.1 ist massenexplosionsfähig, bei 1.2 besteht Gefahr durch Splitter, Spreng- und Wurfstücke ohne Massenexplosion, bei 1.3 steht die Feuergefahr mit geringer Luftdruck- oder Splitterwirkung im Vordergrund. Beispiele für 1.1 sind Trinitrotoluen, trocken (UN 0209) und Ammoniumnitrat mit mehr als 0,2 % brennbaren Stoffen (UN 0222), beide mit Klassifizierungscode 1.1D.Als Nebengefahrzettel kommt die Klasse 1 etwa bei organischen Peroxiden Typ B vor. UN 3102 trägt zum Beispiel die Zettel 5.2 und 1. Als Nebengefahrzettel bleiben Unterklasse und Verträglichkeitsgruppe frei, die Rollen mit vorgedruckter Unterklasse eignen sich dafür nicht. Für Unterklasse 1.4 gibt es ein eigenes Muster (Gefahrzettel 1.4). Welche Zettel eine Sendung braucht, legt der Versender anhand der Vorschriften fest.Gestaltung des GefahrzettelsDas Muster zeigt eine explodierende Bombe in Schwarz auf orangefarbenem Grund, unten steht die Ziffer 1. In der unteren Hälfte über der Ziffer sieht das ADR Platz für die Unterklasse und den Buchstaben der Verträglichkeitsgruppe vor. Beides entfällt, wenn die explosive Eigenschaft nur Nebengefahr ist. Das Mindestmaß nach ADR beträgt 100 x 100 mm. Ob zusätzlich zur Unterklasse ein Buchstabe vorgedruckt ist, lässt sich vor der Bestellung über den Beschaffungsservice klären. Die Variante 1.1 G trägt den Buchstaben G zusammen mit der Unterklasse 1.1 bereits als Aufdruck.Material und VerarbeitungDie Etiketten sind aus Haftfolie, die der Hersteller als seewasserbeständig nach BS 5609 angibt. Der IMDG-Code fordert Erkennbarkeit nach mindestens drei Monaten im Seewasser, BS 5609 ist dafür eine freiwillige Norm. Das Etikett ist laut Hersteller UV-beständig, der Kleber haftet permanent, innen wie außen. Jede Rolle trägt 1.000 Etiketten einzeln auf Trägerband.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainHerstellernummer100-10-1 für alle vier Varianten, bei 1.1 G am Etikettrand aufgedrucktGefahrzettel-MusterNr. 1, Explosive Stoffe und Gegenstände mit ExplosivstoffVariante Unterklasse 1.1massenexplosionsfähig, Beispiel UN 0209 (1.1D)Variante Unterklasse 1.2Gefahr durch Splitter, Spreng- und Wurfstücke, nicht massenexplosionsfähigVariante Unterklasse 1.3Feuergefahr mit geringer Luftdruck- oder Splitterwirkung, nicht massenexplosionsfähigVariante Unterklasse 1.1 GUnterklasse 1.1 mit Verträglichkeitsgruppe G, Aufdruck 1.1 GFormat100 x 100 mm, RauteMaterialHaftfolie, seewasserbeständig nach BS 5609, UV-beständig (Herstellerangabe)Klebstoffpermanent, innen und außenLieferformRolle mit 1.000 Stück je VarianteGewicht je Rolleca. 1,8 kg laut HerstellerLieferumfang1 Rolle mit 1.000 Gefahrzetteln der gewählten Unterklasse (1.1, 1.2, 1.3 oder 1.1 G), 100 x 100 mm, HaftfolieHäufige FragenWelche Variante brauche ich? Die Unterklasse ergibt sich aus der Klassifizierung des Stoffes oder Gegenstands, erkennbar am Klassifizierungscode, zum Beispiel 1.1D. Die Variante 1.1 G passt, wenn die Klassifizierung Unterklasse 1.1 mit der Verträglichkeitsgruppe G ergibt. Bei 1.4 bis 1.6 sind andere Muster nötig, siehe Klasse 1.4 und Klasse 1.5.Genügt ein Zettel für Fahrzeug oder Container? Nein. An Fahrzeugen und Containern sind Großzettel desselben Musters mit mindestens 250 x 250 mm vorgesehen. Der Zettel mit 100 x 100 mm gehört an das Versandstück.Individueller Bedarf & BeschaffungsserviceGrößere Mengen, Rahmenbestellungen, die übrigen Klassen sowie andere Formate und Sprachfassungen aus dem Giese-Sortiment lassen sich anfragen. Unternehmen und öffentliche Auftraggeber erhalten Angebote über den Beschaffungsservice.

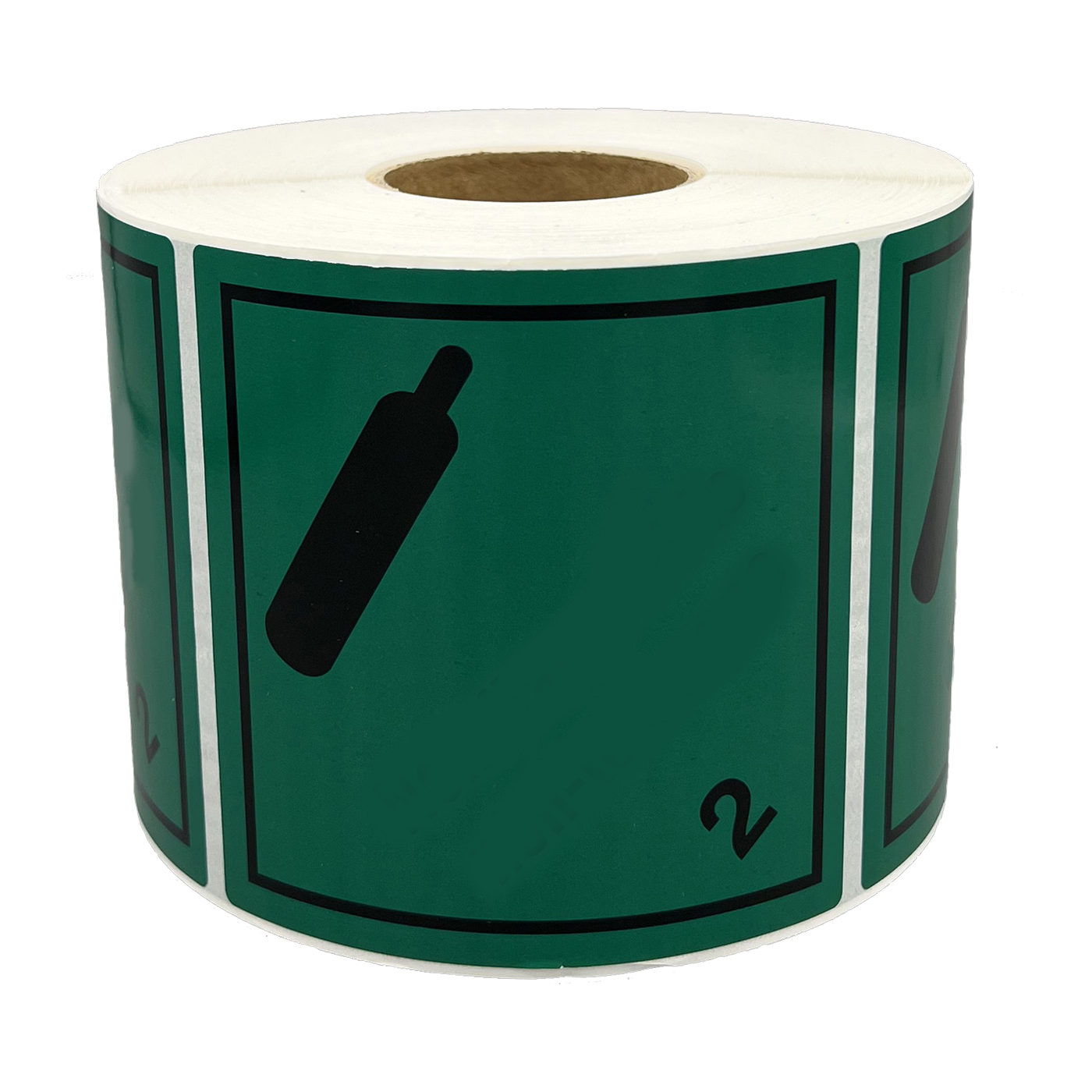

Giese-GEF Gefahrgutetikett Klasse 2.2 (Nicht entzündbare, nicht giftige Gase), 100 x 100 mm, Haftfolie, Rolle à 1.000 Stk., 220-10-1
Eine Gasflasche auf grünem Grund zeigt den Gefahrzettel 2.2, das ADR-Muster für nicht entzündbare, nicht giftige Gase. Die Rolle von Giese-GEF (Offenbach am Main) enthält 1.000 Stück im Format 100 x 100 mm auf Haftfolie nach BS 5609. Man findet den Zettel auch unter Gefahrgutetikett Klasse 2.2.EinsatzbereicheDer Zettel gehört auf Versandstücke und Gasflaschen mit Gasen wie Argon, verdichtet (UN 1006) oder Kohlendioxid, unter Druck verflüssigt (UN 1013). Als Gefahr nennt der Hersteller die Erstickungsgefahr und den Druck im Gefäß, bei tiefgekühlten Gasen kommen Kälteverbrennungen hinzu. Eingesetzt wird er für Versandstücke und Umverpackungen. Ob eine Sendung diesen Zettel allein oder mit weiteren trägt, prüft der Versender anhand der Vorschriften.Gestaltung des GefahrzettelsAuf grünem Grund steht das Symbol einer Gasflasche, unten in der Ecke die Ziffer 2. Symbol und Ziffer dürfen nach ADR schwarz oder weiß sein. Wie bei allen Gefahrzetteln ist das Etikett eine auf die Spitze gestellte Raute mit einer Innenlinie im Abstand von etwa 5 mm. Mindestens 100 x 100 mm schreibt das ADR vor, die Rolle hat genau dieses Maß.Material und VerarbeitungDas Etikett besteht aus Haftfolie. Der Hersteller gibt BS 5609 Section 2 an: Das Material soll drei Monate im Seewasser liegen können, ohne sich zu lösen oder unlesbar zu werden. Vorgeschrieben ist die Norm nicht, der IMDG-Code verlangt nur die Erkennbarkeit nach dieser Zeit. Der Kleber ist permanent und für innen und außen geeignet, die Folie ist laut Hersteller UV-beständig. Pro Rolle gibt es 1.000 Etiketten auf Trägerband.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainHerstellernummer220-10-1Gefahrzettel-MusterNr. 2.2, Nicht entzündbare, nicht giftige GaseFormat100 x 100 mm, RauteMaterialHaftfolie, seewasserbeständig nach BS 5609, UV-beständig (Herstellerangabe)Klebstoffpermanent, innen und außenLieferformRolle mit 1.000 StückGewicht je Rolleca. 1,9 kg laut HerstellerLieferumfang1 Rolle mit 1.000 Gefahrzetteln Klasse 2.2 (Nicht entzündbare, nicht giftige Gase), 100 x 100 mm, HaftfolieHäufige FragenWann gilt 2.2 und wann 2.1? Zettel 2.2 ist für Gase, die weder entzündbar noch giftig sind. Entzündbare Gase brauchen den roten Zettel mit Flamme (Klasse 2.1), giftige Gase den Zettel 2.3 mit Totenkopf (Klasse 2.3).Reicht der Zettel für ein Fahrzeug oder einen Container? Nein, dort sind Großzettel mit mindestens 250 x 250 mm vorgesehen. Dieser Zettel kennzeichnet das einzelne Versandstück.Gibt es eine englische Fassung? Der Hersteller führt eine Fassung mit englischem Aufdruck (NON-FLAMMABLE, NON-TOXIC GAS) unter der Nummer 221-10-1. Anfragen dazu nimmt der Beschaffungsservice entgegen.Individueller Bedarf & BeschaffungsserviceGrößere Mengen, Rahmenbestellungen, andere Klassen oder Formate und weitere Sprachfassungen aus dem Giese-Sortiment lassen sich auf Anfrage klären. Unternehmen und öffentliche Auftraggeber richten Anfragen an den Beschaffungsservice.

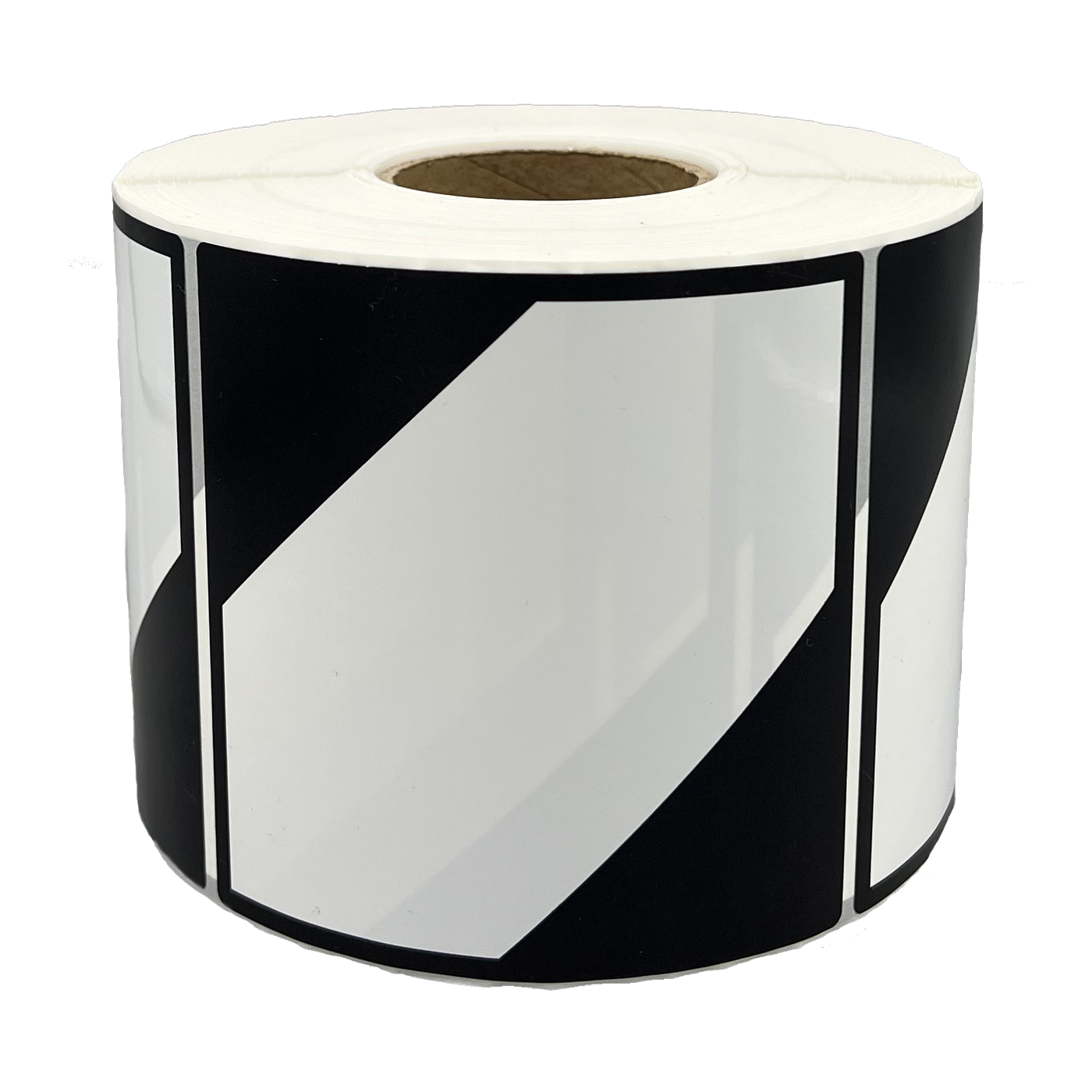

Giese-GEF Kennzeichen für begrenzte Mengen (LQ), 100 x 100 mm, Haftfolie, Rolle à 1.000 Stk., LQM-10-1
Das LQ-Kennzeichen markiert Versandstücke, die gefährliche Güter in begrenzten Mengen enthalten (Limited Quantities). Es ist eine auf die Spitze gestellte Raute mit schwarzer oberer und unterer Spitze und weißer Mitte, 100 x 100 mm groß, aus Haftfolie und als Rolle mit 1.000 Stück von Giese-GEF in Offenbach am Main erhältlich. Rechtlich zählt es zu den Kennzeichen nach Kapitel 3.4 ADR und gehört nicht zu den Gefahrzetteln.EinsatzbereicheDas Kennzeichen zeigt an, dass ein Versandstück nach den Erleichterungen für begrenzte Mengen verpackt ist. Die Mengengrenze je Innenverpackung steht in Tabelle A, Spalte 7a. Für UN 1350 Schwefel und UN 1942 Ammoniumnitrat sind es zum Beispiel jeweils 5 kg. Das Versandstück darf höchstens 30 kg Gesamtbruttomasse wiegen, bei Trays in Dehn- oder Schrumpffolie sind es 20 kg. Für die Luftbeförderung gilt das Kennzeichen nicht, dort kommt die Variante mit Y zum Einsatz (LQ mit Y). Bei zusammengesetzten Verpackungen mit flüssigen Stoffen in Innenverpackungen gelten auch für LQ-Versandstücke die Ausrichtungspfeile nach 5.2.1.10, mit den dort genannten Ausnahmen für kleine Innenverpackungen.Gestaltung des KennzeichensObere und untere Teilfläche sowie die Randlinie sind schwarz, der mittlere Bereich ist weiß oder kontrastierend. Das Kennzeichen misst mindestens 100 x 100 mm bei einer Randlinie von mindestens 2 mm. Erfordert es die Größe des Versandstücks, darf es auf 50 x 50 mm mit 1 mm Linie verkleinert werden. Es muss der Witterung ohne nennenswerte Beeinträchtigung standhalten. Für Beförderungseinheiten über 12 t mit mehr als 8 t LQ-Versandstücken sind Kennzeichen vorn und hinten vorgesehen, bei Containern auf allen vier Seiten, dann mit mindestens 250 x 250 mm. Ein Rollenetikett mit 100 x 100 mm ersetzt diese größeren Kennzeichen nicht.Material und VerarbeitungDie Rolle trägt 1.000 Kennzeichen auf Haftfolie, die der Hersteller als seewasserbeständig nach BS 5609 ausweist. Die Norm ist freiwillig. Für den Seeverkehr zählt die Anforderung des IMDG-Codes, dass die Angaben nach drei Monaten im Seewasser noch erkennbar sind. Laut Hersteller wiegt eine Rolle etwa 1,9 kg.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainHerstellernummerLQM-10-1KennzeichenBegrenzte Mengen (LQ) ohne Y, ADR 3.4.7Format100 x 100 mm, RauteMaterialHaftfolie, seewasserbeständig nach BS 5609 (Herstellerangabe)LieferformRolle mit 1.000 StückGewicht je Rolleca. 1,9 kg laut HerstellerLieferumfang1 Rolle mit 1.000 LQ-Kennzeichen (ohne Y), 100 x 100 mm, HaftfolieHäufige FragenBrauche ich für den Luftverkehr ein anderes Kennzeichen? Für die Luftbeförderung ist dieses Kennzeichen ausgenommen. Dort gilt das LQ-Kennzeichen mit Y nach den Technischen Anweisungen der ICAO.Genügt das Kennzeichen mit Y auch auf der Straße? Das ADR erkennt es an. Versandstücke mit Y-Kennzeichen gelten als entsprechend 3.4.1 bis 3.4.4 und brauchen das Kennzeichen ohne Y nicht. Das ohne Y bleibt die Wahl für Sendungen ohne Luftweg.Individueller Bedarf & BeschaffungsserviceMengenbedarf über eine Rolle hinaus, Rahmenbestellungen und weitere Kennzeichen, Formate oder Sprachfassungen aus dem Giese-GEF-Programm besorgt der Beschaffungsservice. Unternehmen und öffentliche Auftraggeber erhalten dazu ein Angebot auf Anfrage. Ob eine Sendung als begrenzte Menge versandt werden darf, prüft der Versender anhand der Vorschriften.

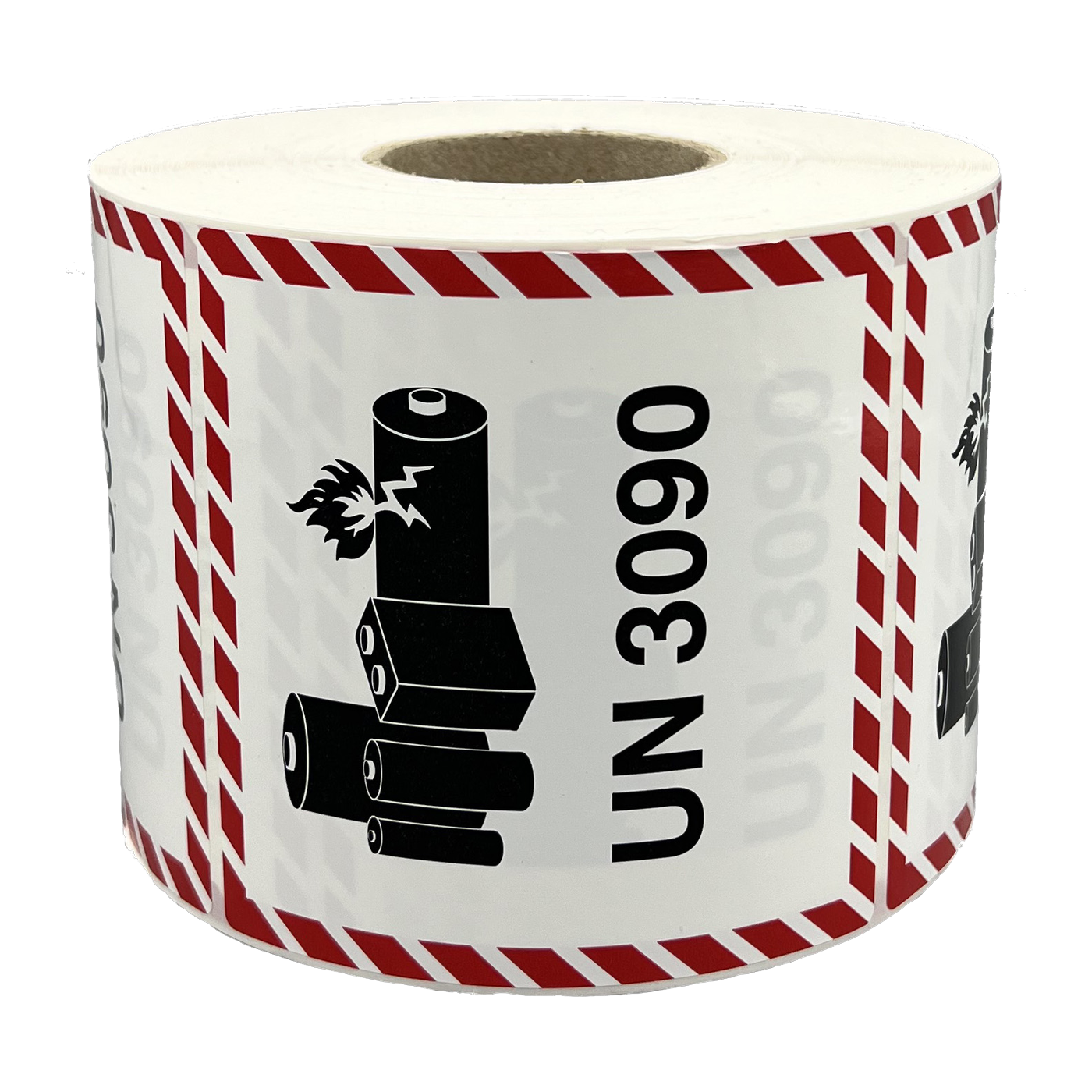

Giese-GEF Kennzeichen für Lithiumbatterien UN 3090, 100 x 100 mm, Haftfolie, Rolle à 1.000 Stk., LIT-10-1-3090
Das Batteriekennzeichen hat einen rot schraffierten Rand, ein Batteriesymbol und die UN-Nummer. Hier ist es in vier Ausführungen für UN 3090, 3091, 3480 und 3481 zu haben, jeweils 100 x 100 mm groß, auf Haftfolie und als Rolle mit 1.000 Stück. Hersteller ist Giese-GEF aus Offenbach am Main, das Etikett läuft dort unter der Bezeichnung IATA Lithium Battery Aufkleber.EinsatzbereicheDas Kennzeichen gehört an Versandstücke mit Zellen oder Batterien, die nach Sondervorschrift 188 oder 400 vorbereitet sind. Die vier Nummern bedeuten: UN 3090 Lithium-Metall-Zellen oder -Batterien, UN 3091 Lithium-Metall-Zellen oder -Batterien in Ausrüstungen enthalten oder mit diesen verpackt, UN 3480 Lithium-Ionen-Zellen oder -Batterien und UN 3481 Lithium-Ionen-Zellen oder -Batterien in Ausrüstungen enthalten oder mit diesen verpackt. Enthält eine Sendung mehrere dieser Nummern, stehen alle zutreffenden auf einem oder mehreren Kennzeichen. Es betrifft also lose Zellen und Batterien ebenso wie Geräte, in denen sie stecken oder denen sie beiliegen.Gestaltung des KennzeichensDas Kennzeichen ist ein Rechteck oder Quadrat mit schraffiertem Rand, die Schraffur ist mindestens 5 mm breit und rot. Es misst mindestens 100 x 100 mm und darf, wenn das Versandstück es erfordert, auf 100 mm Breite und 70 mm Höhe verkleinert werden. Als Symbol nennt das ADR eine Ansammlung von Batterien, von denen eine beschädigt ist und entflammt, über der UN-Nummer. Das Batteriekennzeichen ist kein Gefahrzettel 9A. Welches von beiden eine Sendung braucht, ergibt sich auf der Straße aus Tabelle A und Sondervorschrift 188, im Luftverkehr aus den IATA-Vorschriften.Material und VerarbeitungHaftfolie, laut Hersteller seewasserbeständig nach BS 5609. Die Norm ist freiwillig, der IMDG-Code verlangt Erkennbarkeit nach drei Monaten im Seewasser. Die Rolle mit 1.000 Stück wiegt ca. 1,6 kg laut Hersteller.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainUN 3090Lithium-Metall-Zellen oder -Batterien, Herstellernummer LIT-10-1-3090UN 3091Lithium-Metall, in Ausrüstungen enthalten oder mit diesen verpackt, Herstellernummer LIT-10-1-3091UN 3480Lithium-Ionen-Zellen oder -Batterien, Herstellernummer LIT-10-1-3480UN 3481Lithium-Ionen, in Ausrüstungen enthalten oder mit diesen verpackt, Herstellernummer LIT-10-1-3481Format100 x 100 mmMaterialHaftfolie, seewasserbeständig nach BS 5609 (Herstellerangabe)LieferformRolle mit 1.000 StückGewicht je Rolleca. 1,6 kg laut HerstellerLieferumfang1 Rolle mit 1.000 Batteriekennzeichen in der gewählten UN-Nummer, 100 x 100 mm, HaftfolieHäufige FragenIst das der Gefahrzettel 9A? Nein. Muster 9A ist ein Gefahrzettel der Klasse 9 mit Batteriesymbol, dieses Etikett ist ein Batteriekennzeichen, das ADR regelt es getrennt in 5.2.1.9. Den klassischen Gefahrzettel Klasse 9 gibt es als eigenen Artikel.Gibt es das Kennzeichen auch für Natrium-Ionen-Batterien? Das ADR 2025 nennt es auch für Natrium-Ionen (UN 3551, 3552). Im Luftverkehr streicht das Addendum 1 zur IATA DGR 67 (gültig ab 01.01.2026) die Angabe UN 3551 aus den Vorgaben für das Batteriekennzeichen, Straße und Luft weichen hier also ab. Zum Angebot gehören nur die vier Lithium-Nummern.Individueller Bedarf & BeschaffungsserviceGrößere Mengen, Rahmenbestellungen und weitere Kennzeichen, Formate oder Sprachfassungen aus dem Giese-GEF-Sortiment, zum Beispiel das Kennzeichen für umweltgefährdende Stoffe, kommen über den Beschaffungsservice. Angebote für Unternehmen und öffentliche Auftraggeber auf Anfrage. Welche Kennzeichnung die Sendung braucht, bestimmt der Versender.

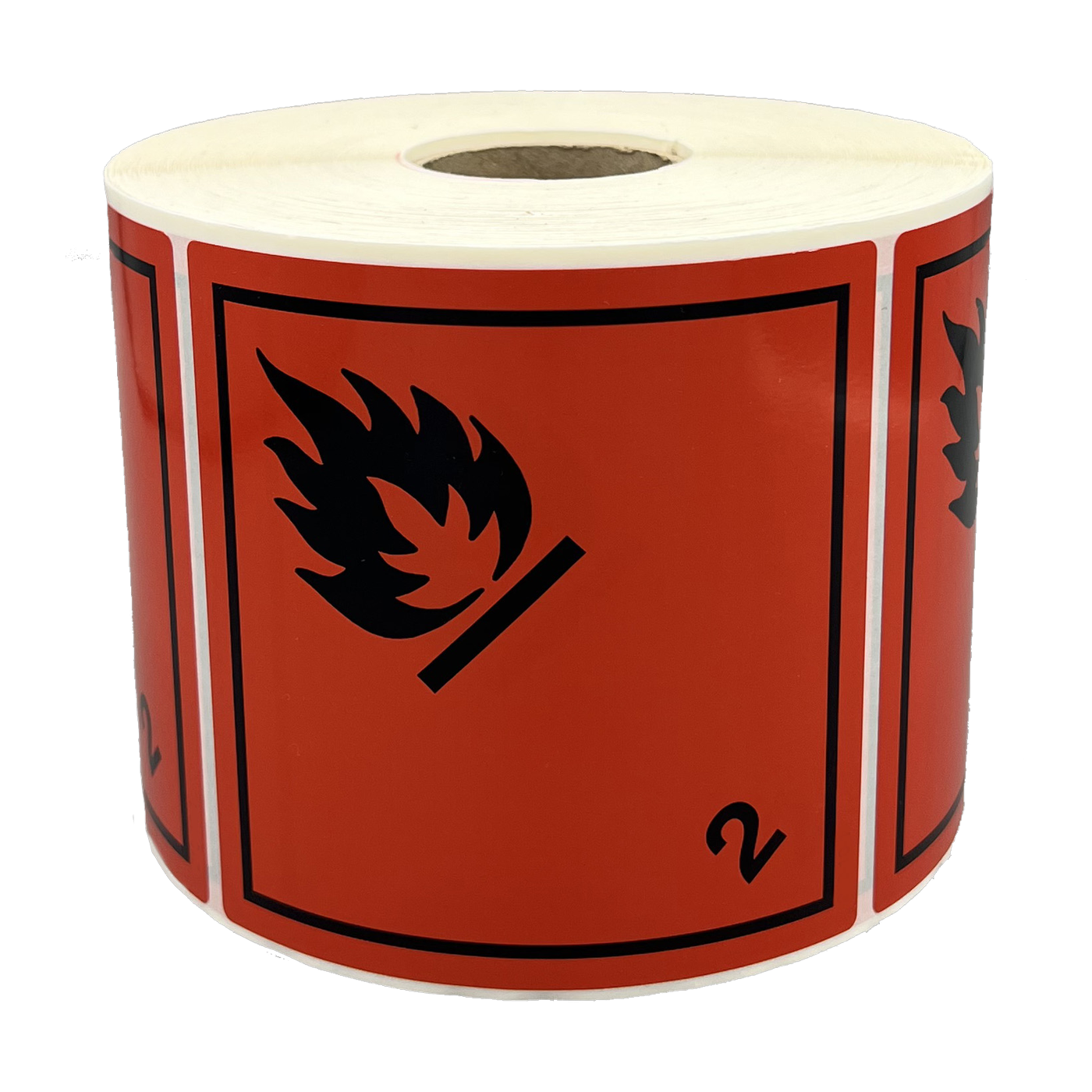

Giese-GEF Gefahrgutetikett Klasse 2.1 (Entzündbare Gase), 100 x 100 mm, Haftfolie, Rolle à 1.000 Stk., 210-10-1
Entzündbare Gase der Klasse 2 kennzeichnet der Gefahrzettel 2.1 mit einer Flamme auf rotem Grund. Giese-GEF aus Offenbach am Main liefert ihn als Rolle mit 1.000 Stück, 100 x 100 mm, auf Haftfolie nach BS 5609. Im Handel läuft derselbe Zettel auch als Gefahrgutetikett oder Gefahrgutaufkleber Klasse 2.1.EinsatzbereicheDer Zettel kommt auf Versandstücke und Umverpackungen mit entzündbaren Gasen, zum Beispiel Druckgaspackungen, entzündbar (UN 1950), Wasserstoff, verdichtet (UN 1049) oder Isobutan, unter Druck verflüssigt (UN 1969). Der Hersteller beschreibt die Warnung als Hinweis auf Brand- und Explosionsgefahr, denn die Gase stehen in ihren Gefäßen unter Druck. Was eine Sendung an Kennzeichnung braucht, entscheidet der Versender anhand der Vorschriften.Gestaltung des GefahrzettelsDas Symbol ist eine Flamme in Schwarz oder Weiß, die Ziffer 2 steht unten in der Ecke und darf ebenfalls schwarz oder weiß sein. Optisch gleicht der Zettel dem Zettel für entzündbare Flüssigkeiten (Klasse 3), die Ziffer unterscheidet beide. Auf Flaschen und Gaspatronen für Flüssiggas dürfen Symbol, Text und Ziffer bei ausreichendem Kontrast in der Farbe des Gefäßes erscheinen. Das ADR nennt 100 x 100 mm als Mindestmaß und erlaubt eine proportionale Verkleinerung nur, wenn die Größe des Versandstücks es erfordert und alle Elemente deutlich sichtbar bleiben.Material und VerarbeitungGedruckt wird auf Haftfolie, die der Hersteller als seewasserbeständig nach BS 5609 beschreibt. Hintergrund ist die Forderung des IMDG-Codes, dass Kennzeichen nach drei Monaten im Seewasser erkennbar bleiben. BS 5609 ist eine freiwillige Norm und nicht vorgeschrieben. Die Folie ist laut Hersteller UV-beständig, der Kleber haftet permanent, für innen und außen. Die Etiketten sitzen einzeln auf Trägerband.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainHerstellernummer210-10-1Gefahrzettel-MusterNr. 2.1, Entzündbare GaseFormat100 x 100 mm, RauteMaterialHaftfolie, seewasserbeständig nach BS 5609, UV-beständig (Herstellerangabe)Klebstoffpermanent, innen und außenLieferformRolle mit 1.000 StückGewicht je Rolleca. 1,9 kg laut HerstellerLieferumfang1 Rolle mit 1.000 Gefahrzetteln Klasse 2.1 (Entzündbare Gase), 100 x 100 mm, HaftfolieHäufige FragenPasst der Zettel auf Gasflaschen? Für Gasflaschen verweist das ADR auf eigene Maße nach ISO 7225:2005, abgestimmt auf die Flaschenschulter. 100 x 100 mm ist das Mindestmaß für Versandstücke allgemein, bei Flaschen sollte das Maß vor der Bestellung geprüft werden.Ersetzt er den Großzettel am Fahrzeug? Nein. Großzettel für Container und Fahrzeuge haben mindestens 250 x 250 mm, der Rollenzettel gehört an das Versandstück.Was unterscheidet 2.1 von 2.2 und 2.3? 2.1 steht für entzündbare Gase. Nicht entzündbare, nicht giftige Gase haben den grünen Zettel (Klasse 2.2), giftige Gase einen weißen mit Totenkopf (Klasse 2.3).Individueller Bedarf & BeschaffungsserviceWer größere Mengen, eine Rahmenbestellung oder weitere Klassen, Formate und Sprachfassungen aus dem Giese-Sortiment braucht, erhält auf Anfrage ein Angebot. Für Unternehmen und öffentliche Auftraggeber ist dafür der Beschaffungsservice zuständig.

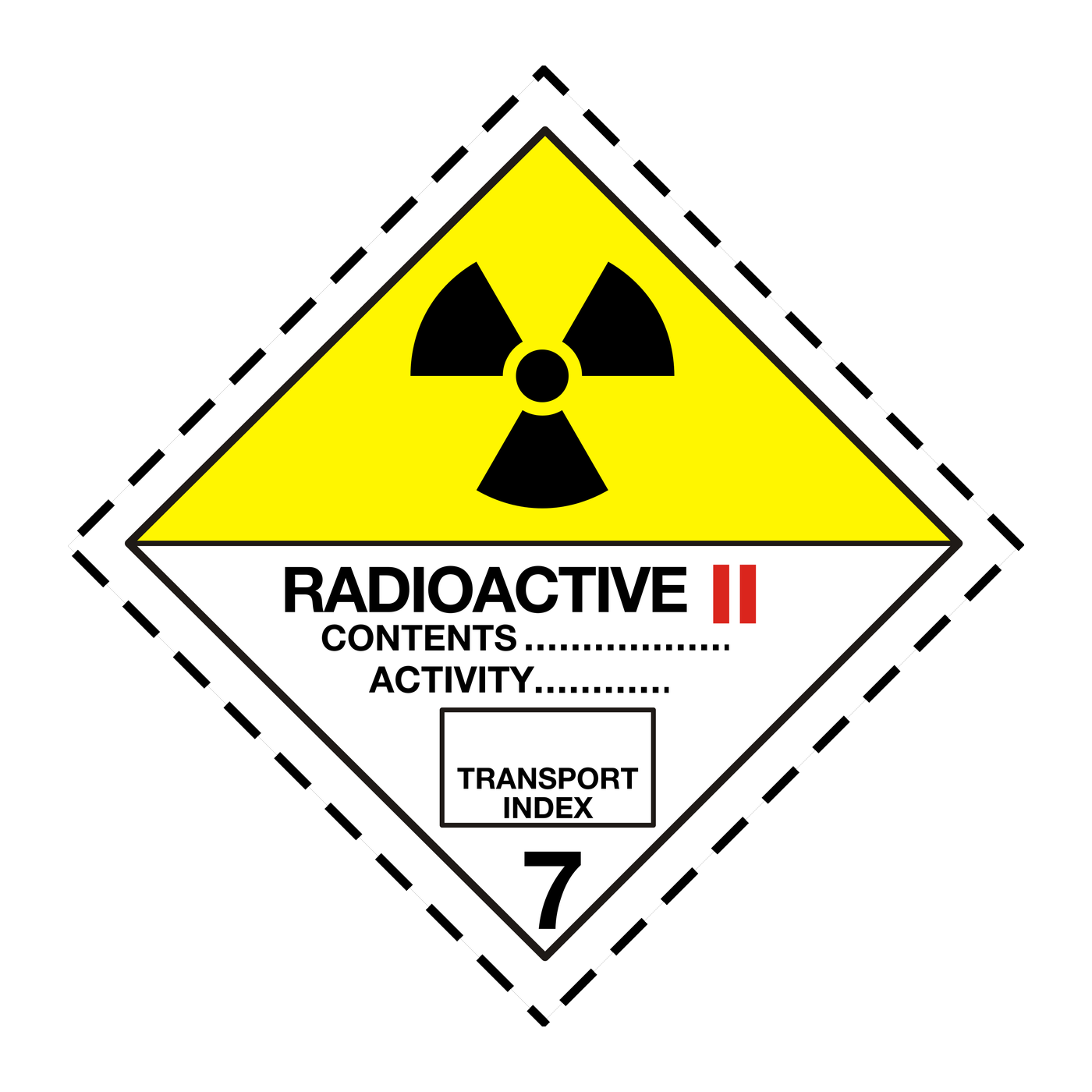

Giese-GEF Gefahrgutetikett Klasse 7, Muster 7B (Radioaktive Stoffe), 100 x 100 mm, Haftfolie, Rolle à 1.000 Stk., 720-10-1
Gefahrzettel der Klasse 7 für radioaktive Stoffe gibt es hier in drei Mustern: 7A (Kategorie I-WEISS), 7B (Kategorie II-GELB) und 7C (Kategorie III-GELB). Alle drei sind 100 x 100 mm groß, bestehen aus Haftfolie und kommen als Rolle mit 1.000 Stück von Giese-GEF aus Offenbach am Main. Die Variante wählt, wer das Versandstück kennzeichnet. Welche Kategorie zutrifft, ergibt sich aus dem Versandstück.EinsatzbereicheDie Zettel gehören an Versandstücke und Umverpackungen mit radioaktiven Stoffen, und zwar auf zwei gegenüberliegende Seiten. An Containern und Tanks werden alle vier Seiten gekennzeichnet. Die Kategorie hängt von Transportkennzahl und Dosisleistung ab und nicht von der UN-Nummer. Teil 2 des ADR nennt zum Beispiel UN 2915 (Typ A-Versandstück), UN 2916 (Typ B(U)-Versandstück) und UN 3332 (Typ A-Versandstück in besonderer Form). Je nach Kategorie trägt dasselbe Gut Muster 7A, 7B oder 7C.Gestaltung des GefahrzettelsAlle drei Muster zeigen das Strahlensymbol in Schwarz und die Ziffer 7 in der unteren Ecke. Sie unterscheiden sich durch Grund und Streifen:7A: weißer Grund, ein senkrechter roter Streifen7B: obere Hälfte gelb mit weißem Rand, untere Hälfte weiß, zwei rote Streifen7C: gestaltet wie 7B, aber mit drei roten StreifenDas ADR-Muster sieht den Text RADIOACTIVE, CONTENTS und ACTIVITY vor, ab 7B zusätzlich das Feld TRANSPORT INDEX. Nach ADR sind Radionuklid und Aktivität in Bq einzutragen, bei 7B und 7C auch die Transportkennzahl. Spaltbare Stoffe brauchen zusätzlich Muster 7E, das nicht zu diesem Artikel gehört. Großzettel an Containern und Fahrzeugen haben mindestens 250 x 250 mm, für Klasse 7 gilt das Muster 7D. Die Rollenzettel ersetzen sie nicht.Material und VerarbeitungDie Rollen werden vom Hersteller in Haftfolie gemäß BS 5609 geliefert. Die Norm ist freiwillig, der IMDG-Code verlangt Erkennbarkeit nach drei Monaten im Seewasser. Jede Rolle enthält 1.000 Stück eines Musters.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainMuster 7AKategorie I-WEISS, ein roter Streifen, Herstellernummer 710-10-1Muster 7BKategorie II-GELB, zwei rote Streifen, Herstellernummer 720-10-1Muster 7CKategorie III-GELB, drei rote StreifenFormat100 x 100 mm, RauteMaterialHaftfolie gemäß BS 5609LieferformRolle mit 1.000 StückLieferumfang1 Rolle mit 1.000 Gefahrzetteln im gewählten Muster (7A, 7B oder 7C), 100 x 100 mm, HaftfolieHäufige FragenWelches Muster brauche ich? Das bestimmt die Kategorie des Versandstücks, also Transportkennzahl und Dosisleistung. Sie lässt sich nicht aus der UN-Nummer ablesen, die Einstufung nimmt der Versender anhand der Vorschriften vor.Reicht der Zettel für den Container? Nein. Container, Tanks und Fahrzeuge tragen in der Regel Großzettel nach Muster 7D, die der Rollenzettel nicht ersetzt. Gefahrzettel nach Muster 7A, 7B oder 7C gehören nach ADR aber auch an Container und Tanks, dort an alle vier Seiten.Individueller Bedarf & BeschaffungsserviceWer weitere Klassen braucht, etwa Klasse 6.1 oder Klasse 8, findet sie im selben Sortiment. Über den Beschaffungsservice laufen außerdem größere Mengen, Rahmenbestellungen, andere Formate und Sprachfassungen aus dem Giese-GEF-Programm. Angebote für Unternehmen und öffentliche Auftraggeber gibt es auf Anfrage. Welche Kennzeichnung eine Sendung braucht, entscheidet der Versender.

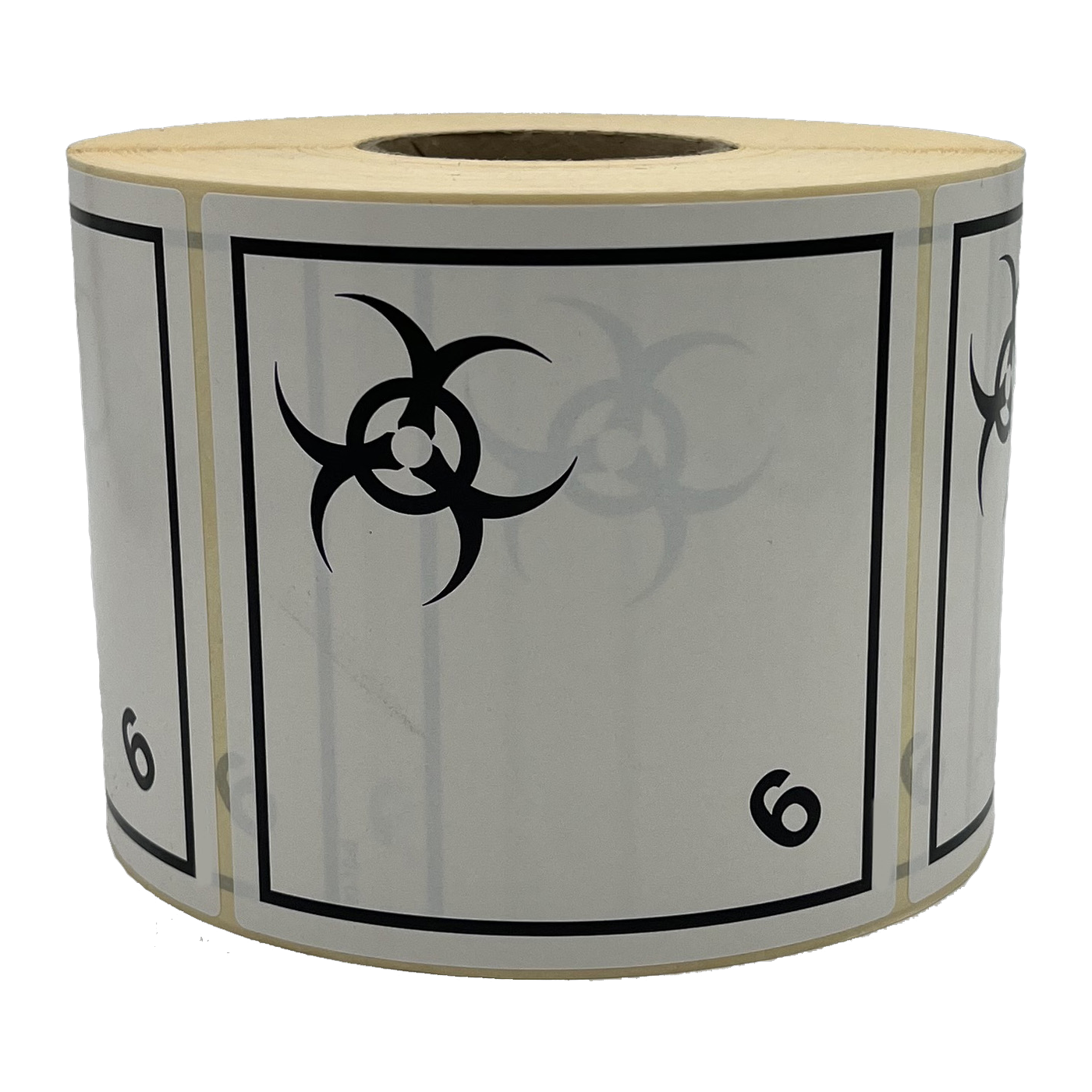

Giese-GEF Gefahrgutetikett Klasse 6.2 (Ansteckungsgefährliche Stoffe), 100 x 100 mm, Haftfolie, Rolle à 1.000 Stk., 620-10-1
Der Gefahrzettel Klasse 6.2 zeigt das Symbol für Biogefährdung, drei Sicheln um einen Kreis, in Schwarz auf weißem Grund und kennzeichnet ansteckungsgefährliche Stoffe. Giese-GEF aus Offenbach am Main liefert ihn als Rolle mit 1.000 Stück, 100 x 100 mm, auf Haftfolie nach BS 5609. Die Ziffer 6 steht unten in der Ecke.EinsatzbereicheDer Zettel dient nach Herstellerangabe zur Kennzeichnung ansteckungsgefährlicher Stoffe beim Transport und warnt vor Ansteckungsgefahr. In Klasse 6.2 stehen laut ADR unter anderem ansteckungsgefährliche Stoffe, gefährlich für Menschen (UN 2814), solche, die nur für Tiere gefährlich sind (UN 2900), und klinischer Abfall, unspezifiziert, n.a.g. (UN 3291).Neben dem Zettel 6.2 kommen alle weiteren Zettel hinzu, die die Eigenschaften des Inhalts erfordern (ADR 5.2.2.1.10). Container und Fahrzeuge erhalten Großzettel von mindestens 250 x 250 mm. Die Auswahl der Zettel liegt beim Versender.Gestaltung des GefahrzettelsDas Muster ist weiß mit schwarzem Biogefährdungssymbol. In der unteren Hälfte ist nach dem ADR-Muster schwarzer Text erlaubt: ANSTECKUNGSGEFÄHRLICHE STOFFE sowie die Aufforderung, bei Beschädigung oder Freiwerden unverzüglich die Gesundheitsbehörden zu verständigen. Die Klassenziffer unten ist die 6, wie beim Zettel 6.1.Material und VerarbeitungHaftfolie, seewasserbeständig nach BS 5609 laut Hersteller, permanent haftend und für innen wie außen geeignet. Die Folie ist UV-beständig. Geliefert wird eine Rolle mit 1.000 Stück. Für Versandstücke und Umverpackungen ist sie nach Herstellerangabe vorgesehen.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainHerstellernummer620-10-1Gefahrzettel-MusterNr. 6.2, Ansteckungsgefährliche StoffeFormat100 x 100 mmMaterialHaftfolie, seewasserbeständig nach BS 5609, UV-beständig (Herstellerangabe)Klebstoffpermanent haftend, für Innen- und AußenbereichLieferformRolle mit 1.000 StückGewicht je Rolleca. 1,9 kg laut HerstellerLieferumfang1 Rolle mit 1.000 Gefahrzetteln Klasse 6.2, 100 x 100 mmHäufige FragenReicht der Zettel 6.2 allein? Das hängt vom Inhalt ab. Das ADR verlangt zusätzlich alle Gefahrzettel, die zu den Eigenschaften des Inhalts passen. Das kann etwa der Zettel 6.1 oder der Zettel 8 sein, je nach Stoff.Wie unterscheidet sich 6.2 von 6.1? Der Zettel 6.1 hat einen Totenkopf, der 6.2 das Biogefährdungssymbol aus drei Sicheln um einen Kreis. Die Ziffer 6 unten ist bei beiden gleich.Wer bringt den Zettel an? Das ADR weist dem Verpacker die Beachtung der Vorschriften über Kennzeichnung und Bezettelung zu (1.4.3.2 b); der Absender sorgt dafür, dass Verpackungen mit den vorgeschriebenen Kennzeichen verwendet werden.Individueller Bedarf & BeschaffungsserviceRahmenbestellungen, größere Mengen und weitere Klassen, Formate oder Sprachfassungen aus dem Giese-Sortiment lassen sich über den Beschaffungsservice anfragen. Unternehmen und öffentliche Auftraggeber erhalten auf Anfrage ein Angebot.

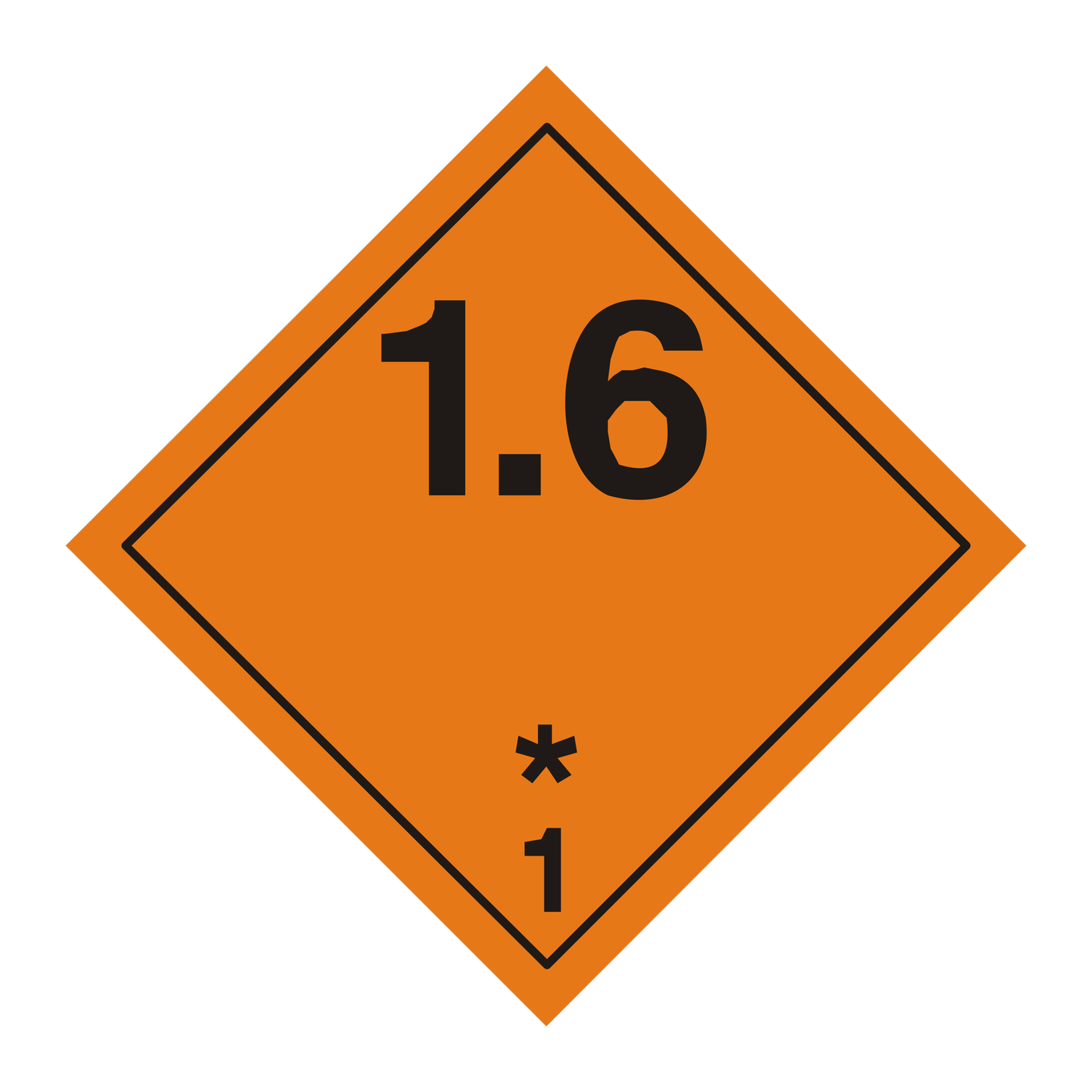

Giese-GEF Gefahrgutetikett Klasse 1.6 (Extrem unempfindliche Gegenstände), 100 x 100 mm, Haftfolie, Rolle à 1.000 Stk.
Dieser Gefahrzettel für die Klasse 1.6 gehört an Versandstücke mit extrem unempfindlichen Gegenständen, die nicht massenexplosionsfähig sind. Giese-GEF aus Offenbach am Main liefert ihn als Rolle mit 1.000 Stück, 100 x 100 mm, auf Haftfolie nach BS 5609.EinsatzbereicheDie Unterklasse 1.6 umfasst Gegenstände mit Explosivstoff, bei denen sich die Gefahr auf die Explosion eines einzigen Gegenstandes beschränkt. Das unterscheidet sie von der Unterklasse 1.5, die sehr unempfindliche massenexplosionsfähige Stoffe betrifft. Ein Beispiel ist UN 0486, Gegenstände mit Explosivstoff, extrem unempfindlich, Klassifizierungscode 1.6N.Der Zettel ist für Versandstücke gedacht. An Containern und Fahrzeugen sind Großzettel mit mindestens 250 x 250 mm vorgeschrieben, die ein 100-x-100-mm-Etikett nicht ersetzt. Die Auswahl der Kennzeichnung liegt beim Versender.Gestaltung des GefahrzettelsOrangefarbener Grund, die Ziffern 1.6 in Schwarz, ohne Bildsymbol. Die Zeichen sind bei 100 x 100 mm etwa 30 mm hoch, die Striche rund 5 mm dick. In der unteren Hälfte steht die Klassenziffer 1, darüber ist im ADR-Muster Platz für den Buchstaben der Verträglichkeitsgruppe. Gefahrzettel werden auf farblich kontrastierendem Hintergrund angebracht oder haben eine äußere Begrenzungslinie.Material und VerarbeitungDie Rolle trägt 1.000 Stück auf Haftfolie. Der Hersteller beschreibt die Folie als seewasserbeständig nach BS 5609. Das ist für den Seeverkehr relevant, wo der IMDG-Code verlangt, dass Kennzeichen nach drei Monaten im Seewasser erkennbar bleiben. BS 5609 ist dafür ein üblicher Nachweis, aber keine Pflichtnorm.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainGefahrzettel-MusterNr. 1.6, Unterklasse 1.6Format100 x 100 mmMaterialHaftfolie nach BS 5609, seewasserbeständig (Herstellerangabe)LieferformRolle mit 1.000 StückLieferumfang1 Rolle mit 1.000 Gefahrzetteln Klasse 1.6, 100 x 100 mmHäufige FragenWas ist der Unterschied zwischen 1.5 und 1.6? Beide Zettel sehen fast gleich aus, nur die Ziffern oben unterscheiden sich. Die 1.5 steht für sehr unempfindliche massenexplosionsfähige Stoffe, die 1.6 für extrem unempfindliche, nicht massenexplosionsfähige Gegenstände.Darf der Zettel verkleinert werden? Wenn es die Größe des Versandstücks erfordert, dürfen die Abmessungen proportional reduziert werden, solange Symbole und übrige Elemente deutlich sichtbar bleiben (ADR 5.2.2.2.1.1.3). Die Rolle selbst liefert das Mindestmaß von 100 x 100 mm.Gibt es weitere Zettel der Klasse 1? Ja, im Shop sind die Unterklasse 1.4 als Gefahrzettel 1.4 und das Muster Nr. 1 für 1.1 bis 1.3 als Gefahrzettel Klasse 1 geführt.Individueller Bedarf & BeschaffungsserviceWer größere Mengen, Rahmenbestellungen oder weitere Klassen, Formate und Sprachfassungen aus dem Giese-Sortiment braucht, bekommt auf Anfrage ein Angebot, auch als Unternehmen oder öffentlicher Auftraggeber. Anfragen laufen über den Beschaffungsservice.

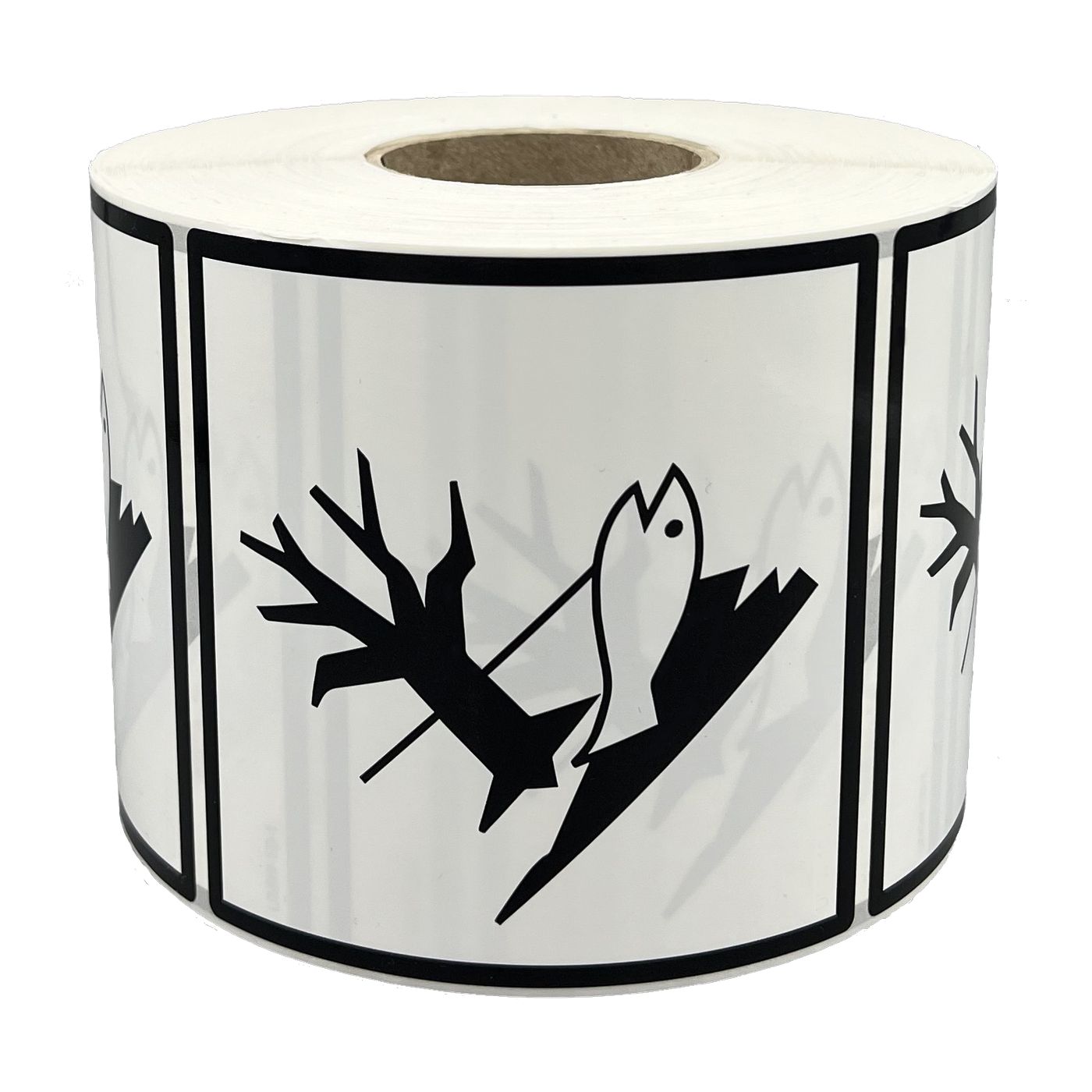

Giese-GEF Kennzeichen umweltgefährdende Stoffe, 100 x 100 mm, Haftfolie, Rolle à 1.000 Stk., UMW-10-1
Fisch und Baum in Schwarz auf Weiß: Das Kennzeichen für umweltgefährdende Stoffe wird an Versandstücke geklebt, deren Inhalt die Kriterien nach 2.2.9.1.10 ADR erfüllt. Giese-GEF aus Offenbach am Main liefert es als Rolle mit 1.000 Stück, 100 x 100 mm, auf Haftfolie.EinsatzbereicheDas Kennzeichen steht neben der UN-Nummer am Versandstück. Beispiele sind UN 3077 (umweltgefährdender Stoff, fest, n.a.g.) und UN 1203 (Benzin). Es gilt zusätzlich zu den Gefahrzetteln, bei UN 3077 also neben dem Gefahrzettel Klasse 9, bei Benzin neben dem Zettel Klasse 3. IBC über 450 Liter und Großverpackungen erhalten es auf zwei gegenüberliegenden Seiten. Die UN-Nummer selbst ist nicht Teil dieses Etiketts und wird gesondert angebracht, zum Beispiel mit dem Kennzeichen UN-Nummer zum Beschriften, mit einer Zeichenhöhe von mindestens 12 mm, bei Versandstücken bis 30 l oder 30 kg Nettomasse mindestens 6 mm.Gestaltung des KennzeichensDer Hersteller beschreibt einen toten Fisch und einen toten Baum in Schwarz auf weißem Grund. Das ADR verlangt eine Raute mit mindestens 100 x 100 mm und einer Begrenzungslinie von mindestens 2 mm. Ein Verkleinern ist zulässig, wenn alles deutlich sichtbar bleibt. Rechtlich ist es ein eigenes Kennzeichen nach 5.2.1.8 und kein Gefahrzettel.Material und VerarbeitungMaterial ist Haftfolie. Laut Hersteller ist sie seewasserbeständig nach BS 5609, einer freiwilligen Norm, die der IMDG-Code nicht vorschreibt. Eine Rolle enthält 1.000 Stück und wiegt laut Hersteller ca. 1,9 kg.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainHerstellernummerUMW-10-1KennzeichenUmweltgefährdende Stoffe, Fisch und Baum, ADR 5.2.1.8Format100 x 100 mm, RauteMaterialHaftfolie, seewasserbeständig nach BS 5609 (Herstellerangabe)LieferformRolle mit 1.000 StückGewicht je Rolleca. 1,9 kg laut HerstellerLieferumfang1 Rolle mit 1.000 Kennzeichen für umweltgefährdende Stoffe, 100 x 100 mm, HaftfolieHäufige FragenIst das ein Gefahrzettel? Nein, es ist ein Kennzeichen und ersetzt keinen Zettel. Die Gefahrzettel der Klassen am Versandstück bleiben bestehen.Wann kann es entfallen? Bei Einzel- oder zusammengesetzten Verpackungen mit höchstens 5 l (flüssig) oder 5 kg (fest) je Einzel- oder Innenverpackung (5.2.1.8.1).Gilt das auch für den Seeverkehr? Im Seeverkehr heißt das gleichwertige Kennzeichen Meeresschadstoff. Für Kennzeichen verlangt der IMDG-Code, dass sie nach drei Monaten im Seewasser noch erkennbar sind. Die Folie ist laut Hersteller seewasserbeständig nach BS 5609, einer freiwilligen Norm.Individueller Bedarf & BeschaffungsserviceWer größere Stückzahlen oder Rahmenbestellungen plant, bekommt über den Beschaffungsservice ein Angebot, ebenso für weitere Kennzeichen, Formate und Sprachfassungen aus dem Giese-GEF-Sortiment. Das gilt für Unternehmen und öffentliche Auftraggeber. Welche Kennzeichen am Versandstück stehen müssen, klärt der Versender mit den Vorschriften.

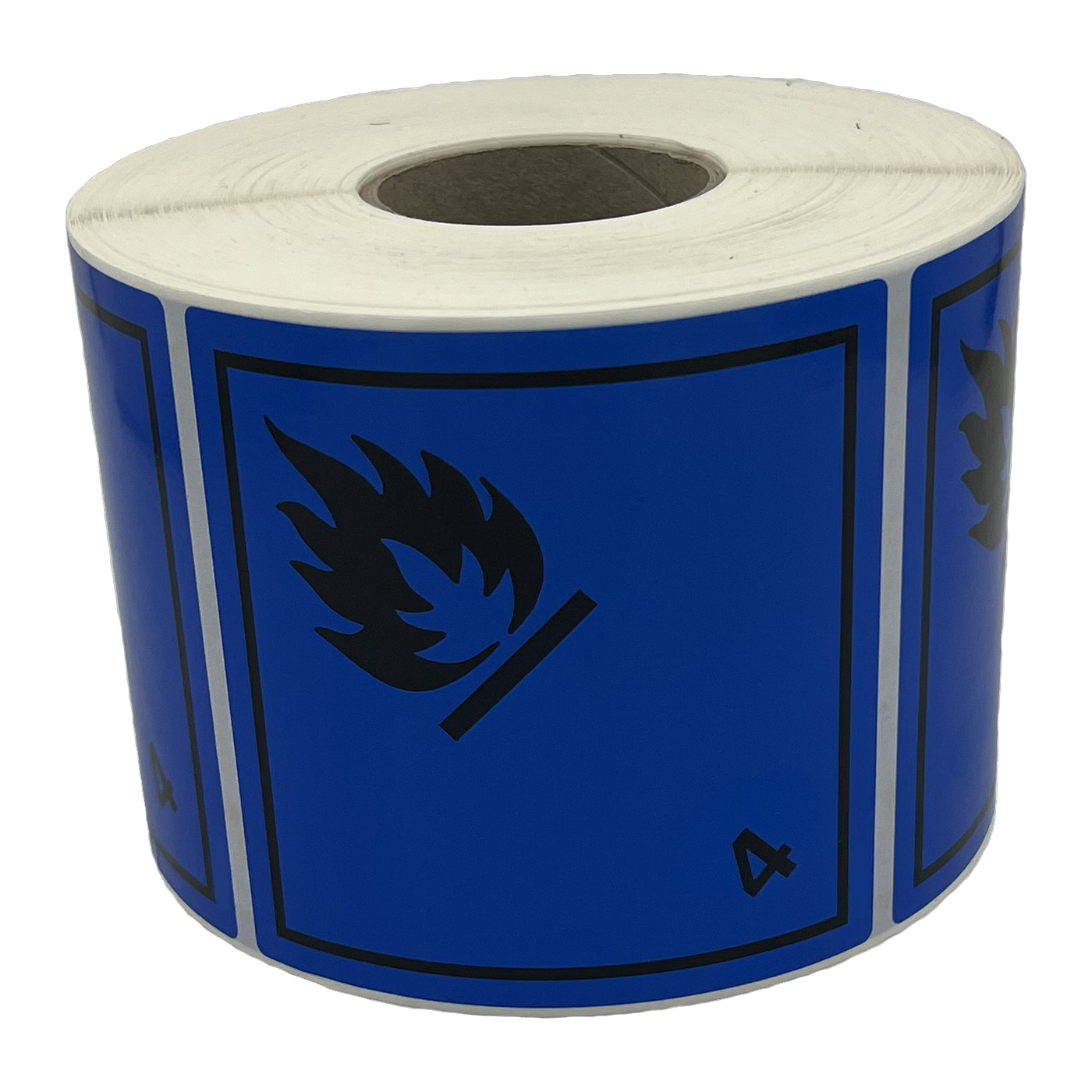

Giese-GEF Gefahrgutetikett Klasse 4.3 (Stoffe, die in Berührung mit Wasser entzündbare Gase entwickeln), 100 x 100 mm, Haftfolie, Rolle à 1.000 Stk., 430-10-1
Blauer Grund, schwarze oder weiße Flamme: So sieht der Gefahrzettel Klasse 4.3 aus. Er warnt vor Stoffen, die in Berührung mit Wasser entzündbare Gase entwickeln. Giese-GEF (Offenbach am Main) liefert ihn auf Haftfolie nach BS 5609, 100 x 100 mm, als Rolle mit 1.000 Stück.EinsatzbereicheDer Zettel gehört an Versandstücke mit wasserreaktiven Stoffen. Als Beispiele führt die Gefahrgutliste Natrium (UN 1428) und Lithiumhydrid, fest (UN 1414), beide mit dem Klassifizierungscode W2.Für Container und Fahrzeuge gelten Großzettel, Raute mit mindestens 250 x 250 mm. Der Rollenzettel ersetzt sie nicht. Ob und welche Zettel eine Sendung braucht, entscheidet der Versender.Gestaltung des GefahrzettelsDer Grund ist durchgehend blau. Symbol und Ziffer dürfen laut ADR schwarz oder weiß sein; dieses Wahlrecht gibt es bei 4.1 und 4.2 nicht. Die Ziffer in der unteren Ecke ist eine 4, nicht 4.3. Innerhalb des Rands läuft im Abstand von etwa 5 mm eine Linie, deren obere Hälfte die Farbe des Symbols hat.Material und VerarbeitungDie Rollenware ist Haftfolie, die der Hersteller als seewasserbeständig nach BS 5609 ausweist. Die Norm prüft in Section 2 das unbedruckte Material mit Kleber, unter anderem durch drei Monate Auslagerung in Meerwasser. Die Druckhaltbarkeit gehört zu Section 3 und wird davon getrennt bewertet. Der Kleber ist permanent, das Etikett für innen und außen gedacht und UV-beständig. Auf der Rolle sitzen 1.000 Stück.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainHerstellernummer430-10-1Gefahrzettel-MusterNr. 4.3, Wasserreaktive StoffeFormat100 x 100 mmMaterialHaftfolie, seewasserbeständig nach BS 5609, UV-beständig (Herstellerangabe)Klebstoffpermanent haftend, für Innen- und AußenbereichLieferformRolle mit 1.000 StückGewicht je Rolleca. 1,9 kg laut HerstellerLieferumfang1 Rolle mit 1.000 Gefahrzetteln Klasse 4.3, 100 x 100 mmHäufige FragenSind Flamme und Ziffer schwarz oder weiß? Das ADR lässt beides zu. Die Herstellerbeschreibung nennt "in Schwarz oder Weiß"; wer eine bestimmte Farbe braucht, klärt das vor der Bestellung.Wo klebt der Zettel bei großen Behältern? Bei IBC über 450 Litern und bei Großverpackungen gehören Gefahrzettel auf zwei gegenüberliegende Seiten (ADR 5.2.2.1.7).Was haben 4.1, 4.2 und 4.3 gemeinsam? Es sind drei eigene Klassen nach ADR, ihre Gefahrzettel tragen unten einheitlich die Ziffer 4. Die Zettel unterscheiden sich im Grund: 4.1 weiß mit roten Streifen, 4.2 oben weiß, unten rot, 4.3 blau.Individueller Bedarf & BeschaffungsserviceZusätzliche Rollen, Staffelmengen oder Rahmenbestellungen sind über den Beschaffungsservice anfragbar, ebenso weitere Klassen, Formate und Sprachfassungen aus dem Giese-Sortiment. Angebote für Unternehmen und öffentliche Auftraggeber gibt es unverbindlich.

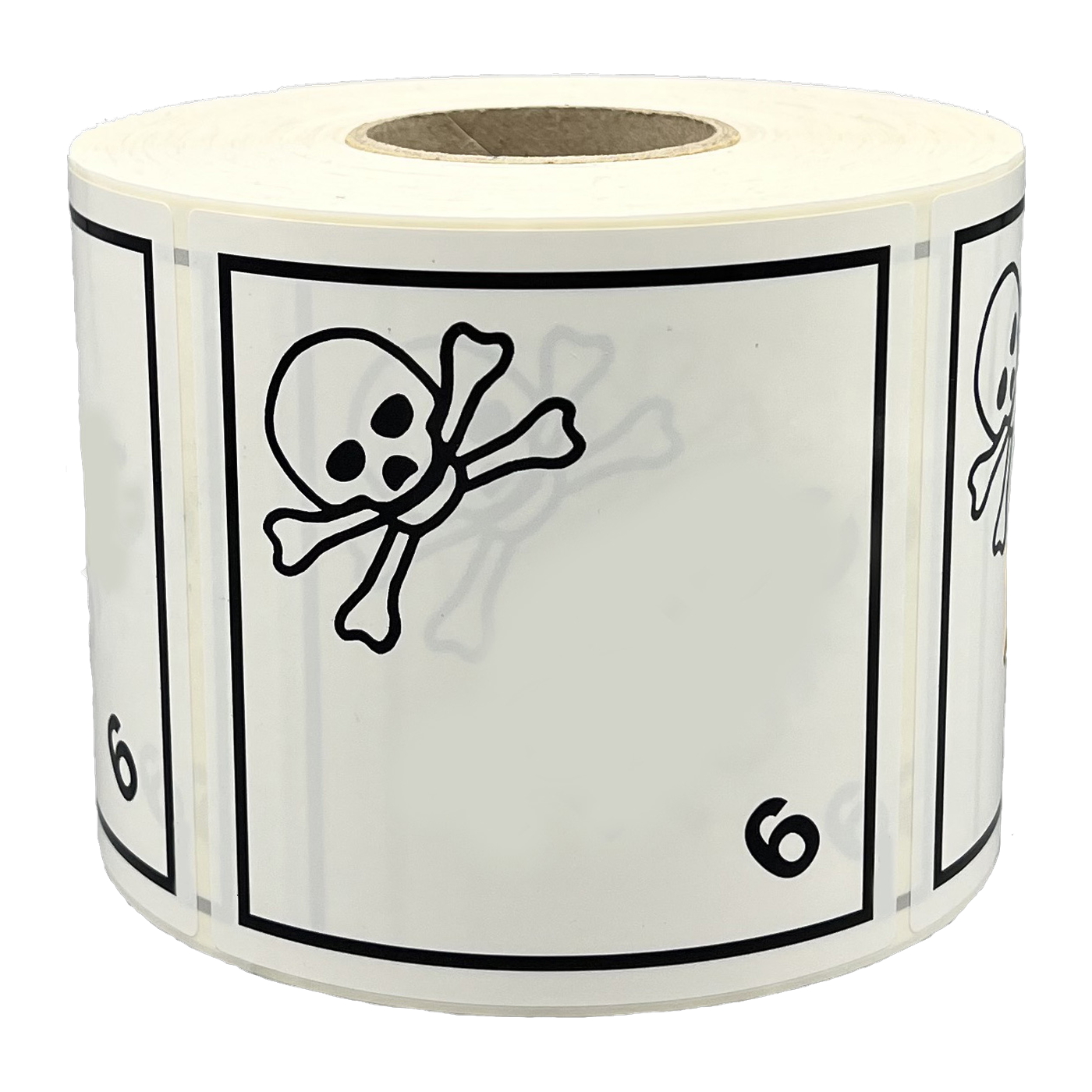

Giese-GEF Gefahrgutetikett Klasse 6.1 (Giftige Stoffe), 100 x 100 mm, Haftfolie, Rolle à 1.000 Stk., 610-10-1
Totenkopf mit gekreuzten Gebeinen in Schwarz auf weißem Grund, unten die Ziffer 6: Das ist der Gefahrzettel Klasse 6.1 für giftige Stoffe. Er wird von Giese-GEF in Offenbach am Main als Rolle mit 1.000 Stück auf Haftfolie nach BS 5609 geliefert, Format 100 x 100 mm.EinsatzbereicheDer Zettel warnt vor Vergiftungsgefahr beim Einatmen, Verschlucken oder bei Hautkontakt. Er kommt an Versandstücke und Umverpackungen mit giftigen Stoffen und häufig als Nebengefahrzettel zum Einsatz, etwa bei Methanol (UN 1230), das 3 und 6.1 trägt. Dafür passt der Gefahrzettel 3 dazu. Als Hauptzettel stehen in der Gefahrgutliste zum Beispiel Trichlorethylen (UN 1710) und Giftiger organischer flüssiger Stoff, n.a.g. (UN 2810).Container und Fahrzeuge brauchen Großzettel ab 250 x 250 mm, die der Rollenzettel nicht ersetzt. Die Auswahl trifft der Versender.Gestaltung des GefahrzettelsSymbol und Ziffer sind schwarz auf weiß, die Ziffer unten ist eine 6 (ADR 5.2.2.2.1.3 c). Optisch liegt der Zettel nah am Gefahrzettel 2.3 für giftige Gase; das Muster unterscheidet sich von ihm nur durch die Ziffer. Bei beiden gilt das Mindestmaß von 100 x 100 mm.Material und VerarbeitungDie Folie ist nach Herstellerangabe seewasserbeständig nach BS 5609 und UV-beständig. Der Kleber haftet permanent, einsetzbar im Innen- und Außenbereich. Das ADR lässt statt Gefahrzettel auch unauslöschbare Gefahrkennzeichen zu, die den Mustern genau entsprechen. Eine Rolle liefert 1.000 Zettel.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainHerstellernummer610-10-1Gefahrzettel-MusterNr. 6.1, Giftige StoffeFormat100 x 100 mmMaterialHaftfolie, seewasserbeständig nach BS 5609, UV-beständig (Herstellerangabe)Klebstoffpermanent haftend, für Innen- und AußenbereichLieferformRolle mit 1.000 StückGewicht je Rolleca. 1,9 kg laut HerstellerLieferumfang1 Rolle mit 1.000 Gefahrzetteln Klasse 6.1, 100 x 100 mmHäufige FragenReicht der Zettel 6.1 allein, wenn der Stoff auch entzündbar ist? Nicht immer. Methanol (UN 1230) trägt zum Beispiel 3 und 6.1. Welche Zettel für einen Stoff gelten, steht in der Gefahrgutliste des ADR.Wer muss die Zettel anbringen? Das ADR weist dem Absender die Verwendung vorschriftsmäßig gekennzeichneter Verpackungen zu und dem Verpacker die Beachtung der Vorschriften über Kennzeichnung und Bezettelung. In Deutschland nennt § 22 GGVSEB den Verpacker ausdrücklich.Woran erkenne ich den Unterschied zu 2.3 und 6.2? Zu 2.3 allein an der Ziffer (6 statt 2). Der Zettel 6.2 für ansteckungsgefährliche Stoffe trägt statt des Totenkopfs drei Sicheln um einen Kreis.Individueller Bedarf & BeschaffungsserviceGrößere Mengen, Rahmenbestellungen und weitere Klassen, Formate oder Sprachfassungen aus dem Giese-Sortiment können über den Beschaffungsservice angefragt werden. Unternehmen und öffentliche Auftraggeber bekommen auf Anfrage ein Angebot.

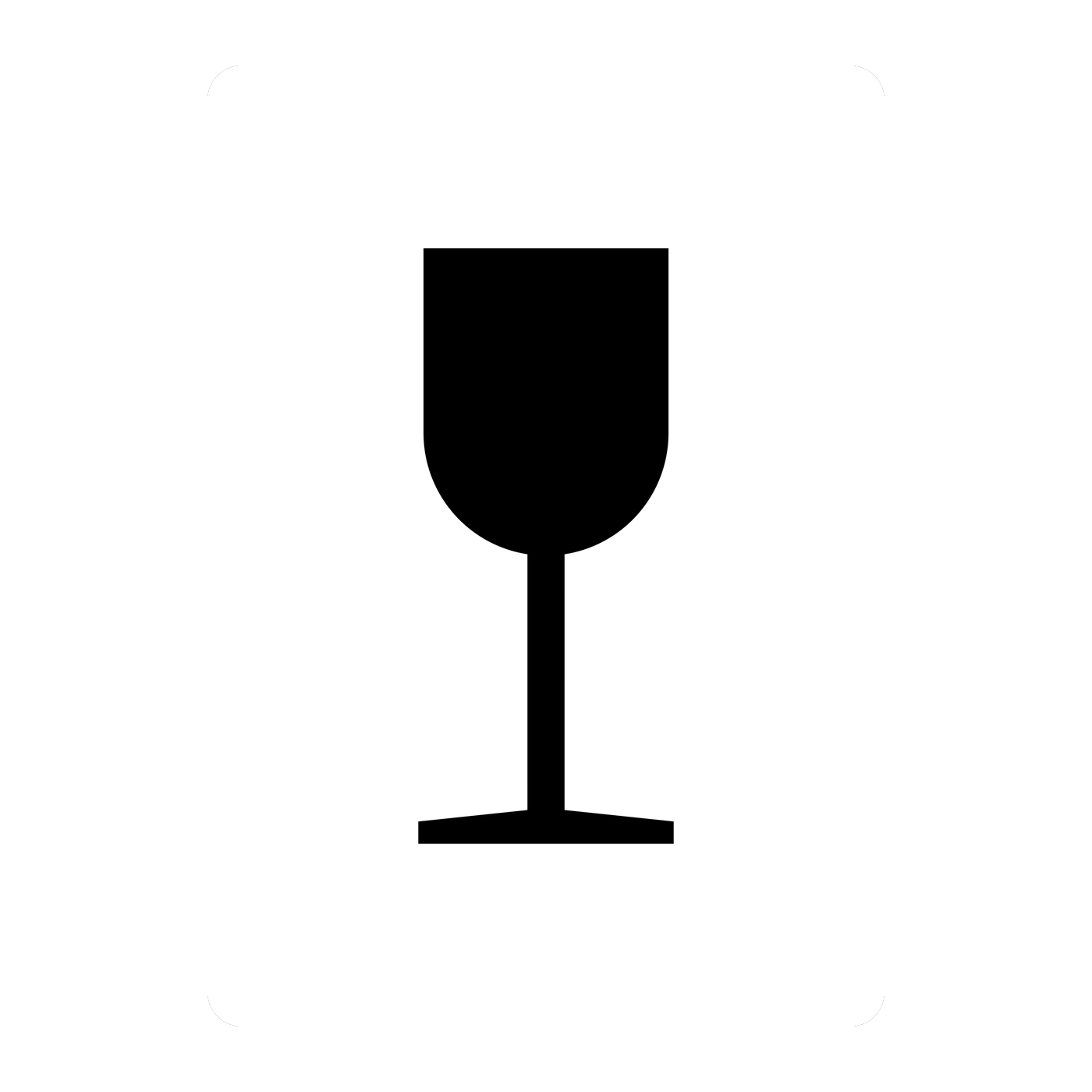

Giese-GEF Handhabungskennzeichen Zerbrechlich (Symbol Glas), 74 x 105 mm, PE-Haftfolie, Rolle à 1.000 Stk., 12-07-1
Der Aufkleber Zerbrechlich zeigt ein Weinglas-Symbol und kennzeichnet Versandstücke mit zerbrechlichem Inhalt. Er misst 74 x 105 mm, besteht aus PE-Haftfolie und kommt als Rolle mit 1.000 Stück von Giese-GEF aus Offenbach am Main. Als Handhabungssymbol für den Versand gehört er nicht zu den Gefahrgutkennzeichen.EinsatzbereicheAls Handhabungssymbol ergänzt er die Gefahrgutkennzeichnung und ersetzt sie nicht. Enthält die Sendung zusätzlich Gefahrgut, kommen dessen Kennzeichen dazu, etwa die Ausrichtungspfeile bei bestimmten Versandstücken mit flüssigen gefährlichen Gütern oder ein Gefahrzettel Klasse 3 bei entzündbaren Flüssigkeiten.Gestaltung des KennzeichensDie Grafik ist ein Weinglas-Symbol, die Bezeichnung des Herstellers lautet Versandaufkleber Symbol Zerbrechlich Glas. Das Format ist 74 x 105 mm. Eine Norm nennt der Hersteller für diesen Artikel nicht.Material und VerarbeitungDas Etikett besteht aus PE-Haftfolie. Laut Hersteller haftet das Etikett permanent, innen wie außen, und ist UV-beständig. Auf der Rolle sitzen 1.000 Stück, das Rollengewicht liegt laut Hersteller bei etwa 1,6 kg.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainHerstellernummer12-07-1SymbolZerbrechlich, Glas (Weinglas)Format74 x 105 mmMaterialPE-Haftfolie, laut Hersteller UV-beständigKlebstoffpermanent haftend, innen und außenLieferformRolle mit 1.000 StückGewicht je Rolleca. 1,6 kg laut HerstellerLieferumfang1 Rolle mit 1.000 Aufklebern Zerbrechlich (Symbol Glas), 74 x 105 mm, PE-HaftfolieHäufige FragenIst der Aufkleber ein Gefahrgutkennzeichen? Nein. Er ist ein Handhabungssymbol für den Versand. Für Gefahrgut gelten die Gefahrzettel und Kennzeichen der jeweiligen Klasse.Was ist der Unterschied zu den Ausrichtungspfeilen? Das Glas-Symbol warnt vor Bruch. Die Ausrichtungspfeile zeigen die Lage des Versandstücks, das ADR verlangt sie bei bestimmten Versandstücken mit flüssigen gefährlichen Gütern.Hält der Aufkleber im Außenbereich? Der Hersteller nennt das Etikett permanent haftend für innen und außen und UV-beständig. Eine Aussage zu Seewasser macht er für diesen Artikel nicht.Wann verlangt das ADR die Ausrichtungspfeile? Bei zusammengesetzten Verpackungen mit flüssigen Stoffen in Innenverpackungen, bei Einzelverpackungen mit Lüftungseinrichtung, bei Kryo-Behältern und bei Maschinen mit flüssigen gefährlichen Gütern, jeweils auf zwei gegenüberliegenden senkrechten Seiten (5.2.1.10.1). Ausnahmen gelten unter anderem für Innenverpackungen bis 120 ml mit saugfähigem Material und für dicht verschlossene Innenverpackungen bis 500 ml. Der Aufkleber Zerbrechlich zeigt keine Ausrichtung und ersetzt die Ausrichtungspfeile deshalb nicht.Wie groß ist der Aufkleber? Er misst 74 x 105 mm, also 7,4 x 10,5 cm. Eine Rolle enthält 1.000 Stück.Individueller Bedarf & BeschaffungsserviceMehr als eine Rolle, Rahmenbestellungen oder andere Handhabungssymbole und Formate aus dem Giese-GEF-Sortiment bearbeitet der Beschaffungsservice. Für Unternehmen und öffentliche Auftraggeber erstellt er auf Anfrage ein Angebot.

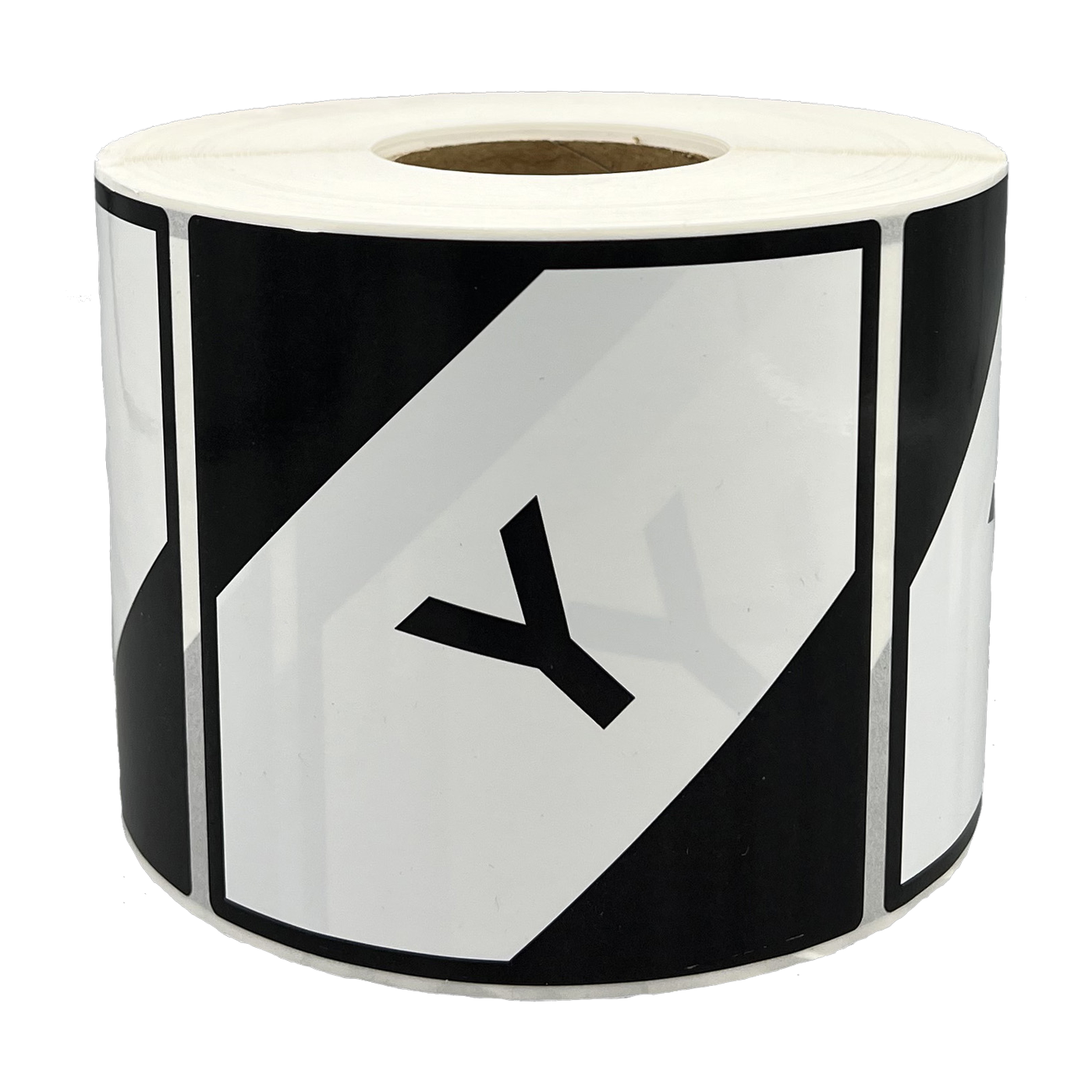

Giese-GEF Kennzeichen begrenzte Mengen mit Y (Luftverkehr), 100 x 100 mm, Haftfolie, Rolle à 1.000 Stk., LQY-10-1
Dieses Kennzeichen trägt in der weißen Mitte der LQ-Raute ein schwarzes Y. Es bestätigt, dass ein Versandstück mit begrenzten Mengen nach den Technischen Anweisungen der ICAO für den Luftverkehr verpackt ist. Das Etikett ist 100 x 100 mm groß, besteht aus Haftfolie und wird von Giese-GEF (Offenbach am Main) als Rolle mit 1.000 Stück geliefert.EinsatzbereicheZum Einsatz kommt es bei Versandstücken, die als begrenzte Menge auch mit dem Flugzeug reisen. Eine Besonderheit steht in 3.4.9 ADR: Auf der Straße wird das Y-Kennzeichen anerkannt. Versandstücke mit diesem Kennzeichen gelten als entsprechend 3.4.1 bis 3.4.4 verpackt und brauchen das LQ-Kennzeichen ohne Y nicht zusätzlich. Bei zusammengesetzten Verpackungen mit flüssigem Inhalt in Innenverpackungen kommen nach ADR in der Regel Ausrichtungspfeile dazu. Welche Mengen je Innenverpackung zulässig sind, regeln die Vorschriften des jeweiligen Verkehrsträgers, für das Y-Kennzeichen die Technischen Anweisungen der ICAO.Gestaltung des KennzeichensDie Raute hat dieselbe Form wie beim normalen LQ-Kennzeichen. Obere und untere Teilfläche, Randlinie und das Y sind schwarz, der mittlere Bereich ist weiß oder ausreichend kontrastierend. Im ADR trägt die Abbildung die Nummer 3.4.8.1.Material und VerarbeitungHaftfolie mit der Herstellerangabe seewasserbeständig nach BS 5609. Das ist ein freiwilliger Nachweis und keine Vorgabe des IMDG-Codes, der Erkennbarkeit nach drei Monaten im Seewasser fordert. Pro Rolle liefert Giese-GEF 1.000 Etiketten, das Rollengewicht liegt laut Hersteller bei etwa 1,9 kg.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainHerstellernummerLQY-10-1KennzeichenBegrenzte Mengen mit Y, ADR 3.4.8Format100 x 100 mm, RauteMaterialHaftfolie, seewasserbeständig nach BS 5609 (Herstellerangabe)LieferformRolle mit 1.000 StückGewicht je Rolleca. 1,9 kg laut HerstellerLieferumfang1 Rolle mit 1.000 LQ-Kennzeichen mit Y, 100 x 100 mm, HaftfolieHäufige FragenGilt das Y-Kennzeichen nur im Luftverkehr? Nein. Es ist das Luftverkehrs-Kennzeichen, wird aber im Straßenverkehr nach ADR ausdrücklich anerkannt (3.4.9).Worin liegt der Unterschied zum LQ-Kennzeichen ohne Y? Die Raute ist dieselbe, im Mittelfeld steht beim Luftverkehrs-Kennzeichen zusätzlich ein Y. Für die Luftbeförderung ist das Kennzeichen ohne Y nicht vorgesehen.Wie groß muss das Kennzeichen sein? Mindestens 100 x 100 mm bei einer Randlinie von mindestens 2 mm. Bei kleinen Versandstücken ist eine Verkleinerung auf 50 x 50 mm mit 1 mm Linie zulässig (3.4.8.1, 3.4.8.2). Die Rolle liefert die Normalgröße.Individueller Bedarf & BeschaffungsserviceGrößere Mengen, Rahmenbestellungen und weitere Kennzeichen, Formate oder Sprachfassungen aus dem Giese-GEF-Programm laufen über den Beschaffungsservice. Angebote für Unternehmen und öffentliche Auftraggeber gibt es auf Anfrage. Die Wahl des Kennzeichens trifft der Versender anhand der Vorschriften der jeweiligen Verkehrsträger.

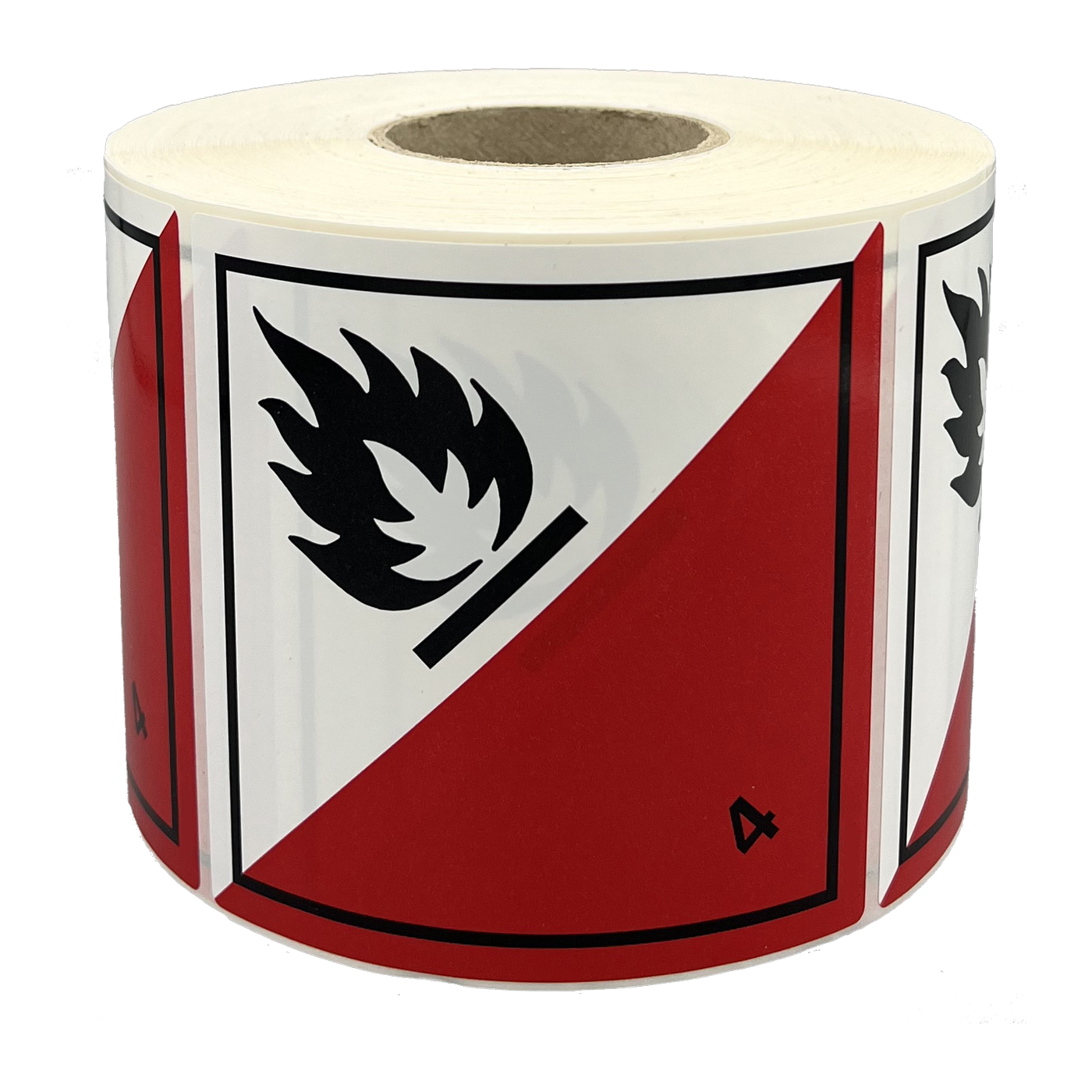

Giese-GEF Gefahrgutetikett Klasse 4.2 (Selbstentzündliche Stoffe), 100 x 100 mm, Haftfolie, Rolle à 1.000 Stk., 420-10-1
Der Gefahrzettel Klasse 4.2 gehört an Versandstücke mit selbstentzündlichen Stoffen. Er ist in der oberen Hälfte weiß, in der unteren rot und trägt eine schwarze Flamme. Die Rolle von Giese-GEF aus Offenbach am Main enthält 1.000 Stück, 100 x 100 mm, auf Haftfolie nach BS 5609.EinsatzbereicheTitan-Pulver, trocken (UN 2546, Code S4): Zettel 4.2Phosphor, weiß, trocken (UN 1381, Code ST4): Zettel 4.2 und 6.1Das sind zwei Beispiele aus der Gefahrgutliste. Wer den Phosphor versendet, braucht neben diesem Zettel auch den Gefahrzettel 6.1. Ein 100-x-100-mm-Zettel ersetzt keinen Großzettel (mindestens 250 x 250 mm) an Containern und Fahrzeugen. Die Auswahl der Zettel trifft der Versender.Gestaltung des GefahrzettelsZwei Farbflächen teilen das Muster waagerecht: oben weiß, unten rot. Die Flamme ist schwarz, ebenso die Ziffer. Unten steht eine 4, nicht 4.2 (ADR 5.2.2.2.1.3 b). Diese Zweiteilung unterscheidet den Zettel vom weißen mit roten Streifen für Klasse 4.1 und vom einfarbig blauen für 4.3.Material und VerarbeitungDas Trägermaterial ist Haftfolie, nach Herstellerangabe seewasserbeständig nach BS 5609. Der IMDG-Code verlangt für Kennzeichen auf Versandstücken, dass sie nach mindestens drei Monaten im Seewasser noch erkennbar sind. Er nennt keine Norm; BS 5609 wird als Nachweis genutzt, ist aber freiwillig. Der Kleber haftet permanent, die Folie ist für Innen- und Außenbereich ausgelegt und UV-beständig. Die Rolle fasst 1.000 Zettel.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainHerstellernummer420-10-1Gefahrzettel-MusterNr. 4.2, Selbstentzündliche StoffeFormat100 x 100 mmMaterialHaftfolie, seewasserbeständig nach BS 5609, UV-beständig (Herstellerangabe)Klebstoffpermanent haftend, für Innen- und AußenbereichLieferformRolle mit 1.000 StückGewicht je Rolleca. 1,9 kg laut HerstellerLieferumfang1 Rolle mit 1.000 Gefahrzetteln Klasse 4.2, 100 x 100 mmHäufige FragenWie unterscheide ich 4.2 von 4.1 und 4.3? Über den Grund: 4.1 ist weiß mit sieben roten Streifen (siehe Gefahrzettel 4.1), 4.2 oben weiß und unten rot, 4.3 blau (siehe Gefahrzettel 4.3). Das Symbol ist überall eine Flamme.Wie witterungsbeständig muss ein Gefahrzettel sein? Das ADR verlangt, dass Gefahrzettel der Witterung ohne nennenswerte Beeinträchtigung ihrer Wirkung standhalten und dass Symbole, Text und Ziffern gut lesbar und unauslöschbar sind (5.2.2.2.1.6, 5.2.2.2.1.7). Ein Prüfverfahren oder eine Mindestdauer nennt es nicht.Ist der Zettel auch für Seetransporte geeignet? Der Hersteller gibt die Folie als seewasserbeständig nach BS 5609 an. Ob ein Versandstück den Anforderungen des IMDG-Codes insgesamt genügt, hängt von Verpackung und Kennzeichnung ab und liegt in der Verantwortung des Versenders.Individueller Bedarf & BeschaffungsserviceMengen über eine Rolle hinaus, Rahmenbestellungen oder weitere Klassen, Formate und Sprachfassungen aus dem Giese-Sortiment lassen sich anfragen. Der Beschaffungsservice nimmt Anfragen von Unternehmen und öffentlichen Auftraggebern entgegen.

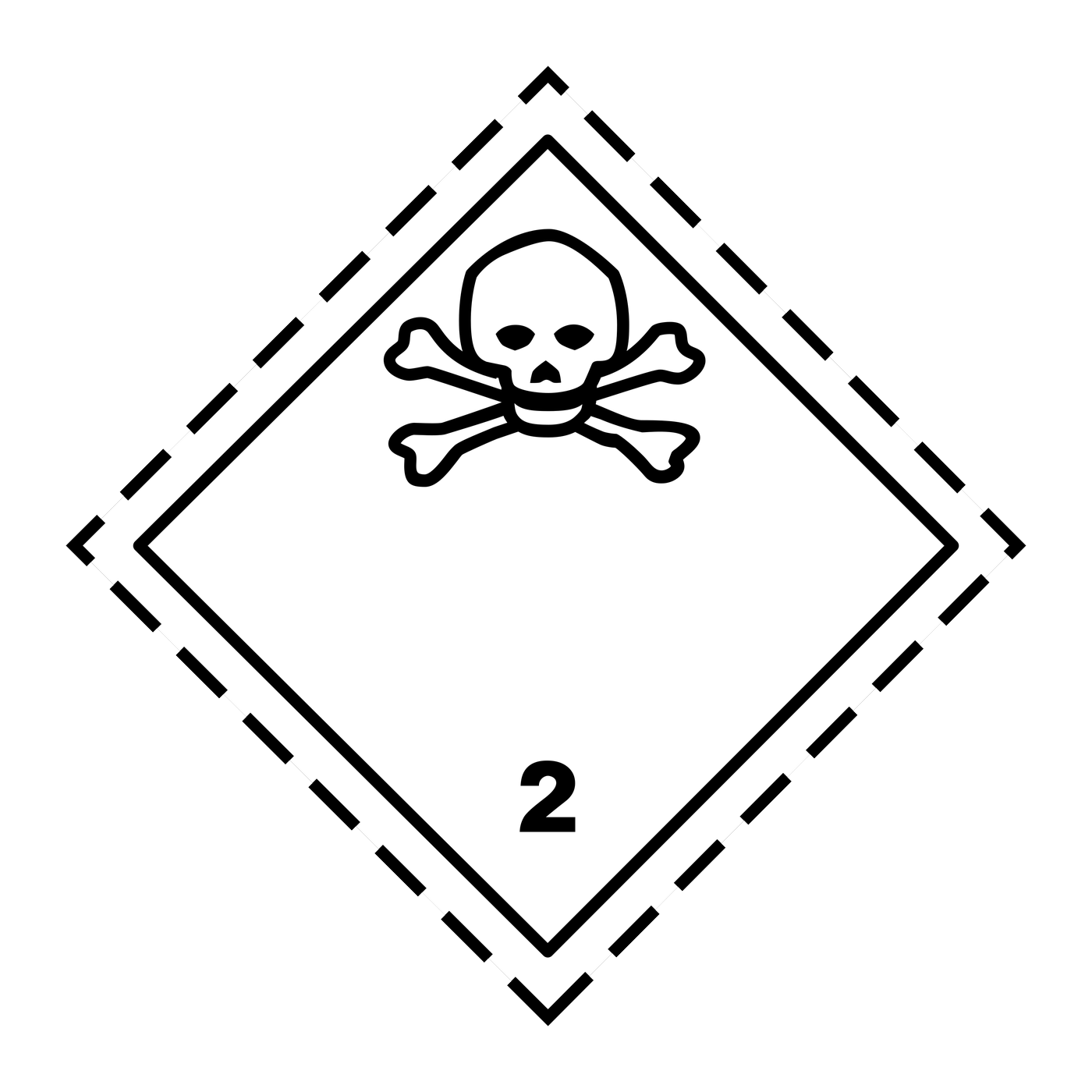

Giese-GEF Gefahrgutetikett Klasse 2.3 (Giftige Gase), 100 x 100 mm, Haftfolie, Rolle à 1.000 Stk.
Der Gefahrzettel Klasse 2.3 warnt vor giftigen Gasen. Er hat einen schwarzen Totenkopf mit gekreuzten Gebeinen auf weißem Grund und die Ziffer 2 in der unteren Ecke. Die Rolle von Giese-GEF (Offenbach am Main) enthält 1.000 Stück im Format 100 x 100 mm, das Material ist Haftfolie nach BS 5609.EinsatzbereicheDer Zettel kommt an Versandstücke und Gasflaschen mit giftigen Gasen der Klasse 2. Meist steht er nicht allein. Ammoniak, wasserfrei, unter Druck verflüssigt (UN 1005) trägt nach der Gefahrgutliste 2.3 zusammen mit 8, Chlor, unter Druck verflüssigt (UN 1017) sogar 2.3, 5.1 und 8. Die Muster für oxidierende und ätzende Stoffe gibt es als Gefahrzettel 5.1 und als Gefahrzettel 8.Für Gasflaschen gelten eigene Maße nach ISO 7225:2005 im Bereich der Flaschenschulter (ADR 5.2.2.2.1.2). Ob der Rollenzettel dort passt, ist am Behälter zu prüfen. An Containern und Fahrzeugen sind Großzettel ab 250 x 250 mm vorgeschrieben. Welche Zettel eine Sendung insgesamt braucht, entscheidet der Versender.Gestaltung des GefahrzettelsSymbol und Ziffer sind schwarz, der Grund ist weiß. Die Ziffer 2 unten verweist auf die Klasse der Gase. Das Muster sieht dem Gefahrzettel 6.1 für giftige Stoffe zum Verwechseln ähnlich, der Unterschied liegt allein in dieser Ziffer, 2 statt 6. Gefahrzettel sind auf kontrastierendem Hintergrund anzubringen oder mit einer äußeren Begrenzungslinie versehen.Material und VerarbeitungHaftfolie, vom Hersteller als seewasserbeständig nach BS 5609 angegeben. Das ADR verlangt Witterungsbeständigkeit, nennt dafür aber weder Prüfverfahren noch Mindestdauer. Für Seetransporte fordert der IMDG-Code die Erkennbarkeit nach drei Monaten im Seewasser. Die Rolle hat 1.000 Stück.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainGefahrzettel-MusterNr. 2.3, Giftige GaseFormat100 x 100 mmMaterialHaftfolie, seewasserbeständig nach BS 5609 (Herstellerangabe)FarbenTotenkopf und Ziffer schwarz auf weißem GrundLieferformRolle mit 1.000 StückLieferumfang1 Rolle mit 1.000 Gefahrzetteln Klasse 2.3, 100 x 100 mmHäufige FragenWorin unterscheidet sich 2.3 von 6.1? Bei Symbol und Farben gar nicht. Nur die Ziffer in der unteren Ecke ist eine andere: 2 bei den giftigen Gasen, 6 bei den giftigen Stoffen.Muss ein Versandstück mit giftigem Gas mehrere Zettel tragen? Oft ja. Mehrere Gefahrzettel kommen nahe beieinander auf dieselbe Fläche und dürfen sich nicht verdecken (ADR 5.2.2.1.6). Bei Chlor sind das nach der Gefahrgutliste drei verschiedene Muster.Gibt es Zettel für die anderen Gasarten? Entzündbare Gase haben den roten Gefahrzettel 2.1, nicht entzündbare und nicht giftige Gase den grünen Gefahrzettel 2.2.Individueller Bedarf & BeschaffungsserviceBedarf an größeren Mengen, Rahmenbestellungen oder an weiteren Klassen, Formaten und Sprachfassungen aus dem Giese-Sortiment lässt sich über den Beschaffungsservice anfragen. Unternehmen und öffentliche Auftraggeber erhalten dort unverbindlich ein Angebot.

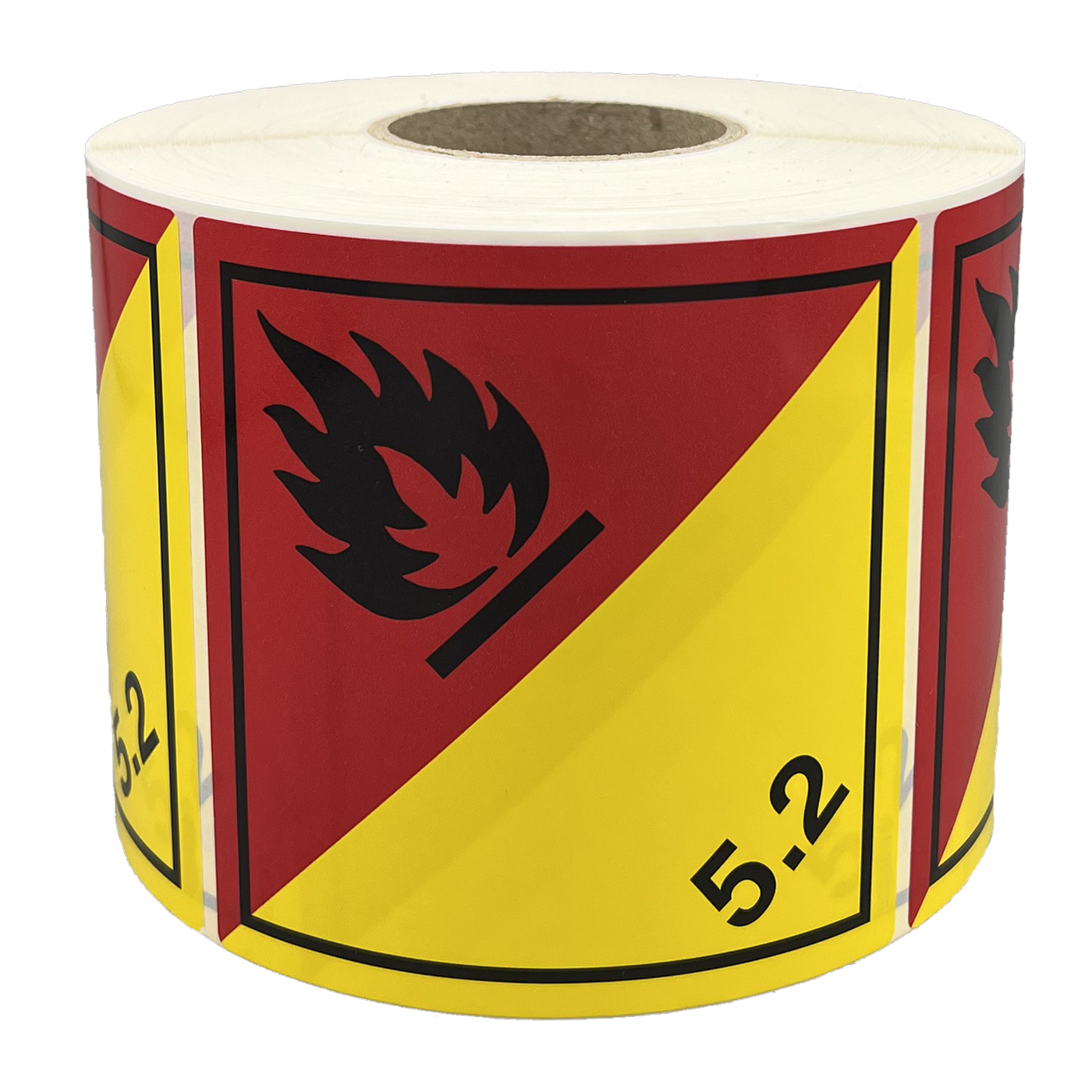

Giese-GEF Gefahrgutetikett Klasse 5.2 (Organische Peroxide), 100 x 100 mm, Haftfolie, Rolle à 1.000 Stk., 520-10-1
Der Gefahrzettel Klasse 5.2 kennzeichnet organische Peroxide. Die obere Hälfte ist rot, die untere gelb, dazu kommt eine Flamme und unten die Ziffer 5.2. Giese-GEF aus Offenbach am Main liefert das Etikett als Rolle mit 1.000 Stück, 100 x 100 mm, auf Haftfolie nach BS 5609.EinsatzbereicheEr gehört an Versandstücke mit organischen Peroxiden. Nach Herstellerangabe warnt er vor Brand- und Explosionsgefahr durch Zersetzung bei erhöhter Temperatur oder bei Kontakt mit anderen Stoffen; der Zettel zeigt auch an, dass das Produkt entzündbar sein kann. Beispiele aus der Gefahrgutliste sind Dibenzoylperoxid (UN 3106, Typ D, fest, Zettel 5.2) und Di-(2,4-dichlorbenzoyl)-peroxid (UN 3102, Typ B, fest, Zettel 5.2 und 1).Ein 100-x-100-mm-Etikett ersetzt keinen Großzettel an Containern oder Fahrzeugen. Was eine Sendung braucht, legt der Versender nach den Vorschriften fest.Gestaltung des GefahrzettelsHalb rot, halb gelb, die Teilung verläuft waagerecht. Die Flamme darf nach ADR schwarz oder weiß sein (5.2.2.2.1.6 c), die Ziffer 5.2 bleibt schwarz. Weil das Muster die Entzündbarkeit bereits anzeigt, ist kein zusätzlicher Gefahrzettel 3 für entzündbare Flüssigkeiten nötig.Material und VerarbeitungHaftfolie mit BS-5609-Angabe des Herstellers, permanent klebend und innen wie außen einsetzbar. Die Folie ist UV-beständig. Dass Gefahrzettel der Witterung standhalten müssen, schreibt das ADR vor, ohne ein Verfahren zu nennen. Hier ist es die Herstellerangabe zu BS 5609, die den Seewasserbezug liefert. Pro Rolle gibt es 1.000 Stück.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainHerstellernummer520-10-1Gefahrzettel-MusterNr. 5.2, Organische PeroxideFormat100 x 100 mmMaterialHaftfolie, seewasserbeständig nach BS 5609, UV-beständig (Herstellerangabe)Klebstoffpermanent haftend, für Innen- und AußenbereichLieferformRolle mit 1.000 StückGewicht je Rolleca. 1,9 kg laut HerstellerLieferumfang1 Rolle mit 1.000 Gefahrzetteln Klasse 5.2, 100 x 100 mmHäufige FragenWann kommen zum Zettel 5.2 weitere Zettel hinzu? Bei organischen Peroxiden Typ B zusätzlich ein Zettel 1 als Nebengefahrzettel, also ohne Unterklasse und Verträglichkeitsgruppe, sofern die Behörde nicht verzichtet. Außerdem ein Zettel 8, wenn die Kriterien der Verpackungsgruppe I oder II der Klasse 8 erfüllt sind (ADR 5.2.2.1.9).Darf auf dem Zettel eine UN-Nummer stehen? Ja, das ADR lässt Text wie die UN-Nummer zu, solange er die vorgeschriebenen Elemente nicht verdeckt. Nur beim Muster 9A ist zusätzlicher Text ausgeschlossen.Wie unterscheidet sich 5.2 von 5.1? Beide haben eine gelbe Fläche und die Ziffer 5.x unten. Der Zettel 5.1 ist komplett gelb mit Flamme über einem Kreis, der 5.2 oben rot.Individueller Bedarf & BeschaffungsserviceWeitere Mengen, Rahmenbestellungen, andere Klassen, Formate und Sprachfassungen aus dem Giese-Sortiment sind über den Beschaffungsservice anfragbar. Unternehmen und öffentliche Auftraggeber erhalten auf Wunsch ein unverbindliches Angebot.

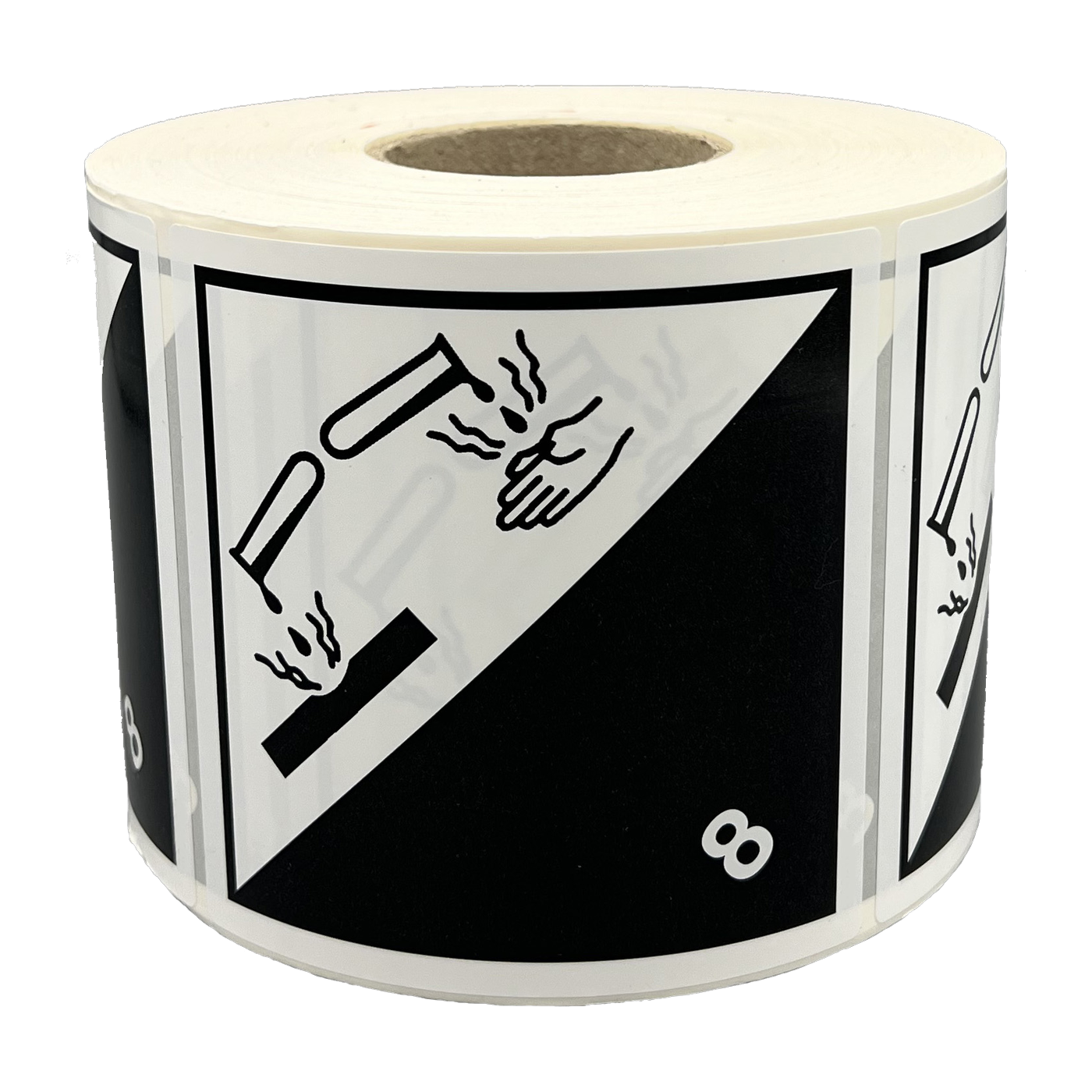

Giese-GEF Gefahrgutetikett Klasse 8 (Ätzende Stoffe), 100 x 100 mm, Haftfolie, Rolle à 1.000 Stk., 800-10-1
Der Gefahrzettel Klasse 8 kennzeichnet Versandstücke mit ätzenden Stoffen. Die Raute misst 100 x 100 mm, ist auf Haftfolie gedruckt und kommt als Rolle mit 1.000 Stück von Giese-GEF aus Offenbach am Main.EinsatzbereicheKlasse 8 umfasst nach ADR ätzende Stoffe. Der Zettel gehört an Versandstücke, die solche Stoffe enthalten, und wird häufig als Nebengefahrzettel neben dem Zettel der Hauptgefahr geklebt. Beispiele sind UN 1830 Schwefelsäure, UN 1789 Chlorwasserstoffsäure und UN 1824 Natriumhydroxidlösung. Sind weitere Gefahren im Spiel, etwa eine Entzündbarkeit oder Giftigkeit, kommen deren Zettel dazu, zum Beispiel Klasse 3 oder Klasse 6.1.Gestaltung des GefahrzettelsDie obere Hälfte ist weiß und zeigt Flüssigkeiten, die aus zwei Reagenzgläsern ausgeschüttet werden und eine Hand sowie ein Metall angreifen. Die untere Hälfte ist schwarz mit weißem Rand, die Ziffer 8 steht weiß in der unteren Ecke. Klasse 8 ist der einzige Gefahrzettel, bei dem Text und Klassenziffer weiß sein müssen. Das ADR beschreibt Gefahrzettel als auf die Spitze gestellte Raute mit mindestens 100 x 100 mm und einer Innenlinie rund 5 mm vom Rand. Ein Zettel in dieser Größe gehört an das Versandstück. Container und Fahrzeuge brauchen Großzettel ab 250 x 250 mm, die er nicht ersetzt.Material und VerarbeitungDas Material ist Haftfolie, die der Hersteller als seewasserbeständig nach BS 5609 angibt. Die Norm ist freiwillig. Der IMDG-Code verlangt, dass Kennzeichen nach mindestens drei Monaten im Seewasser erkennbar bleiben, und nennt keine bestimmte Norm. Eine Rolle fasst 1.000 Zettel und wiegt laut Hersteller etwa 1,9 kg.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainHerstellernummer800-10-1GefahrzettelMuster Nr. 8, Ätzende StoffeFormat100 x 100 mm, RauteMaterialHaftfolie, seewasserbeständig nach BS 5609 (Herstellerangabe)LieferformRolle mit 1.000 StückGewicht je Rolleca. 1,9 kg laut HerstellerLieferumfang1 Rolle mit 1.000 Gefahrzetteln Klasse 8, 100 x 100 mm, HaftfolieHäufige FragenWann ist die Folie sinnvoll? Bei Sendungen, die auf See transportiert werden, weil der IMDG-Code die Erkennbarkeit nach drei Monaten im Seewasser fordert. Für den Straßentransport verlangt das ADR, dass der Zettel der Witterung standhält, und nennt dafür kein Prüfverfahren.Kommt der Zettel allein an die Verpackung? Nicht immer. Hat der Stoff weitere Gefahren, werden die zugehörigen Zettel nahe beieinander auf derselben Fläche angebracht, ohne dass einer den anderen verdeckt.Individueller Bedarf & BeschaffungsserviceGrößere Mengen, Rahmenbestellungen und weitere Klassen, Formate oder Sprachfassungen aus dem Giese-GEF-Sortiment liefert der Beschaffungsservice auf Anfrage, auch als Angebot für Unternehmen und öffentliche Auftraggeber. Welche Kennzeichnung eine Sendung braucht, legt der Versender nach den geltenden Vorschriften fest.

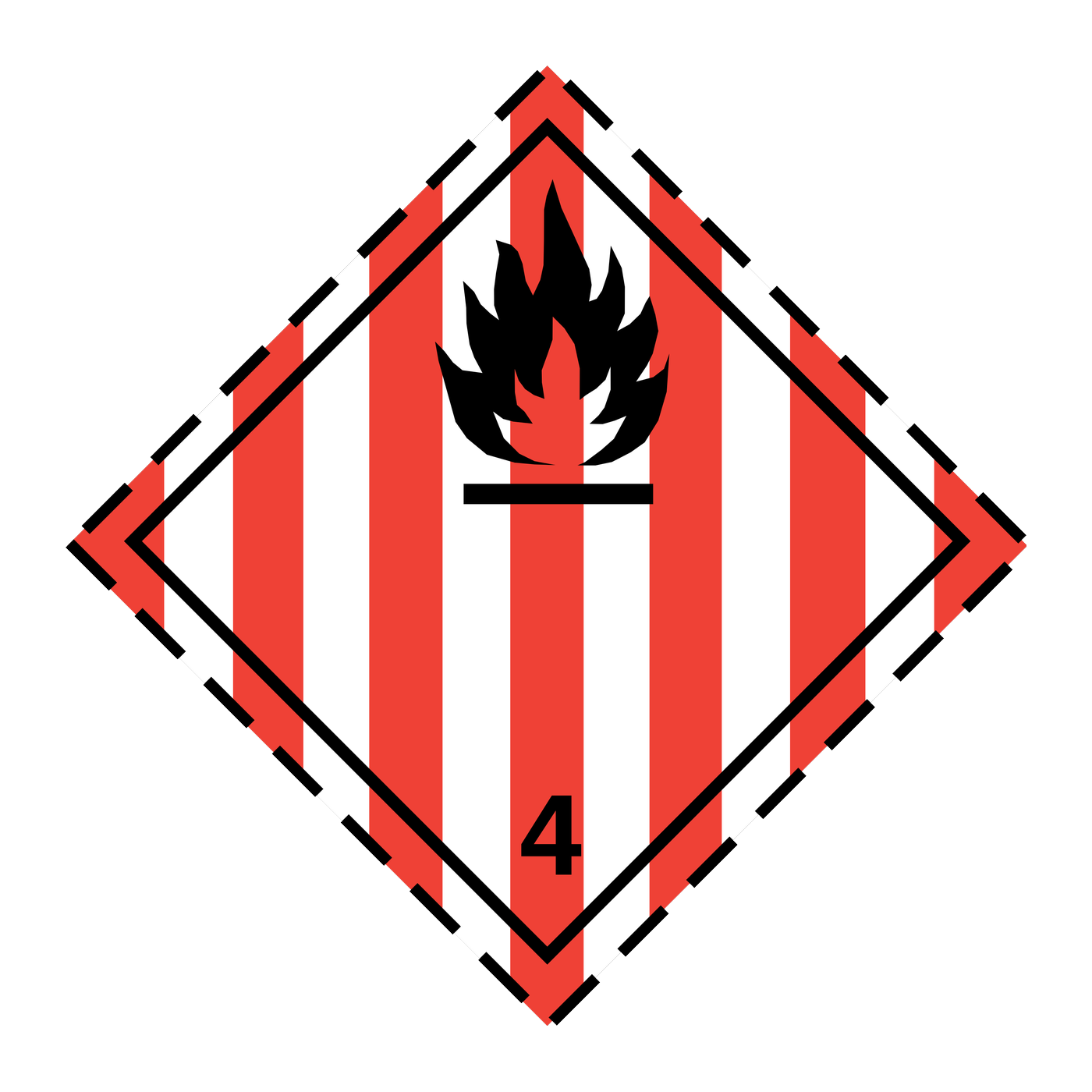

Giese-GEF Gefahrgutetikett Klasse 4.1 (Entzündbare feste Stoffe), 100 x 100 mm, Haftfolie, Rolle à 1.000 Stk., 410-10-1
Auf diesem Gefahrzettel der Klasse 4.1 steht eine schwarze Flamme auf weißem Grund mit sieben senkrechten roten Streifen. Er kennzeichnet entzündbare feste Stoffe, selbstzersetzliche Stoffe, polymerisierende Stoffe und desensibilisierte explosive feste Stoffe. Giese-GEF aus Offenbach am Main liefert ihn als Rolle mit 1.000 Stück im Format 100 x 100 mm auf Haftfolie nach BS 5609.EinsatzbereicheDer Zettel ist für Versandstücke und Umverpackungen mit Stoffen der Klasse 4.1 bestimmt. Die Gefahrgutliste nennt als Beispiele Schwefel als feinkörniges Pulver (UN 1350, Code F3) und entzündbaren organischen festen Stoff, n.a.g. (UN 1325, Code F1). Beide tragen nur den Zettel 4.1.Die Rolle ersetzt keinen Großzettel: Container und Fahrzeuge erhalten Großzettel mit mindestens 250 x 250 mm. Welche Kennzeichnung für eine Sendung gilt, legt der Versender nach den Vorschriften fest.Gestaltung des GefahrzettelsDie Flamme ist schwarz, die Ziffer in der unteren Ecke ebenfalls. Der weiße Grund trägt sieben senkrechte rote Streifen, daran ist der Zettel von 4.2 und 4.3 sofort zu unterscheiden. Unten steht die Ziffer 4, so schreibt es das ADR für die Klassen 4.1, 4.2 und 4.3 vor (5.2.2.2.1.3 b). Das Mindestmaß liegt bei 100 x 100 mm, innen läuft in rund 5 mm Abstand eine Linie in der Farbe des Symbols.Material und VerarbeitungDer Kleber haftet permanent, die Folie ist nach Herstellerangabe für den Innen- und Außenbereich geeignet und UV-beständig. Außerdem nennt Giese sie seewasserbeständig nach BS 5609. BS 5609 ist eine freiwillige Norm. Die 1.000 Zettel sitzen auf einer Rolle.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainHerstellernummer410-10-1Gefahrzettel-MusterNr. 4.1, Entzündbare feste StoffeFormat100 x 100 mmMaterialHaftfolie, seewasserbeständig nach BS 5609, UV-beständig (Herstellerangabe)Klebstoffpermanent haftend, für Innen- und AußenbereichLieferformRolle mit 1.000 StückGewicht je Rolleca. 1,9 kg laut HerstellerLieferumfang1 Rolle mit 1.000 Gefahrzetteln Klasse 4.1, 100 x 100 mmHäufige FragenWarum steht auf dem Zettel 4 und nicht 4.1? Das ADR schreibt für die Klassen 4.1, 4.2 und 4.3 in der unteren Ecke einheitlich die 4 vor. Welche dieser Klassen gemeint ist, zeigt das Farbbild: die roten Streifen auf Weiß gehören zu 4.1.Wann kommt zu einem Stoff der Klasse 4.1 noch ein Zettel 1 dazu? Selbstzersetzliche Stoffe Typ B brauchen zusätzlich einen Gefahrzettel 1 als Nebengefahrzettel, also ohne Unterklasse und Verträglichkeitsgruppe, sofern die zuständige Behörde nicht darauf verzichtet (ADR 5.2.2.1.9).Wie sehen die Zettel 4.2 und 4.3 aus? Der Zettel 4.2 ist oben weiß und unten rot, der Zettel 4.3 blau.Individueller Bedarf & BeschaffungsserviceGrößere Mengen, Rahmenbestellungen oder andere Klassen, Formate und Sprachfassungen aus dem Giese-Sortiment lassen sich über den Beschaffungsservice anfragen. Unternehmen und öffentliche Auftraggeber bekommen dort ein unverbindliches Angebot.

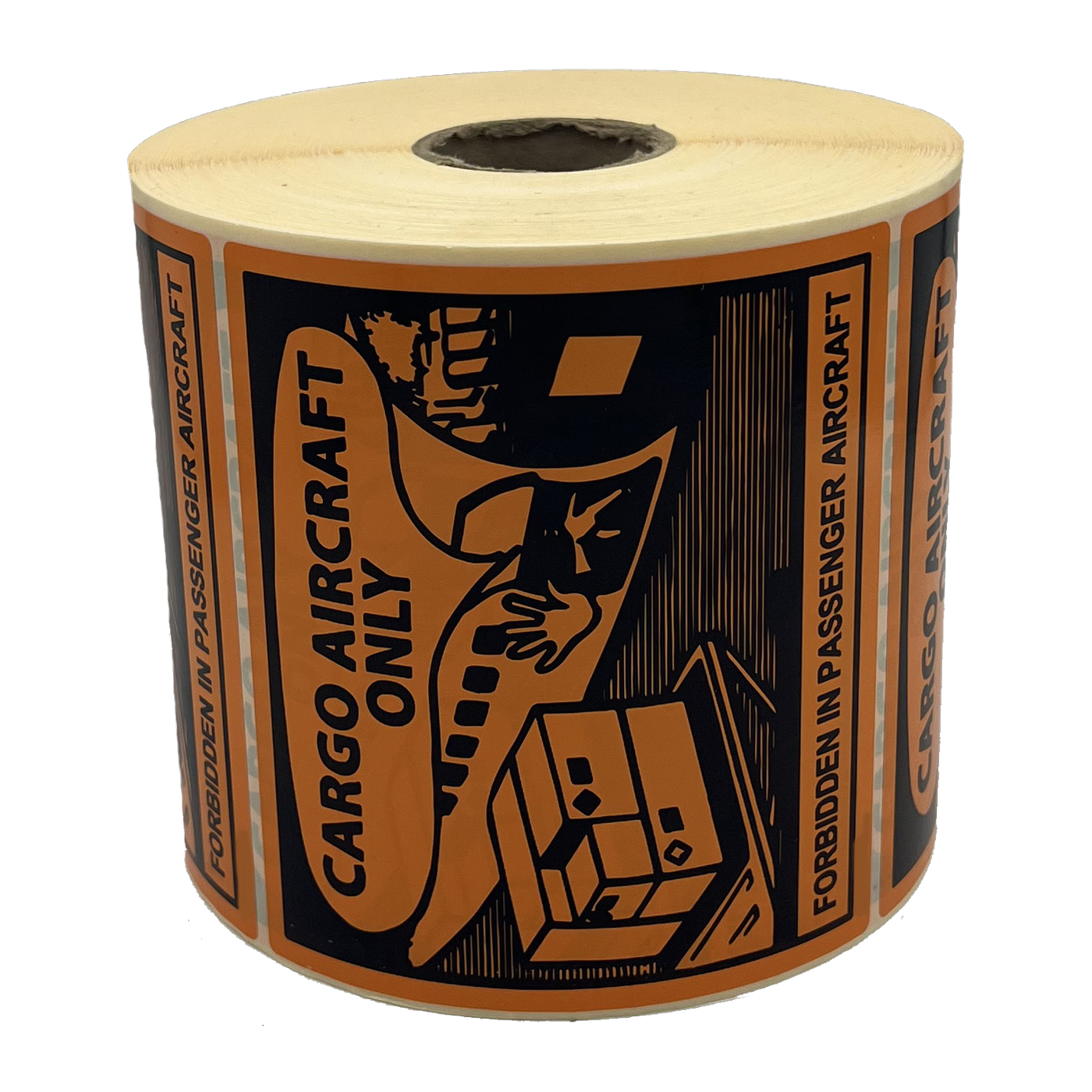

Giese-GEF Abfertigungskennzeichen Cargo Aircraft Only (nur Frachtflugzeuge), 120 x 110 mm, Haftpapier, Rolle à 1.000 Stk., CAO-12-0
Das Abfertigungskennzeichen Cargo Aircraft Only (CAO) zeigt an, dass ein Versandstück nur in Frachtflugzeugen befördert werden darf. Es ist orange mit schwarzem Druck, 120 x 110 mm groß und besteht aus Haftpapier. Giese-GEF in Offenbach am Main liefert es als Rolle mit 1.000 Stück.EinsatzbereicheDas Kennzeichen stammt aus dem Luftverkehr nach IATA. Es kommt an Versandstücke, wenn das Gut nur auf Frachtflugzeugen zugelassen ist oder die Menge die Grenze für Passagierflugzeuge übersteigt. Sind Verpackungsanweisung und Höchstmenge für Passagier- und Frachtflugzeug gleich, entfällt es. Es wird auf derselben Fläche wie die Gefahrzettel angebracht, nahe bei ihnen. Im Straßenverkehr ist es nicht vorgeschrieben und kein ADR-Kennzeichen. Für Luftfrachtsendungen gibt es im Sortiment außerdem das LQ-Kennzeichen mit Y und das Batteriekennzeichen.Gestaltung des KennzeichensDer Hersteller druckt zweifarbig, Symbol und Schrift schwarz auf orangefarbenem Grund. Zu sehen sind ein Flugzeug und ein Frachttor sowie die Schriftzüge CARGO AIRCRAFT ONLY und FORBIDDEN IN PASSENGER AIRCRAFT. Das Format beträgt 120 x 110 mm.Material und VerarbeitungDas Etikett besteht aus Haftpapier und ist permanent haftend. Eine Rolle enthält 1.000 Stück und wiegt laut Hersteller etwa 2,1 kg.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainHerstellernummerCAO-12-0KennzeichenCargo Aircraft Only, IATA-AbfertigungskennzeichenFormat120 x 110 mmMaterialHaftpapier, permanent haftendDruckzweifarbig orange und schwarzLieferformRolle mit 1.000 StückGewicht je Rolleca. 2,1 kg laut HerstellerLieferumfang1 Rolle mit 1.000 Abfertigungskennzeichen Cargo Aircraft Only, 120 x 110 mm, HaftpapierHäufige FragenIst das ein Gefahrzettel? Nein. Es ist ein Abfertigungskennzeichen für die Luftfracht, das neben den Gefahrzetteln steht und für den Straßentransport nicht gebraucht wird.Woher weiß ich, ob mein Versandstück es braucht? Das richtet sich nach Verpackungsanweisung und Höchstmenge für Passagier- und Frachtflugzeuge. Die Entscheidung liegt beim Versender, der dafür die IATA-Vorschriften heranzieht.Gibt es eine ältere Ausführung? Ja, die frühere Version mit dem Wort DANGER ist nicht mehr zulässig. Das heutige Design trägt die Schriftzüge CARGO AIRCRAFT ONLY und FORBIDDEN IN PASSENGER AIRCRAFT.Was bedeuten die englischen Schriftzüge? CARGO AIRCRAFT ONLY heißt auf Deutsch nur Frachtflugzeug, FORBIDDEN IN PASSENGER AIRCRAFT heißt im Passagierflugzeug verboten. Beide Zeilen drücken dieselbe Einschränkung aus: Das Versandstück darf nur im Frachtflugzeug befördert werden.Worin unterscheidet sich das Kennzeichen vom LQ-Kennzeichen mit Y? Das Kennzeichen für begrenzte Mengen mit Y bestätigt, dass ein Versandstück nach den Technischen Anweisungen der ICAO für begrenzte Mengen im Luftverkehr verpackt ist. Das CAO-Kennzeichen betrifft dagegen das Flugzeug, in dem das Versandstück befördert werden darf. Welches Kennzeichen eine Sendung braucht, entscheidet der Versender anhand der Vorschriften.Individueller Bedarf & BeschaffungsserviceGrößere Mengen, Rahmenbestellungen und weitere Etiketten aus dem Giese-GEF-Programm, auch in anderen Formaten oder Sprachen, vermittelt der Beschaffungsservice. Unternehmen und öffentliche Auftraggeber erhalten Angebote auf Anfrage.

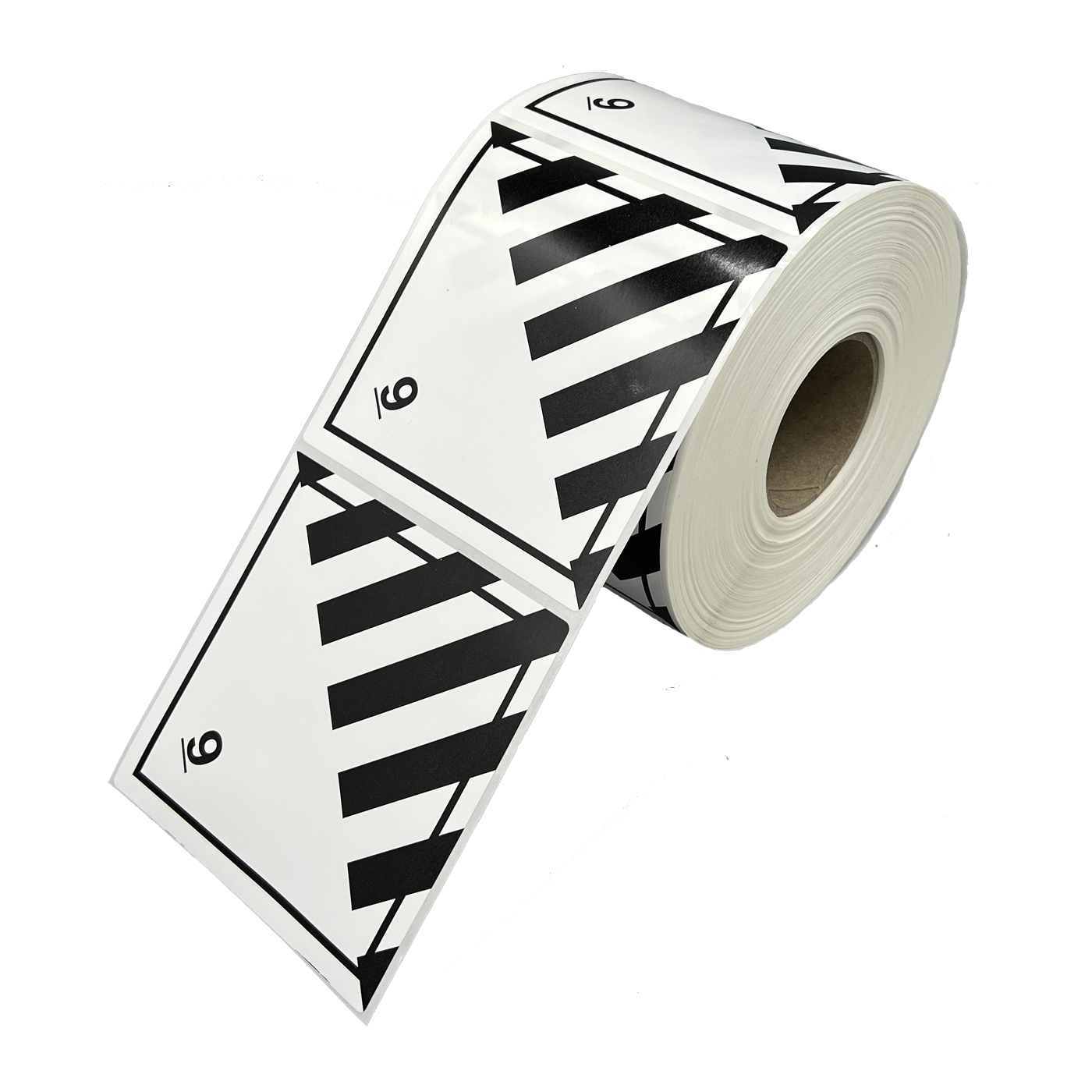

Giese-GEF Gefahrgutetikett Klasse 9 (Verschiedene gefährliche Stoffe und Gegenstände), 100 x 100 mm, Haftfolie, Rolle à 1.000 Stk., 900-10-1
Sieben senkrechte schwarze Streifen in der oberen Hälfte einer weißen Raute: So sieht der Gefahrzettel Klasse 9 aus, das Muster für verschiedene gefährliche Stoffe und Gegenstände. Giese-GEF aus Offenbach am Main liefert ihn als Rolle mit 1.000 Stück, 100 x 100 mm, auf Haftfolie nach BS 5609.EinsatzbereicheKlasse 9 umfasst nach ADR verschiedene gefährliche Stoffe und Gegenstände. Typische Beispiele sind UN 3082, umweltgefährdender Stoff, flüssig, n.a.g., und UN 3077, umweltgefährdender Stoff, fest, n.a.g. Der Zettel wird auf Versandstücke und Umverpackungen geklebt. Welche Kennzeichnung eine Sendung insgesamt braucht, bestimmt der Versender anhand der Vorschriften.Gestaltung des GefahrzettelsDer Grund ist weiß, die sieben Streifen sind schwarz, und die Ziffer 9 steht unten in der Ecke, schwarz und unterstrichen. Die Unterstreichung gehört zum Muster. Die Raute steht auf der Spitze, das ADR legt 100 x 100 mm als Mindestmaß fest. Innen verläuft eine Linie etwa 5 mm vom Rand.Material und VerarbeitungDie Rolle trägt Etiketten auf Haftfolie, nach Herstellerangabe seewasserbeständig nach BS 5609. Der IMDG-Code verlangt, dass Kennzeichen nach drei Monaten Seewasser erkennbar bleiben; die Norm selbst ist freiwillig. Das Etikett ist laut Hersteller UV-beständig, der Kleber permanent und innen wie außen einsetzbar. Je Rolle liegen 1.000 Etiketten einzeln auf Trägerband.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainHerstellernummer900-10-1Gefahrzettel-MusterNr. 9, Verschiedene gefährliche Stoffe und GegenständeFormat100 x 100 mm, RauteMaterialHaftfolie, seewasserbeständig nach BS 5609, UV-beständig (Herstellerangabe)Klebstoffpermanent, innen und außenLieferformRolle mit 1.000 StückGewicht je Rolleca. 1,9 kg laut HerstellerLieferumfang1 Rolle mit 1.000 Gefahrzetteln Klasse 9 (Verschiedene gefährliche Stoffe und Gegenstände), 100 x 100 mm, HaftfolieHäufige FragenIst das der Zettel für Lithiumbatterien? Nein. Für Lithiumbatterien weist die Tabelle A des ADR je nach UN-Nummer, etwa 3480 und 3481, den Zettel 9A zu, der unten ein Batteriesymbol zeigt. Daneben gibt es ein eigenes Batteriekennzeichen mit UN-Nummer.Brauche ich bei umweltgefährdenden Stoffen zusätzlich ein Kennzeichen? Das Kennzeichen für umweltgefährdende Stoffe (Fisch und Baum) gilt zusätzlich zu den Gefahrzetteln. Für Einzel- und zusammengesetzte Verpackungen bis 5 l oder 5 kg je Einzel- oder Innenverpackung gibt es eine Ausnahme.Kann der Zettel als Großzettel dienen? Nein. Großzettel an Fahrzeugen und Containern sind größer (mindestens 250 x 250 mm) und folgen bei Klasse 9 immer dem Muster 9, auch bei Lithiumbatterien.Individueller Bedarf & BeschaffungsserviceGrößere Stückzahlen, Rahmenbestellungen und andere Klassen, Formate oder Sprachfassungen aus dem Giese-Sortiment lassen sich anfragen. Unternehmen und öffentliche Auftraggeber erhalten dazu ein Angebot über den Beschaffungsservice.

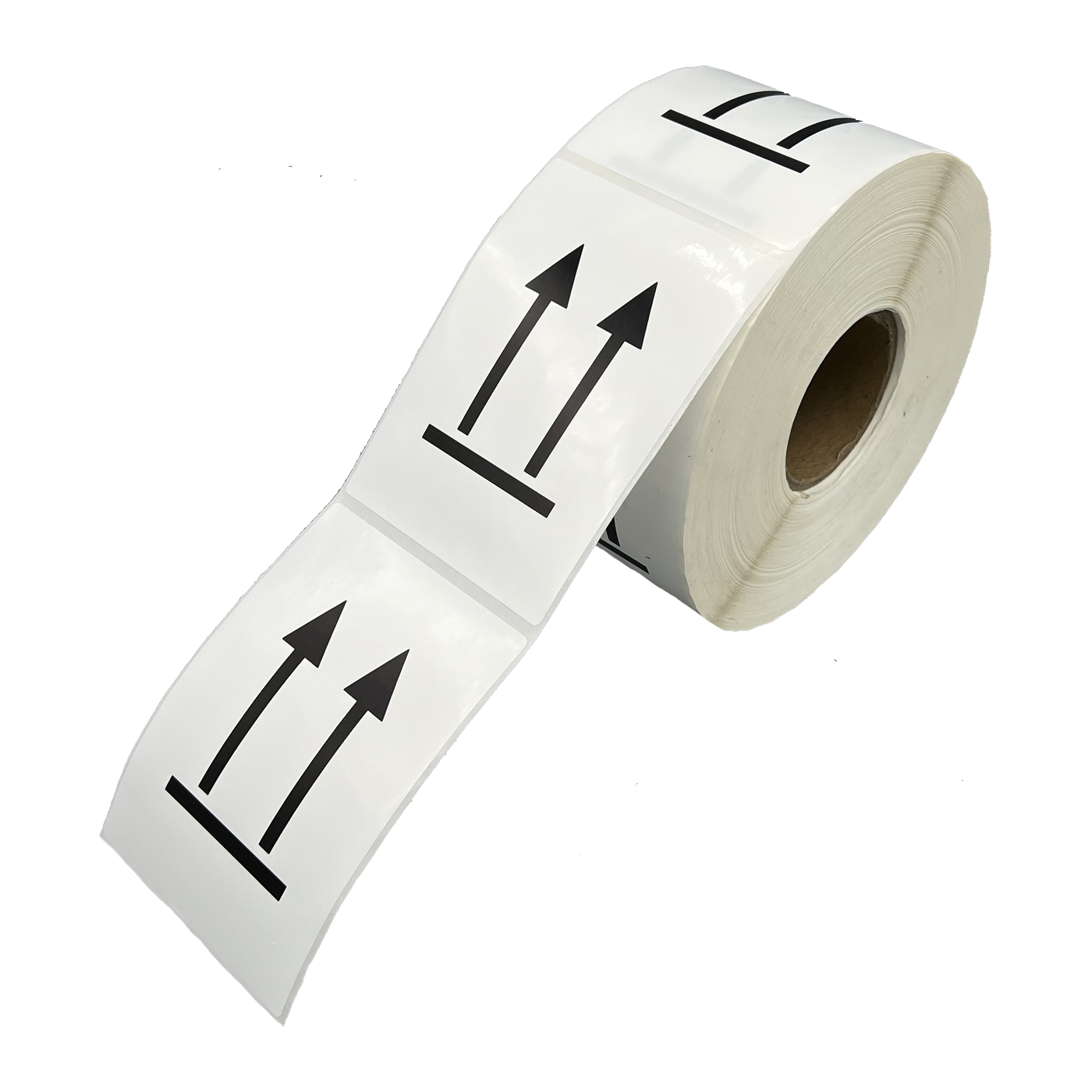

Giese-GEF Ausrichtungspfeile (Symbol oben), 74 x 105 mm, Haftfolie, Rolle à 1.000 Stk., 11-07-1
Zwei Pfeile nach oben zeigen an, wie ein Versandstück stehen muss. Dieses Etikett mit dem Doppelpfeil (Symbol oben) ist 74 x 105 mm groß, schwarz gedruckt und besteht aus Haftfolie. Giese-GEF aus Offenbach am Main liefert es als Rolle mit 1.000 Stück.EinsatzbereicheDas ADR verlangt Ausrichtungspfeile an Versandstücken mit flüssigen gefährlichen Gütern, und zwar bei zusammengesetzten Verpackungen mit flüssigen Stoffen in Innenverpackungen, bei Einzelverpackungen mit Lüftungseinrichtung, bei Kryo-Behältern und bei Maschinen mit flüssigen gefährlichen Gütern (5.2.1.10.1). Die Pfeile gehören auf zwei gegenüberliegende senkrechte Seiten und zeigen nach oben. Auch LQ-Versandstücke mit flüssigem Inhalt fallen darunter (3.4.1 e). Ausnahmen gibt es unter anderem für Innenverpackungen bis 120 ml mit ausreichend saugfähigem Material und für dicht verschlossene Innenverpackungen bis 500 ml. Auf dem Versandstück dürfen Pfeile nicht für andere Zwecke stehen.Gestaltung des KennzeichensDas ADR zeigt zwei parallele Pfeile nach oben über einem Balken, ein rechteckiger Rahmen ist optional. Farbe ist Schwarz oder Rot auf weißem oder kontrastierendem Grund. Das Giese-Etikett ist einfarbig schwarz. Das ADR verweist hierfür auf ISO 780, die aktuelle Ausgabe ist ISO 780:2015. Die Norm selbst enthält keine Anweisungen zu Gefahrgut. Der Hersteller ordnet das Etikett den Ausrichtungspfeilen nach ADR zu.Material und VerarbeitungDas Etikett ist auf Haftfolie gedruckt, permanent haftend für innen und außen und laut Hersteller UV-beständig und seewasserbeständig. Auf der Rolle sitzen 1.000 Stück, sie wiegt etwa 1,6 kg laut Hersteller.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainHerstellernummer11-07-1KennzeichenAusrichtungspfeile, Symbol oben (Doppelpfeil)Format74 x 105 mmMaterialHaftfolie, laut Hersteller UV-beständig und seewasserbeständigDruckeinfarbig schwarzKlebstoffpermanent haftend, innen und außenLieferformRolle mit 1.000 StückGewicht je Rolleca. 1,6 kg laut HerstellerLieferumfang1 Rolle mit 1.000 Ausrichtungspfeilen (Symbol oben), 74 x 105 mm, HaftfolieHäufige FragenWie viele Etiketten brauche ich pro Versandstück? Zwei, auf gegenüberliegenden senkrechten Seiten, mit den Pfeilen nach oben.Ersetzt das Etikett die Gefahrzettel? Nein. Der Gefahrzettel zeigt die Gefahr, die Pfeile die Lage. Bei Flüssigkeiten in begrenzten Mengen kommen sie zum LQ-Kennzeichen hinzu.Darf ich die Pfeile auch für andere Zwecke verwenden? Auf einem Versandstück mit Gefahrgut dürfen keine Pfeile stehen, die etwas anderes anzeigen als die Ausrichtung (5.2.1.10.3). Wer zusätzlich vor Bruch warnen will, nimmt dafür das Zerbrechlich-Symbol.Individueller Bedarf & BeschaffungsserviceWer mehr als eine Rolle braucht, Rahmenbestellungen plant oder andere Formate und Sprachfassungen aus dem Giese-GEF-Programm sucht, wendet sich an den Beschaffungsservice. Auf Anfrage erstellt der Service Angebote für Unternehmen und öffentliche Auftraggeber. Ob Pfeile an einer Sendung erforderlich sind, entscheidet der Versender.

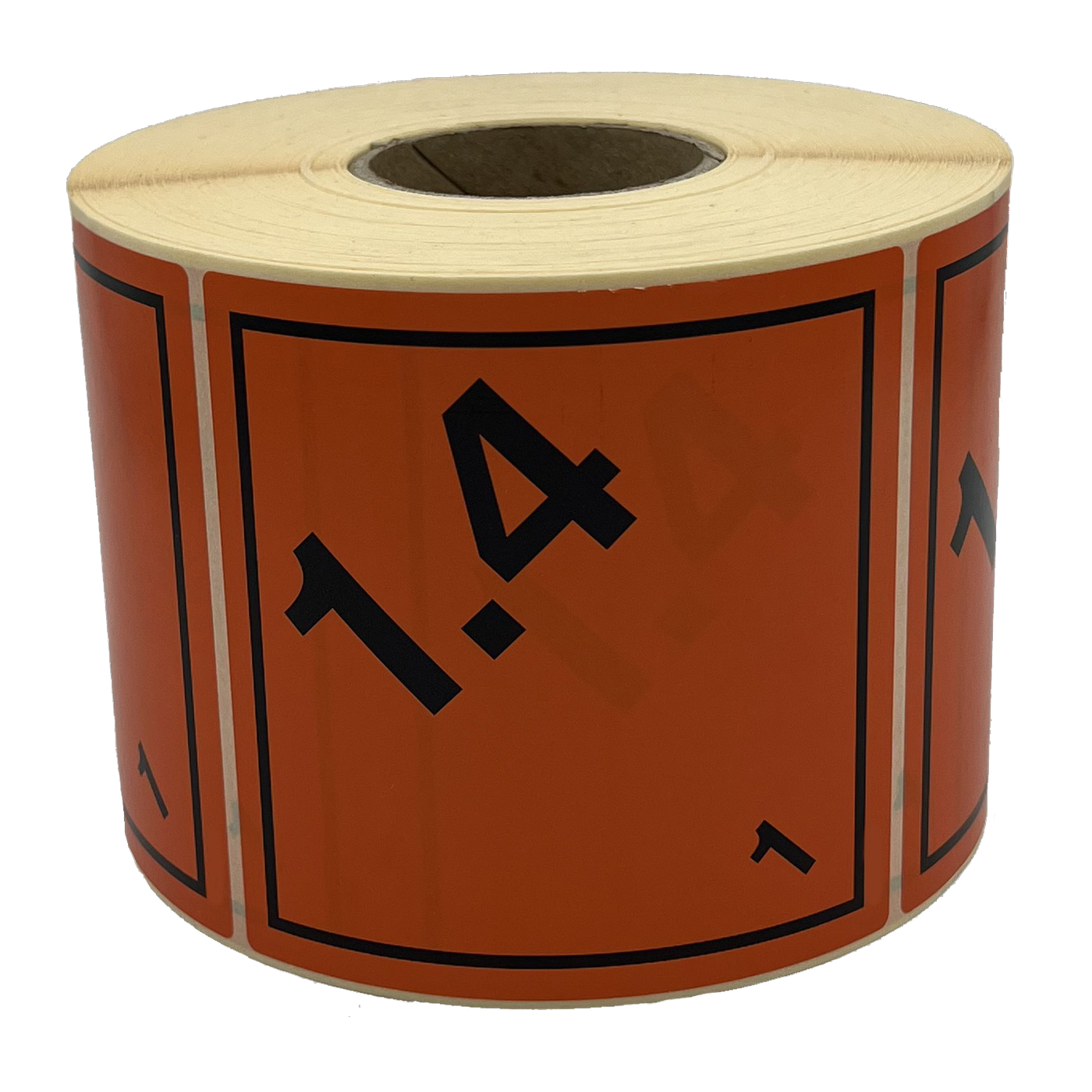

Giese-GEF Gefahrgutetikett Klasse 1.4 (Explosive Stoffe und Gegenstände), 100 x 100 mm, Haftpapier, Rolle à 1.000 Stk., 140-10-0
Statt eines Bildsymbols trägt der Gefahrzettel 1.4 die Ziffern 1.4 in der oberen Hälfte der orangefarbenen Raute. Er kennzeichnet Versandstücke der Unterklasse 1.4 und kommt von Giese-GEF aus Offenbach am Main als Rolle mit 1.000 Stück, 100 x 100 mm, auf Haftpapier.EinsatzbereicheDie Unterklasse 1.4 umfasst Stoffe und Gegenstände, die bei Entzündung oder Zündung während der Beförderung nur eine geringe Explosionsgefahr darstellen. Die Auswirkungen bleiben im Wesentlichen auf das Versandstück beschränkt. Der Hersteller sieht das Etikett für Versandstücke und Umverpackungen vor.Für Güter der Verträglichkeitsgruppe S sind an Fahrzeugen keine Großzettel erforderlich. Die Unterklassen 1.1 bis 1.3 haben ein anderes Muster mit Bombensymbol (Gefahrzettel Klasse 1). Die Unterklassen 1.5 und 1.6 haben eigene Muster mit den Ziffern 1.5 bzw. 1.6 statt eines Bildsymbols. Die Auswahl trifft der Versender anhand der Vorschriften.Gestaltung des GefahrzettelsSchwarze Ziffern 1.4 auf orangefarbenem Grund, die Zeichenhöhe liegt bei etwa 30 mm und die Strichdicke bei etwa 5 mm, bezogen auf 100 x 100 mm. In der unteren Hälfte steht die Klassenziffer 1, darüber sieht das ADR den Buchstaben der Verträglichkeitsgruppe vor. Das Etikett erreicht das Mindestmaß von 100 x 100 mm. Die Raute steht auf der Spitze, eine Innenlinie verläuft etwa 5 mm vom Rand.Material und VerarbeitungDas Etikett besteht aus Haftpapier, das laut Hersteller permanent klebt, eine hohe Endfestigkeit erreicht und bedingt wasserabweisend ist. Es haftet innen wie außen. Die Etiketten sitzen einzeln auf Trägerband, eine Rolle enthält 1.000 Stück.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainHerstellernummer140-10-0Gefahrzettel-MusterNr. 1.4, Unterklasse 1.4Format100 x 100 mm, RauteMaterialHaftpapierKlebstoffpermanent haftend, innen und außenLieferformRolle mit 1.000 StückGewicht je Rolleca. 1,8 kg laut HerstellerLieferumfang1 Rolle mit 1.000 Gefahrzetteln Klasse 1.4, 100 x 100 mm, HaftpapierHäufige FragenFehlt auf dem Zettel der Buchstabe der Verträglichkeitsgruppe? Das ADR sieht den Buchstaben in der unteren Hälfte vor. Die Herstellerbeschreibung führt ihn nicht als Aufdruck auf. Wer das vor der Bestellung abgleichen will, fragt über den Beschaffungsservice an.Ist Papier oder Folie die richtige Wahl? Dieser Artikel ist Haftpapier. Für den Seeverkehr verlangt der IMDG-Code, dass Kennzeichen nach drei Monaten im Seewasser erkennbar sind. Ob ein Material das erfüllt, beurteilt der Versender für seinen Verkehrsträger. Gefahrzettel anderer Klassen führt Giese auf Haftfolie nach BS 5609, zum Beispiel Klasse 2.1.Individueller Bedarf & BeschaffungsserviceGrößere Mengen, Rahmenbestellungen, weitere Klassen und andere Formate aus dem Giese-Sortiment lassen sich anfragen. Angebote für Unternehmen und öffentliche Auftraggeber laufen über den Beschaffungsservice.

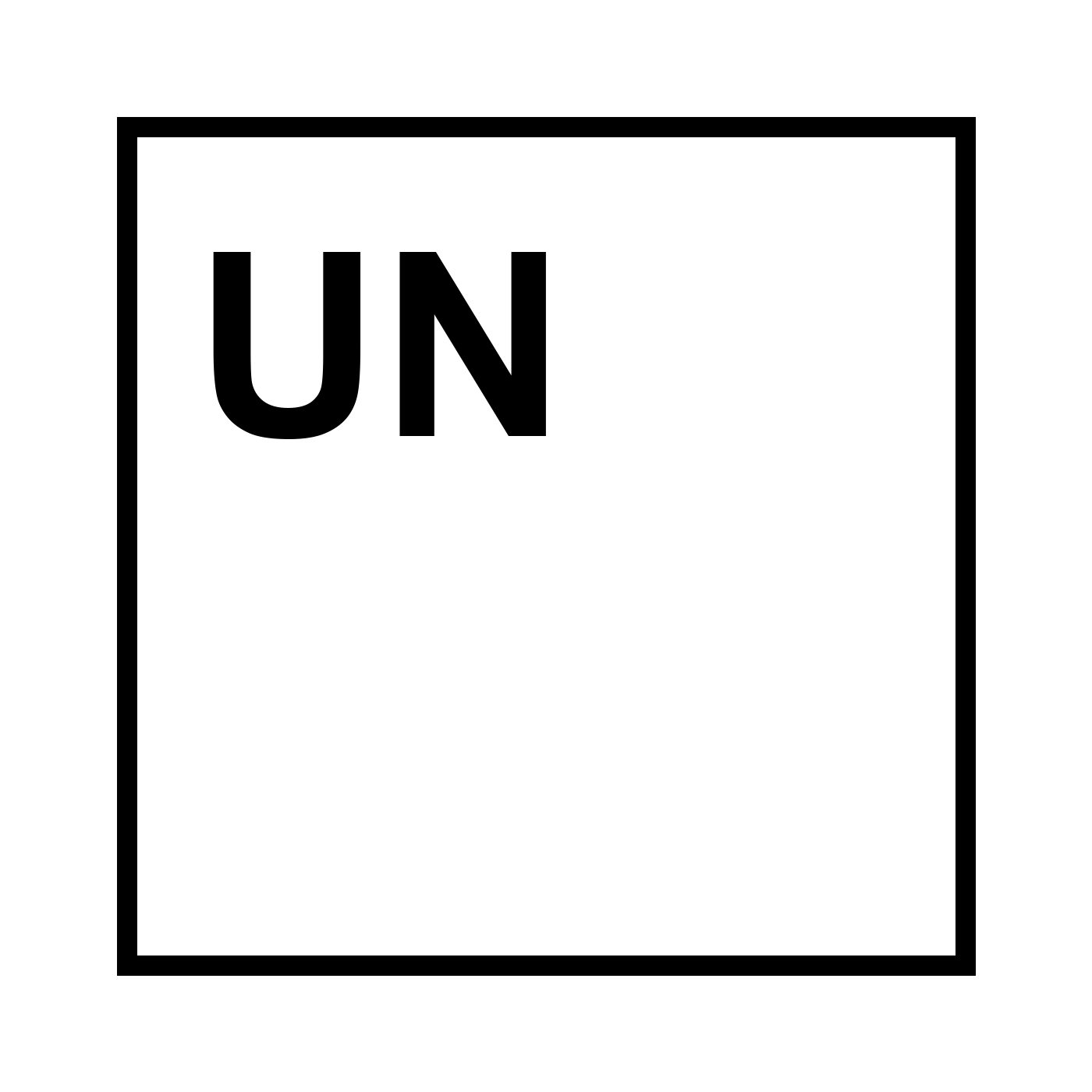

Giese-GEF Kennzeichen UN-Nummer zum Beschriften, 100 x 100 mm, Haftfolie, Rolle à 1.000 Stk., UN-10-1
Das Kennzeichen UN-Nummer zum Beschriften ist ein weißes, quadratisches Etikett mit schwarzem Rahmen. Oben links steht groß der Aufdruck UN, das Feld für die Nummer bleibt frei. Giese-GEF aus Offenbach am Main liefert das Etikett im Format 100 x 100 mm auf Haftfolie als Rolle mit 1.000 Stück.EinsatzbereicheDas ADR sieht für jedes Versandstück die UN-Nummer vor, also die Buchstaben UN gefolgt von der vierstelligen Nummer des Stoffes. Sie muss deutlich und dauerhaft angebracht sein, sofern das ADR nichts anderes vorschreibt. Das Etikett liefert den Aufdruck UN, die Nummer des jeweiligen Gutes kommt in das freie Feld.Die UN-Nummer ist kein Gefahrzettel. Die Gefahrzettel am Versandstück bleiben bestehen, bei entzündbaren Flüssigkeiten zum Beispiel der Gefahrzettel Klasse 3. Das Kennzeichen für umweltgefährdende Stoffe steht nach dem ADR neben dem UN-Nummern-Kennzeichen. Welche Kennzeichnung eine Sendung braucht, legt der Versender anhand der Vorschriften fest.Gestaltung des KennzeichensDas Etikett ist weiß, hat einen schwarzen Rahmen und misst 100 x 100 mm. Es ist ein Quadrat und keine Raute wie die Gefahrzettel. Der Schriftzug UN steht oben links, der übrige Raum bleibt für die Nummer frei. Für die eingetragene Nummer nennt das ADR eine Zeichenhöhe von mindestens 12 mm. Bei Versandstücken bis 30 l oder 30 kg Nettomasse und bei Flaschen bis 60 l Wasserfassungsraum sind es mindestens 6 mm, bei höchstens 5 l oder 5 kg genügt eine angemessene Größe. Die Kennzeichnung muss außerdem gut sichtbar und lesbar sein und der Witterung standhalten (ADR 5.2.1.2). Ob das im jeweiligen Einsatz erreicht wird, beurteilt der Versender.Material und VerarbeitungDas Etikett besteht aus Haftfolie und wird als Rolle mit 1.000 Stück geliefert. Das Format entspricht 10 x 10 cm.Technische DetailsHerstellerGiese-GEF Druck GmbH, Offenbach am MainHerstellernummerUN-10-1KennzeichenUN-Nummer zum Beschriften, Aufdruck UN, Feld für die Nummer freiFormat100 x 100 mm, quadratischGestaltungweiß mit schwarzem RahmenMaterialHaftfolieLieferformRolle mit 1.000 StückLieferumfang1 Rolle mit 1.000 Kennzeichen UN-Nummer zum Beschriften, 100 x 100 mm, HaftfolieHäufige FragenIst das Etikett ein Gefahrzettel? Nein. Die UN-Nummer ist ein eigenes Kennzeichen am Versandstück. Ein Gefahrzettel darf die UN-Nummer zusätzlich als Text tragen, ausgenommen das Muster 9A. Dieses Etikett ist dagegen ein eigenes, quadratisches Kennzeichen.Ist es das Kennzeichen für begrenzte Mengen? Nein. Das LQ-Kennzeichen ist eine Raute mit schwarzem oberem und unterem Teilbereich (ADR 3.4.7.1). Dieses Etikett ist ein weißes Quadrat mit Rahmen und dem Aufdruck UN. Das LQ-Kennzeichen führt das Sortiment als Kennzeichen für begrenzte Mengen.Individueller Bedarf & BeschaffungsserviceGrößere Mengen, Rahmenbestellungen und weitere Kennzeichen aus dem Giese-GEF-Sortiment, auch in anderen Formaten, lassen sich über den Beschaffungsservice anfragen. Angebote für Unternehmen und öffentliche Auftraggeber gibt es auf Anfrage.
Welche Kennzeichnung wofür steht
Gefahrzettel sind die auf die Spitze gestellten Rauten mit Symbol und Klassenziffer. Sie gehören an Versandstücke, im ADR mindestens 100 x 100 mm groß. Großzettel an Containern, Tanks und Fahrzeugen messen mindestens 250 x 250 mm, dafür sind Rollenetiketten nicht gedacht. Kennzeichen sind die übrigen Angaben, die je nach Gut dazukommen. Welche Kombination eine Sendung braucht, legt der Versender nach den Vorschriften des jeweiligen Verkehrsträgers fest.
Gefahrzettel nach Klassen
- Klasse 1: explosive Stoffe, Muster 1 für 1.1 bis 1.3, dazu die Zettel 1.4, 1.5 und 1.6
- Klasse 2: Gase, 2.1 entzündbar, 2.2 nicht entzündbar und nicht giftig, 2.3 giftig
- Klasse 3: entzündbare flüssige Stoffe
- Klasse 4: 4.1 entzündbare feste Stoffe, 4.2 selbstentzündliche Stoffe, 4.3 Stoffe, die mit Wasser entzündbare Gase entwickeln
- Klasse 5: 5.1 entzündend (oxidierend) wirkende Stoffe, 5.2 organische Peroxide
- Klasse 6: 6.1 giftige Stoffe, 6.2 ansteckungsgefährliche Stoffe
- Klasse 7: radioaktive Stoffe, Muster 7A, 7B und 7C je nach Kategorie des Versandstücks
- Klasse 8: ätzende Stoffe
- Klasse 9: verschiedene gefährliche Stoffe und Gegenstände
Kennzeichen und Handhabungssymbole
- LQ-Raute für begrenzte Mengen, nicht für Luftfracht; mit Y als Luftverkehrs-Kennzeichen, im ADR anerkannt
- Fisch und Baum für umweltgefährdende Stoffe, zusätzlich zum Gefahrzettel
- Batteriekennzeichen mit roter Schraffur für Lithiumbatterien, UN 3090, 3091, 3480 und 3481
- Cargo Aircraft Only für Luftfracht, die nur im Frachtflugzeug fliegen darf
- Ausrichtungspfeile für flüssige Güter, UN-Kennzeichen zum Eintragen der Nummer, Symbol Zerbrechlich
Material und Lieferform
Gefahrzettel und die meisten Kennzeichen von Giese-GEF (Offenbach am Main) sind 100 x 100 mm groß und laut Hersteller auf Haftfolie nach BS 5609 gedruckt, permanent klebend und UV-beständig, auf Rollen mit 1.000 Stück. BS 5609 ist eine britische Norm für Seewasserbeständigkeit, vorgeschrieben ist sie nicht; der IMDG-Code verlangt nur, dass Kennzeichen nach drei Monaten im Seewasser noch erkennbar sind. Für Seeversand und Außenlager nehmen Sie die Folie, für trockenen Innenversand reicht Haftpapier wie beim Zettel 1.4 und beim CAO-Kennzeichen.
Häufige Fragen
Gefahrzettel 9 oder Batteriekennzeichen für Lithiumbatterien?
Das Batteriekennzeichen ist kein Gefahrzettel. Es gilt für Zellen und Batterien, die nach Sondervorschrift 188 oder 400 vorbereitet sind. Muster 9 ist der allgemeine Zettel der Klasse 9, der auch als Großzettel gilt. Den Zettel 9A führen wir derzeit nicht.
Andere Formate oder größere Mengen?
Giese-GEF druckt die Zettel auch in 50 x 50 mm, mit UN-Eindruck und in englischer Fassung. Was hier fehlt, fragen Sie über den Beschaffungsservice an, dort laufen auch Rahmenbestellungen und Angebote für öffentliche Auftraggeber.
