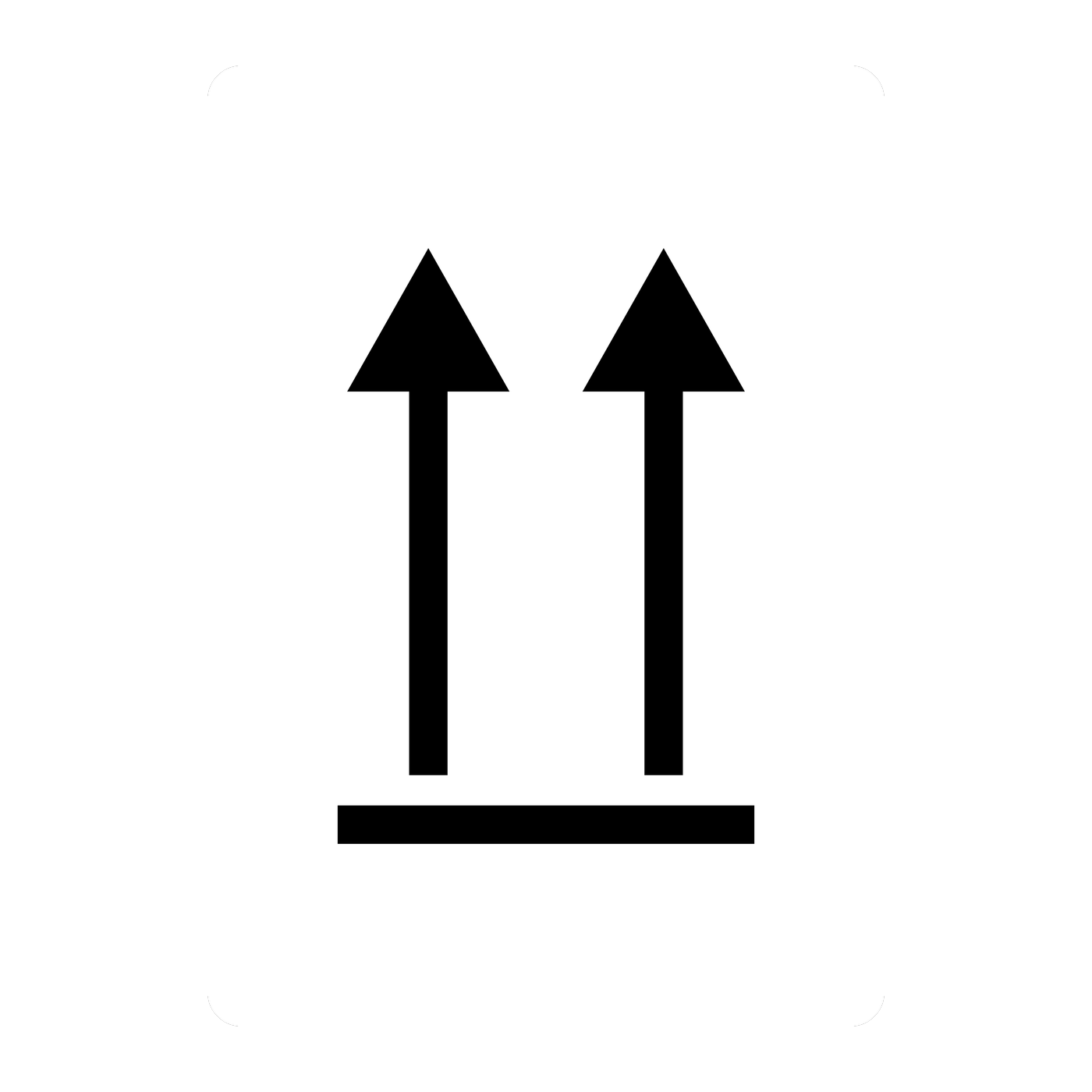

Giese-GEF Ausrichtungspfeile (Symbol oben), 74 x 105 mm, Haftfolie, Rolle à 1.000 Stk., 11-07-1

Zwei Pfeile nach oben zeigen an, wie ein Versandstück stehen muss. Dieses Etikett mit dem Doppelpfeil (Symbol oben) ist 74 x 105 mm groß, schwarz gedruckt und besteht aus Haftfolie. Giese-GEF aus Offenbach am Main liefert es als Rolle mit 1.000 Stück.

Einsatzbereiche

Das ADR verlangt Ausrichtungspfeile an Versandstücken mit flüssigen gefährlichen Gütern, und zwar bei zusammengesetzten Verpackungen mit flüssigen Stoffen in Innenverpackungen, bei Einzelverpackungen mit Lüftungseinrichtung, bei Kryo-Behältern und bei Maschinen mit flüssigen gefährlichen Gütern (5.2.1.10.1). Die Pfeile gehören auf zwei gegenüberliegende senkrechte Seiten und zeigen nach oben. Auch LQ-Versandstücke mit flüssigem Inhalt fallen darunter (3.4.1 e). Ausnahmen gibt es unter anderem für Innenverpackungen bis 120 ml mit ausreichend saugfähigem Material und für dicht verschlossene Innenverpackungen bis 500 ml. Auf dem Versandstück dürfen Pfeile nicht für andere Zwecke stehen.

Gestaltung des Kennzeichens

Das ADR zeigt zwei parallele Pfeile nach oben über einem Balken, ein rechteckiger Rahmen ist optional. Farbe ist Schwarz oder Rot auf weißem oder kontrastierendem Grund. Das Giese-Etikett ist einfarbig schwarz. Das ADR verweist hierfür auf ISO 780, die aktuelle Ausgabe ist ISO 780:2015. Die Norm selbst enthält keine Anweisungen zu Gefahrgut. Der Hersteller ordnet das Etikett den Ausrichtungspfeilen nach ADR zu.

Material und Verarbeitung

Das Etikett ist auf Haftfolie gedruckt, permanent haftend für innen und außen und laut Hersteller UV-beständig und seewasserbeständig. Auf der Rolle sitzen 1.000 Stück, sie wiegt etwa 1,6 kg laut Hersteller.

Technische Details

Lieferumfang

• 1 Rolle mit 1.000 Ausrichtungspfeilen (Symbol oben), 74 x 105 mm, Haftfolie

Häufige Fragen

Wie viele Etiketten brauche ich pro Versandstück? Zwei, auf gegenüberliegenden senkrechten Seiten, mit den Pfeilen nach oben.

Ersetzt das Etikett die Gefahrzettel? Nein. Der Gefahrzettel zeigt die Gefahr, die Pfeile die Lage. Bei Flüssigkeiten in begrenzten Mengen kommen sie zum LQ-Kennzeichen hinzu.

Darf ich die Pfeile auch für andere Zwecke verwenden? Auf einem Versandstück mit Gefahrgut dürfen keine Pfeile stehen, die etwas anderes anzeigen als die Ausrichtung (5.2.1.10.3). Wer zusätzlich vor Bruch warnen will, nimmt dafür das Zerbrechlich-Symbol.

Individueller Bedarf & Beschaffungsservice

Wer mehr als eine Rolle braucht, Rahmenbestellungen plant oder andere Formate und Sprachfassungen aus dem Giese-GEF-Programm sucht, wendet sich an den Beschaffungsservice. Auf Anfrage erstellt der Service Angebote für Unternehmen und öffentliche Auftraggeber. Ob Pfeile an einer Sendung erforderlich sind, entscheidet der Versender.
