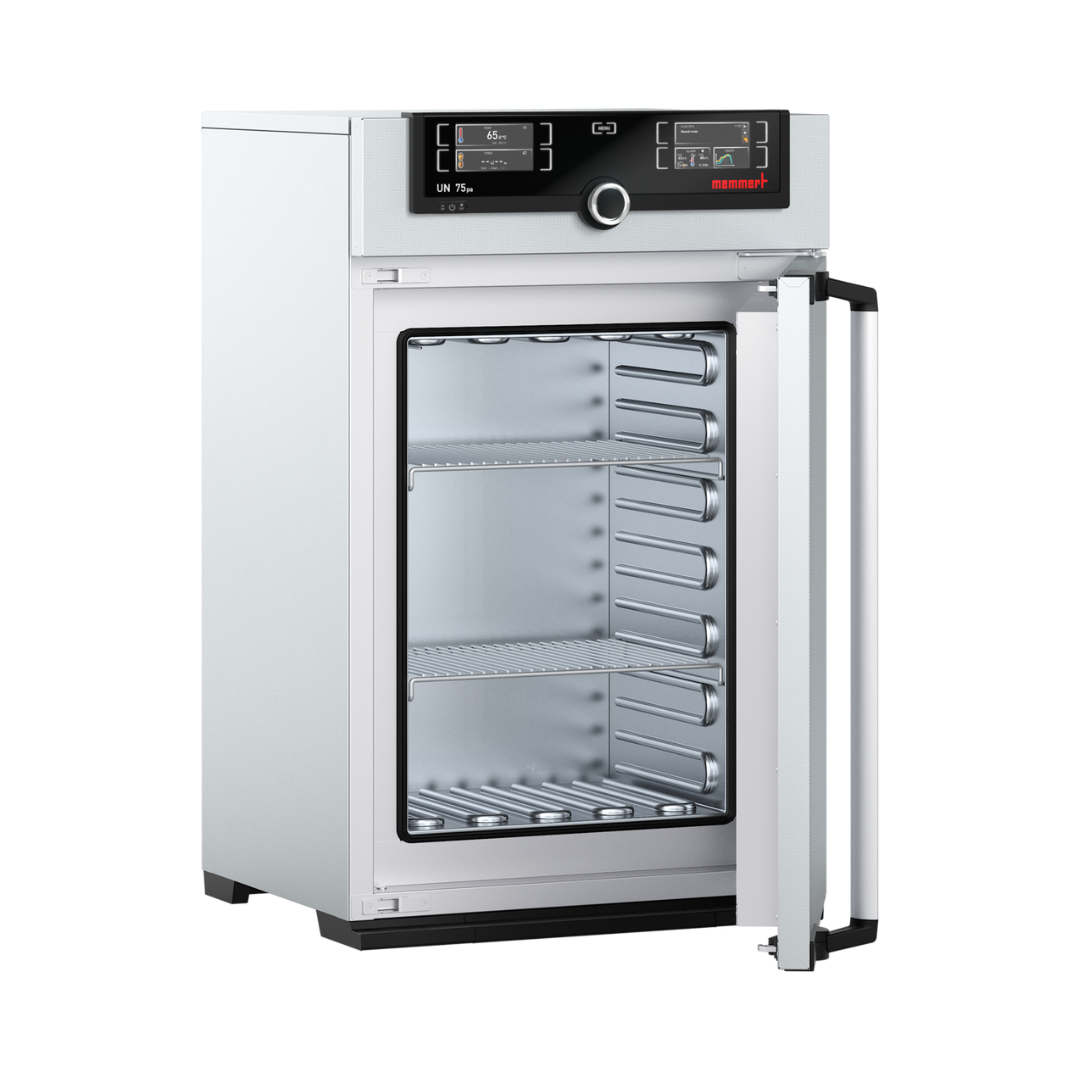

Memmert Paraffinschrank UN75pa, nahezu gasdichter Wärmeschrank für die Pathologie, 74 Liter, +20 bis +80 °C, TwinDISPLAY
- Eigene Memmert-Produktkategorie Paraffinschrank, kein Universalschrank
- Nahezu gasdichter Innenraum serienmäßig
- Eingeschränkter Temperaturbereich +20 bis +80 °C für die Paraffin-Anwendung
- TwinDISPLAY mit 2 redundanten Pt100-Sensoren, HeatBALANCE, AutoSAFETY
- 74 Liter Innenvolumen, bis zu 6 Einschübe
- Werkskalibrierzertifikat bei 80 °C inklusive
- Bis zu 6 Roste möglich, weitere als Zubehör erhältlich
Produktinformationen "Memmert Paraffinschrank UN75pa, nahezu gasdichter Wärmeschrank für die Pathologie, 74 Liter, +20 bis +80 °C, TwinDISPLAY"
Der Memmert Paraffinschrank UN75pa ist kein Universalschrank, sondern ein eigenständiges Gerät für die Probenpräparation in der Pathologie: 74 Liter Innenvolumen, ein auf +20 bis +80 °C eingeschränkter Temperaturbereich und ein serienmäßig nahezu gasdichter Innenraum. Anders als beim UN75 ist beim UN75pa TwinDISPLAY mit zwei redundanten Pt100-Sensoren, HeatBALANCE und AutoSAFETY serienmäßig. Das Gerät arbeitet mit natürlicher Konvektion und besitzt keine Luftturbine. Für Schnitte, die für die Mikroskopie vorbereitet werden, sorgt das für zuverlässig konstante Temperaturen ohne Luftbewegung im Innenraum.
Eingeschränkter Temperaturbereich für die Paraffin-Anwendung
Der Temperaturbereich des UN75pa reicht von 20 bis 80 °C, deutlich enger als beim UN75 (20 bis 300 °C), weil die Paraffin-Einbettung keine höheren Temperaturen benötigt. Der Arbeitstemperaturbereich beginnt bei mindestens 5 °C über Raumtemperatur, dieselbe Formel wie bei allen Memmert-Geräten mit natürlicher Konvektion. Zwei Pt100-Sensoren der DIN-Klasse A in 4-Leiter-Messung überwachen sich wechselseitig und liefern eine Einstellgenauigkeit von 0,1 °C über den gesamten Bereich. Weil keine Luftturbine verbaut ist, steigt die Wärme rein thermisch auf, ohne dass ein Lüfter Staub aufwirbelt oder Paraffindämpfe im Innenraum verwirbelt.
Nahezu gasdichter Innenraum: Standard statt Option
Während beim UN75 ein nahezu gasdichter Innenraum nur gegen Aufpreis als Option (K2/K3) erhältlich ist, gehört er beim UN75pa zur Serienausstattung. Kombiniert mit der ControlCOCKPIT TwinDISPLAY-Steuerung, die serienmäßig verbaut ist, bietet der UN75pa HeatBALANCE zur Feinjustage der Heizleistungsverteilung sowie AutoSAFETY zur zusätzlichen Über- und Untertemperaturüberwachung mit optischem und akustischem Alarm.
Kapazität und Abmessungen des Memmert Paraffinschrank UN75pa
Der Innenraum misst 400 x 560 x 330 mm, die Außenmaße des Gehäuses liegen bei 585 x 944 x 514 mm, das Nettogewicht bei rund 66 kg, dieselbe Stellfläche wie beim UN75 und UF75. Serienmäßig sind 2 elektropolierte Edelstahl-Gitterroste enthalten, insgesamt sind bis zu 6 Einschübe möglich. Zulässig sind bis zu 120 kg Gesamtbeladung und bis zu 20 kg pro Einschub. Der Innenraum besteht aus pflegeleichtem, durch Tiefziehverrippung versteiftem, nahezu gasdichtem Edelstahl mit geschützt integrierter 4-Seiten-Rundumbeheizung, das Gehäuse aus Strukturedelstahl mit vollverzinkter Stahlblechrückwand. Angeschlossen wird der UN75pa wahlweise mit 230 V (ca. 1.250 W) oder mit 115 V (ca. 900 W), jeweils bei 50/60 Hz, deutlich weniger Leistungsaufnahme als bei den Umluft-Modellen der Serie, da nur bis 80 °C statt 300 °C geheizt werden muss.
Abgrenzung: Paraffinschrank gegen Universalschrank UN75/UF75
Der UN75pa ist kein Universalschrank und sollte nicht als solcher verstanden werden. Wer einen Naturkonvektions-Wärmeschrank mit dem vollen Temperaturbereich bis 300 °C für allgemeine Labortrocknung sucht, ist beim Memmert Universalschrank UN75 richtig. Wer stattdessen aktive Luftumwälzung für kürzere Aufheizzeiten benötigt, findet diese im Memmert Universalschrank UF75. Für die Paraffin-Einbettung in anderen Baugrößen führt Memmert außerdem den Memmert Paraffinschrank UN30pa (32 Liter), den Memmert Paraffinschrank UN110pa (108 Liter) und den Memmert Paraffinschrank UN160pa (161 Liter), jeweils mit demselben eingeschränkten Temperaturbereich und nahezu gasdichtem Innenraum wie der hier beschriebene UN75pa.
Sicherheit nach DIN 12880, verstärkt durch AutoSAFETY
Neben der einstellbaren elektronischen Temperaturüberwachung und AutoSAFETY verfügt der UN75pa über einen mechanischen Temperaturbegrenzer der Schutzklasse 1 nach DIN 12880, der die Heizung bei etwa 20 °C über der maximalen Schranktemperatur abschaltet, bei diesem Modell also bereits bei rund 100 °C. Am Display lässt sich zusätzlich ein Temperaturwählwächter der Schutzklasse 3.1 oder ein Temperaturwählbegrenzer der Schutzklasse 2 wählen. Ein integriertes Selbstdiagnosesystem unterstützt bei der Fehlerfindung, 3 frei wählbare Temperaturwerte lassen sich kalibrieren. Das Gerät trägt CE- und EAC-Kennzeichnung sowie ein UL-Prüfzeichen.
Aufstellung, Betrieb und Entsorgung
Für den Betrieb ist ein Wandabstand von mindestens 15 cm sowie ein Deckenabstand von mindestens 20 cm einzuhalten, seitlich zu Wand oder Nachbargerät genügen mindestens 5 cm. Zulässig ist eine Aufstellhöhe bis 2.000 m über NN bei einer Umgebungstemperatur von 5 °C bis 40 °C und einer relativen Luftfeuchtigkeit von maximal 80 %, nicht kondensierend. Elektrisch ist der UN75pa für Überspannungskategorie II und Verschmutzungsgrad 2 ausgelegt, transportiert werden darf er ausschließlich in stehendem Zustand. Der nahezu gasdichte Innenraum aus pflegeleichtem Edelstahl lässt sich mit gängigen Laborreinigungsmitteln pflegen, Paraffinreste sollten regelmäßig entfernt werden, damit die Dichtungen des nahezu gasdichten Innenraums nicht verkleben. Als Elektrogerät fällt der UN75pa am Ende seiner Nutzungsdauer unter das Elektro- und Elektronikgerätegesetz und darf nicht über den Hausmüll entsorgt werden, siehe Regulatorische Informationen unten.
Typische Einsatzbereiche
Mit eingeschränktem Temperaturbereich und nahezu gasdichtem Innenraum ist der Memmert Paraffinschrank UN75pa speziell auf die Probenvorbereitung mit Paraffin zugeschnitten.
- Herstellung mikroskopischer Präparate in der Pathologie
- Paraffin-Einbettung von Gewebeproben für die histologische Untersuchung
- Probenvorbereitung mit Paraffin in Wissenschaft und Forschung
- Ausbildung und Lehre, etwa in der pathologischen oder histologischen Praxisausbildung
Investitionslogik: Ausstattung für den jeweiligen Zweck
Im Lieferumfang des UN75pa sind 2 elektropolierte Edelstahl-Gitterroste enthalten, ausgelegt ist der Schrank für bis zu 6 Einschübe, TwinDISPLAY und der nahezu gasdichte Innenraum sind bereits im Grundpreis enthalten, nicht als Aufpreisoption wie beim Memmert Universalschrank UN75. Für die Sichtkontrolle ohne Türöffnung steht eine Vollsichtglastür als Option zur Verfügung, ebenso eine versperrbare Tür, ein wechselbarer Türanschlag und ein potentialfreier Alarmkontakt für die Anbindung an eine Gebäudeleittechnik. Für die dauerhafte Protokollierung bieten sich ein USB-Ethernet-Adapter sowie AtmoCONTROL-Softwarelizenzen an. Wer eine andere Baugröße für die Paraffin-Einbettung benötigt, findet sie im Memmert Paraffinschrank UN30pa, Memmert Paraffinschrank UN110pa oder Memmert Paraffinschrank UN160pa. Für pharmazeutische oder normgebundene Anwendungen vermitteln wir Kalibrier-, IQ/OQ/PQ- und Wartungsdienstleistungen, auf Wunsch auch als DAkkS-Kalibrierung.
Häufige Fragen vor der Anschaffung
Warum ist der Temperaturbereich auf 80 °C begrenzt?
Die Paraffin-Einbettung in der Pathologie benötigt keine höheren Temperaturen, der UN75pa ist gezielt auf diesen Anwendungsbereich zugeschnitten und deshalb kein Ersatz für einen Universalschrank.
Warum hat ein Naturkonvektionsgerät TwinDISPLAY?
TwinDISPLAY mit HeatBALANCE und AutoSAFETY ist beim UN75pa serienmäßig, obwohl das Gerät ohne Luftturbine arbeitet.
Ist der Innenraum vollständig gasdicht?
Laut Hersteller ist der Innenraum nahezu gasdicht, nicht vollständig hermetisch, das ist eine gezielte Serienausstattung des Paraffinschranks gegenüber dem UN75, bei dem dieselbe Ausführung nur als Option erhältlich ist.
Wie viele Proben passen gleichzeitig in den UN75pa?
Serienmäßig sind 2 Gitterroste enthalten, bis zu 6 Einschübe mit je maximal 20 kg sind möglich, insgesamt bis 120 kg Beladung.
Kann ich den UN75pa auch für normale Labortrocknung nutzen?
Technisch ja bis 80 °C, für den vollen Temperaturbereich bis 300 °C ist aber der Memmert Universalschrank UN75 oder der Memmert Universalschrank UF75 die passende Wahl.
Welche anderen Baugrößen gibt es als Paraffinschrank?
Memmert führt zusätzlich den Memmert Paraffinschrank UN30pa (32 Liter), den Memmert Paraffinschrank UN110pa (108 Liter) und den Memmert Paraffinschrank UN160pa (161 Liter), jeweils mit demselben Funktionsprinzip.
Ist der UN75pa für den Dauerbetrieb geeignet?
Der mechanische Temperaturbegrenzer der Schutzklasse 1 nach DIN 12880 in Kombination mit AutoSAFETY schaltet die Heizung bei einer Übertemperatur von etwa 20 °C ab und ist für unbeaufsichtigten Betrieb ausgelegt.
Wird beim UN75pa Frischluft aktiv umgewälzt?
Nein, der UN75pa arbeitet mit natürlicher Konvektion ohne Luftturbine und Umluftmotor, die Wärme steigt rein thermisch auf, was Verwirbelungen von Paraffindämpfen im Innenraum vermeidet.
Technische Details
| Temperaturbereich einstellbar | 20 bis 80 °C |
|---|---|
| Arbeitstemperaturbereich | mind. 5 °C über Raumtemperatur bis 80 °C |
| Temperatur-Einstellgenauigkeit | 0,1 °C |
| Temperatursensor | 2x Pt100, DIN-Klasse A, 4-Leiter-Messung, redundant |
| Innenraum | nahezu gasdicht, serienmäßig |
| Innenvolumen | 74 l |
| Innenmaße (B x H x T) | 400 x 560 x 330 mm |
| Außenmaße Gehäuse (B x H x T) | 585 x 944 x 514 mm |
| Gewicht netto | ca. 66 kg |
| Anschluss 230 V | 50/60 Hz, ca. 1.250 W |
| Anschluss 115 V | 50/60 Hz, ca. 900 W |
| Einschübe maximal | 6 |
| Einschübe im Lieferumfang | 2 |
| Max. Belastung Gerät | 120 kg |
| Max. Belastung pro Einschub | 20 kg |
| Material Innenraum | Edelstahl, nahezu gasdicht, 4-Seiten-Rundumbeheizung |
| Material Gehäuse | Strukturedelstahl, verzinkte Stahlblechrückwand |
| Regelung | ControlCOCKPIT TwinDISPLAY, PID-Mikroprozessorregler, 2x TFT-Farbgrafikdisplay |
| Zusatzfunktionen | HeatBALANCE, AutoSAFETY, optischer und akustischer Alarm |
| Zulässige Umgebungstemperatur | 5 °C bis 40 °C |
| Zulässige Luftfeuchtigkeit | max. 80 % rel., nicht kondensierend |
| Kennzeichnungen | CE, EAC, UL-Prüfzeichen |
Lieferumfang
- 1x Memmert Paraffinschrank UN75pa
- Werkskalibrierzertifikat (Kalibrierung bei 80 °C)
- Vollisolierte Edelstahltür mit 2-Punkt-Verriegelung (Kompressions-Türverschluss)
- 2x Edelstahl-Gitterrost, elektropoliert
- Nahezu gasdichter Innenraum (Serienausstattung, nicht Zubehör)
Regulatorische Informationen
Der Memmert Paraffinschrank UN75pa ist bei der Stiftung Elektro-Altgeräte Register (Stiftung EAR) unter der WEEE-Registrierungsnummer DE 66812464 registriert.
Individueller Bedarf & Beschaffungsservice
Für den UN75pa sind unter anderem eine Vollsichtglastür, eine versperrbare Tür, ein wechselbarer Türanschlag, eine Wandkonsole, ein Stapelsatz sowie Nivellierfüße erhältlich. Für die Datenerfassung bieten sich ein USB-Ethernet-Adapter sowie AtmoCONTROL-Softwarelizenzen an. Zusätzlich vermitteln wir Kalibrier-, IQ/OQ/PQ- und Wartungsdienstleistungen, auf Wunsch auch als DAkkS-Kalibrierung. Benötigen Sie eine andere Baugröße des Paraffinschranks oder Unterstützung bei der Auswahl des passenden Geräts für Ihre pathologische Praxis? Über unseren Beschaffungsservice unterstützen wir Sie gerne bei Beschaffung und Konfiguration.
| Prüfzeichen: | GS (VDE) |
|---|---|
| Volumen: | 74 l |
Passendes Zubehör
Der Edelstahl-Gitterrost E20164 ist ein elektropolierter Einschub für Memmert Schränke der Größe 50, 55 und 75. Er passt auf Universalschränke, Brutschränke, Peltier-Kühlbrutschränke und die Feuchtekammer HCP50, zusammen 37 Modelle. Wer mehr Ablageebenen braucht als serienmäßig vorhanden, ergänzt Roste bis zur Höchstzahl der Tabelle. Die Belastung je Einschub beträgt bei allen Modellen 20 kg, nur beim HCP50 sind es 15 kg. Die Abbildung dient nur zur Veranschaulichung. Sie ist eine Zeichnung von Memmert und zeigt Gitterroste verschiedener Größen.Passend fürDie Tabelle zeigt je Modell die Zahl der Roste im Lieferumfang des Geräts, die maximal mögliche Zahl und die Belastung je Einschub. Beim HCP50 gehört serienmäßig ein Lochblech zum Gerät, der Gitterrost ist dort optional.ModellRoste serienmäßigRoste maximalBelastung je Einschub (kg)UF551420UF55plus1420UN551420UN55plus1420UF752620UF75plus2620UN752620UN75plus2620UF55m1420UF55mplus1420UN55m1420UN55mplus1420UF75m2620UF75mplus2620UN75m2620UN75mplus2620UN55pa1420UN75pa2620IF551420IF55plus1420IN551420IN55plus1420IF752620IF75plus2620IN752620IN75plus2620IF55m1420IF55mplus1420IN55m1420IN55mplus1420IF75m2620IF75mplus2620IN75m2620IN75mplus2620IPP551420IPP55plus1420HCP501 (Lochblech)515Die zulässige Gesamtlast des Geräts begrenzt zusätzlich die Beladung. Bitte die Angabe im Datenblatt des Geräts beachten.Lieferumfang1 Edelstahl-Gitterrost, elektropoliert (E20164)
Für Memmert Geräte der Baureihen U, Um, UNpa, I, Im und IPPeco der Größen 55 und 75 ist die Edelstahl-Einschiebe-Abtropfschale B02072 gedacht. Sie hat 15 mm Rand und fängt abtropfende Flüssigkeit auf. Memmert nennt eine maximale Belastung von 1,5 kg pro Einschiebe-Abtropfschale. Nach Angabe von Memmert kann sie die räumliche Temperaturverteilung beeinträchtigen. Welche Baureihe es in welcher Größe gibt, zeigt die Tabelle mit den passenden Modellen. Die Abbildung dient nur zur Veranschaulichung.Passend fürModellGrößeUF5555UF55plus55UN5555UN55plus55UF7575UF75plus75UN75plus75UN7575UN75pa75IF55plus55IN55plus55IF5555IN5555IN75plus75IF75plus75UN55pa55IPP5555IN7575IF7575IPP55plus55IN55m55IN55mplus55IF55m55IF55mplus55IN75m75IN75mplus75IF75m75IF75mplus75UN55m55UN55mplus55UF55m55UF55mplus55UN75m75UN75mplus75UF75m75UF75mplus75Lieferumfang1 Edelstahl-Einschiebe-Abtropfschale, 15 mm Rand
B29747 ist ein nivellierbares Untergestell mit 600 mm Höhe für Memmert Geräte der Baureihen U, Um, UNpa, I, Im und IPPeco der Größen 55 und 75. Ein flaches Untergestell mit 130 mm Höhe ist als B33659 erhältlich. Die fahrbare Ausführung mit 660 mm Höhe ist als B29748 erhältlich. Welche Baureihe es in welcher Größe gibt, zeigt die Tabelle mit den passenden Modellen. Die Abbildung dient nur zur Veranschaulichung.Passend fürModellGrößeUF5555UF55plus55UN5555UN55plus55UF7575UF75plus75UN75plus75UN7575UN75pa75IF55plus55IN55plus55IF5555IN5555IN75plus75IF75plus75UN55pa55IPP5555IN7575IF7575IPP55plus55IN55m55IN55mplus55IF55m55IF55mplus55IN75m75IN75mplus75IF75m75IF75mplus75UN55m55UN55mplus55UF55m55UF55mplus55UN75m75UN75mplus75UF75m75UF75mplus75Lieferumfang1 Untergestell, nivellierbar, Höhe 600 mm
Das fahrbare Untergestell B29748 ist 660 mm hoch. Es ist für Memmert Geräte der Baureihen U, Um, UNpa, I, Im und IPPeco der Größen 55 und 75 gedacht. Die nivellierbare Ausführung mit 600 mm Höhe ist als B29747 erhältlich, ein flaches Untergestell mit 130 mm Höhe als B33659. Welche Baureihe es in welcher Größe gibt, zeigt die Tabelle mit den passenden Modellen. Die Abbildung dient nur zur Veranschaulichung.Passend fürModellGrößeUF5555UF55plus55UN5555UN55plus55UF7575UF75plus75UN75plus75UN7575UN75pa75IF55plus55IN55plus55IF5555IN5555IN75plus75IF75plus75UN55pa55IPP5555IN7575IF7575IPP55plus55IN55m55IN55mplus55IF55m55IF55mplus55IN75m75IN75mplus75IF75m75IF75mplus75UN55m55UN55mplus55UF55m55UF55mplus55UN75m75UN75mplus75UF75m75UF75mplus75Lieferumfang1 Untergestell, fahrbar, Höhe 660 mm
B04358 ist eine Boden-Abtropfschale aus Edelstahl mit 15 mm Rand für Memmert Geräte der Baureihen U, Um, UNpa, I, Im und IPPeco der Größen 55 und 75. Sie fängt abtropfende Flüssigkeit auf. Die maximale Belastung liegt laut Memmert bei 1,5 kg pro Boden-Abtropfschale. Memmert weist darauf hin, dass sie die räumliche Temperaturverteilung beeinträchtigen kann. Welche Baureihe es in welcher Größe gibt, zeigt die Tabelle mit den passenden Modellen. Die Abbildung dient nur zur Veranschaulichung.Passend fürModellGrößeUF5555UF55plus55UN5555UN55plus55UF7575UF75plus75UN75plus75UN7575UN75pa75IF55plus55IN55plus55IF5555IN5555IN75plus75IF75plus75UN55pa55IPP5555IN7575IF7575IPP55plus55IN55m55IN55mplus55IF55m55IF55mplus55IN75m75IN75mplus75IF75m75IF75mplus75UN55m55UN55mplus55UF55m55UF55mplus55UN75m75UN75mplus75UF75m75UF75mplus75Lieferumfang1 Edelstahl-Boden-Abtropfschale, 15 mm Rand
