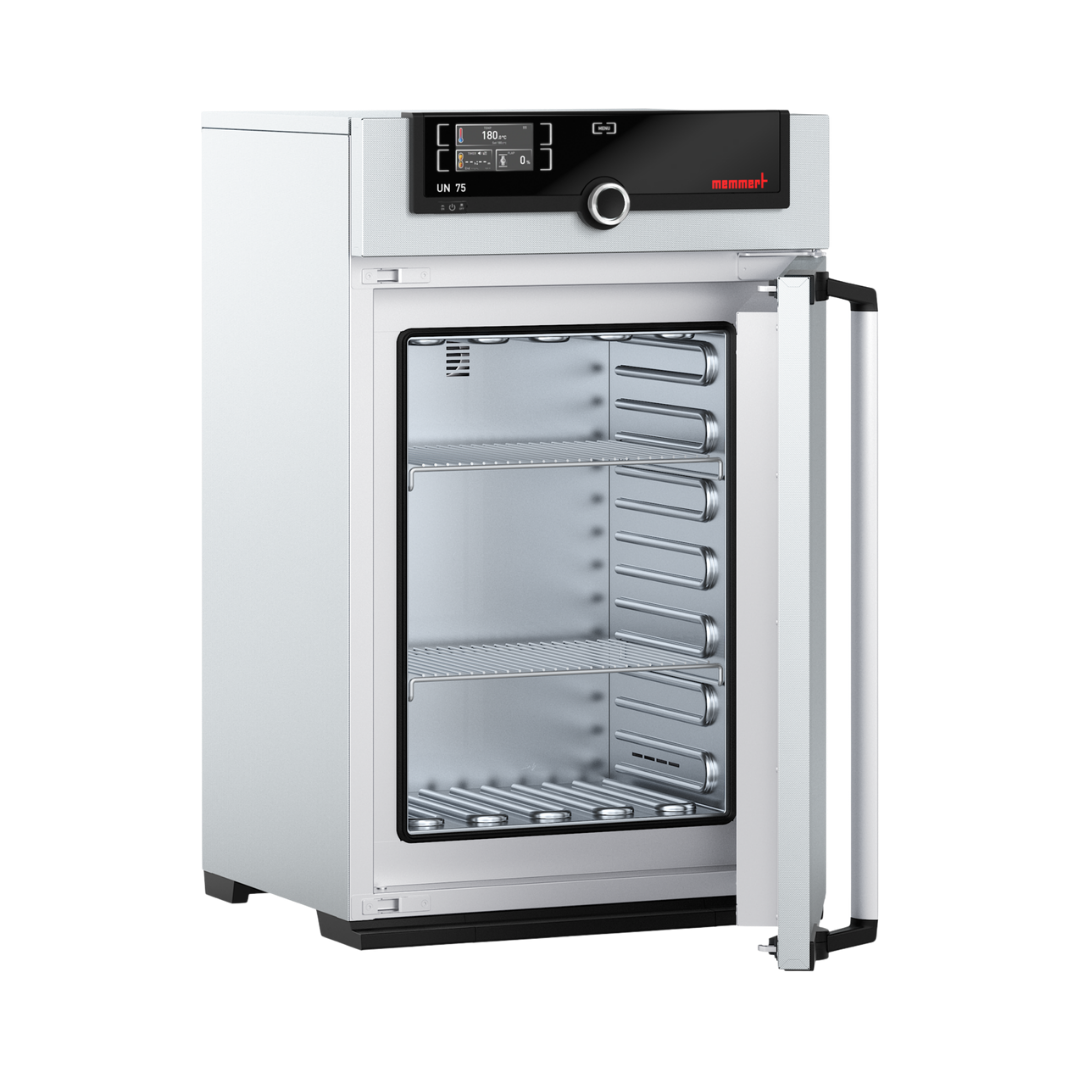

Memmert Universalschrank UN75, platzsparender Wärme- und Trockenschrank mit natürlicher Konvektion, 74 Liter, bis 300 °C

Der Memmert Universalschrank UN75 nutzt dieselbe kompakte Stellfläche wie der kleinere UN55, baut aber deutlich höher und bietet dadurch mit 74 Litern mehr Innenvolumen und Platz für bis zu 6 statt 4 Einschübe, ohne mehr Bodenfläche im Labor zu beanspruchen. Wie alle Modelle der UN-Serie arbeitet er mit rein natürlicher Konvektion im Temperaturbereich von 20 bis 300 °C. Für Labore mit begrenzter Stellfläche, aber wachsendem Probenaufkommen, ist der UN75 damit die naheliegende Antwort: mehr Durchsatz auf gleichem Fußabdruck statt eines größeren, breiteren Schranks.

Natürliche Konvektion auch bei sechs Einschüben

Auch mit sechs möglichen Einschüben verzichtet der Memmert Universalschrank UN75 auf Luftturbine und Umluftmotor. Die Wärme steigt rein thermisch auf, Staub oder leichte Probenbestandteile werden nicht durch einen Lüfter in Bewegung versetzt. Der Arbeitstemperaturbereich beginnt bei mindestens 5 °C über Raumtemperatur bis 300 °C. Wer viele Chargen auf mehreren Ebenen gleichzeitig fährt und dabei auf erschütterungsfreie Bedingungen angewiesen ist, etwa bei offen ausgelegten Pulvern oder Fasern, profitiert von der zusätzlichen Einschubzahl, ohne auf die Vorteile der natürlichen Konvektion zu verzichten. Ein Pt100-Temperaturfühler der DIN-Klasse A in 4-Leiter-Messung liefert eine Einstellgenauigkeit von 0,1 °C bis 99,9 °C und 0,5 °C ab 100 °C.

ControlCOCKPIT SingleDISPLAY: eine Bedienlogik für die ganze Serie

Der UN75 wird wie die übrigen UN-Modelle über das ControlCOCKPIT SingleDISPLAY bedient, einen adaptiven multifunktionalen digitalen PID-Mikroprozessorregler mit TFT-Farbgrafikdisplay. Einstellbar sind Temperatur in Celsius oder Fahrenheit, die Stellung der Abluftklappe, Programmlaufzeit sowie Zeitzone und Sommer-/Winterzeit. Eine digitale Rückwärtsuhr mit Zielzeitangabe lässt sich von 1 Minute bis 99 Tage einstellen, die SetpointWait-Funktion startet die Prozesszeit erst nach Erreichen der Solltemperatur. Über die Ethernet-Schnittstelle lässt sich der Datenlogger auslesen, eine zeitlich begrenzte Testversion der AtmoCONTROL-Software steht zum Download bereit. Wer über mehrere UN-Modelle hinweg dieselbe Bedienlogik nutzen möchte, findet sie beim UN75 unverändert wieder.

Kapazität und Abmessungen des Memmert Universalschrank UN75

Der Innenraum misst 400 x 560 x 330 mm, die Außenmaße liegen bei 585 x 944 x 514 mm, bei gleicher Grundfläche wie der UN55 also rund 16 cm höher. 2 elektropolierte Edelstahl-Gitterroste sind bereits im Lieferumfang enthalten, bis zu 6 Einschübe passen insgesamt in den Schrank. Die maximale Beladung liegt bei 120 kg für das gesamte Gerät und 20 kg pro Einschub. Der Innenraum besteht aus pflegeleichtem, durch Tiefziehverrippung versteiftem Edelstahl mit geschützt integrierter 4-Seiten-Rundumbeheizung, das Gehäuse aus Strukturedelstahl mit vollverzinkter Stahlblechrückwand. Angeschlossen wird der UN75 mit 230 V (ca. 2.500 W) oder 115 V (ca. 1.800 W), jeweils bei 50/60 Hz.

Auswahlhilfe: Stellfläche gegen Nutzvolumen

Innerhalb der UN-Serie mit natürlicher Konvektion reicht das Innenvolumen von 32 bis 749 Litern. Zwei Modelle teilen sich jeweils dieselbe Stellfläche und unterscheiden sich nur in der Bauhöhe, das lohnt bei der Auswahl einen zweiten Blick.

UN55 und UN75 stehen auf identischer Grundfläche, der UN75 baut lediglich höher und bietet dadurch zwei zusätzliche Einschübe. Reicht die Stellfläche im Labor nicht mehr aus oder wird ein deutlich höheres Volumen benötigt, ist der Memmert Universalschrank UN110 mit 108 Litern und größerer Grundfläche die nächste Stufe. Für kleinere Probenmengen genügt oft schon der Memmert Universalschrank UN30. Das komplette Sortiment an Klimaschränken und Inkubatoren findet sich unter Klimaschränke & Inkubatoren.

Abgrenzung: natürliche Konvektion gegen Umluft

Wer statt sechs Ebenen eine besonders schnelle und gleichmäßige Wärmeverteilung benötigt, etwa bei dicht gepackten, unterschiedlich großen Proben, ist mit einem Umluftmodell der UF-Serie besser bedient. Diese Geräte besitzen eine elektronisch regelbare Luftturbine und erreichen ihren Arbeitstemperaturbereich ab 10 °C statt 5 °C über Raumtemperatur, dafür verteilt sich die Wärme aktiv im Innenraum. Ein Beispiel in vergleichbarer Größenordnung ist der Memmert Universalschrank UF160 mit 161 Litern. Für staub- oder luftbewegungsempfindliche Proben, etwa offen ausgelegte Pulver, bleibt die natürliche Konvektion des UN75 die passendere Lösung. Wie alle Standardmodelle der UN-Serie nutzt der UN75 das ControlCOCKPIT SingleDISPLAY, die TwinDISPLAY-Ausstattung mit zwei Displays ist den plus-Varianten der Serie vorbehalten.

Sicherheit nach DIN 12880

Der UN75 verfügt über eine einstellbare elektronische Temperaturüberwachung sowie einen mechanischen Temperaturbegrenzer der Schutzklasse 1 nach DIN 12880, der die Heizung bei etwa 20 °C über der maximalen Schranktemperatur abschaltet, ein wichtiger Schutz gerade bei mehreren gleichzeitig laufenden Chargen über Nacht. Ein Selbstdiagnosesystem unterstützt bei der Fehlerfindung, 3 frei wählbare Temperaturwerte lassen sich kalibrieren. Das Gerät trägt CE- und EAC-Kennzeichnung sowie ein UL-Prüfzeichen.

Aufstellung, Betrieb und Entsorgung

Für den Betrieb ist ein Wandabstand von mindestens 15 cm sowie ein Deckenabstand von maximal 20 cm einzuhalten, seitlich zu Wand oder Nachbargerät genügen mindestens 5 cm. Wegen der größeren Bauhöhe von rund 94 cm lohnt sich vorab ein Blick auf die verfügbare Raumhöhe am geplanten Stellplatz. Zulässig ist eine Aufstellhöhe bis 2.000 m über NN bei einer Umgebungstemperatur von 5 °C bis 40 °C und einer relativen Luftfeuchtigkeit von maximal 80 %, nicht kondensierend. Elektrisch ist der UN75 für Überspannungskategorie II und Verschmutzungsgrad 2 ausgelegt, transportiert werden darf er ausschließlich in stehendem Zustand. Am Ende der Nutzungsdauer fällt der UN75 als Elektrogerät unter das Elektro- und Elektronikgerätegesetz und darf nicht über den Hausmüll entsorgt werden.

Typische Einsatzbereiche

Mit 74 Litern Innenvolumen auf kompakter Stellfläche und bis zu 6 Einschüben passt der Memmert Universalschrank UN75 überall dort, wo mehrere Probenserien parallel laufen, aber kein zusätzlicher Stellplatz zur Verfügung steht.

• Paralleles Trocknen mehrerer Probenchargen auf engem Raum
• Erschütterungsfreies Trocknen staub- oder luftempfindlicher Materialien
• Tempern, Altern und Einbrennen von Werkstoffproben in mehreren Ebenen
• Materialtests in der industriellen Qualitätssicherung
• Ergänzung in Laboren, die vom UN30 oder UN55 auf mehr Kapazität aufrüsten möchten

Investitionslogik: mehr Ebenen statt mehr Stellfläche

Im Lieferumfang des UN75 sind bereits 2 elektropolierte Edelstahl-Gitterroste enthalten, ausgelegt ist der Schrank für bis zu 6 Einschübe. Wer alle sechs Ebenen nutzen möchte, bestellt entsprechend weitere Gitterroste oder Lochbleche mit. Für die Sichtkontrolle ohne Türöffnung steht eine Vollsichtglastür zur Wahl, dazu Innenraumbeleuchtung und -steckdose für zusätzliche Messtechnik. Wandkonsolen oder ein Stapelsatz helfen, die vorhandene Stellfläche noch weiter zu nutzen. Für die dauerhafte Protokollierung empfiehlt sich eine AtmoCONTROL-Softwarelizenz statt der zeitlich begrenzten Testversion, für normgebundene Anwendungen sind Kalibrier- und IQ/OQ/PQ-Dienstleistungen erhältlich, unter anderem DAkkS-akkreditiert.

Häufige Fragen vor der Anschaffung

Warum hat der UN75 mehr Einschübe als der größere UN110?
Der UN75 baut auf gleicher Stellfläche wie der UN55 deutlich höher und bietet dadurch 6 statt 5 Einschübe, obwohl der UN110 mit 108 Litern ein größeres Gesamtvolumen und eine größere Stellfläche hat. Die Einschubzahl hängt stärker von der Bauhöhe als vom reinen Volumen ab.

Passt der UN75 an denselben Stellplatz wie ein UN55?
Ja, die Stellfläche ist mit 585 x 514 mm identisch, der UN75 ist mit 944 mm Höhe lediglich rund 16 cm höher als der UN55 mit 784 mm.

Wie viel darf der UN75 insgesamt tragen?
Bis zu 120 kg verteilt auf maximal 6 Einschübe, pro Einschub maximal 20 kg.

Reicht die natürliche Konvektion bei sechs Ebenen noch aus?
Für die allermeisten Trocknungs- und Temperprozesse ja. Bei sehr großen Temperaturunterschieden zwischen den Ebenen oder sehr dichter Beladung kann ein Umluftmodell wie der UF160 gleichmäßiger arbeiten.

Welche Genauigkeit erreicht die Temperaturregelung?
Wie bei den übrigen Modellen der UN-Serie liegt sie bei 0,1 °C bis 99,9 °C und 0,5 °C ab 100 °C, gemessen über einen Pt100-Fühler der DIN-Klasse A in 4-Leiter-Technik.

Ist der UN75 für den unbeaufsichtigten Betrieb geeignet?
Der mechanische Temperaturbegrenzer der Schutzklasse 1 nach DIN 12880 schaltet die Heizung bei einer Übertemperatur von etwa 20 °C ab und ist für Nacht- oder Wochenendläufe ausgelegt.

Technische Details

Lieferumfang

• 1x Memmert Universalschrank UN75
• Werkskalibrierzertifikat (Kalibrierung bei 160 °C)
• Vollisolierte Edelstahltür mit 2-Punkt-Verriegelung (Kompressions-Türverschluss)
• 2x Edelstahl-Gitterrost, elektropoliert

Regulatorische Informationen

Der Memmert Universalschrank UN75 ist bei der Stiftung Elektro-Altgeräte Register (Stiftung EAR) unter der WEEE-Registrierungsnummer DE 66812464 registriert.

Individueller Bedarf & Beschaffungsservice

Für den UN75 sind unter anderem Vollsichtglastüren, eine Innenraumbeleuchtung und -steckdose, verstärkte Gitterroste und Lochbleche, einschiebbare oder bodenstehende Abtropfschalen sowie Wandhalterungen, Nivellierfüße und ein Stapelsatz erhältlich. Für die Datenerfassung bieten sich ein USB-Ethernet-Adapter sowie AtmoCONTROL-Softwarelizenzen an. Zusätzlich vermitteln wir Kalibrier-, IQ/OQ/PQ- und Wartungsdienstleistungen, unter anderem DAkkS-akkreditiert. Benötigen Sie eines dieser Zubehörteile oder Unterstützung bei der Auswahl des passenden Universalschranks für Ihre Anwendung? Über unseren Beschaffungsservice unterstützt Sie LT Laborhandel gerne bei Beschaffung und Konfiguration.
