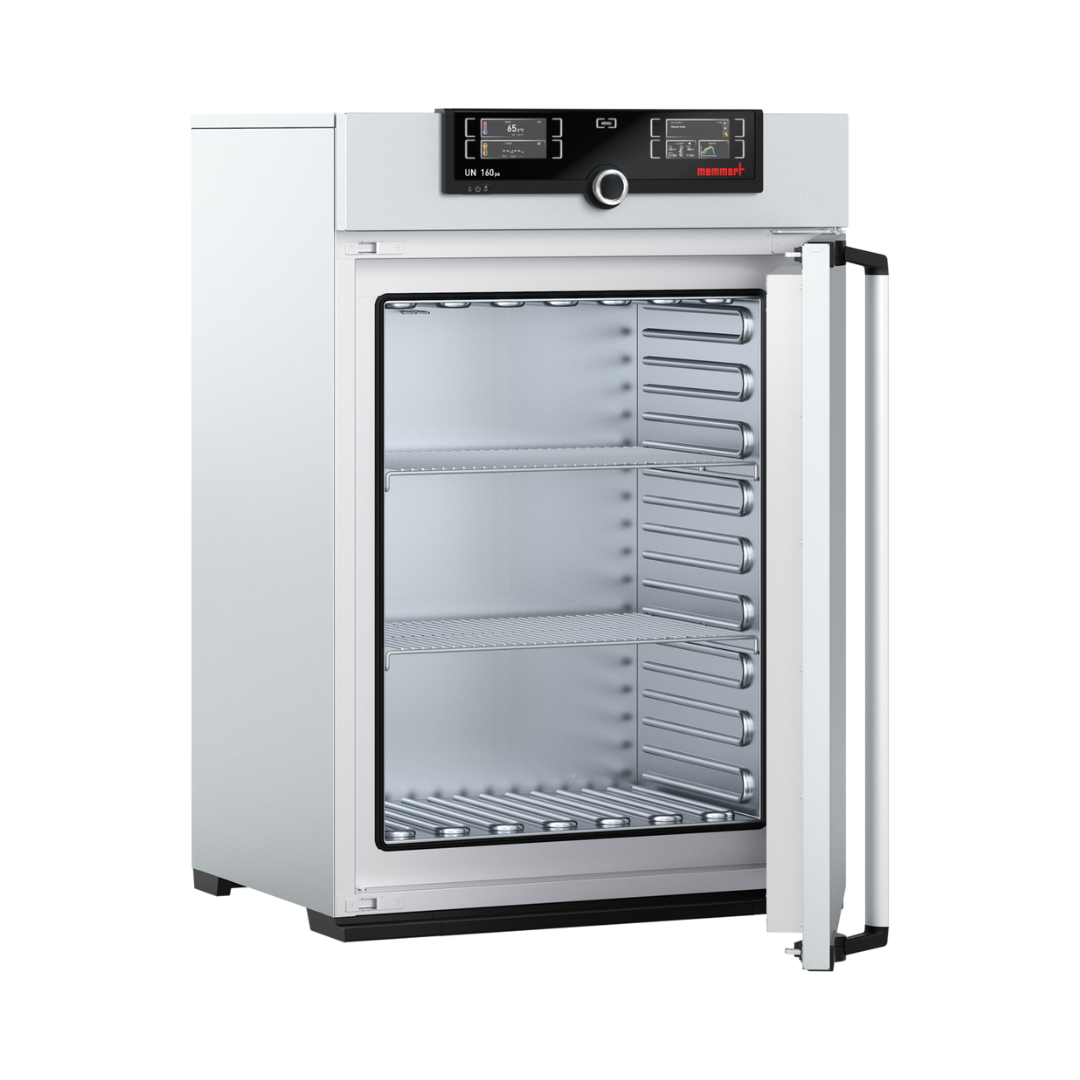

Memmert Paraffinschrank UN160pa, 161 l, +20 bis +80 °C, TwinDISPLAY
- 161 Liter Innenvolumen, größtes Modell der UN-pa-Baureihe, bis zu 8 Einschübe
- Nahezu gasdichter Innenraum für das Erwärmen von Paraffin und anderen Einbettmedien
- ControlCOCKPIT TwinDISPLAY mit HeatBALANCE, SetpointWAIT und AutoSAFETY
- 2x Pt100-Sensoren mit wechselseitiger Überwachung und Funktionsübernahme im Fehlerfall
- Einstellbereich +20 bis +80 °C, Einstellgenauigkeit 0,1 °C
- Werkskalibrierzertifikat bei +80 °C inklusive
- Bis zu 8 Roste möglich, weitere als Zubehör erhältlich
Produktinformationen "Memmert Paraffinschrank UN160pa, 161 l, +20 bis +80 °C, TwinDISPLAY"
Der Memmert Paraffinschrank UN160pa ist mit 161 Litern Innenraum das größte Modell der UN-pa-Baureihe und nimmt bis zu acht Einschübe auf. Der nahezu gasdichte Innenraum ist auf das gleichmäßige Erwärmen von Einbettmedien wie Paraffin oder Wachs ausgelegt und dient der Probenpräparation in Histologie, Pathologie und Mikrobiologie. Geregelt wird über das ControlCOCKPIT TwinDISPLAY mit zwei TFT-Farbgrafikdisplays, der Einstelltemperaturbereich reicht von +20 bis +80 °C.
Kammer für die größte Charge der Baureihe
Der Innenraum misst 560 x 720 x 400 mm, das Gehäuse außen 745 x 1104 x 584 mm zuzüglich 56 mm für den Türgriff. Serienmäßig gehören zwei elektropolierte Edelstahl-Gitterroste zum Gerät, bis zu acht Einschübe lassen sich insgesamt einsetzen. Zulässig sind maximal 210 kg Gesamtbeladung und 20 kg pro Einschub. Das Nettogewicht liegt bei ca. 96 kg, im Versandkarton mit den Maßen 830 x 1300 x 800 mm wiegt die Sendung brutto ca. 122 kg.
Nahezu gasdichter Innenraum für Paraffin und Wachs
Der Innenraum ist nahezu gasdicht ausgeführt, pflegeleicht und durch Tiefziehverrippung versteift. Eine geschützt integrierte 4-Seiten-Rundumbeheizung umschließt die Kammer, die vollisolierte Edelstahltür schließt mit einer 2-Punkt-Verriegelung als Kompressions-Türverschluss. Das Gehäuse hat eine vollverzinkte Stahlblechrückwand. Jedem Gerät liegt ein Werkskalibrierzertifikat bei +80 °C bei.
Regelung mit ControlCOCKPIT TwinDISPLAY
Der adaptive multifunktionale PID-Mikroprozessorregler arbeitet mit zwei hochauflösenden TFT-Farbgrafikdisplays und ist in neun Sprachen einstellbar, darunter Deutsch, Englisch, Chinesisch und Polnisch. Zwei Pt100-Sensoren der DIN-Klasse A messen in 4-Leiter-Technik und überwachen sich wechselseitig, im Fehlerfall übernimmt ein Sensor die Funktion des anderen. Die Einstellgenauigkeit liegt bei 0,1 °C. Mit der Funktion HeatBALANCE lässt sich die Heizleistungsverteilung zwischen oberer und unterer Heizgruppe von -50 bis +50 Prozent anpassen, SetpointWAIT startet die Prozesszeit erst nach Erreichen der Solltemperatur. Eine digitale Rückwärtsuhr mit Zielzeitangabe deckt Laufzeiten von 1 Minute bis 99 Tagen ab, drei frei wählbare Temperaturwerte lassen sich kalibrieren. Über Ethernet oder USB und die Software AtmoCONTROL werden Programme angelegt, verwaltet und übertragen, der Programmablauf wird bei Stromausfall gespeichert. Die Konvektion arbeitet nach dem Prinzip der natürlichen Durchlüftung ohne Gebläse.
Sicherheitskonzept mit mehreren Überwachungsebenen
Ein mechanischer Temperaturbegrenzer der Schutzklasse 1 nach DIN 12880 schaltet die Heizung bei etwa 20 °C über der maximalen Schranktemperatur ab. Am Display wählbar sind zusätzlich ein Temperaturwählwächter der Schutzklasse 3.1 oder ein Temperaturwählbegrenzer der Schutzklasse 2. AutoSAFETY folgt dem Sollwert im frei wählbaren Abstand, meldet Über- oder Unterschreitungen optisch und akustisch und schaltet die Heizung bei Überschreiten ab. Ein Selbstdiagnosesystem prüft das Gerät auf Fehlfunktionen. Zulässig sind eine Umgebungstemperatur von +5 °C bis +40 °C, eine relative Luftfeuchtigkeit von maximal 80 Prozent nicht kondensierend und eine Aufstellhöhe von bis zu 2.000 m über NN.
Die UN-pa-Baureihe im Größenvergleich
Der UN160pa ist mit 161 Litern das größte Modell der UN-pa-Baureihe, ein größeres Volumen gibt es innerhalb dieser Reihe nicht. Reicht für die Probenmenge ein kleinerer Innenraum, ist der UN110pa mit 108 Litern die nächstkleinere Baugröße, siehe Größentabelle unten.
Typische Einsatzbereiche
Der UN160pa dient der zuverlässigen Probenpräparation in Pathologie, Wissenschaft und Forschung sowie in der Histologie und Mikrobiologie. Er wird zur Herstellung mikroskopischer Präparate im Labor eingesetzt. Der nahezu gasdichte Innenraum ist für das präzise und gleichmäßige Erwärmen von Einbettmedien wie Paraffin oder Wachs ausgelegt.
Technische Details
| Einstelltemperaturbereich | +20 bis +80 °C |
|---|---|
| Arbeitstemperaturbereich | mind. 5 °C über Raumtemperatur bis +80 °C |
| Einstellgenauigkeit Temperatur | 0,1 °C |
| Temperatursensor | 2x Pt100, DIN-Klasse A, 4-Leiter-Messung, wechselseitige Überwachung |
| Innenvolumen | 161 l |
| Innenmaße (B x H x T) | 560 x 720 x 400 mm |
| Außenmaße Gehäuse (B x H x T) | 745 x 1104 x 584 mm (zzgl. 56 mm Türgriff) |
| Gewicht netto | ca. 96 kg |
| Anschluss 230 V | 50/60 Hz, ca. 1.600 W |
| Anschluss 115 V (Werksoption X2, ohne Aufpreis) | 50/60 Hz, ca. 900 W |
| Einschübe maximal | 8 |
| Einschübe im Lieferumfang | 2 |
| Max. Belastung Gerät | 210 kg |
| Max. Belastung pro Einschub | 20 kg |
| Innenraum | nahezu gasdicht, tiefziehverrippt, 4-Seiten-Rundumbeheizung |
| Regelung | ControlCOCKPIT TwinDISPLAY, PID-Mikroprozessorregler, 2x TFT-Farbgrafikdisplay |
| Zusatzfunktionen | HeatBALANCE, SetpointWAIT, AutoSAFETY, optischer und akustischer Alarm |
| Zulässige Umgebungstemperatur | +5 °C bis +40 °C |
| Zulässige Luftfeuchtigkeit | max. 80 % rel., nicht kondensierend |
| Aufstellhöhe maximal | 2.000 m |
| Kennzeichnungen | CE, VDE GS, UL, EAC |
Weitere Größen der Baureihe
Die UN-pa-Baureihe umfasst fünf Baugrößen von 32 bis 161 Litern, im Folgenden sortiert nach Innenvolumen:
| Modell | Innenvolumen | Einstelltemperatur | Display |
|---|---|---|---|
| UN30pa | 32 l | +20 bis +80 °C | TwinDISPLAY |
| UN55pa | 53 l | +20 bis +80 °C | TwinDISPLAY |
| UN75pa | 74 l | +20 bis +80 °C | TwinDISPLAY |
| UN110pa | 108 l | +20 bis +80 °C | TwinDISPLAY |
| UN160pa (diese Seite) | 161 l | +20 bis +80 °C | TwinDISPLAY |
Lieferumfang
- 1x Memmert Paraffinschrank UN160pa
- Werkskalibrierzertifikat bei +80 °C
- Vollisolierte Edelstahltür mit 2-Punkt-Verriegelung (Kompressions-Türverschluss)
- 2x Edelstahl-Gitterrost, elektropoliert
Regulatorische Informationen
Das Gerät ist ein Elektrogerät im Sinne des Elektro- und Elektronikgerätegesetzes (ElektroG). Die WEEE-Registrierungsnummer des Herstellers Memmert GmbH + Co. KG lautet DE 66812464. Hinweise zur Rückgabe von Altgeräten stehen auf unserer Seite Umwelt und Entsorgung.
Individueller Bedarf und Beschaffungsservice
Für den UN160pa sind ab Werk unter anderem eine Vollsichtglastür mit 4-Schicht-Isolationsverglasung, eine Ein- und Ableitung von Gasen, seitliche oder rückwärtige Durchführungen, eine versperrbare Tür, ein links angeschlagener Türanschlag, eine prozessabhängig programmierbare Türverriegelung, eine Tür-Auf-Erkennung sowie ein Rollenrahmen bestellbar. Als Zubehör stehen zusätzliche Edelstahl-Gitterroste und ein Lochblech, Abtropfschalen, eine Wandkonsole, ein USB-Ethernet-Adapter, Nivellierfüße, Einbauzargen sowie nivellierbare oder fahrbare Untergestelle zur Verfügung, dazu eine AtmoCONTROL-FDA-Softwarelizenz. Für Qualifizierung und Wartung vermitteln wir Kalibrier-, DAkkS-Kalibrier-, IQ/OQ- und Wartungsdienstleistungen. Bei individuellem Bedarf beraten wir Sie persönlich.
| Prüfzeichen: | GS (VDE) |
|---|---|
| Volumen: | 161 l |
Passendes Zubehör
Der Edelstahl-Gitterrost E20165 ist ein elektropolierter Einschub für 43 Memmert Modelle der Größe 105, 110, 150 und 160. Wer mehr Ablageebenen braucht als serienmäßig vorhanden, ergänzt Roste bis zur Höchstzahl der Tabelle. Die Abbildung dient nur zur Veranschaulichung. Sie ist eine Zeichnung von Memmert und zeigt Gitterroste verschiedener Größen.Passend fürDie Tabelle zeigt je Modell die Zahl der Roste im Lieferumfang des Geräts, die maximal mögliche Zahl und die Belastung je Einschub.ModellRoste serienmäßigRoste maximalBelastung je Einschub (kg)IF110bw2520IF1102520IN110plus2520UF1102520UN110pa2520UN160pa2820IF1602820IN1602820IF110plus2520IF160plus2820IN160plus2820UF110plus2520UN1102520UN110plus2520UF1602820UF160plus2820UN1602820UN160plus2820IN1102520IPP110eco2520IPP110ecoplus2520HPP110eco2520HCP1052 (Lochblech)615HCP1502 (Lochblech)1015ICH1102520ICP1102520IN110m2520IN110mplus2520IF110m2520IF110mplus2520IN160m2820IN160mplus2820IF160m2820IF160mplus2820UN110m2520UN110mplus2520UF110m2520UF110mplus2520UN160m2820UN160mplus2820UF160m2820UF160mplus2820UF160TS2820Die zulässige Gesamtlast des Geräts begrenzt zusätzlich die Beladung. Bitte die Angabe im Datenblatt des Geräts beachten.Lieferumfang1 Edelstahl-Gitterrost, elektropoliert (E20165)
Das fahrbare Untergestell B29750 ist 560 mm hoch. Es ist für Memmert Geräte der Baureihen U, Um, UNpa, I, Im, IPPeco, HPPeco und IFbw der Größen 110 und 160 gedacht. Die nivellierbare Ausführung mit 500 mm Höhe ist als B29749 erhältlich, ein flaches Untergestell mit 130 mm Höhe als B33661. Welche Baureihe es in welcher Größe gibt, zeigt die Tabelle mit den passenden Modellen. Die Abbildung dient nur zur Veranschaulichung.Passend fürModellGrößeIF110bw110IF110110IN110plus110UF110110UN110pa110UN160pa160IF160160IN160160IF110plus110IF160plus160IN160plus160UF110plus110UN110110UN110plus110UF160160UF160plus160UN160160UN160plus160IN110110IPP110eco110IPP110ecoplus110HPP110eco110IN110m110IN110mplus110IF110m110IF110mplus110IN160m160IN160mplus160IF160m160IF160mplus160UN110m110UN110mplus110UF110m110UF110mplus110UN160m160UN160mplus160UF160m160UF160mplus160Lieferumfang1 Untergestell, fahrbar, Höhe 560 mm
B02073 ist eine Einschiebe-Abtropfschale aus Edelstahl mit 15 mm Rand für Memmert Geräte der Baureihen U, Um, UF TS, UNpa, I, Im, IPPeco, ICP, ICH und HPPeco der Größen 110 und 160. Sie fängt abtropfende Flüssigkeit auf. Die maximale Belastung liegt laut Memmert bei 3 kg pro Einschiebe-Abtropfschale. Memmert weist darauf hin, dass sie die räumliche Temperaturverteilung beeinträchtigen kann. Welche Baureihe es in welcher Größe gibt, zeigt die Tabelle mit den passenden Modellen. Die Abbildung dient nur zur Veranschaulichung.Passend fürModellGrößeIF110110IN110plus110UF110110UN110pa110UN160pa160IF160160IN160160IF110plus110IF160plus160IN160plus160UF110plus110UN110110UN110plus110UF160160UF160plus160UN160160UN160plus160IN110110IPP110eco110IPP110ecoplus110HPP110eco110ICH110110ICP110110IN110m110IN110mplus110IF110m110IF110mplus110IN160m160IN160mplus160IF160m160IF160mplus160UN110m110UN110mplus110UF110m110UF110mplus110UN160m160UN160mplus160UF160m160UF160mplus160UF160TS160Lieferumfang1 Edelstahl-Einschiebe-Abtropfschale, 15 mm Rand
Die Boden-Abtropfschale B04359 ist aus Edelstahl und hat einen Rand von 15 mm. Sie ist für Memmert Geräte der Baureihen U, Um, UF TS, UNpa, I, Im, IPPeco, ICP, ICH und HPPeco der Größen 110 und 160 vorgesehen und fängt abtropfende Flüssigkeit auf. Die maximale Belastung pro Boden-Abtropfschale beträgt laut Memmert bei diesen Größen 3 kg. Außerdem kann sie laut Memmert die räumliche Temperaturverteilung beeinträchtigen. Welche Baureihe es in welcher Größe gibt, zeigt die Tabelle mit den passenden Modellen. Die Abbildung dient nur zur Veranschaulichung.Passend fürModellGrößeIF110110IN110plus110UF110110UN110pa110UN160pa160IF160160IN160160IF110plus110IF160plus160IN160plus160UF110plus110UN110110UN110plus110UF160160UF160plus160UN160160UN160plus160IN110110IPP110eco110IPP110ecoplus110HPP110eco110ICH110110ICP110110IN110m110IN110mplus110IF110m110IF110mplus110IN160m160IN160mplus160IF160m160IF160mplus160UN110m110UN110mplus110UF110m110UF110mplus110UN160m160UN160mplus160UF160m160UF160mplus160UF160TS160Lieferumfang1 Edelstahl-Boden-Abtropfschale, 15 mm Rand
B29749 ist ein nivellierbares Untergestell mit 500 mm Höhe für Memmert Geräte der Baureihen U, Um, UNpa, I, Im, IPPeco, HPPeco und IFbw der Größen 110 und 160. Ein flaches Untergestell mit 130 mm Höhe ist als B33661 erhältlich. Die fahrbare Ausführung mit 560 mm Höhe ist als B29750 erhältlich. Welche Baureihe es in welcher Größe gibt, zeigt die Tabelle mit den passenden Modellen. Die Abbildung dient nur zur Veranschaulichung.Passend fürModellGrößeIF110bw110IF110110IN110plus110UF110110UN110pa110UN160pa160IF160160IN160160IF110plus110IF160plus160IN160plus160UF110plus110UN110110UN110plus110UF160160UF160plus160UN160160UN160plus160IN110110IPP110eco110IPP110ecoplus110HPP110eco110IN110m110IN110mplus110IF110m110IF110mplus110IN160m160IN160mplus160IF160m160IF160mplus160UN110m110UN110mplus110UF110m110UF110mplus110UN160m160UN160mplus160UF160m160UF160mplus160Lieferumfang1 Untergestell, nivellierbar, Höhe 500 mm
