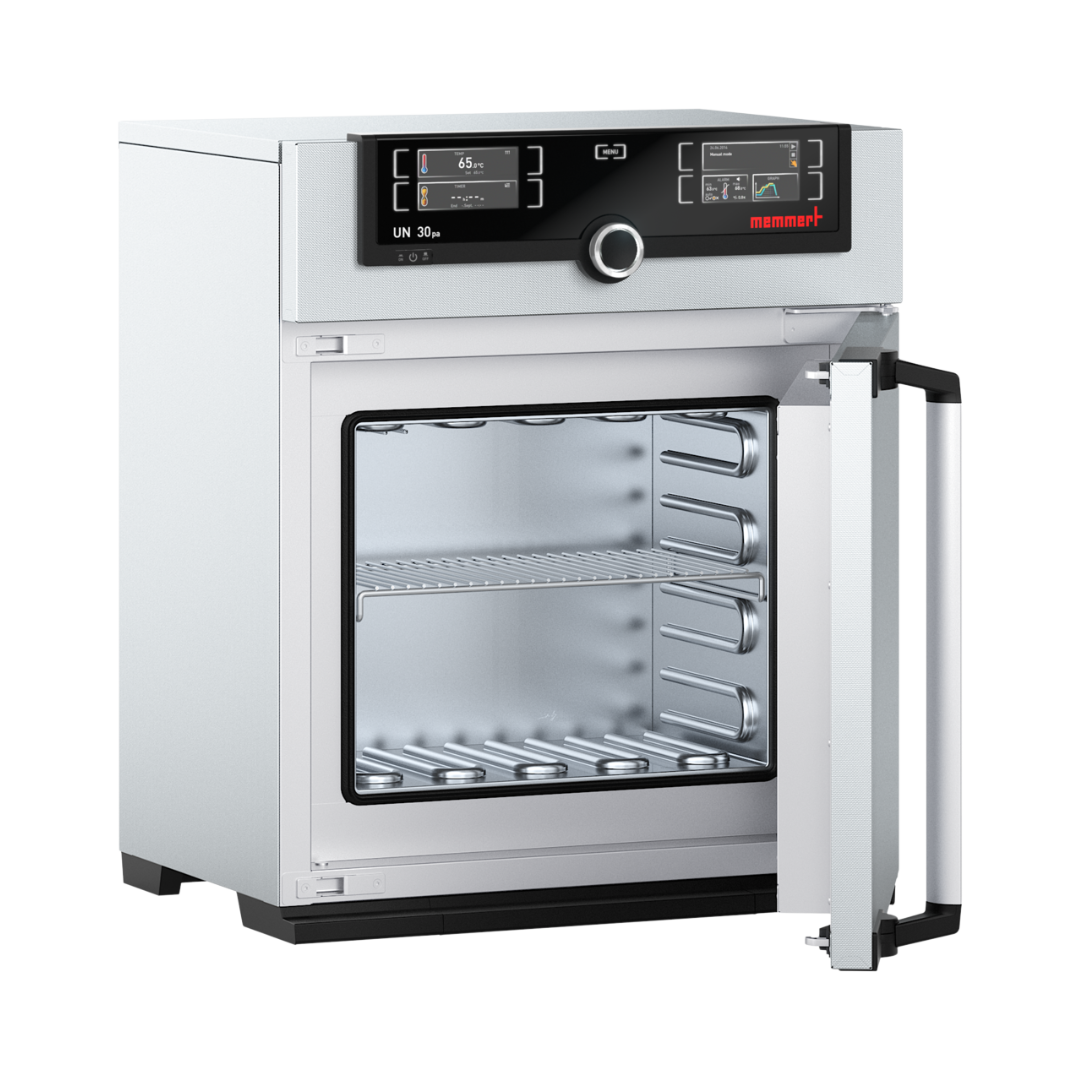

Memmert Paraffinschrank UN30pa, 32 l, +20 bis +80 °C, TwinDISPLAY
- 32 Liter Innenvolumen, nahezu gasdichter Innenraum für Paraffin und Einbettmedien
- Einstellbereich +20 bis +80 °C, Einstellgenauigkeit 0,1 °C
- 2x redundante Pt100-Sensoren mit Funktionsübernahme im Fehlerfall
- ControlCOCKPIT TwinDISPLAY mit 2 TFT-Farbgrafikdisplays
- AutoSAFETY Über- und Untertemperaturüberwachung mit optischem und akustischem Alarm
- Werkskalibrierzertifikat bei +80 °C inklusive
- Bis zu 3 Roste möglich, weitere als Zubehör erhältlich
Produktinformationen "Memmert Paraffinschrank UN30pa, 32 l, +20 bis +80 °C, TwinDISPLAY"
Der Memmert Paraffinschrank UN30pa fasst 32 Liter und hat mit 585 x 704 x 434 mm die kompaktesten Außenmaße der fünf Baugrößen in der Paraffinschrank-Baureihe. Der nahezu gasdichte Innenraum erwärmt Paraffin und andere Einbettmedien im Bereich von +20 bis +80 °C, geregelt über zwei redundante Pt100-Sensoren am TwinDISPLAY. Ein Edelstahl-Gitterrost gehört zum Lieferumfang, bis zu drei Einschübe sind insgesamt möglich.
Innenraum und Ausstattung
Der Innenraum misst 400 x 320 x 250 mm und ist durch Tiefziehverrippung versteift, die 4-Seiten-Rundumbeheizung liegt geschützt integriert dahinter. Die vollisolierte Edelstahltür schließt über eine 2-Punkt-Verriegelung als Kompressions-Türverschluss, das Gehäuse hat eine vollverzinkte Stahlblechrückwand. Zulässig sind bis zu 60 kg Gesamtbeladung bei maximal 20 kg pro Einschub.
Regelung und Temperaturüberwachung
Zwei Pt100-Sensoren der DIN-Klasse A in 4-Leiter-Messung überwachen sich wechselseitig und übernehmen im Fehlerfall die Funktion des anderen, angezeigt und geregelt wird über das ControlCOCKPIT TwinDISPLAY mit zwei TFT-Farbgrafikdisplays. Die Einstellgenauigkeit liegt bei 0,1 °C, die Funktion SetpointWAIT startet die Prozesszeit erst, wenn die Solltemperatur tatsächlich erreicht ist. Ein mechanischer Temperaturbegrenzer der Schutzklasse 1 nach DIN 12880 schaltet die Heizung bei etwa 20 °C über der maximalen Schranktemperatur ab, wahlweise lässt sich zusätzlich ein Temperaturwählwächter der Schutzklasse 3.1 oder ein Temperaturwählbegrenzer der Schutzklasse 2 zuschalten. AutoSAFETY läuft parallel mit eigenem Alarm bei Über- oder Unterschreiten des Sollwerts, ein Selbstdiagnosesystem unterstützt bei der Fehlersuche.
Auswahlhilfe innerhalb der Paraffinschrank-Baureihe
Reichen drei Einschübe für die Probenmenge nicht aus, hat der UN55pa mit 53 Litern und bis zu vier Einschüben mehr Kapazität und zusätzlich die Funktion HeatBALANCE, siehe Größentabelle unten. Der UN30pa bleibt die richtige Wahl, wenn wenig Stellfläche zur Verfügung steht und einzelne Proben oder kleine Serien eingebettet werden.
Abgrenzung zum Universalschrank UN30
Bei gleichem Innenvolumen von 32 Litern reicht der Universalschrank UN30 bis +300 °C und regelt über ein SingleDISPLAY. Der UN30pa bleibt bei maximal +80 °C, dafür mit zwei Pt100-Sensoren am TwinDISPLAY und einem nahezu gasdichten Innenraum für Paraffin und andere Einbettmedien.
Typische Einsatzbereiche
Mit 32 Litern Innenvolumen eignet sich der UN30pa für die Probenpräparation in Pathologie und Histologie sowie für das Herstellen mikroskopischer Präparate in Lehre und Forschung.
- Einbetten und Erwärmen von Paraffin oder anderen Einbettmedien für die Histologie
- Probenpräparation in der Pathologie
- Herstellung mikroskopischer Präparate im Labor, in Lehre und Forschung
Technische Details
| Einstelltemperaturbereich | +20 bis +80 °C |
|---|---|
| Arbeitstemperaturbereich | mind. 5 °C über Raumtemperatur bis +80 °C |
| Temperatur-Einstellgenauigkeit | 0,1 °C |
| Temperatursensor | 2x Pt100, DIN-Klasse A, 4-Leiter-Messung, redundant |
| Innenvolumen | 32 l |
| Innenmaße (B x H x T) | 400 x 320 x 250 mm |
| Außenmaße Gehäuse (B x H x T) | 585 x 704 x 434 mm (zzgl. 56 mm für Türgriff) |
| Gewicht netto | ca. 45 kg |
| Anschluss 230 V | 50/60 Hz, ca. 1.600 W |
| Anschluss 115 V | 50/60 Hz, ca. 800 W (Werksoption X2 für 115 V) |
| Einschübe maximal | 3 |
| Einschübe im Lieferumfang | 1 |
| Max. Belastung Gerät | 60 kg |
| Max. Belastung pro Einschub | 20 kg |
| Innenraum | nahezu gasdicht, tiefziehverrippt, 4-Seiten-Rundumbeheizung |
| Regelung | ControlCOCKPIT TwinDISPLAY, PID-Mikroprozessorregler, 2x TFT-Farbgrafikdisplay |
| Zusatzfunktionen | SetpointWAIT, AutoSAFETY, optischer und akustischer Alarm |
| Zulässige Umgebungstemperatur | +5 °C bis +40 °C |
| Zulässige Luftfeuchtigkeit | max. 80 % rel., nicht kondensierend |
| Aufstellhöhe maximal | 2.000 m |
| Kennzeichnungen | CE, VDE GS, UL, EAC |
Weitere Größen der Baureihe
Die Paraffinschrank-Baureihe UN-pa umfasst fünf Baugrößen von 32 bis 161 Litern, im Folgenden sortiert nach Innenvolumen:
| Modell | Innenvolumen | Einstelltemperatur | Display |
|---|---|---|---|
| UN30pa (diese Seite) | 32 l | +20 bis +80 °C | TwinDISPLAY |
| UN55pa | 53 l | +20 bis +80 °C | TwinDISPLAY |
| UN75pa | 74 l | +20 bis +80 °C | TwinDISPLAY |
| UN110pa | 108 l | +20 bis +80 °C | TwinDISPLAY |
| UN160pa | 161 l | +20 bis +80 °C | TwinDISPLAY |
Lieferumfang
- 1x Memmert Paraffinschrank UN30pa
- Werkskalibrierzertifikat (Kalibrierung bei +80 °C)
- Vollisolierte Edelstahltür mit 2-Punkt-Verriegelung (Kompressions-Türverschluss)
- 1x Edelstahl-Gitterrost, elektropoliert
Regulatorische Informationen
Das Gerät ist ein Elektrogerät im Sinne des Elektro- und Elektronikgerätegesetzes (ElektroG). Die WEEE-Registrierungsnummer des Herstellers Memmert GmbH + Co. KG lautet DE 66812464. Hinweise zur Rückgabe von Altgeräten stehen auf unserer Seite Umwelt und Entsorgung.
Individueller Bedarf und Beschaffungsservice
Für den UN30pa sind ab Werk unter anderem eine Vollsichtglastür, eine Tür-Auf-Erkennung sowie eine programmierbare Türverriegelung bestellbar. Als Zubehör stehen zusätzliche Einschübe und Lochbleche, Abtropfschalen, eine Wandkonsole, ein USB-Ethernet-Adapter und ein Stapelsatz zur Verfügung. Für Qualifizierung und Wartung vermitteln wir Kalibrier-, IQ/OQ- und Wartungsdienstleistungen. Bei individuellem Bedarf beraten wir Sie persönlich.
| Prüfzeichen: | GS (VDE) |
|---|---|
| Volumen: | 32 l |
Passendes Zubehör
Der Edelstahl-Gitterrost E28884 ist ein elektropolierter Einschub für 19 Memmert Modelle der Größe 30. Wer mehr Ablageebenen braucht als serienmäßig vorhanden, ergänzt Roste bis zur Höchstzahl der Tabelle. Die Abbildung dient nur zur Veranschaulichung. Sie ist eine Zeichnung von Memmert und zeigt Gitterroste verschiedener Größen.Passend fürDie Tabelle zeigt je Modell die Zahl der Roste im Lieferumfang des Geräts, die maximal mögliche Zahl und die Belastung je Einschub.ModellRoste serienmäßigRoste maximalBelastung je Einschub (kg)UF301320UN301320UF30plus1320UN30plus1320IF30plus1320IN30plus1320IF301320IN301320UN30pa1320IPP301320IPP30plus1320IN30m1320IN30mplus1320IF30m1320IF30mplus1320UN30m1320UN30mplus1320UF30m1320UF30mplus1320Die zulässige Gesamtlast des Geräts begrenzt zusätzlich die Beladung. Bitte die Angabe im Datenblatt des Geräts beachten.Lieferumfang1 Edelstahl-Gitterrost, elektropoliert (E28884)
Das nivellierbare Untergestell B29745 hat eine Höhe von 600 mm und ist für Memmert Geräte der Baureihen U, Um, UNpa, I, Im und IPPeco der Größe 30 vorgesehen. Außerdem gibt es ein flaches Untergestell mit 130 mm Höhe (B33657). Die fahrbare Ausführung mit 660 mm Höhe ist als B29746 erhältlich. Die Abbildung dient nur zur Veranschaulichung.Passend fürModellGrößeUF3030UN3030UF30plus30UN30plus30IF30plus30IN30plus30IF3030IN3030UN30pa30IPP3030IPP30plus30IN30m30IN30mplus30IF30m30IF30mplus30UN30m30UN30mplus30UF30m30UF30mplus30Lieferumfang1 Untergestell, nivellierbar, Höhe 600 mm
Das fahrbare Untergestell B29746 ist 660 mm hoch. Es ist für Memmert Geräte der Baureihen U, Um, UNpa, I, Im und IPPeco der Größe 30 gedacht. Die nivellierbare Ausführung mit 600 mm Höhe ist als B29745 erhältlich, ein flaches Untergestell mit 130 mm Höhe als B33657. Die Abbildung dient nur zur Veranschaulichung.Passend fürModellGrößeUF3030UN3030UF30plus30UN30plus30IF30plus30IN30plus30IF3030IN3030UN30pa30IPP3030IPP30plus30IN30m30IN30mplus30IF30m30IF30mplus30UN30m30UN30mplus30UF30m30UF30mplus30Lieferumfang1 Untergestell, fahrbar, Höhe 660 mm
Die Einschiebe-Abtropfschale B02070 ist aus Edelstahl und hat einen Rand von 15 mm. Sie ist für Memmert Geräte der Baureihen U, Um, UNpa, I, Im und IPPeco der Größe 30 vorgesehen und fängt abtropfende Flüssigkeit auf. Die maximale Belastung pro Einschiebe-Abtropfschale beträgt laut Memmert bei dieser Größe 1,5 kg. Außerdem kann sie laut Memmert die räumliche Temperaturverteilung beeinträchtigen. Die Abbildung dient nur zur Veranschaulichung.Passend fürModellGrößeUF3030UN3030UF30plus30UN30plus30IF30plus30IN30plus30IF3030IN3030UN30pa30IPP3030IPP30plus30IN30m30IN30mplus30IF30m30IF30mplus30UN30m30UN30mplus30UF30m30UF30mplus30Lieferumfang1 Edelstahl-Einschiebe-Abtropfschale, 15 mm Rand
Für Memmert Geräte der Baureihen U, Um, UNpa, I, Im und IPPeco der Größe 30 ist die Edelstahl-Boden-Abtropfschale B04356 gedacht. Sie hat 15 mm Rand und fängt abtropfende Flüssigkeit auf. Memmert nennt eine maximale Belastung von 1,5 kg pro Boden-Abtropfschale. Nach Angabe von Memmert kann sie die räumliche Temperaturverteilung beeinträchtigen. Die Abbildung dient nur zur Veranschaulichung.Passend fürModellGrößeUF3030UN3030UF30plus30UN30plus30IF30plus30IN30plus30IF3030IN3030UN30pa30IPP3030IPP30plus30IN30m30IN30mplus30IF30m30IF30mplus30UN30m30UN30mplus30UF30m30UF30mplus30Lieferumfang1 Edelstahl-Boden-Abtropfschale, 15 mm Rand
