Vakuumpumpen
Vakuumpumpen erzeugen das nötige Unterdruckniveau für Filtration, Evakuierung und Destillation im Labor. LT Laborhandel führt IKA Membran-Vakuumpumpen der VACSTAR-Serie sowie KNF LABOPORT-Systeme, teils mit digitalem Controller für die exakte Druckregelung. Weitere Pumpentechnik finden Sie in der Kategorie Laborpumpen sowie unter Fasspumpen. Für die passende Auswahl nach Endvakuum und Saugleistung sprechen Sie uns an.

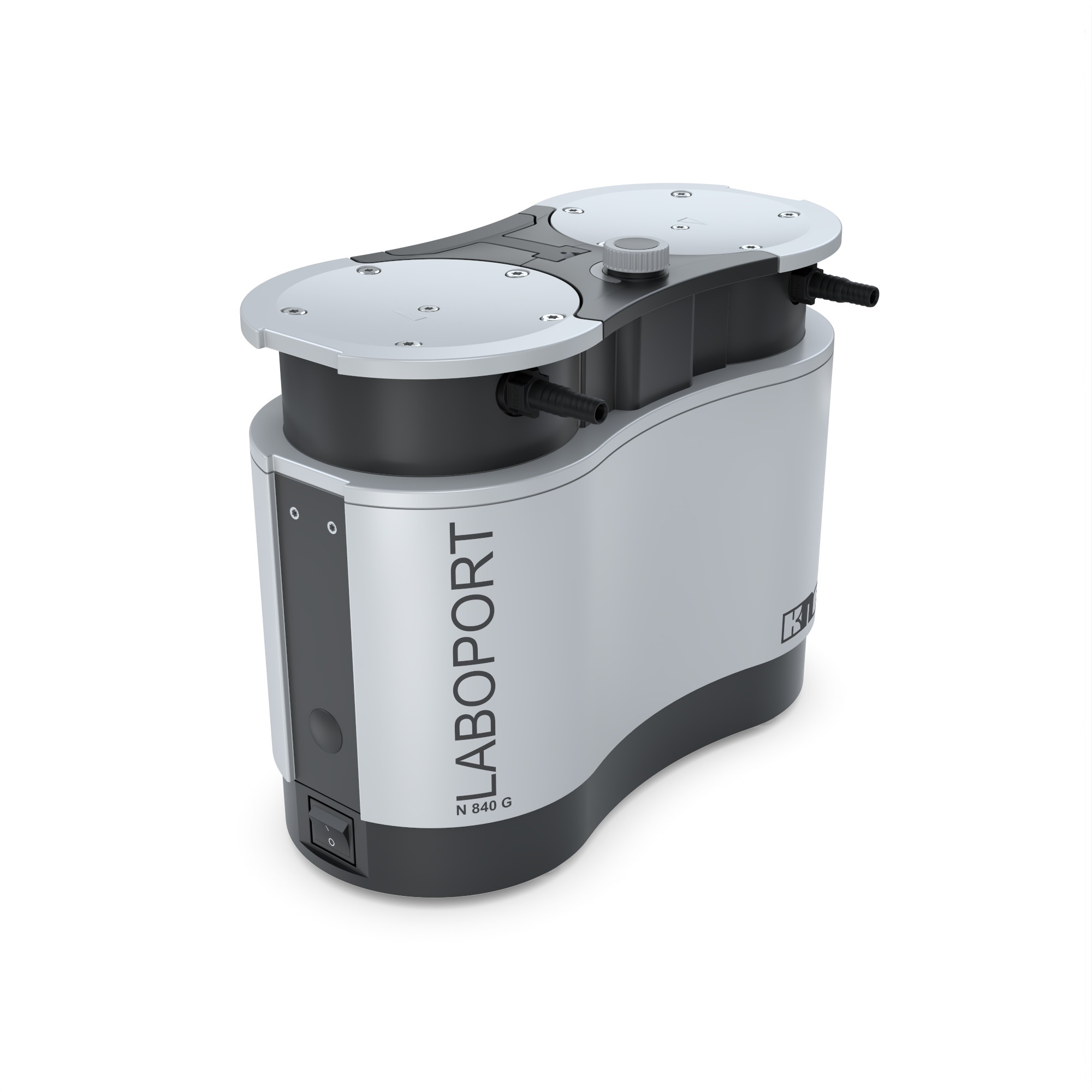

KNF LABOPORT N 840 G, chemiefeste Membran-Vakuumpumpe, 34 l/min, ATEX-Kennzeichnung Kategorie 2, 317123
Wer im Labor mehr Förderleistung benötigt als die kleinere N 820 G bietet, findet in der KNF LABOPORT N 840 G eine chemiefeste, ölfreie Membran-Vakuumpumpe mit 34 l/min Förderleistung. Sie deckt den größeren Leistungsbereich der LABOPORT-N-Baureihe ab und eignet sich für Anwendungen mit höherem Volumenstrombedarf, etwa größere Vakuumkammern oder Filtrationsaufbauten. Chemiefeste Werkstoffe im medienberührten Bereich Wie die kleinere Ausführung besteht der Pumpenkopf aus TFM PTFE, die Membran ist PTFE-beschichtet, die Ventile bestehen aus FFPM. Diese Werkstoffkombination macht die N 840 G für das Fördern und Evakuieren sehr aggressiver und korrosiver Gase und Dämpfe geeignet. Der Betriebsdruck liegt bei maximal 0,1 bar (rel.), das Endvakuum bei 6 mbar (abs.), identisch zur kleineren Ausführung. Stufenlose Drehzahlregelung und Gasballastventil Über die integrierte, manuelle Drehzahlregelung passt sich die Förderleistung der jeweiligen Anwendung an. Das integrierte Gasballastventil unterstützt kurze Prozesszeiten auch beim Arbeiten mit hochsiedenden Lösemitteln, indem es die Kondensation von Dämpfen im Pumpenkopf reduziert. Eine 3-Farb-Statusanzeige zeigt den Betriebszustand (Betrieb, Standby, Störung) auf einen Blick an. Explosionsschutz für den medienberührten Innenbereich Die N 840 G trägt die ATEX-Kennzeichnung (Ex) II 2/-G IIB+H2 T3 und ist damit für das Fördern explosionsfähiger Atmosphären ausgelegt. Diese Kennzeichnung bezieht sich ausschließlich auf den inneren, medienberührten Bereich der Pumpe, nicht auf die Aufstellumgebung. Mehr Leistung, mehr Gewicht Mit 177 x 240 x 289 mm (B x H x T) und 11,3 kg Gewicht ist die N 840 G etwas größer und schwerer als die N 820 G, entsprechend der höheren Förderleistung. Sie wird direkt am Stromnetz betrieben (100 bis 240 V AC, 50/60 Hz), benötigt keinen Akku, die Leistungsaufnahme liegt bei 100 W. Ein Thermoschalter und eine Netzsicherung schützen die Pumpe vor Überlastung, die Schutzklasse ist IP30. Zulässig sind Medien- und Umgebungstemperaturen von +5 bis +40 °C. Wartungsarm im Laboralltag Da die Membran-Vakuumpumpe komplett ölfrei arbeitet, entfällt der regelmäßige Ölwechsel klassischer Drehschieberpumpen, und es besteht keine Gefahr, dass Ölnebel in die geförderten Gase oder in die Laborluft gelangt. Das macht die N 840 G zu einer sauberen Vakuumquelle für Anwendungen, bei denen Kontaminationsfreiheit eine Rolle spielt, etwa beim Abfiltern von Proben oder beim Evakuieren größerer Aufbauten. Thermoschalter und Netzsicherung schützen die Pumpe zusätzlich vor Überlastung im Dauerbetrieb, sodass sie sich auch für längere Prozesszeiten und höhere Volumenströme im Laboralltag eignet. Anschluss und gemeinsame Baugröße Der Schlauchanschluss ist als ID 9,5 bis 8 mm ausgeführt und besteht aus PVDF. Der Pumpenkopf der Baugröße 840 wird herstellerseitig zusätzlich unter der Referenznummer 315994 geführt, derselben Kennung, die auch die baugleiche Antriebseinheit der Systemvarianten SR 840 G und SH 840 G trägt. Wer also bereits Erfahrung mit einer dieser Systemvarianten der Baugröße 840 hat, kennt auch die Antriebseinheit der N 840 G. Typische Einsatzbereiche Als reine, ölfreie Membran-Vakuumpumpe deckt die N 840 G ein breites Spektrum an Laboranwendungen mit höherem Volumenstrombedarf ab: Fördern und Evakuieren aggressiver oder korrosiver Gase und Dämpfe mit höherem Volumenstrombedarf Vakuumfiltration größerer Aufbauten Evakuieren von Exsikkatoren und Vakuumkammern Vakuumversorgung für Trocken- und Vakuumöfen N, SR oder SH: die richtige Ausbaustufe wählen Die N 840 G liefert reines Vakuum ohne weiteres Zubehör. Wer zusätzlich Kondensat oder Lösemitteldämpfe auf der Saug- und Druckseite auffangen möchte, findet in der Systemvariante SR 840 G (mit zwei Abscheiderflaschen) eine passende Erweiterung. Steht die Rückgewinnung von Lösemitteln durch Kondensation im Vordergrund, ist die Systemvariante SH 840 G (mit Abscheider und Hochleistungskondensator) die geeignetere Wahl. Wer mit 20 l/min auskommt, findet in derselben Baureihe die kompaktere N 820 G. Für den Dauereinsatz ausgelegt Mit 100 W Leistungsaufnahme und einer stabilen Spannungsversorgung über den weiten Bereich von 100 bis 240 V AC lässt sich die N 840 G ohne zusätzlichen Spannungswandler an unterschiedlichen Netzspannungen betreiben. In Kombination mit der stufenlosen Drehzahlregelung und dem Gasballastventil eignet sie sich damit auch für anspruchsvollere, länger laufende Vakuumanwendungen im Labor, bei denen eine höhere Förderleistung gebraucht wird. Technische Details Förderleistung (max.)34 l/min (2,04 m³/h) Endvakuum (max.)6 mbar (abs.) Betriebsdruck (max.)0,1 bar (rel.) PumpenkopfTFM PTFE MembranPTFE-beschichtet VentileFFPM Spannung100 bis 240 V AC, 50/60 Hz Leistung P1100 W Betriebsstrom0,6 A (100 V AC) / 1,0 A (240 V AC) SchutzklasseIP30 Zulässige Medien-/Umgebungstemperatur+5 bis +40 °C Abmessungen (B x H x T)177 x 240 x 289 mm Gewicht11,3 kg SchlauchanschlussID 9,5 bis 8, PVDF ATEX-Kennzeichnung (medienberührter Innenbereich)(Ex) II 2/-G IIB+H2 T3 Lieferumfang 1x KNF LABOPORT N 840 G Membran-Vakuumpumpe Schlüssel für Schlauchanschluss Schalldämpfer Individueller Bedarf & Beschaffungsservice Für die N 840 G ist ein passender Ersatzteilsatz erhältlich. Bei Fragen zu passendem Zubehör, Ersatzteilen oder individuellem Bedarf rund um Ihre KNF LABOPORT N 840 G unterstützt Sie unser Beschaffungsservice.

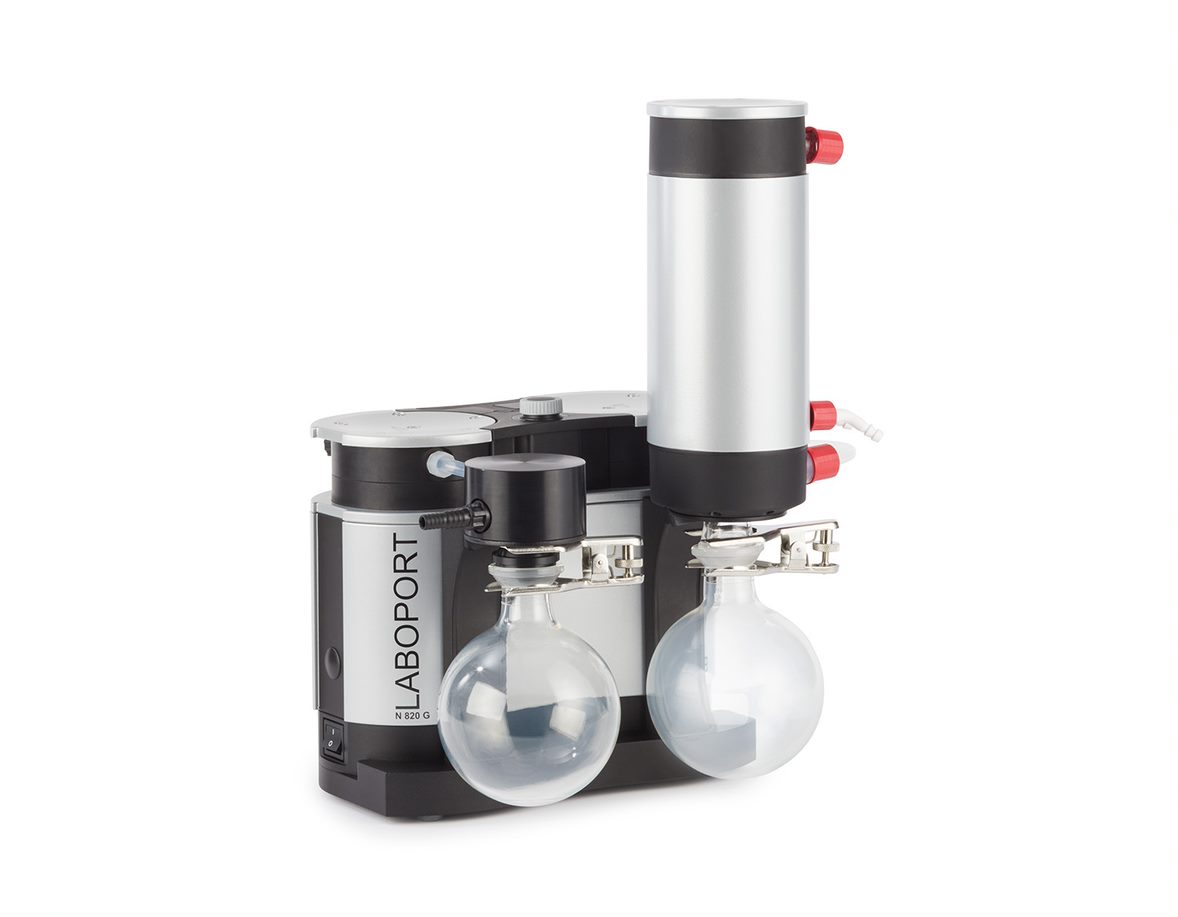

KNF LABOPORT SH 820 G, Vakuumpumpsystem mit Abscheider und Hochleistungskondensator, 20 l/min, ATEX-Kennzeichnung Kategorie 3, 325234
Wer im Labor Lösemittel nicht nur absaugen, sondern auch aktiv zurückgewinnen möchte, statt sie ungenutzt über die Abluft zu verlieren, findet in der KNF LABOPORT SH 820 G ein komplettes Vakuumpumpsystem: chemiefeste Membran-Vakuumpumpe, Grundplatte, ein Abscheider auf der Saugseite und ein Hochleistungskondensator auf der Druckseite. Mit 20 l/min Förderleistung deckt sie den moderaten Leistungsbereich der SH-Baureihe ab, typisch etwa bei Destillationen oder an Rotationsverdampfern, wo Lösemitteldämpfe aus Kosten-, Sicherheits- oder Umweltgründen zurückgewonnen werden sollen. Abscheider und Hochleistungskondensator für Lösungsmittelrückgewinnung Die Grundplatte trägt einen Abscheider auf der Saugseite (Bestellnummer 047729) und einen Hochleistungskondensator mit Druckentlastungsventil auf der Druckseite (Bestellnummer 114855), der für die Lösungsmittelrückgewinnung sorgt. Beide Komponenten sind über einen roten GL-Schraubverschluss (GL 14 bzw. GL 18) angeschlossen, einem Standard-Laborglas-Gewinde, der sich unkompliziert öffnen und wieder verschließen lässt. Für den Anschluss sind je ein Hose-BGR für die Abscheiderflasche (Bestellnummer 323044) und für den Kondensator (Bestellnummer 317157) vorgesehen. Chemiefeste Werkstoffe im medienberührten Bereich Der Pumpenkopf besteht aus TFM PTFE, die Membran ist PTFE-beschichtet, die Ventile bestehen aus FFPM. Diese Werkstoffkombination macht das System für aggressive und korrosive Medien geeignet. Das Endvakuum liegt bei maximal 6 mbar (abs.), der Betriebsdruck bei maximal 0,1 bar (rel.). Diese Werte gelten für das komplette System, nicht nur für die Pumpe allein. Explosionsschutz für den medienberührten Innenbereich, Kategorie 3 Die SH 820 G trägt die ATEX-Kennzeichnung (Ex) II 3/-G Ex h IIB+H2 T3 Gc und ist damit für das Fördern explosionsfähiger Atmosphären ausgelegt. Diese Kennzeichnung bezieht sich ausschließlich auf den inneren, medienberührten Bereich des Systems, nicht auf die Aufstellumgebung. Es handelt sich um dieselbe ATEX-Gerätekategorie wie bei der SR 820 G, niedriger als bei der reinen LABOPORT N 820 G (Kategorie 2). Kompakt und netzbetrieben Mit 323 x 416 x 260 mm (B x H x T) und 11,7 kg Gewicht ist das System für den Einsatz am Labortisch oder Abzug ausgelegt. Es wird direkt am Stromnetz betrieben (100 bis 240 V AC, 50/60 Hz) und benötigt keinen Akku, die Leistungsaufnahme liegt bei 60 W. Thermoschalter und Netzsicherung schützen vor Überlastung, die Schutzklasse ist IP30. Zulässig sind Medien- und Umgebungstemperaturen von +5 bis +40 °C. Gemeinsame Baugröße mit N 820 G und SR 820 G Der Pumpenkopf der Baugröße 820 wird herstellerseitig zusätzlich unter der Referenznummer 313452 geführt, derselben Kennung, die auch die baugleiche Antriebseinheit der LABOPORT N 820 G und der Systemvariante SR 820 G trägt. Wer bereits Erfahrung mit einer dieser Baugröße-820-Varianten hat, kennt auch die Antriebseinheit der SH 820 G. Für die Pumpe selbst ist der Ersatzteilsatz 331051 verfügbar, für das komplette System (inklusive zusätzlicher O-Ringe) der Ersatzteilsatz 331053. Aufstellung und Betrieb Die SH 820 G ist für den Aufbau auf dem Labortisch oder im Abzug konzipiert und wird über die Grundplatte mit angeschlossenem Abscheider und Kondensator betrieben. Vor der ersten Inbetriebnahme sollten die Schlauchverbindungen auf festen Sitz geprüft werden, insbesondere am Druckentlastungsventil des Kondensators. Wie die gesamte LABOPORT-Baureihe arbeitet auch die SH 820 G komplett ölfrei, ein regelmäßiger Ölwechsel entfällt, und es besteht keine Gefahr, dass Ölnebel in die geförderten Gase oder in die Laborluft gelangt. Typische Einsatzbereiche Als Vakuumpumpsystem mit aktiver Lösungsmittelrückgewinnung eignet sich die SH 820 G besonders für: Destillation Rotationsverdampfung N, SR oder SH: die richtige Ausbaustufe wählen Reicht reines Vakuum ohne Auffangbehälter, ist die kompaktere LABOPORT N 820 G die einfachere Wahl. Geht es primär um das Auffangen von Flüssigkeit ohne Kondensation, reicht die Systemvariante SR 820 G mit zwei Abscheiderflaschen. Steht dagegen die aktive Rückgewinnung von Lösemitteln im Vordergrund, ist die SH 820 G mit Abscheider und Hochleistungskondensator die richtige Wahl. Wer eine höhere Förderleistung benötigt, findet in derselben Baureihe die baugleiche SH 840 G mit 34 l/min. Technische Details Förderleistung (max.)20 l/min (1,2 m³/h) Endvakuum (max.)6 mbar (abs.) Betriebsdruck (max.)0,1 bar (rel.) PumpenkopfTFM PTFE MembranPTFE-beschichtet VentileFFPM Spannung100 bis 240 V AC, 50/60 Hz Leistung P160 W Betriebsstrom0,35 A (240 V AC) / 0,66 A (100 V AC) SchutzklasseIP30 Zulässige Medien-/Umgebungstemperatur+5 bis +40 °C Abmessungen (B x H x T)323 x 416 x 260 mm Gewicht11,7 kg Abscheider1x, GL 14/GL 18 Schraubverschluss (Bestellnr. 047729) Hochleistungskondensatormit Druckentlastungsventil (Bestellnr. 114855) ATEX-Kennzeichnung (medienberührter Innenbereich)(Ex) II 3/-G Ex h IIB+H2 T3 Gc Lieferumfang 1x KNF LABOPORT SH 820 G Vakuumpumpsystem (Pumpe, Grundplatte, Abscheider, Hochleistungskondensator) Individueller Bedarf & Beschaffungsservice Für die SH 820 G sind sowohl ein Ersatzteilsatz für die Pumpe als auch ein Ersatzteilsatz für das komplette System (inklusive zusätzlicher O-Ringe) verfügbar. Bei Fragen zu passendem Zubehör, Ersatzteilen oder individuellem Bedarf rund um Ihre KNF LABOPORT SH 820 G unterstützt Sie unser Beschaffungsservice.

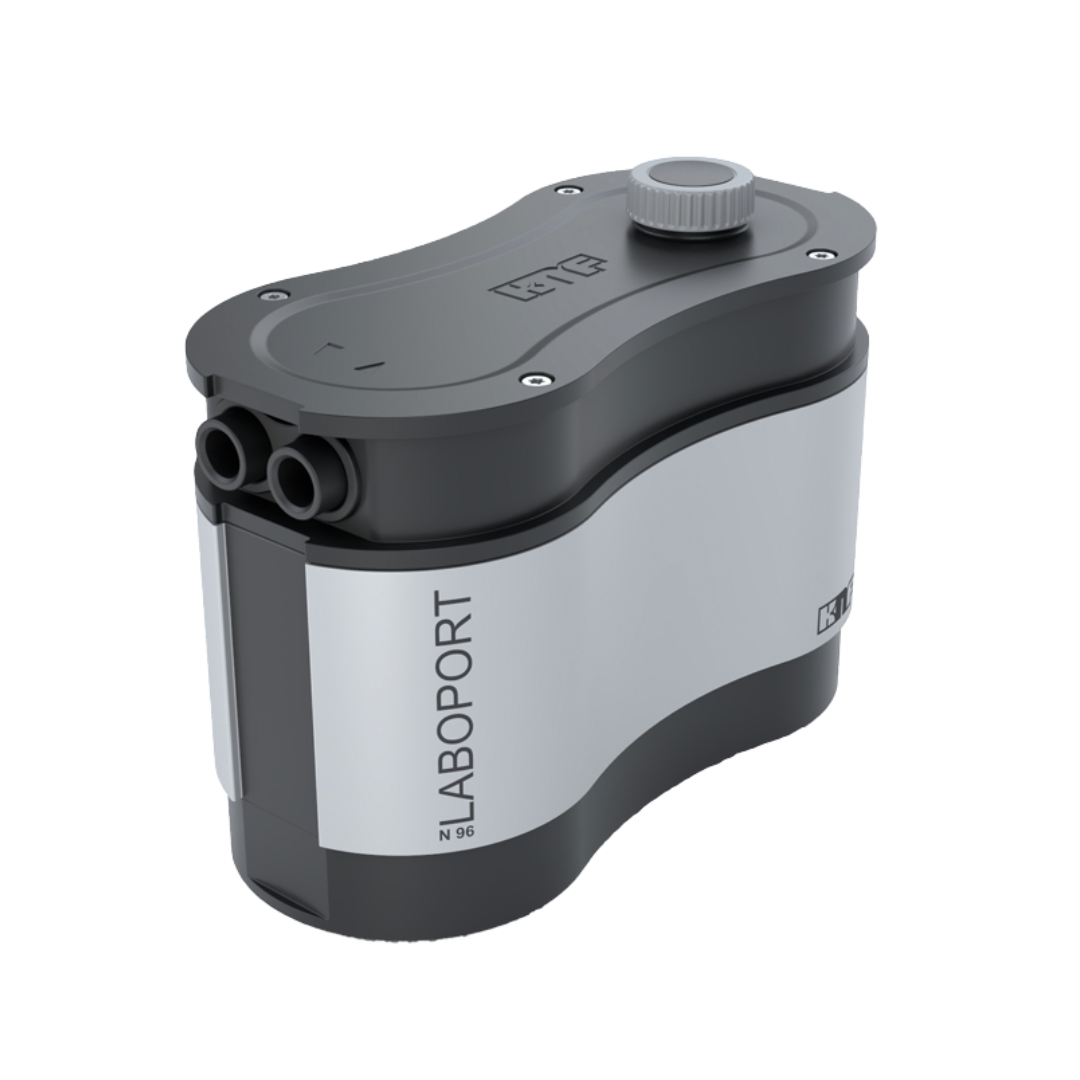

KNF LABOPORT N 96, sehr kompakte, chemiefeste Membran-Vakuumpumpe mit manueller Drehzahlregelung, 322806
Wer auf der Laborbank kaum Platz hat, aber trotzdem eine zuverlässige, chemiefeste Vakuumquelle braucht, findet in der KNF LABOPORT N 96 eine sehr kompakte, ölfreie Membran-Vakuumpumpe. Mit nur 1,3 kg Gewicht und Abmessungen von 75 x 119 x 156 mm passt sie neben nahezu jeden Arbeitsplatz und lässt sich über die manuelle Drehzahlregelung exakt auf die jeweilige Anwendung einstellen, etwa bei der Filtration, Flüssigkeitsabsaugung oder Festphasenextraktion (SPE). Sehr kompakt und leicht Mit gerade einmal 75 x 119 x 156 mm (B x H x T) und 1,3 kg Gewicht ist die N 96 die kompakteste Pumpe der LABOPORT-Baureihe bei LT Laborhandel. Die geringe Stellfläche macht sie zur praktischen Ergänzung an Arbeitsplätzen, an denen kein Platz für größere Vakuumpumpen vorhanden ist, etwa direkt neben einer Filtrationseinheit oder einem SPE-Aufbau. Chemiefeste Werkstoffe, angepasst an die Bauform Der Pumpenkopf besteht aus PPS (Polyphenylensulfid), die Membran ist PTFE-beschichtet, die Ventile bestehen aus FKM. Diese Werkstoffkombination unterscheidet sich von den größeren LABOPORT-N-Pumpen (dort TFM PTFE-Pumpenkopf und FFPM-Ventile), ist aber für die kompakte Bauform der N 96 und ihren Anwendungsbereich ausgelegt. Manuelle, stufenlose Drehzahlregelung Über die manuelle Drehzahlregelung lässt sich die Förderleistung der N 96 stufenlos an die jeweilige Anwendung anpassen. Das sorgt laut Hersteller für außergewöhnlichen Bedienkomfort im Laboralltag und ermöglicht eine feinfühlige Dosierung des Vakuums, etwa beim schonenden Abfiltern empfindlicher Proben. Bis zu 2,5 bar Betriebsdruck, nicht nur Vakuum Neben dem Endvakuum von maximal 130 mbar (abs.) erreicht die N 96 auch einen Betriebsdruck von bis zu 2,5 bar (rel.). Damit lässt sie sich nicht nur zum Evakuieren, sondern bei Bedarf auch zum Fördern unter leichtem Überdruck einsetzen, ein Unterschied zu den größeren LABOPORT-N-Pumpen, die vor allem für den Vakuumbetrieb ausgelegt sind. Netzbetrieben über externes Steckernetzteil Die Pumpe selbst wird mit 24 V DC betrieben und über ein externes Steckernetzteil mit Weitbereichseingang (100 bis 240 V AC, 50/60 Hz) versorgt, ein Akku ist nicht verbaut. Die Leistungsaufnahme liegt bei 19 W, der Betriebsstrom der Pumpe bei 0,9 A, der des Netzteils bei 0,4 A (230 V AC) beziehungsweise 0,7 A (100 V AC). Die Schutzklasse ist IP40. Zulässig sind Medien- und Umgebungstemperaturen von +5 bis +40 °C. Wartungsfrei und 100 % ölfrei Die N 96 arbeitet laut Hersteller wartungsfrei und zu 100 % ölfrei. Ein regelmäßiger Ölwechsel entfällt, und es besteht keine Gefahr, dass Ölnebel in die geförderten Gase oder in die Laborluft gelangt, ein Vorteil überall dort, wo Kontaminationsfreiheit gefragt ist, etwa bei der Probenvorbereitung für die Analytik. Gasanschluss und Zubehör Der Gasanschluss ist als NPT 1/8 ausgeführt, der mitgelieferte Schlauchanschluss hat einen Innendurchmesser von 6 mm und besteht aus PP. Für die Wandmontage steht bei Bedarf eine Säulenbefestigung zur Verfügung, für den Ersatzbedarf ein Ersatzteilsatz sowie ein Netzteil-Set. Kompatibel mit engen Platzverhältnissen Da die N 96 über ein externes Steckernetzteil versorgt wird, bleibt das Pumpengehäuse selbst besonders klein, ein Vorteil überall dort, wo Regale, Abzüge oder Arbeitsplätze bereits dicht belegt sind. Die Säulenbefestigung erlaubt zusätzlich eine platzsparende Montage abseits der Tischfläche, etwa an einem Stativ oder einer Wand in Reichweite des Arbeitsplatzes. Typische Einsatzbereiche Filtration Flüssigkeitsabsaugung Festphasenextraktion (SPE) So lässt sich die N 96 zum Beispiel direkt neben einem SPE-Kartuschenständer platzieren und liefert dort platzsparend das nötige Vakuum für die Probenaufreinigung, ohne dass ein separater, sperriger Pumpenaufbau nötig wird. Mehr Förderleistung gefragt? Die größeren LABOPORT-Baureihen Reicht die Förderleistung von 7 l/min für eine größere Anwendung nicht aus, oder wird zusätzlich das Auffangen von Flüssigkeit und Kondensat oder die Rückgewinnung von Lösemitteln benötigt, stehen bei LT Laborhandel die größeren LABOPORT-Baureihen zur Verfügung: die reine Membran-Vakuumpumpe N 820 G / N 840 G (20 bzw. 34 l/min), das Vakuumpumpsystem SR 820 G / SR 840 G mit zwei Abscheiderflaschen sowie das Vakuumpumpsystem SH 820 G / SH 840 G mit Abscheider und Hochleistungskondensator zur Lösungsmittelrückgewinnung. Technische Details Förderleistung (max.)7 l/min (0,4 m³/h) Endvakuum (max.)130 mbar (abs.) Betriebsdruck (max.)2,5 bar (rel.) PumpenkopfPPS (Polyphenylensulfid) MembranPTFE-beschichtet VentileFKM Spannung Pumpe24 V DC Spannung Netzteil100 bis 240 V AC, 50/60 Hz (Steckernetzteil, Weitbereichseingang) Leistung P119 W Betriebsstrom Pumpe0,9 A Betriebsstrom Netzteil0,4 A (230 V AC) / 0,7 A (100 V AC) SchutzklasseIP40 Zulässige Medien-/Umgebungstemperatur+5 bis +40 °C Abmessungen (B x H x T)75 x 119 x 156 mm Gewicht1,3 kg GasanschlussNPT 1/8, Schlauchanschluss ID 6, PP Lieferumfang 1x KNF LABOPORT N 96 Membran-Vakuumpumpe Externes Steckernetzteil (Weitbereichseingang) Schalldämpfer Schlauchanschluss ID 6, PP Individueller Bedarf & Beschaffungsservice Für die N 96 sind unter anderem ein Ersatzteilsatz, ein Netzteil-Set sowie eine Säulenbefestigung für die Wandmontage verfügbar. Bei Fragen zu passendem Zubehör, Ersatzteilen oder individuellem Bedarf rund um Ihre KNF LABOPORT N 96 unterstützt Sie unser Beschaffungsservice.

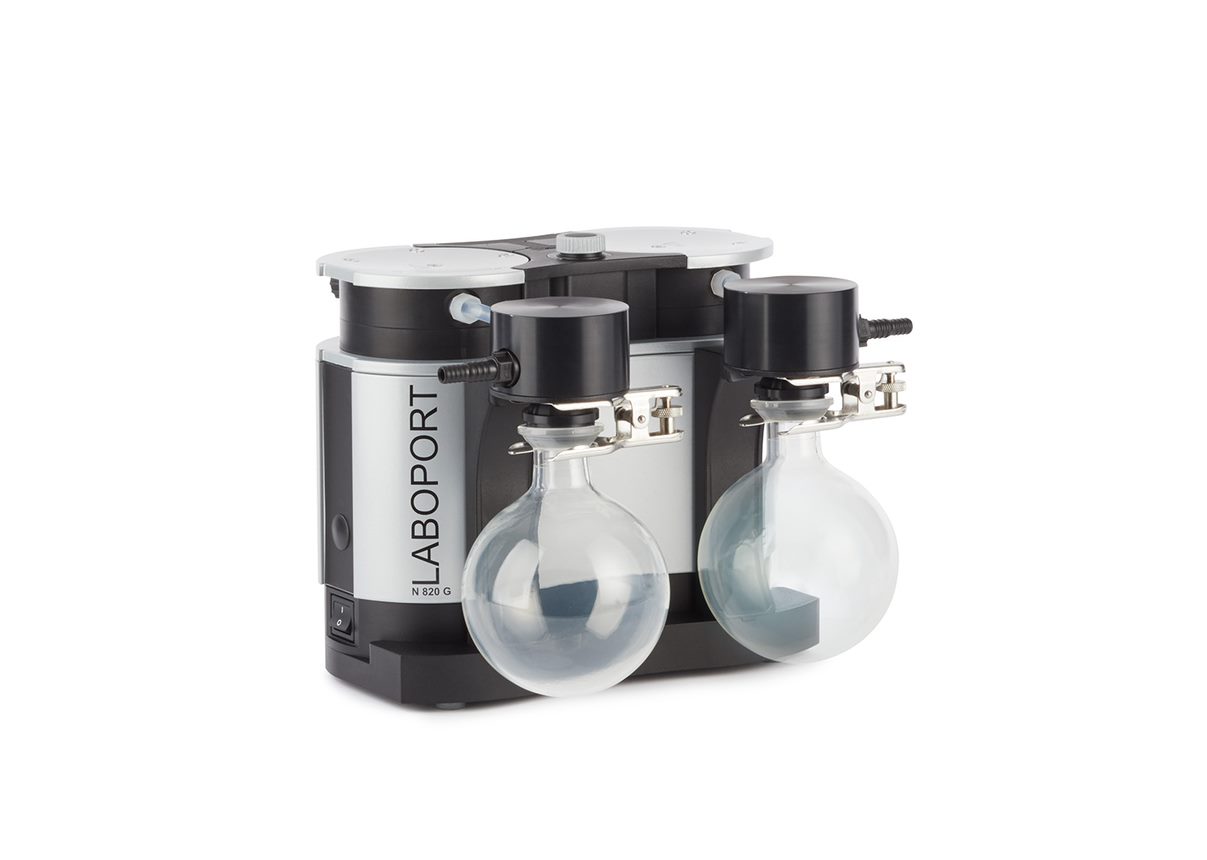

KNF LABOPORT SR 820 G, Vakuumpumpsystem mit 2 Abscheiderflaschen, 20 l/min, ATEX-Kennzeichnung Kategorie 3, 325236
Wer im Labor abgesaugte Flüssigkeiten oder Kondensat direkt am System auffangen möchte statt nur reines Vakuum zu erzeugen, findet in der KNF LABOPORT SR 820 G ein komplettes Vakuumpumpsystem: chemiefeste Membran-Vakuumpumpe, Grundplatte und zwei Abscheiderflaschen auf Saug- und Druckseite. Mit 20 l/min Förderleistung deckt sie den moderaten Leistungsbereich der SR-Baureihe ab und eignet sich für Arbeitsplätze, an denen neben Vakuum auch das kontrollierte Auffangen von Flüssigkeit und Kondensat gebraucht wird. Zwei Abscheiderflaschen auf Saug- und Druckseite Die Grundplatte trägt zwei Abscheiderflaschen (Bestellnummer 047729), jeweils eine auf der Saug- und eine auf der Druckseite der Pumpe. Der Anschluss erfolgt über Schlauchnippel mit rotem GL-Schraubverschluss (GL 14 bzw. GL 18), einem Standard-Laborglas-Gewinde, sodass sich die Flaschen unkompliziert wechseln lassen. Für den Anschluss der Flaschen sind zwei Hose-BGR (Bestellnummer 323044) vorgesehen. Chemiefeste Werkstoffe im medienberührten Bereich Der Pumpenkopf besteht aus TFM PTFE, die Membran ist PTFE-beschichtet, die Ventile bestehen aus FFPM. Diese Werkstoffkombination macht das System für aggressive und korrosive Medien geeignet. Das Endvakuum liegt bei maximal 6 mbar (abs.), der Betriebsdruck bei maximal 0,1 bar (rel.). Explosionsschutz für den medienberührten Innenbereich, Kategorie 3 Die SR 820 G trägt die ATEX-Kennzeichnung (Ex) II 3/-G Ex h IIB+H2 T3 Gc und ist damit für das Fördern explosionsfähiger Atmosphären ausgelegt. Diese Kennzeichnung bezieht sich ausschließlich auf den inneren, medienberührten Bereich des Systems, nicht auf die Aufstellumgebung. Es handelt sich um eine niedrigere ATEX-Gerätekategorie als bei der reinen LABOPORT N 820 G (Kategorie 2), ein systembedingter Unterschied durch die zusätzlichen Abscheiderflaschen. Kompakt und netzbetrieben Mit 282 x 234 x 260 mm (B x H x T) und 10,7 kg Gewicht ist das System kompakt genug für den direkten Einsatz am Labortisch. Es wird direkt am Stromnetz betrieben (100 bis 240 V AC, 50/60 Hz) und benötigt keinen Akku, die Leistungsaufnahme liegt bei 60 W. Thermoschalter und Netzsicherung schützen vor Überlastung, die Schutzklasse ist IP30. Zulässig sind Medien- und Umgebungstemperaturen von +5 bis +40 °C. Gemeinsame Baugröße mit N 820 G und SH 820 G Der Pumpenkopf der Baugröße 820 wird herstellerseitig zusätzlich unter der Referenznummer 313452 geführt, derselben Kennung, die auch die baugleiche Antriebseinheit der LABOPORT N 820 G und der Systemvariante SH 820 G trägt. Für die Pumpe selbst ist der Ersatzteilsatz 331051 verfügbar, für das komplette System der Ersatzteilsatz 331054. Aufstellung und Betrieb Die SR 820 G ist für den Aufbau auf dem Labortisch konzipiert und wird über die Grundplatte mit angeschlossenen Abscheiderflaschen betrieben. Vor der ersten Inbetriebnahme sollten die Schlauchverbindungen an Saug- und Druckseite auf festen Sitz geprüft werden. Der Betriebsdruck von maximal 0,1 bar (rel.) und das Endvakuum von 6 mbar (abs.) gelten für das komplette System, nicht nur für die Pumpe allein. Wartungsarm und ölfrei Wie die gesamte LABOPORT-Baureihe arbeitet auch die SR 820 G komplett ölfrei, ein regelmäßiger Ölwechsel entfällt, und es besteht keine Gefahr, dass Ölnebel in die geförderten Gase oder in die Laborluft gelangt. Der rote GL-Schraubverschluss an den Abscheiderflaschen erleichtert das Entleeren oder den Wechsel der Flaschen im laufenden Laborbetrieb, ohne separate Auffanggefäße improvisieren zu müssen. Gerade für Qualitätssicherung und Forschung, wo Chemikalienbeständigkeit und eine kontaminationsfreie Vakuumquelle gefragt sind, ist das ein praktischer Vorteil gegenüber offenen Auffanglösungen. Typische Einsatzbereiche Als Vakuumpumpsystem mit integrierter Auffangmöglichkeit deckt die SR 820 G folgende Anwendungen ab: Filtration Entgasung Vakuumofen Flüssigkeitsabsaugung Zentrifugalkonzentration N, SR oder SH: die richtige Ausbaustufe wählen Reicht reines Vakuum ohne Auffangbehälter, ist die kompaktere LABOPORT N 820 G die einfachere Wahl. Steht die Rückgewinnung von Lösemitteln durch Kondensation im Vordergrund, ist die Systemvariante SH 820 G mit Abscheider und Hochleistungskondensator die geeignetere Ergänzung. Wer eine höhere Förderleistung benötigt, findet in derselben Baureihe die baugleiche SR 840 G mit 34 l/min. Technische Details Förderleistung (max.)20 l/min (1,2 m³/h) Endvakuum (max.)6 mbar (abs.) Betriebsdruck (max.)0,1 bar (rel.) PumpenkopfTFM PTFE MembranPTFE-beschichtet VentileFFPM Spannung100 bis 240 V AC, 50/60 Hz Leistung P160 W Betriebsstrom0,35 A (240 V AC) / 0,66 A (100 V AC) SchutzklasseIP30 Zulässige Medien-/Umgebungstemperatur+5 bis +40 °C Abmessungen (B x H x T)282 x 234 x 260 mm Gewicht10,7 kg Abscheiderflasche2x, GL 14/GL 18 Schraubverschluss (Bestellnr. 047729) ATEX-Kennzeichnung (medienberührter Innenbereich)(Ex) II 3/-G Ex h IIB+H2 T3 Gc Lieferumfang 1x KNF LABOPORT SR 820 G Vakuumpumpsystem (Pumpe, Grundplatte, 2 Abscheiderflaschen) Individueller Bedarf & Beschaffungsservice Für die SR 820 G sind sowohl ein Ersatzteilsatz für die Pumpe als auch ein Ersatzteilsatz für das komplette System verfügbar. Bei Fragen zu passendem Zubehör, Ersatzteilen oder individuellem Bedarf rund um Ihre KNF LABOPORT SR 820 G unterstützt Sie unser Beschaffungsservice.

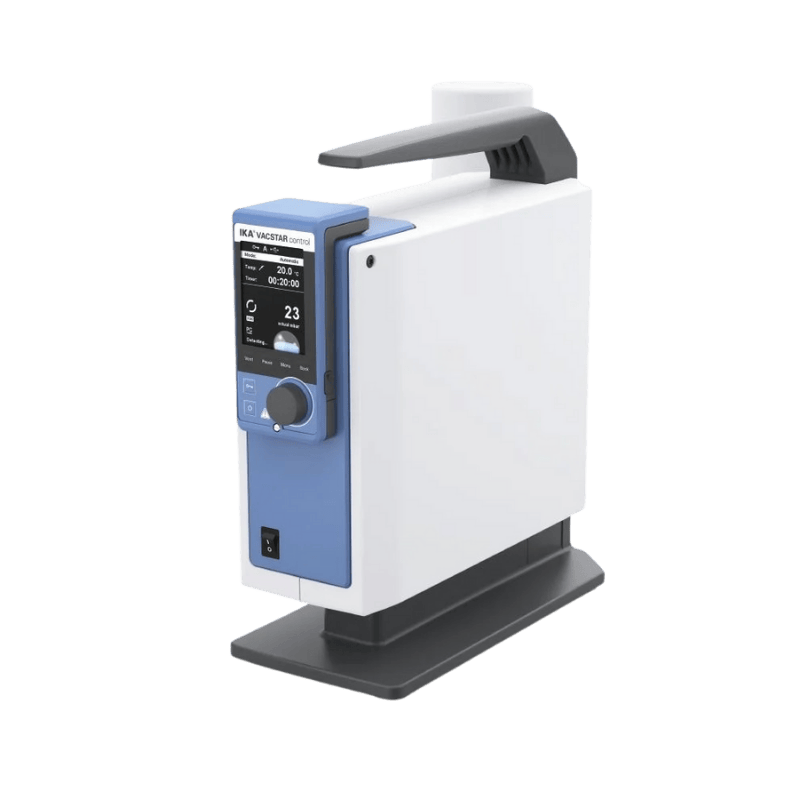

IKA VACSTAR control Membran-Vakuumpumpe mit integriertem Controller, 22 l/min, 0020109375
Die IKA VACSTAR control (MPN 0020109375) ist eine trockene, ölfreie 4-Kammer-Membran-Vakuumpumpe mit werkseitig integriertem Vakuumcontroller. Wer bislang eine separate Pumpe und einen zusätzlichen Vakuumregler nebeneinander betrieben hat, spart mit diesem 1:1-Konzept Stellfläche auf der Laborbank und Verkabelungsaufwand: Die Steuerungselektronik sitzt bereits im Pumpengehäuse, bedient wird sie über ein abnehmbares Display, das sich auch direkt am Abzug ablesen und bedienen lässt. Für wiederkehrende Destillationsroutinen, etwa an einem Rotationsverdampfer im Routinebetrieb, entfällt so das separate Verkabeln und Einmessen eines externen Controllers bei jedem Aufbau, was den Wechsel zwischen mehreren Arbeitsplätzen im Labor erleichtert. Integrierter Controller statt separater Vakuumregler Die Saugleistung von 22 l/min (1,32 m³/h) und ein Endvakuum von 2 mbar decken typische Aufgaben wie Rotationsverdampfer, Trockenschränke oder Vakuumfiltrationen zuverlässig ab. Der Drehzahlbereich reicht von 285 bis 1200 Umdrehungen pro Minute, geregelt über einen keramischen Al2O3-Vakuumsensor. Anders als bei einer reinen Membranpumpe entfällt hier die Frage, welcher externe Controller dazu passt, denn Pumpe und Regeleinheit sind bereits fest aufeinander abgestimmt. WiCo-Fernbedienung für den Betrieb unter dem Abzug Das TFT-Display der WiCo-Fernbedienung lässt sich von der Pumpe abnehmen und getrennt platzieren, etwa direkt am Abzugsfenster, während die Pumpe selbst darunter oder daneben steht und so nicht ständig durch die Frontscheibe hindurch bedient werden muss. Über das Menü stehen mehrere Betriebsarten zur Auswahl: automatischer Betrieb mit Siedepunkterkennung und hinterlegter Lösemittelbibliothek, manueller Betrieb mit fester Drehzahl sowie separate Pump- und Reinigungsfunktionen. Die automatische Siedepunkterkennung hilft dabei, Siedeverzüge zu vermeiden und Proben vor Verlust durch zu schnelles Abpumpen zu schützen, gerade bei Lösungsmitteln mit niedrigem Siedepunkt. Chemikalienbeständig und für den Dauerbetrieb ausgelegt Die PTFE-Membranen und chemikalienbeständigen Werkstoffe im Medienweg machen die VACSTAR control robust gegenüber aggressiven Lösungsmitteldämpfen. Eine integrierte Ventilreinigungsfunktion entfernt Lösungsmittelrückstände aus dem System und verlängert dadurch die Lebensdauer der Membranen, ohne dass die Pumpe für eine manuelle Reinigung zerlegt werden muss. Für den Schutz von Laborluft und Umwelt lässt sich der Emissionskondensator VSE 1 nachträglich anschließen, sodass Lösungsmitteldämpfe nicht ungefiltert in die Raumluft gelangen. Da die Pumpe als Trockenläufer arbeitet, entfällt zudem jeder Ölwechsel und damit auch das Risiko, dass Öldämpfe in Kontakt mit der Probe geraten. Anschluss und Format für feste Laborarbeitsplätze Mit Abmessungen von 270 x 435 x 500 Millimetern und einem Gewicht von 14 Kilogramm ist die VACSTAR control für einen festen Platz am Arbeitsplatz ausgelegt, etwa direkt unter der Abzugsbank, statt für den häufigen Transport zwischen Arbeitsplätzen. Die Datenanbindung erfolgt über USB und RS232, etwa zur Prozessdokumentation mit einer Laborsoftware. Das Gehäuse ist nach IP 20 klassifiziert, die Geräteaufnahmeleistung liegt bei 140 Watt im Betrieb und 1,5 Watt im Standby, angeschlossen wird die Pumpe an 100 bis 240 Volt bei 50 oder 60 Hertz, was den weltweiten Einsatz ohne separaten Spannungswandler erlaubt. Reproduzierbare Prozesse dank automatischer Siedepunkterkennung Die hinterlegte Lösemittelbibliothek erkennt gängige Lösungsmittel automatisch am Siedeverhalten und regelt das Vakuum passend nach, statt dass die Zieldrehzahl manuell nachjustiert werden muss. Das reduziert die Streuung zwischen einzelnen Destillationen und erleichtert die Übergabe eines Prozesses an wechselndes Laborpersonal, weil sich die Parameter am Gerät dokumentieren und wiederholen lassen. In Kombination mit der USB- oder RS232-Anbindung an eine Laborsoftware lässt sich der komplette Prozessverlauf zusätzlich protokollieren, was gerade in qualitätsgesicherten Umgebungen mit Chargendokumentation einen spürbaren Zeitgewinn gegenüber einer manuell geführten Prozessakte bedeutet. Typische Einsatzbereiche Als 1:1-Vakuumlösung mit integriertem Controller eignet sich die VACSTAR control besonders für folgende Anwendungen: Automatisierte Destillationen am Rotationsverdampfer mit Siedepunkterkennung, auch bei wechselnden Lösungsmitteln Vakuumtrocknung in Trockenschränken mit reproduzierbaren, dokumentierten Prozessparametern Vakuumfiltration, wenn zusätzlich eine dokumentierte, wiederholbare Prozesssteuerung gefragt ist Laborarbeitsplätze mit beengter Stellfläche, an denen ein separater Vakuumcontroller keinen Platz findet Prozessdokumentation über USB oder RS232 in qualitätsgesicherten Laborumgebungen Feste Vakuum-Arbeitsplätze, an denen mehrere Nutzer denselben Prozess reproduzierbar fahren sollen Technische Details Pumpentyp4-Kammer-Membran-Vakuumpumpe, trocken, mit integriertem Controller Saugvermögen max.22 l/min (1,32 m³/h) Enddruck2 mbar Eingangsdruck1 bis 1030 mbar Drehzahlbereich285 bis 1200 rpm Zylinderanzahl4 Anschlussdurchmesser Saug-/Druckseite8 mm VakuumsensorKeramik (Al2O3) Controller / BedienungIntegriert, abnehmbares WiCo-Display mit Touchbedienung BetriebsartenAutomatik mit Siedepunkterkennung, manueller Betrieb, Pump- und Reinigungsfunktion SchnittstellenUSB, RS232 Schutzart nach DIN EN 60529IP 20 Abmessungen (B x H x T)270 x 435 x 500 mm Gewicht14 kg Spannung / Frequenz100 bis 240 V, 50/60 Hz Geräteaufnahmeleistung140 W (Standby 1,5 W) Lieferumfang 1 x IKA VACSTAR control Vakuumpumpe mit integriertem Controller 1 x WiCo-Fernbedienung WH11 (abnehmbares Bedienteil) 1 x Netzteil OS 1.0 für die WiCo-Fernbedienung 1 x Vakuumschlauch (1 m) 1 x USB-Kabel (USB-A auf Micro-B, 2 m) 1 x USB-Kabel (USB-A auf USB-B) 1 x Schraubendreher Individueller Bedarf & Beschaffungsservice Für den zusätzlichen Schutz von Laborluft und Umwelt ist der Emissionskondensator VSE 1 nachrüstbar, ebenso eine Woulffsche Flasche zum Schutz der Pumpe vor Flüssigkeitsschlägen oder passende Verbindungsschläuche für Ihren Rotationsverdampfer. Wenden Sie sich für eine technische Beratung an unseren Beschaffungsservice.

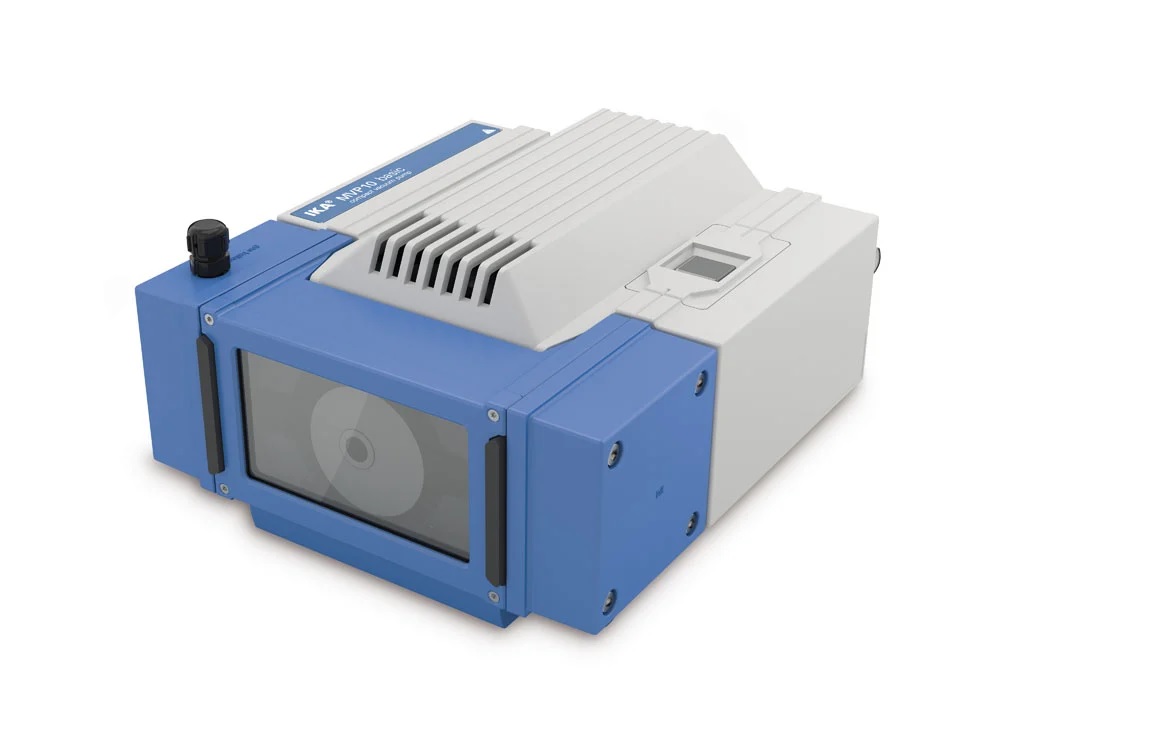

IKA MVP 10 basic Vakuumpumpe, ölfreie Membranpumpe, IP 54, 0003980000
Die IKA MVP 10 basic (MPN 0003980000) ist eine kompakte, ölfreie Membran-Vakuumpumpe für den unkomplizierten Laboreinsatz. Ohne Display, ohne digitale Schnittstellen und ohne Controller konzentriert sich das Gerät auf die reine Funktion: zuverlässig Vakuum erzeugen, robust gebaut und einfach zu warten. Das macht die MVP 10 basic zur pragmatischen Wahl für Arbeitsplätze, an denen eine einfache Vakuumquelle gebraucht wird, ohne dass eine Steuerungssoftware oder ein Prozessprotokoll dahinterstehen muss, etwa als zweite oder dritte Pumpe für weniger kritische Nebenaufgaben neben einem präzise gesteuerten Hauptaufbau. Zweistufige Pumpe mit solider Förderleistung Die zweistufige, zweizylindrige Membranpumpe erreicht eine maximale Förderleistung von 1,7 Kubikmeter pro Stunde (28,3 Liter pro Minute). Der Enddruck liegt bei 7 mbar ohne Gasballast und bei 15 mbar mit aktiviertem Gasballastventil. Das Gasballastventil ist besonders dann hilfreich, wenn beim Abpumpen feuchte oder lösungsmittelhaltige Dämpfe anfallen, da es verhindert, dass sich diese in der Pumpe kondensieren und die Membranen langfristig angreifen. Der zulässige Eingangsdruck reicht von 7 bis 1050 mbar, sodass die Pumpe sowohl für das Anfangsevakuieren als auch für das Halten eines bereits bestehenden Vakuums geeignet ist. Chemieresistent durch durchgängige PTFE-Bauteile Alle gasberührenden Teile bestehen aus PTFE beziehungsweise PTFE-Compounds, was die MVP 10 basic besonders widerstandsfähig gegenüber aggressiven Chemikalien macht. In Kombination mit der trockenen, ölfreien Bauweise entfallen Ölwechsel und die Entsorgung von Altöl vollständig, gleichzeitig sinkt das Risiko einer Probenkontamination durch Öldämpfe auf null. Die flache, kompakte Bauweise und die auf Langlebigkeit ausgelegte Konstruktion sorgen für eine hohe Servicefreundlichkeit im Laboralltag, sodass Wartungsarbeiten in der Regel schnell und ohne Spezialwerkzeug erledigt werden können. Schutzart IP 54 für raue Einsatzbedingungen Mit einer Schutzart von IP 54 nach DIN EN 60529 ist die MVP 10 basic staub- und spritzwassergeschützt und damit robuster ausgelegt als viele vergleichbare Labor-Vakuumpumpen ohne diese Klassifizierung, etwa die VACSTAR-Baureihe mit lediglich IP 20. Das macht sie auch für Einsatzorte interessant, an denen gelegentlich mit Flüssigkeiten gearbeitet wird oder die Umgebungsluft nicht staubfrei ist, etwa in Technika oder Werkstattlaboren. Die zulässige Umgebungstemperatur liegt zwischen 10 und 40 Grad Celsius bei einer maximal zulässigen relativen Feuchte von 80 Prozent, was einen Einsatz auch in weniger streng klimatisierten Räumen erlaubt. Kompaktes Format für feste Arbeitsplätze Mit Abmessungen von 245 x 155 x 320 Millimetern und einem Gewicht von 11,5 Kilogramm beansprucht die MVP 10 basic nur wenig Stellfläche und lässt sich bei Bedarf auch zwischen mehreren Arbeitsplätzen versetzen. Der Anschluss erfolgt über 10 Millimeter Schlauchtüllen auf Saug- und Druckseite, die Drehzahl liegt konstant bei 1380 Umdrehungen pro Minute im 50-Hertz-Betrieb beziehungsweise 1680 Umdrehungen pro Minute bei 60 Hertz, ohne dass eine manuelle Drehzahlregelung nötig ist. Angeschlossen wird die Pumpe an 230 Volt bei 50 oder 60 Hertz mit einer Geräteaufnahmeleistung von 180 Watt. Bewusster Verzicht auf Display und Schnittstellen Anders als die VACSTAR-Baureihe verzichtet die MVP 10 basic bewusst auf Display, digitale Schnittstellen und Vakuumcontroller. Das reduziert nicht nur den Anschaffungspreis, sondern auch die Zahl potenzieller Fehlerquellen und Verschleißteile, die im Servicefall getauscht werden müssten. Für Anwendungen, bei denen keine feinregulierte, dokumentierte Prozesssteuerung nötig ist, sondern schlicht ein zuverlässiges Vakuum anliegen soll, ist das ein bewusster und sinnvoller Kompromiss zugunsten von Robustheit, einfacher Wartung und einer klar kalkulierbaren Anschaffung. Typische Einsatzbereiche Als robuste, einfach zu bedienende Einstiegspumpe ohne Zusatzelektronik eignet sich die MVP 10 basic besonders für folgende Anwendungen: Einfache Vakuumfiltrationen im Routinelabor, bei denen keine feinregulierte, digital nachvollziehbare Endvakuumtiefe gefragt ist Absaugen und Evakuieren in Technika oder Werkstattlaboren mit rauerem, weniger klimatisiertem Umgebungsklima Unterstützung von Exsikkatoren und einfachen Trockenaufbauten im Routinebetrieb Feste Arbeitsplätze mit mehreren Nutzern, an denen eine zuverlässige, robuste Vakuumquelle ohne eigene Bedienoberfläche ausreicht Ausbildungslabore, in denen eine robuste, einfach zu erklärende Pumpe ohne nennenswerten Bedienungsaufwand gefragt ist Technische Details Pumpentyp2-Zylinder-Membran-Vakuumpumpe, trocken, zweistufig Förderleistung max. (50/60 Hz)1,7 m³/h (28,3 l/min) Enddruck ohne Gasballast7 mbar Enddruck mit Gasballast15 mbar Saugstufen / Zylinder2 / 2 GasballastventilJa Anschlussdurchmesser Saug-/Druckseite10 mm Eingangsdruck7 bis 1050 mbar Drehzahl (50 Hz / 60 Hz)1380 rpm / 1680 rpm Schalldruckpegel bei min. Druck65 dB(A) Produktberührendes MaterialPTFE bzw. PTFE-Compounds (alle gasberührenden Teile) Abmessungen (B x H x T)245 x 155 x 320 mm Gewicht11,5 kg Zulässige Umgebungstemperatur10 bis 40 °C Zulässige relative Feuchtemax. 80 % Schutzart nach DIN EN 60529IP 54 Spannung / Frequenz230 V, 50/60 Hz Geräteaufnahmeleistung180 W Lieferumfang 1 x IKA MVP 10 basic Vakuumpumpe 1 x Vakuumschlauch 1 x Schalldämpfer 1 x Y-Schlauchverbinder, 8 mm Individueller Bedarf & Beschaffungsservice Zubehör und Ersatzteile für die MVP 10 basic, etwa zusätzliche Schlauchverbinder oder Ersatzmembranen, erhalten Sie auf Anfrage über unseren Beschaffungsservice.

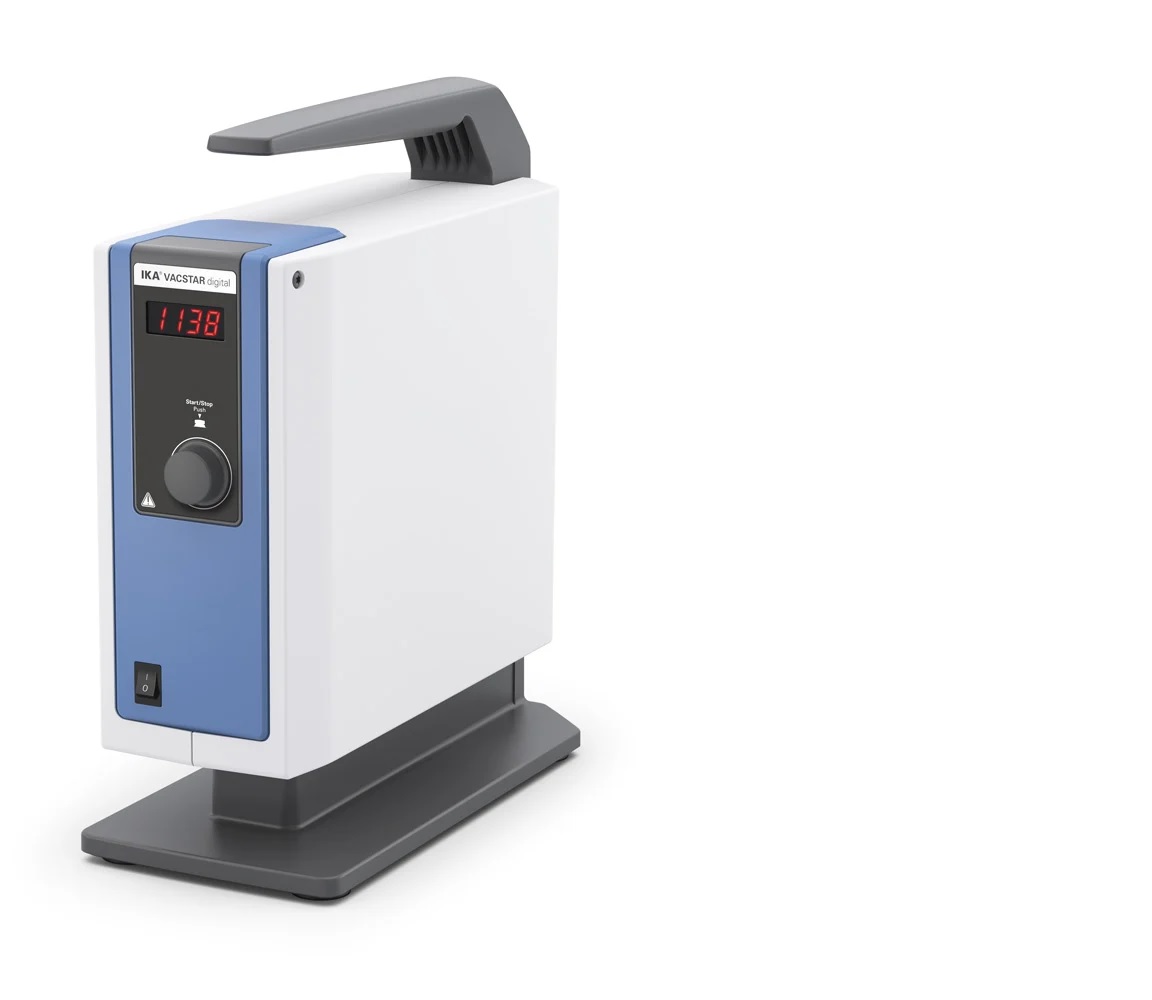

IKA VACSTAR digital Vakuumpumpe, Membranpumpe mit digitaler Drehzahlanzeige, 22 l/min, 0020016236
Die IKA VACSTAR digital (MPN 0020016236) ist eine trockene 4-Kammer-Membran-Vakuumpumpe mit digitaler Drehzahlanzeige. Wer bislang eine rein analoge Pumpe ohne Rückmeldung über die aktuelle Drehzahl bedient hat, sieht hier auf einen Blick, mit welcher Einstellung gerade gearbeitet wird, ohne dabei auf eine vollständige Automatisierung angewiesen zu sein. Damit positioniert sich die VACSTAR digital zwischen der rein manuellen VACSTAR lite und der VACSTAR control mit integriertem Vakuumcontroller: mehr Kontrolle als bei einer rein analogen Pumpe, aber ohne die zusätzlichen Kosten eines fest verbauten Controllers, wenn dieser für die eigene Anwendung noch nicht benötigt wird. Digitale Anzeige mit einfacher Dreh-Drück-Bedienung Die Parameter werden über einen Dreh-Drückknopf eingestellt, die aktuelle Drehzahl zeigt ein LED-Display in Echtzeit an. Das Saugvermögen von 22 l/min (1,32 m³/h) und ein Endvakuum von 2 mbar decken typische Aufgaben wie Rotationsverdampfer, Trockenschränke oder Filtrationen zuverlässig ab. Der Drehzahlbereich reicht von 285 bis 1200 Umdrehungen pro Minute, geregelt über eine analoge Drehzahl-Vakuum-Regelung mit Zweipunktregelung für ein stabiles, gut reproduzierbares Prozessverhalten. Vorbereitet für die spätere Automatisierung Ein Analogkabel für den Anschluss eines externen Vakuumcontrollers vom Typ VC 10 gehört bereits zum Lieferumfang. Wer automatisierte Prozesse fahren möchte, etwa eine programmierte Destillationsrampe, kann die Pumpe damit jederzeit um den VC 10 erweitern, ohne zusätzliches Verbindungskabel nachzukaufen und ohne die Pumpe selbst gegen ein anderes Modell tauschen zu müssen. Für den Schutz von Laborluft und Umwelt empfiehlt sich zusätzlich der Vakuum-Sicherheits-Emissionskondensator VSE 1, der verhindert, dass Lösungsmitteldämpfe an die Raumluft abgegeben werden, und der sich bei Bedarf jederzeit nachrüsten lässt. Chemieresistent und für den Dauerbetrieb ausgelegt Alle produktberührenden Teile bestehen aus Al2O3, PTFE, FFPM, PPS und NBR, das Gehäuse aus beschichtetem Aluminiumdruckguss und thermoplastischem Kunststoff. Als Trockenläuferpumpe arbeitet die VACSTAR digital vollständig ohne Betriebsöl, wodurch Ölwechsel und die Entsorgung von Altöl entfallen und Proben nicht durch Öldämpfe kontaminiert werden können. Diese Materialkombination macht die Pumpe besonders widerstandsfähig gegenüber aggressiven Lösungsmitteln und sorgt für einen wartungsarmen Dauerbetrieb im Laboralltag, auch bei täglichem Wechsel zwischen unterschiedlichen Lösungsmitteln. Anschluss, Format und Betriebswerte Mit Abmessungen von 150 x 375 x 370 Millimetern und einem Gewicht von 11,5 Kilogramm ist die VACSTAR digital für einen festen Platz am Laborarbeitsplatz ausgelegt, etwa neben einem Rotationsverdampfer oder Trockenschrank. Angeschlossen wird sie über 100 bis 240 Volt bei 50 oder 60 Hertz mit einer Geräteaufnahmeleistung von 130 Watt im Betrieb und 3 Watt im Standby. Sowohl eine RS232- als auch eine USB-Schnittstelle stehen für die Anbindung an eine Laborsoftware zur Verfügung, das Gehäuse ist nach IP 20 klassifiziert. Robuste Bauform für den täglichen Laborbetrieb Das Untergehäuse aus beschichtetem Aluminiumdruckguss in Kombination mit thermoplastischen Kunststoffbauteilen ist auf den täglichen Dauereinsatz im Labor ausgelegt und übersteht auch gelegentliche Spritzer von Lösungsmitteln ohne sichtbaren Schaden am Gehäuse. Die zulässige Umgebungstemperatur von 5 bis 40 Grad Celsius sowie eine tolerierte relative Feuchte von bis zu 80 Prozent bei 31 Grad Celsius, linear abnehmend auf maximal 50 Prozent bei 40 Grad Celsius, machen die Pumpe auch für Labore ohne durchgängige Klimatisierung geeignet. Bei einem Schalldruckpegel von 54 dB(A) bei minimalem Druck bleibt der Betrieb neben dem Arbeitsplatz angenehm leise. Typische Einsatzbereiche Als digitale Zwischenstufe zwischen manueller Bedienung und vollintegriertem Controller eignet sich die VACSTAR digital besonders für folgende Anwendungen: Rotationsverdampfer-Betrieb mit direkter Ablesung der aktuellen Drehzahl statt reiner Skalenschätzung am Drehknopf Vakuumtrocknung in Trockenschränken mit nachvollziehbarer, am Display ablesbarer Drehzahleinstellung Vakuumfiltration im Routinelabor, wo eine digitale Kontrolle ohne volle Automatisierung bereits ausreicht Laborarbeitsplätze, die erst später mit einem VC 10 Vakuumcontroller für die volle Automatisierung nachgerüstet werden sollen Ausbildung und Praktika, in denen die digitale Drehzahlanzeige das Prozessverständnis der Teilnehmenden unterstützt Arbeitsplätze mit mehreren Nutzern, an denen eine nachvollziehbare Drehzahleinstellung wichtiger ist als eine reine Skalenschätzung Technische Details Pumpentyp4-Kammer-Membran-Vakuumpumpe, trocken Förderleistung max. (50/60 Hz)1,32 m³/h (22 l/min) Enddruck ohne Gasballast2 mbar Saugstufen / Zylinder4 / 4 Anschlussdurchmesser Saug-/Druckseite8 mm Eingangsdruck2 bis 1030 mbar RegelungZweipunktregelung, analoge Drehzahl-Vakuum-Regelung, Einstellung über Dreh-Drückknopf Drehzahlbereich285 bis 1200 rpm AnzeigeLED Schalldruckpegel bei min. Druck54 dB(A) Produktberührendes MaterialAl2O3, PTFE, FFPM, PPS, NBR GehäusewerkstoffAluminiumdruckguss beschichtet / thermoplastischer Kunststoff Abmessungen (B x H x T)150 x 375 x 370 mm Gewicht11,5 kg Zulässige Umgebungstemperatur5 bis 40 °C Zulässige relative Feuchte80 % (bis 31 °C), linear abnehmend bis max. 50 % (bei 40 °C) Schutzart nach DIN EN 60529IP 20 SchnittstellenRS232, USB Spannung / Frequenz100 bis 240 V, 50/60 Hz Geräteaufnahmeleistung130 W (Standby 3 W) Lieferumfang 1 x IKA VACSTAR digital Vakuumpumpe 1 x Vakuumschlauch (1 m) 1 x Schalldämpfer 1 x USB-Kabel (USB-A auf USB-B) 1 x Analogkabel für den Anschluss eines externen Vakuumcontrollers (z. B. VC 10) Individueller Bedarf & Beschaffungsservice Für vollautomatische Destillationen ist der Vakuumcontroller VC 10 als Erweiterung erhältlich, für den Schutz von Laborluft und Umwelt empfehlen wir zusätzlich den Emissionskondensator VSE 1. Weiteres Zubehör und Ersatzteile erhalten Sie auf Anfrage über unseren Beschaffungsservice.

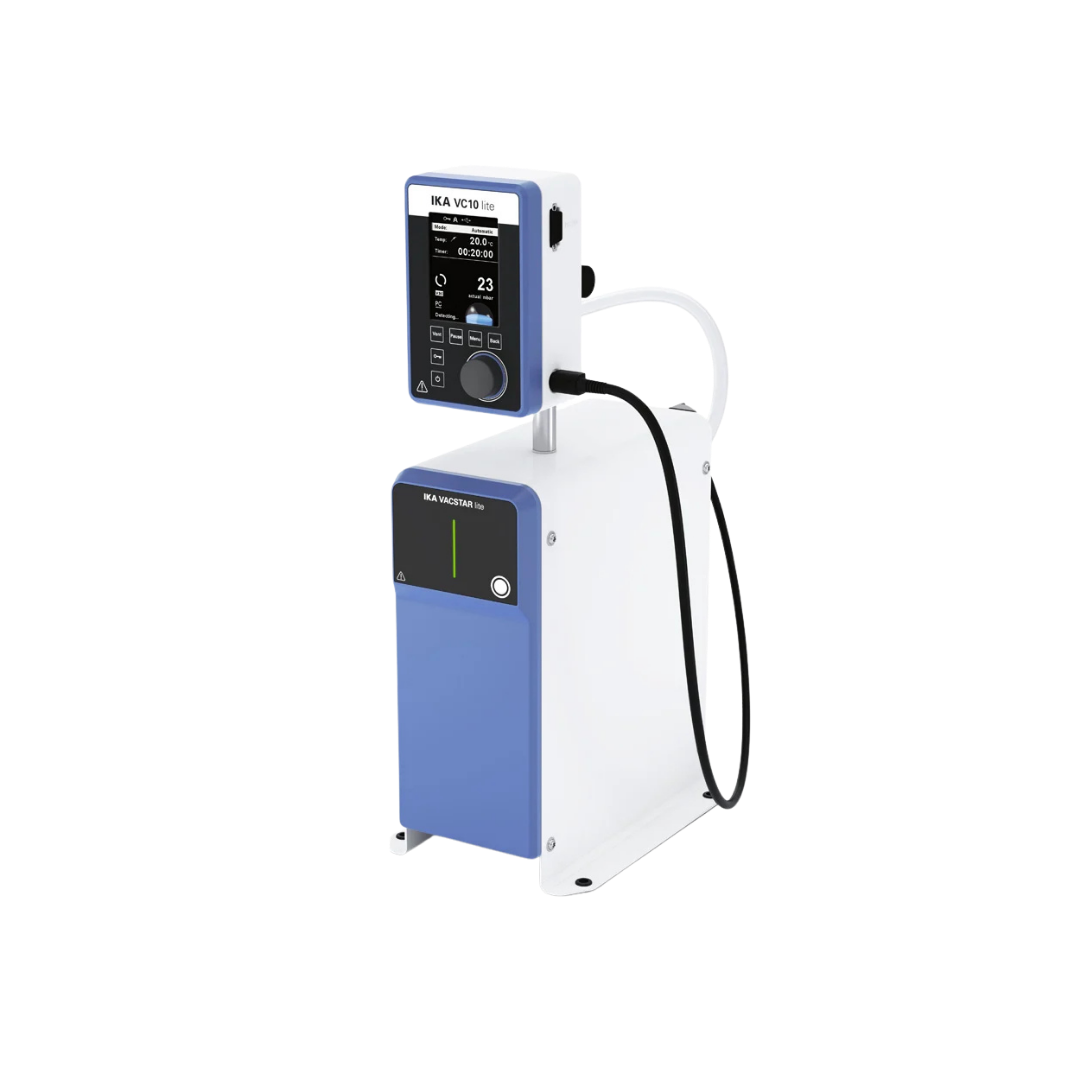

IKA VACSTAR lite Starter Solution, Membran-Vakuumpumpe mit Emissionskondensator, 9 mbar, 0010014496
Die IKA VACSTAR lite Starter Solution (MPN 0010014496) ist ein vormontiertes Vakuum-Einsteigerpaket für den Laboralltag: eine kompakte, ölfreie Membran-Vakuumpumpe kombiniert mit dem Emissionskondensator VSE 1. Wer zum Beispiel an einem Rotationsverdampfer arbeitet oder eine Filtration aufbaut, muss den Kondensator nicht separat beschaffen und einstellen, sondern nimmt das Set direkt in Betrieb. Die Pumpe deckt damit klassische Aufgaben wie Filtrieren, Trocknen im Vakuumtrockenschrank oder das Evakuieren von Schlenk-Leitungen ab, ohne dass Lösungsmitteldämpfe ungefiltert in die Raumluft gelangen. Kompakte Zweizylinder-Pumpe mit solider Saugleistung Im Kern arbeitet eine trockene 2-Zylinder-Membranpumpe mit einem maximalen Saugvermögen von 1,0 Kubikmeter pro Stunde (16,67 Liter pro Minute) und einem Endvakuum von 9 mbar ohne Gasballast. Die Drehzahl lässt sich stufenlos über einen Drehknopf regeln, der Drehzahlbereich liegt zwischen 285 und 1100 Umdrehungen pro Minute bei einer Nenndrehzahl von 1100 rpm. Das reicht für die meisten Routineaufgaben im Labor, richtet sich aber klar an Anwendungen, die keine extrem tiefen Endvakua benötigen, etwa einfache Filtrationen oder das Trockenziehen von Lösungsmitteln bei moderaten Temperaturen. VSE 1 Emissionskondensator schützt Laborluft und Umwelt Der im Set enthaltene VSE 1 Vakuum-Sicherheits-Emissionskondensator fängt Lösungsmitteldämpfe ab, bevor sie über die Pumpe an die Raumluft abgegeben werden. Das schont nicht nur die Gesundheit der Mitarbeitenden, sondern erlaubt auch die Rückgewinnung des kondensierten Lösungsmittels statt es zu verlieren. Gerade beim Arbeiten mit flüchtigen organischen Lösungsmitteln in Abzügen oder an Rotationsverdampfern reduziert das den Verbrauch und die Entsorgungsmenge spürbar, ohne dass ein separates Bauteil zusätzlich beschafft und angepasst werden muss. Chemiefest und wartungsarm im Dauereinsatz Als Trockenläufer kommt die VACSTAR lite vollständig ohne Betriebsöl aus, es entfallen also Ölwechsel, Altölentsorgung und das Risiko einer Probenkontamination durch Öldämpfe. Alle medienberührenden Teile bestehen aus Al2O3, PTFE, FFPM, PPS und NBR, das Gehäuse aus beschichtetem Aluminiumdruckguss und thermoplastischem Kunststoff. Diese Materialkombination macht die Pumpe robust gegenüber aggressiven Chemikalien und Lösungsmitteldämpfen und senkt den Wartungsaufwand im Dauerbetrieb spürbar. Platzsparend und einfach zu integrieren Mit Abmessungen von 115 x 292 x 280 Millimetern und einem Gewicht von 8,5 Kilogramm findet die VACSTAR lite auch auf kleinen Arbeitsflächen oder direkt im Abzug Platz. Der Anschluss erfolgt über 8 Millimeter Schlauchtüllen auf Saug- und Druckseite, das Gehäuse ist nach IP 20 klassifiziert. Mit einem Schalldruckpegel von 54 dB(A) bei niedrigem Druck bleibt die Pumpe auch im Dauerbetrieb neben dem Arbeitsplatz angenehm leise. Eine USB-Schnittstelle sowie ein Analogeingang stehen für die Anbindung an externe Steuerungen zur Verfügung, etwa wenn später ein digitaler Vakuumcontroller nachgerüstet werden soll. Einfache Bedienung ohne Einarbeitung Die "lite"-Ausführung verzichtet bewusst auf ein digitales Display und konzentriert sich auf die reine Funktion: Ein Drehknopf regelt die Drehzahl und damit das Saugvermögen stufenlos, ein Rückschlagventil schützt das System vor Rückfluss beim Abschalten. Damit eignet sich die Pumpe besonders für Arbeitsplätze, an denen mehrere Personen mit wechselndem Erfahrungsstand dasselbe Gerät nutzen, etwa in Praktika oder in Teams mit häufig wechselnder Besetzung. Breite Anwendungsplattform im Laboralltag IKA positioniert die VACSTAR-lite-Baureihe als universelle Vakuumquelle für den Einsatz an Rotationsverdampfern, Laborreaktoren, Temperierkammern, Zentrifugen und weiterer Laborausstattung. Die manuelle Bedienung über den Drehknopf macht die Pumpe unabhängig von einer zusätzlichen Steuerungssoftware und damit sofort einsatzbereit, sobald sie an ein Gerät angeschlossen ist. Für Arbeitsplätze, an denen später eine feinere, automatisierte Prozesssteuerung gefragt ist, lässt sich über die Analogschnittstelle bei Bedarf ein externer Vakuumcontroller nachrüsten, ohne die Pumpe selbst auszutauschen. Typische Einsatzbereiche Als Einstiegslösung für die Vakuumerzeugung im Labor eignet sich die VACSTAR lite Starter Solution besonders für folgende Anwendungen: Vakuumfiltration in der Routineanalytik, etwa beim Abfiltrieren von Niederschlägen Unterstützung an Rotationsverdampfern für moderate Destillationsaufgaben Trocknen von Proben oder Glasgeräten im Vakuumtrockenschrank Evakuieren von Schlenk-Leitungen und einfachen Exsikkatoren Einstieg in die Vakuumtechnik für Ausbildung und Lehre, dank einfacher Drehknopf-Bedienung ohne lange Einarbeitung Technische Details Pumpentyp2-Zylinder-Membran-Vakuumpumpe, trocken Saugvermögen max. (50/60 Hz)1,0 m³/h (16,67 l/min) Endvakuum ohne Gasballast9 mbar Saugstufen / Zylinder2 / 2 Eingangsdruck10 bis 1030 mbar Drehzahlbereich285 bis 1100 rpm (Nenndrehzahl 1100 rpm) RegelungStufenlose Drehzahlregelung über Drehknopf, zweipunktgeregelt Anschluss Saug-/DruckseiteSchlauchtülle Ø 8 mm Produktberührendes MaterialAl2O3, PTFE, FFPM, PPS, NBR GehäusewerkstoffAluminiumdruckguss beschichtet / thermoplastischer Kunststoff Abmessungen (B x H x T)115 x 292 x 280 mm Gewicht8,5 kg Schutzart nach DIN EN 60529IP 20 Schalldruckpegel bei niedrigem Druck54 dB(A) Zulässige Umgebungstemperatur5 bis 40 °C Zulässige relative Feuchte80 % (bis 31 °C), linear abnehmend bis max. 50 % (bei 40 °C) SchnittstellenUSB, Analogeingang Spannung / Frequenz100 bis 240 V, 50/60 Hz Geräteaufnahmeleistung120 W (Standby 5 W) Lieferumfang 1 x IKA VACSTAR lite Vakuumpumpe 1 x VSE 1 Vakuum-Sicherheits-Emissionskondensator 1 x Vakuumschlauch 1 x Netzteil Betriebsanleitung Individueller Bedarf & Beschaffungsservice Wer die VACSTAR lite später automatisiert steuern möchte, kann sie mit einem digitalen Vakuumcontroller wie dem VC 10 lite nachrüsten, etwa für programmierte Rampenprofile am Rotationsverdampfer. Auch eine Woulffsche Flasche zum Schutz der Pumpe vor Flüssigkeitsschlägen oder weiteres Original-Zubehör aus dem IKA Vakuum-Portfolio ist über unseren Beschaffungsservice erhältlich. Weitere Informationen und Kontaktmöglichkeiten finden Sie unter lt-laborhandel.de/service.
