Schweißgeräte und Zubehör
Schweißgeräte und Schweißzubehör von ESAB sorgen für Präzision und Sicherheit beim professionellen Schweißen – ob in Werkstatt, Industrie oder Handwerksbetrieb. LT Laborhandel führt ESAB Schweißgeräte, Elektroden, Schutzhelme und weiteres Zubehör für effizientes, sauberes Arbeiten. Mehr zur Marke finden Sie auf der ESAB-Herstellerseite. Bei Fragen zur passenden Ausstattung sprechen Sie unser Team gerne an.
ESAB Sentinel A60 Außenschutzscheibe klar, Standard, VE 2 Stück, 0700600880
Dem ESAB Sentinel A60 liegen vier klare Außenschutzscheiben bei. Wenn sie verbraucht sind, ist diese Packung mit zwei weiteren Scheiben der Nachschub. Es ist die klare Standardausführung ohne Hartbeschichtung, geführt unter der Nummer 0700600880.Passend zum Sentinel A60In der Ersatzteilliste des Sentinel A60 (Helm 0700600860) steht die Außenschutzscheibe klar an Position 1. Für andere Sentinel-Modelle prüfen Sie bitte vor der Bestellung die Teilenummer.Die Varianten dieser ScheibeESAB liefert die Außenschutzscheibe des A60 in vier Ausführungen. Die Standardscheibe in Klar ist die hier angebotene. Daneben gibt es:FarbeAusführungTeilenummerklar (diese Scheibe)Standard0700600880BernsteinStandard0700600881klarHC0700600882BernsteinHC0700600883Weitere Ersatzteile für den Sentinel A60Neben der Außenschutzscheibe sind für den A60 diese Teile gelistet:Innenschutzscheibe 0700600866 (121,5 x 74,5 mm)ADF-Kassette 0700600865 und Helmschale 0700600863Halo-Kopfband 0700600867, Nackenpolster 0700600884 und Front-Schweißband 0700600869Korrekturgläser +1,0 bis +2,5 dpt (0700600872 bis 0700600875)Schutzhelm-Adapter 0700600871Typische EinsatzbereicheDie Scheibe sitzt am Sentinel A60, der für E-Hand-Schweißen, WIG, MIG/MAG, Plasmaschweißen, Schleifen sowie Autogen- und Plasmaschneiden ausgelegt ist. Sie ersetzt eine beschädigte oder verschlissene Außenscheibe, damit der Helm für diese Arbeiten einsatzbereit bleibt. Der Helm hat einen Sichtbereich von 118 x 71 mm, die Schutzstufe wechselt von DIN 3 (hell) auf 5 bis 13 (dunkel).Technische DetailsProduktartErsatz-Außenschutzscheibe (Front Cover Lens)FarbeklarAusführungStandard, ohne HartbeschichtungPassend zuESAB Sentinel A60Position in der Ersatzteilliste1Verpackungseinheit2 StückLieferumfang1 Verpackungseinheit mit 2 Außenschutzscheiben klar für den ESAB Sentinel A60Individueller Bedarf & BeschaffungsserviceBrauchen Sie die Scheiben in Bernstein oder in der HC-Ausführung, ein anderes Ersatzteil oder mehrere Helme in einem Auftrag? Über den Beschaffungsservice beschaffen wir das passende Zubehör für Ihren Sentinel A60 auf Anfrage.

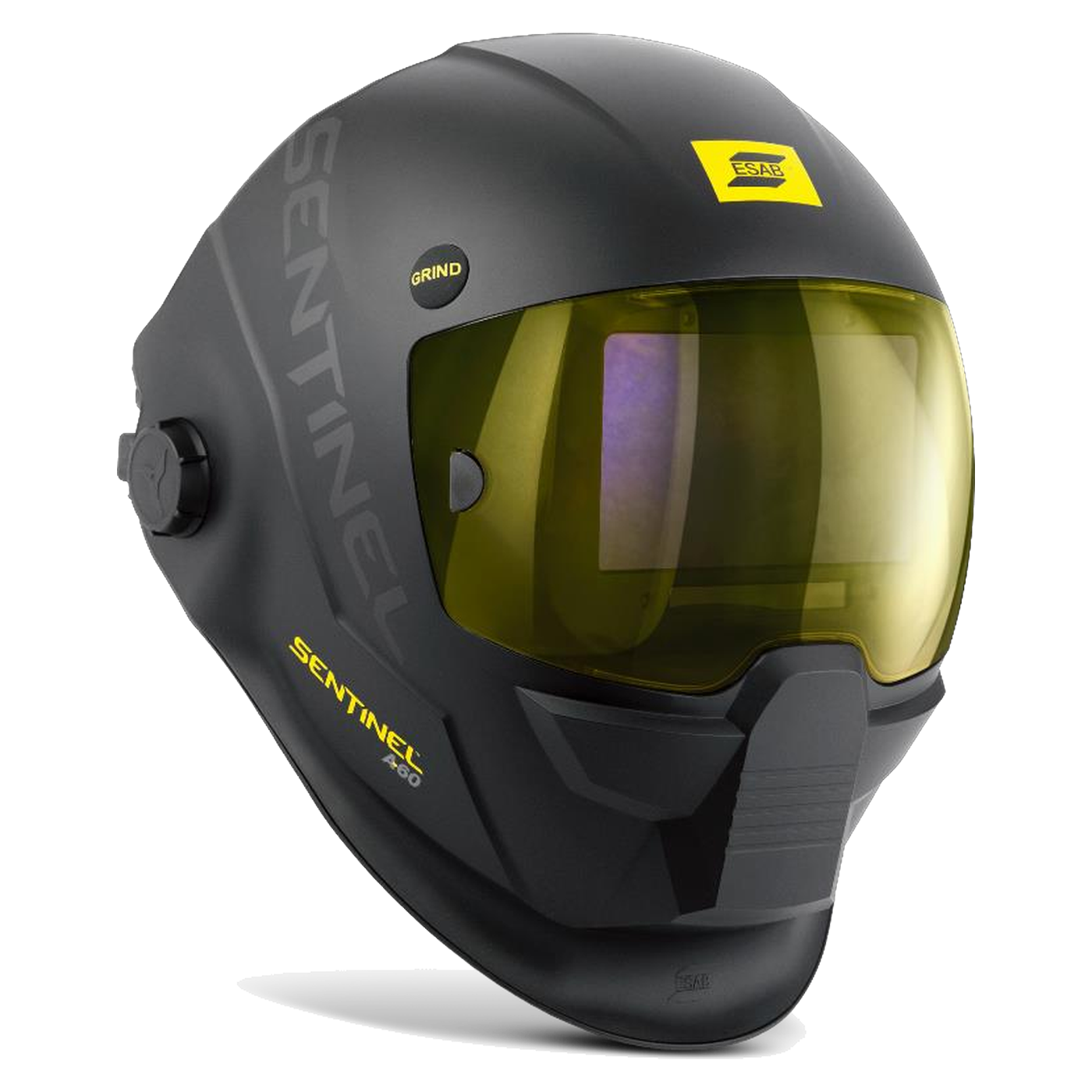

ESAB Sentinel A60 Automatik-Schweißhelm, Sichtbereich 118 x 71 mm, Schutzstufe 5 bis 13, 0700600860
Der ESAB Sentinel A60 ist ein Automatik-Schweißhelm für mehrere Verfahren, vom E-Hand-Schweißen über WIG und MIG/MAG bis zum Plasmaschweißen. Dazu kommen Schleifen sowie Autogen- und Plasmaschneiden. Eine Taste außen am Helm schaltet auf den Schleifmodus. Der Sichtbereich beträgt 118 x 71 mm, das Halo-Kopfband trägt einen Helm von 644 g.Sichtbereich und optische KlasseDie Blendschutzkassette (ADF) misst 132 x 121 mm, der nutzbare Sichtbereich ist 118 x 71 mm. Die optische Klasse ist 1/1/1/1. Zur Ausstattung zählt OpTCS True Color. Die Innenschutzscheibe hat 121,5 x 74,5 mm.Schutzstufen und SchaltverhaltenIm hellen Zustand liegt die Schutzstufe bei DIN 3. Im Schweißbetrieb lässt sich die dunkle Stufe von 5 bis 13 in Schritten von 0,5 einstellen. Vier Lichtbogensensoren steuern die Abdunklung, die Umschaltzeit von hell auf dunkel beträgt 1/25.000 s (0,04 ms). Zurück auf hell schaltet der Helm nach 0,1 bis 0,9 s, digital einstellbar. UV- und IR-Schutz besteht dauerhaft bis DIN 16. Beim WIG-Schweißen arbeitet der Helm auch mit niedrigen Strömen ab 3 A. Welche Stufe zu welchem Verfahren und Strom passt, steht in der Bedienungsanleitung, die zum Lieferumfang gehört.Einstellungen und EnergieBis zu 9 Einstellungen lassen sich speichern. LED-Anzeigen am Helm zeigen den Zustand an. Den Strom liefert eine Solarzelle, dazu sitzen zwei austauschbare Lithium-Zellen CR2450 im Helm. Betrieben wird er bei -10 bis +65 °C, gelagert bei -20 bis +85 °C.Tragekomfort und AnpassungDer Helm sitzt auf einem Halo-Kopfband und wiegt 644 g. Ein Durag gehört zum Lieferumfang. Als Zubehör gibt es ein Ersatz-Kopfband, ein Nackenpolster und ein Front-Schweißband. Wer eine Sehhilfe braucht, kann Korrekturgläser von +1,0 bis +2,5 dpt einsetzen. Für den Einsatz mit einem Schutzhelm ist ein Schutzhelm-Adapter gelistet.Schutzscheiben und WartungDer Helm wird mit vier klaren Außenschutzscheiben und zwei Innenschutzscheiben geliefert. Beide Scheibenarten sind Ersatzteile, die Außenscheibe gibt es in klar, Bernstein und als HC-Ausführung. Auch ADF-Kassette und Helmschale sind einzeln erhältlich.Typische EinsatzbereicheE-Hand-Schweißen und Plasmaschweißen (PAW)WIG- und MIG/MAG-Schweißen, Niedrigstrom-WIG ab 3 ASchleifen im Schleifmodus des HelmsAutogen- und PlasmaschneidenNormen und PrüfungenDer Helm trägt das CE-Zeichen nach EN 175, EN 379 und EN 166. Außerdem ist der Helm nach ISO 16321 mit der Ergänzung +WIG, ANSI Z87.1, CSA Z94.3 und AS/NZS 1338.1 ausgewiesen. Für Großbritannien liegt eine UKCA-Kennzeichnung vor.Technische DetailsSichtbereich ADF118 x 71 mmADF-Abmessung (l x h)132 x 121 mmSchutzstufe aktiv (dunkel)5 bis 13, in 0,5er-SchrittenSchutzstufe hell / passivDIN 3Optische Klasse1/1/1/1Lichtbogensensoren4Umschaltzeit hell zu dunkel1/25.000 s (0,04 ms)Umschaltzeit dunkel zu hell0,1 bis 0,9 s, digital einstellbarUV/IR-Schutzbis DIN 16, dauerhaftNiedrigstrom-WIGab 3 ASpeicherplätzebis zu 9 EinstellungenStromversorgungSolarzelle plus 2 x CR2450 Lithium, austauschbarBetriebstemperatur-10 bis +65 °CLagertemperatur-20 bis +85 °CGewicht644 gKopfbandHaloBesonderheitenOpTCS True Color, Schleifmodus per Außentaste, LED-AnzeigenAußenschutzscheibeklar, 4 Stück mitgeliefertInnenschutzscheibe121,5 x 74,5 mmNormen und PrüfungenCE (EN 175, EN 379, EN 166), ISO 16321 +WIG, ANSI Z87.1, CSA Z94.3, AS/NZS 1338.1, UKCALieferumfangSentinel A60 Helm komplett mit Halo-Kopfband2 Innenschutzscheiben4 Außenschutzscheiben klarTragebeutelDuragBedienungsanleitungErsatzteile und ZubehörFür den Sentinel A60 sind diese Teile gelistet:Außenschutzscheibe klar 0700600880, Bernstein 0700600881, Klar HC 0700600882, Bernstein HC 0700600883Innenschutzscheibe 0700600866, ADF-Kassette 0700600865, Helmschale 0700600863Halo-Kopfband 0700600867, Nackenpolster 0700600884, Front-Schweißband 0700600869Schutzhelm-Adapter 0700600871Korrekturgläser +1,0 / +1,5 / +2,0 / +2,5 dpt (0700600872 bis 0700600875)Häufig gestellte FragenWelche Schutzstufen deckt der Helm ab? Hell ist der Helm auf DIN 3, im Schweißbetrieb lässt sich die dunkle Stufe von 5 bis 13 in 0,5er-Schritten einstellen.Wie wird der Helm mit Strom versorgt? Über eine Solarzelle und zwei austauschbare CR2450-Lithiumbatterien.Wie viele Außenschutzscheiben gehören dazu? Vier klare Außenschutzscheiben liegen dem Helm bei. Als Nachschub gibt es die Scheibe klar im 2er-Pack.Ist der Helm für WIG mit niedrigem Strom geeignet? Ja, Niedrigstrom-WIG ist ab 3 A möglich.Individueller Bedarf & BeschaffungsserviceErsatzteile, Korrekturgläser oder mehrere Helme für eine Werkstatt besorgen wir auf Anfrage. Schreiben Sie uns über den Beschaffungsservice.

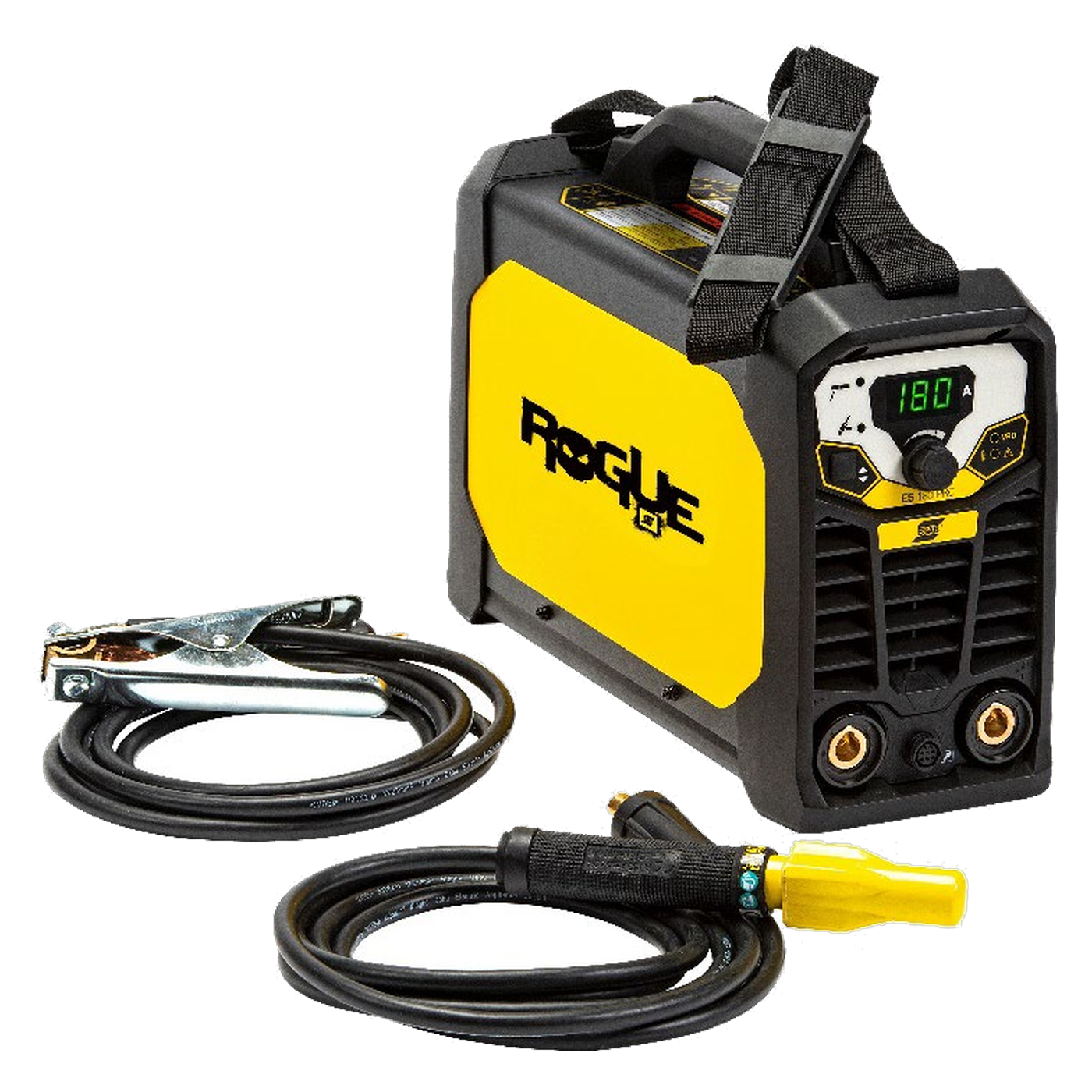

ESAB Rogue ES 200i PRO Inverter-Schweißgerät, E-Hand (MMA) und Live-TIG, 200 A, 115/230 V, 0700500079
Der ESAB Rogue ES 200i PRO läuft an 115 V und 230 V, wiegt 8,4 kg und hat einen Schultergurt. Er schweißt E-Hand (MMA) und im Live-TIG-Betrieb, der maximale Ausgangsstrom ist 200 A.E-Hand und Live-TIG mit bis zu 200 AIm MMA-Betrieb stellt man 20 bis 200 A ein, im Live-TIG-Betrieb 10 bis 200 A, jeweils bei 230 V. Elektroden gehen bis 4,0 mm Durchmesser. Die Leerlaufspannung liegt bei 78 V DC, die VRD-Funktion ist unter 30 V aktiv. Elektrodenhalter und ein 3 m langes Rückleiterkabel mit Klemme gehören zum Lieferumfang.Netz, Generator und EnergiebedarfDas Gerät akzeptiert 115/230 V AC mit ±15 % Toleranz bei 50 oder 60 Hz. Der Primärstrom im MMA-Betrieb bei Imax ist 30 A an 230 V und 29 A an 115 V, die Scheinleistung liegt bei 6,9 kVA. Der Leistungsfaktor ist 0,99, der Wirkungsgrad 82 %. Im Energiesparmodus nimmt das Gerät 50 W auf. Für den Generatorbetrieb ist das Gerät geeignet, empfohlen werden 7 kW. Das Netzkabel ist 3 m lang.Bedienung und LichtbogenBeim PRO-Modell der ES-Reihe lassen sich Hot Start und Arc Force einstellen, außerdem hat das Gerät eine PFC-Schaltung. Ein Fernregler ist als Option erhältlich, ESAB führt ihn als MMA 4 mit 10 m Kabel unter 0700500084. Der Fernregler gehört nicht zum Lieferumfang. Im Live-TIG-Betrieb gilt der gleiche Einstellbereich wie im MMA-Betrieb bis 200 A, er beginnt aber schon bei 10 A statt bei 20 A.Maße, Gewicht und UmgebungDas Gehäuse misst 403 x 153 x 264 mm. Mit 8,4 kg und dem mitgelieferten Schultergurt lässt sich das Gerät zum Einsatzort tragen. Als Zubehör gibt es einen Kunststoffkoffer (0700500085). Die Schutzart ist IP23S, der zulässige Betriebstemperaturbereich liegt bei -10 bis +40 °C.Unterschied zum Rogue ET 200iP PROBeide Geräte haben 200 A maximalen Ausgangsstrom, 115/230 V Netzspannung und dieselben Einschaltdauern. Der ES 200i PRO ist ein E-Hand-Gerät mit Live-TIG-Betrieb und wiegt 8,4 kg. Der ET 200iP PRO ist ein WIG-Inverter mit HF-Zündung und Pulsfunktion (0,2 bis 500 Hz), er wiegt 9,6 kg und hat einen 4 m WIG-Brenner im Lieferumfang. Wer überwiegend mit Stabelektroden schweißt, ist beim ES richtig, wer vor allem WIG schweißt, beim ET.EinschaltdauerWie lange das Gerät am Stück belastet werden darf, hängt vom Strom ab. Die Daten für beide Verfahren:StromEinschaltdauerMMA-SpannungTIG-Spannung200 A25 %28,0 V18,0 V129 A60 %25,2 V15,2 V100 A100 %24,0 V14,0 VTypische EinsatzbereicheReparatur und WartungHoch- und ZivilbauLandmaschinenallgemeine FertigungE-Hand-Schweißen an legiertem und unlegiertem Stahl, Edelstahl und GusseisenTechnische DetailsVerfahrenE-Hand (MMA), Live-TIGNetzspannung115/230 V AC ± 15 %, 1~, 50/60 HzMaximaler Ausgangsstrom200 AEinstellbereich MMA20 bis 200 A (230 V)Einstellbereich Live-TIG10 bis 200 A (230 V)Einschaltdauer MMA200 A / 28,0 V bei 25 %; 129 A / 25,2 V bei 60 %; 100 A / 24,0 V bei 100 %Einschaltdauer TIG200 A / 18,0 V bei 25 %; 129 A / 15,2 V bei 60 %; 100 A / 14,0 V bei 100 %Leerlaufspannung78 V DC (VRD aktiv unter 30 V)Scheinleistung6,9 kVAPrimärstrom Imax MMA30 A (230 V), 29 A (115 V)Leistungsaufnahme Energiesparmodus50 WWirkungsgrad82 %Leistungsfaktor0,99Elektrodendurchmesserbis 4,0 mmGeneratorbetriebgeeignet, 7 kW empfohlenNetzkabellänge3 mSchutzartIP23SBetriebstemperatur-10 bis +40 °CAbmessungen (L x B x H)403 x 153 x 264 mmGewicht8,4 kgZertifizierungCELieferumfangStromquelle mit 3 m Netzkabel und SteckerSchultergurtElektrodenhalter3 m Rückleiterkabel mit KlemmeOptionales ZubehörNicht im Lieferumfang sind Fernregler, Koffer, WIG-Brenner und Fußpedal. Diese Teile sind als Zubehör gelistet:Kunststoffkoffer 0700500085Fernregler MMA 4 mit 10 m Kabel 0700500084Elektrodenhalter Handy 200 A 0700006900Rückleiterkabel 3 m 0700006901 oder 5 m 0700006885WIG-Brenner SR-B 17V 0700025514 oder SR-B 26V 0700025522, Fußpedal W4014450Häufig gestellte FragenWelche Elektroden passen? Der Elektrodendurchmesser reicht bis 4,0 mm. Die Rutil-Elektroden OK GoldRox 2,5 mm (60 bis 90 A) und 3,2 mm (90 bis 140 A) liegen im Einstellbereich des Geräts.Läuft das Gerät an 115 V? Ja, Netzspannung ist 115/230 V AC. Die angegebenen Einstellbereiche gelten für 230 V.Ist ein WIG-Brenner dabei? Nein, der Lieferumfang umfasst Elektrodenhalter und Rückleiterkabel. WIG-Brenner SR-B 17V und SR-B 26V sind als Zubehör gelistet.Kann ich das Gerät am Generator betreiben? Ja, der Generatorbetrieb ist möglich, empfohlen werden 7 kW.Individueller Bedarf & BeschaffungsserviceZubehör wie Koffer, Fernregler, WIG-Brenner oder Rückleiterkabel besorgen wir auf Anfrage, ebenso Elektroden in weiteren Durchmessern. Schreiben Sie uns über den Beschaffungsservice, wenn Sie das Gerät mit passendem Zubehör als Paket anfragen möchten.
ESAB Sentinel A50 Vorsatzscheibe außen, Gelb (Amber), HC Kratzfest, 0700600881
Optimierte Sicht und maximaler Schutz: Die gelbe Vorsatzscheibe für Ihren ESAB Sentinel A50 Mit der externen Vorsatzscheibe in der Farbe "Amber" (Gelb) (MPN 0700600881) rüsten Sie Ihren ESAB Sentinel A50 Schweißhelm nicht nur optisch auf, sondern verbessern gezielt Ihre Sichtverhältnisse. Diese Original ESAB Ersatzscheibe wurde speziell für die ikonische, sphärische Form des Sentinel A50 und A50 Air entwickelt. Sie ersetzt die klare Standardscheibe und bietet erfahrenen Schweißern einen entscheidenden Vorteil in puncto Kontrastwahrnehmung und Detailerkennung. Warum eine gelbe Vorsatzscheibe? Der Kontrast-Vorteil Während klare Schutzscheiben der Standard sind, schwören viele Profis auf gelb getönte Vorsatzscheiben. Die Tönung "Amber" filtert bestimmte Anteile des blauen Lichts heraus. Dies führt zu einer subjektiven Steigerung des Kontrasts und der Tiefenschärfe. Besonders in Werkstattumgebungen mit diffusem Licht oder beim präzisen Ansetzen der Elektrode kann dies eine enorme Erleichterung sein. Die Konturen des Werkstücks treten deutlicher hervor, und der Übergang zwischen Schmelzbad und erstarrter Schlacke lässt sich oft besser differenzieren. Auch im Schleifmodus (Grind Mode) des Helms sorgt die gelbe Tönung für eine hellere, freundlichere Wahrnehmung der Umgebung und kann die Augen bei langen Schichten entlasten. Sphärisches Design für reflexionsfreie Sicht Ein Markenzeichen des ESAB Sentinel A50 ist sein futuristisches Design mit der stark gewölbten, sphärischen Frontscheibe. Diese Bauform dient nicht nur der Ästhetik. Technisch gesehen verhindert die Wölbung, dass sich Spritzer und Schmauchspuren in Ecken festsetzen können – sie gleiten auf der glatten Oberfläche besser ab. Zudem reduziert die sphärische Form interne Reflexionen und sorgt dafür, dass die Sicht auch in den Randbereichen nicht verzerrt wird. Diese gelbe Ersatzscheibe entspricht exakt dieser Geometrie und fügt sich nahtlos in das Bündig-Design des Helms ein. Robuster Schutz für die teure Technik Die Hauptaufgabe der äußeren Vorsatzscheibe ist der Schutz der dahinterliegenden, empfindlichen Blendschutzkassette (ADF). Im harten Arbeitsalltag ist der Helm ständig Funkenflug, Metallspritzern, Hitze und Rauch ausgesetzt. Die ESAB Vorsatzscheibe besteht aus hochschlagfestem Polycarbonat, das effektiv verhindert, dass Partikel bis zum Filter durchdringen. Eine spezielle Hard-Coat (HC) Beschichtung macht die Oberfläche widerstandsfähiger gegen Kratzer ("Kratzfest"), was die Standzeit der Scheibe deutlich erhöht und Ihnen länger eine klare Sicht garantiert. Einfacher Wechsel und perfekte Passform Ein verschlissenes oder zerkratztes Visier ist nicht nur ein Sicherheitsrisiko, sondern belastet auch die Augen und führt zu schlechteren Schweißergebnissen. Der Austausch der Vorsatzscheibe ist beim Sentinel A50 revolutionär einfach: Dank des "Quick-Release"-Buttons an der Außenseite des Helms lässt sich die Scheibe in Sekundenschnelle und ohne Werkzeug wechseln. Einfach Knopf drücken, alte Scheibe entnehmen, die neue gelbe Scheibe einklicken – fertig. So minimieren Sie Ausfallzeiten und haben sofort wieder den vollen Durchblick. Technische Daten und Kompatibilität Produkttyp: Äußere Vorsatzscheibe (Front Cover Lens) Farbe/Tönung: Gelb / Amber (Kontraststeigernd) Kompatibilität: Exklusiv für ESAB Sentinel A50 und Sentinel A50 Air Material: Polycarbonat (Schlagfest) Beschichtung: Hard Coat (Kratzbeständig) Form: Sphärisch (Gewölbt) Normierung: CE geprüft, entspricht EN166 / EN175 Standards Lieferumfang 1 x ESAB Schutzscheibe außen, gelb (für Sentinel A50) (Hinweis: Bitte prüfen Sie die benötigte Stückzahl, Preis gilt in der Regel pro Stück) Individueller Bedarf & Zubehör Sie benötigen auch die inneren Vorsatzscheiben, klare Varianten oder Ersatzteile für das Kopfband des Sentinel? Wir führen das komplette Ersatzteilsortiment für ESAB Schweißhelme. Kontaktieren Sie unseren Beschaffungsservice für eine individuelle Beratung zur persönlichen Schutzausrüstung (PSA).

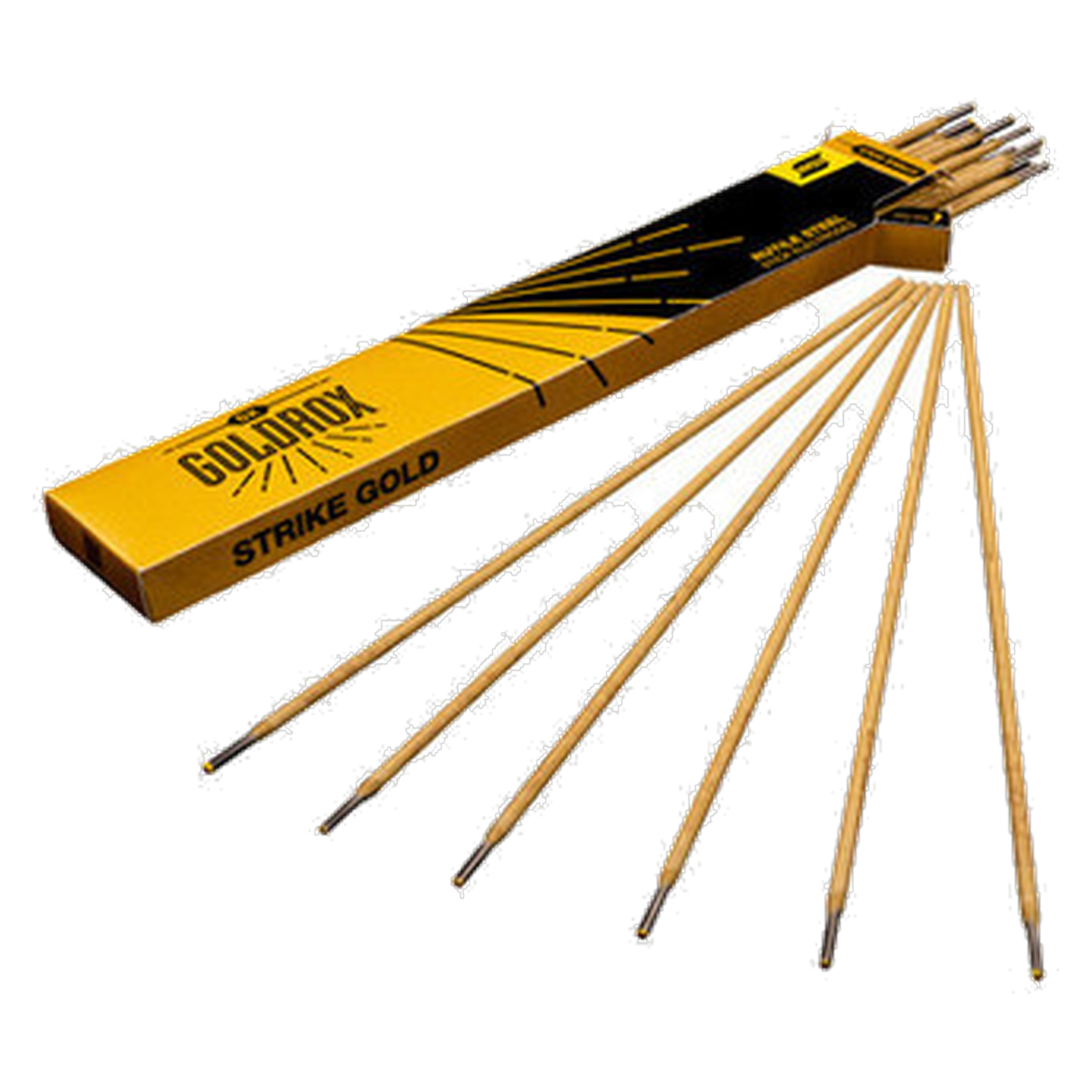

ESAB OK GoldRox Stabelektrode, Rutilzellulose, E 42 0 RC 11, Ø 2,5 x 350 mm, 1 kg, 46592535Z0
Die OK GoldRox in 2,5 x 350 mm ist die schlanke Ausführung dieser Rutilzellulose-Elektrode. Der Strombereich liegt bei 60 bis 90 A bei 25 V. Die Umhüllung ist gelb und hat eine Zündhilfe.Eigenschaften der ElektrodeDie GoldRox ist nach EN ISO 2560-A als E 42 0 RC 11 klassifiziert, nach SFA/AWS A5.1 als E6013. Der Legierungstyp ist Kohlenstoff-Mangan. Das Schweißgut hat eine Zugfestigkeit von 520 MPa und eine Kerbschlagarbeit von 60 J bei 0 °C. Geschweißt wird mit Gleichstrom an beiden Polen oder mit Wechselstrom, ESAB empfiehlt den Minuspol. Für Wechselstrom braucht der Trafo mindestens 50 V Leerlaufspannung. Sie ist in allen Positionen einsetzbar, auch für Fallnähte (PG) und Überkopfnähte (PE).Primer und Zunder stören die Elektrode wenig, die Schlacke lässt sich leicht entfernen, und es entstehen nur geringe Spritzer.Typische EinsatzbereicheHeft- und Montageschweißungen im Metallbauleichter StahlbauTankbau und SchiffbauAbschmelzdaten für den Durchmesser 2,5 mmBei 90 % des maximalen Stroms schmilzt eine Elektrode in 49 s ab, die Abschmelzleistung beträgt 0,8 kg/h. Das Ausbringen liegt bei 62 %, auf 1 kg Schweißgut kommen 91 Elektroden. Die Arbeitsspannung ist 25 V. Wer mehr Strom braucht, findet die Elektrode auch mit 3,2 mm Durchmesser.Ø 2,5 mm (diese Elektrode)Ø 3,2 mmStrombereich60 bis 90 A90 bis 140 ASpannung25 V24 VAbschmelzleistung0,8 kg/h1,1 kg/hAusbringen62 %59 %Elektroden je kg Schweißgut9159Abschmelzzeit bei 90 % Imax49 s57 sZulassungenESAB führt je nach Werksstandort ABS 2, BV 2, CE EN 13479, DB 10.039.48, LR 2, UKCA EN 13479 und VdTÜV 19622 auf. Welche davon für eine Lieferung gilt, hängt vom Werksstandort ab. Die Elektroden sind 350 mm lang und werden in der 1-kg-Packung geliefert.Technische DetailsElektrodentypRutilzellulose-umhüllte Stabelektrode, gelbe Umhüllung, mit ZündhilfeKlassifikationEN ISO 2560-A: E 42 0 RC 11; SFA/AWS A5.1: E6013LegierungstypKohlenstoff-ManganDurchmesser2,5 mmElektrodenlänge350 mmPackungsgröße1 kgStrombereich60 bis 90 ASpannung25 VSchweißstromDC+-, ACSchweißpositionenalle, auch Fallnaht (PG) und Überkopf (PE)Zugfestigkeit (ISO)520 MPaKerbschlagarbeit (ISO)60 J bei 0 °CAusbringen62 %Elektroden je kg Schweißgut91Abschmelzzeit je Elektrode bei 90 % Imax49 sAbschmelzleistung0,8 kg/hLieferumfang1 kg Stabelektroden OK GoldRox, Ø 2,5 x 350 mmIndividueller Bedarf & BeschaffungsserviceAls E-Hand-Stromquelle mit Einstellbereich 20 bis 200 A führen wir den ESAB Rogue ES 200i PRO. Andere Durchmesser, größere Mengen oder Elektroden für andere Werkstoffe fragen Sie über unseren Beschaffungsservice an.
ESAB OK GoldRox Stabelektrode, Rutilzellulose, E 42 0 RC 11, Ø 3,2 x 350 mm, 1 kg, 46593235Z0
90 bis 140 A bei 24 V und 1,1 kg/h Abschmelzleistung: Das sind die Eckdaten der OK GoldRox mit 3,2 mm Durchmesser. Die Elektrode ist 350 mm lang, die Packung wiegt 1 kg. Sie ist die Ausführung für höhere Ströme neben der 2,5-mm-Elektrode (60 bis 90 A). Beide haben eine gelbe Umhüllung mit Zündhilfe.SchweißdatenPro Elektrode dauert das Abschmelzen bei 90 % des maximalen Stroms 57 s. Das Ausbringen beträgt 59 %, für 1 kg Schweißgut werden 59 Elektroden verbraucht. Der Schweißstrom ist DC+- oder AC. ESAB empfiehlt Gleichstrom am Minuspol, der Pluspol geht auch. Bei Wechselstrom muss der Trafo mindestens 50 V Leerlaufspannung haben.Klassifikation und SchweißgutEN ISO 2560-A führt die Elektrode als E 42 0 RC 11, SFA/AWS A5.1 als E6013, Legierungstyp Kohlenstoff-Mangan. Die Zugfestigkeit des Schweißguts beträgt 520 MPa, die Kerbschlagarbeit 60 J bei 0 °C. Geschweißt werden kann in allen Positionen, auch Fallnaht (PG) und Überkopf (PE).Unterschied zur 2,5-mm-ElektrodeMit dem größeren Durchmesser steigen Strombereich und Abschmelzleistung, das Ausbringen sinkt leicht.Ø 2,5 mmØ 3,2 mm (diese Elektrode)Strombereich60 bis 90 A90 bis 140 ASpannung25 V24 VAbschmelzleistung0,8 kg/h1,1 kg/hAusbringen62 %59 %Elektroden je kg Schweißgut9159Abschmelzzeit bei 90 % Imax49 s57 sTypische EinsatzbereicheDie GoldRox ist als Heft- und Montageelektrode für Metallbau, leichten Stahlbau, Tankbau und Schiffbau beschrieben. Sie ist unempfindlich gegen Primer und Zunder, die Schlacke lässt sich leicht entfernen, die Spritzerbildung ist gering.ZulassungenJe nach Werksstandort: ABS 2, BV 2, CE EN 13479, DB 10.039.48, LR 2, UKCA EN 13479 und VdTÜV 19622.Technische DetailsDurchmesser3,2 mmElektrodenlänge350 mmPackungsgröße1 kgStrombereich90 bis 140 ASpannung24 VAbschmelzleistung1,1 kg/hAbschmelzzeit je Elektrode bei 90 % Imax57 sAusbringen59 %Elektroden je kg Schweißgut59ElektrodentypRutilzellulose-umhüllt, gelbe Umhüllung, mit ZündhilfeKlassifikationEN ISO 2560-A: E 42 0 RC 11; SFA/AWS A5.1: E6013LegierungstypKohlenstoff-ManganSchweißstromDC+-, ACSchweißpositionenalle, auch PG und PEZugfestigkeit (ISO)520 MPaKerbschlagarbeit (ISO)60 J bei 0 °CLieferumfang1 kg Stabelektroden OK GoldRox, Ø 3,2 x 350 mmIndividueller Bedarf & BeschaffungsserviceAls Inverter für das E-Hand-Schweißen mit Elektroden bis 4,0 mm Durchmesser führen wir den ESAB Rogue ES 200i PRO, dessen Einstellbereich bis 200 A reicht. Für andere Elektroden oder größere Mengen nutzen Sie den Beschaffungsservice.
ESAB OK Tigrod 12.64 WIG-Schweißstab, G4Si1 / ER70S-6, Ø 2,0 x 1000 mm, 5 kg, 126420R150
126420R150 ist der OK Tigrod 12.64 mit 2,0 mm Durchmesser. Die Stäbe sind 1000 mm lang und liegen zu 5 kg in einer Packung. Der Zusatzwerkstoff gehört zu den Kohlenstoff-Mangan-Stählen und wird zum WIG-Schweißen un- und niedriglegierter Stähle eingesetzt. Dünner gibt es ihn mit 1,6 mm, dicker mit 2,4 mm und 3,2 mm.Welche Stähle passenDer Stab ist für Wurzel- und Verbindungsschweißungen an unlegierten und niedriglegierten Stählen vorgesehen. Dazu zählen allgemeine Baustähle, Feinkornbaustähle und Druckbehälterstähle. Als Beispiele führt ESAB Güten von P235/S235 bis P460/S460 auf, eignungsgeprüft bis -40 °C.Typische EinsatzbereicheWurzelschweißungen an un- und niedriglegierten StählenVerbindungsschweißungen an allgemeinen Baustählen und FeinkornbaustählenSchweißungen an Druckbehälterstählen mit Anforderungen bis -40 °COb 2,0 mm der passende Durchmesser ist, entscheiden Nahtgeometrie und Stromstärke an der Anlage. Wer dieselbe Aufgabe mit einem anderen Durchmesser lösen will, findet in der Tabelle die Nummern der Reihe.1,6 mm126416R1502,0 mm (diese Variante)126420R1502,4 mm126424R1503,2 mm126432R150Zulassungen und KlassifikationNach EN ISO 636-A ist der Draht W 4Si1, das Schweißgut W 46 5 4Si1. Die AWS-Bezeichnung nach SFA A5.18 lautet ER70S-6. An Zulassungen sind je nach Werksstandort aufgeführt: ABS 3Y (I1), BV 3YM, CE EN 13479, DB 42.039.48, DNV-GL III YM (I1), LR 3Y H15 (I1), UKCA EN 13479 und VdTÜV 05260.Mechanische WerteDas unbehandelte Schweißgut erreicht nach EN 525 MPa Streckgrenze, 595 MPa Zugfestigkeit und 26 % Bruchdehnung. Die Kerbschlagarbeit liegt bei 150 J (-40 °C) und 90 J (-50 °C). Nach AWS-Prüfung sind es 510 MPa, 610 MPa und 30 %. Geschweißt wird mit Argon (I1, EN ISO 14175).Technische DetailsDurchmesser2,0 mmStablänge1000 mmPackungsgröße5 kgDrahttypKupferummantelter WIG-Stab, G4Si1 / ER70S-6LegierungstypKohlenstoff-Mangan-StahlSchutzgasI1 (Argon, EN ISO 14175)Klassifikation DrahtEN ISO 636-A: W 4Si1; SFA/AWS A5.18: ER70S-6Klassifikation SchweißgutEN ISO 636-A: W 46 5 4Si1Streckgrenze / Zugfestigkeit / Bruchdehnung (EN)525 MPa / 595 MPa / 26 %Streckgrenze / Zugfestigkeit / Bruchdehnung (AWS)510 MPa / 610 MPa / 30 %Kerbschlagarbeit (EN)150 J bei -40 °C; 90 J bei -50 °CDrahtzusammensetzung C / Mn / Si0,074 / 1,68 / 0,95 %Schweißgut C / Mn / Si / S / P0,08 / 1,28 / 0,80 / 0,013 / 0,015 %Lieferumfang1 Packung OK Tigrod 12.64, 5 kg, Stäbe Ø 2,0 mm, Länge 1000 mmIndividueller Bedarf & BeschaffungsserviceFür den Aufbau eines WIG-Arbeitsplatzes führen wir auch das Inverter-Gerät ESAB Rogue ET 200iP PRO. Weitere Durchmesser, größere Mengen oder Zusatzwerkstoffe für andere Stähle fragen Sie über unseren Beschaffungsservice an.
ESAB OK Tigrod 12.64 WIG-Schweißstab, G4Si1 / ER70S-6, Ø 2,4 x 1000 mm, 5 kg, 126424R150
Der OK Tigrod 12.64 ist für das WIG-Schweißen von Baustahl, Feinkornbaustahl und Druckbehälterstahl vorgesehen, die Kerbschlagarbeit beträgt 150 J bei -40 °C. Diese Ausführung hat 2,4 mm Durchmesser, 1000 mm Stablänge und kommt in der 5-kg-Packung. Dünner ist der Stab als 2,0 mm erhältlich, dicker mit 3,2 mm.Typische EinsatzbereicheDer Stab ist für Wurzel- und Verbindungsschweißungen an un- und niedriglegierten Stählen gedacht, darunter allgemeine Baustähle, Feinkornbaustähle und Druckbehälterstähle. Aufgeführte Stahlgüten reichen von P235/S235 bis P460/S460 und ähnliche, eignungsgeprüft bis -40 °C. Die Stäbe werden unter Argon (I1) verschweißt. Bei -50 °C liegt die Kerbschlagarbeit noch bei 90 J.Aufbau und KlassifikationEs ist ein kupferummantelter Massivstab, Drahttyp G4Si1 / ER70S-6, Legierungstyp Kohlenstoff-Mangan-Stahl. Nach EN ISO 636-A gilt der Draht als W 4Si1 und das Schweißgut als W 46 5 4Si1, nach SFA/AWS A5.18 als ER70S-6. Der Draht enthält 0,074 % C, 1,68 % Mn und 0,95 % Si. Klassifikation, Analyse und Kennwerte sind bei allen vier Durchmessern dieser Reihe gleich, nur der Stabdurchmesser unterscheidet sich.Prüfwerte nach EN und AWSEN, unbehandelt: Streckgrenze 525 MPa, Zugfestigkeit 595 MPa, Bruchdehnung 26 %AWS, unbehandelt: Streckgrenze 510 MPa, Zugfestigkeit 610 MPa, Bruchdehnung 30 %Kerbschlagarbeit nach EN: 150 J bei -40 °C und 90 J bei -50 °CDie Analyse des reinen Schweißguts: 0,08 % C, 1,28 % Mn, 0,80 % Si, 0,013 % S, 0,015 % P.ZulassungenJe nach Werksstandort gelten ABS 3Y (I1), BV 3YM, CE EN 13479, DB 42.039.48, DNV-GL III YM (I1), LR 3Y H15 (I1), UKCA EN 13479 und VdTÜV 05260.Technische DetailsDurchmesser2,4 mmStablänge1000 mmPackungsgröße5 kgDrahttypG4Si1 / ER70S-6, kupferummanteltKlassifikation SchweißgutEN ISO 636-A: W 46 5 4Si1Klassifikation DrahtEN ISO 636-A: W 4Si1; SFA/AWS A5.18: ER70S-6LegierungstypKohlenstoff-Mangan-StahlSchutzgasI1 (Argon, EN ISO 14175)Streckgrenze EN525 MPaZugfestigkeit EN595 MPaBruchdehnung EN26 %Kerbschlagarbeit EN150 J bei -40 °C, 90 J bei -50 °CStreckgrenze AWS510 MPaZugfestigkeit AWS610 MPaBruchdehnung AWS30 %Schweißgut C / Mn / Si / S / P0,08 / 1,28 / 0,80 / 0,013 / 0,015 %Lieferumfang1 Packung OK Tigrod 12.64, 5 kg, Stäbe Ø 2,4 mm, Länge 1000 mmIndividueller Bedarf & BeschaffungsserviceFür WIG-Schweißen an Baustahl führen wir den ESAB WIG-Brennerhalter und das Inverter-Gerät Rogue ET 200iP PRO. Andere Durchmesser und Mengen auf Anfrage über den Beschaffungsservice.
ESAB Eco Holder Handy 300 Elektrodenhalter, Schraubkopf, 300 A bei 35 % ED, 0700006016
Der ESAB Eco Holder Handy 300 ist ein Schraubkopf-Elektrodenhalter für das E-Hand-Schweißen, ausgelegt für 300 A bei 35 % Einschaltdauer. Kopf und Griff sind vollisoliert. Mit dem Kabel ist der Halter über eine Quetschverbindung verbunden.Welcher Handy passt zu welchem StromDie Handy-Reihe von ESAB gibt es in mehreren Stromstufen. Der Handy 300 liegt zwischen dem Handy 200 und dem Handy 400. Der Handy 400 ist mit 400 A bei 35 % Einschaltdauer angegeben und hat die Nummer 0700006013.ModellNennstromHandy 200 (0700006003)200 AHandy 300 (dieser Halter)300 A bei 35 % EinschaltdauerHandy 400 (0700006013)400 A bei 35 % EinschaltdauerTypische EinsatzbereicheDer Halter ist für das Schweißen mit Stabelektroden gedacht. Der Nennstrom von 300 A gilt bei 35 % Einschaltdauer.Technische DetailsBauartSchraubkopf, Kopf und Griff vollisoliertNennstrom300 A bei 35 % EinschaltdauerKabelanschlussQuetschverbindung zum SchweißkabelKennzeichnungCE-ZeichenLieferumfang1 Elektrodenhalter Eco Holder Handy 300Individueller Bedarf & BeschaffungsserviceSchweißkabel, Rückleiterzangen oder Stromquellen für das E-Hand-Schweißen wie den Rogue ES 200i PRO besorgen wir auf Anfrage. Nutzen Sie dafür den Beschaffungsservice.
ESAB Stabelektrode OK AlSi5, VE 10 Stück, 96022430U0
ESAB Stabelektrode OK AlSi5 – für Aluminium-Schweißungen Die ESAB OK AlSi5 (96022430U0) ist eine hochwertige Stabelektrode zum Schweißen von Aluminium-Legierungen mit bis zu 7 % Siliziumgehalt. Sie wird in einer praktischen Verpackungseinheit von 10 Stück geliefert und eignet sich ideal für Reparatur, Instandhaltung und Fertigung. Dank des Siliziumanteils verbessert die Elektrode die Fließfähigkeit und reduziert die Heißrissneigung. Dadurch entstehen saubere, porenarme Schweißnähte mit hoher Korrosionsbeständigkeit und guten mechanischen Eigenschaften. Typische Einsatzgebiete sind der Fahrzeugbau, Schiffbau, die Luftfahrttechnik sowie Reparatur- und Instandhaltungsarbeiten an Aluminiumkonstruktionen. Wichtige Merkmale: Schweißen von Aluminium-Legierungen bis 7 % Si Saubere, porenarme Schweißnähte mit hoher Beständigkeit Sehr gute Fließfähigkeit, geringe Heißrissneigung Geeignet für Reparatur, Instandhaltung und Fertigung Einsatz in Fahrzeugbau, Schiffbau und Luftfahrttechnik Technische Daten (Auszug): Hersteller: ESAB Modell: OK AlSi5 Artikelnummer: 96022430U0 Typ: Stabelektrode für Aluminium Schweißstrom: Gleichstrom DC+ Siliziumgehalt: ca. 5 % Verpackungseinheit: 10 Stück Anwendungsbereich: Aluminiumkonstruktionen und Reparaturen Lieferumfang: 10 × ESAB Stabelektroden OK AlSi5
ESAB Sentinel A50 Innenschutzscheibe, 100 x 64 mm, VE 5 Stück, 0700000808
Die Innenschutzscheibe 0700000808 ist ein Ersatzteil für den ESAB Sentinel A50. Sie misst 100 x 64 mm und wird in der Verpackungseinheit zu 5 Stück geliefert. In der Teileliste der ESAB-Anleitung zum A50 steht sie als Position 5, englisch Inside Cover Lens.Passend zum Sentinel A50Die Scheibe gehört zum Sentinel A50. Der Sentinel A60 hat eine eigene Innenschutzscheibe mit anderen Maßen (121,5 x 74,5 mm, Nummer 0700600866). Die Teile sind deshalb nicht austauschbar, wer einen Sentinel A60 besitzt, braucht die A60-Scheibe. Prüfen Sie vor der Bestellung das Modell und die Teilenummer an Ihrem Helm.Typische EinsatzbereicheDie Innenschutzscheibe ersetzt die vorhandene Scheibe am Sentinel A50. Mit 5 Scheiben in der Verpackungseinheit haben Sie Vorrat für mehrere Wechsel am selben Helm. Zum Sentinel A50 gehört außerdem die Außenschutzscheibe an der Helmfront.Technische DetailsProduktartErsatz-Innenschutzscheibe (Inside Cover Lens)Passend zuESAB Sentinel A50Abmessung100 x 64 mmPosition in der Teileliste5Verpackungseinheit5 StückLieferumfang1 Verpackungseinheit mit 5 Innenschutzscheiben für den ESAB Sentinel A50Individueller Bedarf & BeschaffungsserviceBrauchen Sie weitere Ersatzteile für den Sentinel A50, andere Scheiben oder Zubehör für mehrere Helme? Fragen Sie über unseren Beschaffungsservice an.

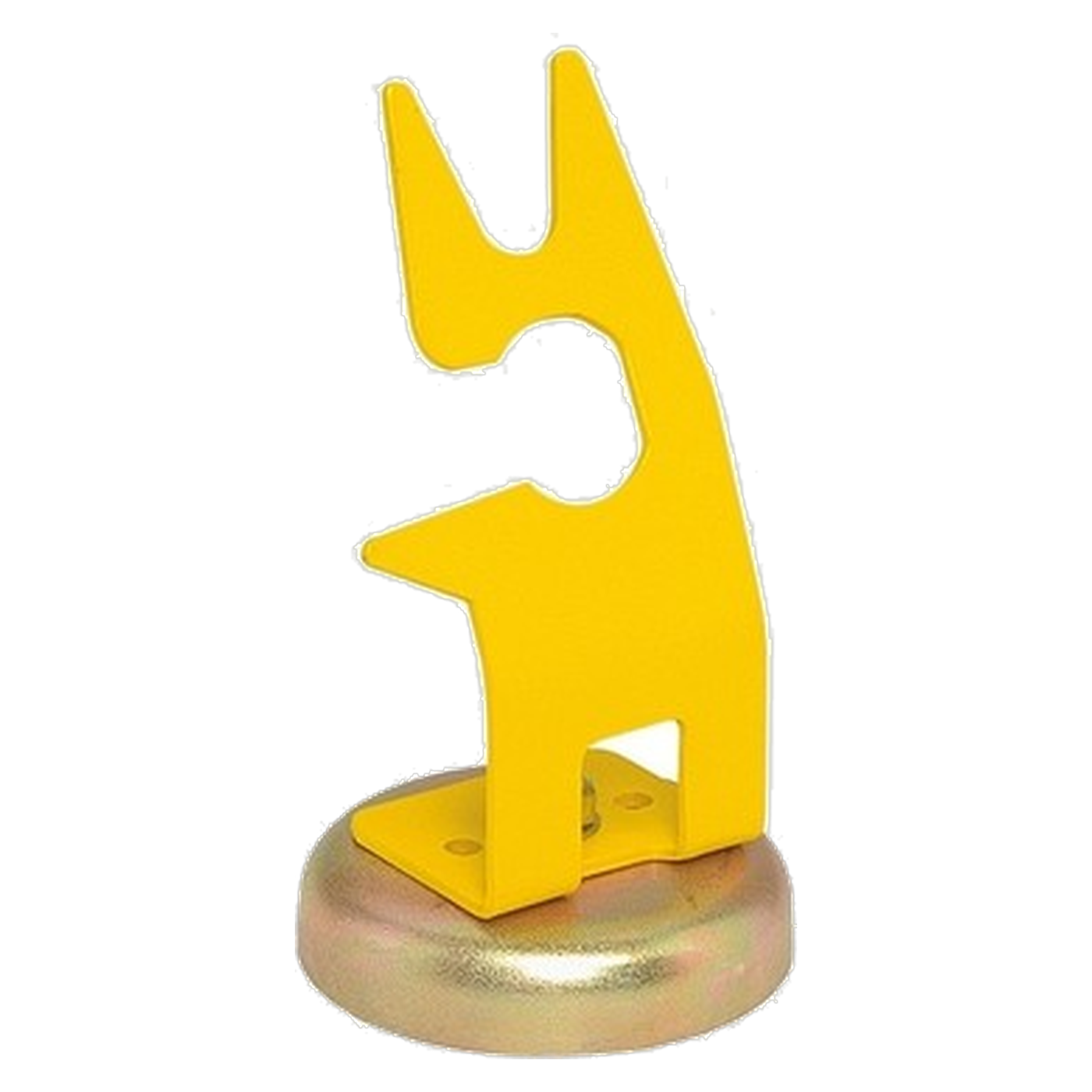

ESAB WIG-Brennerhalter mit Magnetfuß, Brennerablage für die meisten WIG-Brenner, 0760022400
Wird der WIG-Brenner bei einer Schweißunterbrechung irgendwo auf dem Werkstück abgelegt, kann er einen Kurzschluss auslösen. Dabei wird die Wolframspitze zerstört, und die Keramikdüse kann platzen. Der ESAB WIG-Brennerhalter 0760022400 gibt dem Brenner einen festen Platz am Arbeitsplatz.Sichere Ablage bei SchweißunterbrechungenESAB beschreibt den Halter als Arbeitsplatzausrüstung zur sicheren Ablage des WIG-Brenners, wenn das Schweißen unterbrochen wird. Der Brenner liegt im Halter statt auf dem Werkstück, wo die Wolframspitze Kontakt bekommen könnte.MagnetfußDer Halter hat einen Magnetfuß. Er haftet damit auf magnetisierbaren Flächen am Arbeitsplatz. Er ist für die meisten WIG-Brenner geeignet. Bei besonderen Brennerformen prüfen Sie vor der Bestellung, ob der Halter Ihren Brenner aufnimmt. Die Farbe des Halters ist gelb.Typische EinsatzbereicheAblage des WIG-Brenners bei SchweißunterbrechungenSchutz von Wolframspitze und Keramikdüse zwischen zwei NähtenOrdnung am WIG-ArbeitsplatzFür WIG-Arbeiten führen wir auch den ESAB Rogue ET 200iP PRO (WIG-Inverter, 10 bis 200 A) und passende Zusatzwerkstoffe wie den OK Tigrod 12.64 in 2,0 mm.Technische DetailsProduktartBrennerablage für WIG-BrennerBefestigungMagnetfußPassend fürdie meisten WIG-BrennerFarbegelbLieferumfang1 WIG-BrennerhalterIndividueller Bedarf & BeschaffungsserviceBrauchen Sie Verschleißteile für den WIG-Brenner, mehrere Halter für eine Werkstatt oder Zubehör für andere Schweißverfahren? Fragen Sie über unseren Beschaffungsservice an.

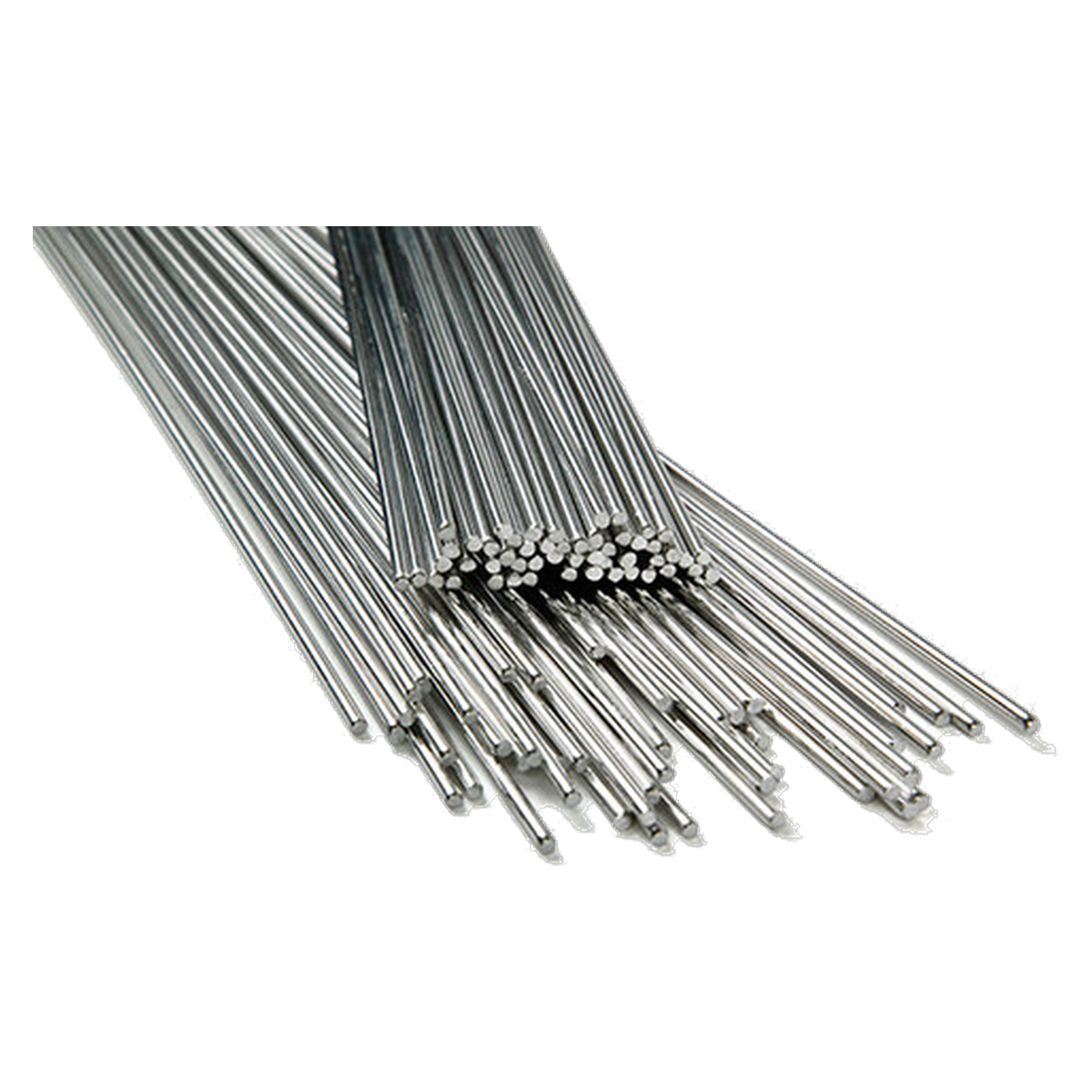

ESAB OK Tigrod 12.64 WIG-Schweißstab, G4Si1 / ER70S-6, Ø 1,6 x 1000 mm, 5 kg, 126416R150
Der OK Tigrod 12.64 in 1,6 mm ist ein kupferummantelter Massivstab für das WIG-Schweißen von un- und niedriglegierten Stählen. Die Stäbe sind 1000 mm lang und kommen in der 5-kg-Packung. Neben dieser Ausführung (126416R150) führt LT Laborhandel den Stab mit 2,0 mm, 2,4 mm und 3,2 mm Durchmesser.Klassifikation des ZusatzwerkstoffsNach EN ISO 636-A ist der Draht als W 4Si1 eingestuft und das Schweißgut als W 46 5 4Si1. Nach SFA/AWS A5.18 gilt ER70S-6, als Drahttyp ist G4Si1 / ER70S-6 angegeben. Der Legierungstyp ist Kohlenstoff-Mangan-Stahl, die Drahtzusammensetzung liegt bei 0,074 % Kohlenstoff, 1,68 % Mangan und 0,95 % Silizium. Als Schutzgas ist I1 nach EN ISO 14175 vorgesehen, also Argon.Kennwerte des SchweißgutsIm unbehandelten Zustand hat das Schweißgut nach EN eine Streckgrenze von 525 MPa, eine Zugfestigkeit von 595 MPa und eine Bruchdehnung von 26 %. Die Kerbschlagarbeit beträgt 150 J bei -40 °C und noch 90 J bei -50 °C. Nach AWS sind es 510 MPa Streckgrenze, 610 MPa Zugfestigkeit und 30 % Bruchdehnung. Die Analyse des Schweißguts liegt bei 0,08 % C, 1,28 % Mn, 0,80 % Si, 0,013 % S und 0,015 % P.Klassifikation und Kennwerte sind bei allen vier Durchmessern gleich. Welcher Durchmesser passt, hängt von Nahtvorbereitung und Schweißstrom ab.Typische EinsatzbereicheWurzel- und Verbindungsschweißungen an un- und niedriglegierten Stählenallgemeine Baustähle und FeinkornbaustähleDruckbehälterstähle, etwa von P235/S235 bis P460/S460, eignungsgeprüft bis -40 °CZulassungenJe nach Werksstandort liegen folgende Zulassungen vor: ABS 3Y (I1), BV 3YM, CE EN 13479, DB 42.039.48, DNV-GL III YM (I1), LR 3Y H15 (I1), UKCA EN 13479 und VdTÜV 05260. Welche davon für eine Lieferung gilt, hängt vom Werksstandort ab.WIG-Stromquelle im SortimentAls WIG-Stromquelle führt LT Laborhandel den ESAB Rogue ET 200iP PRO mit einem Einstellbereich von 10 bis 200 A.Technische DetailsProduktartWIG-Schweißstab (Massivstab), kupferummanteltDrahttypG4Si1 / ER70S-6Durchmesser1,6 mmStablänge1000 mmPackungsgröße5 kgKlassifikation SchweißgutEN ISO 636-A: W 46 5 4Si1Klassifikation DrahtEN ISO 636-A: W 4Si1; SFA/AWS A5.18: ER70S-6LegierungstypKohlenstoff-Mangan-StahlSchutzgasI1 (Argon, EN ISO 14175)Streckgrenze (EN, unbehandelt)525 MPaZugfestigkeit (EN, unbehandelt)595 MPaBruchdehnung (EN, unbehandelt)26 %Kerbschlagarbeit (EN)150 J bei -40 °C, 90 J bei -50 °CStreckgrenze (AWS, unbehandelt)510 MPaZugfestigkeit (AWS, unbehandelt)610 MPaBruchdehnung (AWS, unbehandelt)30 %Drahtzusammensetzung C / Mn / Si0,074 / 1,68 / 0,95 %Schweißgut C / Mn / Si / S / P0,08 / 1,28 / 0,80 / 0,013 / 0,015 %Lieferumfang1 Packung OK Tigrod 12.64, 5 kg, Stäbe Ø 1,6 mm, Länge 1000 mmIndividueller Bedarf & BeschaffungsserviceAndere Durchmesser, größere Mengen oder Zusatzwerkstoffe für andere Stahlgruppen besorgen wir auf Anfrage. Schreiben Sie uns über den Beschaffungsservice.

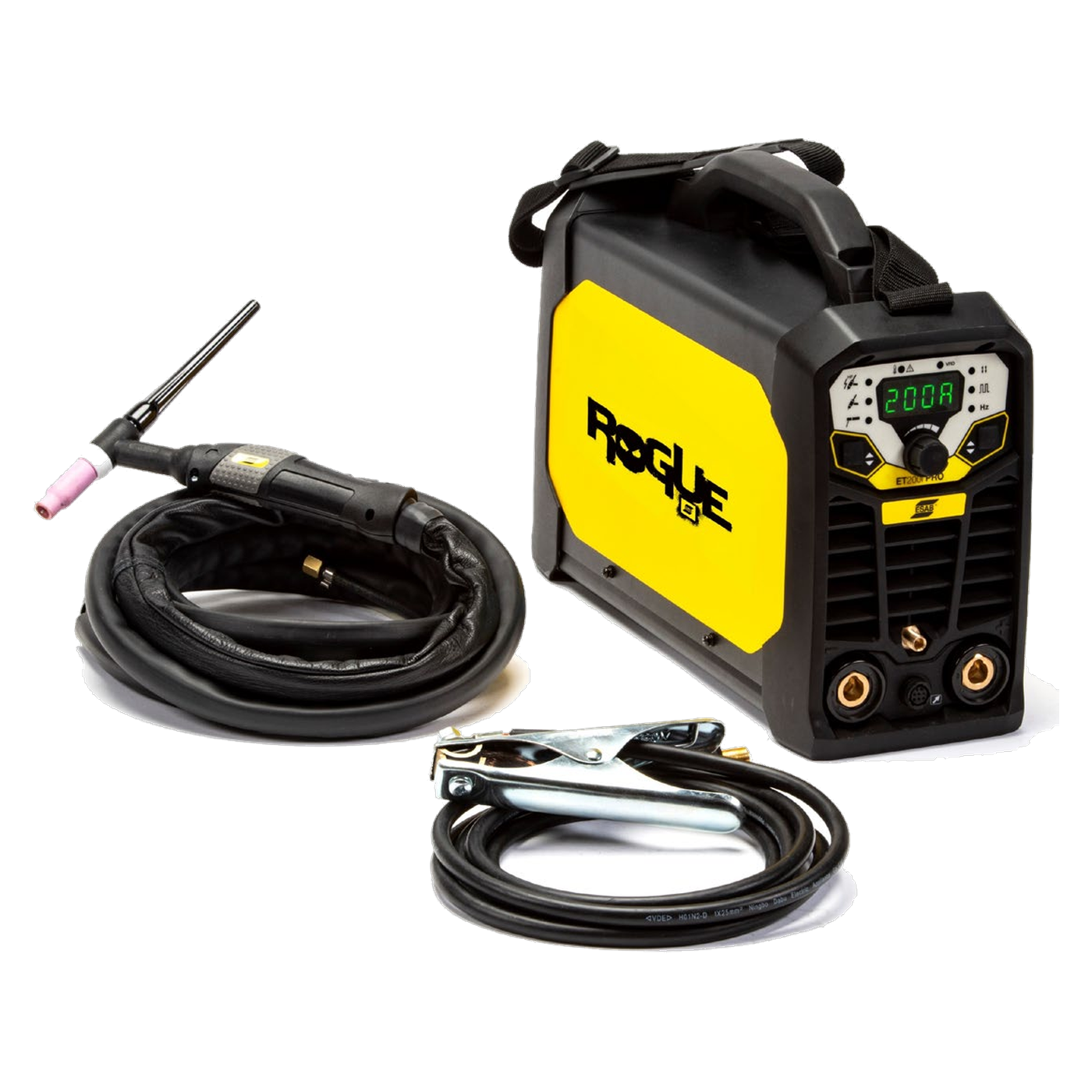

ESAB Rogue ET 200iP PRO WIG-Inverter mit HF-Zündung, E-Hand (MMA) und Puls, 200 A, 115/230 V, 0700500081
Der ESAB Rogue ET 200iP PRO zündet den Lichtbogen per HF und lässt Gasvorströmung, Startstrom, Up-Slope, Down-Slope, Endstrom und Gasnachströmung einstellen, im 2- oder 4-Takt. Dazu kommt eine Pulsfunktion von 0,2 bis 500 Hz in der PRO-Ausführung. Das Gerät schweißt außerdem E-Hand (MMA).WIG mit HF-Zündung und PulsDer Einstellbereich liegt bei 10 bis 200 A. Zum Lieferumfang gehören ein 4 m langer WIG-Brenner vom Typ SR-B 26, ein Verschleißteilsatz mit Wolframelektrode und ein 3 m langes Rückleiterkabel mit Klemme. Die Stromregelung lässt sich auf mehrere Arten erweitern: Es gibt Brenner mit Fernregelung (SR-B 26FX-R) und ein Fußpedal als Zubehör, die Nummern stehen unter Optionales Zubehör.E-Hand mit Hot Start und Arc ForceFür das Schweißen mit Stabelektroden lassen sich Hot Start und Arc Force einstellen, der Strom ist von 10 bis 200 A einstellbar. Bei 100 A (24,0 V) darf das Gerät dauerhaft laufen, bei 129 A (25,2 V) mit 60 % Einschaltdauer und bei 200 A (28,0 V) mit 25 %. Ein Elektrodenhalter gehört nicht zum Lieferumfang, der Elektrodenhalter Handy 200 A (0700006900) ist als Zubehör gelistet.Unterschied zum Rogue ES 200i PRODer Rogue ES 200i PRO ist ein E-Hand-Gerät mit Live-TIG-Betrieb, 8,4 kg schwer, Einstellbereich im MMA-Betrieb 20 bis 200 A. Der ET 200iP PRO beginnt bei 10 A, wiegt 9,6 kg und hat HF-Zündung, Pulsfunktion und den Brenner im Lieferumfang. Beide Geräte haben dieselbe Netzspannung, denselben maximalen Ausgangsstrom und dieselben Einschaltdauern bei 200 A, 129 A und 100 A.Netz, Generator und EinschaltdauerDas Gerät läuft an 115/230 V AC mit ±15 % Toleranz bei 50 oder 60 Hz, die Scheinleistung beträgt 7 kVA. Im Energiesparmodus zieht es 50 W. Das Gerät ist für den Generatorbetrieb geeignet (7 kW). Bei der Einschaltdauer gilt in beiden Verfahren:StromEinschaltdauerMMA-SpannungWIG-Spannung200 A25 %28,0 V18,0 V129 A60 %25,2 V15,2 V100 A100 %24,0 V14,0 VGehäuse und UmgebungDas Gehäuse misst 403 x 153 x 264 mm und wiegt 9,6 kg. Ein Schultergurt gehört zum Lieferumfang. Die Schutzart ist IP23S, der Betriebstemperaturbereich liegt zwischen -10 und +40 °C. Das Netzkabel ist 3 m lang.Typische EinsatzbereicheLebensmittel und GetränkeReparatur und WartungHochbauLandmaschinenallgemeine FertigungZubehör für den WIG-ArbeitsplatzAls Zusatzwerkstoff für un- und niedriglegierte Stähle führt LT Laborhandel den WIG-Stab OK Tigrod 12.64 (G4Si1 / ER70S-6, Schutzgas Argon I1) in 1,6 mm und 2,0 mm Durchmesser, 1000 mm lang. Das Schweißgut erreicht 150 J Kerbschlagarbeit bei -40 °C. Für die Pausen gibt es den WIG-Brennerhalter mit Magnetfuß. Er schützt die Wolframspitze vor Kurzschlüssen, wenn der Brenner zwischen zwei Nähten abgelegt wird.Technische DetailsVerfahrenWIG mit HF-Zündung, E-Hand (MMA)Netzspannung115/230 V AC ± 15 %, 1~, 50/60 HzMaximaler Ausgangsstrom200 AEinstellbereich10 bis 200 AEinschaltdauer MMA200 A / 28,0 V bei 25 %; 129 A / 25,2 V bei 60 %; 100 A / 24,0 V bei 100 %Einschaltdauer WIG200 A / 18,0 V bei 25 %; 129 A / 15,2 V bei 60 %; 100 A / 14,0 V bei 100 %Puls (PRO)0,2 bis 500 HzWIG-ParameterGasvorströmung, Startstrom, Up-Slope, Down-Slope, Endstrom, Gasnachströmung, 2-/4-TaktMMAHot Start und Arc Force einstellbarLeerlaufspannung78 V DCScheinleistung7 kVALeistungsaufnahme Energiesparmodus50 WGeneratorbetriebgeeignet, 7 kWNetzkabellänge3 mVerlängerungskabelbis 100 m (nur PRO)SchutzartIP23SBetriebstemperatur-10 bis +40 °CAbmessungen (L x B x H)403 x 153 x 264 mmGewicht9,6 kgZertifizierungCELieferumfangStromquelle mit 3 m Netzkabel und SteckerSchultergurt4 m WIG-Brenner SR-B 26Verschleißteilsatz inklusive Wolframelektrode3 m Rückleiterkabel mit KlemmeOptionales ZubehörFernregler MMA 4 mit 10 m Kabel 0700500084Elektrodenhalter Handy 200 A 0700006900Rückleiterkabel 3 m 0700006901 oder 5 m 0700006885WIG-Brenner SR-B 26 mit 4 m 0700025580 oder 8 m 0700025581SR-B 26FX-R mit Fernregelung 0700025589 oder 0700025590, Fußpedal W4014450Häufig gestellte FragenWelche Verfahren schweißt das Gerät? WIG mit HF-Zündung und E-Hand (MMA), der Einstellbereich ist 10 bis 200 A.Ist ein WIG-Brenner im Lieferumfang? Ja, ein 4 m langer Brenner vom Typ SR-B 26 mit Verschleißteilsatz und Wolframelektrode.Gehört ein Elektrodenhalter dazu? Nein, für den E-Hand-Betrieb ist der Elektrodenhalter Handy 200 A (0700006900) als Zubehör gelistet.Kann ich das Gerät am Generator betreiben? Ja, das Gerät ist für den Generatorbetrieb geeignet (7 kW). Die Netzspannung ist 115/230 V AC.Individueller Bedarf & BeschaffungsserviceBrenner, Fernregler, Fußpedal oder Kabel besorgen wir auf Anfrage, auch als Paket mit dem Gerät. Schreiben Sie uns über den Beschaffungsservice.
ESAB OK Tigrod 12.64 WIG-Schweißstab, G4Si1 / ER70S-6, Ø 3,2 x 1000 mm, 5 kg, 126432R150
3,2 mm Durchmesser, 1000 mm Länge, 5 kg: So liegt der OK Tigrod 12.64 mit der Nummer 126432R150 in der Packung. Es ist der gleiche WIG-Zusatzwerkstoff wie in den Ausführungen mit 1,6 mm, 2,0 mm und 2,4 mm, nur im größeren Durchmesser. Er ist für un- und niedriglegierte Stähle gedacht.Zusatzwerkstoff im DetailDer Stab ist kupferummantelt und als G4Si1 / ER70S-6 typisiert. Der Draht ist ein Kohlenstoff-Mangan-Stahl mit 0,074 % C, 1,68 % Mn und 0,95 % Si. Das Schweißgut hat nach Analyse 0,08 % C, 1,28 % Mn, 0,80 % Si, 0,013 % S und 0,015 % P. Als Schutzgas ist Argon (I1, EN ISO 14175) angegeben. Die Stäbe sind je 1000 mm lang und liegen zu 5 kg in einer Packung.Werte für die AuswahlDie Streckgrenze des unbehandelten Schweißguts beträgt nach EN 525 MPa (AWS 510 MPa), die Zugfestigkeit 595 MPa (AWS 610 MPa) und die Bruchdehnung 26 % (AWS 30 %). Bei -40 °C liegt die Kerbschlagarbeit bei 150 J, bei -50 °C noch bei 90 J. Die Klassifikation lautet nach EN ISO 636-A W 4Si1 für den Draht und W 46 5 4Si1 für das Schweißgut.Typische EinsatzbereicheWurzel- und Verbindungsschweißungen an unlegierten und niedriglegierten StählenAllgemeine Baustähle und FeinkornbaustähleDruckbehälterstähle, Güten wie P235/S235 bis P460/S460, eignungsgeprüft bis -40 °CKlassifikation, Analyse und Kennwerte sind bei allen vier Durchmessern der Reihe gleich. Die Ausführung mit 2,4 mm hat dieselben Werte, nur einen kleineren Stabdurchmesser. Welcher Durchmesser zur Aufgabe passt, hängt von Nahtvorbereitung und Schweißstrom ab.Zulassungen nach WerksstandortESAB führt ABS 3Y (I1), BV 3YM, CE EN 13479, DB 42.039.48, DNV-GL III YM (I1), LR 3Y H15 (I1), UKCA EN 13479 und VdTÜV 05260 auf. Die Liste hängt vom Fertigungsstandort ab.Technische DetailsDrahttypKupferummantelter WIG-Stab, G4Si1 / ER70S-6Durchmesser3,2 mmStablänge1000 mmPackungsgröße5 kgKlassifikation EN ISO 636-ADraht W 4Si1, Schweißgut W 46 5 4Si1Klassifikation SFA/AWS A5.18ER70S-6LegierungstypKohlenstoff-Mangan-StahlSchutzgasI1 (Argon, EN ISO 14175)Streckgrenze unbehandeltEN 525 MPa, AWS 510 MPaZugfestigkeit unbehandeltEN 595 MPa, AWS 610 MPaBruchdehnung unbehandeltEN 26 %, AWS 30 %Kerbschlagarbeit (EN)150 J bei -40 °C, 90 J bei -50 °CDrahtzusammensetzung C / Mn / Si0,074 / 1,68 / 0,95 %Lieferumfang1 Packung OK Tigrod 12.64, 5 kg, Stäbe Ø 3,2 mm, Länge 1000 mmIndividueller Bedarf & BeschaffungsserviceBrauchen Sie weitere Durchmesser, größere Liefermengen oder Zusatzwerkstoffe für andere Stahlgruppen, fragen Sie über den Beschaffungsservice an. Als WIG-Gerät führen wir den Rogue ET 200iP PRO.

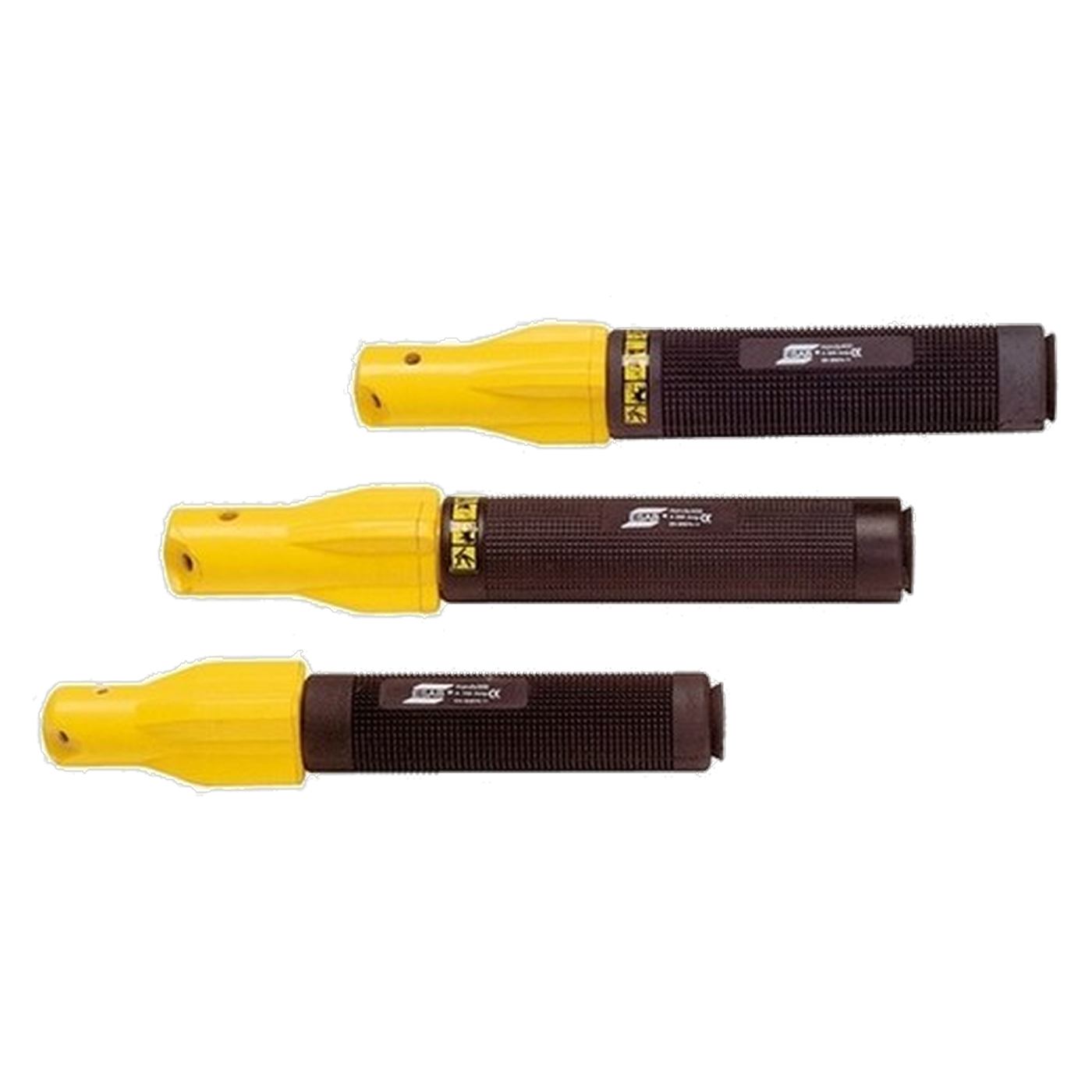

ESAB Eco Holder Handy 200 Elektrodenhalter, Schraubkopf, 200 A, vollisoliert, 0700006003
Der ESAB Eco Holder Handy 200 ist ein Schraubkopf-Elektrodenhalter für 200 A, bei dem Kopf und Griff vollisoliert sind. Das Schweißkabel wird über eine Quetschverbindung angeschlossen. Ein CE-Zeichen trägt der Halter ebenfalls.Einordnung in die Handy-ReiheFür höhere Ströme gibt es den Handy 300 mit 300 A bei 35 % Einschaltdauer und den Handy 400 mit 400 A bei 35 % Einschaltdauer (0700006013).Typische EinsatzbereicheDer Halter ist für das E-Hand-Schweißen mit Stabelektroden bestimmt.Technische DetailsBauartSchraubkopf, Kopf und Griff vollisoliertNennstrom200 AKabelanschlussQuetschverbindung zum SchweißkabelKennzeichnungCE-ZeichenLieferumfang1 Elektrodenhalter Eco Holder Handy 200Individueller Bedarf & BeschaffungsserviceStromquellen für das E-Hand-Schweißen wie der Rogue ES 200i PRO, Schweißkabel oder Elektroden besorgen wir auf Anfrage. Schreiben Sie uns über den Beschaffungsservice.
