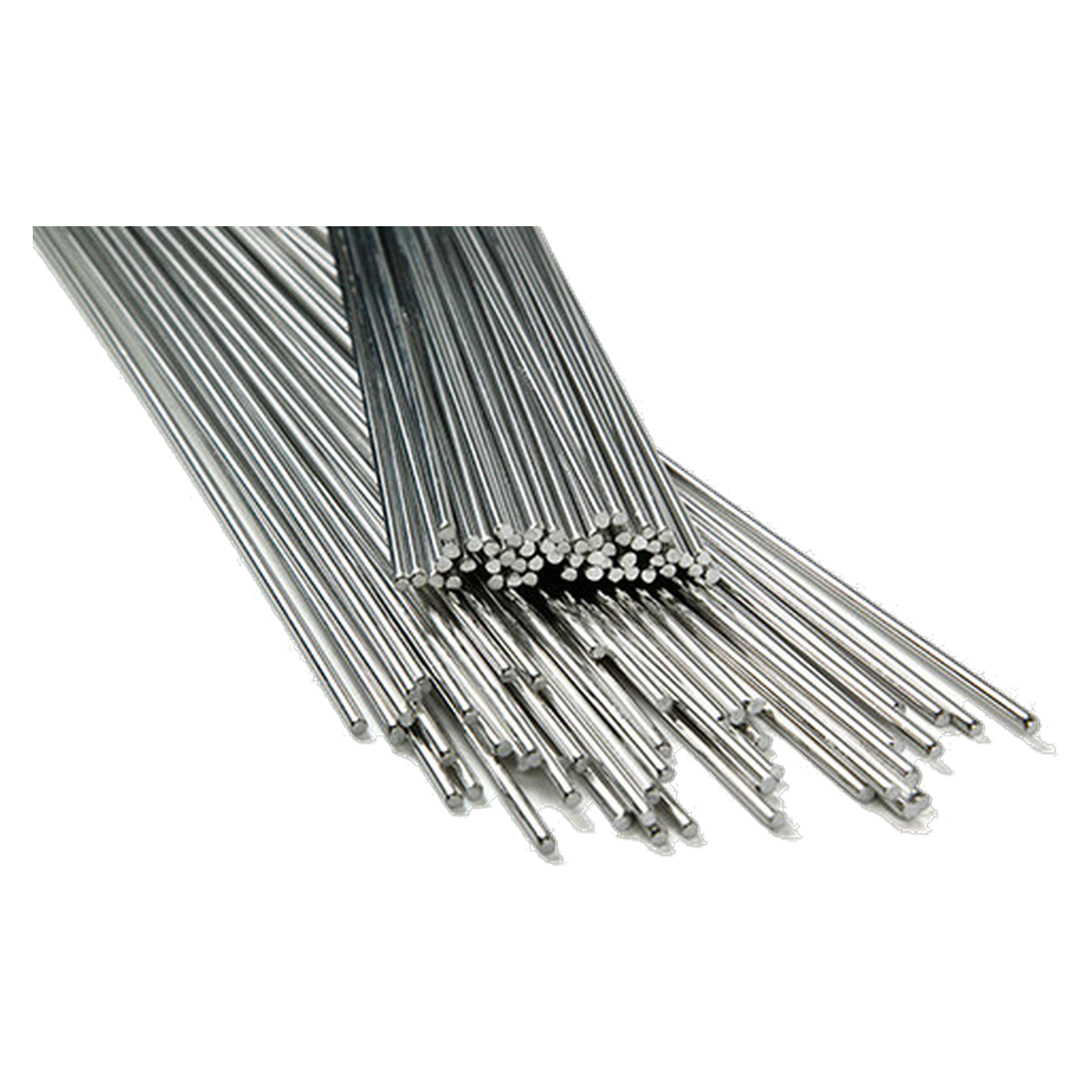

ESAB OK Tigrod 12.64 WIG-Schweißstab, G4Si1 / ER70S-6, Ø 3,2 x 1000 mm, 5 kg, 126432R150
- Kupferummantelter WIG-Stab, Ø 3,2 mm, 1000 mm lang
- G4Si1 / ER70S-6 für un- und niedriglegierte Stähle
- 5 kg je Packung
- EN ISO 636-A: Draht W 4Si1, Schweißgut W 46 5 4Si1
- Zugfestigkeit 595 MPa (EN) und 610 MPa (AWS), unbehandelt
- Kerbschlagarbeit 150 J bei -40 °C
- Zulassungen je Werksstandort, u. a. DB 42.039.48 und VdTÜV 05260
Produktinformationen "ESAB OK Tigrod 12.64 WIG-Schweißstab, G4Si1 / ER70S-6, Ø 3,2 x 1000 mm, 5 kg, 126432R150"
3,2 mm Durchmesser, 1000 mm Länge, 5 kg: So liegt der OK Tigrod 12.64 mit der Nummer 126432R150 in der Packung. Es ist der gleiche WIG-Zusatzwerkstoff wie in den Ausführungen mit 1,6 mm, 2,0 mm und 2,4 mm, nur im größeren Durchmesser. Er ist für un- und niedriglegierte Stähle gedacht.
Zusatzwerkstoff im Detail
Der Stab ist kupferummantelt und als G4Si1 / ER70S-6 typisiert. Der Draht ist ein Kohlenstoff-Mangan-Stahl mit 0,074 % C, 1,68 % Mn und 0,95 % Si. Das Schweißgut hat nach Analyse 0,08 % C, 1,28 % Mn, 0,80 % Si, 0,013 % S und 0,015 % P. Als Schutzgas ist Argon (I1, EN ISO 14175) angegeben. Die Stäbe sind je 1000 mm lang und liegen zu 5 kg in einer Packung.
Werte für die Auswahl
Die Streckgrenze des unbehandelten Schweißguts beträgt nach EN 525 MPa (AWS 510 MPa), die Zugfestigkeit 595 MPa (AWS 610 MPa) und die Bruchdehnung 26 % (AWS 30 %). Bei -40 °C liegt die Kerbschlagarbeit bei 150 J, bei -50 °C noch bei 90 J. Die Klassifikation lautet nach EN ISO 636-A W 4Si1 für den Draht und W 46 5 4Si1 für das Schweißgut.
Typische Einsatzbereiche
- Wurzel- und Verbindungsschweißungen an unlegierten und niedriglegierten Stählen
- Allgemeine Baustähle und Feinkornbaustähle
- Druckbehälterstähle, Güten wie P235/S235 bis P460/S460, eignungsgeprüft bis -40 °C
Klassifikation, Analyse und Kennwerte sind bei allen vier Durchmessern der Reihe gleich. Die Ausführung mit 2,4 mm hat dieselben Werte, nur einen kleineren Stabdurchmesser. Welcher Durchmesser zur Aufgabe passt, hängt von Nahtvorbereitung und Schweißstrom ab.
Zulassungen nach Werksstandort
ESAB führt ABS 3Y (I1), BV 3YM, CE EN 13479, DB 42.039.48, DNV-GL III YM (I1), LR 3Y H15 (I1), UKCA EN 13479 und VdTÜV 05260 auf. Die Liste hängt vom Fertigungsstandort ab.
Technische Details
| Drahttyp | Kupferummantelter WIG-Stab, G4Si1 / ER70S-6 |
| Durchmesser | 3,2 mm |
| Stablänge | 1000 mm |
| Packungsgröße | 5 kg |
| Klassifikation EN ISO 636-A | Draht W 4Si1, Schweißgut W 46 5 4Si1 |
| Klassifikation SFA/AWS A5.18 | ER70S-6 |
| Legierungstyp | Kohlenstoff-Mangan-Stahl |
| Schutzgas | I1 (Argon, EN ISO 14175) |
| Streckgrenze unbehandelt | EN 525 MPa, AWS 510 MPa |
| Zugfestigkeit unbehandelt | EN 595 MPa, AWS 610 MPa |
| Bruchdehnung unbehandelt | EN 26 %, AWS 30 % |
| Kerbschlagarbeit (EN) | 150 J bei -40 °C, 90 J bei -50 °C |
| Drahtzusammensetzung C / Mn / Si | 0,074 / 1,68 / 0,95 % |
Lieferumfang
- 1 Packung OK Tigrod 12.64, 5 kg, Stäbe Ø 3,2 mm, Länge 1000 mm
