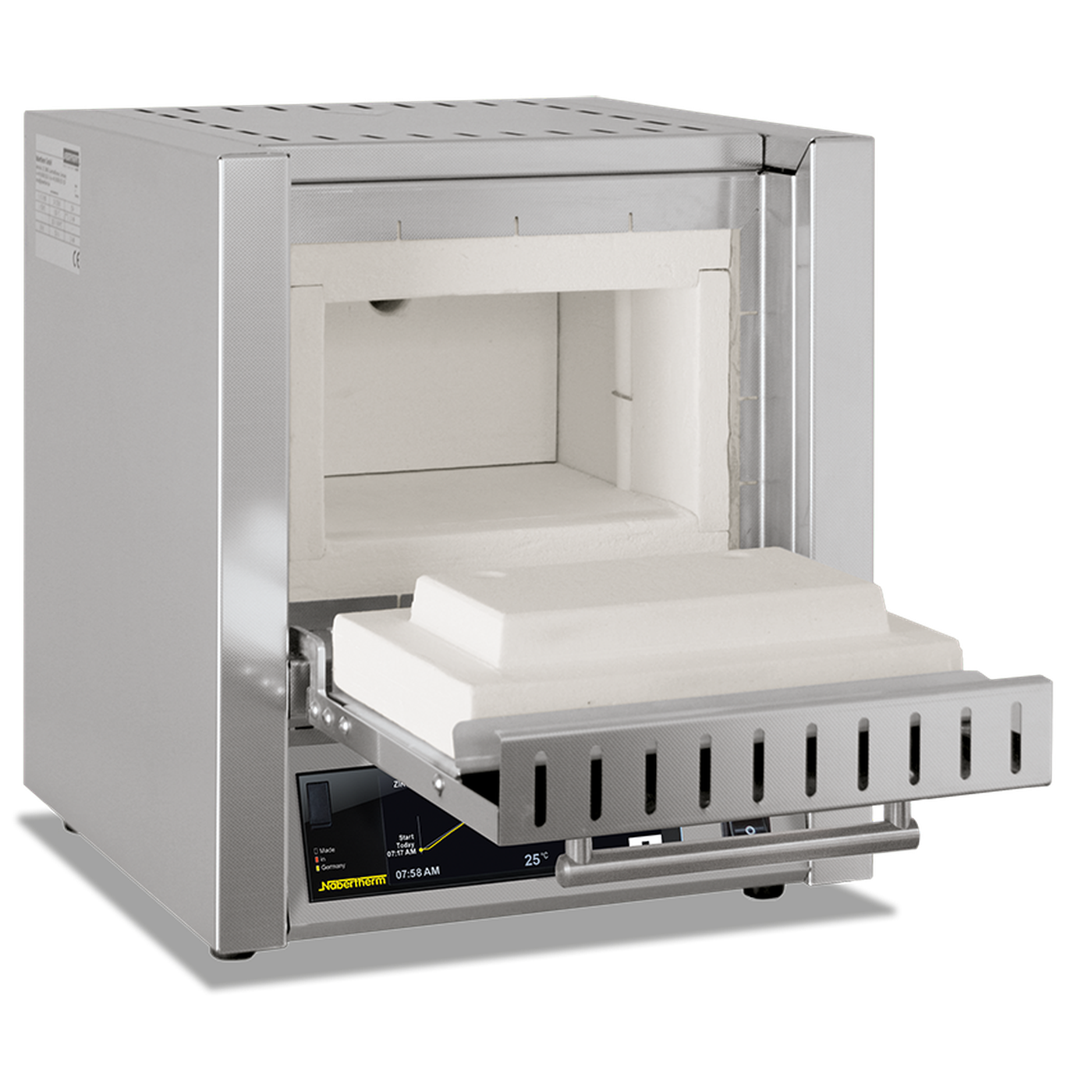

Nabertherm Muffelofen L 5/11/B510, 5 l, Tmax 1.100 °C, Klapptür, L-055K1AL

Der Nabertherm L 5/11 bringt 5 Liter Nutzraum bei Tmax 1.100 °C und hat eine Klapptür, die beim Beschicken als Ablage dient. Mit 2,6 kW Anschlusswert und 27 kg Gewicht liegt er zwischen der 3-Liter- und der 9-Liter-Baugröße der L/LT-Reihe.

Aufbau, Beheizung und Isolierung

Innen misst der Nutzraum 205 x 170 x 130 mm, außen 385 x 390 x 460 mm, bei der Hubtür-Variante LT 5/11 kommen bei geöffneter Tür 205 mm hinzu. Das Gehäuse ist doppelwandig, hinterlüftet und aus Edelstahl-Strukturblech gefertigt, geheizt wird von zwei Seiten über keramische Heizplatten mit integriertem Heizdraht. Isoliert ist der Ofen ausschließlich mit Material ohne Einstufung nach der CLP-Verordnung (EG) Nr. 1272/2008, ohne Aluminiumsilikatwolle (RCF-Faser). Der leere, geschlossene Ofen heizt bei 230 V 1/N/PE bzw. 400 V 3/N/PE in rund 47 Minuten bis Tmax minus 100 K auf.

Controller B510

Der Touchcontroller B510 speichert 5 Programme zu je 4 Segmenten, die Heizung läuft über Halbleiterrelais geräuscharm. NTLog Basic zeichnet Prozessdaten auf einem USB-Stick auf. Verbaut ist bei Tmax 1.100 °C ein Thermoelement Typ N, die Temperaturgleichmäßigkeit liegt im leeren Nutzraum bei geschlossenem Zuluftschieber und Arbeitstemperaturen über 800 °C bei +/-5 K nach DIN 17052-1.

Klapptür und Sicherheit

Die Klapptür lässt sich beim Beschicken als Ablage nutzen und hat eine regelbare Zuluftöffnung, die Abluft entweicht über die Ofenrückwand. Ein Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur ist als Option für zusätzlichen Übertemperaturschutz erhältlich.

Auswahlhilfe für Volumen und Türart

Für die höhere Temperaturklasse bei gleichem Volumen steht der L 5/12 (Art.-Nr. L-055K2AL) mit Thermoelement Typ S bereit. Die Hubtür-Variante gleicher Größe heißt LT 5/11 und ist auf Anfrage erhältlich, mit Tmax 1.200 °C führt LT Laborhandel den LT 5/12 mit Hubtür. Kleinere und größere Nutzräume mit Klapptür zeigt die Tabelle weiter unten.

Typische Einsatzbereiche

Die L/LT-Baureihe ist für den Einsatz in Labor und Forschung vorgesehen. Mit 5 Litern Nutzraum eignet sich der L 5/11 für etwas größere Probenmengen als die 3-Liter-Baugröße, bei Temperaturen bis 1.100 °C.

• Laborproben mit mittlerem Platzbedarf bis 1.100 °C
• Forschungsaufbauten mit Klapptür-Zugang

Technische Details

Weitere Modelle der Baureihe

Die Tabelle zeigt alle Modelle der L/LT-Baureihe mit Tmax 1.100 °C und Klapptür, sortiert nach Nutzvolumen:

Lieferumfang

• 1x Nabertherm Muffelofen L 5/11 mit Controller B510

Regulatorische Informationen

Das Gerät ist ein Elektrogerät im Sinne des Elektro- und Elektronikgerätegesetzes (ElektroG). Die WEEE-Registrierungsnummer des Herstellers Nabertherm GmbH lautet DE 31598342. Hinweise zur Rückgabe von Altgeräten stehen auf unserer Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Ab Werk bestellbar sind für den L 5/11 unter anderem ein Abzugskamin mit wahlweise Ventilator oder Katalysator, ein Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur, ein Schutzgasanschluss für nicht brennbare Prozessgase, ein manuelles oder automatisches Begasungssystem, eine Thermoelementdurchführung in Rückwand oder Ofentür, das VCD-Softwarepaket für Prozesssteuerung und -dokumentation sowie ein Chargiergestell mit mehreren Beladungsebenen, bis 800 °C einsetzbar, je Ebene modellabhängig 2 bis 3,5 kg. Zur passenden Option berät LT Laborhandel persönlich.
