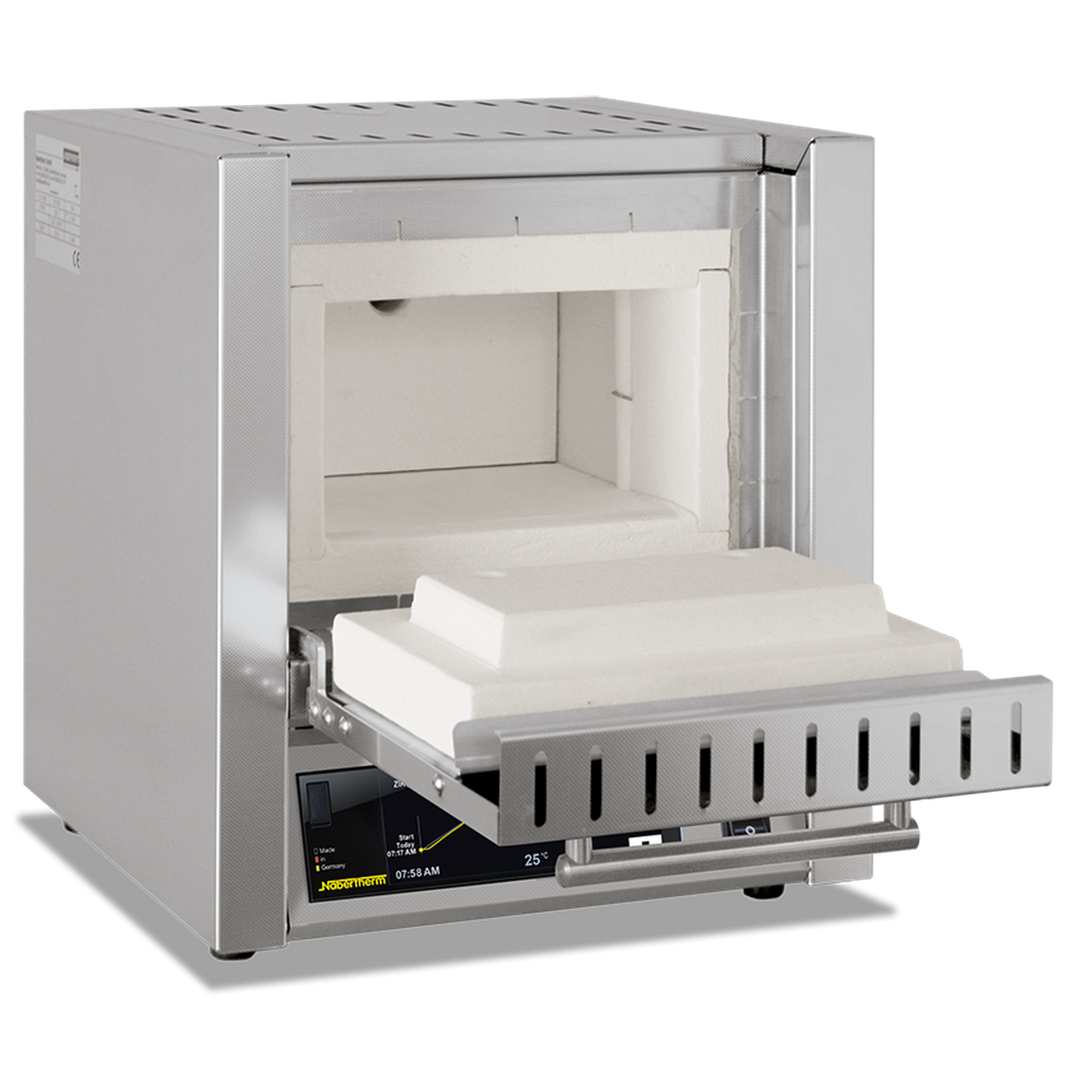

Nabertherm Muffelofen L 5/12/B510, 5 l, Tmax 1.200 °C, Klapptür, L-055K2AL

Der Nabertherm L 5/12 kombiniert 5 Liter Nutzraum mit Tmax 1.200 °C und einer Klapptür, die zugleich als Ablage dient. Gegenüber der 1.100-°C-Ausführung braucht er mit rund 59 Minuten etwas länger zum Aufheizen und arbeitet mit einem Thermoelement Typ S.

Aufbau, Beheizung und Isolierung

Innen misst der Nutzraum 205 x 170 x 130 mm, außen 385 x 390 x 460 mm. Das doppelwandige, hinterlüftete Gehäuse ist aus Edelstahl-Strukturblech gefertigt, beheizt wird von zwei Seiten über keramische Heizplatten mit integriertem Heizdraht. Als Isolationsmaterial kommt ausschließlich eine Variante ohne Einstufung nach der CLP-Verordnung (EG) Nr. 1272/2008 zum Einsatz, Aluminiumsilikatwolle (RCF-Faser) ist nicht verbaut. Bei 230 V 1/N/PE bzw. 400 V 3/N/PE dauert das Aufheizen des leeren, geschlossenen Ofens bis Tmax minus 100 K rund 59 Minuten, das Gewicht liegt bei 27 kg.

Controller und Thermoelement

Bedient wird über den Touchcontroller B510 mit 5 Programmen zu je 4 Segmenten. Prozessdaten zeichnet NTLog Basic auf einem USB-Stick auf, die Heizung arbeitet über Halbleiterrelais geräuscharm. Für Tmax 1.200 °C ist ein Thermoelement Typ S verbaut, die Temperaturgleichmäßigkeit liegt bei Arbeitstemperaturen über 800 °C im leeren Nutzraum bei geschlossenem Zuluftschieber nach DIN 17052-1 bei +/-5 K.

Klapptür und Sicherheit

Die Klapptür kann beim Beschicken als Ablage genutzt werden, eine regelbare Zuluftöffnung sitzt in der Tür, die Abluft zieht über die Rückwand ab. Optional ist ein Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur als zusätzlicher Übertemperaturschutz bestellbar.

Auswahlhilfe für Türart und Temperaturklasse

Wer die heiße Seite beim Öffnen lieber vom Bediener weggerichtet hat, findet im LT 5/12 (Art.-Nr. L-055H2AL) die Hubtür-Variante bei gleichem Nutzraum und gleicher Temperaturklasse. Reicht die niedrigere Temperaturklasse, bietet der L 5/11 mit Tmax 1.100 °C eine Alternative.

Typische Einsatzbereiche

Die L/LT-Baureihe ist für den Einsatz in Labor und Forschung vorgesehen. Der L 5/12 passt dort, wo 5 Liter Nutzraum ausreichen, aber Temperaturen bis 1.200 °C gebraucht werden.

• Laborproben mit Temperaturbedarf bis 1.200 °C
• Forschungsaufbauten mit 5 Liter Nutzraum

Technische Details

Weitere Modelle der Baureihe

Die Tabelle zeigt alle Modelle der L/LT-Baureihe mit Tmax 1.200 °C und Klapptür, sortiert nach Nutzvolumen:

Lieferumfang

• 1x Nabertherm Muffelofen L 5/12 mit Controller B510

Regulatorische Informationen

Das Gerät ist ein Elektrogerät im Sinne des Elektro- und Elektronikgerätegesetzes (ElektroG). Die WEEE-Registrierungsnummer des Herstellers Nabertherm GmbH lautet DE 31598342. Hinweise zur Rückgabe von Altgeräten stehen auf unserer Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Für den L 5/12 sind ab Werk unter anderem bestellbar: ein Abzugskamin, wahlweise mit Ventilator oder Katalysator, ein Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur, ein Schutzgasanschluss zum Spülen mit nicht brennbaren Prozessgasen, ein manuelles oder automatisches Begasungssystem, eine Thermoelementdurchführung in Rückwand oder Ofentür, das VCD-Softwarepaket für Prozesssteuerung und -dokumentation sowie ein Chargiergestell mit mehreren Beladungsebenen, bis 800 °C einsetzbar, je Ebene modellabhängig 2 bis 3,5 kg. LT Laborhandel berät dazu im persönlichen Gespräch.
