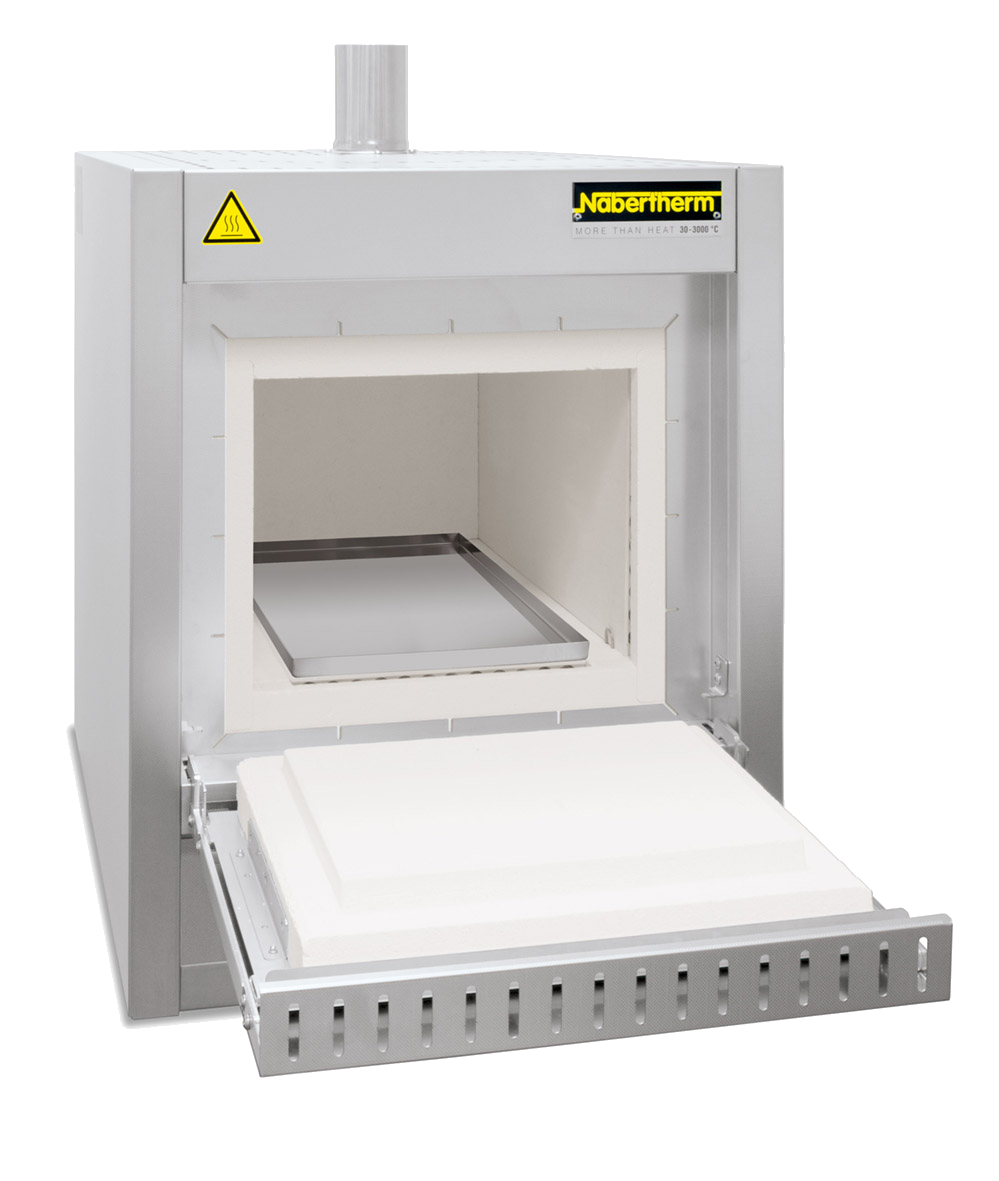

Nabertherm Muffelofen L 40/11/B510, 40 l, Tmax 1.100 °C, Klapptür, L-405K1DL

Der Nabertherm L 40/11 bietet 40 Liter Nutzraum und läuft mit Tmax 1.100 °C. Wie alle Baugrößen ab dem L 24/11 heizt er von drei statt zwei Seiten, der Anschluss ist dreiphasig mit 6,5 kW.

Aufbau, Beheizung und Isolierung

Innen misst der Nutzraum 320 x 490 x 250 mm, außen 530 x 705 x 580 mm, bei der Hubtür-Ausführung LT 40/11 kommen bei geöffneter Tür 320 mm hinzu. Das Gehäuse ist doppelwandig, hinterlüftet und aus Edelstahl-Strukturblech gefertigt. Ab der Baugröße L 24/11 bis LT 60/12 heizt die L/LT-Reihe von drei Seiten über keramische Heizplatten mit integriertem Heizdraht, auch beim L 40/11. Isoliert ist der Ofen ausschließlich mit Material ohne Einstufung nach der CLP-Verordnung (EG) Nr. 1272/2008, ohne Aluminiumsilikatwolle (RCF-Faser). Der leere, geschlossene Ofen braucht bei 230 V 1/N/PE bzw. 400 V 3/N/PE rund 80 Minuten bis Tmax minus 100 K, das Gewicht liegt bei 70 kg.

Controller und Drehstromanschluss

Geregelt wird über den Touchcontroller B510 mit 5 Programmen zu je 4 Segmenten, Prozessdaten lassen sich mit NTLog Basic auf einem USB-Stick sichern. Die Heizung läuft über Halbleiterrelais geräuscharm. Anders als die Baugrößen bis 15 Liter braucht der L 40/11 einen dreiphasigen Anschluss mit 6,5 kW. Bei Tmax 1.100 °C ist ein Thermoelement Typ N verbaut, die Temperaturgleichmäßigkeit liegt bei Arbeitstemperaturen über 800 °C im leeren Nutzraum bei geschlossenem Zuluftschieber nach DIN 17052-1 bei +/-5 K.

Klapptür und Sicherheit

Die Klapptür lässt sich beim Beschicken als Ablage nutzen, eine regelbare Zuluftöffnung sitzt in der Tür, die Abluft zieht über die Rückwand ab. Für zusätzlichen Übertemperaturschutz ist ein Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur optional bestellbar.

Auswahlhilfe für Volumen und Anschlussart

Reicht ein kleinerer Nutzraum mit einphasigem Anschluss, bietet der L 15/11 (Art.-Nr. L-155K1AL) 15 Liter bei zweiseitiger Beheizung. Mehr Nutzraum bietet der L 60/11 mit 60 Litern, zwischen L 15/11 und L 40/11 liegt der L 24/11 mit 24 Litern, beide auf Anfrage.

Typische Einsatzbereiche

Die L/LT-Baureihe ist für den Einsatz in Labor und Forschung vorgesehen. Mit 40 Litern Nutzraum und Drehstromanschluss richtet sich der L 40/11 an größere Probenmengen bei Temperaturen bis 1.100 °C, als es die einphasigen Baugrößen bis 15 Liter erlauben.

• Größere Probenmengen bis 1.100 °C
• Laborplätze mit Drehstromanschluss

Technische Details

Weitere Modelle der Baureihe

Die Tabelle zeigt alle Modelle der L/LT-Baureihe mit Tmax 1.100 °C und Klapptür, sortiert nach Nutzvolumen:

Lieferumfang

• 1x Nabertherm Muffelofen L 40/11 mit Controller B510

Regulatorische Informationen

Das Gerät ist ein Elektrogerät im Sinne des Elektro- und Elektronikgerätegesetzes (ElektroG). Die WEEE-Registrierungsnummer des Herstellers Nabertherm GmbH lautet DE 31598342. Hinweise zur Rückgabe von Altgeräten stehen auf unserer Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Für den L 40/11 sind ab Werk zusätzlich bestellbar: ein Abzugskamin, wahlweise mit Ventilator oder Katalysator, ein Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur, ein Schutzgasanschluss zum Spülen mit nicht brennbaren Prozessgasen, ein manuelles oder automatisches Begasungssystem, eine Thermoelementdurchführung in Rückwand oder Ofentür, das VCD-Softwarepaket für Prozesssteuerung und -dokumentation sowie ein Chargiergestell mit mehreren Beladungsebenen, bis 800 °C einsetzbar, je Ebene modellabhängig 2 bis 3,5 kg. Welche Option passt, klärt LT Laborhandel im persönlichen Gespräch.
