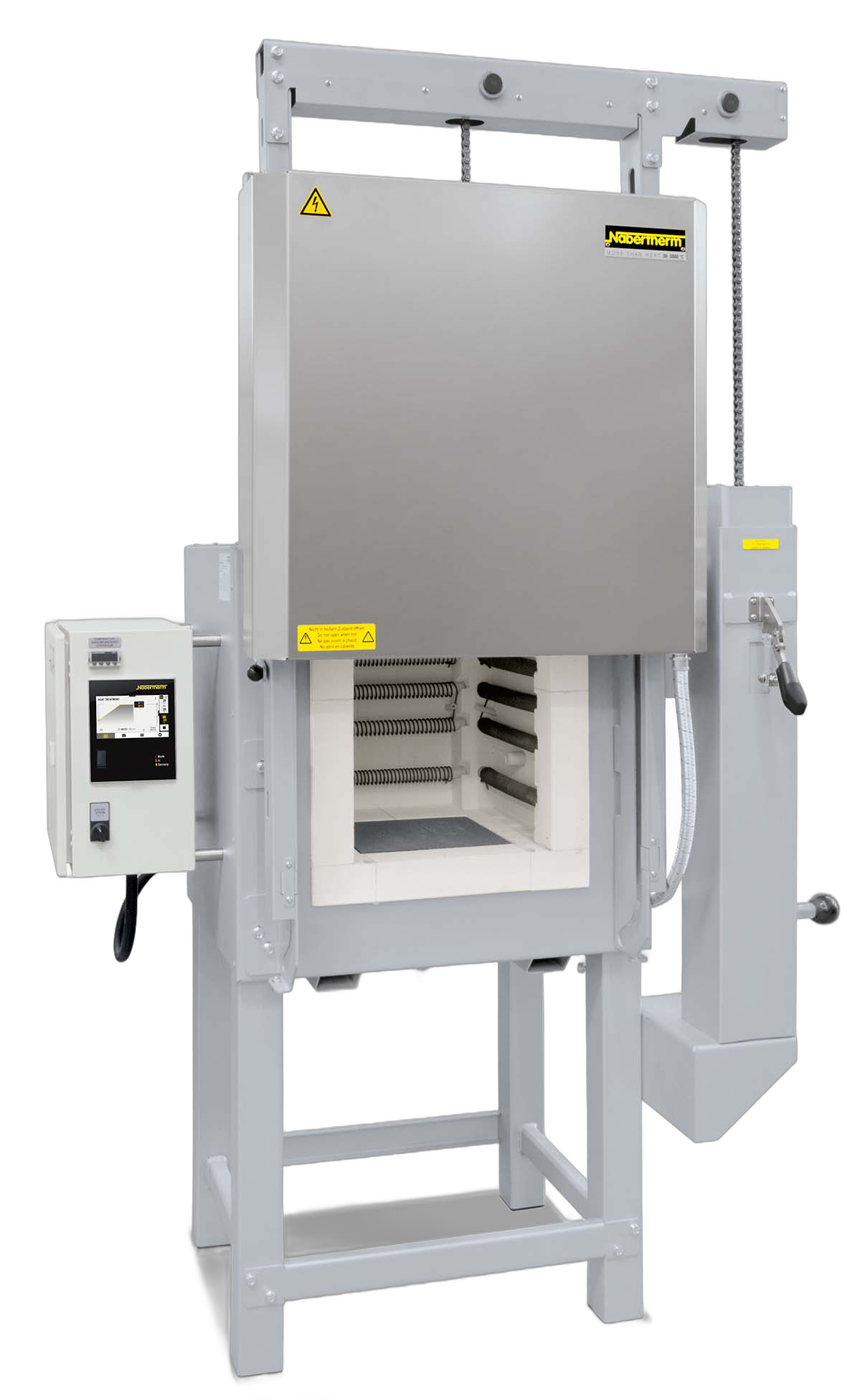

Nabertherm Kammerofen LH 30/12/B500, 30 l, Tmax 1.200 °C, Steinisolierung, LH0322NKNE

Der Nabertherm Kammerofen LH 30/12 ist das kleinste bei LT Laborhandel geführte Modell der steinisolierten LH-Baureihe und bringt 30 Liter Nutzraum auf Tmax 1.200 °C. Fünf Seiten des Ofenraums sind beheizt, die Heizelemente liegen auf Tragerohren und strahlen frei ab, dahinter sitzt eine mehrschichtige Isolierung aus Feuerleichtsteinen mit spezieller Hinterisolierung.

Aufbau und Tür

Das Gehäuse ist doppelwandig aus Edelstahl-Strukturblech gefertigt, das hält die Außentemperatur niedrig und gibt dem Ofen Stabilität. Die Tür dichtet serienmäßig Stein auf Stein ab, von Hand eingeschliffen, und ist damit die Standardausführung dieses Modells. Im Boden schützt eine eingelassene SiC-Platte die Bodenheizung und bietet eine ebene Stapelauflage für das Chargiergut. Innen misst der Nutzraum 320 x 320 x 320 mm, außen liegt der LH 30/12 je nach Zusatzausstattung bei rund 710 x 930 x 1.290 mm, das Gewicht beträgt 200 kg.

Controller B500 und Anschluss

Der Controller B500 ist in die Ofentür eingehängt und lässt sich für die Bedienung abnehmen. Er speichert fünf Programme mit je vier Segmenten über eine Touchbedienung. Der LH 30/12 wird dreiphasig angeschlossen, wobei die Heizung selbst nur zwischen zwei Phasen arbeitet, und nimmt dabei 7 kW auf. Eine motorisch angetriebene Abluftklappe und ein stufenlos einstellbarer Zuluftschieber im Ofenboden regeln die Luftführung während des Prozesses. Die installierte Heizleistung ist großzügig dimensioniert und ermöglicht kurze Aufheizzeiten.

Isolierung und Deckengewölbe

Nabertherm setzt bei dieser Baureihe ausschließlich Isolationsmaterialien ohne Einstufung nach der CLP-Verordnung (EG) Nr. 1272/2008 ein. Ein selbsttragendes Deckengewölbe gibt dem Ofenraum zusätzliche Stabilität und schützt vor Staubbefall von oben. Als Übertemperaturschutz für Ofen und Charge ist ab Werk ein Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur bestellbar.

Auswahlhilfe

Reichen 30 Liter nicht aus, führt LT Laborhandel mit dem LH 120/12 und dem LH 216/12 zwei größere Ausführungen derselben Temperaturklasse. Der LH 120/12 bietet beim vierfachen Nutzvolumen von 120 Litern eine Anschlussleistung von 12 kW und wiegt mit 410 kg gut doppelt so viel, der LH 216/12 kommt bei 216 Litern auf 20 kW und 470 kg. Wird eine höhere Endtemperatur als 1.200 °C benötigt, steht mit dem LH 30/14 die baugrößengleiche Variante bis 1.400 °C zur Wahl, sie wiegt ebenfalls 200 kg und hat mit 10 kW einen um 3 kW höheren Anschlusswert. Wer eine Faserisolierung mit kürzeren Aufheiz- und Abkühlzeiten sucht, findet sie in dieser Baugröße als LF 30/13 bis 1.300 °C oder als LF 30/14 bis 1.400 °C, eine LF-Ausführung bis 1.200 °C gibt es nicht.

Typische Einsatzbereiche

Mit der ab Werk bestellbaren Wägevorrichtung lässt sich der LH 30/12 für Glühverlustbestimmungen einrichten. Über einen Schutzgasanschluss kann der Ofenraum mit nicht brennbaren Prozessgasen gespült werden, ein optionales Kühlsystem kühlt den Ofen mit vorgegebenem Temperaturgradienten oder fest eingestellter Frischluftmenge ab.

Technische Details

Weitere Modelle der Baureihe

In der Temperaturklasse 1.200 °C baut Nabertherm den steinisolierten Kammerofen LH in fünf Größen von 15 bis 216 Litern.

Lieferumfang

• 1x Nabertherm Kammerofen LH 30/12 mit Serien-Controller B500
• Untergestell

Regulatorische Informationen

Das Gerät ist ein Elektrogerät im Sinne des Elektro- und Elektronikgerätegesetzes (ElektroG). Die WEEE-Registrierungsnummer des Herstellers Nabertherm GmbH lautet DE 31598342. Hinweise zur Rückgabe von Altgeräten stehen auf unserer Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Ab Werk sind für den LH 30/12 unter anderem eine Parallelschwenktür, eine Hubtür mit elektro-mechanischem Linearantrieb, ein Kühlsystem mit vorgegebenem Temperaturgradienten, ein Schutzgasanschluss, ein manuelles oder automatisches Begasungssystem, eine Ablufthaube beziehungsweise Edelstahlesse, eine Wägevorrichtung für Glühverlustbestimmungen, ein Temperaturwählbegrenzer sowie das VCD-Softwarepaket für Prozesssteuerung und -dokumentation bestellbar. Bei individuellem Bedarf berät LT Laborhandel persönlich.
