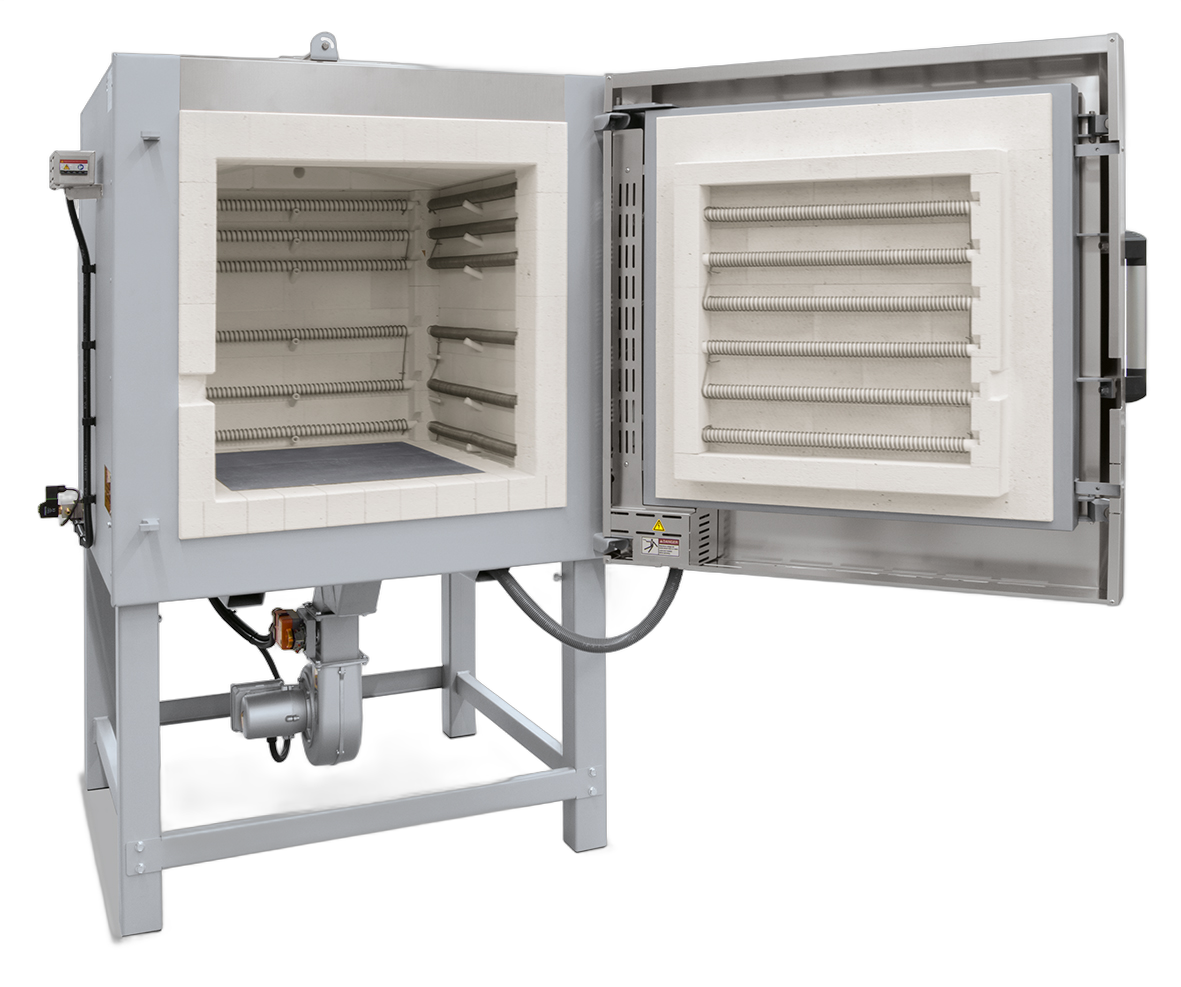

Nabertherm Kammerofen LH 216/12/B500, 216 l, Tmax 1.200 °C, Steinisolierung, LH2122NKNE

216 Liter Nutzraum machen den Nabertherm Kammerofen LH 216/12 zur größten Ausführung der steinisolierten LH-Baureihe bis 1.200 °C. Der Innenraum misst 600 x 600 x 600 mm, das Gewicht liegt bei 470 kg.

Format, Gewicht und Aufstellung

Außen liegt der LH 216/12 je nach Zusatzausstattung bei rund 990 x 1.280 x 1.590 mm. Ein Untergestell ist bereits Teil des Lieferumfangs. Mit 20 kW bei dreiphasigem Anschluss liegt der Anschlusswert deutlich über dem LH 30/12 mit 7 kW und dem LH 120/12 mit 12 kW, der Drehstromanschluss am Aufstellort muss darauf ausgelegt sein.

Tür, Boden und Deckengewölbe

Die Standardtür ist eine feste Tür mit einer von Hand eingeschliffenen Stein-auf-Stein-Dichtung. Eine eingelassene SiC-Platte im Boden schützt die Bodenheizung und bietet eine ebene Fläche zum Stapeln des Chargierguts. Das selbsttragende Deckengewölbe gibt dem großen Ofenraum Stabilität und schützt ihn gegen Staubbefall. Ab Werk lässt sich die feste Tür durch eine Parallelschwenktür zum Schutz vor Wärmestrahlung oder eine Hubtür mit elektro-mechanischem Linearantrieb ersetzen, ein Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur ergänzt bei Bedarf den Übertemperaturschutz. Ein optionales Kühlsystem kühlt den Ofen mit vorgegebenem Temperaturgradienten oder fest eingestellter Frischluftmenge ab und lässt sich segmentweise über eine Extrafunktion des Controllers schalten.

Beheizung, Isolierung und Controller

Fünf Seiten des Ofenraums sind beheizt, die Heizelemente liegen auf Tragerohren und strahlen frei ab. Die fünfseitige Beheizung sorgt für eine gute Temperaturgleichmäßigkeit im Ofenraum, freiabstrahlende Heizelemente auf Tragerohren für eine lange Lebensdauer. Dahinter sitzt eine mehrschichtige Steinisolierung aus Feuerleichtsteinen mit spezieller Hinterisolierung, ausschließlich mit Materialien ohne Einstufung nach der CLP-Verordnung (EG) Nr. 1272/2008. Bedient wird der Ofen über den in der Tür eingehängten, abnehmbaren Controller B500 mit fünf Programmen zu je vier Segmenten über Touchbedienung.

Auswahlhilfe

Wird der Ofenraum selten voll ausgelastet, bietet der LH 120/12 mit 120 Litern eine kleinere und leichtere Alternative derselben Temperaturklasse bei LT Laborhandel. Der LH 120/12 wiegt mit 410 kg 60 kg weniger und kommt mit 12 kW Anschlussleistung aus, das sind 8 kW weniger als beim LH 216/12. Wird dagegen eine höhere Endtemperatur gebraucht, führt Nabertherm die Baureihe auch als LH 216/13 und LH 216/14, aktuell allerdings nicht im Sortiment von LT Laborhandel.

Typische Einsatzbereiche

Ab Werk lässt sich der LH 216/12 mit einer Wägevorrichtung für Glühverlustbestimmungen ausstatten. Für Prozesse mit nicht brennbaren Prozessgasen gibt es einen Schutzgasanschluss und ein manuelles oder automatisches Begasungssystem, Prozesssteuerung und Dokumentation übernimmt auf Wunsch das VCD-Softwarepaket.

Technische Details

Weitere Modelle der Baureihe

In der Temperaturklasse 1.200 °C baut Nabertherm den steinisolierten Kammerofen LH in fünf Größen von 15 bis 216 Litern.

Lieferumfang

• 1x Nabertherm Kammerofen LH 216/12 mit Serien-Controller B500
• Untergestell

Regulatorische Informationen

Das Gerät ist ein Elektrogerät im Sinne des Elektro- und Elektronikgerätegesetzes (ElektroG). Die WEEE-Registrierungsnummer des Herstellers Nabertherm GmbH lautet DE 31598342. Hinweise zur Rückgabe von Altgeräten stehen auf unserer Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Ab Werk sind für den LH 216/12 unter anderem eine Parallelschwenktür, eine Hubtür mit elektro-mechanischem Linearantrieb, ein Kühlsystem mit vorgegebenem Temperaturgradienten, ein Schutzgasanschluss, ein manuelles oder automatisches Begasungssystem, eine Ablufthaube beziehungsweise Edelstahlesse, eine Wägevorrichtung für Glühverlustbestimmungen, ein Temperaturwählbegrenzer sowie das VCD-Softwarepaket für Prozesssteuerung und -dokumentation bestellbar. Bei individuellem Bedarf berät LT Laborhandel persönlich.
