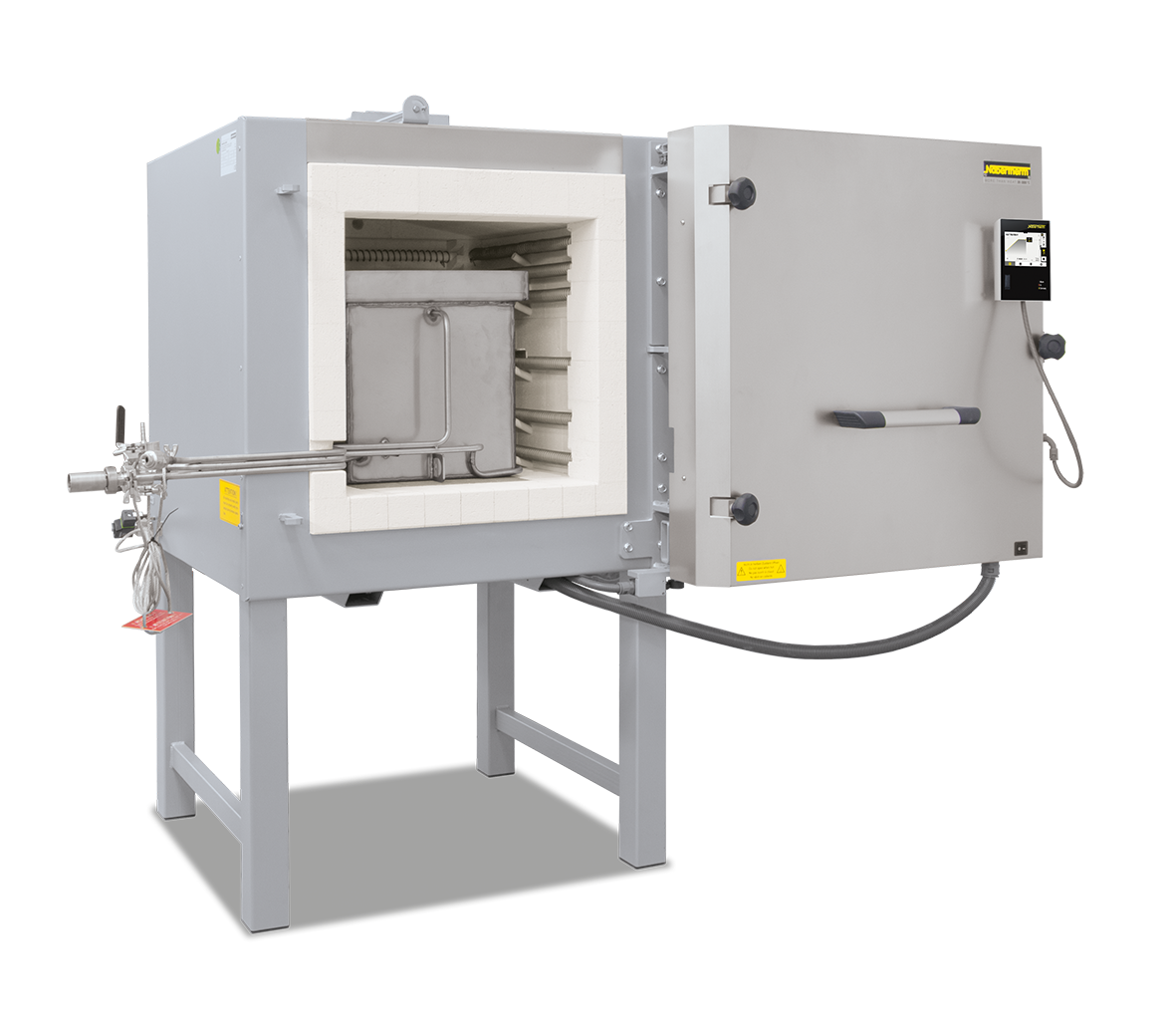

Nabertherm Kammerofen LH 120/12/B500, 120 l, Tmax 1.200 °C, Steinisolierung, LH1222NKNE

Mit 120 Litern Nutzraum gehört der Nabertherm Kammerofen LH 120/12 zu den größeren Ausführungen der steinisolierten LH-Baureihe bis 1.200 °C. Bei 410 kg Gewicht und Außenmaßen von rund 890 x 1.180 x 1.470 mm braucht die Aufstellung mehr Planung als bei einem Labortisch-Gerät, dafür passen deutlich mehr oder größere Chargen in den Ofenraum.

Innenraum und feste Tür

Innen misst der Nutzraum 500 x 500 x 500 mm. Die Tür ist in der Standardausführung eine feste Tür mit Stein-auf-Stein-Dichtung, von Hand eingeschliffen. Eine eingelassene SiC-Platte im Boden schützt die Bodenheizung und bietet eine ebene Fläche, auf der sich Chargiergut stapeln lässt. Das Deckengewölbe ist selbsttragend ausgeführt, das gibt dem Ofenraum Stabilität und hält Staub von oben fern. Das Untergestell ist bei 410 kg Gewicht bereits Teil des Lieferumfangs. Ab Werk ist für den LH 120/12 statt der festen Tür auch eine Parallelschwenktür erhältlich, die vor Wärmestrahlung der Tür schützt, oder eine Hubtür mit elektro-mechanischem Linearantrieb zum Öffnen im heißen Zustand. Ein Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur lässt sich ab Werk ergänzen und schützt Ofen und Charge zusätzlich vor Übertemperatur.

Beheizung und Anschluss

Fünf Seiten des Ofenraums sind beheizt, das sorgt für eine gute Temperaturgleichmäßigkeit. Die Heizelemente sitzen auf Tragerohren und strahlen frei in den Innenraum ab, das soll sie länger halten lassen. Der Anschluss erfolgt dreiphasig bei 12 kW Anschlussleistung. Die installierte Heizleistung ist großzügig dimensioniert, das ermöglicht kurze Aufheizzeiten. Eine motorisch angetriebene Abluftklappe und ein stufenlos einstellbarer Zuluftschieber im Boden regeln die Luftführung während des Prozesses.

Controller B500

Der Controller B500 hängt in der Ofentür und lässt sich für die Bedienung abnehmen. Fünf Programme mit je vier Segmenten lassen sich über die Touchbedienung anlegen und abrufen, für wiederkehrende Chargen ohne erneute Eingabe der Parameter.

Auswahlhilfe

Ist der Ofenraum für die Charge zu groß, bietet der kleinere LH 30/12 mit 30 Litern einen deutlich kompakteren Einstieg in dieselbe Baureihe. Er kommt bei einem Viertel des Nutzvolumens auf weniger als die Hälfte des Gewichts (200 kg) und 7 kW Anschlussleistung. Werden noch größere Volumina gebraucht, steht mit dem LH 216/12 bei gleicher Tmax das größte Modell dieser Baureihe bei LT Laborhandel zur Wahl, er bringt bei 216 Litern noch einmal 60 kg mehr Gewicht und mit 20 kW eine um 8 kW höhere Anschlussleistung als der LH 120/12, siehe Tabelle weiter unten.

Typische Einsatzbereiche

Ab Werk ist für den LH 120/12 eine Wägevorrichtung für Glühverlustbestimmungen erhältlich. Für Prozesse, bei denen der Ofenraum mit nicht brennbaren Prozessgasen gespült wird, gibt es einen Schutzgasanschluss und ein manuelles oder automatisches Begasungssystem, die Abgase lassen sich über eine Ablufthaube oder Edelstahlesse an eine bauseitige Absaugung abführen.

Technische Details

Weitere Modelle der Baureihe

In der Temperaturklasse 1.200 °C baut Nabertherm den steinisolierten Kammerofen LH in fünf Größen von 15 bis 216 Litern.

Lieferumfang

• 1x Nabertherm Kammerofen LH 120/12 mit Serien-Controller B500
• Untergestell

Regulatorische Informationen

Das Gerät ist ein Elektrogerät im Sinne des Elektro- und Elektronikgerätegesetzes (ElektroG). Die WEEE-Registrierungsnummer des Herstellers Nabertherm GmbH lautet DE 31598342. Hinweise zur Rückgabe von Altgeräten stehen auf unserer Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Ab Werk sind für den LH 120/12 unter anderem eine Parallelschwenktür, eine Hubtür mit elektro-mechanischem Linearantrieb, ein Kühlsystem mit vorgegebenem Temperaturgradienten, ein Schutzgasanschluss, ein manuelles oder automatisches Begasungssystem, eine Ablufthaube beziehungsweise Edelstahlesse, eine Wägevorrichtung für Glühverlustbestimmungen, ein Temperaturwählbegrenzer sowie das VCD-Softwarepaket für Prozesssteuerung und -dokumentation bestellbar. Bei individuellem Bedarf berät LT Laborhandel persönlich.
