Heizplatten
Heizplatten und Heizbäder erwärmen Proben gleichmäßig und temperaturgenau – von der einfachen Wärmequelle bis zum digital geregelten Sicherheitsheizbad. LT Laborhandel führt IKA C-MAG-Heizplatten mit Glaskeramik- oder Keramik-Aufstellfläche sowie HB- und HBR-Heizbäder für Wasser und Öl, teils mit integrierter Sicherheitsabschaltung. Weitere Temperiergeräte finden Sie in der Kategorie Temperieren. Fragen zur passenden Leistung? Wir beraten Sie gerne.

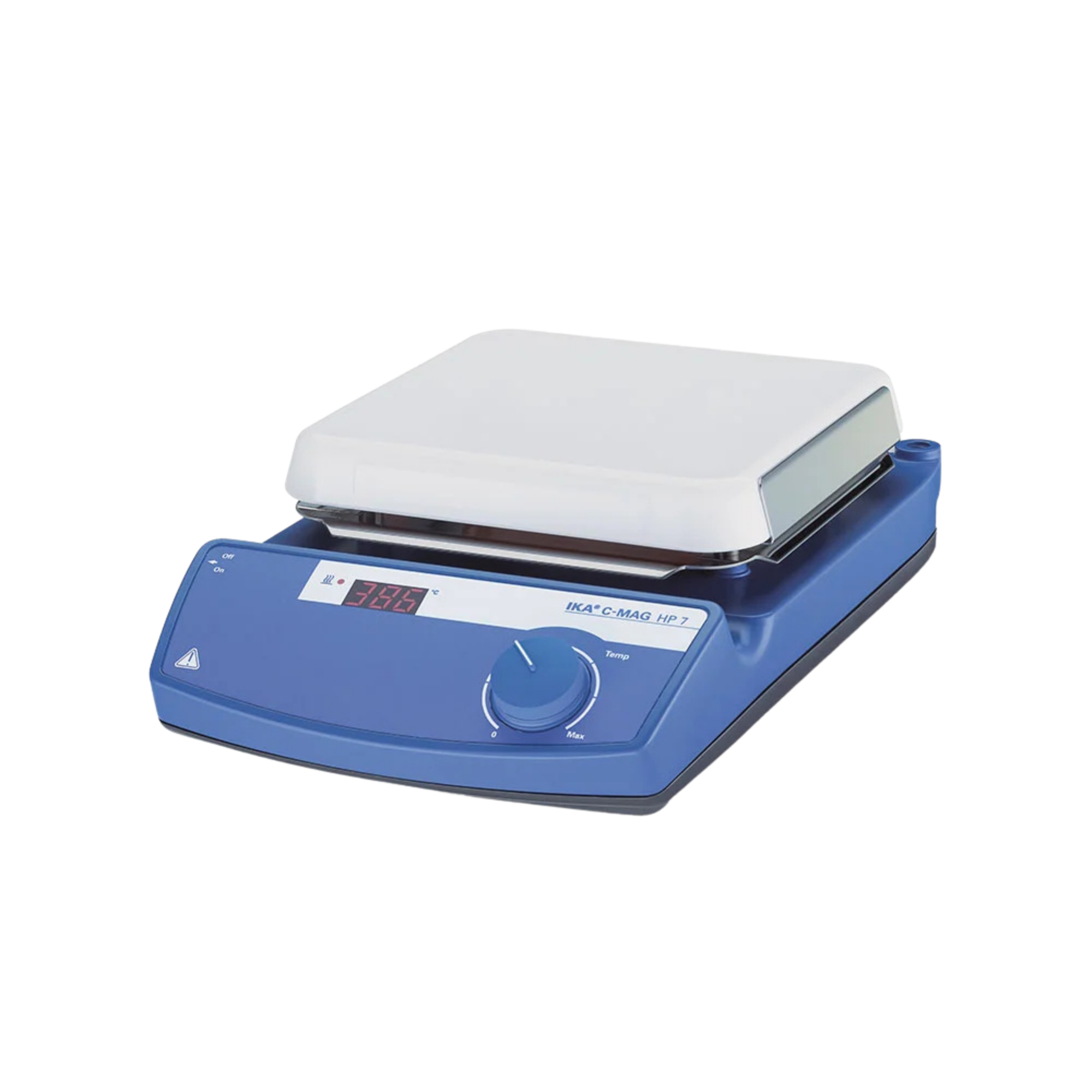

IKA C-MAG HP 7 Heizplatte, Keramik-Aufstellfläche 180 x 180 mm, ohne Rührfunktion, 0003581800
Nicht jeder Arbeitsplatz braucht ein Rührwerk dazu, wenn ohnehin extern gerührt, ein Wasserbad temperiert oder ein Gefäß nur erwärmt werden soll. Die IKA C-MAG HP 7 (0003581800) ist eine reine Heizplatte ohne Magnetrührfunktion, mit 1000 Watt Heizleistung, einer 180 x 180 Millimeter großen Keramik-Aufstellfläche und einem Heiztemperaturbereich von 50 bis 500 Grad Celsius, technisch abgeleitet von der bewährten C-MAG-HS-Baureihe, aber ohne den Rührantrieb. 1000 Watt Heizleistung ohne Rührfunktion Die Keramikplatte überträgt die Heizleistung direkt an das aufgestellte Gefäß und deckt einen Temperaturbereich von 50 bis 500 Grad Celsius ab, eingestellt über einen Drehknopf mit einer Genauigkeit von 5 Kelvin. Die Aufheizgeschwindigkeit liegt laut Datenblatt bei 5 Kelvin pro Minute, ein Richtwert für die Abschätzung, wie schnell ein gegebenes Wasservolumen die Solltemperatur erreicht. Da kein Rührantrieb verbaut ist, entfällt die sonst übliche Skala für die Drehzahl, die Bedienung beschränkt sich auf die Temperatureinstellung. Ein Volumen bis 10 Liter Wasser lässt sich laut Herstellerangabe damit erwärmen. Erweiterbar um externe Temperaturmessung im Medium Über die Anschlussbuchse nach DIN 12878 lässt sich ein ETS-D5-Kontaktthermometer nachrüsten, um die Temperatur direkt im Medium statt nur an der Plattenoberfläche zu erfassen, praktisch etwa bei Ölbädern oder wenn ein extern angetriebenes Rührwerk bereits im Aufbau vorhanden ist. Der Fühler selbst gehört nicht zum Lieferumfang. Kompakte Bauform für den Einbau in bestehende Aufbauten Mit Abmessungen von 220 x 105 x 330 Millimetern und einem Gewicht von 4,4 Kilogramm lässt sich die HP 7 platzsparend in bestehende Versuchsaufbauten integrieren, etwa unterhalb eines Stativs mit separatem Rührwerk oder als reine Wärmequelle für ein Ölbad, ohne zusätzlichen Platz für eine Rühreinheit einzuplanen. Die Schutzart IP 21 schützt gegen senkrecht fallendes Tropfwasser. Einfache Integration in bestehende Aufbauten Weil die Elektronik der HP 7 ausschließlich auf die Heizfunktion ausgelegt ist, bleibt die Bedienung auf einen einzigen Drehknopf für die Solltemperatur reduziert, ohne Skala oder Regler für eine Drehzahl, die ohnehin nicht existiert. Das macht das Gerät zu einer unkomplizierten Ergänzung für Aufbauten, in denen ein separates Rührwerk, etwa ein Überkopfrührer mit eigenem Stativ, bereits vorhanden ist und lediglich eine zuverlässige Wärmequelle darunter fehlt. Typische Einsatzbereiche Als reine Heizplatte ohne Rührfunktion eignet sich die C-MAG HP 7 fachlich für: Erwärmen von Gefäßen und Ölbädern ohne gleichzeitigen Rührbedarf Kombination mit separat angetriebenen Rührwerken, etwa Überkopfrührwerken Temperieren von Reaktionsblöcken oder Trägerplatten aus dem IKA-Zubehörprogramm Einfache Wärmequelle in Lehr- und Ausbildungslaboren Ersatzbeschaffung für Arbeitsplätze, an denen ein separates Rührwerk bereits vorhanden ist Auswahlhilfe: reine Heizplatte oder Heiz-Magnetrührer Innerhalb der C-MAG-Familie unterscheidet IKA grundsätzlich zwischen HS-Modellen mit Rühren und Heizen sowie HP-Modellen mit reiner Heizfunktion: ModellRührenVolumen (H2O)HeizleistungPlattengröße C-MAG HP 7 (dieses Gerät)nein10 l1000 W180 x 180 mm C-MAG HP 4nein5 l250 W100 x 100 mm C-MAG HS 7ja, 100 bis 1500 rpm10 l1000 W180 x 180 mm C-MAG HS 10ja, 100 bis 1500 rpm15 l1500 W260 x 260 mm Wird ohnehin gerührt oder ist ein Rührwerk gar nicht nötig, spart die reine Heizplatte gegenüber einem HS-Modell mit demselben Heizwert Anschaffungskosten. Sobald Rühren und Heizen gemeinsam in einem Gerät gefragt sind, ist eines der HS-Modelle die passendere Wahl. Abgrenzung zu den Heiz-Magnetrührern und zur kleineren HP 4 Die IKA C-MAG HP 4 deckt mit kleinerer Plattenfläche und 250 Watt Heizleistung kleinere Volumina bis 5 Liter ab und verzichtet auf den Anschluss für ein externes Kontaktthermometer. Wird zusätzlich zum Heizen auch gerührt, bieten der IKA C-MAG HS 7 und der IKA C-MAG HS 10 dieselbe Heiztechnik samt integriertem Rührantrieb. Für größere Heizflächen bis 260 x 260 Millimeter führt IKA außerdem die C-MAG HP 10 als reine Heizplatte, für kleinere Ansätze steht mit der C-MAG HS 4 eine kompaktere Alternative mit Rührfunktion zur Verfügung. Technische Details Anzahl Heizstellen1 Heizleistung1000 W Heiztemperaturbereich50 bis 500 °C, Drehknopf, Einstellgenauigkeit 5 K Anschluss für externen TemperaturmessfühlerETS-D5 (DIN 12878) Volumen max.10 l Aufheizgeschwindigkeit5 K/min Aufstellfläche WerkstoffKeramik Aufstellfläche Abmessungen180 x 180 mm Zulässige relative Feuchte80 % Abmessungen (B x H x T)220 x 105 x 330 mm Gewicht4,4 kg SchutzartIP 21 (DIN EN 60529) Netzanschluss230 V, 50/60 Hz, 1005 W (weitere Spannungsvarianten 120 V / 100 V verfügbar) Lieferumfang 1 x IKA C-MAG HP 7 Heizplatte (0003581800) Rührstäbchen sind nicht enthalten, da die C-MAG HP 7 über keine Rührfunktion verfügt. Ein externer Temperaturmessfühler wie das ETS-D5 gehört ebenfalls nicht zum Lieferumfang. Anwendung, Aufstellung, Wartung und Entsorgung Mit Schutzart IP 21 ist die C-MAG HP 7 gegen senkrecht fallendes Tropfwasser geschützt und für den Betrieb im Abzug oder auf einer stabilen, ebenen Laborbank bei bis zu 80 Prozent relativer Feuchte ausgelegt. Da kein Rührwerk verbaut ist, eignet sich die Platte besonders für den Einbau unterhalb separater Rührantriebe oder Stative, hier sollte auf ausreichend Freiraum für Kabel und Zubehör geachtet werden. Die Keramikoberfläche ist chemikalienbeständig, sollte aber vor der Reinigung abkühlen. Am Ende der Nutzungsdauer gehört die Heizplatte als Elektrogerät nicht in den Hausmüll, sondern in die getrennte Elektroaltgeräte-Erfassung; die WEEE-Registrierungsnummer des Herstellers lautet DE 66784213. Investitionslogik: Wann sich der Verzicht auf Rührfunktion lohnt Wird bereits mit einem separaten Rührwerk gearbeitet, etwa einem Überkopfrührer, oder ist für die Anwendung gar kein Rühren nötig, spart die reine Heizplatte gegenüber einem HS-Modell mit identischer Heizleistung spürbar Anschaffungskosten, ohne bei der eigentlichen Heizfunktion Abstriche zu machen. Das gilt besonders dann, wenn mehrere Arbeitsplätze mit unterschiedlichen Rührwerken auf dieselbe Heizleistung zurückgreifen sollen, etwa in Praktikumsräumen mit fest montierten Stativen. Für Standardarbeitsplätze, an denen Rühren und Heizen typischerweise gemeinsam gebraucht werden, ist ein HS-Modell in der Regel die wirtschaftlichere Gesamtlösung, weil sich damit ein zusätzliches Rührwerk erübrigt. Individueller Bedarf & Beschaffungsservice Für die C-MAG HP 7 steht bei Bedarf passendes Original-Zubehör wie das ETS-D5-Kontaktthermometer, Stativmaterial, Trägerplatten, Ölbadaufsätze und Reaktionsblöcke unterschiedlicher Volumina zur Verfügung. Über unseren Beschaffungsservice unterstützen wir Sie außerdem bei Ersatzteilen, Kalibrierungen und der Zusammenstellung mehrerer Arbeitsplätze mit einheitlichem Zubehör. Weitere Informationen und Kontaktmöglichkeiten finden Sie unter lt-laborhandel.de/service. Häufig gestellte Fragen Kann die C-MAG HP 7 auch rühren?Nein, die HP 7 ist eine reine Heizplatte ohne Magnetrührantrieb, dafür stehen die HS-Modelle der C-MAG-Baureihe zur Verfügung. Ist ein externer Temperaturfühler im Lieferumfang enthalten?Nein, die Anschlussbuchse nach DIN 12878 ist vorhanden, ein ETS-D5-Kontaktthermometer ist jedoch separat zu beschaffen. Wie unterscheidet sich die HP 7 von der kleineren HP 4?Die HP 7 bietet mit 1000 statt 250 Watt eine deutlich höhere Heizleistung, eine größere 180 x 180 Millimeter Platte und zusätzlich einen Anschluss für ein externes Kontaktthermometer, den die HP 4 nicht besitzt. Welches Volumen lässt sich maximal erwärmen?Laut Herstellerangabe bis zu 10 Liter Wasser. Eignet sich die HP 7 für ein Ölbad?Die Heizplatte selbst ist für den direkten Wärmeübergang an aufgestellte Gefäße ausgelegt, für Ölbadanwendungen führt IKA passende Ölbadaufsätze im Zubehörprogramm, die sich auf die 180 x 180 Millimeter große Platte aufsetzen lassen. Passt Zubehör aus der HS-Baureihe auch an die HP 7?Trägerplatten, Reaktionsblöcke und Ölbadaufsätze aus dem IKA-Zubehörprogramm sind für die 180 x 180 Millimeter große Aufstellfläche der HP 7 ausgelegt und in der Regel auch mit anderen C-MAG-Modellen gleicher Plattengröße kompatibel, etwa dem C-MAG HS 7. Wie wird die C-MAG HP 7 fachgerecht entsorgt?Als Elektrogerät gehört sie an eine Elektroaltgeräte-Sammelstelle statt in den Hausmüll, die WEEE-Registrierungsnummer des Herstellers ist im Abschnitt Anwendung, Aufstellung, Wartung und Entsorgung genannt.

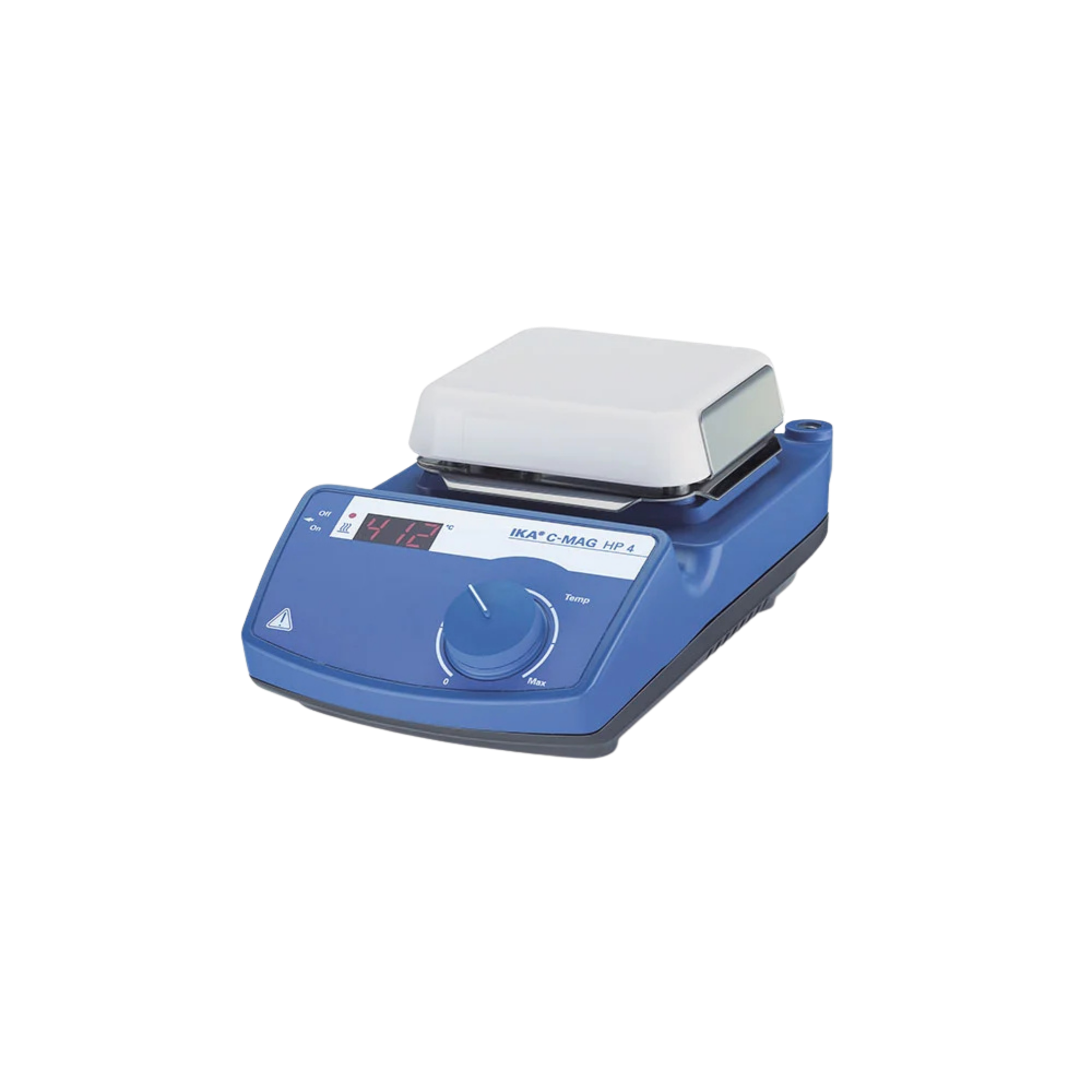

IKA C-MAG HP 4 Heizplatte, Keramik-Aufstellfläche 100 x 100 mm, 250 Watt, 0003581600
Für einen einzelnen Kolben, eine kleine Petrischale oder das gelegentliche Erwärmen ohne großen Platzbedarf lohnt sich oft keine ausgewachsene Heizplatte. Die IKA C-MAG HP 4 (0003581600) ist die kompakteste reine Heizplatte der C-MAG-Familie, mit einer 100 x 100 Millimeter kleinen Keramik-Aufstellfläche, 250 Watt Heizleistung und einem Gewicht von nur 2,44 Kilogramm. Kompakte Keramik-Aufstellfläche für kleine Gefäße Die 100 x 100 Millimeter große Aufstellfläche aus Keramik ist bewusst auf kleinere Gefäße und Volumina bis 5 Liter Wasser ausgelegt und deckt einen Heiztemperaturbereich von 50 bis 500 Grad Celsius ab, eingestellt über einen einfachen Drehknopf mit einer Einstellgenauigkeit von 5 Kelvin, ohne die zusätzlichen Anzeige- und Regelfunktionen der größeren HS-Modelle. Mit 250 Watt Heizleistung liegt die Aufheizgeschwindigkeit bei 2,5 Kelvin pro Minute, geringer als bei den größeren C-MAG-HP-Modellen, aber ausreichend für kleinere Ansätze und punktuelles Erwärmen. Leichtgewicht für den mobilen Einsatz Mit Abmessungen von 150 x 105 x 260 Millimetern und einem Gewicht von nur 2,44 Kilogramm lässt sich die HP 4 leicht zwischen Arbeitsplätzen umsetzen oder in kleinen Abzügen unterbringen, in denen für größere Heizplatten kein Platz ist. Die Schutzart IP 21 schützt gegen senkrecht fallendes Tropfwasser. Keine Möglichkeit für externe Temperaturmessung Anders als die größeren C-MAG-HP- und HS-Modelle verfügt die HP 4 laut Technischer-Daten-Tabelle über keinen Anschluss für ein externes Kontaktthermometer. Die Temperaturregelung erfolgt ausschließlich über die Plattenoberfläche, ein bewusster Verzicht zugunsten der kompakten, einfachen Bauform. Für Anwendungen, bei denen die exakte Temperatur im Medium selbst dokumentiert werden muss, ist das ein relevantes Ausschlusskriterium, das vor der Anschaffung geprüft werden sollte. Wirtschaftlicher Einstieg in die C-MAG-Baureihe Mit 250 Watt Heizleistung liegt die HP 4 deutlich unter den 1000 Watt der C-MAG HP 7 und HS-Modelle, entsprechend geringer fällt auch der Anschaffungspreis und der laufende Stromverbrauch bei Dauerbetrieb über mehrere Arbeitsplätze hinweg aus. Für Labore, die mehrere Arbeitsplätze mit einfachen Heizaufgaben ausstatten müssen, ohne dass jede Position eine hohe Heizleistung oder eine Fühlerbuchse braucht, lässt sich mit der HP 4 eine größere Anzahl an Plätzen zu vertretbaren Kosten ausrüsten. Typische Einsatzbereiche Als kompakteste und leichteste Heizplatte der C-MAG-Familie eignet sich die HP 4 fachlich vor allem für kleinvolumige, unkritische Erwärmungsaufgaben: Erwärmen einzelner kleiner Gefäße bis 5 Liter Volumen Arbeitsplätze mit begrenztem Platzangebot, etwa in kleinen Abzügen Einfache Wärmequelle in Ausbildung und Routinelabor ohne Anspruch an Medientemperaturmessung Zweitgerät für punktuelle Erwärmungsaufgaben neben einem größeren Hauptgerät Mobiler Einsatz durch geringes Gewicht von 2,44 Kilogramm Auswahlhilfe: HP 4 im Vergleich zu größeren C-MAG-Heizplatten Innerhalb der C-MAG-HP-Baureihe markiert die HP 4 den Einstieg, mit deutlichen Unterschieden bei Fläche, Leistung und Fühleranschluss: ModellPlattengrößeVolumen (H2O)HeizleistungExterner Fühler C-MAG HP 4 (dieses Gerät)100 x 100 mm5 l250 Wnicht vorgesehen C-MAG HP 7180 x 180 mm10 l1000 WETS-D5 (DIN 12878) Wer größere Gefäße erwärmen oder eine externe Temperaturmessung im Medium nutzen möchte, ist mit der C-MAG HP 7 besser bedient. Für kleine, unkritische Erwärmungsaufgaben mit begrenztem Platzbedarf bleibt die HP 4 die kompaktere und kostengünstigere Wahl, insbesondere wenn mehrere Arbeitsplätze parallel mit einfachen Heizaufgaben ausgestattet werden sollen, ohne dass jede Position Anschluss an ein externes Kontaktthermometer benötigt. Abgrenzung zur größeren HP 7 und zu Heiz-Magnetrührern Die IKA C-MAG HP 7 bietet mit 1000 Watt Heizleistung, größerer Fläche und einem Anschluss für ein externes Kontaktthermometer deutlich mehr Reserven für größere Volumina. Wird zusätzlich zum Heizen auch gerührt, sind der IKA C-MAG HS 7 oder für sehr kleine Volumina der Mini-Magnetrührer topolino die passenderen Geräte, letzterer allerdings ohne Heizfunktion. Technische Details Anzahl Heizstellen1 Heizleistung250 W Heiztemperaturbereich50 bis 500 °C, Drehknopf, Einstellgenauigkeit 5 K Volumen max.5 l Aufheizgeschwindigkeit2,5 K/min Aufstellfläche WerkstoffKeramik Aufstellfläche Abmessungen100 x 100 mm Zulässige relative Feuchte80 % Abmessungen (B x H x T)150 x 105 x 260 mm Gewicht2,44 kg SchutzartIP 21 (DIN EN 60529) Netzanschluss230 V, 50/60 Hz, 255 W (weitere Spannungsvarianten 120 V / 100 V verfügbar) Lieferumfang 1 x IKA C-MAG HP 4 Heizplatte (0003581600) Rührstäbchen sind nicht enthalten, da die C-MAG HP 4 über keine Rührfunktion verfügt. Ein Anschluss für ein externes Kontaktthermometer ist bei diesem Modell nicht vorgesehen. Anwendung, Aufstellung, Wartung und Entsorgung Mit Schutzart IP 21 ist die C-MAG HP 4 gegen senkrecht fallendes Tropfwasser geschützt und für den Betrieb im Abzug oder auf einer stabilen Laborbank bei bis zu 80 Prozent relativer Feuchte ausgelegt. Wegen der kompakten Bauform und des geringen Gewichts eignet sich die Platte auch für den mobilen Einsatz zwischen mehreren Arbeitsplätzen oder für den Transport zwischen unterschiedlichen Räumen und Etagen, sollte dabei aber vor dem Umsetzen abgekühlt und vom Netz getrennt sein. Die Keramikoberfläche ist chemikalienbeständig, sollte aber vor der Reinigung abkühlen und vom Netz getrennt werden. Am Ende der Nutzungsdauer gehört die Heizplatte als Elektrogerät nicht in den Hausmüll, sondern in die getrennte Elektroaltgeräte-Erfassung; die WEEE-Registrierungsnummer des Herstellers lautet DE 66784213. Investitionslogik: Wann die kompakte HP 4 ausreicht Für kleine Gefäße bis 5 Liter, punktuelles Erwärmen ohne Anspruch an eine im Medium gemessene Temperatur und beengte Platzverhältnisse ist die HP 4 die wirtschaftlichste Lösung innerhalb der C-MAG-Familie und deckt einen großen Teil einfacher Laborroutinen ab, ohne dass Leistungsreserven ungenutzt bleiben. Sobald größere Volumina, mehr Heizleistung oder eine externe Temperaturmessung benötigt werden, führt an der C-MAG HP 7 oder einem HS-Modell mit Rührfunktion kein Weg vorbei, die Mehrkosten sind dann durch den zusätzlichen Funktionsumfang gedeckt. Für Ausbildungslabore mit vielen parallelen, aber unkritischen Arbeitsplätzen kann die Anschaffung mehrerer HP 4 gegenüber wenigen größeren Heizplatten sinnvoller sein. Individueller Bedarf & Beschaffungsservice Für die C-MAG HP 4 steht bei Bedarf passendes Original-Zubehör wie Befestigungselemente und Halterungen zur Verfügung, ebenso Bescheinigungen und Zertifikate für Qualifizierungsdokumentation nach IQ/OQ, etwa für regulierte Qualitätskontroll-Umgebungen. Über unseren Beschaffungsservice unterstützen wir Sie außerdem bei Ersatzteilen, Kalibrierungen und der Zusammenstellung mehrerer Arbeitsplätze mit einheitlichem Zubehör. Weitere Informationen und Kontaktmöglichkeiten finden Sie unter lt-laborhandel.de/service. Häufig gestellte Fragen Für welche Gefäßgrößen ist die 100 x 100 Millimeter Platte ausgelegt?Die Fläche ist auf kleinere Standardgefäße wie Erlenmeyerkolben, Bechergläser oder Petrischalen bis zu einem Volumen von 5 Litern ausgelegt und bietet damit ausreichend Auflagefläche für die meisten Routineansätze im kleinen Maßstab. Kann die C-MAG HP 4 auch rühren?Nein, die HP 4 ist eine reine Heizplatte ohne Magnetrührantrieb, für Rühren und Heizen in einem Gerät führt IKA die C-MAG-HS-Baureihe. Lässt sich ein externer Temperaturfühler anschließen?Nein, laut Technischer-Daten-Tabelle ist bei der HP 4 kein Anschluss für ein externes Kontaktthermometer vorgesehen, anders als bei der größeren HP 7. Wie viel Volumen lässt sich maximal erwärmen?Laut Herstellerangabe bis zu 5 Liter Wasser. Wie schnell heizt die Platte auf?Die Aufheizgeschwindigkeit liegt laut Datenblatt bei 2,5 Kelvin pro Minute, das ist rund halb so schnell wie bei der leistungsstärkeren C-MAG HP 7 mit 5 Kelvin pro Minute, für kleine Volumina aber meist ausreichend zügig. Welche Spannungsvarianten sind verfügbar?Neben der Standardausführung mit 230 Volt sind laut Datenblatt weitere Spannungsvarianten mit 120 Volt und 100 Volt erhältlich, jeweils bei 50 oder 60 Hertz Netzfrequenz. Eignet sich die HP 4 für den mobilen Einsatz zwischen Arbeitsplätzen?Mit einem Gewicht von 2,44 Kilogramm und kompakten Abmessungen lässt sich die HP 4 vergleichsweise leicht umsetzen. Wie wird die C-MAG HP 4 fachgerecht entsorgt?Als Elektrogerät gehört sie an eine Elektroaltgeräte-Sammelstelle statt in den Hausmüll, die WEEE-Registrierungsnummer des Herstellers ist im Abschnitt Anwendung, Aufstellung, Wartung und Entsorgung genannt.

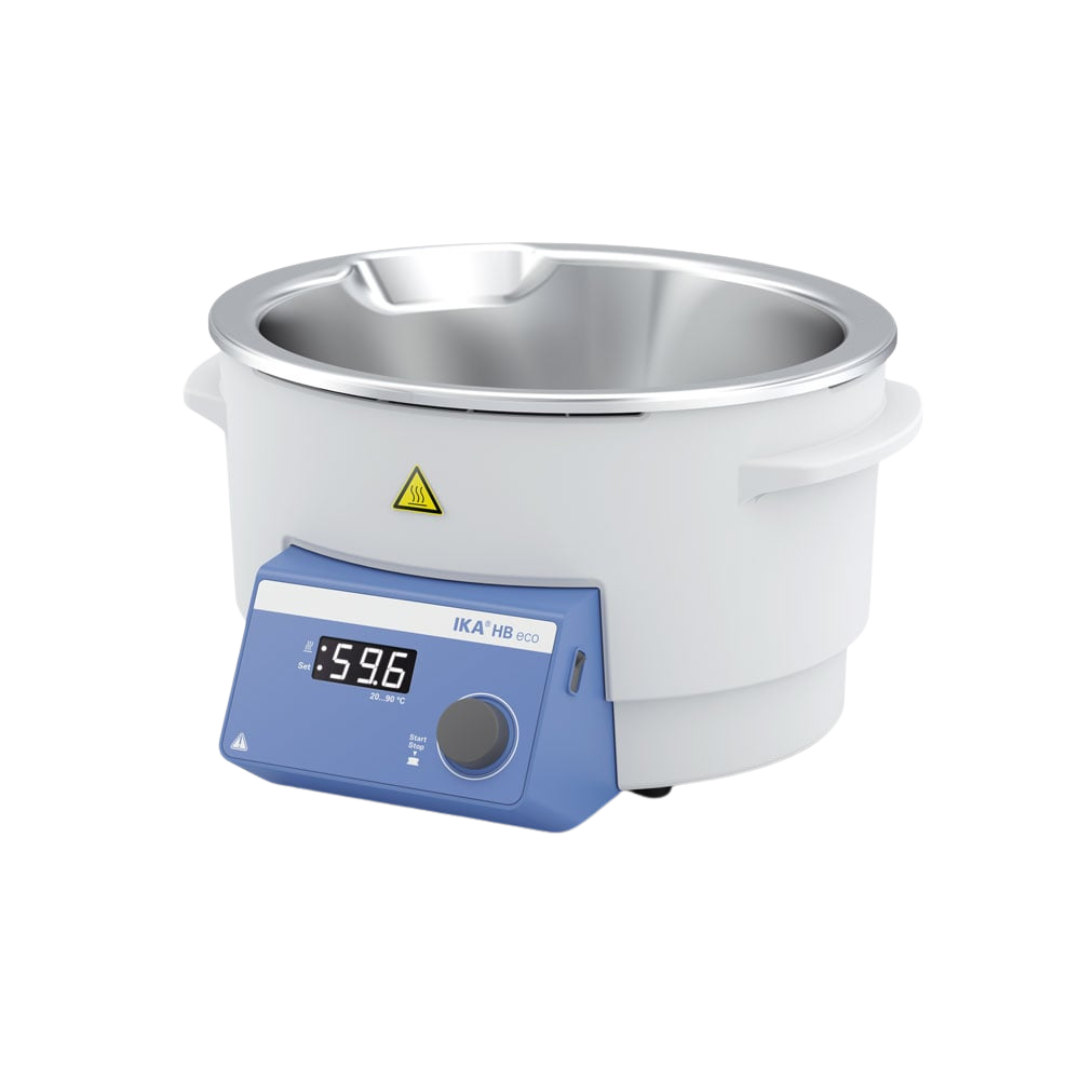

IKA Heizbad HB eco (3L, 180°C, für RV-Serie), 0020016337
Das IKA Heizbad HB eco ist das digitale Standard-Heizbad, das speziell als Komponente für die IKA Rotationsverdampfer-Serien (RV 3, RV 8 und RV 10) konzipiert ist. Es ist die ideale Wahl als Ersatzteil oder zur Aufrüstung eines bestehenden Rotationsverdampfer-Systems. Präzise digitale Steuerung Dieses Heizbad (MPN 0020016337) ist mit einer klaren LED-Digitalanzeige ausgestattet. (Feature) Für Facheinkäufer bedeutet dies eine exakte und reproduzierbare Einstellung der Solltemperatur bis 180 °C. (Benefit) Dies ist entscheidend für die genaue Destillation von Lösemitteln mit definiertem Siedepunkt. Hohe Anwendersicherheit Sicherheit im Laboralltag ist ein Kernmerkmal dieses Geräts. Das doppelwandige Design der Wanne reduziert die Hitzeabstrahlung nach außen und schützt vor Verbrennungen. (Feature) Eine "Hot"-Warnanzeige leuchtet auch bei ausgestecktem Netzkabel weiter, solange die Plattenoberfläche heiß ist. Ein fest eingestellter Sicherheitskreis (190 °C) verhindert ein Überhitzen (Benefit). Kommunikation mit dem Antrieb Für Facheinkäufer im automatisierten Labor: Das HB eco verfügt über eine RS-232- und eine IR-Schnittstelle (Infrarot). (Feature) Dies ermöglicht die direkte Kommunikation mit dem Rotationsverdampfer-Antrieb (z.B. der RV 10 auto pro Serie), sodass der gesamte Destillationsprozess über eine Software (z.B. labworldsoft®) gesteuert werden kann (Benefit). Technische Details Produkttyp: Heizbad für Rotationsverdampfer (RV 3, RV 8, RV 10) Heiztemperaturbereich: RT - 180 °C Heizleistung: 1000 W Einstellgenauigkeit (Temperatur): ±1 K Volumen (Bad): 3 L Display: LED (Digital) Material (Wanne): Edelstahl (1.4301) Schnittstellen: RS 232, IR (Infrarot) Sicherheitskreis (fix): 190 °C Sicherheit: "Hot" Warnanzeige Abmessungen (B x H x T): 250 x 180 x 280 mm Gewicht: 3 kg Lieferumfang Heizbad HB eco (Grundgerät) Netzkabel Bedienungsanleitung Wichtiger Hinweis: Dies ist ausschließlich das Heizbad. Der Rotationsverdampfer-Antrieb (Motor), die Glaswaren und der Stativständer sind nicht im Lieferumfang enthalten. Individueller Bedarf & Beschaffungsservice Benötigen Sie eine Beratung, ob dieses Heizbad mit Ihrem vorhandenen IKA Rotationsverdampfer (z.B. RV 8 oder RV 10) kompatibel ist? Suchen Sie spezifische Ersatzteile oder den passenden externen Temperaturfühler (PT 1000)? Unser Expertenteam hilft Ihnen gern. Für nicht gelistetes Zubehör nutzen Sie bitte unseren individuellen Beschaffungsservice.

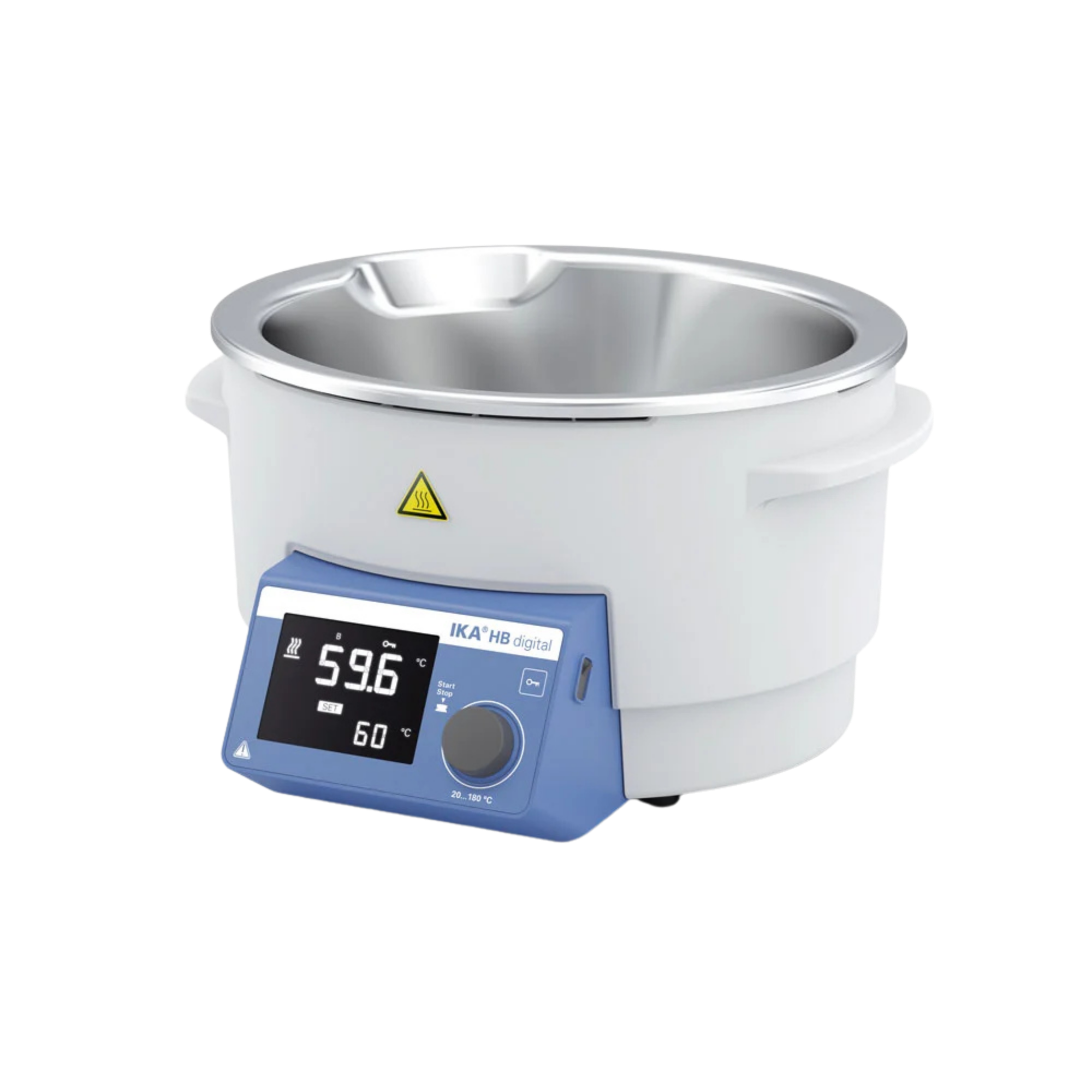

IKA HB digital Heizbad, 4 Liter, Wasser/Öl, 180 °C, 0020016334
Nicht jede Temperieraufgabe im Labor braucht eine Kompressorkühlung. Wo lediglich ein Wärmebad bis 180 Grad Celsius gefragt ist, etwa für Extraktionen, Lösungsmittelverdampfung oder Viskositätsmessungen bei erhöhter Temperatur, genügt ein reines Heizbad. Das IKA HB digital liefert dazu 1400 Watt Heizleistung, ein Fassungsvermögen von bis zu 4 Litern und einen produktberührenden Edelstahlbehälter (Werkstoff 1.4404), der sowohl mit Wasser als auch mit Siliconöl als Temperiermedium arbeitet. Als offenes Bad ohne integrierte Umwälzpumpe richtet es sich an alle, die ein zuverlässiges, einfach zu bedienendes Heizbad für den direkten Einsatz suchen, ohne die zusätzliche Ausstattung eines externen Kreislaufs zu benötigen. Heizleistung und Regelgenauigkeit bis 180 Grad Celsius Der Heiztemperaturbereich reicht von Raumtemperatur bis 180 Grad Celsius, eingestellt über einen Drehknopf mit einer Einstellgenauigkeit von 1 Kelvin und abgelesen auf einer LCD-Anzeige. Mit 3 Litern Wasser bei 90 Grad Celsius liegt die Reglerschwankung bei ±1 Kelvin, die absolute Abweichung vom Mittelwert bei ±2 Kelvin. Mit 3 Litern Siliconöl (50 mPas) bei 150 Grad Celsius liegt die Reglerschwankung bei ±2 Kelvin, die absolute Abweichung bei ±4 Kelvin. Diese getrennte Ausweisung für Wasser und Öl zeigt, dass die Regelgenauigkeit je nach Medium und Zieltemperatur unterschiedlich ausfällt, ein Aspekt, der bei der Wahl des Temperiermediums für präzisionskritische Anwendungen relevant ist. Offenes Bad ohne externe Umwälzung, dafür kompakt und robust Anders als ein Umwälzthermostat verfügt das HB digital über keine Pumpe für den externen Anschluss weiterer Geräte, es ist als offenes Bad für die direkte Beheizung von Gefäßen im Bad selbst ausgelegt. Der Innendurchmesser des Badbehälters beträgt 225 Millimeter bei einer Innenhöhe von 130 Millimetern, die minimale Füllhöhe liegt bei 60 Millimetern. Ein fest eingestellter Sicherheitskreis bei 190 Grad Celsius sowie ein zusätzlich einstellbarer Sicherheitskreis zwischen 50 und 190 Grad Celsius schützen vor unbeabsichtigtem Überhitzen, entsprechend der Einstufung nach DIN 12876 Klasse II. Heizbad, Wärme-Bad-Umwälzthermostat oder Kälte-Wärme-Gerät: die passende Bauform Wer ausschließlich ein offenes Bad ohne externen Anschluss benötigt, ist mit dem HB digital gut bedient. Soll dasselbe Warmwasserbad zusätzlich extern angeschlossene Gefäße oder Doppelmantelreaktoren versorgen, bieten die IKA HBC 5 basic und die IKA HBC 10 control als Wärme-Bad-Umwälzthermostate eine integrierte Umwälzpumpe für genau diesen Zweck. Wird zusätzlich zur Heizfunktion auch eine aktive Kühlung benötigt, etwa für Temperaturzyklen unterhalb von Raumtemperatur, sind der IKA RC 2 lite als reiner Umlaufkühler oder die IKA HRC 2 lite als kombiniertes Kälte-Wärme-Gerät die passendere Wahl. Typische Einsatzbereiche Als kompaktes Heizbad mit Edelstahlbehälter und Temperaturbereich bis 180 Grad Celsius eignet sich das HB digital unter anderem für: Erwärmen und Temperieren von Proben in Wasser- oder Ölbädern, etwa bei Extraktionen oder Eindampfvorgängen Viskositätsmessungen und andere Anwendungen mit temperaturabhängigen Materialeigenschaften bei erhöhter Temperatur Erwärmen von Reaktionsgefäßen oder Kolben, die direkt in das offene Bad eingehängt werden Aufstellung, Bedienung und laufender Betrieb Die Bedienung erfolgt über einen Drehknopf mit LCD-Anzeige, eine USB-Schnittstelle (Micro-USB) ermöglicht die Anbindung an PC oder Software zur Protokollierung von Temperaturverläufen. Die Gehäuseabmessungen betragen 330 x 190 x 325 Millimeter bei einem Gewicht von 3,9 Kilogramm, der Außendurchmesser des Badbehälters liegt bei 257 Millimetern. Die Aufnahmeleistung beträgt 1450 Watt im Betrieb und lediglich 3 Watt im Standby. Der zulässige Umgebungstemperaturbereich liegt bei 5 bis 40 Grad Celsius bei maximal 80 Prozent relativer Feuchte, das Gehäuse ist nach IP 21 gemäß DIN EN 60529 geschützt. Pflege des Edelstahlbadbehälters Der produktberührende Behälter aus Edelstahl 1.4404 ist korrosionsbeständig gegenüber den üblichen Temperiermedien Wasser und Siliconöl und lässt sich nach dem Abkühlen einfach reinigen. Vor dem Befüllen empfiehlt sich ein Blick auf die minimale Füllhöhe von 60 Millimetern, da bei zu geringem Füllstand der Sicherheitskreis frühzeitig auslösen oder die Temperaturkonstanz leiden kann. Nach längerem Betrieb mit Öl als Temperiermedium sollte der Badbehälter vor einem Mediumwechsel gründlich gereinigt werden, um Verschleppungen zwischen den Medien zu vermeiden. Warum die Wahl des Temperiermediums die Genauigkeit beeinflusst Bei der Investitionsentscheidung lohnt sich ein Blick auf das geplante Temperiermedium: Für Anwendungen mit Wasser bis rund 90 Grad Celsius bewegt sich die absolute Abweichung mit ±2 Kelvin in einem engeren Rahmen als bei höherviskosen Ölbädern bei 150 Grad Celsius mit ±4 Kelvin. Wer regelmäßig im oberen Temperaturbereich mit Öl arbeitet und dabei eine engere Regelgenauigkeit benötigt, sollte diese Werte gegen die Anforderungen der eigenen Methode prüfen, bevor er sich für ein Standardheizbad entscheidet. Für die meisten Routineanwendungen bis 180 Grad Celsius reicht die Genauigkeit des HB digital dagegen aus, ohne dass eine teurere Ausstattungsstufe mit Umwälzpumpe erforderlich wäre. Bei der Befüllmenge gilt: Je näher am maximalen Füllvolumen von 4 Litern gearbeitet wird, desto länger dauert es bei gleichbleibender Heizleistung von 1400 Watt, bis das Bad die Zieltemperatur erreicht, ein Aspekt, der bei häufig wechselnden Solltemperaturen im Laboralltag die Durchlaufzeit beeinflusst. Technische Details Heizleistung1400 W HeiztemperaturbereichRaumtemperatur bis 180 °C TemperaturanzeigeLCD Einstellung HeiztemperaturDrehknopf Einstellgenauigkeit Solltemperatur1 K Reglerschwankung (3 l Wasser / 90 °C)±1 K Absolute Abweichung (3 l Wasser / 90 °C)±2 K Reglerschwankung (3 l Siliconöl 50 mPas / 150 °C)±2 K Absolute Abweichung (3 l Siliconöl 50 mPas / 150 °C)±4 K Füllvolumen max.4 l Füllhöhe min.60 mm Produktberührendes MaterialEdelstahl 1.4404 Sicherheitskreis fest / einstellbar190 °C / 50 bis 190 °C Klassifizierung nach DIN 12876Klasse II Außendurchmesser / Innendurchmesser257 mm / 225 mm Außenhöhe / Innenhöhe190 mm / 130 mm USB-SchnittstelleMicro-USB Geräteaufnahmeleistung (Betrieb / Standby)1450 W / 3 W Schutzart nach DIN EN 60529IP 21 Zulässige Umgebungstemperatur5 bis 40 °C Zulässige relative Feuchtemax. 80 % Abmessungen (B x H x T)330 x 190 x 325 mm Gewicht3,9 kg Spannung / Frequenz / Anschlussleistung220 bis 240 V, 50/60 Hz, 1450 W (weitere Variante 100-120 V verfügbar) Lieferumfang 1 x IKA HB digital Heizbad (Ident-Nr. 0020016334) 1 x USB-Kabel USB A zu Micro-B, 2 m Regulatorische Informationen Das HB digital unterliegt als Elektrogerät der Elektro- und Elektronikgeräte-Verordnung (ElektroG) und ist bei der Stiftung EAR unter der WEEE-Registrierungsnummer DE 66784213 registriert. Am Ende der Nutzungsdauer darf das Gerät nicht über den Hausmüll entsorgt werden, sondern ist einer separaten Sammlung für Elektroaltgeräte zuzuführen. Häufige Fragen zum HB digital Kann das HB digital auch externe Geräte mit Warmwasser versorgen?Nein, das HB digital verfügt über keine Umwälzpumpe und ist als offenes Bad für die direkte Beheizung im Bad selbst ausgelegt. Für den externen Anschluss eignen sich die Wärme-Bad-Umwälzthermostate der HBC-Baureihe. Bis zu welcher Temperatur lässt sich das HB digital betreiben?Der Heiztemperaturbereich reicht von Raumtemperatur bis 180 Grad Celsius, abgesichert durch einen fest eingestellten Sicherheitskreis bei 190 Grad Celsius. Welche Medien können im Bad verwendet werden?Laut Reglerdaten sind sowohl Wasser als auch Siliconöl als Temperiermedium vorgesehen, mit jeweils eigenen Genauigkeitsangaben für Reglerschwankung und absolute Abweichung. Wie groß ist der Badbehälter?Der Innendurchmesser beträgt 225 Millimeter bei einer Innenhöhe von 130 Millimetern, das Füllvolumen liegt bei maximal 4 Litern und die minimale Füllhöhe bei 60 Millimetern. Aus welchem Material besteht der Badbehälter?Der produktberührende Werkstoff ist Edelstahl 1.4404. Lässt sich das HB digital an einen PC anschließen?Ja, über die vorhandene Micro-USB-Schnittstelle lässt sich das Gerät an PC oder Software zur Protokollierung anbinden. Was unterscheidet das HB digital von einem Umwälzthermostat?Ein Umwälzthermostat verfügt über eine integrierte Pumpe zum Anschluss externer Geräte, das HB digital ist dagegen ein reines, offenes Heizbad ohne Pumpenfunktion. Wie lange dauert das Aufheizen bis zur Zieltemperatur?Die genaue Aufheizzeit hängt von Füllmenge, Ausgangstemperatur und gewähltem Medium ab. Mit 1400 Watt Heizleistung und einem maximalen Füllvolumen von 4 Litern gilt: je größer die Befüllmenge und je höher die Zieltemperatur, desto länger die Aufheizzeit. Individueller Bedarf & Beschaffungsservice Für passendes Zubehör wie eine Schutzhaube oder einen Zwischenboden für kleinere Gefäße unterstützt Sie unser Beschaffungsservice. Auch bei Fragen zu Bescheinigungen und Zertifikaten zum HB digital sprechen Sie uns gerne an.

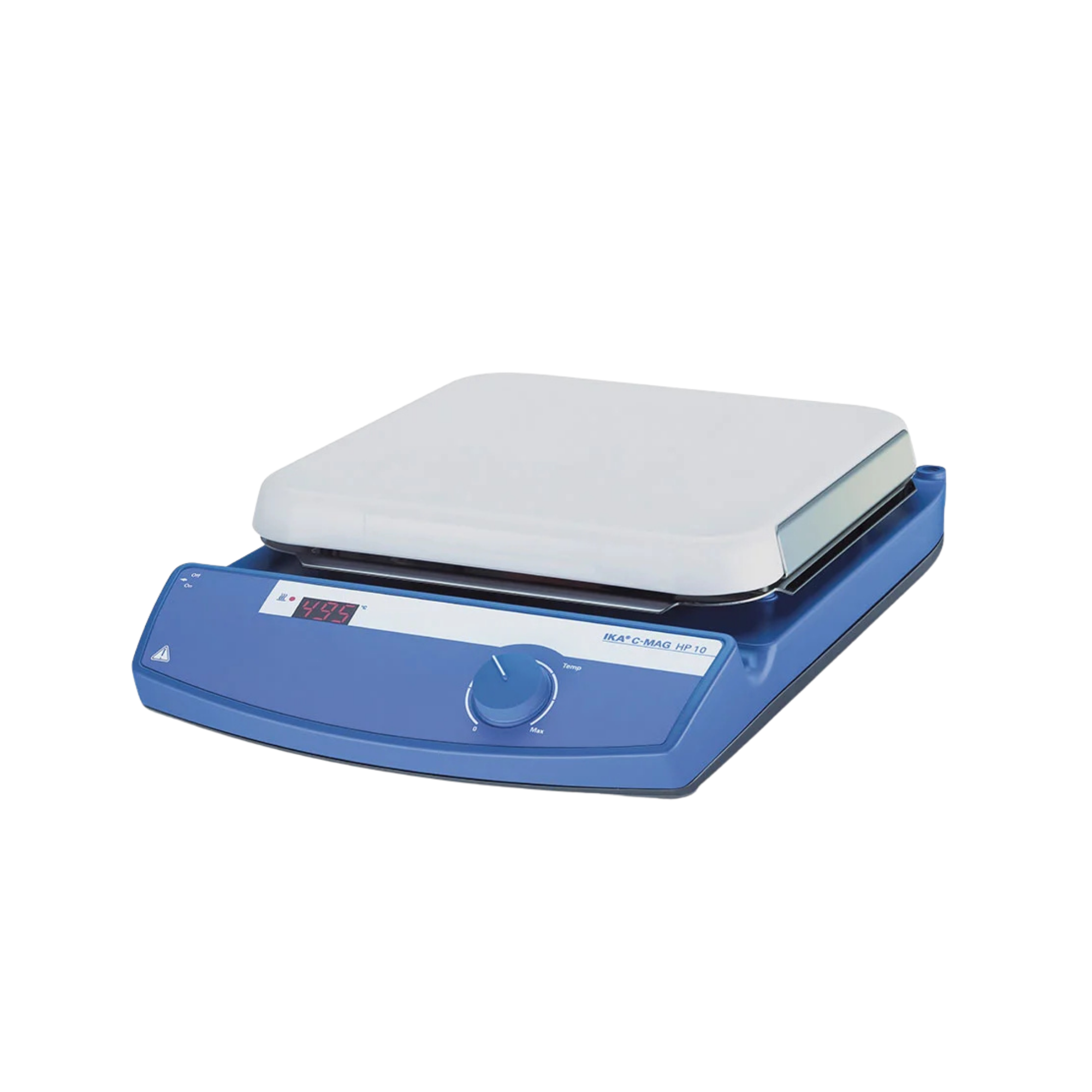

IKA C-MAG HP 10 Heizplatte, mit Glaskeramik-Aufstellfläche, 0003582000
Thermodynamische Effizienz und Materialresistenz Die IKA C-MAG HP 10 ist ein Hochleistungs-Heizsystem, das speziell für die thermische Behandlung großvolumiger Medien und aggressiver chemischer Substanzen entwickelt wurde. Mit einer Heizleistung von 1500 W und einer Aufstellfläche von 260 x 260 mm ermöglicht das Gerät eine signifikante thermische Energieübertragung. Die monolithische Platte aus Glaskeramik zeichnet sich durch eine exzellente chemische Inertheit und eine hohe Temperaturwechselbeständigkeit aus. Durch die geringe Wärmedehnung des Materials wird eine plane Oberfläche auch bei maximalen Betriebstemperaturen gewährleistet, was den thermischen Kontaktwiderstand zum Gefäß minimiert. Metrologische Präzision und Systemsicherheit Die Steuerung der thermischen Parameter erfolgt über ein digitales Display, das eine präzise Überwachung der Soll-Werte erlaubt. Zur Regelung der Mediumstemperatur verfügt die C-MAG HP 10 über eine integrierte Schnittstelle nach DIN 12878, die den Anschluss externer Kontaktthermometer (z. B. ETS-D5) ermöglicht. Die Sicherheitsarchitektur umfasst einen fixen Sicherheitskreis bei 550 °C sowie eine optische „Hot Top“-Warnanzeige. Letztere fungiert als präventiver Schutzmechanismus gegen thermische Verletzungen, indem sie die Restwärme der Platte auch nach Deaktivierung der Heizfunktion detektiert, solange die Oberflächentemperatur über 50 °C liegt. Technische Details Thermodynamik & Heiztechnik Heizleistung: 1500 W Heiztemperaturbereich: 50 bis 500 °C Einstellgenauigkeit Heiztemperatur: ± 10 K Sicherheitskreis fix: 550 °C Aufheizgeschwindigkeit (1 l H2O in H15): 5 K/min Metrologie & Regelungstechnik Anzeige: Digitales LCD (Soll-Wert) Anschluss für externen Temperaturmessfühler: DIN 12878 (z. B. PT 1000) Regelgenauigkeit mit Sensor: ± 3 K Restwärmeanzeige: Optisches Warnsignal (Hot Top indicator) Materialeigenschaften & Mechanik Aufstellfläche Material: Glaskeramik (Vitrokeramik) Aufstellfläche Abmessungen: 260 x 260 mm Gehäusematerial: Aluminium-Guss / korrosionsbeständiger Kunststoff Kammer-Infrastruktur & Dimensionen Abmessungen (B x H x T): 300 x 105 x 415 mm Gewicht: 6 kg Zulässiger Umgebungstemperaturbereich: 5 bis 40 °C Zulässige Relative Feuchte: 80 % Schutzart nach DIN EN 60529: IP 21 Spannung: 230 V (50/60 Hz) Leistungsaufnahme: 1505 W Lieferumfang 1 x IKA C-MAG HP 10 Heizplatte 1 x Netzkabel 1 x Betriebsanleitung Wichtiger Hinweis: Ein externer Temperaturfühler (z. B. PT 1000) zur direkten Steuerung der Mediumstemperatur ist nicht im Standardlieferumfang enthalten und muss separat konfiguriert werden. Individueller Bedarf & Zubehör Für eine exakte thermodynamische Steuerung in der Flüssigphase ist der Anschluss eines externen Widerstandsthermometers (PT 1000) oder eines elektronischen Kontaktthermometers (ETS-D-Serie) über die DIN 12878 Buchse erforderlich. Dies ermöglicht die Kompensation der thermischen Hysterese der Glaskeramikplatte. Passende Stativstangen und Kreuzmuffen zur Fühlerfixierung finden Sie über unseren Beschaffungsservice.

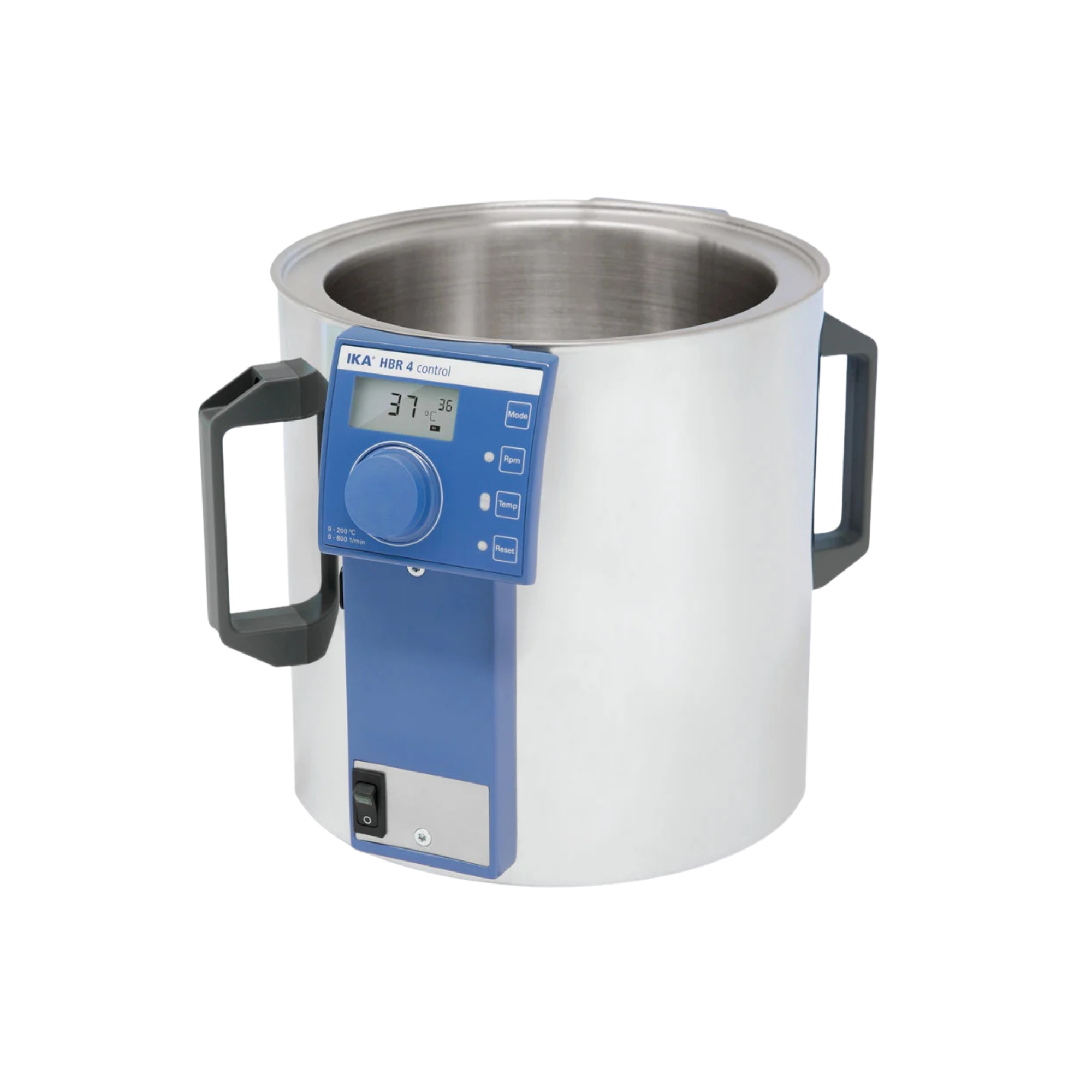

IKA HBR 4 control, Sicherheitsheizbad, 4 Liter, 0020003549
Thermodynamik und Fluiddynamik der Wärmeübertragung Das IKA HBR 4 control ist ein hochpräzises Heizbadsysten, das für die Temperierung von Flüssigkeiten bis 200 °C optimiert wurde. Die zylindrische Badgeometrie in Kombination mit dem hochwertigen Edelstahl-Innenbehälter (1.4301) gewährleistet eine homogene Temperaturverteilung innerhalb des Wärmeträgermediums (Wasser oder niederviskose Öle). Durch die spezifische Anordnung der Heizelemente wird eine effiziente Konvektion induziert, die thermische Gradienten minimiert und somit isotherme Bedingungen für das Probengefäß schafft. Das System ist auf eine maximale Heizleistung von 1000 W ausgelegt, um auch bei größeren Volumina schnelle Aufheizzeiten zu realisieren. Metrologische Regelung und kybernetische Sicherheit Die Steuerung des Heizprozesses erfolgt über einen mikroprozessorgesteuerten PID-Regler, der eine exzellente Konstanz der Badtemperatur ermöglicht. Zur präzisen Erfassung der Mediumstemperatur ist der Anschluss eines externen Temperaturfühlers (PT 1000) integriert, wodurch die Regelung direkt auf die kinetische Energie der Probe reagieren kann. Ein besonderes Merkmal der „control“-Variante ist die digitale Schnittstelle (USB/RS232), die eine lückenlose Dokumentation der thermischen Prozesse via Labworldsoft® erlaubt. Die Sicherheitsarchitektur umfasst einen unabhängig einstellbaren Sicherheitstemperaturbegrenzer, der eine thermische Dekomposition des Mediums oder eine Überhitzung der Apparatur bei Systemfehlern zuverlässig verhindert. Technische Details Thermodynamik & Heiztechnik Heizleistung: 1000 W Einstellbereich Arbeitstemperatur: Raumtemp. + 10 K bis 200 °C Temperaturkonstanz: ± 0,1 K Badvolumen max.: 4 l Metrologie & Regelungstechnik Anzeige: Digitales LCD für Soll- und Istwerte Externer Fühleranschluss: PT 1000 Regelungsgenauigkeit mit externem Fühler: ± 0,2 K Sicherheitstemperatur einstellbar: 50 bis 210 °C Einstellgenauigkeit Sicherheitstemperatur: 1 K Kinematik & Mechanik Badform: Zylindrisch Badwerkstoff: Edelstahl 1.4301 Baddurchmesser (innen): 200 mm Badhöhe (innen): 120 mm Schnittstellen & Dimensionen Schnittstellen: USB, RS232 Abmessungen (B x H x T): 250 x 250 x 250 mm Gewicht (leer): 4,4 kg Schutzart gemäß DIN EN 60529: IP 21 Spannung: 230 V (50/60 Hz) Lieferumfang 1 x IKA HBR 4 control Heizbad 1 x Temperaturfühler PT 1000.70 (Edelstahl) 1 x Netzkabel 1 x Betriebsanleitung Wichtiger Hinweis: Ein passendes Wärmeträgermedium (z. B. Silikonöl) für Betriebstemperaturen über 100 °C ist nicht im Lieferumfang enthalten und muss spezifisch nach Anwendung gewählt werden. Individueller Bedarf & Zubehör Für den physikalisch korrekten Betrieb bei hohen Temperaturen ist die Wahl des Wärmeträgermediums entscheidend (Viskosität, Flammpunkt, Wärmekapazität). Zudem wird für die computergestützte Auswertung die Software Labworldsoft® empfohlen, um die über USB/RS232 ausgegebenen Datenströme zu verarbeiten. Nutzen Sie für die Auswahl des passenden Zubehörs unseren Beschaffungsservice.
