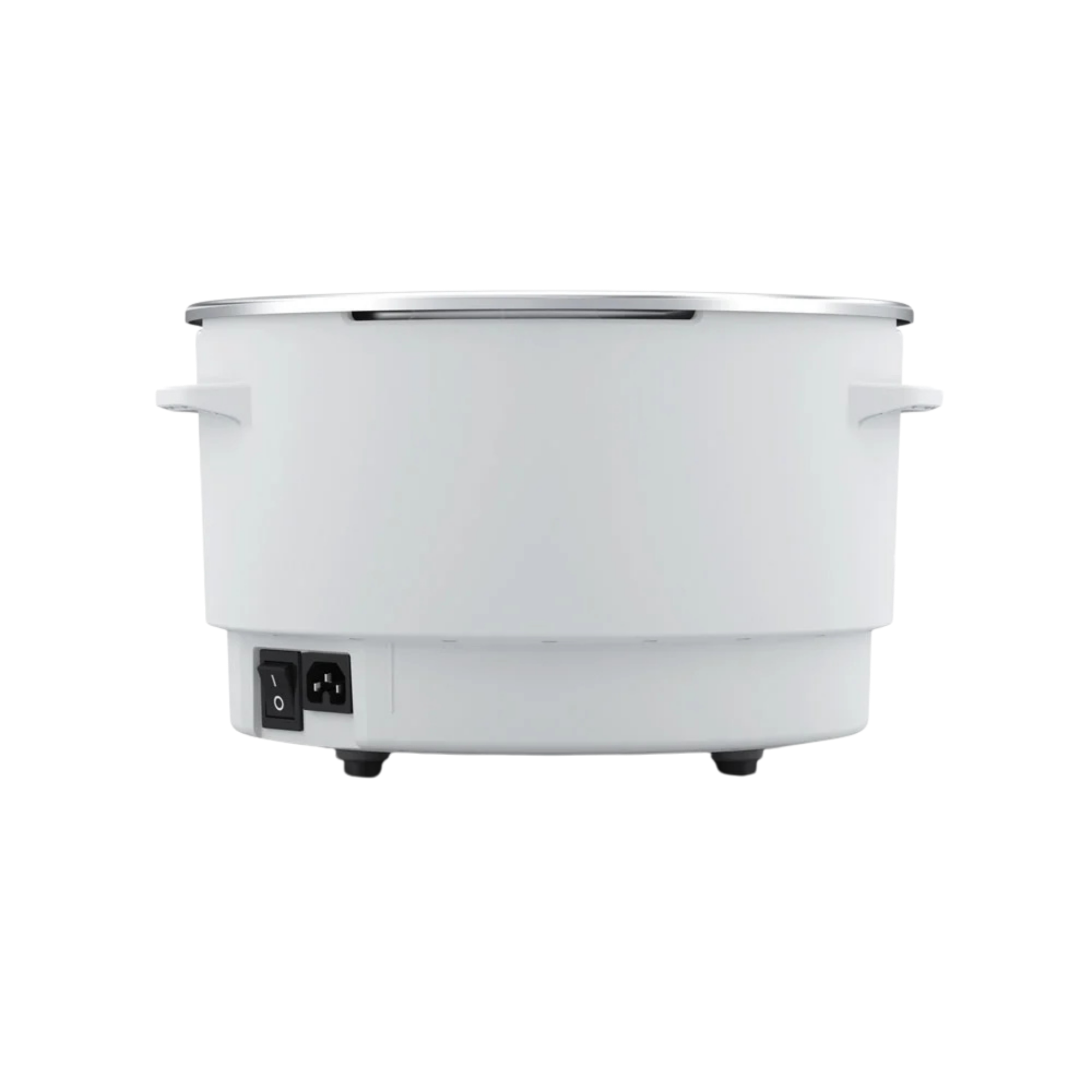

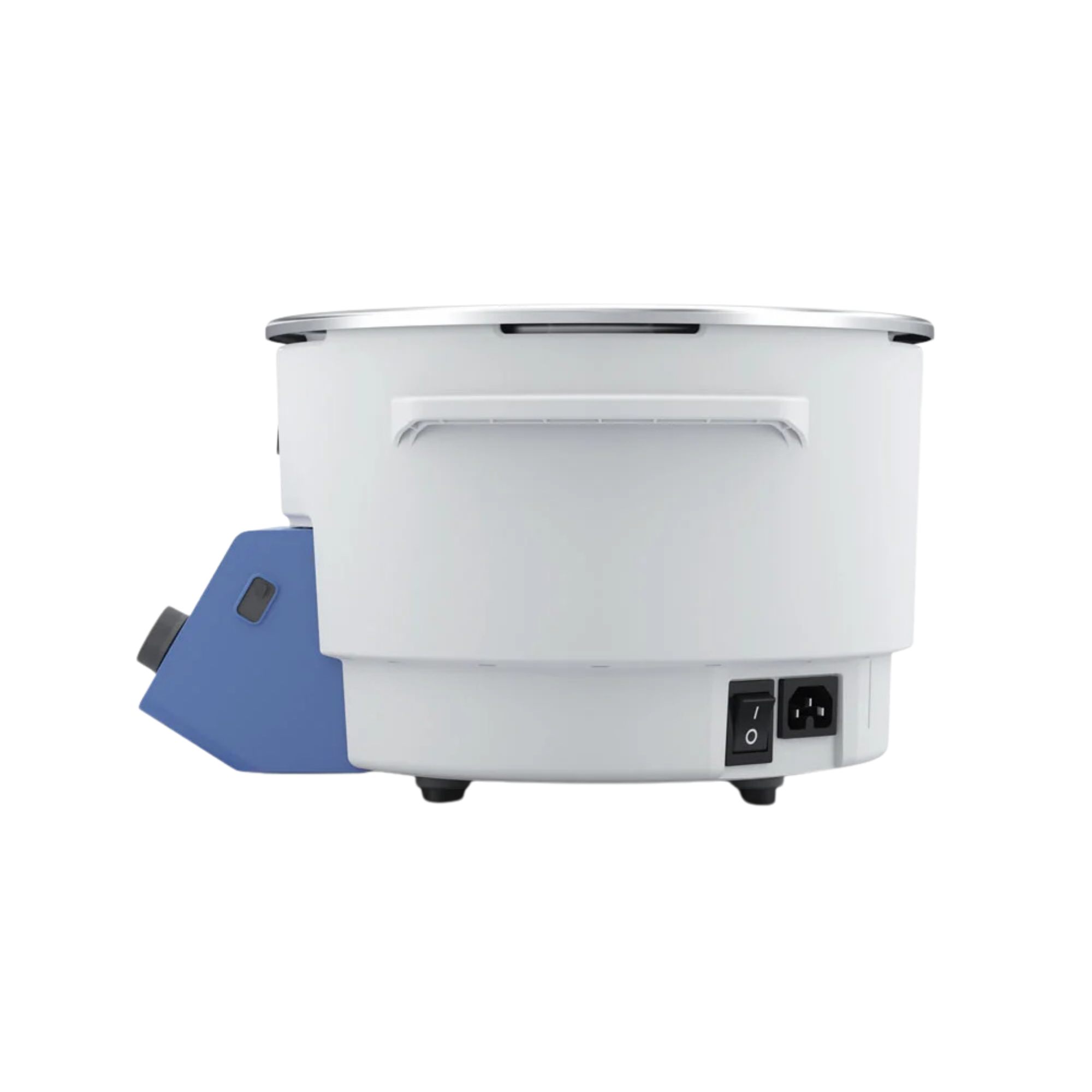

IKA HB digital Heizbad, 4 Liter, Wasser/Öl, 180 °C, 0020016334

Nicht jede Temperieraufgabe im Labor braucht eine Kompressorkühlung. Wo lediglich ein Wärmebad bis 180 Grad Celsius gefragt ist, etwa für Extraktionen, Lösungsmittelverdampfung oder Viskositätsmessungen bei erhöhter Temperatur, genügt ein reines Heizbad. Das IKA HB digital liefert dazu 1400 Watt Heizleistung, ein Fassungsvermögen von bis zu 4 Litern und einen produktberührenden Edelstahlbehälter (Werkstoff 1.4404), der sowohl mit Wasser als auch mit Siliconöl als Temperiermedium arbeitet.

Heizleistung und Regelgenauigkeit bis 180 Grad Celsius

Der Heiztemperaturbereich reicht von Raumtemperatur bis 180 Grad Celsius, eingestellt über einen Drehknopf mit einer Einstellgenauigkeit von 1 Kelvin und abgelesen auf einer LCD-Anzeige. Mit 3 Litern Wasser bei 90 Grad Celsius liegt die Reglerschwankung bei ±1 Kelvin, die absolute Abweichung vom Mittelwert bei ±2 Kelvin. Mit 3 Litern Siliconöl (50 mPas) bei 150 Grad Celsius liegt die Reglerschwankung bei ±2 Kelvin, die absolute Abweichung bei ±4 Kelvin. Diese getrennte Ausweisung für Wasser und Öl zeigt, dass die Regelgenauigkeit je nach Medium und Zieltemperatur unterschiedlich ausfällt, ein Aspekt, der bei der Wahl des Temperiermediums für präzisionskritische Anwendungen relevant ist.

Offenes Bad ohne externe Umwälzung, dafür kompakt und robust

Anders als ein Umwälzthermostat verfügt das HB digital über keine Pumpe für den externen Anschluss weiterer Geräte, es ist als offenes Bad für die direkte Beheizung von Gefäßen im Bad selbst ausgelegt. Der Innendurchmesser des Badbehälters beträgt 225 Millimeter bei einer Innenhöhe von 130 Millimetern, die minimale Füllhöhe liegt bei 60 Millimetern. Ein fest eingestellter Sicherheitskreis bei 190 Grad Celsius sowie ein zusätzlich einstellbarer Sicherheitskreis zwischen 50 und 190 Grad Celsius schützen vor unbeabsichtigtem Überhitzen, entsprechend der Einstufung nach DIN 12876 Klasse II.

Heizbad, Wärme-Bad-Umwälzthermostat oder Kälte-Wärme-Gerät: die passende Bauform

Wer ausschließlich ein offenes Bad ohne externen Anschluss benötigt, ist mit dem HB digital gut bedient. Soll dasselbe Warmwasserbad zusätzlich extern angeschlossene Gefäße oder Doppelmantelreaktoren versorgen, bieten die IKA HBC 5 basic und die IKA HBC 10 control als Wärme-Bad-Umwälzthermostate eine integrierte Umwälzpumpe für genau diesen Zweck. Wird zusätzlich zur Heizfunktion auch eine aktive Kühlung benötigt, etwa für Temperaturzyklen unterhalb von Raumtemperatur, sind der IKA RC 2 lite als reiner Umlaufkühler oder die IKA HRC 2 lite als kombiniertes Kälte-Wärme-Gerät die passendere Wahl.

Typische Einsatzbereiche

Als kompaktes Heizbad mit Edelstahlbehälter und Temperaturbereich bis 180 Grad Celsius eignet sich das HB digital unter anderem für:

• Erwärmen und Temperieren von Proben in Wasser- oder Ölbädern, etwa bei Extraktionen oder Eindampfvorgängen
• Viskositätsmessungen und andere Anwendungen mit temperaturabhängigen Materialeigenschaften bei erhöhter Temperatur
• Erwärmen von Reaktionsgefäßen oder Kolben, die direkt in das offene Bad eingehängt werden

Aufstellung, Bedienung und laufender Betrieb

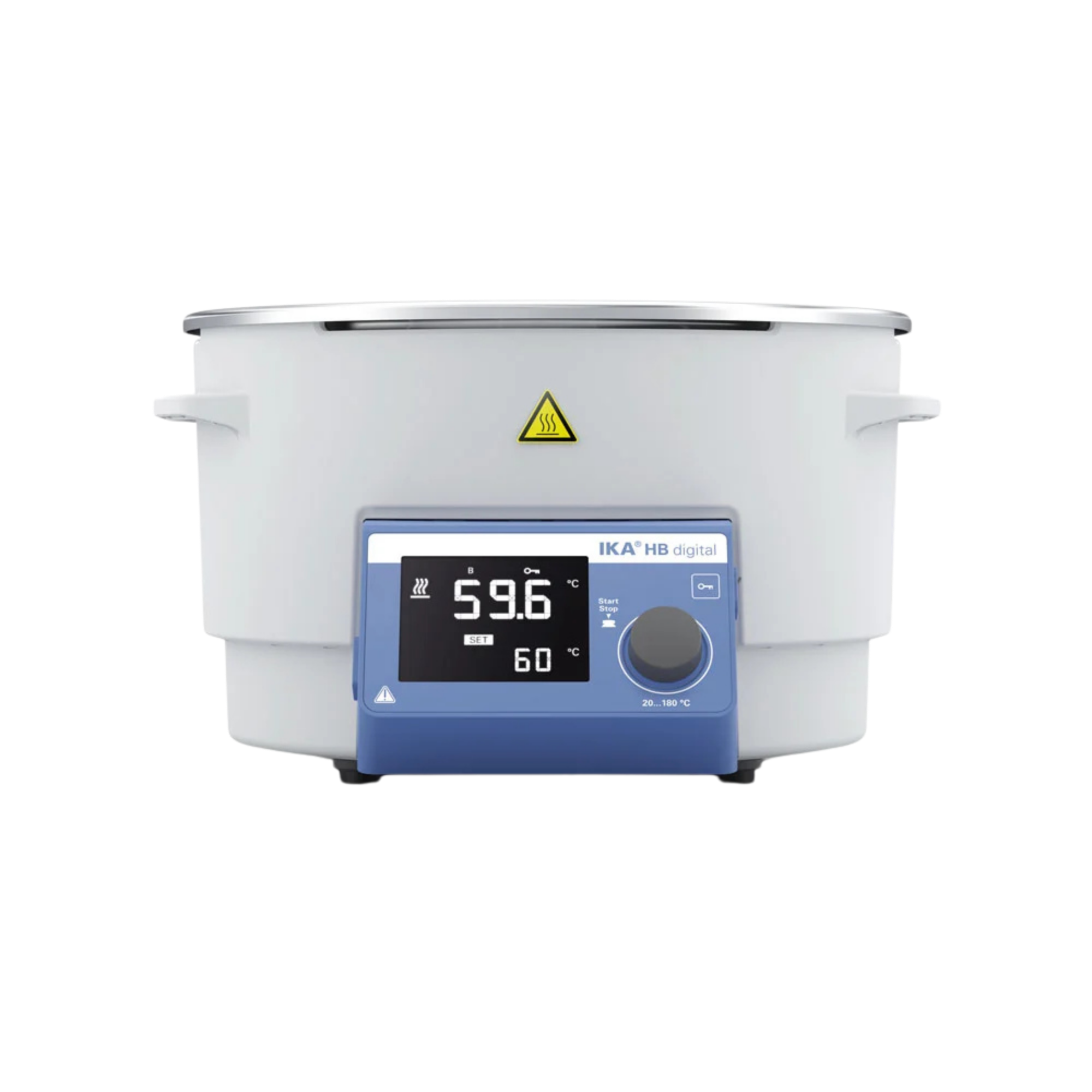

Die Bedienung erfolgt über einen Drehknopf mit LCD-Anzeige, eine USB-Schnittstelle (Micro-USB) ermöglicht die Anbindung an PC oder Software zur Protokollierung von Temperaturverläufen. Die Gehäuseabmessungen betragen 330 x 190 x 325 Millimeter bei einem Gewicht von 3,9 Kilogramm, der Außendurchmesser des Badbehälters liegt bei 257 Millimetern. Die Aufnahmeleistung beträgt 1450 Watt im Betrieb und lediglich 3 Watt im Standby. Der zulässige Umgebungstemperaturbereich liegt bei 5 bis 40 Grad Celsius bei maximal 80 Prozent relativer Feuchte, das Gehäuse ist nach IP 21 gemäß DIN EN 60529 geschützt.

Pflege des Edelstahlbadbehälters

Der produktberührende Behälter aus Edelstahl 1.4404 ist korrosionsbeständig gegenüber den üblichen Temperiermedien Wasser und Siliconöl und lässt sich nach dem Abkühlen einfach reinigen. Vor dem Befüllen empfiehlt sich ein Blick auf die minimale Füllhöhe von 60 Millimetern, da bei zu geringem Füllstand der Sicherheitskreis frühzeitig auslösen oder die Temperaturkonstanz leiden kann. Nach längerem Betrieb mit Öl als Temperiermedium sollte der Badbehälter vor einem Mediumwechsel gründlich gereinigt werden, um Verschleppungen zwischen den Medien zu vermeiden.

Warum die Wahl des Temperiermediums die Genauigkeit beeinflusst

Bei der Investitionsentscheidung lohnt sich ein Blick auf das geplante Temperiermedium: Für Anwendungen mit Wasser bis rund 90 Grad Celsius bewegt sich die absolute Abweichung mit ±2 Kelvin in einem engeren Rahmen als bei höherviskosen Ölbädern bei 150 Grad Celsius mit ±4 Kelvin. Wer regelmäßig im oberen Temperaturbereich mit Öl arbeitet und dabei eine engere Regelgenauigkeit benötigt, sollte diese Werte gegen die Anforderungen der eigenen Methode prüfen, bevor er sich für ein Standardheizbad entscheidet. Für die meisten Routineanwendungen bis 180 Grad Celsius reicht die Genauigkeit des HB digital dagegen aus, ohne dass eine teurere Ausstattungsstufe mit Umwälzpumpe erforderlich wäre.

Technische Details

Lieferumfang

• 1 x IKA HB digital Heizbad (Ident-Nr. 0020016334)
• 1 x USB-Kabel USB A zu Micro-B, 2 m

Regulatorische Informationen

Das HB digital unterliegt als Elektrogerät der Elektro- und Elektronikgeräte-Verordnung (ElektroG) und ist bei der Stiftung EAR unter der WEEE-Registrierungsnummer DE 66784213 registriert. Am Ende der Nutzungsdauer darf das Gerät nicht über den Hausmüll entsorgt werden, sondern ist einer separaten Sammlung für Elektroaltgeräte zuzuführen.

Häufige Fragen zum HB digital

Kann das HB digital auch externe Geräte mit Warmwasser versorgen?
Nein, das HB digital verfügt über keine Umwälzpumpe und ist als offenes Bad für die direkte Beheizung im Bad selbst ausgelegt. Für den externen Anschluss eignen sich die Wärme-Bad-Umwälzthermostate der HBC-Baureihe.

Bis zu welcher Temperatur lässt sich das HB digital betreiben?
Der Heiztemperaturbereich reicht von Raumtemperatur bis 180 Grad Celsius, abgesichert durch einen fest eingestellten Sicherheitskreis bei 190 Grad Celsius.

Welche Medien können im Bad verwendet werden?
Laut Reglerdaten sind sowohl Wasser als auch Siliconöl als Temperiermedium vorgesehen, mit jeweils eigenen Genauigkeitsangaben für Reglerschwankung und absolute Abweichung.

Wie groß ist der Badbehälter?
Der Innendurchmesser beträgt 225 Millimeter bei einer Innenhöhe von 130 Millimetern, das Füllvolumen liegt bei maximal 4 Litern und die minimale Füllhöhe bei 60 Millimetern.

Aus welchem Material besteht der Badbehälter?
Der produktberührende Werkstoff ist Edelstahl 1.4404.

Lässt sich das HB digital an einen PC anschließen?
Ja, über die vorhandene Micro-USB-Schnittstelle lässt sich das Gerät an PC oder Software zur Protokollierung anbinden.

Was unterscheidet das HB digital von einem Umwälzthermostat?
Ein Umwälzthermostat verfügt über eine integrierte Pumpe zum Anschluss externer Geräte, das HB digital ist dagegen ein reines, offenes Heizbad ohne Pumpenfunktion.

Wie lange dauert das Aufheizen bis zur Zieltemperatur?
Die genaue Aufheizzeit hängt von Füllmenge, Ausgangstemperatur und gewähltem Medium ab. Mit 1400 Watt Heizleistung und einem maximalen Füllvolumen von 4 Litern gilt: je größer die Befüllmenge und je höher die Zieltemperatur, desto länger die Aufheizzeit.

Individueller Bedarf & Beschaffungsservice

Für passendes Zubehör wie eine Schutzhaube oder einen Zwischenboden für kleinere Gefäße unterstützt Sie unser Beschaffungsservice. Auch bei Fragen zu Bescheinigungen und Zertifikaten zum HB digital sprechen Sie uns gerne an.
