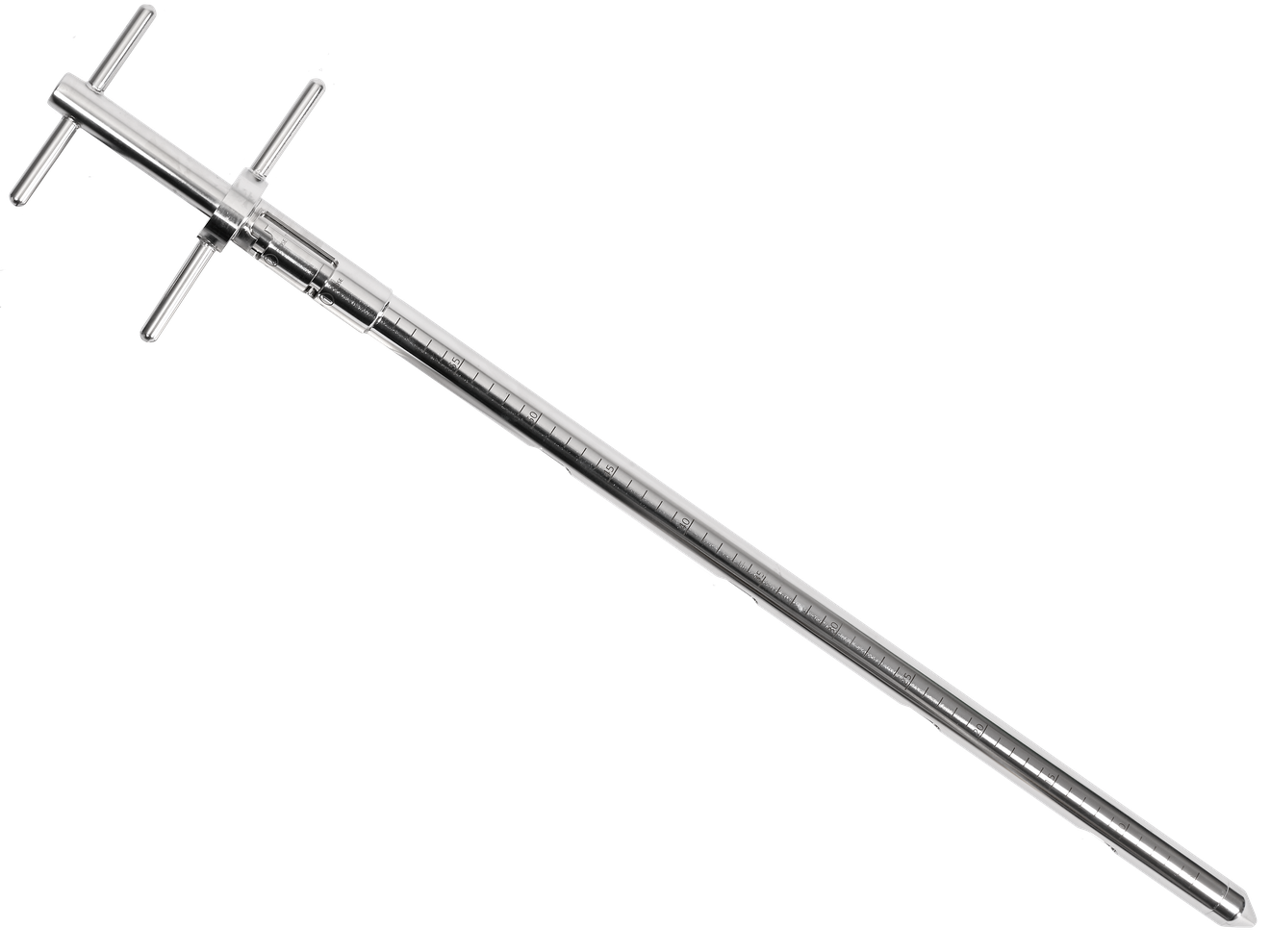

Bürkle Novartos Multi Pharma-Zonensammler 2-Fach, Edelstahl V4A, 600 mm Einstechtiefe, 5358-0602

Blendhomogenität lässt sich nicht an einer einzigen Stelle im Fass beurteilen. Wer wissen will, ob ein Pulver oder Granulat über die gesamte Füllhöhe gleichmäßig gemischt ist, braucht Proben aus mehreren Zonen gleichzeitig, und von jeder Zone möglichst zwei Teilproben zum Gegenprüfen. Der Novartos Multi mit 2-Fach-Probenzug zieht in einem Einstich aus vier bis neun Zonen entlang der Einstechtiefe je zwei Proben, statt für jede Zone einzeln einzustechen.

Mehrere Zonen, doppelt besetzt

Je nach Baulänge hat die Lanze vier, sieben oder neun Sammelkammern über die gesamte Einstechtiefe verteilt. Jede Kammer nimmt zwei Probeneinsätze auf (separat erhältlich), die sich beim Einführen gleichzeitig füllen. Damit entstehen mit einem Einstich Duplikate aus jeder geprüften Schicht, statt nur einer Einzelprobe pro Zone. Nach dem Herausziehen werden die gefüllten Einsätze kammerweise entnommen und den jeweiligen Zonen zugeordnet.

Einsatz bei Homogenitätsprüfungen

Typisch ist der Einsatz, wenn geprüft werden soll, ob sich ein Wirkstoff oder eine Zutat gleichmäßig über die Füllhöhe eines Fasses oder Big Bags verteilt hat. Die Duplikate je Zone erlauben eine erste Kontrolle, ob ein auffälliger Wert an einer Stelle real ist oder auf einen Messfehler zurückgeht, ohne dass dafür ein zweiter Einstich an derselben Zone nötig wird.

Drei Längen, wachsende Zonenzahl

Bei 600 Millimetern Einstechtiefe hat die Lanze vier Zonen mit acht Kammern, Gesamtlänge 800 Millimeter. Bei 1.000 Millimetern sind es sieben Zonen mit 14 Kammern, Gesamtlänge 1.200 Millimeter. Bei 1.400 Millimetern kommen neun Zonen mit 18 Kammern zusammen, Gesamtlänge 1.600 Millimeter. Der Kammerabstand liegt bei 118 Millimetern in der kürzesten, 100 Millimetern in der mittleren und 135 Millimetern in der längsten Ausführung, jeweils passend zur Zonenzahl über die gewählte Einstechtiefe verteilt.

Werkstoff für den Pharmabereich

Ausgeführt in Edelstahl V4A (1.4404) mit Bauteilen aus 1.4571, Rohrdurchmesser 25 Millimeter. Die Kammern sind mit 30 Millimetern etwas kürzer als beim Novartos Uno, damit auf gleicher Baulänge mehr Zonen Platz finden, der Beginn der ersten Sammelkammer liegt 55 Millimeter vor der Lanzenspitze.

Warum die Kammerposition zählt

Weil die erste Sammelkammer erst 55 Millimeter hinter der Lanzenspitze beginnt, bleiben die obersten 55 Millimeter des Gebindes ohne eigene Probe. Der Kammerabstand bestimmt, wie gleichmäßig die restlichen Zonen über die gewählte Einstechtiefe verteilt sind, bei der 600-Millimeter-Ausführung enger als bei den beiden längeren Modellen. Für eine vollständige Übersicht über die Füllhöhe ist deshalb die Länge zu wählen, die die tatsächliche Höhe des Gebindes möglichst genau abdeckt.

Ersatzspitze und Probeneinsätze

Für die Novartos-Multi-Baureihe gibt es eine Ersatzspitze aus V4A als separates Ersatzteil. Die passenden Probeneinsätze sind in fünf Volumina von 0 bis 2 Millilitern erhältlich, kleiner abgestuft als bei der Uno-Ausführung, weil auf jede der bis zu neun Zonen zwei eigene Einsätze entfallen.

Auswahl innerhalb der Novartos-Baureihe

Wird statt der Übersicht über mehrere Schichten nur eine einzelne Zielstelle geprüft, reicht der Novartos Uno mit 2-Fach-Probenzug. Braucht die Homogenitätsprüfung drei statt zwei Proben je Zone, etwa für eine umfangreichere Validierung, gibt es den Novartos Multi mit 3-Fach-Probenzug. Die Zielpunktvariante mit drei Proben ist der Novartos Uno mit 3-Fach-Probenzug.

Typische Einsatzbereiche

• Homogenitätsprüfung von Pulvern und Granulaten über mehrere Schichten eines Gebindes
• Duplikatprobe je Zone zur Absicherung auffälliger Einzelwerte
• Wareneingangs- und Freigabeprüfung in der Pharma- und Chemieproduktion
• Kontrolle von Mischchargen in Fässern und Big Bags

Technische Details

Varianten im Überblick

Lieferumfang

• Sammellanze Novartos Multi, 2-Fach-Probenzug, in der gewählten Länge
• ohne Probeneinsätze (separat erhältlich)

Service und Beschaffung

Die Wahl der Länge richtet sich nach der Einstechtiefe des Gebindes und danach, wie viele Zonen geprüft werden sollen. LT Laborhandel liefert den Novartos Multi 2-Fach in allen drei Längen und beschafft passende Probeneinsätze von 0 bis 2 Millilitern sowie die Ersatzspitze aus V4A. Bei der Auswahl zwischen Uno- und Multi-Ausführung oder zwischen 2-Fach und 3-Fach hilft der Kontakt zu LT Laborhandel weiter.
