Bürkle Entnahmesystem für Lösemittel mit Auslaufschlauch, druckluftbetrieben, für Fässer bis 220 Liter, 5603-5004

Wer regelmäßig aus 220-Liter-Fässern abfüllt, stößt mit einer Hand- oder Fußpumpe irgendwann an die Grenze der eigenen Kraft. Das Entnahmesystem für Lösemittel mit Auslaufschlauch ersetzt die Muskelkraft durch Druckluft oder Inertgas wie Stickstoff und liefert dafür ein komplettes System samt Druckregeleinheit, Transportständer und Zubehör, statt nur einer einzelnen Pumpe.

Druckluft oder Inertgas statt Muskelkraft

Die Druckregeleinheit baut den Förderdruck kontrolliert im Fass auf, das Lösemittel steigt anschließend über das Tauchrohr zum Auslaufschlauch auf. Weil nicht mehr getreten oder gepumpt werden muss, bleibt die Förderleistung von rund 10 Litern pro Minute über die gesamte Abfülldauer konstant, unabhängig davon, wie viele Fässer an einem Tag geleert werden. Das System eignet sich damit besonders für Betriebe mit wiederkehrendem, hohem Abfüllaufkommen.

Flexibler Auslaufschlauch für unterschiedliche Zielgebinde

Der 1 Meter lange Auslaufschlauch mit 13 Millimeter Außendurchmesser lässt sich frei führen und passt sich damit an wechselnde Zielgebinde an, ohne dass das Fass selbst umgestellt werden muss. Das Tauchrohr mit 21 Millimeter Durchmesser lässt sich stufenlos auf die jeweilige Fasstiefe einstellen, bei voller Eintauchtiefe reicht es bis zu 95 Zentimeter hinein. Für Behälter mit G2-Zoll-Außengewinde und einer Viskosität bis 500 mPa·s ist das System bis rund 220 Liter Gebindegröße ausgelegt.

Verwendbar mit UN-Fässern ab 150 kPa Prüfdruck

Das System ist mit UN-Behältern und -Fässern ab einem Prüfdruck von mindestens 150 kPa verwendbar. Diese Angabe ist beim Aufbau der Druckregeleinheit relevant, weil der aufgebaute Förderdruck innerhalb der Druckfestigkeit des jeweiligen Gebindes bleiben muss. Für eine Vielzahl von Medien, auch hochreine Flüssigkeiten, ist der Betrieb sowohl mit Druckluft als auch mit einem Inertgas wie Stickstoff möglich.

Werkstoffe und Sicherheit beim Umgang mit brennbaren Flüssigkeiten

Mediumsberührte Teile bestehen im Hauptmaterial aus Edelstahl 1.4301 (V2A), ergänzt um PTFE. Bürkle weist ausdrücklich darauf hin, dass Pumpe und Druckregler geerdet sein müssen, für die Pumpe zusätzlich mit einem Antistatik-Set. Eine konkrete ATEX-Zertifizierungsnummer nennt die Produktseite nicht, die Hinweise bleiben allgemeine Handlungsempfehlungen für den sicheren Betrieb mit brennbaren Flüssigkeiten.

Ein vollständiges System statt einer einzelnen Pumpe

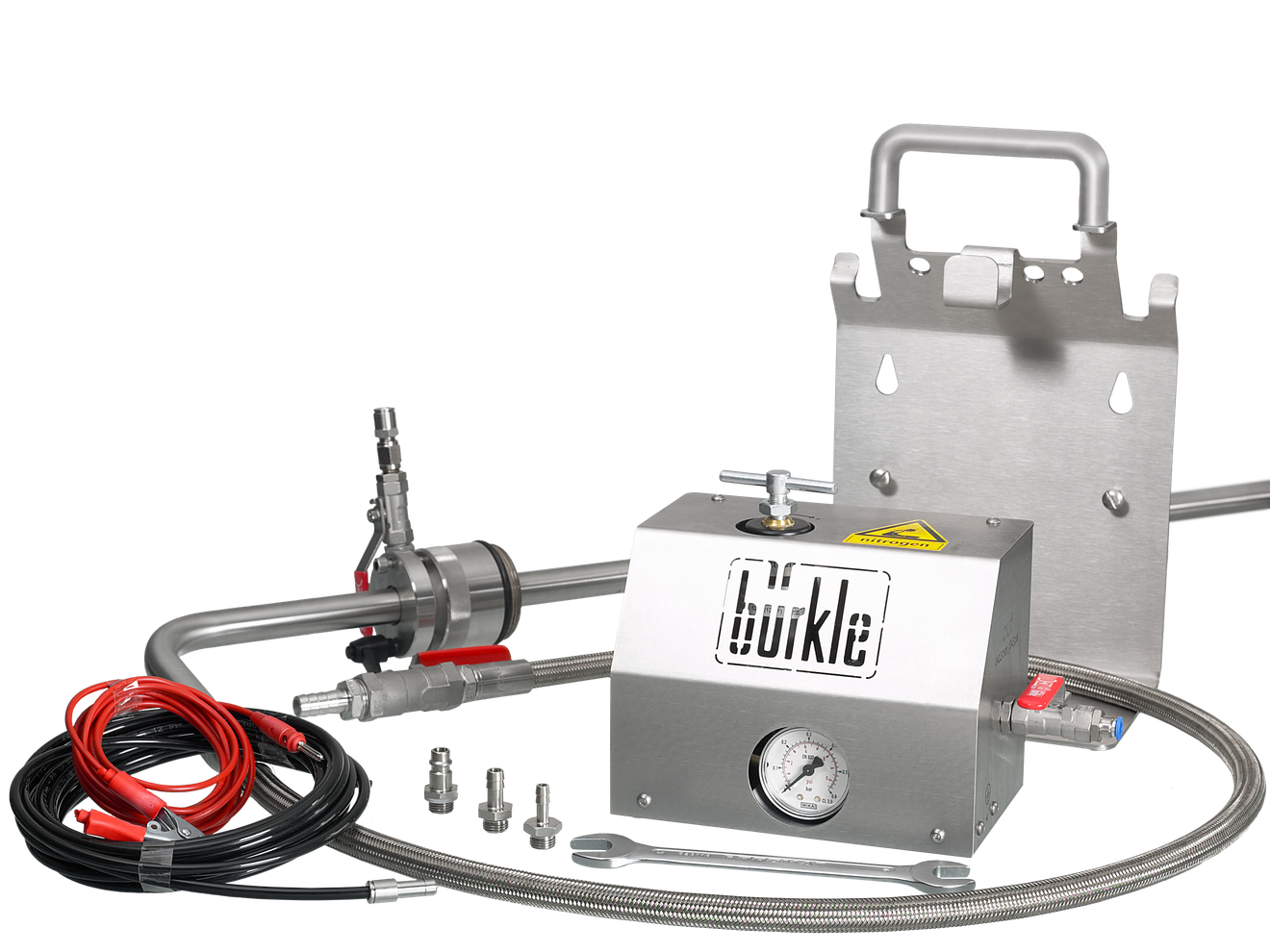

Im Lieferumfang steckt mehr als die reine Pumpe: eine Druckregeleinheit, ein Transportständer, zwei Schutzstopfen, ein Erdungskabel für die Druckregeleinheit, ein Verbindungsschlauch, ein Schlüssel für die Druckversorgung und drei Adapter für die Druckversorgung mit G1/4-Zoll-Anschluss. Das reduziert den Aufwand bei der Erstausstattung, weil nicht jedes Einzelteil separat beschafft werden muss, um das System betriebsbereit zu machen.

Wenn ein fester Auslaufbogen oder eine andere Antriebsart gefragt ist

Soll das Lösemittel über einen festen, nicht flexiblen Auslauf abgegeben werden, ist das baugleiche Entnahmesystem für Lösemittel mit Auslaufbogen die passende Variante, dort auch in einer kürzeren Ausführung für 60-Liter-Gebinde erhältlich. Ist keine Druckluft vor Ort verfügbar, deckt die mechanische Lösemittelpumpe Fußbetrieb mit Auslaufschlauch denselben Eintauchtiefenbereich ab. Für besonders aggressive oder hochreine Medien, für die Edelstahl nicht infrage kommt, ist die Fasspumpe Ultrarein PTFE mit Schlauch und Hahn aus PTFE und FEP die chemisch widerstandsfähigere Alternative.

Typische Einsatzbereiche

• Häufiges, hochvolumiges Abfüllen von Lösungsmitteln aus 220-Liter-Fässern
• Sicheres und genaues Abfüllen in Laboratorien und der chemischen Industrie
• UN-Behälter und -Fässer mit Prüfdruck ab mindestens 150 kPa
• Betrieb mit Druckluft oder Inertgas wie Stickstoff für hochreine Medien

Technische Details

Lieferumfang

• Lösemittelpumpe mit Auslaufschlauch
• Druckregeleinheit
• Transportständer
• 2x Schutzstopfen
• Erdungskabel für Druckregeleinheit
• Verbindungsschlauch
• Schlüssel für Druckversorgung
• 3x Adapter Druckversorgung (G 1/4 Zoll)

Service und Beschaffung

Betriebe mit größerem oder mehreren Abfüllplätzen stimmen Aufbau und Zubehör wie Druckluftadapter oder Ersatzschläuche gern vorab mit LT Laborhandel ab, damit das System direkt einsatzbereit ankommt. Auch der Vergleich zur festen Auslaufbogen-Variante oder zu mechanischen Alternativen ohne Druckluftanschluss ist auf Anfrage möglich.
