Bürkle Entnahmesystem für Lösemittel, Auslaufbogen, 60 cm, 5603-5001

Zum Umfüllen von Lösemitteln aus einem Stahlfass oder Kanister braucht es ein System, das ohne offenes Hantieren mit dem Medium auskommt. Das Entnahmesystem für Lösemittel mit Auslaufbogen arbeitet mit Druckluft oder einem Inertgas wie Stickstoff. Der Gasdruck fördert die Flüssigkeit durch das Tauchrohr nach oben und durch den festen Auslaufbogen in das Zielgebinde. Zwei Eintauchtiefen, 60 und 95 Zentimeter, decken Kanister und Standardfässer bis 220 Liter ab.

Druckluft oder Inertgas statt Motor

Anstelle eines elektrischen oder handbetätigten Antriebs nutzt das System reine Druckluft oder ein Inertgas. Das macht es auch für hochreine Flüssigkeiten interessant, bei denen ein motorbetriebenes Pumpwerk unerwünscht wäre. Eine mitgelieferte Druckregeleinheit passt den Förderdruck an, die Förderleistung liegt bei rund 10 Litern pro Minute, die Viskosität des Mediums darf bis etwa 500 mPa·s reichen. Drei Adapter für die Druckversorgung (G 1/4 Zoll) im Lieferumfang decken unterschiedliche Kompressoren und Gasflaschen ab.

Fester Auslaufbogen für den festen Arbeitsplatz

Der Auslaufbogen ist starr montiert und eignet sich, wenn das Zielgebinde direkt unter dem Fass oder daneben steht, etwa beim Abfüllen in Laborflaschen an einem festen Arbeitsplatz. Auslaufbogen und Auslaufschlauch sind laut Bürkle untereinander austauschbar, sodass sich dasselbe Grundsystem bei Bedarf auch mit einem flexiblen Schlauch nachrüsten lässt.

Zwei Eintauchtiefen für unterschiedliche Gebindegrößen

Die 60-Zentimeter-Ausführung ist für Kanister und kleinere Fässer bis etwa 60 Liter ausgelegt, das Tauchrohr hat einen Durchmesser von 15 Millimetern. Die 95-Zentimeter-Ausführung reicht mit 21 Millimeter Tauchrohr-Durchmesser bis in Standardfässer mit 220 Litern. In beiden Fällen lässt sich das Tauchrohr stufenlos auf die tatsächliche Fasstiefe einstellen, sodass es nicht auf dem Fassboden aufsetzt und die letzte Restmenge nicht mehr erreicht wird.

Sicherheit beim Umgang mit brennbaren Lösemitteln

Bürkle weist ausdrücklich darauf hin, dass Pumpe und Druckregler geerdet sein müssen und zusätzlich ein Antistatik-Set zu verwenden ist, wenn brennbare oder leicht entzündliche Lösemittel umgefüllt werden. Das System ist mit UN-Behältern und -Fässern ab einem Prüfdruck von mindestens 150 kPa einsetzbar. Ein Erdungskabel für die Druckregeleinheit gehört zum Lieferumfang, ebenso ein Transportständer, der das System auch abseits vom Fass standsicher hält.

Kompaktes System mit Zubehör für den mobilen Einsatz

Der mitgelieferte Transportständer hält Druckregeleinheit und Verbindungsschlauch zusammen, wenn das System zwischen unterschiedlichen Fässern oder Arbeitsplätzen wechselt. Zwei Schutzstopfen verschließen die Anschlüsse beim Transport oder in Pausen, sodass kein Medium nachtropft oder Schmutz eindringt. Bürkle kennzeichnet das System zusätzlich mit einem Piktogramm für Lebensmittelkontakt, ohne dabei auf eine konkrete Norm wie EU 1935/2004 zu verweisen. Für die endgültige Freigabe in einer lebensmittelnahen Anwendung ist deshalb eine Rückfrage beim Hersteller sinnvoll.

Typische Einsatzbereiche

• Umfüllen von Lösemitteln aus Fässern und Kanistern in kleinere Gebinde
• Direkte Abgabe an der Verwendungsstelle in Labor oder chemischer Produktion
• Abfüllen hochreiner Flüssigkeiten ohne motorbetriebene Pumpe
• Einsatz mit UN-Behältern und -Fässern ab Prüfdruck 150 kPa

Technische Details

Varianten im Überblick

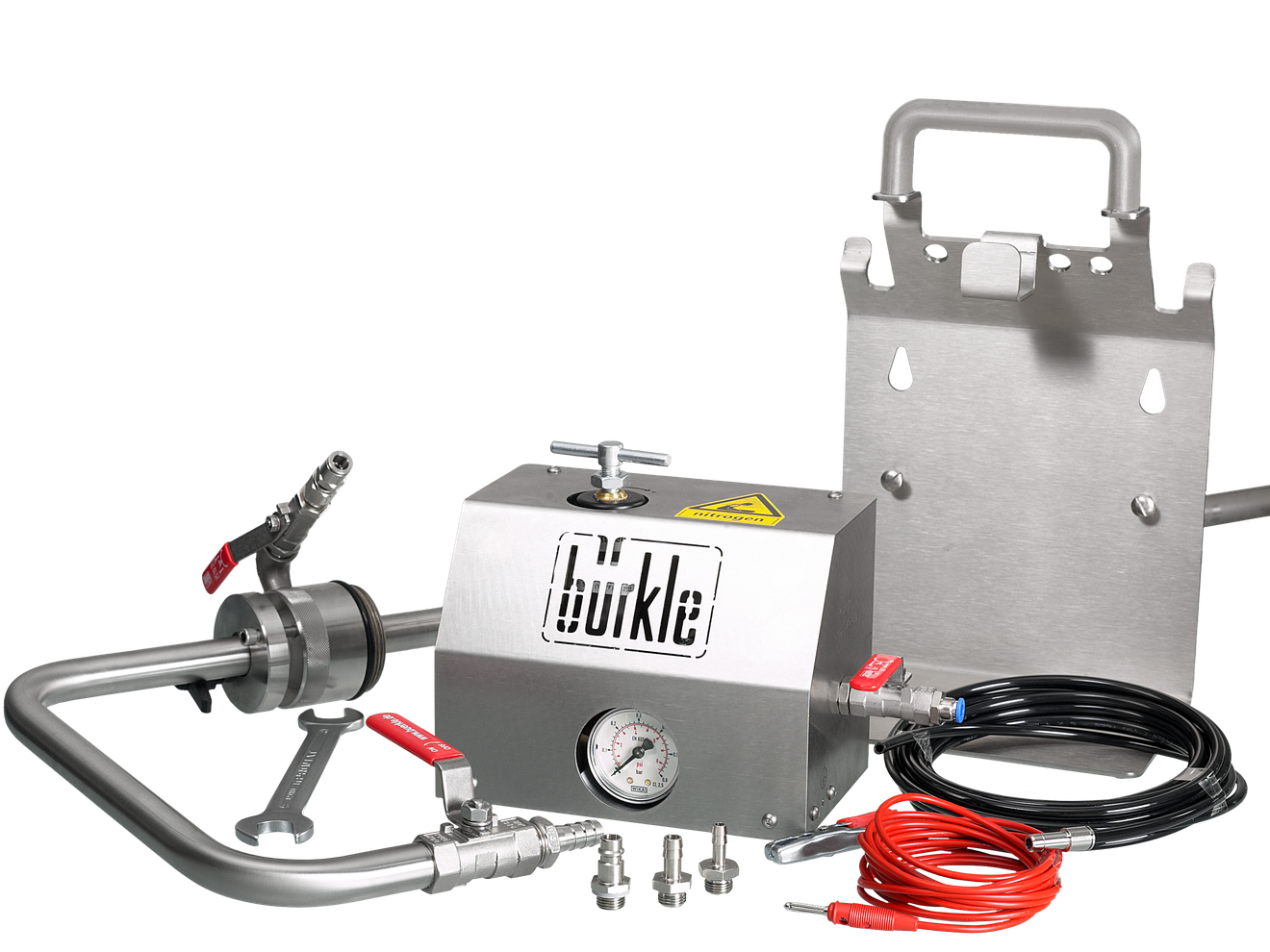

Lieferumfang

• Lösemittelpumpe mit Auslaufbogen
• Druckregeleinheit
• Transportständer
• 2x Schutzstopfen
• Erdungskabel für Druckregeleinheit
• Verbindungsschlauch
• Schlüssel für Druckversorgung
• 3x Adapter Druckversorgung (G 1/4 Zoll)

Service und Beschaffung

Welche Eintauchtiefe passt, hängt von der Fassgröße am Arbeitsplatz ab. Für kleinere Kanister bis 10 Liter mit GL45-Anschluss ist die Lösemittelpumpe Mini oft die praktischere Wahl, für einfache Handbetätigung ohne Druckluftanschluss die Handpumpe für Lösemittel. Geht es um besonders reine Medien in einer handbetätigten Ausführung, passt die Fasspumpe Ultrarein PTFE besser. LT Laborhandel bestellt beide Ausführungen des Entnahmesystems einzeln und berät bei der Wahl der passenden Eintauchtiefe und Druckversorgung.
