Binder KBF 1060 Konstantklimaschrank, 0 °C bis 70 °C, 10 % bis 80 % r. F., 1.070 l, 9020-0482
- Konstantklimaschrank für Temperatur und Feuchte, Baugröße 1060
- Temperaturbereich 0 °C bis 70 °C, Feuchte 10 % bis 80 % r. F.
- 1.070 l Nutzvolumen
- Ausgelegt für Langzeit-, Beschleunigungs- und Stresstests im Rahmen von ICH Q1A
- Kapazitive Feuchteregelung mit Dampfbefeuchtung
- Laut Hersteller bis zu 40 % Energieeinsparung gegenüber dem Vorgängermodell
- Temperaturwählwächter Klasse 3.3 nach DIN 12880 mit optischem und akustischem Alarm
Produktinformationen "Binder KBF 1060 Konstantklimaschrank, 0 °C bis 70 °C, 10 % bis 80 % r. F., 1.070 l, 9020-0482"
Wer ein durchgängiges Stabilitätsprogramm über viele Chargen und Zeitpunkte hinweg fährt, braucht Kammerkapazität, die nicht zum limitierenden Faktor wird. Der Binder KBF 1060 stellt mit 1.070 Litern Nutzvolumen ausreichend Raum für umfangreiche Probenarchive bereit, bei gleichbleibender Regelgenauigkeit über die gesamte Kammer. Auch bei hoher Beladung bleibt die Temperatur- und Feuchteverteilung im gesamten Innenraum konstant, ein wichtiger Faktor, wenn Proben an unterschiedlichen Positionen im Schrank über Monate hinweg vergleichbar geprüft werden müssen.
Binder KBF 1060 Konstantklimaschrank entstammt der KBF-Baureihe von Binder und ist auf die kombinierte Regelung von Temperatur und relativer Feuchte spezialisiert. Das Gerät deckt einen Temperaturbereich von 0 °C bis 70 °C ab; mit Feuchteregelung ist der Betrieb von 10 °C bis 70 °C bei 10 % bis 80 % r. F. möglich. Damit ist der KBF 1060 für Langzeittests, beschleunigte Tests und Stresstests im Rahmen von ICH Q1A ausgelegt, von der Regelpräzision über die Programmierung bis zur Dokumentation. Mit dem optionalen LED-Pflanzenlichtmodul lässt sich das Gerät zusätzlich als Pflanzenwachstumsschrank nutzen. Das ICH-Lichtmodul für Photostabilitätstests gibt es nur für die Baugrößen 260, 470 und 720.
Regeltechnik, Feuchtesteuerung und Sicherheitsausstattung
Gesteuert wird das Gerät über einen Touchscreen-Controller mit Zeitabschnitts- und Echtzeitprogrammierung, der über ein ergonomisch verstellbares Bedienterminal bedient wird. Die Feuchteregelung erfolgt über einen kapazitiven Feuchtesensor in Kombination mit reaktionsschneller Dampfbefeuchtung. Ein Temperaturwählwächter der Klasse 3.3 nach DIN 12880 mit optischem und akustischem Alarm sichert unbeaufsichtigte Prüfläufe ab, ein Signaldreieck mit leuchtender Statusanzeige zeigt den Gerätestatus auch aus der Distanz an. Ethernet- und USB-Schnittstellen sowie ein interner Datenlogger mit offenem Messwertformat ermöglichen die lückenlose Dokumentation, die APT-COM Basic-Edition-Software ist bereits im Lieferumfang enthalten. Wer die Auswertung in ein bestehendes Qualitätsmanagementsystem einbinden möchte, kann die Software bei Bedarf um kostenpflichtige Editionen mit erweiterten Auswertefunktionen ergänzen.

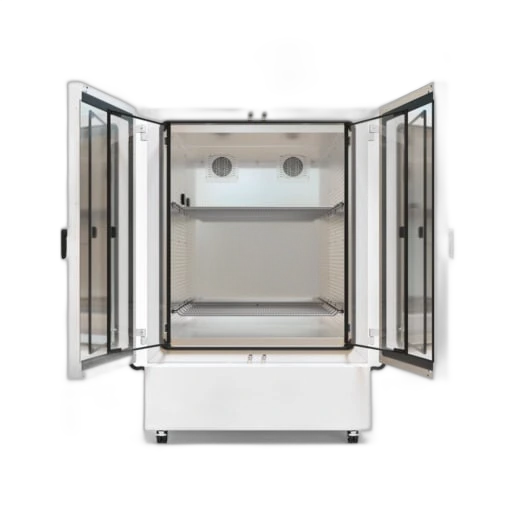

Der Innenkessel besteht aus Edelstahl, die beiden Innentüren aus metalloxidbeschichtetem Sicherheitsglas geben den Blick auf die Proben frei, ohne die Klimabedingungen zu beeinflussen. Zwei Außen- und zwei Innentüren mit Türheizung zur Kondensatvermeidung sowie eine robuste Gehäusekonstruktion mit HIT-Sandwichtechnologie sorgen für eine stabile, gut isolierte Kammer, die auch bei häufigem Türöffnen ihre Klimabedingungen zügig wieder erreicht. Die Kühlung übernimmt eine moderne Inverter-Kältemaschine mit dem natürlichen Kältemittel R-600a, laut Hersteller-Datenblatt mit bis zu 40 % geringerem Energieverbrauch gegenüber dem Vorgängermodell.
Wirtschaftlichkeit im Dauerbetrieb
Konstantklimaschränke laufen in aller Regel im Dauerbetrieb über Wochen oder Monate, entsprechend stark wirkt sich der Energieverbrauch auf die Betriebskosten aus. Die moderne Inverter-Kältetechnik mit natürlichem Kältemittel spart laut Hersteller-Datenblatt bis zu 40 % Energie gegenüber dem Vorgängermodell, ohne Abstriche bei der Regelgenauigkeit von Temperatur und Feuchte. Für Labore mit mehreren parallel betriebenen Klimaschränken summiert sich dieser Unterschied über die Nutzungsdauer spürbar, zusätzlich hat das natürliche Kältemittel ein geringeres Treibhauspotenzial als ältere Kältemittel.
Typische Einsatzbereiche
In dieser großen Baugröße lassen sich umfangreiche Probenarchive und mehrgleisige Prüfprogramme über lange Zeiträume hinweg konsolidieren, bei gleichbleibender Regelgenauigkeit über die gesamte Kammer.
- Umfangreiche ICH-Stabilitätsarchive mit vielen gleichzeitig eingelagerten Chargen
- Zentrales Stabilitätslabor für Pharma-, Kosmetik- oder Lebensmittelhersteller
- Langzeit- und Zwischenlagerung von Referenz- und Rückstellmustern unter definiertem Klima
- Pflanzenwachstumsversuche im großen Maßstab mit optionalem LED-Pflanzenlichtmodul
Mit dem optional erhältlichen LED-Pflanzenlichtmodul lässt sich der Binder KBF 1060 für Pflanzenwachstumsversuche erweitern, ohne das Grundgerät zu wechseln. Zwei Einschubgitter aus Edelstahl sind im Standardlieferumfang enthalten, bei Bedarf lässt sich die Kammer mit weiteren, auch verstärkten Einschubgittern bis zur maximalen Einschubzahl bestücken. Für die Feuchteversorgung stehen zudem externe Wasserversorgungssysteme zur Wahl, für die softwareseitige Dokumentation Upgrades bis zur GLP-Edition.
Technische Details
| Temperaturbereich | 0 °C bis 70 °C |
| Temperaturbereich mit Feuchteregelung | 10 °C bis 70 °C |
| Feuchtebereich | 10 % bis 80 % r. F. |
| Nutzvolumen | 1.070 l |
| Außenmaße (B × T × H) | 1.285 × 1.175 × 1.951 mm |
| Gerätegewicht (netto) | 340 kg |
| Anschlussleistung | 1,6 kW |
| Nennspannung | 230 V |
| Kältemittel | R-600a (natürliches Kältemittel) |
| Kältetechnik | Inverter-Kompressorkühlung |
| Feuchtesensor | kapazitiv, mit Dampfbefeuchtung |
| Temperaturwählwächter | Klasse 3.3 nach DIN 12880, mit optischem und akustischem Alarm |
| Regelung | Touchscreen-Controller mit Zeitabschnitts- und Echtzeitprogrammierung |
| Datenschnittstellen | Ethernet, USB |
| Innenkessel | Edelstahl |
| Innentüren | metalloxidbeschichtetes Sicherheitsglas |
| Einschübe (Standard / max.) | 2 / 16 |
| Max. Belastung pro Einschub / gesamt | 40 kg / 200 kg |
Lieferumfang
- 1x Binder KBF 1060 Konstantklimaschrank, 230 V (9020-0482)
- 2x Einschubgitter aus Edelstahl
- APT-COM Basic Edition (Software zur Geräteanbindung)
- Bedienungsanleitung
Nachrüstbare Module: LED-Pflanzenlicht und CO2-Begasung
Für den KBF 1060 sind das LED-Pflanzenlichtmodul (8012-2439) und das CO2-Begasungsmodul (8012-2140 für 0 bis 1 Vol.-%, 8012-2138 für 0 bis 20 Vol.-%) vorgesehen, ein ICH-Lichtmodul gibt es für diese Baugröße nicht. Im Lichtbetrieb erreicht die Baugröße 1060 eine PAR-Photonenflussdichte von 880 µmol/m²/s in 25 cm, 610 µmol/m²/s in 50 cm und 480 µmol/m²/s in 75 cm Abstand, Temperatur und Feuchte verengen sich auf 10 °C bis 50 °C und 20 bis 50 Prozent relativer Feuchte. Das CO2-Modul arbeitet unabhängig davon im Bereich 0 bis 70 °C und 20 bis 80 Prozent relativer Feuchte. Einschubgitter mit U-Schienen für die Lichtleisten haben die Art.-Nr. 8012-2392, beide Module werden vor Ort installiert.
Die Module sind Zubehör und gehören nicht zum Lieferumfang des Schranks. Sie finden sie mit Preis unter „Passende Module“ auf dieser Seite, mehr dazu steht auf unserer Binder-Seite.
Regulatorische Informationen
Dieses Gerät ist ein Elektrogerät im Sinne des Elektro- und Elektronikgerätegesetzes (ElektroG). Die WEEE-Registrierungsnummer des Herstellers BINDER GmbH lautet DE 37004983. Hinweise zur Rückgabe von Altgeräten stehen auf unserer Seite Umwelt und Entsorgung.
Individueller Bedarf & Beschaffungsservice
Für den Binder KBF 1060 ist umfangreiches Zubehör erhältlich, etwa das LED-Pflanzenlichtmodul, verstärkte oder zusätzliche Einschubgitter, Kalibrierzertifikate mit unterschiedlicher Messpunktzahl, Wartungsverträge in verschiedenen Umfängen sowie externe Wasserversorgungssysteme für die Feuchteregelung. Benötigen Sie eines dieser Zubehörteile, eine individuelle Konfiguration oder Unterstützung bei der Auswahl des passenden Geräts für Ihre Anwendung? Über unseren Beschaffungsservice unterstützen wir Sie gerne bei der Beschaffung und Konfiguration.
| Prüfzeichen: | GS (DGUV Test) |
|---|---|
| Volumen: | 1070 l |
