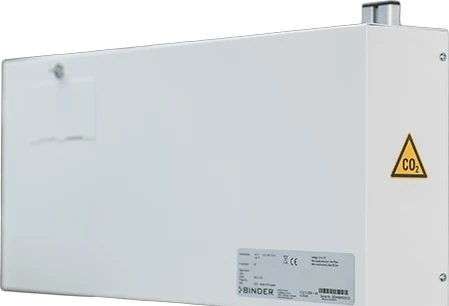

Binder CO2-Begasungsmodul für Klimaschränke, Regelbereich 0 bis 1 Vol.-%, NDIR-Sensor, 8012-2140

Pflanzen verbrauchen in einer geschlossenen Klimakammer bei der Photosynthese CO2, wodurch die Konzentration unter den natürlichen Umgebungswert von rund 0,04 Vol.-% sinken kann. Das Binder CO2-Begasungsmodul 8012-2140 hält die Konzentration stattdessen gezielt zwischen 0 und 1 Vol.-% und ist damit auf Pflanzenwachstumsanwendungen ausgelegt, bei denen eine präzise, niedrige CO2-Regelung gefragt ist. Es ist Zubehör für Binder Kühlbrutschränke der Serie KB PRO sowie Konstantklimaschränke der Serien KBF und KBF PRO, jeweils mit dem Entwicklungsstand E7.

Messtechnik und Regelung

Die CO2-Messung übernimmt eine Infrarot-Messzelle mit NDIR-Sensor (nicht-dispersiver Infrarot-Sensor) und kontinuierlicher Regelung auf einen Referenzwert. Dieses Messverfahren hat laut Hersteller schnelle Reaktionszeiten und eine hohe Selektivität für CO2, Störungs- und Alterungseffekte im Messsystem sind weitgehend ausgeschlossen, sodass das System zwischen den Kalibrierungen praktisch driftfrei bleibt. Die Regelung selbst läuft vollständig über den Geräteregler MB2 des Klimaschranks, ein Betrieb des Begasungsmoduls ohne Anschluss an den Klimaschrank ist nicht möglich. Für die korrekte Anzeige der CO2-Konzentration in Vol.-% ist im Regler zusätzlich die Meereshöhe des Aufstellorts zu hinterlegen. Da dieser Regelbereich einen eigenen CO2-Sensor gegenüber der 0-bis-20-Vol.-%-Variante verwendet, ist außerdem die Reglerfunktion „CO2 Messbereich 0…1 Vol.%“ zu aktivieren, damit der Messwert korrekt umgerechnet wird.

Anschlüsse und Schnittstellen

Die CO2-Begasungsbox hat einen Analogausgang von 4 bis 20 mA für die CO2-Konzentration, über den sich der Messwert an externe Datenerfassungssysteme oder Registriergeräte weiterleiten lässt. Der Gasanschluss erfolgt über eine Schnellverschlusskupplung an der Gasflasche, die Datenverbindung zum Klimaschrank über ein Patchkabel. Eine CO2-Gasflasche selbst gehört nicht zum Lieferumfang und ist separat zu beschaffen.

Kombination mit anderen Zubehörmodulen

Das CO2-Begasungsmodul lässt sich laut Betriebsanleitung gleichzeitig mit dem LED-Pflanzenlichtmodul betreiben, beide Zubehörteile ergänzen sich für vollwertige Pflanzenwachstumsanwendungen mit kontrollierter Beleuchtung und CO2-Konzentration im selben Schrank. Nicht möglich ist dagegen der gleichzeitige Betrieb mit dem ICH-Lichtmodul oder dem ICH-LQC-Lichtmodul, da beide Zubehörteile dieselbe Schnittstelle am Klimaschrank belegen. Wer beide Ausstattungen benötigt, etwa CO2-Begasung und ICH-Photostabilitätstest, plant dafür zwei getrennte Klimaschränke ein. Für reine Pflanzenwachstumsversuche mit LED-Beleuchtung und CO2-Anreicherung reicht dagegen ein einzelner, entsprechend ausgestatteter Klimaschrank aus.

Betrieb und Wartung

Ein Gas-Feinfilter in der Begasungsbox lässt sich bei Bedarf gewechselt werden, damit die Messgenauigkeit über die Betriebsdauer erhalten bleibt. Zwei CO2-Warnaufkleber gehören zum Lieferumfang und werden an gut sichtbarer Stelle am Klimaschrank angebracht, da beim Umgang mit CO2 in geschlossenen Räumen besondere Sicherheitshinweise zu beachten sind. Vor der ersten Inbetriebnahme sind der korrekte CO2-Ausgangsdruck der Gasversorgung sowie die Dichtigkeit der Anschlüsse zu prüfen. Ein Anschlussfeld auf der Geräterückseite des Kühlbrutschranks oder Klimaschranks nimmt die Datenverbindung zur Begasungsbox auf, sodass die Verkabelung übersichtlich bleibt.

Typische Einsatzbereiche

• CO2-Anreicherung für beschleunigtes Pflanzenwachstum in Kombination mit dem LED-Pflanzenlichtmodul
• Photosynthese- und Wachstumsstudien mit definierter, niedriger CO2-Konzentration
• Kompensation des CO2-Verbrauchs in dicht bepflanzten, geschlossenen Klimakammern
• Botanische und agrarwissenschaftliche Versuchsreihen mit reproduzierbaren Klimabedingungen

Die Installation der CO2-Begasungsbox erfolgt an der vorbereiteten Geräteseitenwand des Klimaschranks, angeschlossen wird sie über Datenkabel, Gasschlauch und Sensorleitung an das Grundgerät.

Technische Details

Lieferumfang

• CO2-Begasungsbox
• CO2-Sensor mit Kabel
• 2 CO2-Warnaufkleber
• 24-V-Netzteil mit Adaptern
• Betriebsanleitung
• 2 Halteschienen mit Schrauben (4 × M8, 2 × M5)
• 2 Silikonschaumstopfen für die Langlochdurchführung
• Patchkabel für die Datenverbindung zwischen Begasungsbox und Gerät
• Schlauchset für den Gasanschluss

Nicht enthalten sind die CO2-Gasflasche und der Druckminderer, diese sind separat zu beschaffen.
