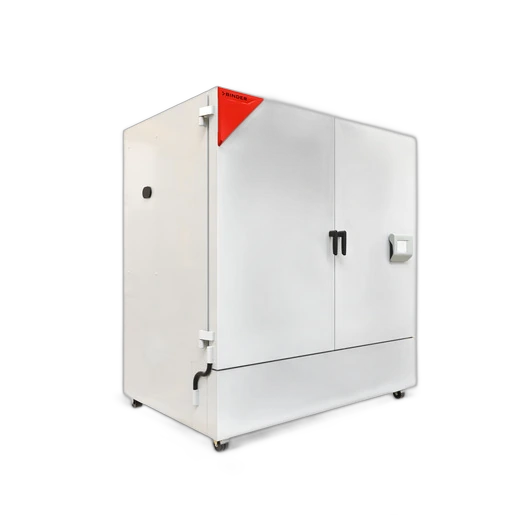

Binder KB PRO 1600 Kühlinkubator, erweiterter Temperaturbereich minus 20 bis 100 °C, 1.610 l, 9020-0438

Ein Konstantklimaschrank oder Kühlinkubator von Binder lässt sich mit dem LED-Pflanzenlichtmodul 8012-2439 in einen Pflanzenwachstumsschrank verwandeln, ohne dass ein separates Gerät angeschafft werden muss. Das Modul erzeugt Lichtverhältnisse, die dem natürlichen Sonnenlicht nahekommen, und passt in Schränke der Baureihen KB, KB PRO, KBF und KBF PRO mit dem Entwicklungsstand E7. Die Installation erfolgt vor Ort durch den Kunden oder einen Servicepartner. Aufbau und Lichtsteuerung Das Binder LED-Pflanzenlichtmodul besteht aus 16 LED-Lichtleisten, die sich einzeln im Innenraum positionieren lassen, und einer Lichtsteuerbox mit eigenem Programm-Controller. Jede Lichtleiste hat drei getrennt ansteuerbare Farbkanäle: sonnenlichtähnliches Kaltweiß (SunLike, 6.500 K), sonnenlichtähnliches Warmweiß (SunLike, 2.700 K) und dunkelrotes Phytochrom-Steuerlicht (730 nm), das gezielt das Phytochrom-System der Pflanze aktiviert. Alle drei Kanäle lassen sich unabhängig voneinander von 0 % bis 100 % dimmen. Für Tagesabläufe steht eine Echtzeitprogrammierung zur Verfügung, wahlweise als zyklisches Tagesprogramm oder individuell je Wochentag, ergänzt um eine Dämmerungsfunktion, die Licht an und Licht aus über eine einstündige Rampe weich ein- und ausblendet statt abrupt zu schalten. Eine integrierte Belüftungsfunktion führt 0 bis 500 Liter Umgebungsluft pro Stunde in die Kammer und hält so den CO2-Gehalt nahe dem Umgebungswert, den Pflanzen für die Photosynthese benötigen. Die Stromversorgung des Lichtmoduls läuft über 120 V bis 240 V bei 50 oder 60 Hz, unabhängig von der Netzspannung des Klimaschranks selbst. Lichtleistung je Baugröße Die Lichtstärke hängt von der Baugröße des Schranks und vom Abstand zur Lichtquelle ab. Bei 100 % Weißlicht und allen 16 Lichtleisten gleichmäßig auf einer Ebene verteilt erreicht die Baugröße 260 eine photosynthetisch aktive Strahlung (PFR PAR) von 1.660 µmol/m²/s in 25 cm Abstand. Die Baugröße 470 kommt auf 1.540 µmol/m²/s in 25 cm, 990 µmol/m²/s in 50 cm und 730 µmol/m²/s in 75 cm Abstand. Bei der Baugröße 720 sind es 1.080, 740 und 560 µmol/m²/s in den drei Abständen, bei der Baugröße 1060 entsprechend 880, 610 und 480 µmol/m²/s. In der größten verfügbaren Baugröße 1600, die nur bei KB PRO und KBF PRO zur Verfügung steht, liegen die Werte bei 640, 470 und 380 µmol/m²/s. Wer die 16 Lichtleisten auf mehrere Ebenen verteilt, reduziert die Lichtwerte entsprechend, bei zwei Ebenen auf rund 50 %, bei vier Ebenen auf rund 25 % des Ausgangswerts. Die Maximaltemperatur im Lichtbetrieb liegt bei allen Baugrößen bei 60 °C. Einschubgitter separat bestellen Im Lieferumfang des LED-Pflanzenlichtmoduls sind keine Gitter zur Halterung der Lichtleisten enthalten. Dafür führt LT Laborhandel Einschubgitter-Sets mit Teleskopschienen (Baugröße 260/470: 8012-2384, Baugröße 720: 8012-2385, Baugröße 1060: 8012-2386, Baugröße 1600: 8012-2387) sowie Einschubgitter-Sets mit U-Schienen, die Binder ausdrücklich zur Montage der Lichtleisten empfiehlt (Baugröße 260/470: 8012-2390, Baugröße 720: 8012-2391, Baugröße 1060: 8012-2392, Baugröße 1600: 8012-2393). Wie viele Zusatzgitter nötig sind, hängt von der gewünschten Lichtkonfiguration ab. Für die Grundausstattung ohne zusätzliche Ebene reichen die beiden serienmäßigen Gitter des Schranks, für eine oder zwei Lichtebenen wird mindestens ein zusätzliches Set empfohlen, für die volle Verteilung auf mehrere Ebenen bis zu sechs Sets. Ein Zusatzgitter zwischen Lichtleisten und Probenmaterial schafft außerdem rund 10 cm Abstand und reduziert so thermische Effekte auf die Proben. Typische Einsatzbereiche Pflanzenwachstumsversuche mit Tag-Nacht-Simulation über die Echtzeitprogrammierung Keimungs- und Sämlingsversuche mit reduzierter Lichtintensität auf einer einzelnen Lichtleistenebene Photoperiodismus- und Phytochrom-Studien über den separat dimmbaren Dunkelrot-Kanal Nachrüstung vorhandener Binder Klimaschränke und Kühlinkubatoren der Generation E7 zum Pflanzenwachstumsschrank, ohne zusätzliches Gerät Wird zusätzlich eine höhere CO2-Konzentration benötigt, etwa für beschleunigtes Pflanzenwachstum, lässt sich das LED-Pflanzenlichtmodul mit einem CO2-Begasungsmodul kombinieren. Beide Zubehörteile arbeiten laut Betriebsanleitung gleichzeitig im selben Schrank, anders als beim ICH-Lichtmodul, das den CO2-Anschluss belegt. Technische Details Aufbau16 LED-Lichtleisten, einzeln positionierbar Farbkanäle je LichtleisteKaltweiß 6.500 K, Warmweiß 2.700 K, Dunkelrot 730 nm Dimmbereich je Kanal0 % bis 100 % Belüftungsfunktion0 bis 500 l Umgebungsluft pro Stunde PFR PAR, Baugröße 260 (25 cm)1.660 µmol/m²/s PFR PAR, Baugröße 470 (25/50/75 cm)1.540 / 990 / 730 µmol/m²/s PFR PAR, Baugröße 720 (25/50/75 cm)1.080 / 740 / 560 µmol/m²/s PFR PAR, Baugröße 1060 (25/50/75 cm)880 / 610 / 480 µmol/m²/s PFR PAR, Baugröße 1600 (25/50/75 cm)640 / 470 / 380 µmol/m²/s Maximaltemperatur im Lichtbetrieb60 °C Kompatible Baureihen (Entwicklungsstand E7)KB, KB PRO, KBF, KBF PRO Stromversorgung Lichtmodul120 V bis 240 V, 50/60 Hz Lieferumfang 16 LED-Lichtleisten mit Halteklammern zum Einclipsen in Standard-Einschubgitter Lichtsteuerbox mit Programm-Controller Netzkabel Versorgungs-Verteilerkabel für die LED-Lichtleisten PU-Schlauch für die Luftversorgung Betriebsanweisung Nicht enthalten sind Einschubgitter zur Halterung der Lichtleisten. Diese sind als separates Zubehör zu bestellen, siehe Abschnitt oben. Individueller Bedarf & Beschaffungsservice LT Laborhandel unterstützt bei der passenden Zusammenstellung aus Klimaschrank, Lichtmodul und Einschubgittern, etwa wenn die vorhandene Baugröße oder Serie nicht eindeutig ist oder mehrere Lichtebenen geplant sind. Auch für weiteres Binder-Zubehör wie CO2-Begasungsmodule, Wasserversorgungssysteme oder Objekttemperatur-Reglerfühler steht der Beschaffungsservice zur Verfügung. Details auf unserer Service-Seite.

Pflanzen verbrauchen in einer geschlossenen Klimakammer bei der Photosynthese CO2, wodurch die Konzentration unter den natürlichen Umgebungswert von rund 0,04 Vol.-% sinken kann. Das Binder CO2-Begasungsmodul 8012-2140 hält die Konzentration stattdessen gezielt zwischen 0 und 1 Vol.-% und ist damit auf Pflanzenwachstumsanwendungen ausgelegt, bei denen eine präzise, niedrige CO2-Regelung gefragt ist. Es ist Zubehör für Binder Kühlbrutschränke der Serie KB PRO sowie Konstantklimaschränke der Serien KBF und KBF PRO, jeweils mit dem Entwicklungsstand E7. Messtechnik und Regelung Die CO2-Messung übernimmt eine Infrarot-Messzelle mit NDIR-Sensor (nicht-dispersiver Infrarot-Sensor) und kontinuierlicher Regelung auf einen Referenzwert. Dieses Messverfahren hat laut Hersteller schnelle Reaktionszeiten und eine hohe Selektivität für CO2, Störungs- und Alterungseffekte im Messsystem sind weitgehend ausgeschlossen, sodass das System zwischen den Kalibrierungen praktisch driftfrei bleibt. Die Regelung selbst läuft vollständig über den Geräteregler MB2 des Klimaschranks, ein Betrieb des Begasungsmoduls ohne Anschluss an den Klimaschrank ist nicht möglich. Für die korrekte Anzeige der CO2-Konzentration in Vol.-% ist im Regler zusätzlich die Meereshöhe des Aufstellorts zu hinterlegen. Da dieser Regelbereich einen eigenen CO2-Sensor gegenüber der 0-bis-20-Vol.-%-Variante verwendet, ist außerdem die Reglerfunktion „CO2 Messbereich 0…1 Vol.%“ zu aktivieren, damit der Messwert korrekt umgerechnet wird. Anschlüsse und Schnittstellen Die CO2-Begasungsbox hat einen Analogausgang von 4 bis 20 mA für die CO2-Konzentration, über den sich der Messwert an externe Datenerfassungssysteme oder Registriergeräte weiterleiten lässt. Der Gasanschluss erfolgt über eine Schnellverschlusskupplung an der Gasflasche, die Datenverbindung zum Klimaschrank über ein Patchkabel. Eine CO2-Gasflasche selbst gehört nicht zum Lieferumfang und ist separat zu beschaffen. Kombination mit anderen Zubehörmodulen Das CO2-Begasungsmodul lässt sich laut Betriebsanleitung gleichzeitig mit dem LED-Pflanzenlichtmodul betreiben, beide Zubehörteile ergänzen sich für vollwertige Pflanzenwachstumsanwendungen mit kontrollierter Beleuchtung und CO2-Konzentration im selben Schrank. Nicht möglich ist dagegen der gleichzeitige Betrieb mit dem ICH-Lichtmodul oder dem ICH-LQC-Lichtmodul, da beide Zubehörteile dieselbe Schnittstelle am Klimaschrank belegen. Wer beide Ausstattungen benötigt, etwa CO2-Begasung und ICH-Photostabilitätstest, plant dafür zwei getrennte Klimaschränke ein. Für reine Pflanzenwachstumsversuche mit LED-Beleuchtung und CO2-Anreicherung reicht dagegen ein einzelner, entsprechend ausgestatteter Klimaschrank aus. Betrieb und Wartung Ein Gas-Feinfilter in der Begasungsbox lässt sich bei Bedarf gewechselt werden, damit die Messgenauigkeit über die Betriebsdauer erhalten bleibt. Zwei CO2-Warnaufkleber gehören zum Lieferumfang und werden an gut sichtbarer Stelle am Klimaschrank angebracht, da beim Umgang mit CO2 in geschlossenen Räumen besondere Sicherheitshinweise zu beachten sind. Vor der ersten Inbetriebnahme sind der korrekte CO2-Ausgangsdruck der Gasversorgung sowie die Dichtigkeit der Anschlüsse zu prüfen. Ein Anschlussfeld auf der Geräterückseite des Kühlbrutschranks oder Klimaschranks nimmt die Datenverbindung zur Begasungsbox auf, sodass die Verkabelung übersichtlich bleibt. Typische Einsatzbereiche CO2-Anreicherung für beschleunigtes Pflanzenwachstum in Kombination mit dem LED-Pflanzenlichtmodul Photosynthese- und Wachstumsstudien mit definierter, niedriger CO2-Konzentration Kompensation des CO2-Verbrauchs in dicht bepflanzten, geschlossenen Klimakammern Botanische und agrarwissenschaftliche Versuchsreihen mit reproduzierbaren Klimabedingungen Die Installation der CO2-Begasungsbox erfolgt an der vorbereiteten Geräteseitenwand des Klimaschranks, angeschlossen wird sie über Datenkabel, Gasschlauch und Sensorleitung an das Grundgerät. Technische Details CO2-Regelbereich0 Vol.-% bis 1 Vol.-% Minimale KonzentrationUmgebungswert (ca. 0,04 Vol.-%) MessprinzipNDIR-Sensor (nicht-dispersiver Infrarot-Sensor) Analogausgang4 bis 20 mA DC Kompatible Baureihen (Entwicklungsstand E7)KB PRO, KBF, KBF PRO Kompatible Baugrößen260, 470, 720, 1060, 1600 Regelungüber Geräteregler MB2, kein Betrieb ohne Klimaschrank möglich Stromversorgung Begasungsbox24 V, über mitgeliefertes Netzteil Lieferumfang CO2-Begasungsbox CO2-Sensor mit Kabel 2 CO2-Warnaufkleber 24-V-Netzteil mit Adaptern Betriebsanleitung 2 Halteschienen mit Schrauben (4 × M8, 2 × M5) 2 Silikonschaumstopfen für die Langlochdurchführung Patchkabel für die Datenverbindung zwischen Begasungsbox und Gerät Schlauchset für den Gasanschluss Nicht enthalten sind die CO2-Gasflasche und der Druckminderer, diese sind separat zu beschaffen. Individueller Bedarf & Beschaffungsservice Bei der Wahl zwischen dem CO2-Regelbereich 0 bis 1 Vol.-% und 0 bis 20 Vol.-% sowie bei der Kombination mit LED-Pflanzenlichtmodul oder Wasserversorgungssystemen unterstützt LT Laborhandel im Beschaffungsservice. Details auf unserer Service-Seite.

Manche Anwendungen brauchen deutlich höhere CO2-Konzentrationen als das natürliche Pflanzenwachstum, etwa Zellkulturarbeiten, die klassischerweise einen CO2-Inkubator erfordern. Das Binder CO2-Begasungsmodul 8012-2138 deckt mit seinem Regelbereich von 0 bis 20 Vol.-% genau dieses breitere Spektrum ab und rüstet einen Binder Kühlbrutschrank der Serie KB PRO oder einen Konstantklimaschrank der Serien KBF und KBF PRO mit Entwicklungsstand E7 zusätzlich mit CO2-Regelung aus. Messprinzip und Bedienung Wie die Variante mit dem kleineren Regelbereich misst auch dieses Modul die CO2-Konzentration über eine Infrarot-Messzelle mit NDIR-Sensor und kontinuierlicher Regelung auf einen Referenzwert. Das Verfahren hat schnelle Reaktionszeiten und bleibt laut Hersteller zwischen den Kalibrierungen praktisch driftfrei, da Störungs- und Alterungseffekte im Messsystem weitgehend ausgeschlossen sind. Gesteuert wird die CO2-Regelung vollständig über den Geräteregler MB2 des Klimaschranks, ein eigenständiger Betrieb ohne angeschlossenen Klimaschrank ist nicht vorgesehen. Für eine korrekte Anzeige der Konzentration in Vol.-% ist im Regler die Meereshöhe des Aufstellorts zu hinterlegen, sodass Luftdruckunterschiede die Messung nicht verfälschen. Anschlüsse und Gasversorgung Die CO2-Begasungsbox besitzt einen Analogausgang von 4 bis 20 mA für die CO2-Konzentration, über den sich der Messwert an ein externes Datenerfassungssystem oder ein Registriergerät weiterleiten lässt. Der Gasanschluss erfolgt über eine Schnellverschlusskupplung, verbunden mit einer CO2-Gasflasche, die nicht zum Lieferumfang gehört und separat zu beschaffen ist. Die Datenverbindung zwischen Begasungsbox und Klimaschrank läuft über ein mitgeliefertes Patchkabel, ein Gas-Feinfilter in der Begasungsbox lässt sich bei Bedarf wechseln. Nicht kombinierbar mit den Lichtmodulen Das CO2-Begasungsmodul mit dem Regelbereich 0 bis 20 Vol.-% lässt sich laut Betriebsanleitung nicht gleichzeitig mit dem ICH-Lichtmodul oder dem ICH-LQC-Lichtmodul betreiben, beide belegen dieselbe Schnittstelle am Klimaschrank. Mit dem LED-Pflanzenlichtmodul ist der gleichzeitige Betrieb dagegen möglich, auch wenn der weite Regelbereich bis 20 Vol.-% für reine Pflanzenwachstumsanwendungen in der Praxis selten ausgeschöpft wird und eher für andere Begasungsaufgaben gedacht ist. Wer ausschließlich niedrige, pflanzentypische Konzentrationen bis 1 Vol.-% benötigt, ist mit dem präziseren Regelbereich der Variante 8012-2140 meist besser bedient. Betrieb und Wartung Der Gas-Feinfilter in der Begasungsbox lässt sich bei Bedarf wechseln, damit die Messgenauigkeit über die Betriebsdauer erhalten bleibt. Zwei CO2-Warnaufkleber sind im Lieferumfang enthalten und werden an gut sichtbarer Stelle am Klimaschrank angebracht, da beim Umgang mit CO2 in geschlossenen Räumen besondere Sicherheitshinweise zu beachten sind. Vor der ersten Inbetriebnahme sind der korrekte CO2-Ausgangsdruck der Gasversorgung sowie die Dichtigkeit sämtlicher Anschlüsse zu prüfen, insbesondere bei dem hier deutlich weiteren Regelbereich bis 20 Vol.-%. Ein Anschlussfeld auf der Geräterückseite des Kühlbrutschranks oder Klimaschranks nimmt die Datenverbindung zur Begasungsbox auf, sodass die Verkabelung übersichtlich bleibt. Typische Einsatzbereiche Aufrüstung eines Klimaschranks zur CO2-Inkubator-Funktion, etwa für Zellkulturarbeiten Begasungsversuche mit höheren CO2-Konzentrationen jenseits reiner Pflanzenanwendungen Prozesse, die eine dokumentierte, konstante CO2-Atmosphäre über einen Analogausgang mitprotokollieren Forschungsanwendungen mit wechselnden CO2-Sollwerten über den gesamten Regelbereich Die Installation erfolgt an der vorbereiteten Geräteseitenwand des Klimaschranks, angeschlossen über Datenkabel, Gasschlauch und Sensorleitung. Technische Details CO2-Regelbereich0 Vol.-% bis 20 Vol.-% (Werkseinstellung) Minimale KonzentrationUmgebungswert (ca. 0,04 Vol.-%) MessprinzipNDIR-Sensor (nicht-dispersiver Infrarot-Sensor) Analogausgang4 bis 20 mA DC Kompatible Baureihen (Entwicklungsstand E7)KB PRO, KBF, KBF PRO Kompatible Baugrößen260, 470, 720, 1060, 1600 Regelungüber Geräteregler MB2, kein Betrieb ohne Klimaschrank möglich Stromversorgung Begasungsbox24 V, über mitgeliefertes Netzteil Lieferumfang CO2-Begasungsbox CO2-Sensor mit Kabel 2 CO2-Warnaufkleber 24-V-Netzteil mit Adaptern Betriebsanleitung 2 Halteschienen mit Schrauben (4 × M8, 2 × M5) 2 Silikonschaumstopfen für die Langlochdurchführung Patchkabel für die Datenverbindung zwischen Begasungsbox und Gerät Schlauchset für den Gasanschluss Nicht enthalten sind die CO2-Gasflasche und der Druckminderer, diese sind separat zu beschaffen. Individueller Bedarf & Beschaffungsservice Bei der Wahl zwischen dem CO2-Regelbereich 0 bis 20 Vol.-% und 0 bis 1 Vol.-% sowie bei weiterem Zubehör rund um Konstantklimaschränke und Kühlbrutschränke unterstützt LT Laborhandel im Beschaffungsservice. Details auf unserer Service-Seite.
