Sauter HMM Mobiles Leeb-Härteprüfgerät, 170 bis 960 HLx, Sensor Typ D

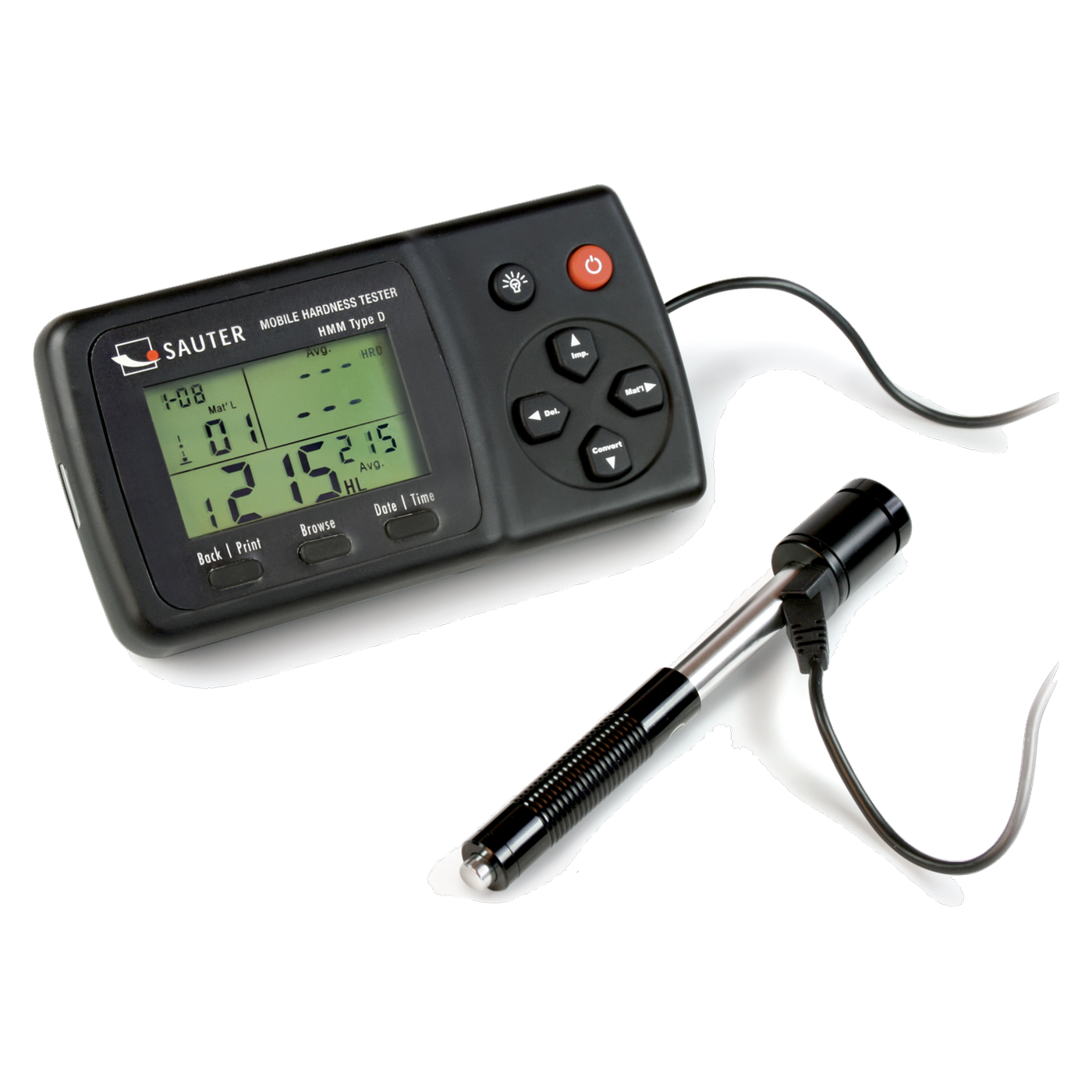

Das Sauter HMM ist ein mobiles Leeb-Härteprüfgerät mit externem Rückprallsensor vom Typ D. Gegenüber stationären Tischgeräten und Härteprüfern mit internem Sensor ist es auf Mobilität und Flexibilität ausgelegt.

Das Leeb-Verfahren in diesem Gerät

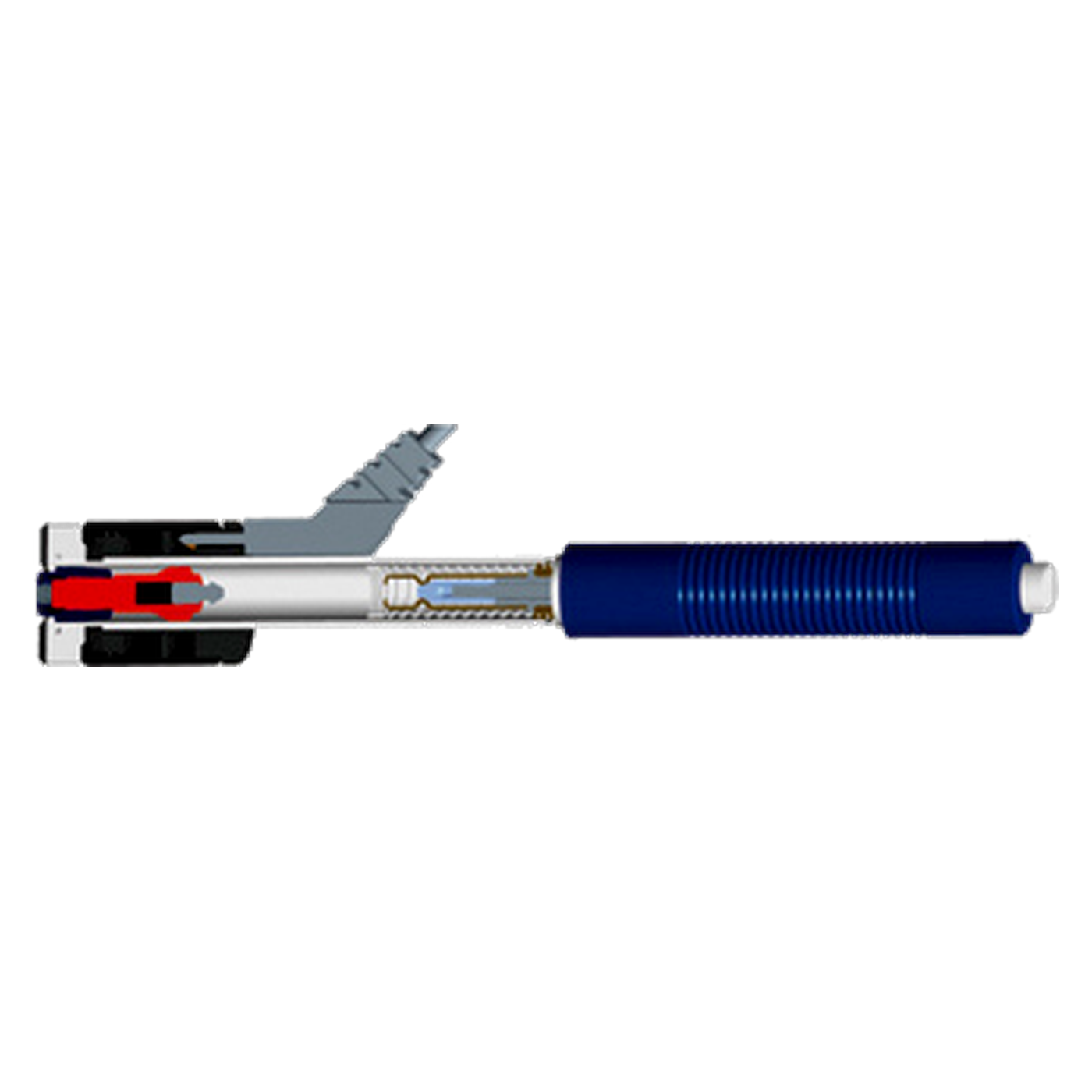

Ein Rückprallmodul wird per Feder gegen das Prüfobjekt geschnellt. Je nach Härte des Objekts nimmt es kinetische Energie auf. Das Gerät misst die Geschwindigkeitsverminderung und rechnet sie in Leeb-Härtewerte um. Der Messbereich reicht von 170 bis 960 HLx, die Härteskala ist HLD, die Ablesbarkeit beträgt 1 HLx und die Toleranz 1 % vom Maximalwert.

Prüfrichtung beliebig

Eine automatische Kompensation erlaubt Messungen in alle Prüfrichtungen, also über 360 Grad. Das Gerät erkennt den angeschlossenen Sensor automatisch. Die Messsonde ist 14,6 cm lang und hat 2 cm Durchmesser. Prüflinge sollen mindestens 2 kg wiegen. Aufsatzringe (AHMR 01) sind als Zubehör zur sicheren Positionierung erhältlich.

Umwertung in andere Härteskalen

Das Messergebnis wird automatisch in alle genannten Härteeinheiten umgewertet. Dazu gehören Rockwell (B und C), Vickers (HV), Brinell (HB), Shore (HSD), Leeb (HL) und Zugfestigkeit in MPa. Die Mini-Statistik zeigt Messwert, Durchschnittswert, Messrichtung, Datum und Uhrzeit an. Der interne Datenspeicher hält bis zu 9 Messwerte.

Drucker, Vergleichsblock, Koffer

Ein Infrarot-Drucker gibt die Messergebnisse direkt aus. Er gehört zum Lieferumfang, ebenso ein Härtevergleichsblock (790 ± 40 HL) und ein robuster Tragekoffer. Weitere Prüfblöcke vom Typ D/DC mit einer Genauigkeit von 4 HL, Ø 90 mm (± 1 mm) und etwa 2,7 kg Gewicht gibt es für 790 ± 40 HL (AHMO D02), 630 ± 40 HL (AHMO D03) und 530 ± 40 HL (AHMO D04).

Aufbau und Betrieb

Das Kunststoffgehäuse misst 150 x 80 x 30 mm, das Gerät wiegt netto 0,25 kg. Die Anzeige ist ein LCD, die Stromversorgung läuft über drei AAA-Zellen als Batterie (Alkali-Mangan) oder Akku (NiMH). Der Betriebsbereich liegt bei 0 °C bis 50 °C, die Lagertemperatur bei -10 °C bis 40 °C. Eine Werkskalibrierung ist unter der Art.-Nr. 961-131 erhältlich. Die Verpackung misst 380 x 280 x 80 mm, das Versandgewicht liegt bei 4,6 kg.

Typische Einsatzbereiche

Aus den Herstellerangaben ergeben sich diese Aufgaben:

• Mobile Härteprüfung am Objekt statt am Tischgerät
• Prüfung in jeder Richtung (360 Grad)
• Umwertung eines Messwerts in HRC, HRB, HV, HB, HL und MPa
• Kontrolle des Geräts mit Härtevergleichsblöcken
• Dokumentation per Infrarot-Drucker oder Mini-Statistik

Wer die Materialdicke statt der Härte messen will, findet sie beim Sauter TN 80-0.01US im Messbereich 0,75 bis 80 mm. Für Zug- und Druckkräfte gibt es das Sauter FC 500.

Häufig gestellte Fragen

Welchen Messbereich hat das HMM? 170 bis 960 HLx auf der Skala HLD, Ablesbarkeit 1 HLx.

In welche Einheiten rechnet das Gerät um? Rockwell B und C, Vickers, Brinell, Shore HSD, Leeb und Zugfestigkeit in MPa, automatisch.

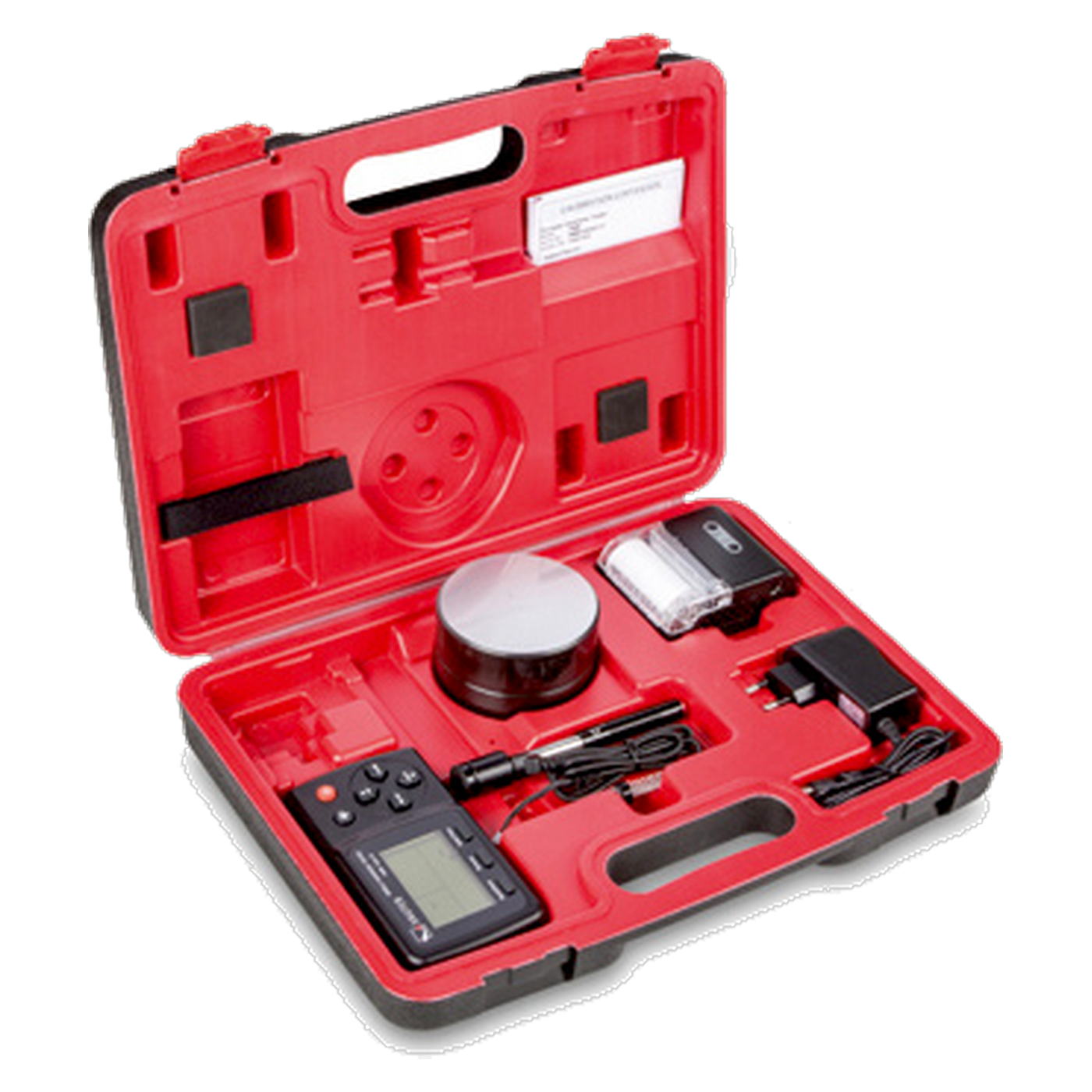

Was gehört zum Lieferumfang? Ein externer Rückprallsensor Typ D, ein Härtevergleichsblock (790 ± 40 HL), ein Infrarot-Drucker und ein Tragekoffer.

Wie viele Messwerte speichert das Gerät? Bis zu 9 Messwerte.

Technische Details

Lieferumfang

• Mobiles Leeb-Härteprüfgerät HMM
• Externer Rückprallsensor Typ D
• Härtevergleichsblock (790 ± 40 HL)
• Infrarot-Drucker mit externem Netzadapter
• Batterien (3 x AAA)
• Robuster Tragekoffer
