Sauter digitales Kraftmessgerät FC 500, interne Messzelle

Das Sauter FC 500 ist ein kompaktes Kraftmessgerät für Zug und Druck bis 500 N. Es liest auf 0,1 N ab, bei einer Toleranz von 0,3 % von Max. Das Gehäuse besteht aus Metall, das Display ist hinterleuchtet und dreht sich mit der Einbaulage. Wer ein Handmessgerät mit feiner Ablesbarkeit und einem Speicher für eigene Messreihen braucht, bekommt hier beides in einem Gehäuse von 135 x 73 x 34 mm.

Messfunktionen

Das Gerät misst mit 1.000 Hz, der Überlastschutz liegt bei 150 % von Max. Im Peak-Hold-Modus hält es den Spitzenwert fest, im Track-Modus zeigt es den Kraftverlauf laufend an. Für Serienprüfungen gibt es die Grenzwertfunktion: Ein oberer und ein unterer Grenzwert lassen sich zwischen 10 und 100 % von Max einstellen, getrennt für Zug und Druck. Wird ein Wert verlassen, meldet das Gerät das akustisch und optisch. Ein ansteigendes Leuchtband zeigt, wie viel vom Messbereich schon belegt ist. Bei Belastungen über 110 % des Messbereichs gibt es laut Kern deutliche Warnsignale. Wählbare Einheiten sind N, kgf, ozf und lbf.

Speicher und Schnittstellen

Das Gerät speichert bis zu 500 Messwerte. Zur Übertragung hat es USB und RS-232, ein USB-Kabel gehört zum Lieferumfang. Passende Software ist ebenfalls erhältlich. Die automatische Abschaltung lässt sich auf 1 bis 60 Minuten einstellen oder abschalten, sodass das Gerät im Dauerbetrieb läuft.

Akku und Aufbau

Im Gerät sitzt ein NiMH-Akku mit 3,6 V und 400 mAh. Laut Datenblatt hält er etwa 20 Stunden, die Ladezeit beträgt 4 Stunden. Das Netzteil mit EU- und CH-Adapter liegt bei. Das Gehäuse wiegt netto etwa 0,45 kg. Die Krafteinleitung erfolgt über ein Außengewinde M6. Laut Kern lässt sich das Gerät an alle Sauter-Prüfstände bis 5 kN montieren, dann sind die Messbedingungen für Serien gleich. Die Umgebungstemperatur darf zwischen minus 10 °C und 40 °C liegen.

Typische Einsatzbereiche

• Prüflabore sowie Forschung und Entwicklung: Messreihen mit gespeicherten Werten
• Automobilindustrie: Kontrolle von Betätigungs- und Rastkräften mit Grenzwerten
• Wartung und Instandhaltung: Kraftprüfung im Feld, das Metallgehäuse ist für raue Umgebung gedacht
• Kunststofftechnik: Prüfung von Verbindungen und Schnappverschlüssen

Gegenüber den FK-Geräten (FK 500 mit 0,2 N und FK 1K mit 0,5 N Ablesbarkeit) hat das FC 500 die feinere Ablesbarkeit, einen Speicher und die Grenzwertfunktion. Dafür ist der Überlastschutz mit 150 % kleiner als bei den FK-Modellen mit 200 %. Wer Serien gegen Grenzwerte prüft und die Werte an einen PC übergibt, nimmt das FC 500.

Regulatorische Informationen

Als Elektrogerät fällt das Gerät unter das ElektroG. Der Hersteller Kern & Sohn GmbH ist unter der WEEE-Registrierungsnummer DE 80821200 eingetragen. Wie Altgeräte zurückgegeben werden, steht auf der Seite Umwelt und Entsorgung.

Häufige Fragen

Wie lange hält der Akku? Etwa 20 Stunden, die Ladezeit beträgt 4 Stunden. Das Gerät läuft auch am Netzteil.

Wie übertrage ich Messwerte? Über USB oder RS-232. Das USB-Schnittstellenkabel gehört zum Lieferumfang.

Wie arbeitet die Grenzwertfunktion? Ein oberer und ein unterer Grenzwert werden zwischen 10 und 100 % von Max eingestellt, getrennt für Zug und Druck. Das Gerät meldet Abweichungen akustisch und optisch.

Passt das FC 500 an einen Prüfstand? Ja, an alle Sauter-Prüfstände bis 5 kN. Die Krafteinleitung ist ein Außengewinde M6.

Wie lange gilt die Gewährleistung? Kern & Sohn gibt laut eigener Angabe 2 Jahre Gewährleistung auf dieses Gerät. Kern gewährt 3 Jahre auf Produkte ab 500 € Listenpreis und 2 Jahre auf Produkte darunter sowie auf Komponenten; ausgenommen sind Verschleißteile wie Batterien und Akkus. Gewährleistungsreparaturen übernimmt Kern selbst oder ein Kern-Fachhändler.

Technische Details

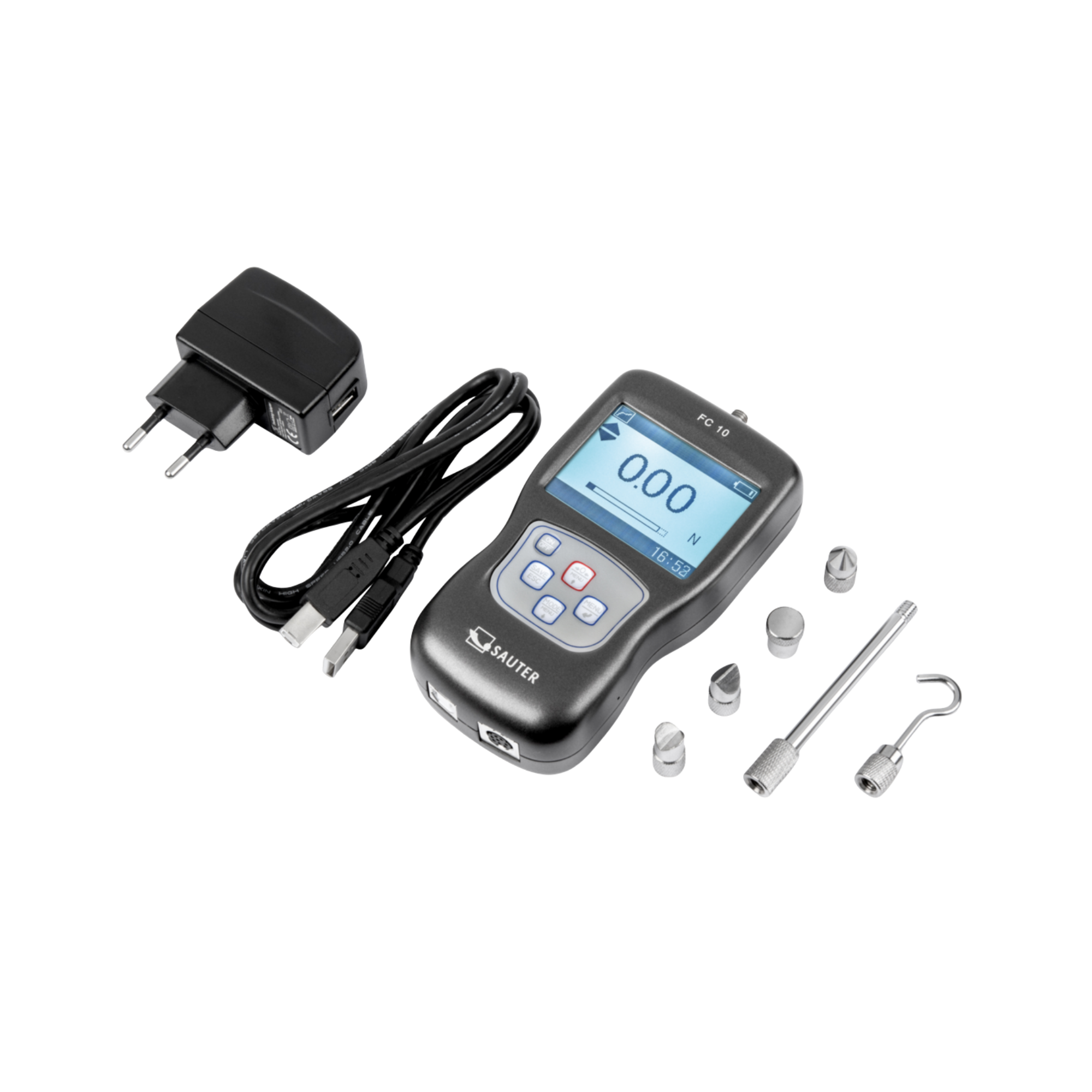

Lieferumfang

• Sauter FC 500 Kraftmessgerät
• Standardaufsätze mit Haken, wie in der Produktabbildung gezeigt
• Verlängerungsstange 90 mm
• Steckernetzteil mit Adaptern für EU und CH
• USB-Schnittstellenkabel

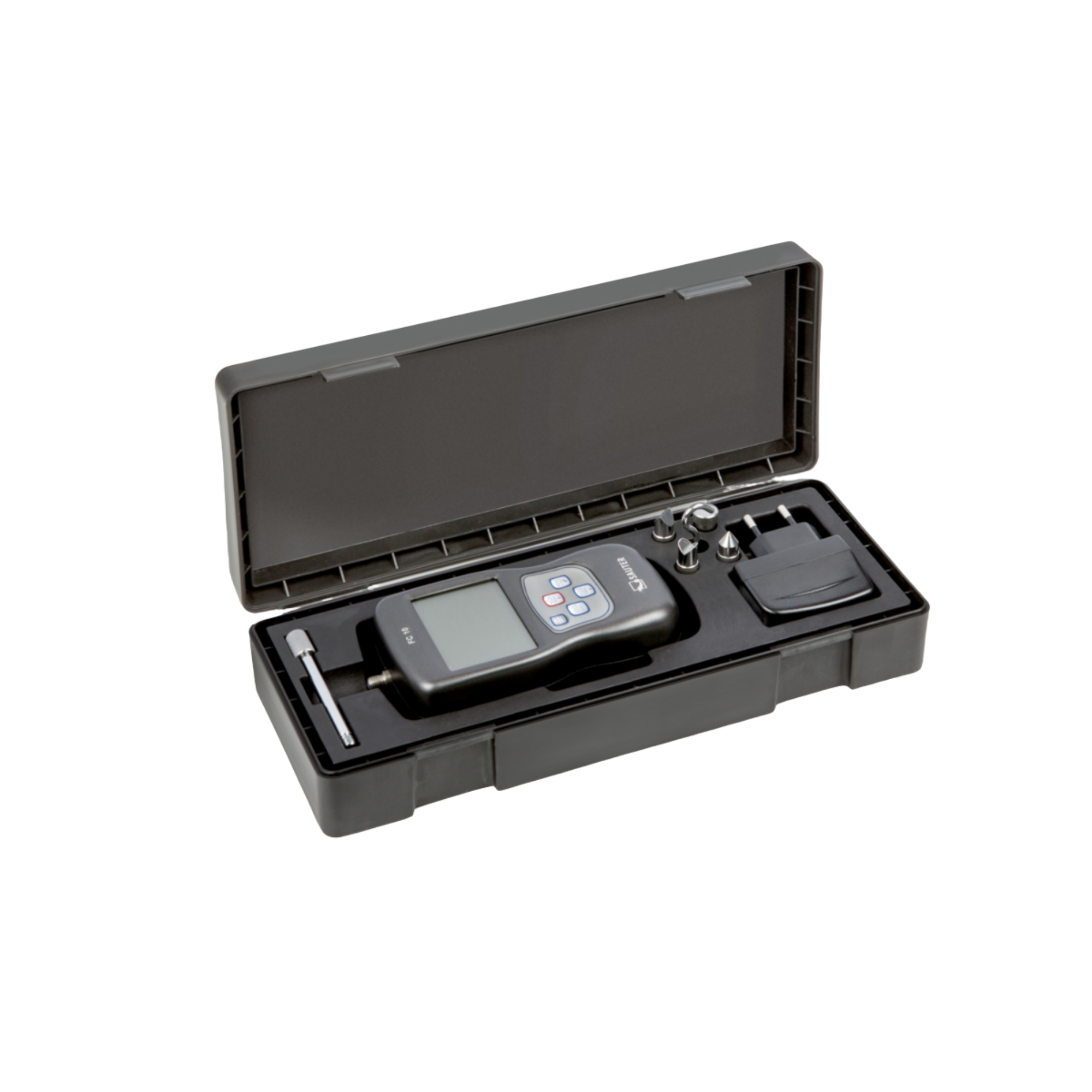

• Tragekoffer

Individueller Bedarf und Beschaffungsservice

Schraubspannklemmen, Rollenspannklemmen, Kugelköpfe, Aufnehmer, Haltegriff und weitere Aufsätze sind ebenfalls erhältlich, außerdem Software, Werks- und DAkkS-Kalibrierscheine. Anfragen laufen über unseren Beschaffungsservice.
