Nabertherm Vertikaler Rohrofen RHTV 50/150/17/P570, 150 mm beheizte Länge, Tmax 1.700 °C, Vertikalbetrieb, RV152V72AN

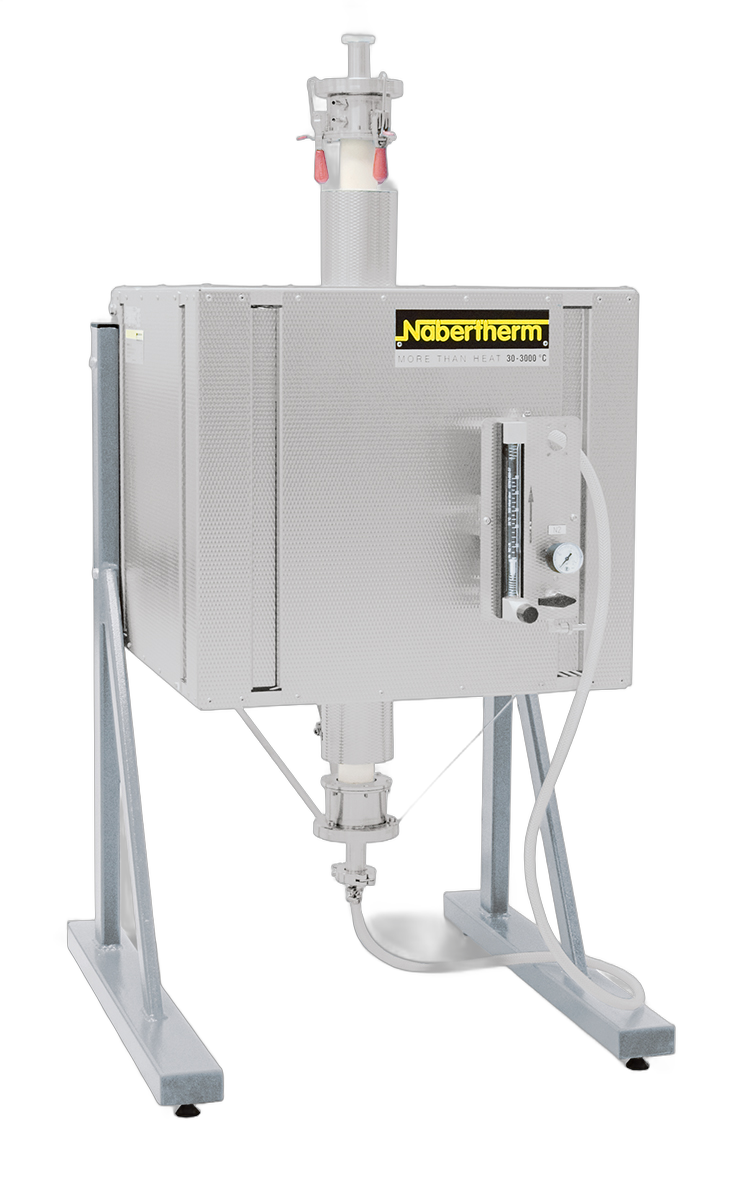

Der Nabertherm Vertikale Rohrofen RHTV 50/150/17 ist die kleinste Baugröße der RHTV-Reihe und heizt mit hängenden MoSi2-Heizelementen in der Temperaturklasse 1.700 °C. Er nimmt Arbeitsrohre bis 50 mm Außendurchmesser auf, die beheizte Länge beträgt 150 mm. Geregelt wird er über den Touch-Controller P570 in einer vom Ofen getrennten Schaltanlage.

Aufbau und Rohrmaße

Die Gesamtlänge des Arbeitsrohrs beträgt 380 mm, bei einzoniger Beheizung sind davon 30 mm mit konstanter Temperatur ausgestattet. Ohne aufgesetztes Rohr misst der Ofen 610 x 700 x 1.130 mm (B x T x H) und bringt 70 kg auf die Waage, angeschlossen wird dreiphasig mit 5,8 kW. Die beiden Faserstopfen verschließen die offenen Enden des Keramikarbeitsrohrs C 799.

Beheizung und Isolierung

Die MoSi2-Heizelemente sind hängend angeordnet und leicht zu wechseln. Isoliert ist der Ofen mit vakuumgeformten, keramischen Faserplatten ohne Aluminiumsilikatwolle (RCF-Fasern). Zur Standardausstattung gehört ein Keramikarbeitsrohr vom Typ C 799 mit zwei Faserstopfen für den Betrieb an Luft, die Temperatur misst ein Thermoelement Typ B. Eine dreizonige Ausführung mit zusätzlichem Neutralleiter bietet Nabertherm für diese Baureihe nur in der horizontalen RHTH-Variante an, der RHTV 50/150/17 bleibt einzonig beheizt.

Vertikalbetrieb und Schaltanlage

Anstelle eines Ofenraums mit Tür nimmt ein Stativ das Arbeitsrohr im Vertikalbetrieb auf. Die Schaltanlage mit dem Controller P570 steht getrennt vom Ofen in einem eigenen Standschrank, zur Serienausstattung gehört eine Leistungseinheit mit Niederspannungstrafo und Thyristor. Ein Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur ergänzt den Übertemperaturschutz für Ofen und Charge.

Controller P570

Der Touch-Controller P570 speichert bis zu 50 Programme mit je 40 Segmenten, das deckt auch mehrstufige Temperaturrampen mit unterschiedlichen Haltezeiten ab. Für Prozesse mit direkter Temperaturmessung an der Charge lässt sich der Ofen ab Werk mit einer Chargenregelung ausstatten, die im Arbeitsrohr statt im Ofenraum misst, alternative Arbeitsrohre für andere Anwendungen sind ebenfalls bestellbar.

Auswahlhilfe

Wer größere Proben oder mehr Chargenvolumen benötigt, findet mit dem RHTV 120/600/17 die Baugröße mit 120 mm Rohraußendurchmesser und 600 mm beheizter Länge bei LT Laborhandel, siehe Tabelle unten. Der RHTV 50/150/17 ist mit 70 kg und 5,8 kW Anschlusswert deutlich leichter als der RHTV 120/600/17 mit 110 kg und 19,4 kW. Für Prozesse unter Schutzgas oder im Vakuum stehen für beide Baugrößen Begasungspakete sowie ein Vakuumpaket zum Evakuieren des Arbeitsrohres zur Wahl.

Typische Einsatzbereiche

Der RHTV 50/150/17 ist ein vertikaler Hochtemperatur-Rohrofen bis 1.700 °C. Das Keramikarbeitsrohr C 799 mit Faserstopfen ist für den Betrieb an Luft vorgesehen, mit Begasungspaket 2 lässt er sich für nicht brennbare Prozessgase und mit Begasungspaket 4 für Wasserstoffanwendungen ausstatten, das Vakuumpaket dient zum Evakuieren des Arbeitsrohres.

Technische Details

Weitere Modelle der Baureihe

In der Temperaturklasse 1.700 °C baut Nabertherm den RHTV für den Vertikalbetrieb in drei Baugrößen von 50 bis 120 mm Rohraußendurchmesser, hier nach Rohrmaß sortiert:

Lieferumfang

• 1x Nabertherm Vertikaler Rohrofen RHTV 50/150/17 mit Stativ
• Getrennte Schaltanlage mit Controller P570
• Keramikarbeitsrohr C 799 mit zwei Faserstopfen

Regulatorische Informationen

Das Gerät ist ein Elektrogerät im Sinne des Elektro- und Elektronikgerätegesetzes (ElektroG). Die WEEE-Registrierungsnummer des Herstellers Nabertherm GmbH lautet DE 31598342. Hinweise zur Rückgabe von Altgeräten stehen auf unserer Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Für den RHTV 50/150/17 sind ab Werk unter anderem eine Chargenregelung mit Temperaturmessung im Arbeitsrohr und alternative Arbeitsrohre bestellbar. Dazu kommen Begasungspaket 2 für nicht brennbare Prozessgase, Begasungspaket 4 für Wasserstoffanwendungen und ein Vakuumpaket zum Evakuieren des Arbeitsrohres. Bei individuellem Bedarf berät LT Laborhandel persönlich.
