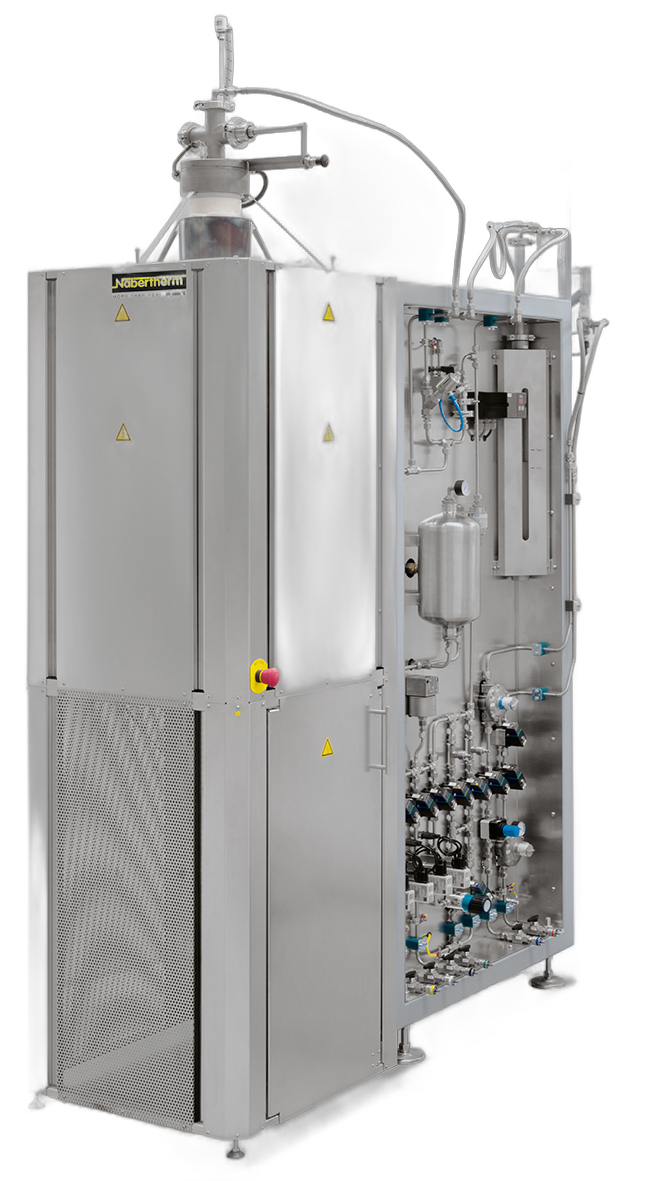

Nabertherm Vertikaler Rohrofen RHTV 120/600/17/P570, 600 mm beheizte Länge, Tmax 1.700 °C, Vertikalbetrieb, RV322V72AN

Mit 120 mm Rohraußendurchmesser und 600 mm beheizter Länge ist der Nabertherm Vertikale Rohrofen RHTV 120/600/17 die größte Baugröße der RHTV-Reihe und arbeitet wie die kleineren Modelle mit hängenden MoSi2-Heizelementen in der Temperaturklasse 1.700 °C. Geregelt wird er über den Touch-Controller P570 in einem vom Ofen getrennten Standschrank.

Aufbau und Rohrmaße

Die Rohrlänge beträgt 830 mm, bei einzoniger Beheizung liegt die Länge mit konstanter Temperatur bei 170 mm. Der Ofen wiegt 110 kg und misst ohne Rohr 680 x 700 x 1.580 mm (B x T x H). Mit 19,4 kW liegt der Anschlusswert gut dreimal so hoch wie bei der kleinsten Baugröße 50/150, angeschlossen wird dreiphasig. Zwei Faserstopfen verschließen die offenen Enden des Keramikarbeitsrohrs C 799, das den Betrieb an Luft ermöglicht.

Beheizung und Isolierung

Wie die übrigen RHTV-Baugrößen arbeitet der Ofen mit hängend angeordneten MoSi2-Heizelementen, die leicht zu wechseln sind. Die Isolierung besteht aus vakuumgeformten, keramischen Faserplatten, Aluminiumsilikatwolle (RCF-Fasern) kommt nicht zum Einsatz. Serienmäßig ist ein Keramikarbeitsrohr C 799 mit zwei Faserstopfen verbaut, gemessen wird über ein Thermoelement Typ B. Für eine dreizonige Beheizung mit zusätzlichem Neutralleiter bietet Nabertherm ausschließlich die horizontale RHTH-Variante dieser Baureihe an, der RHTV 120/600/17 arbeitet einzonig.

Vertikalbetrieb und Schaltanlage

Ein Stativ nimmt das Arbeitsrohr auf, eine klassische Ofentür gibt es bei dieser Bauform nicht. Die Schaltanlage mit dem Controller P570 sitzt in einem vom Ofen getrennten Standschrank. Zur Serienausstattung gehört eine Leistungseinheit mit Niederspannungstrafo und Thyristor. Ein Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur gehört zur Serienausstattung und dient als Übertemperaturschutz für Ofen und Charge.

Controller P570

50 Programme mit je 40 Segmenten stehen im Touch-Controller P570 für Temperaturrampen und Haltezeiten zur Verfügung. Soll die Temperatur direkt an der Charge statt im Ofenraum gemessen werden, lässt sich ab Werk eine Chargenregelung mit Temperaturmessung im Arbeitsrohr ergänzen, alternative Arbeitsrohre stehen ebenfalls zur Wahl.

Auswahlhilfe

Reichen 50 mm Rohrdurchmesser und 150 mm beheizte Länge aus, ist der RHTV 50/150/17 mit 70 kg und 5,8 kW Anschlusswert die leichtere Baugröße. Der RHTV 120/600/17 setzt mit 19,4 kW einen entsprechend dimensionierten Drehstromanschluss voraus und bietet dafür einen um 70 mm größeren Rohrdurchmesser und die vierfache beheizte Länge. Begasungspaket 2 für nicht brennbare Prozessgase, Begasungspaket 4 für Wasserstoffanwendungen und ein Vakuumpaket zum Evakuieren des Arbeitsrohres sind für beide RHTV-Baugrößen ab Werk bestellbar.

Typische Einsatzbereiche

Der RHTV 120/600/17 ist ein vertikaler Hochtemperatur-Rohrofen bis 1.700 °C für Arbeitsrohre bis 120 mm Außendurchmesser. Mit dem serienmäßigen Keramikarbeitsrohr C 799 und zwei Faserstopfen arbeitet er an Luft, für nicht brennbare Prozessgase, Wasserstoffanwendungen oder Vakuum gibt es die Begasungspakete 2 und 4 sowie ein Vakuumpaket als Werksoption.

Technische Details

Weitere Modelle der Baureihe

In der Temperaturklasse 1.700 °C baut Nabertherm den RHTV in drei Baugrößen zwischen 50 und 120 mm Rohraußendurchmesser, nachfolgend nach Rohrmaß sortiert:

Lieferumfang

• 1x Nabertherm Vertikaler Rohrofen RHTV 120/600/17 mit Stativ
• Getrennte Schaltanlage mit Controller P570
• Keramikarbeitsrohr C 799 mit zwei Faserstopfen

Regulatorische Informationen

Das Gerät ist ein Elektrogerät im Sinne des Elektro- und Elektronikgerätegesetzes (ElektroG). Die WEEE-Registrierungsnummer des Herstellers Nabertherm GmbH lautet DE 31598342. Hinweise zur Rückgabe von Altgeräten stehen auf unserer Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Für den RHTV 120/600/17 sind ab Werk unter anderem eine Chargenregelung mit Temperaturmessung im Arbeitsrohr und alternative Arbeitsrohre bestellbar. Dazu kommen Begasungspaket 2 für nicht brennbare Prozessgase, Begasungspaket 4 für Wasserstoffanwendungen und ein Vakuumpaket zum Evakuieren des Arbeitsrohres. Bei individuellem Bedarf berät LT Laborhandel persönlich.
