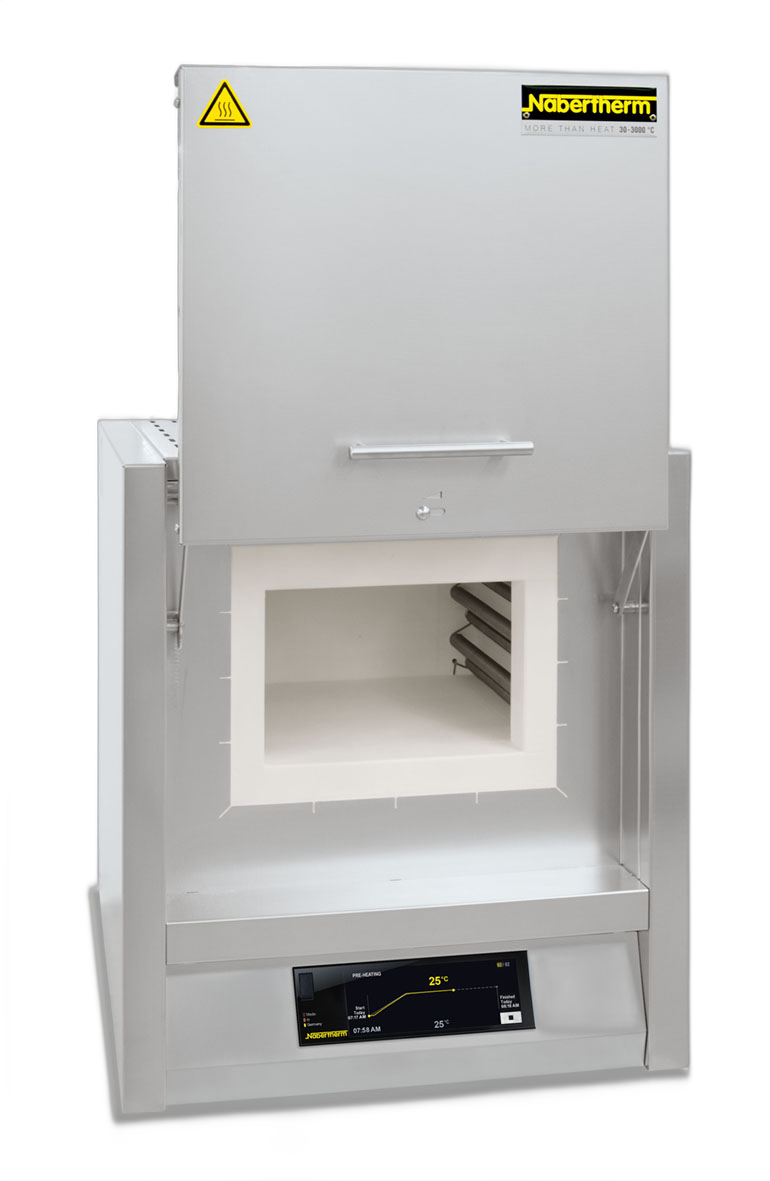

Nabertherm Muffelofen LT 9/14/B510, 9 l, Tmax 1.400 °C, Hubtür, L-095H4AL

Der Nabertherm Muffelofen LT 9/14 ist die Hubtür-Ausführung der 9-Liter-Baugröße bis 1.400 °C, mit Klapptür heißt dasselbe Volumen L 9/14. Bei 9 Litern Volumen und Tmax 1.400 °C sitzen die Heizelemente auf Tragerohren an zwei Seiten des Ofenraums, isoliert wird ausschließlich mit Material ohne Einstufung nach der CLP-Verordnung (EG) Nr. 1272/2008.

Hubtür und Platzbedarf

Die Hubtür öffnet senkrecht nach oben und braucht dafür zusätzlich 350 mm Freiraum über dem Gehäuse. Innen misst der Nutzraum 250 x 250 x 170 mm (B x T x H), außen liegt der LT 9/14 bei 530 x 525 x 630 mm, das Gewicht beträgt 55 kg. Wer den Ofen unter einer Absaughaube oder in einem niedrigen Abzug aufstellen will, sollte die 350 mm Hubweg vorab einplanen. Das Gehäuse ist doppelwandig aus Edelstahl-Strukturblech gefertigt, die Heizelemente auf Tragerohren sind für freie Wärmeabstrahlung und eine lange Lebensdauer ausgelegt.

Isolierung und Zuluft

Die Isolierung besteht ausschließlich aus Materialien ohne Einstufung nach der CLP-Verordnung. In der Tür liegt eine regelbare Zuluftöffnung, die Abluft entweicht über eine Öffnung in der Rückwand. Der Ofen läuft einphasig mit 3,5 kW Anschlusswert und erreicht leer und geschlossen Tmax minus 100 K, also 1.300 °C, in rund 50 Minuten.

Controller B510

Der Touch-Controller B510 speichert fünf Programme mit je vier Segmenten. Damit lassen sich unterschiedliche Temperaturprofile für verschiedene Probenarten einmal hinterlegen und danach wiederholt abrufen, ohne die Werte jedes Mal neu einzugeben.

Temperaturgleichmäßigkeit

Nach DIN 17052-1 liegt die Temperaturgleichmäßigkeit im leeren Nutzraum bei geschlossenem Zuluftschieber und einer Arbeitstemperatur über 800 °C bei ±5 K. Ein Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur ist als Werksoption bestellbar.

Auswahlhilfe

Steht im Labor wenig Platz über dem Ofen zur Verfügung, ist die Klapptürvariante L 9/14 (Art.-Nr. L-095K4AL) bei gleichem Volumen und gleicher Tmax die Alternative, die 350 mm Zusatzmaß bei geöffneter Tür gelten nur für die Hubtür. Reicht eine Endtemperatur von 1.300 °C, bietet die Steinisolierung-Reihe mit der LT 5/13 außerdem eine kompaktere Hubtür-Ausführung mit weniger Nutzvolumen.

Typische Einsatzbereiche

Die Baureihe ist für den Einsatz in Labor und Forschung vorgesehen. Mit Tmax 1.400 °C und 9 Litern Nutzvolumen eignet sich der LT 9/14 für Proben, die eine höhere Endtemperatur als die 1.300-°C-Reihe benötigen. Wer lieber mit Hubtür als mit Klapptür arbeitet, bekommt hier denselben Nutzraum und dieselbe Tmax wie beim L 9/14.

Technische Details

Weitere Modelle der Baureihe

Die Muffelofen-Baureihe bis 1.400 °C von Nabertherm umfasst sechs Varianten aus drei Baugrößen mit Klapp- oder Hubtür.

Lieferumfang

• 1x Nabertherm Muffelofen LT 9/14 mit Serien-Controller B510

Regulatorische Informationen

Das Gerät ist ein Elektrogerät im Sinne des Elektro- und Elektronikgerätegesetzes (ElektroG). Die WEEE-Registrierungsnummer des Herstellers Nabertherm GmbH lautet DE 31598342. Hinweise zur Rückgabe von Altgeräten stehen auf unserer Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Ab Werk sind für den LT 9/14 unter anderem ein Abzugskamin (auch mit Ventilator oder Katalysator), ein Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur, ein Schutzgasanschluss sowie ein manuelles oder automatisches Begasungssystem bestellbar. Bei individuellem Bedarf berät LT Laborhandel persönlich.
