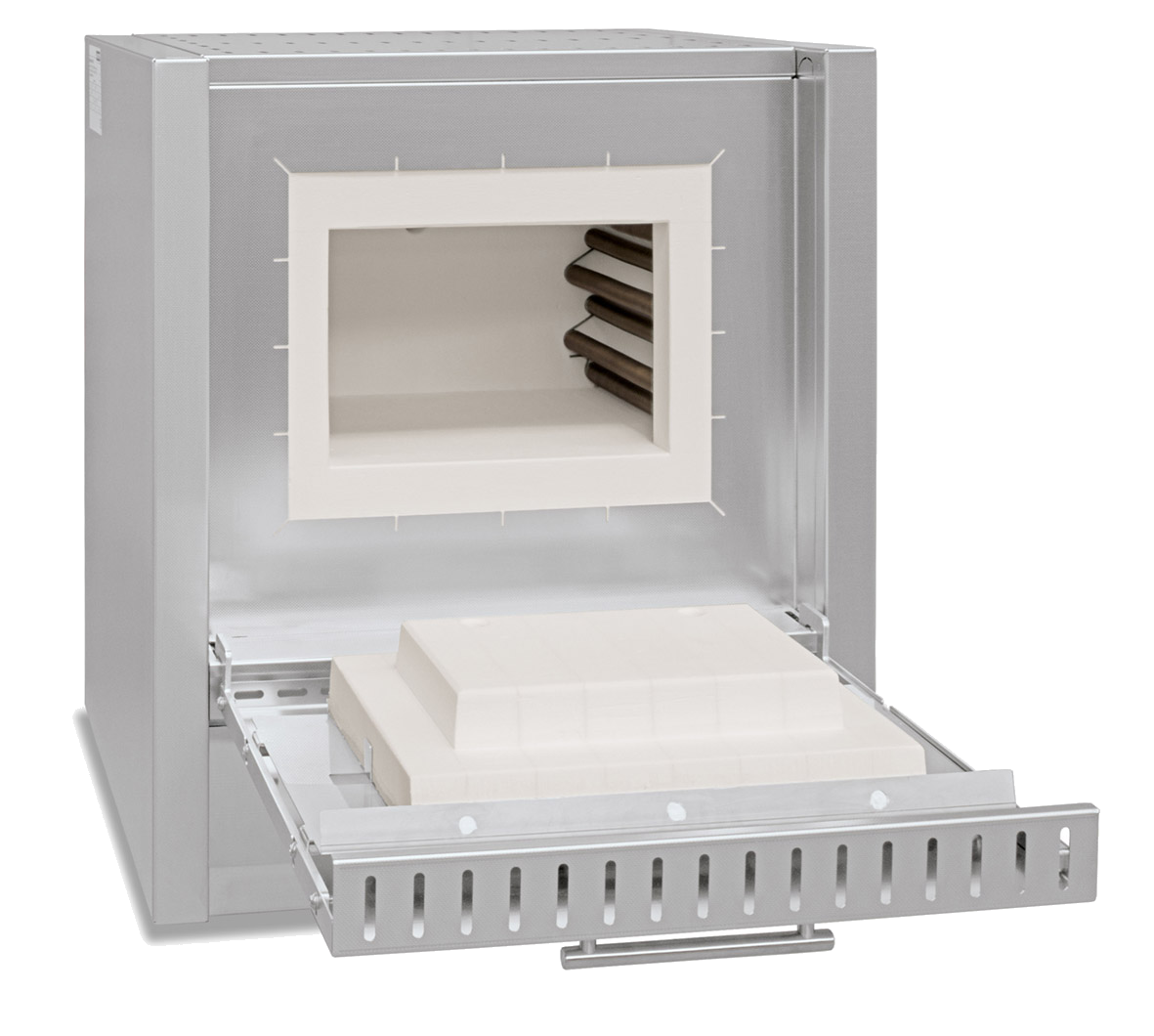

Nabertherm Muffelofen L 9/14/B510, 9 l, Tmax 1.400 °C, Klapptür, L-095K4AL

Der Nabertherm Muffelofen L 9/14 heizt bis 1.400 °C auf und bietet dabei 9 Liter Nutzvolumen hinter einer Klapptür. Für die Isolierung verwendet Nabertherm bei diesem Modell ausschließlich Materialien ohne Einstufung nach der CLP-Verordnung (EG) Nr. 1272/2008, geheizt wird von zwei Seiten über Heizelemente auf Tragerohren.

Isolierung und Gehäuse

Die Heizelemente liegen auf Tragerohren, das ermöglicht eine freie Wärmeabstrahlung und ist auf eine lange Lebensdauer ausgelegt. Das Gehäuse ist doppelwandig aus Edelstahl-Strukturblech gefertigt. Innen misst der Nutzraum 250 x 250 x 170 mm (B x T x H), außen liegt der Ofen bei 530 x 525 x 630 mm. Das Gewicht beträgt 55 kg. Die Zusatzangabe von 350 mm bei geöffneter Tür in den Außenmaßen gilt nur für die Hubtür-Variante LT 9/14.

Klapptür und Zuluft

Die Klapptür öffnet nach vorne und hat eine regelbare Zuluftöffnung. Die Abluft verlässt den Ofen über eine Öffnung in der Rückwand. Der Ofen läuft einphasig mit einem Anschlusswert von 3,5 kW und erreicht leer und geschlossen Tmax minus 100 K, also 1.300 °C, in rund 50 Minuten. Der L 9/13 aus der 1.300-°C-Reihe braucht bei gleichem Volumen bis zu seinem Zielwert von 1.200 °C rund 60 Minuten.

Controller B510

Bedient wird der L 9/14 über den Touch-Controller B510 mit fünf Programmen zu je vier Segmenten. Damit lassen sich unterschiedliche Aufheiz- und Haltezeiten für verschiedene Proben hinterlegen und bei Bedarf einfach wieder abrufen, ohne die Parameter jedes Mal neu einzugeben.

Temperaturgleichmäßigkeit

Nach DIN 17052-1 liegt die Temperaturgleichmäßigkeit im leeren Nutzraum bei geschlossenem Zuluftschieber und einer Arbeitstemperatur über 800 °C bei ±5 K. Als Werksoption ist ein Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur bestellbar.

Auswahlhilfe

Wer eine Hubtür bevorzugt, findet mit dem LT 9/14 (Art.-Nr. L-095H4AL) bei gleichem Volumen und gleicher Tmax die passende Variante bei LT Laborhandel. Reicht eine Endtemperatur von 1.300 °C, steht mit dem L 9/13 (Art.-Nr. L-095K3AL) außerdem eine Ausführung gleicher Größe aus der Steinisolierung-Reihe zur Wahl.

Typische Einsatzbereiche

Die Baureihe ist für den Einsatz in Labor und Forschung vorgesehen. Mit Tmax 1.400 °C deckt der L 9/14 Prozesse ab, die über den Bereich der Steinisolierung-Reihe bis 1.300 °C hinausgehen, bei 9 Litern Nutzvolumen für mehrere kleine Proben gleichzeitig. Der Nutzraum misst dafür 250 x 250 x 170 mm.

Technische Details

Weitere Modelle der Baureihe

Die Muffelofen-Baureihe bis 1.400 °C von Nabertherm umfasst sechs Varianten aus drei Baugrößen mit Klapp- oder Hubtür.

Lieferumfang

• 1x Nabertherm Muffelofen L 9/14 mit Serien-Controller B510

Regulatorische Informationen

Das Gerät ist ein Elektrogerät im Sinne des Elektro- und Elektronikgerätegesetzes (ElektroG). Die WEEE-Registrierungsnummer des Herstellers Nabertherm GmbH lautet DE 31598342. Hinweise zur Rückgabe von Altgeräten stehen auf unserer Seite Umwelt und Entsorgung.

Individueller Bedarf und Beschaffungsservice

Ab Werk sind für den L 9/14 unter anderem ein Abzugskamin (auch mit Ventilator oder Katalysator), ein Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur, ein Schutzgasanschluss sowie ein manuelles oder automatisches Begasungssystem bestellbar. Bei individuellem Bedarf berät LT Laborhandel persönlich.
