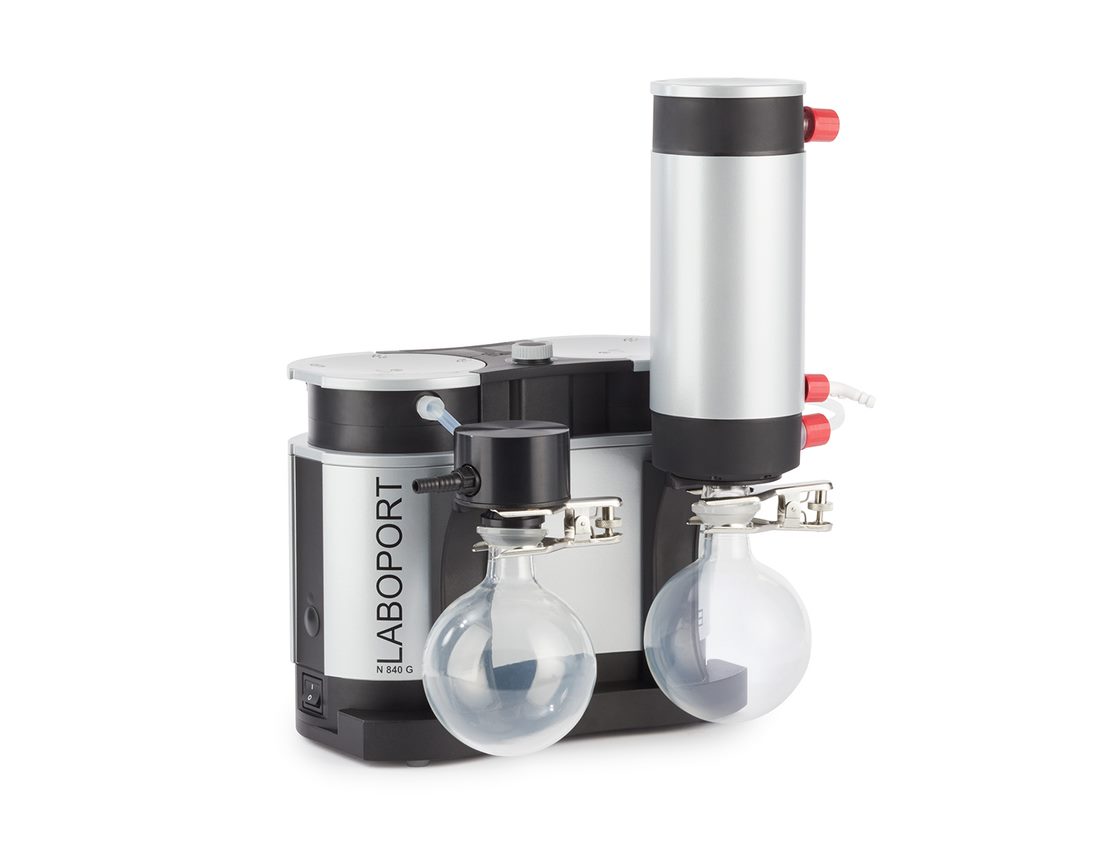

KNF LABOPORT SH 840 G, Vakuumpumpsystem mit Abscheider und Hochleistungskondensator, 34 l/min, Mehrplatz-Vakuumsystem, ATEX-Kennzeichnung Kategorie 3, 325238

Wer im Labor mehr Förderleistung benötigt als die kleinere SH 820 G bietet, aber trotzdem Lösemittel aktiv zurückgewinnen möchte, findet in der KNF LABOPORT SH 840 G ein komplettes Vakuumpumpsystem mit 34 l/min Förderleistung: chemiefeste Membran-Vakuumpumpe, Grundplatte, ein Abscheider auf der Saugseite und ein Hochleistungskondensator auf der Druckseite. Die SH 840 G ist die einzige der beiden SH-Varianten, die laut Hersteller-Produktseite zusätzlich als Mehrplatz-Vakuumsystem eingesetzt werden kann, also zur zentralen Vakuumversorgung mehrerer Arbeitsplätze aus einer einzigen Pumpe.

Abscheider und Hochleistungskondensator für Lösungsmittelrückgewinnung

Die Grundplatte trägt einen Abscheider auf der Saugseite (Bestellnummer 047729) und einen Hochleistungskondensator mit Druckentlastungsventil auf der Druckseite (Bestellnummer 114855), der für die Lösungsmittelrückgewinnung sorgt. Beide Komponenten sind über einen roten GL-Schraubverschluss (GL 14 bzw. GL 18) angeschlossen. Für den Anschluss sind bei dieser Baugröße je ein Hose-BGR für die Abscheiderflasche (Bestellnummer 323095) und für den Kondensator (Bestellnummer 317157) vorgesehen.

Chemiefeste Werkstoffe im medienberührten Bereich

Wie die kleinere Ausführung besteht der Pumpenkopf aus TFM PTFE, die Membran ist PTFE-beschichtet, die Ventile bestehen aus FFPM. Das Endvakuum liegt bei maximal 6 mbar (abs.), der Betriebsdruck bei maximal 0,1 bar (rel.), identisch zur kleineren Ausführung. Diese Werte gelten für das komplette System, nicht nur für die Pumpe allein.

Explosionsschutz für den medienberührten Innenbereich, Kategorie 3

Die SH 840 G trägt die ATEX-Kennzeichnung (Ex) II 3/-G Ex h IIB+H2 T3 Gc und ist damit für das Fördern explosionsfähiger Atmosphären ausgelegt. Diese Kennzeichnung bezieht sich ausschließlich auf den inneren, medienberührten Bereich des Systems, nicht auf die Aufstellumgebung. Es handelt sich um dieselbe ATEX-Gerätekategorie wie bei der SR 840 G, niedriger als bei der reinen LABOPORT N 840 G (Kategorie 2).

Mehr Leistung, mehr Gewicht, Mehrplatz-Vakuumsystem

Mit 340 x 416 x 274 mm (B x H x T) und 14,1 kg Gewicht ist die SH 840 G größer und schwerer als die SH 820 G, entsprechend der höheren Förderleistung. Sie wird direkt am Stromnetz betrieben (100 bis 240 V AC, 50/60 Hz) und benötigt keinen Akku, die Leistungsaufnahme liegt bei 100 W. Thermoschalter und Netzsicherung schützen vor Überlastung, die Schutzklasse ist IP30. Zulässig sind Medien- und Umgebungstemperaturen von +5 bis +40 °C. Laut Hersteller-Produktseite eignet sich diese Baugröße zusätzlich als Mehrplatz-Vakuumsystem, etwa zur zentralen Vakuumversorgung mehrerer Arbeitsplätze.

Gemeinsame Baugröße mit N 840 G und SR 840 G

Der Pumpenkopf der Baugröße 840 wird herstellerseitig zusätzlich unter der Referenznummer 315994 geführt, derselben Kennung, die auch die baugleiche Antriebseinheit der LABOPORT N 840 G und der Systemvariante SR 840 G trägt. Wer bereits Erfahrung mit einer dieser Baugröße-840-Varianten hat, kennt auch die Antriebseinheit der SH 840 G. Für die Pumpe selbst ist der Ersatzteilsatz 331052 verfügbar, für das komplette System (inklusive zusätzlicher O-Ringe) der Ersatzteilsatz 331055.

Aufstellung und Betrieb

Die SH 840 G ist für den Aufbau auf dem Labortisch oder im Abzug konzipiert und wird über die Grundplatte mit angeschlossenem Abscheider und Kondensator betrieben. Vor der ersten Inbetriebnahme sollten die Schlauchverbindungen auf festen Sitz geprüft werden, insbesondere am Druckentlastungsventil des Kondensators. Wie die gesamte LABOPORT-Baureihe arbeitet auch die SH 840 G komplett ölfrei, ein regelmäßiger Ölwechsel entfällt, und es besteht keine Gefahr, dass Ölnebel in die geförderten Gase oder in die Laborluft gelangt.

Typische Einsatzbereiche

Als Vakuumpumpsystem mit aktiver Lösungsmittelrückgewinnung eignet sich die SH 840 G besonders für:

• Destillation
• Rotationsverdampfung
• Mehrplatz-Vakuumsysteme

N, SR oder SH: die richtige Ausbaustufe wählen

Reicht reines Vakuum ohne Auffangbehälter, ist die kompaktere LABOPORT N 840 G die einfachere Wahl. Geht es primär um das Auffangen von Flüssigkeit ohne Kondensation, reicht die Systemvariante SR 840 G mit zwei Abscheiderflaschen. Steht dagegen die aktive Rückgewinnung von Lösemitteln im Vordergrund, ist die SH 840 G mit Abscheider und Hochleistungskondensator die richtige Wahl. Wer mit 20 l/min auskommt, findet in derselben Baureihe die kompaktere SH 820 G.

Technische Details

Lieferumfang

• 1x KNF LABOPORT SH 840 G Vakuumpumpsystem (Pumpe, Grundplatte, Abscheider, Hochleistungskondensator)

Individueller Bedarf & Beschaffungsservice

Für die SH 840 G sind sowohl ein Ersatzteilsatz für die Pumpe als auch ein Ersatzteilsatz für das komplette System (inklusive zusätzlicher O-Ringe) verfügbar. Bei Fragen zu passendem Zubehör, Ersatzteilen oder individuellem Bedarf rund um Ihre KNF LABOPORT SH 840 G unterstützt Sie unser Beschaffungsservice.
