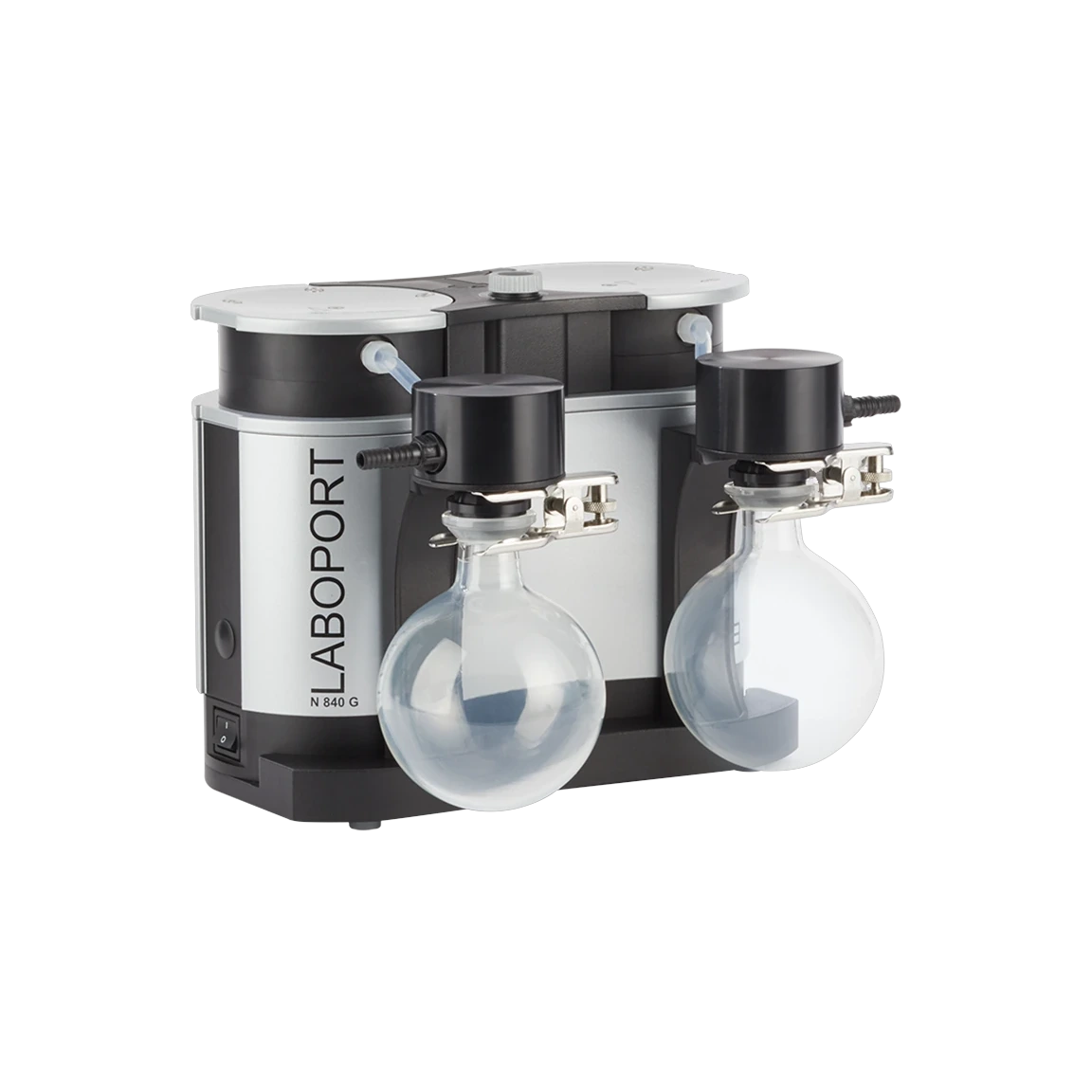

KNF LABOPORT SR 840 G, Vakuumpumpsystem mit 2 Abscheiderflaschen, 34 l/min, ATEX-Kennzeichnung Kategorie 3, 325240

Wer im Labor mehr Förderleistung benötigt als die kleinere SR 820 G bietet, aber trotzdem abgesaugte Flüssigkeiten oder Kondensat direkt am System auffangen möchte, findet in der KNF LABOPORT SR 840 G ein komplettes Vakuumpumpsystem mit 34 l/min Förderleistung: chemiefeste Membran-Vakuumpumpe, Grundplatte und zwei Abscheiderflaschen auf Saug- und Druckseite. Sie eignet sich für Arbeitsplätze, an denen neben höherem Vakuumbedarf auch das kontrollierte Auffangen von Flüssigkeit und Kondensat gebraucht wird.

Zwei Abscheiderflaschen auf Saug- und Druckseite

Die Grundplatte trägt zwei Abscheiderflaschen (Bestellnummer 047729), jeweils eine auf der Saug- und eine auf der Druckseite der Pumpe. Der Anschluss erfolgt über Schlauchnippel mit rotem GL-Schraubverschluss (GL 14 bzw. GL 18), einem Standard-Laborglas-Gewinde. Für den Anschluss der Flaschen sind bei dieser Baugröße zwei Hose-BGR (Bestellnummer 323095) vorgesehen.

Chemiefeste Werkstoffe im medienberührten Bereich

Wie die kleinere Ausführung besteht der Pumpenkopf aus TFM PTFE, die Membran ist PTFE-beschichtet, die Ventile bestehen aus FFPM. Das Endvakuum liegt bei maximal 6 mbar (abs.), der Betriebsdruck bei maximal 0,1 bar (rel.), identisch zur kleineren Ausführung.

Explosionsschutz für den medienberührten Innenbereich, Kategorie 3

Die SR 840 G trägt die ATEX-Kennzeichnung (Ex) II 3/-G Ex h IIB+H2 T3 Gc und ist damit für das Fördern explosionsfähiger Atmosphären ausgelegt. Diese Kennzeichnung bezieht sich ausschließlich auf den inneren, medienberührten Bereich des Systems, nicht auf die Aufstellumgebung. Es handelt sich um eine niedrigere ATEX-Gerätekategorie als bei der reinen LABOPORT N 840 G (Kategorie 2), ein systembedingter Unterschied durch die zusätzlichen Abscheiderflaschen.

Mehr Leistung, mehr Gewicht

Mit 299 x 250 x 274 mm (B x H x T) und 13,1 kg Gewicht ist die SR 840 G etwas größer und schwerer als die SR 820 G, entsprechend der höheren Förderleistung. Sie wird direkt am Stromnetz betrieben (100 bis 240 V AC, 50/60 Hz) und benötigt keinen Akku, die Leistungsaufnahme liegt bei 100 W. Thermoschalter und Netzsicherung schützen vor Überlastung, die Schutzklasse ist IP30. Zulässig sind Medien- und Umgebungstemperaturen von +5 bis +40 °C.

Gemeinsame Baugröße mit N 840 G und SH 840 G

Der Pumpenkopf der Baugröße 840 wird herstellerseitig zusätzlich unter der Referenznummer 315994 geführt, derselben Kennung, die auch die baugleiche Antriebseinheit der LABOPORT N 840 G und der Systemvariante SH 840 G trägt. Für die Pumpe selbst ist der Ersatzteilsatz 331052 verfügbar, für das komplette System der Ersatzteilsatz 331056.

Aufstellung und Betrieb

Die SR 840 G ist für den Aufbau auf dem Labortisch konzipiert und wird über die Grundplatte mit angeschlossenen Abscheiderflaschen betrieben. Vor der ersten Inbetriebnahme sollten die Schlauchverbindungen an Saug- und Druckseite auf festen Sitz geprüft werden. Der Betriebsdruck von maximal 0,1 bar (rel.) und das Endvakuum von 6 mbar (abs.) gelten für das komplette System, nicht nur für die Pumpe allein.

Wartungsarm und ölfrei

Wie die gesamte LABOPORT-Baureihe arbeitet auch die SR 840 G komplett ölfrei, ein regelmäßiger Ölwechsel entfällt, und es besteht keine Gefahr, dass Ölnebel in die geförderten Gase oder in die Laborluft gelangt. Der rote GL-Schraubverschluss an den Abscheiderflaschen erleichtert das Entleeren oder den Wechsel der Flaschen im laufenden Laborbetrieb, ohne separate Auffanggefäße improvisieren zu müssen. Gerade für Qualitätssicherung und Forschung, wo Chemikalienbeständigkeit und eine kontaminationsfreie Vakuumquelle gefragt sind, ist das ein praktischer Vorteil gegenüber offenen Auffanglösungen.

Typische Einsatzbereiche

Als Vakuumpumpsystem mit integrierter Auffangmöglichkeit deckt die SR 840 G folgende Anwendungen ab:

• Filtration
• Entgasung
• Vakuumofen
• Flüssigkeitsabsaugung
• Zentrifugalkonzentration

N, SR oder SH: die richtige Ausbaustufe wählen

Reicht reines Vakuum ohne Auffangbehälter, ist die kompaktere LABOPORT N 840 G die einfachere Wahl. Steht die Rückgewinnung von Lösemitteln durch Kondensation im Vordergrund, ist die Systemvariante SH 840 G mit Abscheider und Hochleistungskondensator die geeignetere Ergänzung, bei dieser Baugröße zusätzlich auch als Mehrplatz-Vakuumsystem einsetzbar. Wer mit 20 l/min auskommt, findet in derselben Baureihe die kompaktere SR 820 G.

Technische Details

Lieferumfang

• 1x KNF LABOPORT SR 840 G Vakuumpumpsystem (Pumpe, Grundplatte, 2 Abscheiderflaschen)

Individueller Bedarf & Beschaffungsservice

Für die SR 840 G sind sowohl ein Ersatzteilsatz für die Pumpe als auch ein Ersatzteilsatz für das komplette System verfügbar. Bei Fragen zu passendem Zubehör, Ersatzteilen oder individuellem Bedarf rund um Ihre KNF LABOPORT SR 840 G unterstützt Sie unser Beschaffungsservice.
