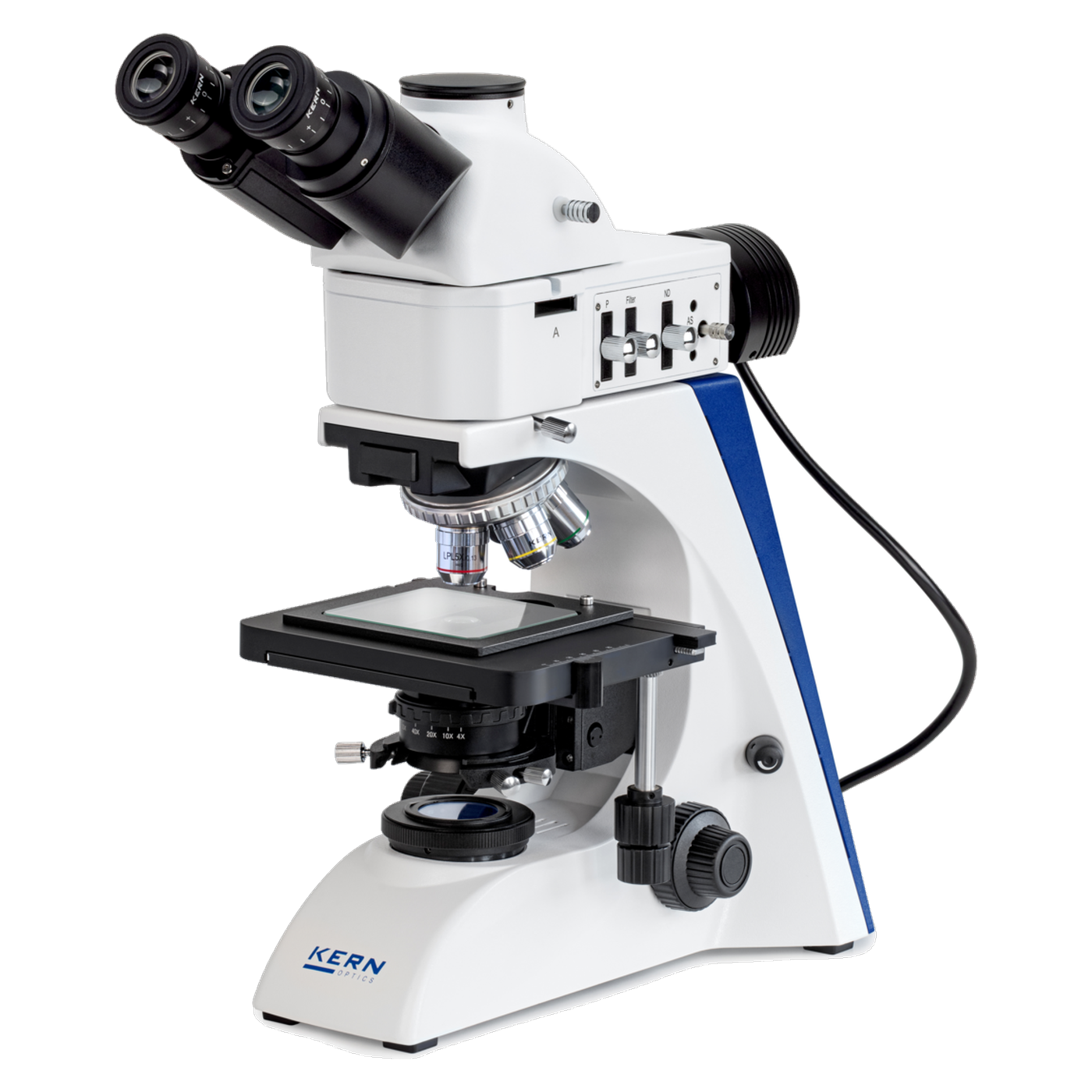

Kern OKO 178 Metallurgisches Mikroskop, Trinokular, 5x-50x, Auf- und Durchlicht

Metalle und Oberflächen werden im Auflicht betrachtet, durchsichtige Proben im Durchlicht. Das Kern OKO 178 hat beides in einem Gerät: LED-Auflicht und LED-Durchlicht mit je 5 Watt, getrennt dimmbar, dazu Infinity-Optik, Köhler-Beleuchtung und eine einfache Polarisationseinheit, die zur Ausstattung gehört. Kern bezeichnet das Mikroskop als professionell und vielseitig ausgestattet für die Prüfung von Metallen und Oberflächenanalysen.

Objektive mit Platz für ein fünftes

Die Standardobjektive sind 5x, 10x, 20x und 50x der Qualität Infinity Semi Apochromatisch. Der Revolver hat fünf Positionen, eine bleibt frei. Mit den HWF-10x-Okularen (22 mm Sehfeld, Anti-Fungus, High Eye Point) ergibt das 50x bis 500x. Für die freie Position führt Kern als Zubehör ein 100x-Ölobjektiv mit Apertur 1,25 (OBB-A1241), ein 80x-Objektiv mit großem Arbeitsabstand und Apertur 0,8 (OBB-A1530) sowie weitere Semi-Apochromat-Objektive. Das 80x-Objektiv ist bei Kern als Objektiv für einen großen Arbeitsabstand geführt.

Auflicht, Durchlicht und Polarisation

Auflicht und Durchlicht haben je 5 Watt. Der Abbe-Kondensor mit Apertur 1,25 ist zentrier- und höhenverstellbar, dazu kommen Aperturblende und Leuchtfeldblende für die vollständige Köhler-Beleuchtung. Die einfache Polarisationseinheit aus Analysator und Polarisator ist Teil der Standardausstattung. Ein Blaufilter gehört zur Ausstattung, als Zubehör gibt es einen Polarisator für die Durchlichtbeleuchtung sowie Filter in Gelb, Grün und Grau.

Kopf und Tisch

Der Siedentopf-Tubus ist trinokular, um 30 Grad geneigt und drehbar. Der Pupillenabstand lässt sich zwischen 50 und 75 mm einstellen, der Dioptrienausgleich arbeitet beidseitig. Der offene mechanische Kreuztisch hat einen Verfahrweg von 77 x 52 mm. Ein Objekthalter für zwei Träger und eine Zusatzplatte für den Arbeitstisch sind Zubehör. Der koaxiale Grob- und Feintrieb stellt in Schritten von 0,002 mm. Das Mikroskop misst 472 x 211 x 440 mm (B x T x H), wiegt netto 11 kg und läuft an einem Steckernetzteil (100 bis 240 V, 50/60 Hz, 0,3 A, Schutzklasse III).

Dokumentation mit Kamera

Der dritte Tubusausgang trägt eine Kamera. Kern führt dafür C-Mount-Adapter mit 0,5x (justierbarer Fokus) und 0,75x sowie den Adapter für trinokulare Modelle, außerdem die Mikroskopkameras ODC 825, 832, 841 und 854 und die Tablet-Kamera ODC 241.

OKO 178 oder ein Biologiemikroskop

Für Hellfeld-Durchlicht an Präparaten ist das OBN 135 oder, mit Fluoreszenz, das OBN 141 gedacht. Das OKO 178 ist die Wahl, wenn Auflicht gebraucht wird, etwa an Metallen und Oberflächen.

Typische Einsatzbereiche

Kern beschreibt das OKO 178 für die Prüfung von Metallen und für Oberflächenanalysen. Als Kombination aus LED-Auflicht und LED-Durchlicht deckt es opake und durchsichtige Proben ab.

• Prüfung von Metallen
• Oberflächenanalyse im Auflicht
• Durchlichtuntersuchungen
• Polarisationsbeobachtungen mit der mitgelieferten Einheit

Häufig gestellte Fragen

Wie stark vergrößert das OKO 178? Die Objektive vergrößern 5x, 10x, 20x und 50x. Mit den 10x-Okularen ergibt das 50x bis 500x.

Ist eine Polarisationseinheit dabei? Ja, eine einfache Einheit aus Analysator und Polarisator gehört zum Lieferumfang.

Kann ich ein 100x-Ölobjektiv ergänzen? Ja, Kern führt ein 100x-Objektiv (Öl, Apertur 1,25) als Zubehör. Der Revolver hat eine freie Position.

Sind Auflicht und Durchlicht getrennt regelbar? Ja, beide LED-Quellen mit je 5 W sind unabhängig voneinander dimmbar.

Technische Details

Lieferumfang

• Metallurgisches Mikroskop OKO 178
• Einfache Polarisationseinheit (Analysator und Polarisator)
• Okular HWF 10x mit Skala 0,1 mm
• Blaufilter
• Staubschutzhaube
• Augenmuscheln
• Betriebsanleitung (mehrsprachig)

Individueller Bedarf & Beschaffungsservice

Ein 100x-Ölobjektiv, weitere Objektive, Filter, Okulare, einen Objekthalter, eine Kamera mit C-Mount-Adapter oder ein Reinigungsset zum OKO 178 besorgen wir auf Anfrage. Nutzen Sie dafür unseren Beschaffungsservice.
