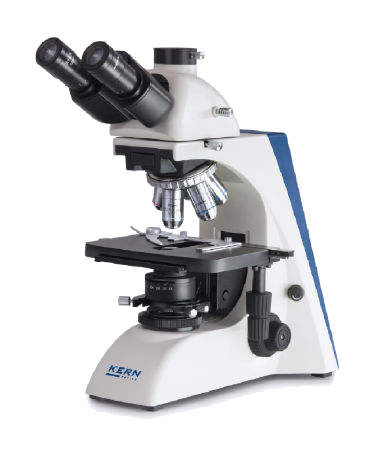

Kern Durchlichtmikroskop OBN 135, Trinokular, 4x-100x, Köhler

Ein trinokulares Durchlichtmikroskop mit Köhler-Beleuchtung ist das Arbeitsgerät für alles, was über den einfachen Blick aufs Präparat hinausgeht, vom Blutausstrich in der Hämatologie bis zum Sediment in der Wasseranalyse. Das Kern Durchlichtmikroskop OBN 135 deckt mit fünf Infinity-Plan-Objektiven einen Vergrößerungsbereich von 4x bis 100x ab, die Köhler-Beleuchtung sorgt für eine gleichmäßig ausgeleuchtete Bildfläche über das gesamte Sehfeld. Der dritte Tubusausgang macht das Mikroskop bereit für eine Kamera, auch wenn im Grundmodell keine mitgeliefert wird.

Fünf Objektive von der Übersicht bis zur Ölimmersion

Der Revolver trägt fünf Infinity-Plan-Objektive: 4x/0,11, 10x/0,25, 20x/0,45, 40x/0,65 und 100x/1,25 in Ölimmersion. Die drei stärkeren Objektive sind gefedert und federn beim versehentlichen Aufsetzen auf den Objektträger zurück, statt Linse oder Präparat zu beschädigen. Alle fünf tragen eine Anti-Pilz-Beschichtung, wichtig in feuchten Laborumgebungen. Fünf Objektive auf fünf Revolverpositionen bedeuten, dass kein Platz frei bleibt und jede Vergrößerungsstufe sofort verfügbar ist.

Trinokularer Kopf und Ergonomie

Der Siedentopf-Tubus ist um 30 Grad geneigt und um 360 Grad drehbar. Der Dioptrienausgleich arbeitet beidseitig von minus 5 bis plus 5, der Pupillenabstand lässt sich zwischen 50 und 75 mm einstellen. Die HWF-10x-Okulare mit 20 mm Sehfeld haben ebenfalls eine Anti-Pilz-Beschichtung und sind als High-Eye-Point ausgelegt. Der Tubusdurchmesser der Okulare beträgt 23,2 mm, die gängige DIN-Norm für dieses Bauteil.

Köhler-Beleuchtung und Abbe-Kondensor

Die LED-Durchlichtbeleuchtung arbeitet nach dem Köhler-Prinzip und lässt sich stufenlos dimmen, bei einer Farbtemperatur von 6.000 Kelvin und 3 Watt Leistung. Der Abbe-Kondensor ist zentrierbar und höhenverstellbar, die Apertur liegt bei 1,25. Diese Kombination nennt Kern in der Herstellerbeschreibung als professionelle Ausstattung für anspruchsvolle Anwendungen. Je nach Objektiv liegt das Sichtfeld zwischen 0,2 mm und 5 mm.

Kreuztisch und Feintrieb

Der große mechanische Kreuztisch hat einen koaxialen Grob- und Feintrieb, der beidseitig bedienbar ist. Der Feintrieb arbeitet mit einem Mindestschritt von 0,002 mm, das ist bei 100-facher Vergrößerung in Ölimmersion der Unterschied zwischen scharf und unscharf.

Kamera-Nachrüstung: C-Mount separat erforderlich

Der Trinokulartubus hat einen dritten Ausgang für eine Kamera, im Grundmodell ist aber kein Sensor verbaut. Für den Kameraanschluss wird ein C-Mount-Adapter benötigt, dieser ist nicht im Lieferumfang enthalten und muss separat bestellt werden.

Reines Mikroskop oder Digitalmikroskop-Set: OBN 135 richtig einordnen

Kern verkauft unter der Modellbezeichnung OBN 135 mehrere Ausführungen. Dieses Produkt, bei LT Laborhandel als lt-22616 geführt, ist das reine optische Mikroskop ohne Kamera. Daneben hat Kern werkseitig mit Kamera bestückte Digitalmikroskop-Sets im Programm, etwa unter der Bezeichnung OBN 135T241. Bei LT Laborhandel ist dieses Set als eigenes Produkt gelistet, das Kern Digitalmikroskop-Set OBN 135T241 mit der Produktnummer lt-22619. Wer von Anfang an digital dokumentieren möchte, ohne C-Mount-Adapter und Kamera selbst zusammenzustellen, ist mit dem Set besser bedient. Wer ausschließlich durchs Okular schaut oder die Kamera später frei wählen möchte, bleibt beim hier beschriebenen OBN 135.

Kontrastverfahren über die Grundausstattung hinaus

Standardmäßig arbeitet das OBN 135 im Hellfeld. Dunkelfeld, Polarisation, Fluoreszenz und Phasenkontrast sind als weitere Kontrastverfahren möglich, jeweils über zusätzliches Zubehör. Das ist relevant für Labore, die neben gefärbten Routinepräparaten gelegentlich ungefärbte oder doppelbrechende Proben untersuchen, etwa in der Mikrobiologie oder Materialkunde.

Typische Einsatzbereiche

Kern nennt für die OBN-13-Serie ein breites Anwendungsfeld zwischen Labormedizin und Industrie:

• Hämatologie
• Urologie
• Gynäkologie
• Dermatologie
• Pathologie
• Mikrobiologie und Parasitologie
• Immunologie
• Kläranlagen
• Onkologie
• Entomologie
• Tierarztpraxen
• Wasseranalyse
• Brauereien
• Stationäre Einrichtungen
• Labormedizinische Einrichtungen
• Gesundheitsämter
• Ausbildungszentren
• Universitäten

Im Gesundheitsamt prüft ein Techniker damit Trinkwasserproben auf Keime, in der Tierarztpraxis wird ein Kotausstrich auf Parasiteneier untersucht. An Universitäten und Ausbildungszentren dient dasselbe Gerät dem Einstieg in die Mikroskopie, mit derselben Optik, mit der später im Beruf gearbeitet wird.

Häufige Fragen zum OBN 135

Was unterscheidet das OBN 135 vom Set OBN 135T241? Das OBN 135 ist rein optisch, das Set OBN 135T241 (bei LT Laborhandel lt-22619) hat eine werkseitig montierte Kamera.

Ist eine Kamera im Lieferumfang enthalten? Nein, der Trinokulartubus ist vorbereitet, ein C-Mount-Adapter muss separat bestellt werden.

Wie hoch ist die maximale Vergrößerung? 100x mit dem Ölimmersionsobjektiv, numerische Apertur 1,25.

Kann ich Phasenkontrast oder Polarisation nutzen? Ja, als optionale Kontrastverfahren über Zubehör, im Grundmodell ist Hellfeld voreingestellt.

Wie fein lässt sich fokussieren? Der Feintrieb arbeitet mit einem Mindestschritt von 0,002 mm.

Welche Okulargröße hat das Mikroskop? 23,2 mm Tubusdurchmesser, das ist die gängige DIN-Norm für Mikroskopokulare.

Wie schwer ist das Gerät? Das Nettogewicht liegt bei 10 kg, die Maße sind 390 x 200 x 395 mm.

Technische Details

Lieferumfang

• Durchlichtmikroskop OBN 135 (Trinokular)
• Staubschutzhaube
• Augenmuscheln
• Bedienungsanleitung (mehrsprachig)
• Steckernetzteil

Ein C-Mount-Adapter für den Kameraanschluss ist nicht im Lieferumfang enthalten und muss für die Digitalisierung separat bestellt werden.

Individueller Bedarf & Beschaffungsservice

Für den C-Mount-Adapter, zusätzliche Objektive, Kontrastverfahren wie Phasenkontrast oder Polarisation sowie für eine Kalibrierung nach der Inbetriebnahme unterstützt der Beschaffungsservice von LT Laborhandel. Anfragen laufen über lt-laborhandel.de/service.
