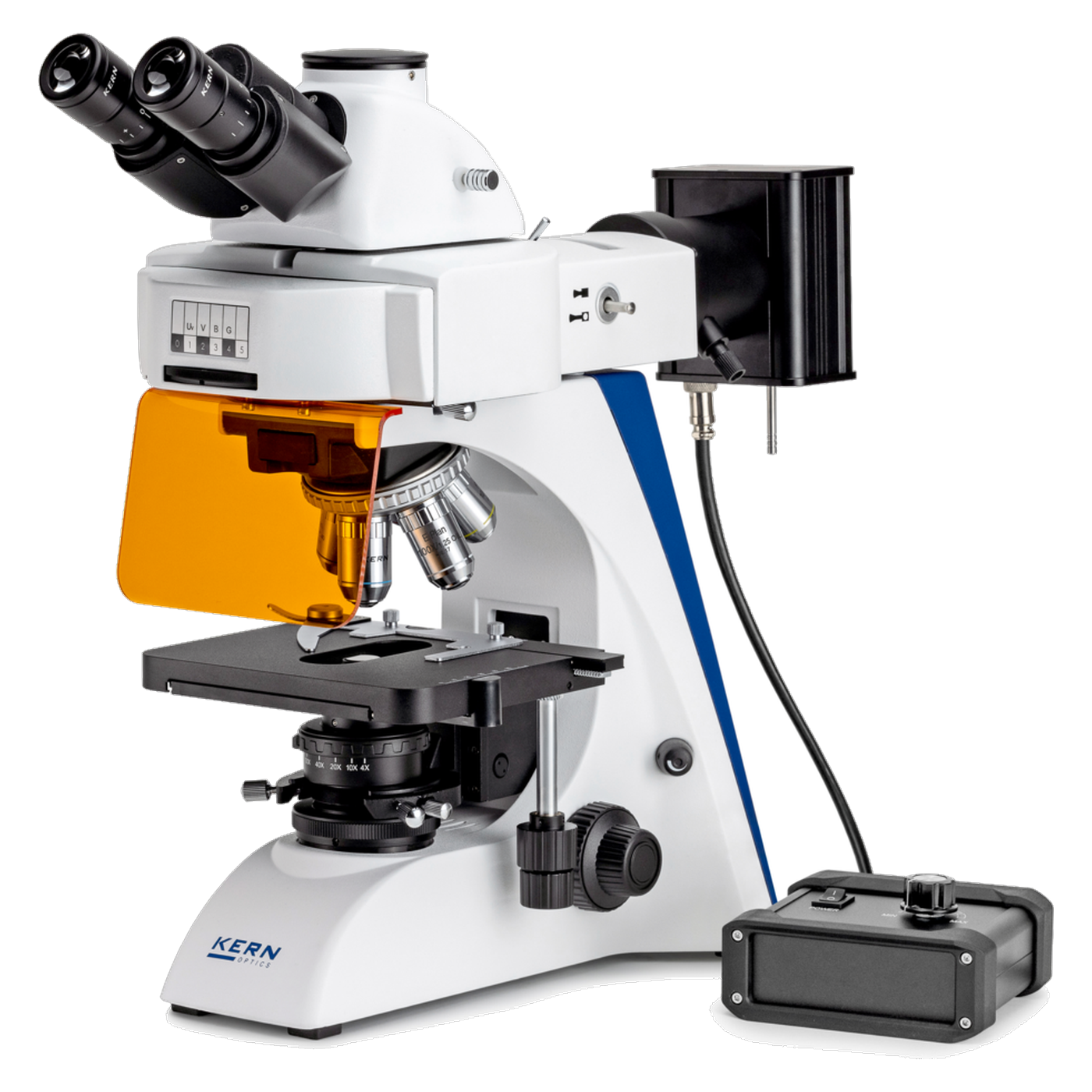

Kern OBN 141 Fluoreszenzmikroskop, Trinokular, 4x-100x, LED Durchlicht und Epi-Fluoreszenz

Beim Kern OBN 141 kommt das Anregungslicht für die Fluoreszenz aus einer 5-Watt-LED im Auflicht, das Hellfeld-Durchlicht aus einer zweiten LED mit 3 Watt. Das aufrechte Mikroskop gehört zur OBN-14-Serie und ist mit trinokularem Kopf, Infinity-Plan-Objektiven von 4x bis 100x und Köhler-Beleuchtung ausgestattet. Kern beschreibt es als Fluoreszenzmikroskop für den professionellen Anwender.

Fluoreszenzeinheit und Filter

Die Fluoreszenz arbeitet mit einer 5-W-LED-Epi-Beleuchtung im Auflicht. Das Filterrad lässt sich mit bis zu sechs Filtern bestücken und ist serienmäßig mit B/G-Fluoreszenzfiltern ausgestattet. Ein Zentrierobjektiv für die Fluoreszenzeinstellung liegt dem Gerät bei. Durchlicht und Auflicht sind getrennt dimmbar, sodass sich Hellfeld und Fluoreszenz getrennt einstellen lassen. Weitere Filter, zum Beispiel ein Blaufilter (OBB-A1170), führt Kern im Zubehör.

Objektive, Okulare und Kopf

Der Revolver mit fünf Positionen trägt die Infinity-Plan-Objektive 4x, 10x, 20x, 40x und 100x. Mit den HWF-10x-Okularen (20 mm Sehfeld, Anti-Fungus, High Eye Point) ergibt das 40x bis 1.000x. Der Siedentopf-Tubus ist trinokular, um 30 Grad geneigt und drehbar. Der Pupillenabstand reicht von 50 bis 75 mm, der Dioptrienausgleich arbeitet beidseitig. Für höhere Ansprüche an die Farbkorrektur führt Kern Infinity-Plan-Semi-Apochromat-Objektive mit 10x, 20x, 40x und 100x als Zubehör. Weitere Okulare mit Skala (0,1 mm) und ein 2x-Objektiv sind gelistet.

Köhler-Beleuchtung, Kondensor und Tisch

Die Köhler-Beleuchtung hat eine einstellbare Leuchtfeldblende. Der Abbe-Kondensor mit Apertur 1,25 ist zentrier- und höhenverstellbar und hat eine regulierbare Aperturblende. Der sehr große mechanische Kreuztisch hat 78 x 55 mm Verfahrweg, der Grob- und Feintrieb sitzt beidseitig und koaxial, der Feintrieb stellt in Schritten von 0,002 mm. Das Gerät misst 510 x 470 x 515 mm (B x T x H) und wiegt netto 13 kg. Die Stromversorgung läuft über ein Steckernetzteil (100 bis 240 V, 50/60 Hz, 0,3 A, Schutzklasse III).

Kamera und weitere Kontrastverfahren

Der dritte Tubusausgang trägt eine Kamera über einen C-Mount-Adapter (OBB-A1514 oder 0,75x mit OBB-A1590). Kern führt für das OBN 141 mehrere Kameras, darunter die gekühlte Fluoreszenzkamera ODC 861 und die Tablet-Kamera ODC 241. Polarisation und Phasenkontrast sind über Zubehör erweiterbar, und das modulare Bausystem erlaubt nach Kern auch Dunkelfeldkondensoren und einen Butterfly-Tubus.

OBN 141 oder ein anderes Modell

Das OBN 135 ist das trinokulare Schwestermodell der OBN-Familie, im Standard aber ein Hellfeldgerät mit Fluoreszenz nur über Zubehör. Das OBL 127 ist binokular und im Standard ein reines Durchlichtgerät. Wer Fluoreszenz ab Werk will, nimmt das OBN 141.

Typische Einsatzbereiche

Kern nennt das OBN 141 ein Fluoreszenzmikroskop für den professionellen Anwender, für das Fluoreszenzfilter und LED-Epi-Beleuchtung ab Werk ausgestattet sind. Aus der Ausstattung ergibt sich der Einsatz an fluoreszenzmarkierten Präparaten und im Hellfeld.

• Fluoreszenzmikroskopie mit B/G-Filtern
• Hellfeld-Durchlichtmikroskopie nach Köhler
• Dokumentation mit Kamera am Trinokulartubus

Häufig gestellte Fragen

Welche Beleuchtung hat die Fluoreszenz? Eine 5-W-LED im Auflicht (Epi-Fluoreszenz). Das Hellfeld-Durchlicht hat eine eigene 3-W-LED.

Wie viele Filter passen ins Filterrad? Bis zu sechs. Serienmäßig sind B/G-Fluoreszenzfilter eingesetzt.

Wie stark vergrößert das OBN 141? Die Objektive reichen von 4x bis 100x, mit den 10x-Okularen ergibt das 40x bis 1.000x.

Kann ich eine Kamera anschließen? Ja, der Kopf ist trinokular. Der C-Mount-Adapter gehört zum Zubehör.

Technische Details

Lieferumfang

• Fluoreszenzmikroskop OBN 141
• Zentrierobjektiv für die Fluoreszenzeinstellung
• Staubschutzhaube
• Augenmuscheln
• Betriebsanleitung (mehrsprachig)

Individueller Bedarf & Beschaffungsservice

Zusätzliche Filter, Objektive, Okulare, eine Kamera mit C-Mount-Adapter oder Phasenkontrast und Polarisation zum OBN 141 besorgen wir auf Anfrage. Nutzen Sie dafür unseren Beschaffungsservice.
