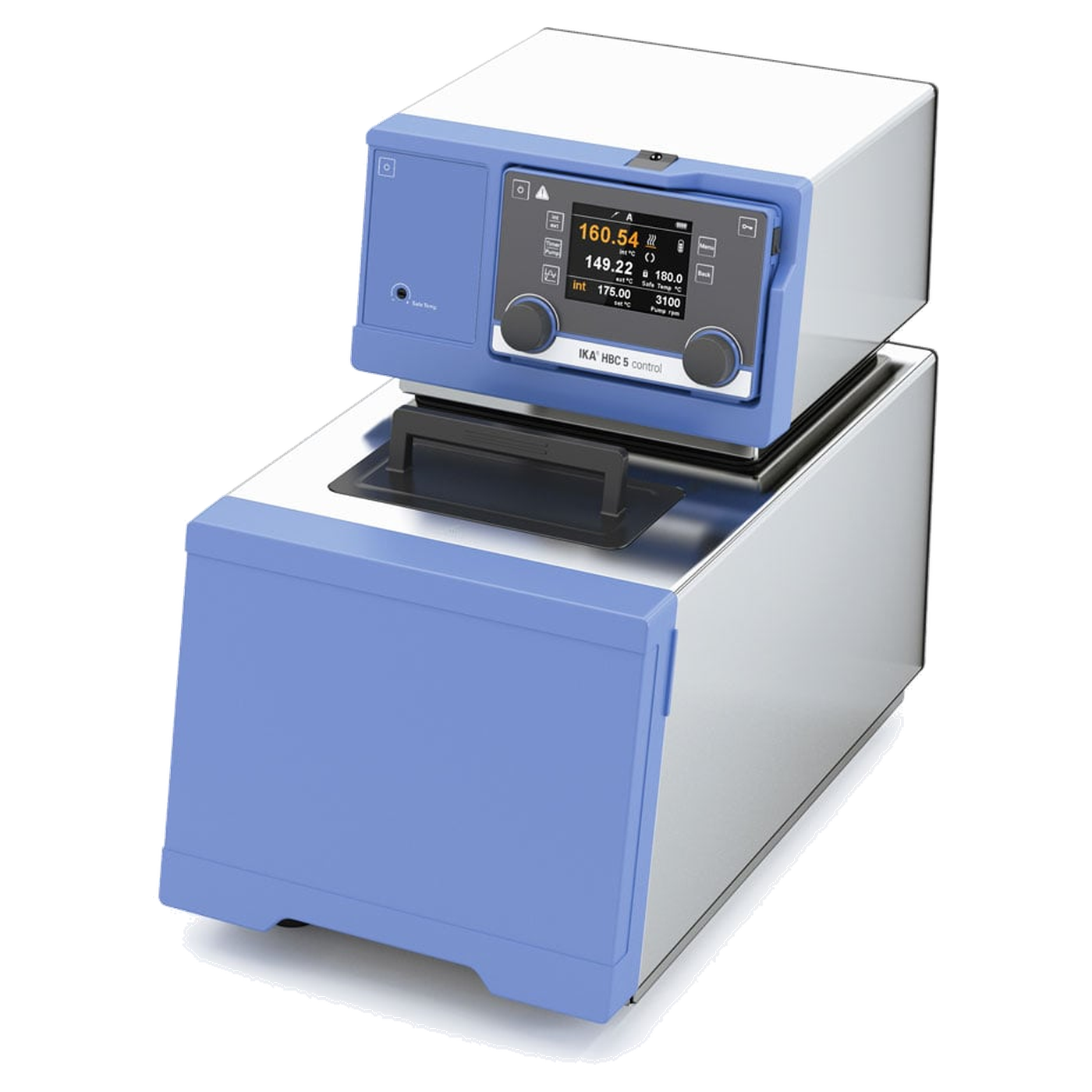

IKA HBC 5 control Wärme-Bad- und Umwälzthermostat, Bad 5 bis 7 l, TFT-Display, 0004127000

Das Display des HBC 5 control lässt sich vom Gerät abnehmen. Es arbeitet drahtlos und kann aus bis zu 10 m Entfernung bedient werden, zum Beispiel vor einer geschlossenen Abzugshaube. Auf dem farbigen TFT-Grafikdisplay erscheinen Temperatureinstellung, Pumpgeschwindigkeit, Füllstand und Sicherheitstemperatur. Das Gerät ist ein Bad- und Umwälzthermostat mit Edelstahlbad für 5 bis 7 l Füllvolumen und arbeitet bis 250 °C.

Bedienung und Zeitgeber

Die Menüführung ist mehrsprachig und bildgestützt, bedient wird mit Druck- und Drehknöpfen. Auf Knopfdruck schaltet das Gerät von interner auf externe Regelung um. Eine elektronische Zeitgeberfunktion läuft von 0 bis 99 h 59 min. Das Netzteil OS 1.0 (für WiCo) liegt bei, ebenso zwei USB-Kabel.

Temperaturkonstanz ±0,01 K

Die Anzeige löst mit 0,01 K auf, die Temperaturkonstanz nach DIN 12876 beträgt ±0,01 K. Die Solltemperatur wird auf 0,1 K genau eingestellt. Gearbeitet wird von Raumtemperatur plus 10 K bis 250 °C, mit Fremdkühlung bis -20 °C. Die Heizleistung liegt bei 2.500 W. Der Arbeitsfühler ist ein PT 100, der Sicherheitsfühler ein PT1000, ein externer PT-100-Fühler kann zusätzlich angeschlossen werden.

Multi-Interface und Schnittstellen

Das Multi-Interface stellt einen potentialfreien Alarmausgang (max. 30 V AC/DC, 1 A), einen Schaltausgang für ein Magnetventil (24 VDC, max. 0,8 A) und einen Standby-Eingang (5 VDC) bereit. Dazu kommen RS 232 und Micro-USB für die Steuerung mit labworldsoft. Im Gerät sind zwei Batterien eingebaut, ein LiPo mit 3,7 V und 7,4 Wh und eine CR2032-Zelle mit 3 V und 0,69 Wh.

Bad, Pumpe und Ablauf

Das Bad fasst 5 bis 7 l, das Gerät misst 275 x 406 x 500 mm und wiegt 17,3 kg. Die Druck-/Saugpumpe fördert bis zu 31 l/min bei 0 bar Gegendruck und erreicht 0,61 bar, saugseitig 0,45 bar. Die Pumpenleistung ist veränderbar. Anschlüsse: M16x1 für die Pumpe, NW 8 für die Kühlschlange, dazu zwei Schläuche NW 12 im Lieferumfang. Über das Ablaufventil an der Vorderseite wird das Bad per angeschlossenem Schlauch entleert.

Sicherheit

Klasse III mit FL nach DIN 12876, Sicherheitskreis einstellbar von 0 bis 260 °C, Unter- und Überniveauschutz, optische und akustische Warnfunktionen. An das Multi-Interface kann ein Magnetventil angeschlossen werden.

Typische Einsatzbereiche

• Temperieren im Edelstahlbad mit 5 bis 7 l bis 250 °C
• Bedienen des Geräts aus bis zu 10 m Entfernung per drahtlosem Display
• Zeitgesteuerte Abläufe über den Zeitgeber bis 99 h 59 min
• Umschalten zwischen interner und externer Regelung
• Ansteuern eines Magnetventils über den 24-VDC-Ausgang
• Umwälzen von Temperiermedium zu externen Verbrauchern

Auswahlhilfe

Ohne abnehmbares Display und mit LED-Anzeige kommt der HBC 5 basic aus. Das größere Bad mit 8 bis 11 l bringt der HBC 10 control mit, bei gleicher Gerätebreite von 275 mm und 50 mm mehr Höhe.

Technische Details

Lieferumfang

• 1 x HBC 5 control Bad- und Umwälzthermostat
• 2 x Schlauch olive NW 12
• 1 x CC1 Kühlschlange
• 1 x Schraubendreher (für den Sicherheitskreis)
• 1 x Netzteil OS 1.0 (für WiCo)
• 1 x USB-Kabel, USB A auf Micro-B, 2 m
• 1 x USB-2.0-Kabel, Micro A auf Micro B

Garantie und Beschaffungsservice

Für den HBC 5 control gilt die Herstellergarantie von IKA: 2 Jahre, bei Registrierung unter ika.com/register innerhalb von 90 Tagen nach Kauf verlängert auf 3 Jahre. Zubehör und weitere Teile zum Gerät beschaffen wir auf Anfrage.
