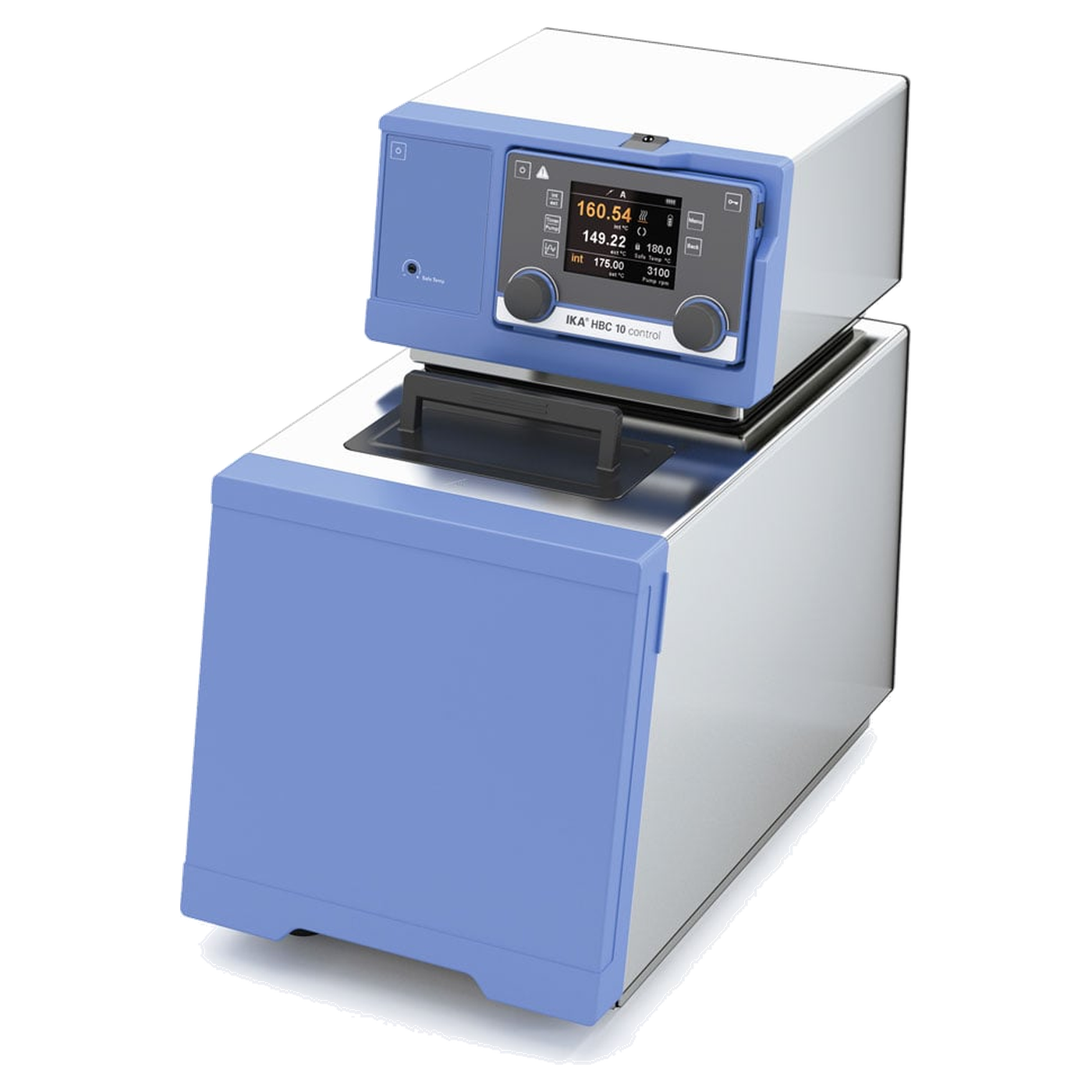

IKA HBC 10 control Wärme-Bad- und Umwälzthermostat, Bad 8 bis 11 l, TFT-Display, 0004137000

Der HBC 10 control verbindet die control-Ausstattung mit 8 bis 11 l Füllvolumen, wie es auch der HBC 10 basic hat. Bad- und Umwälzthermostat, Edelstahlbad, bis 250 °C Arbeitstemperatur, 2.500 W Heizleistung. Das Gerät ist 275 x 456 x 506 mm groß und wiegt 18,3 kg, damit ist es 50 mm höher und 6 mm tiefer als der HBC 5 control.

Display und Menü

Das farbige TFT-Grafikdisplay ist abnehmbar und drahtlos. Es lässt sich aus bis zu 10 m Entfernung bedienen, zum Beispiel vor einer geschlossenen Abzugshaube. Angezeigt werden Temperatureinstellung, Pumpgeschwindigkeit, Füllstand und Sicherheitstemperatur. Die Menüführung ist mehrsprachig und bildgestützt, bedient wird mit Druck- und Drehknöpfen. Zwischen interner und externer Regelung wechselt das Gerät auf Knopfdruck, der Zeitgeber reicht von 0 bis 99 h 59 min.

Temperaturdaten

Die Temperaturkonstanz beträgt ±0,01 K nach DIN 12876, die Anzeige löst mit 0,01 K auf. Die Solltemperatur ist auf 0,1 K genau einstellbar. Der Arbeitsbereich beginnt bei Raumtemperatur plus 10 K und endet bei 250 °C, mit Fremdkühlung bis -20 °C. Ein PT 100 misst die Arbeitstemperatur, ein PT1000 überwacht die Sicherheit, ein externer PT-100-Fühler kann angeschlossen werden.

Pumpe und Bad

Die Druck-/Saugpumpe fördert bis zu 31 l/min bei 0 bar Gegendruck mit höchstens 0,61 bar, saugseitig 0,45 bar. Die Pumpenleistung lässt sich verändern. Das Bad ist isoliert, das Ablaufventil sitzt vorn. Zum Entleeren wird ein Schlauch angeschlossen. Pumpenanschlüsse M16x1, Kühlschlange NW 8.

Multi-Interface und Sicherheit

Das Multi-Interface hat einen potentialfreien Alarmausgang (max. 30 V AC/DC, 1 A), einen Schaltausgang für ein Magnetventil (24 VDC, max. 0,8 A) und einen Standby-Eingang (5 VDC). Der Sicherheitskreis ist von 0 bis 260 °C einstellbar, Unter- und Überniveauschutz und Warnfunktionen sind vorhanden, die Einstufung lautet Klasse III FL. Für den PC gibt es RS 232 und Micro-USB, die Software labworldsoft steuert und überwacht, die Gerätesoftware ist online aktualisierbar. Zwei Batterien (LiPo 3,7 V / 7,4 Wh, CR2032 3 V / 0,69 Wh) sind im Gerät eingebaut.

Typische Einsatzbereiche

• Temperieren im Bad mit 8 bis 11 l Füllvolumen bis 250 °C
• Abnehmbares Display aus bis zu 10 m Entfernung bedienen
• Einstellen des Zeitgebers bis 99 h 59 min
• Ansteuern eines Magnetventils über das Multi-Interface
• Regelung wahlweise intern oder auf externen Fühler
• Umwälzen von Temperiermedium zu externen Verbrauchern

Auswahlhilfe

Der HBC 10 basic hat dasselbe Füllvolumen mit LED-Anzeige und ±0,02 K. Das control-Display mit kleinerem Bad von 5 bis 7 l trägt der HBC 5 control. Ein Package mit Brückenthermostat und Edelstahlbad ist der IC control pro 20 c.

Technische Details

Lieferumfang

• 1 x HBC 10 control Bad- und Umwälzthermostat
• 2 x Schlauch olive NW 12
• 1 x CC1 Kühlschlange
• 1 x Schraubendreher (für den Sicherheitskreis)
• 1 x Netzteil OS 1.0 (für WiCo)
• 1 x USB-Kabel, USB A auf Micro-B, 2 m
• 1 x USB-2.0-Kabel, Micro A auf Micro B

Garantie und Beschaffungsservice

Für den HBC 10 control gilt die Herstellergarantie von IKA: 2 Jahre, bei Registrierung unter ika.com/register innerhalb von 90 Tagen nach Kauf verlängert auf 3 Jahre. Auf Anfrage besorgen wir Schläuche, Zubehör und weitere Teile.
