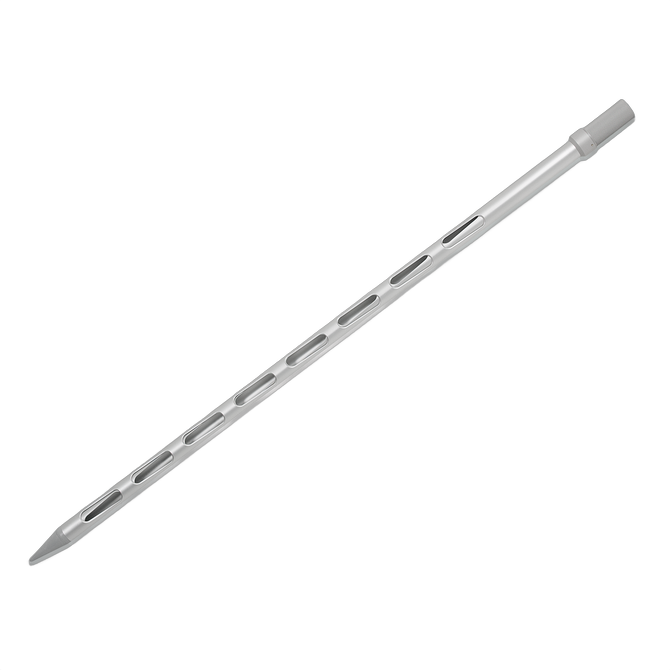

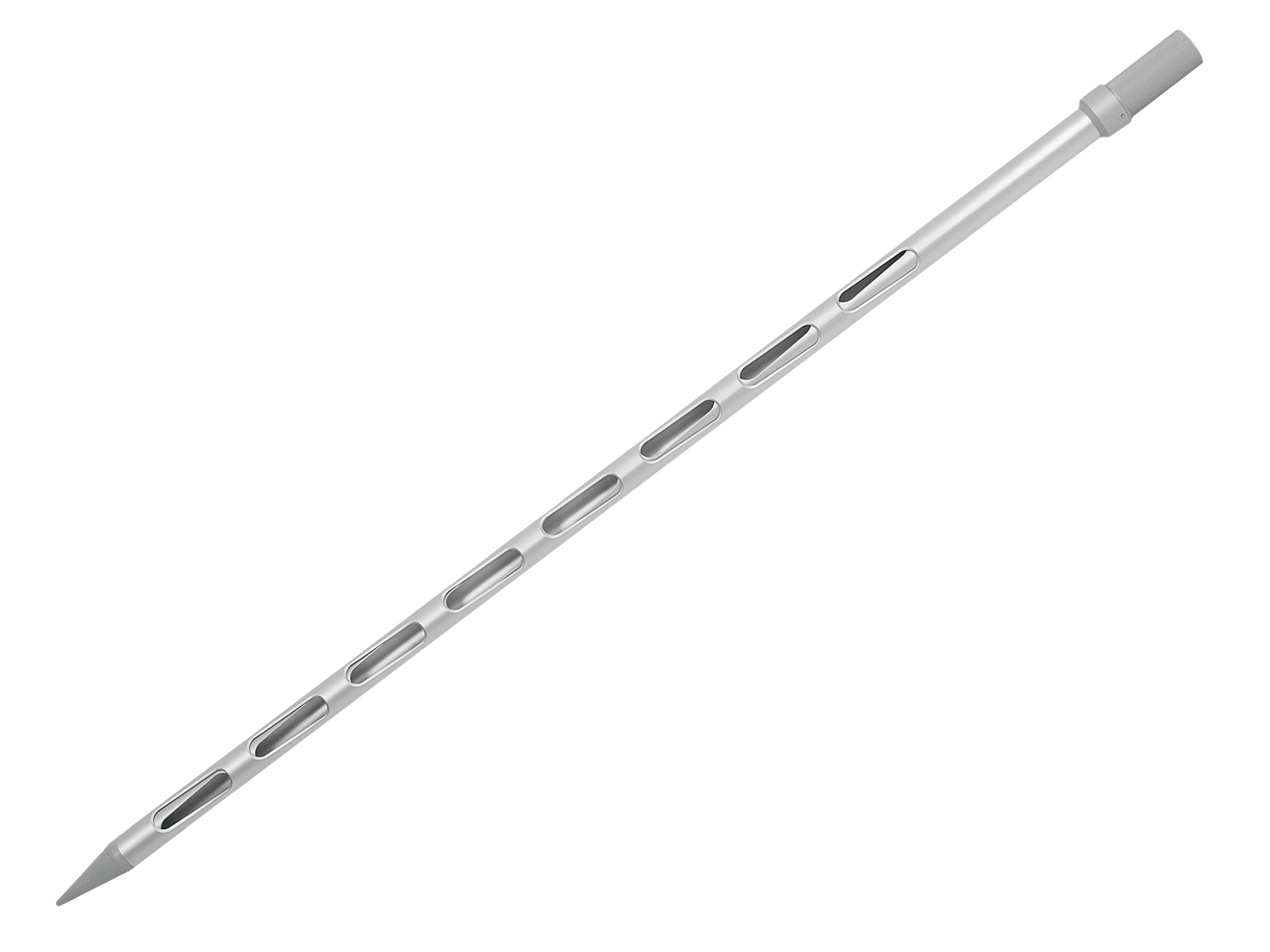

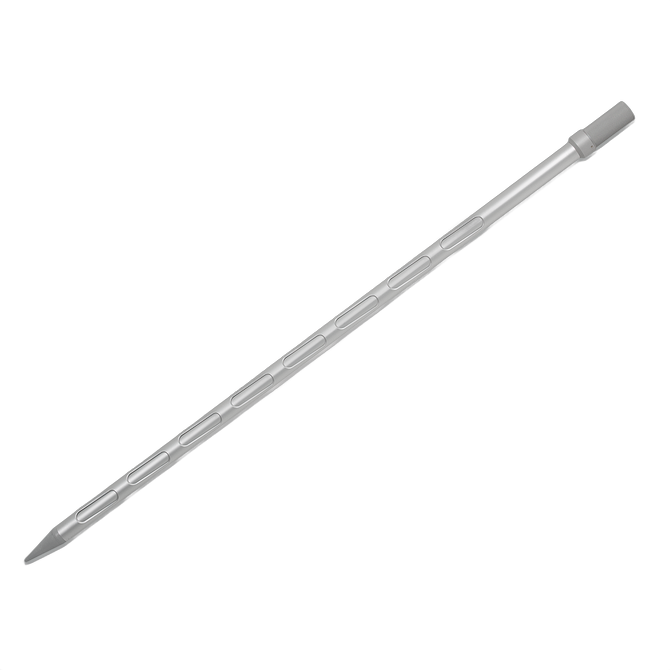

Bürkle Zonensammler Spiralus, Aluminium/PA, 1.320 mm, 5318-0145

Getreide und Pellets sind grobkörnig und setzen sich in einem Silo oder Bahnwaggon oft schichtweise ab, je nach Fördertechnik und Standzeit. Der Zonensammler Spiralus zieht über eine spiralförmig angeordnete Reihe von Schlitzöffnungen eine Probe, die die einzelnen Tiefenzonen der Lanze abbildet, statt sie wie ein offenes Rohr zu vermischen. Zwei Längen mit 1.320 und 1.736 Millimeter Einstechtiefe decken Silos, LKW-Aufbauten und Bahnwaggons unterschiedlicher Höhe ab. So lässt sich schon bei der Anlieferung erkennen, ob eine Ladung über die gesamte Höhe gleich zusammengesetzt ist oder ob sich Kornfraktionen entmischt haben.

Acht Sammelöffnungen in Spiralanordnung

Über die Lanzenlänge sind acht Sammelöffnungen spiralförmig verteilt. Diese Anordnung sorgt dafür, dass die Probe aus jeder Öffnung tatsächlich das Material an dieser Tiefe erfasst, statt durch benachbarte Schlitze zu wandern. Beim Drehen der Lanze lässt sich jede Kammer gezielt öffnen und wieder verschließen, sodass die acht Teilproben getrennt entnommen werden können. Für eine homogene Mischprobe ohne Zonentrennung ist stattdessen der Allschicht-Sammler Aluminium die einfachere Wahl.

Ausgelegt für grobkörniges Schüttgut

Rohr und Außenteile bestehen aus Aluminium, die Innenteile aus Polyamid. Die Kombination ist auf grobkörniges Material wie Getreide, Pellets oder ähnliche Schüttgüter ausgelegt, bei denen Feinanteile oder stark klebende Substanzen keine Rolle spielen. Polyamid ist im Vergleich zu Metallteilen leichter und reduziert das Gewicht der langen Lanze zusätzlich. Für feinere oder klebrige Pulver eignet sich eher ein Probenehmer aus Edelstahl mit engeren Toleranzen, wie ihn Bürkle für andere Produktlinien im Sortiment führt.

Zwei Längen für Silo, LKW und Waggon

Die 145 Zentimeter lange Ausführung erreicht 1.320 Millimeter Einstechtiefe und fasst bis zu 770 Milliliter Probenvolumen. Die 200 Zentimeter lange Version kommt auf 1.736 Millimeter Einstechtiefe und 1.100 Milliliter Volumen, geeignet für tiefere Silos oder hoch beladene Waggons. Beide Längen nutzen dieselbe Kammergeometrie mit 92 Millimeter Kammerlänge und 125 Millimeter Kammerabstand, wodurch sich die Proben zwischen den beiden Größen direkt vergleichen lassen und dieselbe Auswertemethode für beide Baugrößen funktioniert.

Einsatz bei Anlieferung und Lagerkontrolle

Bei der Anlieferung von Getreide oder Pellets per LKW oder Bahnwaggon zeigt eine Probe aus mehreren Tiefen, ob die Charge über die gesamte Ladung gleichmäßig zusammengesetzt ist. Im Lager selbst lässt sich mit derselben Lanze regelmäßig prüfen, ob sich das Material während der Standzeit im Silo entmischt oder Feuchtigkeit von unten aufgenommen hat.

Für größere Mengen: der Jumbo-Sammler

Reichen 770 oder 1.100 Milliliter Probenvolumen nicht aus, etwa weil aus einem besonders großen Silo oder Bunker eine größere Referenzmenge gebraucht wird, führt Bürkle mit dem Jumbo-Sammler Allschicht und dem Jumbo-Sammler Multi zwei Ausführungen mit deutlich größerem Rohrdurchmesser für genau diesen Fall. Die Spiralus-Lanze bleibt dagegen die schlankere und leichtere Lösung für die tägliche Routinekontrolle.

Typische Einsatzbereiche

• Probenahme von Getreide und Pellets aus Silos, Lagern, LKW und Bahnwaggons
• Qualitäts- und Homogenitätsprüfung grobkörniger Produkte in der Landwirtschaft
• Wareneingangskontrolle bei der Anlieferung großer Schüttgutmengen
• Prüfung, ob sich Material beim Transport nach Korngröße entmischt hat
• Regelmäßige Lagerkontrolle während längerer Standzeiten im Silo

Technische Details

Varianten im Überblick

Lieferumfang

• Zonensammler Spiralus in der gewählten Länge

Service und Beschaffung

Die passende Länge richtet sich nach der Höhe des Silos, LKW-Aufbaus oder Waggons, aus dem die Probe gezogen wird. LT Laborhandel bestellt beide Längen einzeln und stimmt bei Bedarf auch die Kombination mit Probenbeuteln oder anderen Probenehmern aus dem Sortiment ab. Bei Rückfragen zur Auswahl der passenden Länge oder Ausführung, auch im Vergleich zu den Jumbo-Sammlern für größere Volumen, hilft der Kontakt zu LT Laborhandel weiter.
