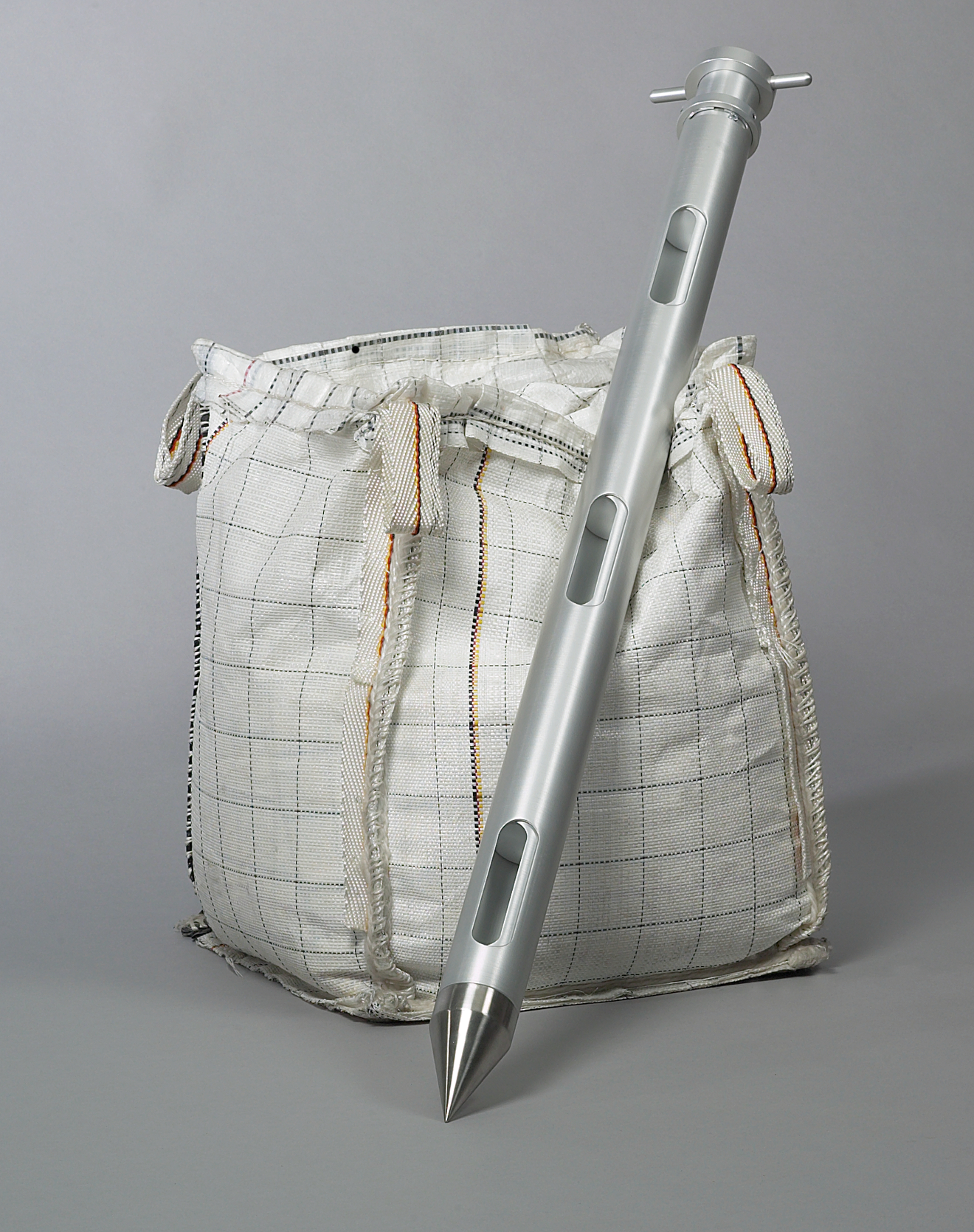

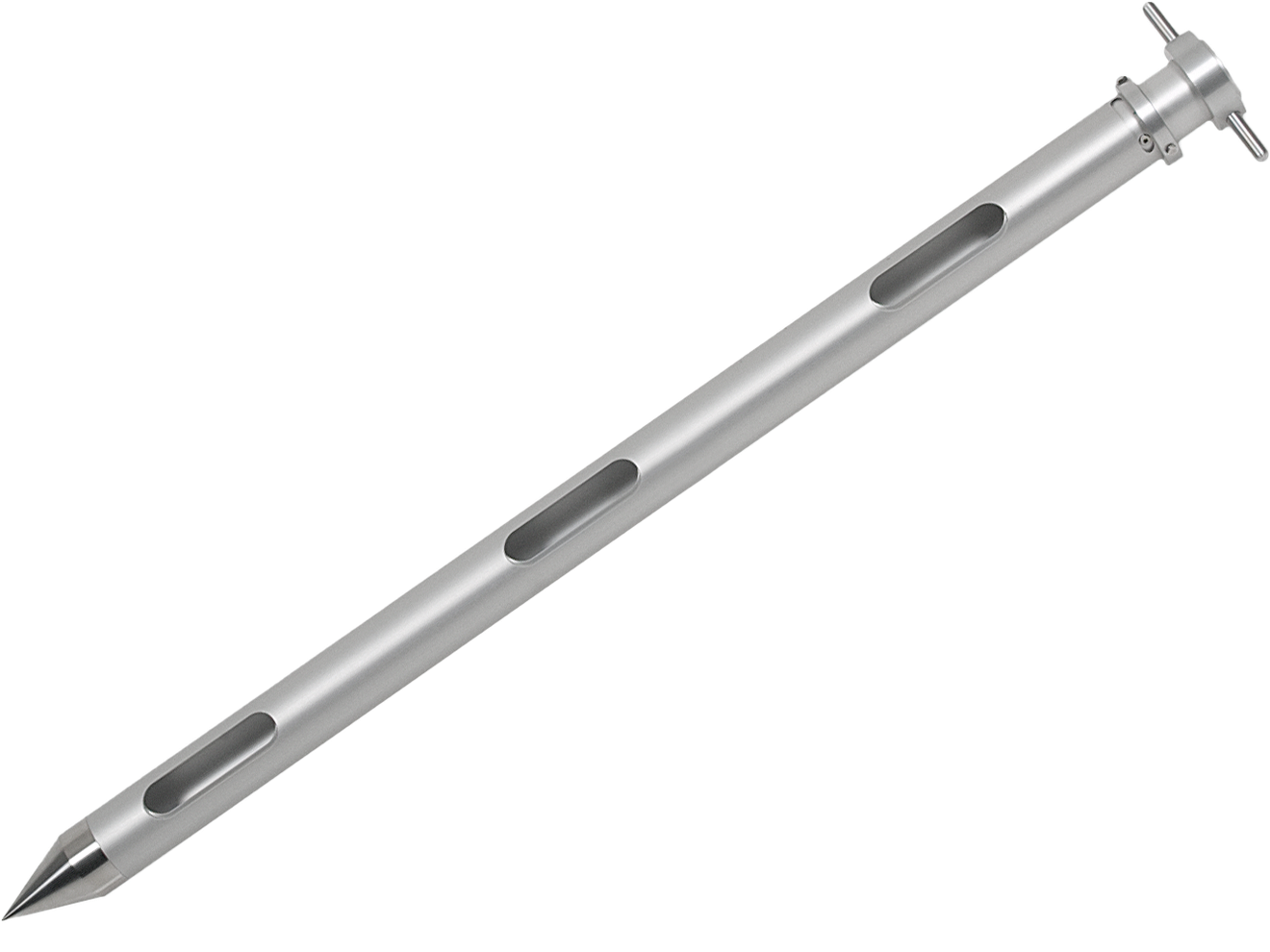

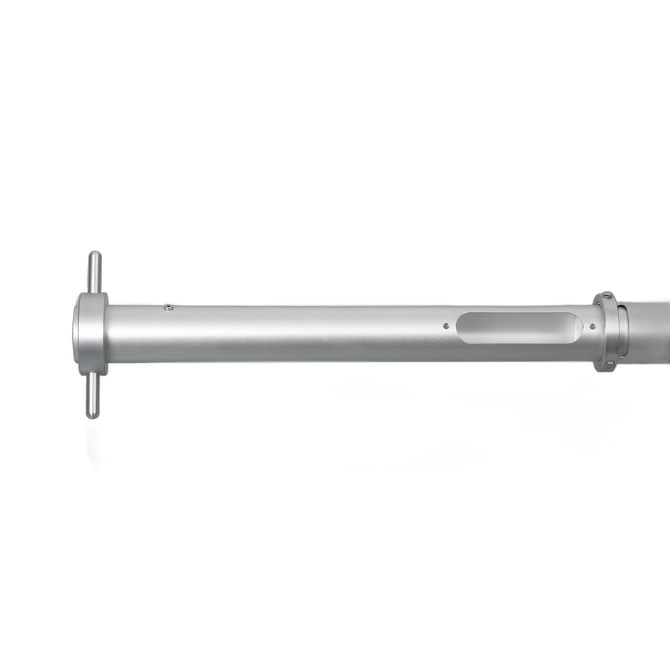

Bürkle Jumbo-Sammler Zonensammler Multi, Aluminium/PTFE, 850 mm, 5319-2085

Manchmal reicht eine einzige Mischprobe nicht aus, etwa wenn geklärt werden muss, ob sich ein großes Gebinde beim Transport nach Korngröße oder Feuchte entmischt hat. Der Jumbo-Sammler Multi zieht dafür mit getrennten Kammern mehrere Einzelproben aus unterschiedlichen Tiefen in einem Einstich, die sich separat auswerten oder nachträglich zu einer Mischprobe vereinen lassen. Drei Längen von 850 bis 2.500 Millimeter Einstechtiefe stehen zur Wahl, mit PTFE-Dichtungen zwischen den Kammern, die ein Vermischen der Teilproben beim Einstechen verhindern.

Getrennte Kammern statt offenem Rohr

Anders als beim baugleichen Jumbo-Sammler Allschicht ist das Innenrohr hier durch Separatoren in einzelne Kammern unterteilt. Jede Kammer sammelt ihre eigene Probe aus einer bestimmten Tiefenzone, abgedichtet durch PTFE-Dichtungen, die verhindern, dass Material zwischen den Kammern wandert. Nach der Entnahme lassen sich die Kammerinhalte einzeln prüfen oder zusammenführen, je nachdem, ob die Entmischung im Gebinde selbst die Fragestellung ist oder nur eine repräsentative Gesamtprobe gebraucht wird. Diese Flexibilität nach der Probenahme unterscheidet den Multi-Sammler von Probenehmern, die von vornherein nur eine Mischprobe liefern können.

Große Kammern für grobkörniges Material

Der Rohrdurchmesser von 50 Millimetern und die Kammernlänge von 100 Millimetern sind wie beim Allschicht-Pendant auf große Gebinde und grobkörniges Schüttgut ausgelegt. Je Kammer fasst der Sammler rund 130 Milliliter, bei sieben Kammern in der längsten Ausführung ergibt das bis zu 910 Milliliter Gesamtvolumen, aufgeteilt auf sieben separat auswertbare Teilproben. Für kleinere Mengen mit getrennten Zonen reicht meist der kompaktere Zonensammler Spiralus.

Drei Längen mit steigender Kammerzahl

Die 85 Zentimeter lange Ausführung hat drei Kammern und erreicht 850 Millimeter Einstechtiefe bei 390 Milliliter Gesamtvolumen. Die 150 Zentimeter lange Version bringt es auf fünf Kammern, 1.500 Millimeter Einstechtiefe und 650 Milliliter Volumen. Die 250 Zentimeter lange Ausführung hat sieben Kammern, erreicht 2.500 Millimeter Einstechtiefe und zieht insgesamt bis zu 910 Milliliter Probe aus sieben unterschiedlichen Tiefen.

Auswertung getrennt oder gemeinsam

Ein typischer Ablauf ist die getrennte Analyse jeder Kammer, um festzustellen, in welcher Tiefe eine Abweichung auftritt, etwa höhere Feuchte am Boden eines Silos. Zeigt die Prüfung keine auffällige Verteilung, lassen sich die Kammerinhalte auch zu einer einzigen Mischprobe zusammenführen und wie bei einem Allschicht-Sammler weiterverarbeiten. So bleibt die Entscheidung, ob eine Trennung nach Tiefenzonen wirklich nötig ist, auch nach der Probenahme noch offen, statt vorab festgelegt werden zu müssen.

Wenn die einfache Mischprobe reicht

Steht die Fragestellung im Vorfeld schon fest und reicht eine einzige repräsentative Probe über die gesamte Tiefe, spart der baugleiche Jumbo-Sammler Allschicht den zusätzlichen Schritt der Kammerauswertung. Der Multi-Sammler lohnt sich vor allem dort, wo die Verteilung über die Tiefe selbst Teil der Untersuchung ist oder wo eine spätere Rückverfolgung einzelner Zonen wichtig werden kann.

Typische Einsatzbereiche

• Prüfung, ob sich ein Gebinde beim Transport oder bei der Lagerung entmischt hat
• Getrennte Analyse mehrerer Tiefenzonen in Silos, Bunkern und Big Bags
• Qualitätskontrolle großer Schüttgutchargen mit anschließender Mischprobenbildung
• Forschung und Prozessprüfung bei der Homogenität großer Materialmengen
• Lokalisierung einzelner Problemzonen innerhalb eines großen Gebindes

Technische Details

Varianten im Überblick

Lieferumfang

• Jumbo-Sammler Zonensammler Multi in der gewählten Länge

Service und Beschaffung

Ob die getrennte Zonenprobe des Multi-Sammlers oder die durchgehende Mischprobe des Allschicht-Sammlers die passende Wahl ist, hängt von der Fragestellung ab. LT Laborhandel bestellt jede der drei Längen einzeln und berät bei dieser Auswahl ebenso wie bei der Kombination mit Probenbeuteln oder weiterem Zubehör. Bei Rückfragen zur passenden Länge oder zur Auswertung der einzelnen Kammern hilft der Kontakt zu LT Laborhandel weiter.
