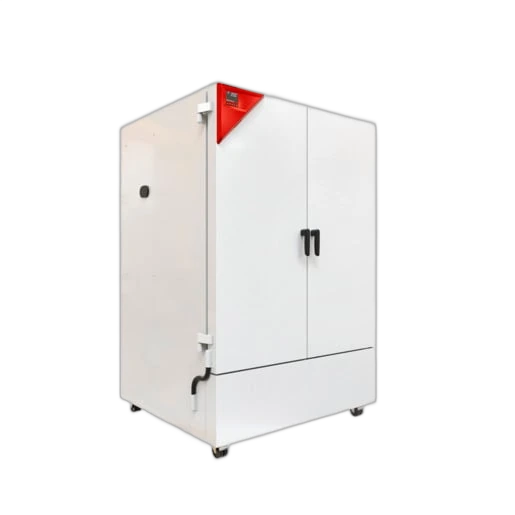

Binder KB 1060 Kühlinkubator, 1.070 l Nutzvolumen, Temperaturbereich 0 bis 70 °C, 9020-0476
- Größte Baugröße der Serie KB, Kompressortechnologie, Temperaturbereich 0 bis 70 °C
- 1.070 Liter Nutzvolumen, erweiterbar auf bis zu 16 Einschubgitter
- Zwei Innen- und zwei Außentüren für getrennte Probenlagerung
- Klimaneutrales Kältemittel R-600a
- APT.line Vorwärmkammertechnologie für homogene Temperaturverteilung
- Temperaturwählwächter Klasse 3.3 nach DIN 12880 mit optischem und akustischem Alarm
- USB- und Ethernet-Schnittstelle mit internem Datenlogger
Produktinformationen "Binder KB 1060 Kühlinkubator, 1.070 l Nutzvolumen, Temperaturbereich 0 bis 70 °C, 9020-0476"
Der Binder KB 1060 ist die größte Baugröße der Serie KB und bietet mit 1.070 Litern Nutzvolumen bei einem Temperaturbereich von 0 °C bis 70 °C Platz für sehr umfangreiche Probenmengen. Zwei separate Innen- und Außentüren strukturieren den großen Innenraum zusätzlich, sodass sich Probenserien getrennt lagern oder entnehmen lassen, ohne dass jedes Mal der komplette Innenraum der Außenluft ausgesetzt wird. Damit eignet sich der KB 1060 besonders für Labore mit hohem, dauerhaftem Bedarf an temperierter Lagerkapazität.
Kompressorkühlung mit klimaneutralem Kältemittel R-600a
Der KB 1060 arbeitet mit einer Inverter-Kältemaschine und dem klimaneutralen Kältemittel R-600a. Bei 37 °C liegt die räumliche Temperaturabweichung bei ±0,2 K, die zeitliche Abweichung bei ±0,1 K, die maximale Wärmekompensation beträgt 640 W. Die patentierte APT.line Vorwärmkammertechnologie führt die Luft beidseitig über die Mantelwände in den Innenraum und sorgt so auch bei voller Beladung für eine homogene Temperaturverteilung. Nach 30 Sekunden geöffneter Tür ist die Solltemperatur bei 37 °C nach rund 3 Minuten wieder erreicht, der Energieverbrauch liegt bei 260 Wh/h bei 37 °C, der Schalldruckpegel bei 25 °C bei 52 dB(A).
Typische Einsatzbereiche
Kühlinkubatoren wie der KB 1060 kommen überall dort zum Einsatz, wo Proben oder Kulturen unterhalb oder nahe der Raumtemperatur reproduzierbar temperiert werden müssen, bei dieser Baugröße vor allem, wenn sehr große Mengen gleichzeitig verwaltet werden. Typische Anwendungen:
- Mikrobiologische Inkubation umfangreicher Probenserien in Bakterien-, Hefe- und Pilzkultivierung
- Sterilitätstests und Keimzahlbestimmung in der Lebensmittelanalytik mit sehr hohem Probendurchsatz
- Umweltmonitoring und Wasseranalysen in der pharmazeutischen Qualitätskontrolle
- Zentrale Probenlagerung als programmierbarer Wochenendkühlschrank für unbeaufsichtigte Zeiträume
- Forschungseinrichtungen und Prüflabore mit vielen parallel laufenden Testreihen und dauerhaft hohem Kapazitätsbedarf
Ausstattung und Belastbarkeit im Laboralltag
Der Innenraum des KB 1060 besteht komplett aus Edelstahl, die beiden Innentüren sind aus metalloxidbeschichtetem Sicherheitsglas gefertigt und erlauben die visuelle Kontrolle der Proben, ohne dass die Außentüren geöffnet werden müssen. Eine Türheizung beugt Kondensatbildung vor. Serienmäßig sind zwei Einschubgitter aus Edelstahl enthalten, der Innenraum lässt sich bei Bedarf auf bis zu 16 Einschubgitter erweitern, jedes mit einer Traglast von 40 kg, die maximale Gesamtbelastung liegt bei 200 kg. Eine Durchführung mit 80 x 45 mm Öffnung und Silikonstopfen ermöglicht das Einbringen externer Sensor- oder Messkabel. Zur Prozesssicherheit ist ein unabhängiger Temperaturwählwächter der Klasse 3.3 nach DIN 12880 mit optischem und akustischem Alarm integriert, ein interner Datenlogger zeichnet die Messwerte auf und lässt sich über USB und Ethernet auslesen. Ein Geräteselbsttest ermöglicht eine umfassende Statusanalyse, und dank der einfachen Programmierung eines zweiten Temperatur-Sollwerts lässt sich der KB 1060 automatisch auf eine niedrigere Haltetemperatur umschalten. Eine Heißluft-Desinfektionsroutine unterstützt zusätzlich die Reinigung des Innenraums zwischen Versuchsreihen.
Technische Details
| Temperaturbereich | 0 °C bis 70 °C |
| Nutzvolumen | 1.070 l |
| Innenmaße (B x H x T) | 1.011 x 1.250 x 847 mm |
| Räumliche Temperaturabweichung (bei 37 °C) | ± 0,2 K |
| Zeitliche Temperaturabweichung (bei 37 °C) | ± 0,1 K |
| Max. Wärmekompensation (bei 37 °C) | 640 W |
| Erholzeit nach Türöffnung (30 s, bei 37 °C) | 3 min |
| Energieverbrauch bei 37 °C | 260 Wh/h |
| Schalldruckpegel (bei 25 °C) | 52 dB(A) |
| Kältemittel | R-600a (klimaneutral) |
| Anschlussleistung | 1,5 kW |
| Nennspannung | 220 bis 240 V |
| Außenmaße (B x T x H) | 1.285 x 1.175 x 1.951 mm |
| Gerätegewicht (netto, leer) | 315 kg |
| Türen (Innen/Außen) | 2 / 2 |
| Einschubgitter (Standard/max.) | 2 / 16, Edelstahl |
| Max. Traglast pro Einschub | 40 kg |
| Max. Gesamtbelastung | 200 kg |
| Durchführung | 80 x 45 mm, mit Silikonstopfen |
| Zertifizierung Temperaturwählwächter | Klasse 3.3 nach DIN 12880, mit optischem und akustischem Alarm |
Lieferumfang
- 1x Binder KB 1060 Kühlinkubator, 230 V (9020-0476)
- 2x Einschubgitter aus Edelstahl
- Bedienungsanleitung
LED-Pflanzenlicht für die große Baugröße 1060
Auch der KB 1060 lässt sich mit dem Binder LED-Pflanzenlichtmodul (8012-2439) zum Pflanzenwachstumsschrank aufrüsten. Bei voller Lichtleistung erreicht die Baugröße 1060 eine PAR-Photonenflussdichte von 880 µmol/m²/s in 25 cm, 610 µmol/m²/s in 50 cm und 480 µmol/m²/s in 75 cm Abstand, der niedrigste Wert der KB-Reihe, weil sich das Licht auf die größere Kammer verteilt. Der Temperaturbereich verengt sich im Lichtbetrieb auf 10 °C bis 50 °C, eine Feuchteregelung ist bei dieser Reihe nicht vorgesehen, ein ICH- oder CO2-Modul ist für die Standardreihe KB nicht verfügbar. Einschubgitter mit U-Schienen für die Lichtleisten haben die Art.-Nr. 8012-2392, montiert wird das Modul vor Ort durch den Kunden oder einen Servicepartner.
Die Module sind Zubehör und gehören nicht zum Lieferumfang des Schranks. Sie finden sie mit Preis unter „Passende Module“ auf dieser Seite, mehr dazu steht auf unserer Binder-Seite.
Individueller Bedarf & Beschaffungsservice
Für den KB 1060 ist Original-Zubehör erhältlich, etwa zusätzliche Einschubgitter, flexible Silikon-Durchführungen in weiteren Größen für externe Sensoren oder die Management-Software APT-COM zur Anbindung an ein Datennetzwerk. Auch Kalibrierzertifikate und Wartungsverträge lassen sich bei Bedarf ergänzen. Benötigen Sie zusätzliches Zubehör, eine individuelle Konfiguration oder Unterstützung bei der Auswahl des passenden Kühlinkubators für Ihre Anwendung? Über unseren Beschaffungsservice unterstützen wir Sie gerne bei der Beschaffung und Konfiguration.
| Volumen: | 1070 l |
|---|
Passende Module
Ein Konstantklimaschrank oder Kühlinkubator von Binder lässt sich mit dem LED-Pflanzenlichtmodul 8012-2439 in einen Pflanzenwachstumsschrank verwandeln, ohne dass ein separates Gerät angeschafft werden muss. Das Modul erzeugt Lichtverhältnisse, die dem natürlichen Sonnenlicht nahekommen, und passt in Schränke der Baureihen KB, KB PRO, KBF und KBF PRO mit dem Entwicklungsstand E7. Die Installation erfolgt vor Ort durch den Kunden oder einen Servicepartner. Aufbau und Lichtsteuerung Das Binder LED-Pflanzenlichtmodul besteht aus 16 LED-Lichtleisten, die sich einzeln im Innenraum positionieren lassen, und einer Lichtsteuerbox mit eigenem Programm-Controller. Jede Lichtleiste hat drei getrennt ansteuerbare Farbkanäle: sonnenlichtähnliches Kaltweiß (SunLike, 6.500 K), sonnenlichtähnliches Warmweiß (SunLike, 2.700 K) und dunkelrotes Phytochrom-Steuerlicht (730 nm), das gezielt das Phytochrom-System der Pflanze aktiviert. Alle drei Kanäle lassen sich unabhängig voneinander von 0 % bis 100 % dimmen. Für Tagesabläufe steht eine Echtzeitprogrammierung zur Verfügung, wahlweise als zyklisches Tagesprogramm oder individuell je Wochentag, ergänzt um eine Dämmerungsfunktion, die Licht an und Licht aus über eine einstündige Rampe weich ein- und ausblendet statt abrupt zu schalten. Eine integrierte Belüftungsfunktion führt 0 bis 500 Liter Umgebungsluft pro Stunde in die Kammer und hält so den CO2-Gehalt nahe dem Umgebungswert, den Pflanzen für die Photosynthese benötigen. Die Stromversorgung des Lichtmoduls läuft über 120 V bis 240 V bei 50 oder 60 Hz, unabhängig von der Netzspannung des Klimaschranks selbst. Lichtleistung je Baugröße Die Lichtstärke hängt von der Baugröße des Schranks und vom Abstand zur Lichtquelle ab. Bei 100 % Weißlicht und allen 16 Lichtleisten gleichmäßig auf einer Ebene verteilt erreicht die Baugröße 260 eine photosynthetisch aktive Strahlung (PFR PAR) von 1.660 µmol/m²/s in 25 cm Abstand. Die Baugröße 470 kommt auf 1.540 µmol/m²/s in 25 cm, 990 µmol/m²/s in 50 cm und 730 µmol/m²/s in 75 cm Abstand. Bei der Baugröße 720 sind es 1.080, 740 und 560 µmol/m²/s in den drei Abständen, bei der Baugröße 1060 entsprechend 880, 610 und 480 µmol/m²/s. In der größten verfügbaren Baugröße 1600, die nur bei KB PRO und KBF PRO zur Verfügung steht, liegen die Werte bei 640, 470 und 380 µmol/m²/s. Wer die 16 Lichtleisten auf mehrere Ebenen verteilt, reduziert die Lichtwerte entsprechend, bei zwei Ebenen auf rund 50 %, bei vier Ebenen auf rund 25 % des Ausgangswerts. Die Maximaltemperatur im Lichtbetrieb liegt bei allen Baugrößen bei 60 °C. Einschubgitter separat bestellen Im Lieferumfang des LED-Pflanzenlichtmoduls sind keine Gitter zur Halterung der Lichtleisten enthalten. Dafür führen wir Einschubgitter-Sets mit Teleskopschienen (Baugröße 260/470: 8012-2384, Baugröße 720: 8012-2385, Baugröße 1060: 8012-2386, Baugröße 1600: 8012-2387) sowie Einschubgitter-Sets mit U-Schienen, die Binder ausdrücklich zur Montage der Lichtleisten empfiehlt (Baugröße 260/470: 8012-2390, Baugröße 720: 8012-2391, Baugröße 1060: 8012-2392, Baugröße 1600: 8012-2393). Wie viele Zusatzgitter nötig sind, hängt von der gewünschten Lichtkonfiguration ab. Für die Grundausstattung ohne zusätzliche Ebene reichen die beiden serienmäßigen Gitter des Schranks, für eine oder zwei Lichtebenen wird mindestens ein zusätzliches Set empfohlen, für die volle Verteilung auf mehrere Ebenen bis zu sechs Sets. Ein Zusatzgitter zwischen Lichtleisten und Probenmaterial schafft außerdem rund 10 cm Abstand und reduziert so thermische Effekte auf die Proben. Typische Einsatzbereiche Pflanzenwachstumsversuche mit Tag-Nacht-Simulation über die Echtzeitprogrammierung Keimungs- und Sämlingsversuche mit reduzierter Lichtintensität auf einer einzelnen Lichtleistenebene Photoperiodismus- und Phytochrom-Studien über den separat dimmbaren Dunkelrot-Kanal Nachrüstung vorhandener Binder Klimaschränke und Kühlinkubatoren der Generation E7 zum Pflanzenwachstumsschrank, ohne zusätzliches Gerät Wird zusätzlich eine höhere CO2-Konzentration benötigt, etwa für beschleunigtes Pflanzenwachstum, lässt sich das LED-Pflanzenlichtmodul mit einem CO2-Begasungsmodul kombinieren. Beide Zubehörteile arbeiten laut Betriebsanleitung gleichzeitig im selben Schrank, anders als beim ICH-Lichtmodul, das den CO2-Anschluss belegt. Technische Details Aufbau16 LED-Lichtleisten, einzeln positionierbar Farbkanäle je LichtleisteKaltweiß 6.500 K, Warmweiß 2.700 K, Dunkelrot 730 nm Dimmbereich je Kanal0 % bis 100 % Belüftungsfunktion0 bis 500 l Umgebungsluft pro Stunde PFR PAR, Baugröße 260 (25 cm)1.660 µmol/m²/s PFR PAR, Baugröße 470 (25/50/75 cm)1.540 / 990 / 730 µmol/m²/s PFR PAR, Baugröße 720 (25/50/75 cm)1.080 / 740 / 560 µmol/m²/s PFR PAR, Baugröße 1060 (25/50/75 cm)880 / 610 / 480 µmol/m²/s PFR PAR, Baugröße 1600 (25/50/75 cm)640 / 470 / 380 µmol/m²/s Maximaltemperatur im Lichtbetrieb60 °C Kompatible Baureihen (Entwicklungsstand E7)KB, KB PRO, KBF, KBF PRO Stromversorgung Lichtmodul120 V bis 240 V, 50/60 Hz Lieferumfang 16 LED-Lichtleisten mit Halteklammern zum Einclipsen in Standard-Einschubgitter Lichtsteuerbox mit Programm-Controller Netzkabel Versorgungs-Verteilerkabel für die LED-Lichtleisten PU-Schlauch für die Luftversorgung Betriebsanweisung Nicht enthalten sind Einschubgitter zur Halterung der Lichtleisten. Diese sind als separates Zubehör zu bestellen, siehe Abschnitt oben. Individueller Bedarf & Beschaffungsservice Wir unterstützen bei der passenden Zusammenstellung aus Klimaschrank, Lichtmodul und Einschubgittern, etwa wenn die vorhandene Baugröße oder Serie nicht eindeutig ist oder mehrere Lichtebenen geplant sind. Auch für weiteres Binder-Zubehör wie CO2-Begasungsmodule, Wasserversorgungssysteme oder Objekttemperatur-Reglerfühler steht der Beschaffungsservice zur Verfügung. Details auf unserer Service-Seite.
