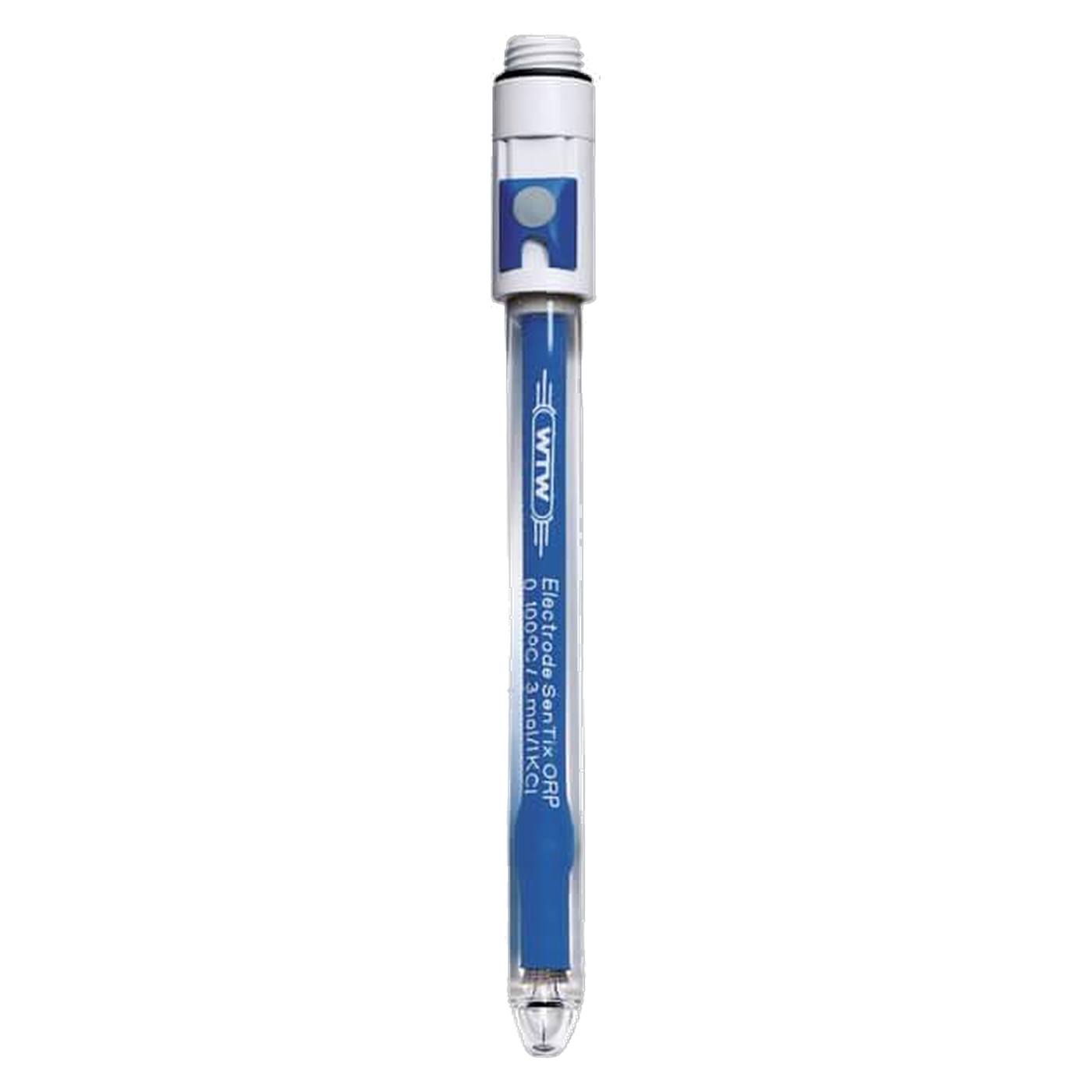

WTW SenTix ORP Redox-Elektrode mit Platin-Messelement, Flüssigelektrolyt, S7-Steckkopf, 103648

Die SenTix ORP von WTW ist eine Redox-Elektrode mit Platin-Messelement für das Labor. Das Messelement ist eine Platinronde mit 4 mm Durchmesser, der Schaft besteht aus Glas. Als Bezugssystem dient Ag/AgCl in KCl 3 mol/l (Ag+-frei), das sich nachfüllen lässt. Einen Temperaturfühler hat die Elektrode nicht, und sie wird ohne Anschlusskabel geliefert.

Aufbau der Redox-Messkette

Gemessen wird die Spannung zwischen der Platinronde und dem Ag/AgCl-Bezugssystem. Zwischen Referenzelektrolyt und Probe sitzt ein Keramikdiaphragma. Die Elektrode ist 120 mm lang bei 12 mm Schaftdurchmesser und für 0 bis 100 °C zugelassen. Sie wird mit aufgesetzter Wässerungskappe ausgeliefert, die später auch zur Lagerung dient.

S7-Steckkopf und Anschlusskabel

Der Anschluss ist ein S7-Steckkopf, das Kabel kommt separat dazu. Der Eingang am Messgerät entscheidet, welches passt: S7/DIN 1 m (Art.-Nr. 108110), S7/DIN 3 m (Art.-Nr. 108112) oder S7/BNC 1 m (Art.-Nr. 108114). Dieselben Kabel gehören auch zu pH-Elektroden mit S7-Steckkopf wie der SenTix 60.

Messwerte auf die Normal-Wasserstoffelektrode umrechnen

Das Messgerät zeigt die Spannung gegen das Ag/AgCl-System. Für den Bezug auf die Normal-Wasserstoffelektrode gilt UH = UMess + URef. URef hängt von der Temperatur ab und beträgt bei der SenTix ORP zum Beispiel +224 mV bei 0 °C, +207 mV bei 25 °C und +180 mV bei 60 °C. Die vollständige Tabelle steht in der Bedienungsanleitung, siehe auch DIN 38404-6. Weil die Elektrode keinen eigenen Temperaturfühler hat, muss die Probentemperatur separat bekannt sein.

Nachfüllen, Lagern, Reinigen

Während der Messung muss die Nachfüllöffnung offen sein, und der Elektrolytpegel soll mindestens 2 cm über dem Pegel der Probe liegen. Sinkt der Pegel, wird mit KCl-250 (Art.-Nr. 109705) nachgefüllt, etwa mit einem Tropffläschchen. In kurzen Messpausen steht die Messkette im Referenzelektrolyten, über Nacht steckt sie in der gefüllten Wässerungskappe, mit geschlossener Nachfüllöffnung. Fett und Öl lassen sich mit spülmittelhaltigem Wasser entfernen, Kalk- und Hydroxidbeläge mit 10-prozentiger Zitronensäure, Eiweißstoffe mit Pepsin-Reinigungslösung PEP/pH (Art.-Nr. 109648), etwa eine Stunde lang. Redox-Messketten sind Verbrauchsartikel. Starke Säuren und Laugen, Flusssäure, organische Lösungsmittel, Öle, Fette, Bromide, Sulfide, Iodide, Eiweißstoffe, hohe Temperaturen und starke Temperatur- oder pH-Wechsel verkürzen die Lebensdauer.

Typische Einsatzbereiche

• Redoxmessung im Labor (ORP-Messung) in wässrigen Proben bis 100 °C
• Kontrolle der Messkette mit Redox-Pufferlösung RH 28 (UH = 427 mV, 250 ml, Art.-Nr. 109740)

Für die Argentometrie gibt es in derselben Baureihe die SenTix Ag mit Silber-Messelement und anderem Elektrolyten (KNO3 mit etwas KCl). Wer Redoxpotenziale misst, nimmt die ORP mit Platin. Für die Argentometrie nimmt man die Ag.

Technische Details

Lieferumfang

• 1 WTW SenTix ORP Redox-Elektrode mit Wässerungskappe

Anschlusskabel sind nicht im Lieferumfang enthalten und werden separat bestellt.

Individueller Bedarf & Beschaffungsservice

Anschlusskabel in der passenden Länge, Referenzelektrolyt, Redox-Pufferlösung, Reinigungslösung oder das Tischstativ STH 650 (Art.-Nr. 109809): Über lt-laborhandel.de/service lässt sich das zusammen mit der Elektrode anfragen. Der Beschaffungsservice klärt auch, ob ORP oder Ag zur Messaufgabe passt.
